管线钢L245

合集下载

L290N管线钢板,X42N管线钢板,L290M中厚板定轧,API X42M钢板规格尺寸

L290N管线钢板，X42N管线钢板，L290M中厚板定轧，API 5L-X42M钢板规格尺寸L290N管线钢板对于API 5L-X42N，是生产石油、天然气输送管用厚度为6mm-50mm的宽厚钢板，属于质量等级PSL2.管线钢按质量等级分：质量等级1（PSL1）和质量等级2（PSL2）。

L290M中厚板定轧：舞阳孙凡管线钢板牌号表示方法L：代表输送管线Line的首位英文字母290：代表钢板规定的屈服强度值M：代表交货状态，仅适用于PSL2质量等级X：代表管线钢42：代表钢板规定的屈服强度值，单位ksiM：代表交货状态，仅适用于PSL2质量等级管线钢执行标准：API SPEC 5L——美国石油学会标准GB/T9711——国内标准管线钢牌号有：质量等级：PSL1热处理状态：热轧，正火，正火轧制，热机械轧制L210/A，L245/B，L290/X42，L320/X46，L360/X52，L390/X56，LA15/X60，L450/X65，L485/X70质量等级：PSL2热处理状态：热轧L245R/BR，L290R/X42R热处理状态：正火，正火轧制L245N/BN ，L290N/X42N，L320N/X46N，L360N/X52N，L390N/X56N，LA15N/X60N热处理状态：热机械轧制L245M/BM，L290M/X42M，L320M/X46M，L.36OM/X52N，L390M/X56M，L415M/X60M，L450M/X65M，L485M/X70M，L555M/X80M，L625M/X90M，L690M/XI00M，L830M/X120M 热处理状态：淬火+回火L245Q/BQ，L290Q/X42Q，L320Q/X46Q，L360Q/X52Q，L390Q/X56Q，L415Q/X60Q，LA50Q/X65Q，L485Q/X70Q，L555Q/X80QX42以及低于这种强度级别的管线钢均属于铁素体一珠光体，其基本成分是碳和锰，通常碳含量（质量分数，下同）为0.10%一0.20%，锰含量为1.30%～1.70%，一般采用热轧或正火热处理工艺生产。

20和L245的异种刚焊接

目录1 绪论 (1)1.120和L245的化学成分及力学性能介绍 (1)1.2低合金钢的介绍 (2)220和L245焊接性分析 (6)2.1 20和L245焊接特性 (6)2.220和L245焊接缺陷的分析 (6)2.3氩弧焊 (7)2.3.1氩弧焊的特点原理、操作、特点及应用 (7)2.3.2 氩弧焊焊接参数 (8)3 制订20和l245的焊接工艺 (11)3.120和L245的焊接要求..................................错误!未定义书签。

3.2焊接方法的确定.......................................错误!未定义书签。

3.3焊接材料的选用.......................................错误!未定义书签。

3.4焊前准备.............................................错误!未定义书签。

4 结论 (14)致谢 (15)参考文献 (16)焊接工艺卡20和L245异种钢焊接工艺规程的制定摘要本文主要从分析原理入手分析异种钢焊接的焊接性.先从异种钢焊接分类入手分析异种钢焊接的焊接性,从中选出较多见的奥氏体钢与马氏体钢焊接作为重点示例,从焊接成分的稀释、凝固过渡层的形式、碳迁移过渡层的形式、残余应力的形成各个方面具体分析异种钢焊接性.然后提出异种钢焊接工艺措施,主要提出两种焊接方法——直接施焊法、利用"过渡段"焊接.首先根据焊接母材的化学成分与力学性能的分析，在焊接应力与变形的条件下可能产生的各种缺陷，分析了其影响因素，然后根据产生缺陷的原因，在焊接时的选择坡口、焊接结构的设计和焊接工艺的编制采取相应的对策。

最后分析复合钢的焊接特点.以及对异种钢焊接中的金属合金的作用进行介绍分析，来加强我们对钢材的认识，为我们做焊接打下基础。

关键字：20和L245异种钢焊接工艺焊接参数AbstractThis paper starts from the anal ysis of theprinciple of welding of dissimilar steel welding of dissimilar steel welding.From the anal ysis of the classification of the welding of dissimilar steel welding, choose the austenite andmartensite steel is moresee welding as a key example, the welding components of dilution, freezing transition layer, transition layer of carbon migration in the form of residual stress, the formation of the various aspects of the specific anal ysisof dissimilar steel welding. Then put forward the technical measures of dissimilar steel welding,mainl y put forward two kinds of weldingmethods -- direct welding method, the use of "transition".First of all,a ccording to the first base metal welding the chemical composition and mechanical properties of the welding stress and deformation possibl e under the conditions of the various defects, anal ysis of its impact factor, then the reasons for the defects in the welding when the choice of groove, Welding design and structure of the welding process of preparation to take corresponding countermeasure s.In the final anal ysis, welding welding composite steel areintroduced as well as the role of the metal alloy of dissimilar steel welding in the to enhance our understanding of steel, welding, and lay the foundation for us to do.Key words:20andl245CrMosteel ,welding process ,welding parameters1 绪论焊接技术自20世纪初期以后，几十年来获得迅猛发展，目前焊接结构已经基本上取代了铆接结构，并部分代替铸造和锻造结构。

管线钢产品介绍

3）按焊缝分——直缝焊管、螺旋焊管；
4）按用途分类——石油天然气输送用钢管、钻探用钢管、油井管、套管。
1 管线钢分类
焊接钢管焊接钢管也称焊管，是用钢板或钢带经过卷曲成型后焊接制成的钢管。
焊接钢管生产工艺简单，生产效率高，品种规格多，投资少。
20世纪30年代以来，随着优质带钢连轧生产的迅速发展以及焊接和检验技术的进步，焊缝质量不断提高，焊接钢管的品种规格日益增多，并在越来越多的领域代替了无缝钢管。
➢套管钢：API 5CT ➢牌号 H40、J55、N80、P110、Q125等
3、技术标准、主要牌号与质量等级
牌号表示意义
API是美国石油学会（American Petroleum Institute）的英文缩写牌号表示：美制单位屈服强度最小值前两位。以X80为例： X80即管线钢管最小屈服强度80000psi（552MPa）。 PSI英文全称为Pounds per square inch。P是磅pound，S是平方 square，I是英寸inch。把所有的单位换成公制单位就可以算出： 1psi=6.895kPa=0.06895bar欧美等国家习惯使用psi作单位 1bar=0.1MPa M——热机械控制轧制（TMCP 控轧控冷） N——正火 Q——调质（淬火+高温回火）
2 管线钢用途
• 2010~2013年主要需求预测
项目
里程（公里) 钢级
里海-土耳其
3500 X70/X80
中亚（哈萨克斯坦-新疆）
1500
X70
中缅
2500
X70
印度环印度洋管线 3600 X70/X80
国内
6000 X52-X65
其它
6000 X52-X65

压力管道焊接工艺规范标准设计

压力管道设计说明书设计题目:压力管道焊接工艺设计设计参数:2.1工作压力：5MPa2.2工作温度：-10~80摄氏度2.3外形：圆柱体2.4工质：原油2.5材料：L245管线钢设计要求：3.1压力管道结构受力分析3.2强度计算，确定最小壁厚3.3焊接工艺分析3.4编写焊接工艺卡3.5.编写热处理工艺卡3.6绘制焊接工艺草图一、总体概述长输管道作为铁路、公路、海运、民用航空和长输管道五大运输行业之一，其输送介质除常见的石油、天然气外，还有工业用气体如氧气、二氧化碳、乙烯、液氧等介质。

大部分输送介质管道在国内均有成功建设和运行业绩。

近几年，我国管道建设发展非常迅速。

在管线的建设施工中，环焊缝焊接方法从传统的手工焊、管道下向手工焊、半自动下向焊到现在的全自动焊，管线的钢级从Q235 、16Mn、L290（X42）、L360（X52）、L415（X60）、L450（X65）和L485（X70）提高到目前的L550（X80），直径从200mm增加到1219 mm，水管线直径已超过2000 mm，壁厚从6 mm增加到30 mm，输送压力从4MPa增加到15MPa。

从广义上理解，压力管道是指所有承受内压或外压的管道，无论其管内介质如何。

压力管道是管道中的一部分，管道是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的，由管子、管件、法兰、螺栓连接、垫片、阀门、其他组成件或受压部件和支承件组成的装配总成。

压力管道具有以下特点：（1）、压力管道是一个系统，相互关联相互影响，牵一发而动全身。

（2）、压力管道长径比很大，极易失稳，受力情况比压力容器更复杂。

压力管道内流体流动状态复杂，缓冲余地小，工作条件变化频率比压力容器高（如高温、高压、低温、低压、位移变形、风、雪、地震等都有可能影响压力管道受力情况）。

（3）、管道组成件和管道支承件的种类繁多，各种材料各有特点和具体技术要求，材料选用复杂。

（4）、管道上的可能泄漏点多于压力容器，仅一个阀门通常就有五处。

钢管常用名词解释【最新版】

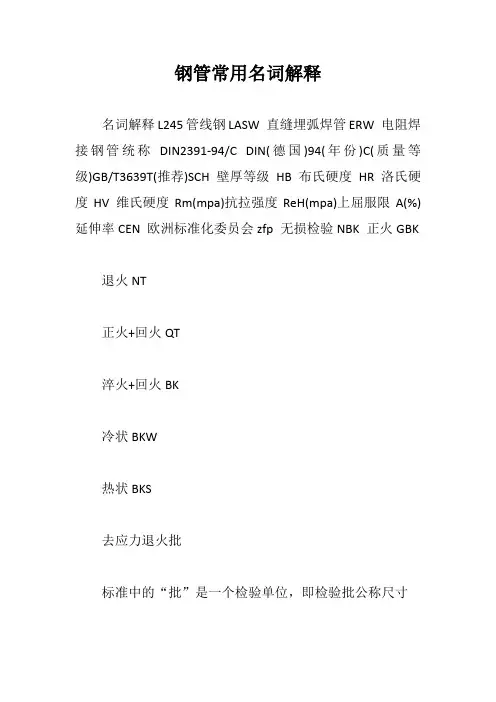

钢管常用名词解释名词解释L245管线钢LASW 直缝埋弧焊管ERW 电阻焊接钢管统称DIN2391-94/C DIN(德国)94(年份)C(质量等级)GB/T3639T(推荐)SCH 壁厚等级HB 布氏硬度HR 洛氏硬度HV 维氏硬度Rm(mpa)抗拉强度ReH(mpa)上屈服限A(%)延伸率CEN 欧洲标准化委员会zfp 无损检验NBK 正火GBK退火NT正火+回火QT淬火+回火BK冷状BKW热状BKS去应力退火批标准中的“批”是一个检验单位，即检验批公称尺寸客户与生产厂家合同中写的订货尺寸，也是理想尺寸实际尺寸生产中所得到的尺寸，往往大于或小于公称尺寸，这种现象叫偏差用户要求长度或合同长度1、通常长度(非定尺长度):长度在标准规定的长度范围内而且无2、定尺长度:在通常长度范围内，是合同中要求的某一固定长度尺3、倍尺长度:在通常长度范围内，合同中应注明单倍尺长度及构成4、范围长度:在通常长度范围内，当用户要求其中某一固定范围长尺寸超差尺寸超出标准的允许偏差。

“尺寸”主要指钢管的外径和壁厚。

偏钢的熔炼成分一般标准中规定的化学成分。

它是指钢冶炼完毕、浇注中期的化学成品成分又叫验证分析成分，是从成品钢材上按规定方法(GB/T222)钻取样坑拉强度(Rm)试样在拉伸过程中，在拉断时所承受的最大力(Fm)，出以试样原屈服点具有屈服现象的金属材料，试样在拉伸过程中力不增加(保持恒定冲击韧性指标是反映金属材料对外来冲击负荷的抵抗能力，一般由冲击功(Ak)冲击功试验简称冲击试验;因试验温度不同而分为常温、低温和高温三种，若冲击吸收功Akv(u)具有一定尺寸和形状的金属式样，在冲击负荷作用下折断时所吸收PQFPremium Quality Finishing的缩写，表示高质量轧机包辛格效应多晶体金属在受到反复交变的载荷作用时，出现塑性变形抗力降低热处理钢管的热处理是通过钢在固态下加热、保温和冷却的操作来改变钢金相金属合金组织中的化学成分、晶体结构、物理性能相同的组分。

常用钢板规格尺寸

S315MC、S355MC、S420MC、 S460MC
厚1.2-19
EN10149-2-1996或技术协议
Q390、Q420
Q460 Q390、Q420
Q460 Q390、Q420
A、B、C、D、E
厚1.2-4 厚>4-19
C、D、E
A、B、C、D、E C、D、E
厚1.2-4 厚>4-19
厚6-40
S355 45
SM45 Q245R Q345R
Q295
Q345
JR、J0、J2 厚4.5-50
JR、J0、J2、K2
厚4.5-120
厚4.5-120
宽度：2170-3250
长度：4000-
厚6-50
18000
EN10025-2:2004
双方协议 YB/T107-1997 GB713-2008或双方协议
双方协议 ASTMA36M-2001 ASTMA36M-2001或双方协议
欧标非合金结构钢热轧钢板（欧标热轧板）
优质碳素结构钢热轧厚钢板（优碳中板）
塑料模具用优碳热轧钢板（塑模优碳板）锅炉容器用钢板
低合金高强度结构钢热轧中厚钢板
（低合金中板）
船体用结构钢热轧钢板（船用中板）
S195 S235、S275
厚6-80
双方协议
厚4.5-120
YB/T107-1997
A、B、D
AH32、DH32、 AH36、DH36
厚6-25
宽度:16002450，长度:4000-13000
GL船规、CCS船规、ABS船规、BV 船规、LR船规
船体用结构钢热轧钢板（高强度船板）
AH32、DH32、 AH36、DH36

钢管常用名词解释

名词 L245 LASW ERW DIN2391-94/C GB/T3639 SCH HB HR HV Rm（mpa) ReH(mpa) A(%) CEN zfp
NBK
解释管线钢直缝埋弧焊管电阻焊接钢管统称 DIN（德国）94（年份）C（质量等级） T（推荐) 壁厚等级布氏硬度洛氏硬度维氏硬度抗拉强度上屈服限延伸率欧洲标准化委员会无损检验
冲击功试验
冲击吸收功Akv（u） PQF 包辛格效应
热处理
金相组织奥氏体铁氏体马氏体珠光体贝氏体
无损检测 RT UT
简称冲击试验；因试验温度不同而分为常温、低温和高温三种，若按试样缺口形状又可分V形缺口，U形缺口两种；用一定尺寸和形状（10*10*55mm）的试样（长度方向的中高处有U 或V型缺口，缺口深2mm）在规定试验机上受冲击负荷打击下自缺口处折断的实验；具有一定尺寸和形状的金属式样，在冲击负荷作用下折断时所吸收的功，单位为J（焦耳） Premium Quality Finishing的缩写，表示高质量轧机多晶体金属在受到反复交变的载荷作用时，出现塑性变形抗力降低的现象钢管的热处理是通过钢在固态下加热、保温和冷却的操作来改变钢管的内部组织，从而获得所需性能的一种工艺方法。可分为退火、淬火+回火、调质处理、表面处理；通过热处理可充分发挥钢管的潜力，还可以改善加工工艺性能，提高加工质量减少刀具磨损。一些理化指标必须经过热处理才能获得。如高抗H2S应力腐蚀性能、不锈钢钢管的强化等；更提高了钢管的韧性；对钢进行不同的热处理，就可以获得不同的组织；金属合金组织中的化学成分、晶体结构、物理性能相同的组分。在金属学的范畴称为金相，其中包括固溶体、金属化合物和纯元素。批使用金相方法看到的，由形态、尺寸不同、分布方式不同的一种或多种相构成的总体，以及各种材料缺陷和损伤；铁和其它元素形成的面心立方结构的固溶体，一般指碳和其它元素在γ铁中的间隙固溶体铁和其它元素形成的体心立方结构的固溶体，一般指碳和其它元素在α铁中的间隙固溶体奥氏体通过无扩散型相变而转变成的亚稳定相。实际上，是碳在铁中过饱和的间隙式固溶体。晶体肯有体心正方结构铁素体片和渗碳体片交替排列的层状显微组织，是过冷奥氏体进行共析反应的直接产物，也可理解为铁素体和渗碳体的机械混合物过冷奥氏体在低于珠光体转变温度和高于马氏体转变温度之间范围分解成的铁素体和渗碳体的聚合组织。在较高温度分解成的叫上贝氏体，呈羽毛状在材料、设备、结构等不被破坏的前提下，利用材料的物理性能随缺陷而改变的特性来检测缺陷是否存在及缺陷的形状、大小、位置以及发展趋势的检测方法射线检测超声检测

L245NS抗硫化氢腐蚀管线管的生产实践

实测值
486
312
38.0
0.64
内控标准
425-550
255-440
彡23 < 0.93
GB/T9711 要求 415-655
245-450
彡23 < 0.93
3 . 4 显微组织试制 L245N S 管线管的晶粒度级别在8.0~8.5
级，组织主要为铁素体+珠光体；晶粒度差别较小, 没有明显的偏析现象。L245N S管线管的金相组织如图2 所示。
Key words： steel pipe; linepipe; rotary rolling process; anti-SSC
2020年 1 2 月国务院发布的《新时代的中国能源发展》白皮书指出：“提高天然气生产能力，促进常规天然气增产，重点突破页岩气、煤层气等非常规天然气勘探开发，推动页岩气规模化开发，增加国内天然气供应 ”[1_2]。因此，随着我国油气田的高速开发，对管线管的需求会与日俱增。作为我国天然气生产主力的长庆油田和西南油气田的油气井大多含有硫化氢腐蚀介质，可以预见未来抗硫化氢腐蚀管线管需求量会大幅增长。吉林磐石铸诚无缝钢管有限公司为了适应市场需求变化，针对斜乳工艺的特点，特对斜轧管机组如何生产抗硫管线进行了分析与研究，本文介绍了采用斜轧精密轧管机组生产
延伸系数由4.12增加到 4.62。精密轧管机轧后荒

酸性服役钢管L245NS的焊接工艺

Welding Technology Vol．48No．1Jan.2019酸性服役钢管L245NS 的焊接工艺张西雷，薛慧，刘彦青（中国石油天然气管道第二工程有限公司，江苏徐州221006）摘要：对酸性服役条件钢管L245NS 的性能、化学成分等进行了介绍，并对采用的焊接方法、填充材料、焊接工艺参数、焊后热处理等进行了详细描述，通过无损检测、力学性能试验、抗硫化物应力开裂试验、抗氢致开裂性能试验等验证了焊缝的可靠性和耐腐蚀性，确保了管线焊接质量和服役寿命。

关键词：酸性服役；焊后热处理；抗硫化物应力开裂试验；抗氢致开裂性能试验中图分类号：TG444.74文献标志码：B文章编号：1002－025X (2019)01-0051-03收稿日期：2018-06-220序言随着新钻井技术的采用以及原有技术的提高，油气井深度越来越深，腐蚀性介质含量越来越高。

在引起酸性油气田管线腐蚀的众多因素中，H 2S 及CO 2是最危险的，特别是H 2S 溶于水后具有很强的腐蚀性，不仅导致金属材料突发性的硫化物应力开裂（SSC ），造成巨大的经济损失，且H 2S 的毒性也严重威胁着人身安全。

管线钢在含有H 2S ，CO 2及水分的油气环境中，因H 2S 解离和H 2CO 3腐蚀而产生的氢，侵入钢内并在非金属夹杂物和偏析带聚集，从而形成氢致鼓泡，以致开裂。

因此，国内外油气田对腐蚀性介质较高的管线设计中越来越多地采用酸性服役条件专用钢材。

1管材GB /T 9711—2011《石油天然气工业管线输送系统用钢管》附录H 中对酸性服役条件PSL 2钢管的订购进行了明确的规定，钢管的牌号由表示钢级的字母或字母数字和尾随的后缀组成，后缀由表示交付状态的字母（N ，Q 或M ）和表示服役情况的第2个字母（S ）组成。

本文以L 245NS 为例介绍酸性服役钢管与普通钢管的化学成分、强度等方面的差异，分别见表1和表2。

酸性服役钢管与普通钢管的屈服强度和抗拉强度要求完全相同，但其化学成分中C ，S 的含量更低，因此其碳当量更小，更易于焊接。

管线钢起皮原因探讨

第45卷第7期 2010年7月钢铁Iron and SteelVo l.45,N o.7July 2010管线钢起皮原因探讨巨建涛1,2, 折媛2, 张朝晖2, 鲁思渊2, 吕振林1(1.西安理工大学材料科学与工程学院,陕西西安710048;2.西安建筑科技大学冶金工程学院,陕西西安710055)摘要:通过金相观察、扫描电镜和EDS 分析,对国内某钢厂生产的L 245M B(B)管线钢出现的起皮缺陷进行了研究,发现连铸坯出现表面微裂纹且裂纹附近存在O 、Si 、A l 、Ca 和Cu 元素的富集,确定铸坯中存在的氧化物夹杂及铜含量的超标引起的铸坯表面微裂纹是导致热轧卷板表面起皮的主要原因,钢的清洁度和连铸工艺是起皮的重要原因。

分析了非金属氧化物、铜等低熔点金属及连铸工艺对铸坯表面微裂纹的影响机理,并由此提出了相应的防止措施。

关键词:起皮;表面裂纹;氧化物夹杂;管线钢中图分类号:T G 142.4 文献标志码:A 文章编号:0449 749X(2010)07 0036 05Discussion on the Crusting Causes of Pipeline SteelJU Jian tao 1,2, SH E Yuan 2, ZH ANG Zhao hui 2, LU Si y uan 2, L Zhen lin1(1.Schoo l o f M aterials Science and Engineer ing,Xi an U niver sity o f T echnolog y,Xi an 710048,Shaanx i,China; 2.Schoo l o f M etallur g ical Engineering ,X i an U niversit y ofA rchitecture and T echnolo gy ,X i an 710055,Shaanx i,China)Abstract:By the obser vation and analy sis o f micro st ructur es,SEM (scanning electro n micr oscope)and EDS(ener gy dispersiv e X ray spectro metry ),the ho t ro lled plate peeling defects o f pipeline steel are studied.It sho ws that the micro cr ack is fo und o n the surface of continuous cast ing slab,and the elements of O,Si,A l,Ca and Cu a re enriched around the crack.T he main reason for hot r olled plate surface peeling is the slab surface micro crack w hich is caused by ox ide inclusions and co pper content over proo f.T he steel cleanliness and continuous casting process can also be co nsidered as import ant r easo ns.Finally ,the influence mechanism o f nonmetal ox ide,the low melting po int metal such as Cu and continuo us casting pr ocess o n the slab surface micro cr ack is discussed,and the pr eventive measures are presented cor respo nding ly.Key words:peeling ;surface crack;o xide inclusio n;pipeline steel作者简介:巨建涛(1973 ),男,博士生,高级工程师; E mail :ju jiantao_0033@; 收稿日期:2009 07 12L245M B(B)是一种典型的管线钢材料,除要求使用时具有较高的耐压强度外,还要求具有较高的低温韧性和优良的焊接性能。

L245NS抗硫化氢腐蚀管材的焊接工艺

L245NS抗硫化氢腐蚀管材的焊接工艺闫光宁;王强;张西雷;唐远刚【摘要】新疆哈拉哈塘油田二期产能建设工程地面输气管道含有H2S,为了避免地面输气管道发生硫化物应力腐蚀开裂(SSC)事故,分析了硫化物应力腐蚀开裂的特征及其影响因素,最终选用L245NS作为管道钢.对L245N2管材的焊接工艺及焊缝的力学性能、抗氢致裂纹(HIC)及抗硫化物腐蚀开裂性能(SSC)进行研究.对L245NS 管材焊接选用的填充材料、坡口型式、焊接工艺参数、焊接操作、焊后热处理、焊缝质量检验等内容进行了研究.焊缝外观检验、无损检测、焊缝力学性能及抗硫化物应力腐蚀性能试验、抗氢致开裂试验结果表明选用的焊接工艺能够满足设计质量要求.最后通过工程施工的检验,其焊接质量得到了有效验证.【期刊名称】《石油工程建设》【年(卷),期】2018(044)002【总页数】5页(P83-86,92)【关键词】L245NS钢;焊接工艺;硫化物腐蚀【作者】闫光宁;王强;张西雷;唐远刚【作者单位】中国石油天然气管道第二工程有限公司培训中心,江苏徐州221008;中国石油天然气管道第二工程有限公司培训中心,江苏徐州221008;中国石油天然气管道第二工程有限公司培训中心,江苏徐州221008;中国石油天然气管道第二工程有限公司特种作业分公司,江苏徐州221008【正文语种】中文管道钢腐蚀是管道失效事故的主要原因，管道腐蚀及随后造成的泄漏和断裂所占比例很高，世界上第一次由于H2S引起的失效事故出现在波斯湾的海底管道。

随着新钻井技术的采用以及原有技术的提高，油气井深度越来越深，腐蚀性介质含量越来越高。

在引起酸性油气田管道腐蚀的众多因素中，H2S是最危险的，由于管输天然气中H2S的含量偏高，最高可达400～500 mg/m3，使天然气中H2S分压达0.003 MPa或更高，具备了发生硫化物应力开裂（以下简称SSC）的条件，使输气管道破裂事故不断，而且H2S的毒性也严重威胁着人身安全[1]。

l245在不同温度下的许用应力

l245在不同温度下的许用应力
在不同温度下，L245管道钢的许用应力也会发生变化。

通常情况下，随着温度的升高，
材料的强度会降低，许用应力也会相应减小。

因此，了解不同温度下L245管道钢的许用
应力是非常重要的。

在低温环境下，L245管道钢的许用应力较高。

低温下材料的塑性和韧性都会增加，表现
出较好的抗冲击性能。

然而，低温条件下也容易出现脆裂现象，特别是在-20℃以下，需
要特别注意防止低温脆性的发生。

在常温条件下，L245管道钢的许用应力适中，具有较好的强度和韧性。

在典型的输油管
道工程中，常温下的应力状态比较平稳，不易出现突发破坏。

而在高温环境下，L245管道钢的许用应力较低。

高温会使材料的晶格发生变化，导致强
度和硬度下降。

同时，高温下还易发生热蠕变和热断裂等问题，需要特别注意材料的应力
和变形情况。

针对不同温度下L245管道钢的许用应力特点，可以采取以下措施来保证管道的安全运行：
1. 在低温环境下，采用合适的抗低温材料，并严格控制管道的安装和使用温度，避免低温
脆性问题的发生。

2. 在常温条件下，对管道进行定期检测和维护，确保管道的应力和变形处于安全范围内。

3. 在高温环境下，加强管道的隔热措施，减少热应力对管道的影响，确保管道在高温环境
下的稳定性。

总的来说，了解不同温度下L245管道钢的许用应力是保证管道安全运行的重要前提。

只
有根据实际工况合理选择管道材料和控制工作温度，才能确保管道系统的正常运行和安全性。

API5L-B（L245）钢板简介API5L-B（L245）管线钢交货状态

API5L-B（L245）钢板简介API5L-B（L245）管线钢交货状
态
展开全文
1、API5L-B（L245）钢板简介
随着API 5L管线钢技术的发展及成型、技术的进步，API 5L管线钢的应用范围在逐步扩大，特别是在API 5L超宽管线钢的优势更加明显，加上成本的因素，API 5L管线钢已在管线钢领域占有主导地位，API 5L管线钢的发展。

管线钢产地：舞钢、宝钢、鞍钢、武钢、攀钢、酒钢等，钢级包括API5L-B（L245），X42，X46，X52，X56，X60，X65，X70，L320、L360、L390、L415等。

2、API5L-B（L245）钢板执行标准：API SPEC 5L
3、API5L-B（L245）钢板交货状态：可按热轧、控轧、热处理（正火，回火，淬火+回火等）状态交货。

4、API5L-B（L245）管线钢生产厂家及钢级分类：
管线钢产地：舞钢、宝钢、鞍钢、武钢、攀钢、酒钢等，钢级包括API5L-B（L245），X42，X46，X52，X56，X60，X65，X70，L320、L360、L390、L415等。

5、API5L-B（L245）钢板化学成分
6、API5L-B（L245）钢板力学性能。

16年L245管线管技术规格书全解

CTEC 西安长庆科技工程有限责任公司标准化设计体系CTEC-T-TS-GT-44-2016无缝钢管技术规格书2016-01-1发布2016-01-20实施西安长庆科技工程有限责任公司(长庆勘察设计研究院) 发布目次前言 (II)1范围 (1)2标准 (2)3定义 (1)4 制造 (2)5化学成分和力学性能 (3)6尺寸、长度、重量 (5)7检验 (7)8工艺缺陷与修补 (8)9生产与监督 (8)10标记和涂层 (9)11提交文件 (9)12装卸、存放和运输 (9)13质量问题的确认 (10)前言为加强材料采购的过程管理，统一油气田地面工程产建项目设备的订货技术要求，特编制本技术规格书。

本文件由西安长庆科技工程有限责任公司提出并归口。

本文件起草单位：西安长庆科技工程有限责任公司标准化设计体系项目组。

本文件主要编制人员：胡涛王红霞范君来常志波刘银春本文件由西安长庆科技工程有限责任公司标准化设计体系项目组负责解释。

本文件在执行过程中有任何意见及建议，请反馈至西安长庆科技工程有限责任公司技术质量科。

地址：陕西省西安市未央区凤城四路长庆大厦1104室邮编710018联系人：解晓丽联系电话：无缝钢管技术规格书1范围本技术规格书适用于长庆油气田地面工程。

本技术规格书为无缝钢管在制造、检验检测、包装运输、保修等的技术方面的最低要求。

厂商应根据提供的技术参数，按照相应的标准规范进行设计、制造、检验，并提供良好的售后服务本技术规格书是对GB/T9711内容的补充，交货的钢管除满足本技术规格书的要求外，还应满足GB/T9711要求，若两者出现冲突时，按要求较高者执行。

本技术规格书中未提及内容按规范执行。

钢管运输按API RP 5LI 最新版本《管线内陆及海上船舶运输推荐作法》执行。

其它未列出的与本产品有关的规范和标准，厂家有义务主动向业主提供。

本数据表作为技术规格书的一部分共同使用，若数据表要求与规格书不一致，以数据表要求为准。

L245N无缝钢管

钢管常用规格参数表编辑无缝钢管理论重量表外径 mm 0.50.60.81 1.2 1.4 1.5 1.6 1.8260.070.080.10.120.140.160.170.170.190.270.080.10.120.150.170.190.20.210.230.2580.090.110.140.170.20.230.240.250.280.390.110.120.160.20.230.260.280.290.320.35100.120.140.180.220.260.30.310.330.360.4110.130.150.20.250.290.330.350.370.410.44120.140.170.220.270.320.370.390.410.450.49130.150.180.240.30.350.40.430.450.50.54140.170.20.260.320.380.440.460.490.540.59150.180.210.280.350.440.470.50.530.590.64160.190.230.30.370.440.50.540.570.630.69170.20.240.320.40.470.540.570.610.680.74180.220.260.340.420.50.570.610.650.720.79190.230.270.360.440.530.610.650.690.760.84200.240.290.380.470.560.640.680.730.810.89210.250.30.40.490.590.680.720.770.850.94220.270.320.420.520.620.710.760.850.94 1.04230.280.330.440.540.650.750.80.850.94 1.04240.290.350.460.570.680.790.830.890.99 1.09L245N无缝钢管简介：天津聚鑫贵泽钢铁贸易有限公司L245N无缝钢管 : 李海锋： 136******** 022-********L245N无缝钢管：化学成分 C≤0.28 、Si≤0.40 、Mn≤1.2 、V≤0.06 、NB≤0.010 S≤0.10 、P≤0.020 、TI≤0.04L245N无缝钢管执行标准： GB/T9711.1抗拉强度（MPa） ≥415 屈服强度（MPa） 245～440 屈强比 ≤0.80伸长率（%） 22 0℃冲击功Akv（J ) ≥40 热处理状态正火用途：用于石油、天然气工业中的气、水、油输送（管线管规范），是美国石油学会编制并发布的，在世界各地通用。
