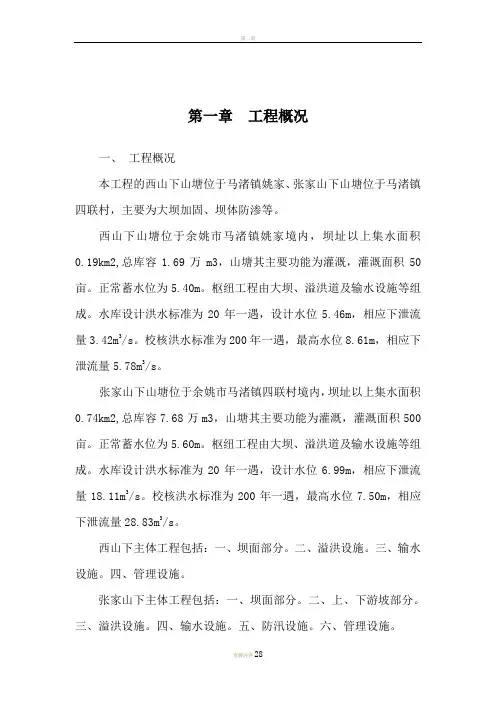

山塘水库施工组织设计方案

第一章工程概况一、工程概况本工程的西山下山塘位于马渚镇姚家、张家山下山塘位于马渚镇四联村，主要为大坝加固、坝体防渗等。

西山下山塘位于余姚市马渚镇姚家境内，坝址以上集水面积0.19km2,总库容1.69万m3，山塘其主要功能为灌溉，灌溉面积50亩。

正常蓄水位为5.40m。

枢纽工程由大坝、溢洪道及输水设施等组成。

水库设计洪水标准为20年一遇，设计水位5.46m，相应下泄流量3.42m3/s。

校核洪水标准为200年一遇，最高水位8.61m，相应下泄流量5.78m3/s。

张家山下山塘位于余姚市马渚镇四联村境内，坝址以上集水面积0.74km2,总库容7.68万m3，山塘其主要功能为灌溉，灌溉面积500亩。

正常蓄水位为5.60m。

枢纽工程由大坝、溢洪道及输水设施等组成。

水库设计洪水标准为20年一遇，设计水位6.99m，相应下泄流量18.11m3/s。

校核洪水标准为200年一遇，最高水位7.50m，相应下泄流量28.83m3/s。

西山下主体工程包括：一、坝面部分。

二、溢洪设施。

三、输水设施。

四、管理设施。

张家山下主体工程包括：一、坝面部分。

二、上、下游坡部分。

三、溢洪设施。

四、输水设施。

五、防汛设施。

六、管理设施。

二、施工条件本工程位于马渚境内，交通较为便利，各种施工设备、机械、材料等均可以直接进入工地现场。

1、块石：块石、毛料石均由施工单自行向有石料销售的料场购进。

2、砂碎石料：施工单位根据本工程的实际用量，自行选择质量达到设计要求的砂场采购。

3、水泥：采用“舜江”牌普通硅酸盐水泥，并具有出产合格证。

4、型钢及钢板采用Q235A钢，焊条E43型。

5、钢筋一律选用Ⅰ级圆钢（Q235）,Ⅱ级螺纹钢或月牙纹钢（20MnSi）。

第二章施工总体布置一、交通道路本工程交通较为便捷，施工各种机械和施工材料可通过人工修整后通入各工作面。

二、施工用电用水由于本标段施工面长，施工用电时，可根据工作面划分，分段进行，充分利用就近农户的低压线路接线，这样，既提高施工进度，又能节省资金开支，具体是由农户的低压线路接至工地后，在工地安装计量装置和保安装置，做到一机一闸，一箱一漏，确保施工用电的安全。

施工用水：可采用基坑排水设备，结合供应施工用水，一方面可利用农户的自来水管道，将自来水直接接到各工作点。

三、现场指挥系统现场指挥系统它包括：指挥调度质量检测、技术档案、财务管理及人员住房等，经实地考察，可租用就近空闲的民房予以解决。

同时，在作业点的中央位置，用竹木结构搭建临时管理房及材料仓库等。

四、砼、砂浆生产系统根据工程进度计划及砼、砂浆的实际用量，在平面布置上可分设上、中、下三个拌和场地，拟配备二台JZC—305拌和机，砂、细骨料用人力翻斗车经过磅后送入拌和机斜斗，用水可直接从农户的自来水管直接接到拌和场地贮水池。

拌和机出料用手扶拖拉机和人力车运输入仓。

见平面布置图。

五、施工队伍的安排在实践中，我们始终认为要做好一项工程，人的因素是首要的。

为了保质保量完成本工程，我们将选择有施工经验的胡永芳（工程师）任项目经理，姜国梁为技术负责人，杨锴为安全员，黄狄均为施工员，韩文均为质检员，组成本工程项目经理部，负责组织、实施该工程的全部施工任务，充分发挥人的因素，使该工程能保质保量按时竣工。

六、施工目标我们将按照发包方提出的开工日期内开工，总工期控制在120天内。

工程质量：保证达到合格工程七、临时设施的规划临时工程完成的快慢将直接影响到主体工程的开工和进度，必须合理规划、合理安排，具体的安排是：根据业主按排的开挖地段，在作业区就近处设立临时工棚，使施工材料、施工机械尽早进入工地。

合理按排砼、砂浆拌和场地，根据施工地点，选择拌和场地，选择就近的低压线路，连结到砼生产场地，通过一箱一保措施后，分设施工动力专用线和照明专用线路。

第三章施工程序与施工方法一、施工程序二、施工准备我们将积极调遣管理人员和施工机械及各种施工材料进入工地。

1、技术交底正确领会设计意图，进一步熟悉图纸，减少施工过程中的差错，以确保工程质量。

同时，将邀请业主、设计、监理等单位代表参加探讨施工方案，并落实和实施质量、安全、工期等具体实施措施。

2、编制质量计划严格遵守基本建设程序、遵守各项规章制度和技术规范，强化质量控制措施，细化质量控制要点的防范方案，使各项质量都能有效地实施，积极采用先进施工技术和先进工艺，做好施工设备、施工人员、施工材料、采购供应的合理运作。

使各项质量保证在计划中预计之中，做到抓源头、管中间、保质量。

3、现场准备测量控制：施工前应对工程师提供的测量基点（线）、水准点和书面资料进行核对，经确认准确后，进行控制网的布设，施工控制资料在进场7天内提交监理单位审批。

选点前应对整个工作面进行实地勘察，落实合理水准基点，以便在施工中使用。

对所设的临时水准点匀按四等水准测量要求进行闭合调差。

根据《堤防工程施工规范SL260-98，该工程测量中主要控制指标为：三、主要工程项目施工方法1、我公司立即订购岩性、强度符合设计要求的块石，并经报请监理审批后立即落实块石购销合同。

2、基础开挖：根据施工设计图纸的底部高程和边坡比例，用石灰放出边坡开挖线，当挖机挖到设计高程时，通过人工基础修平，并填写好基础证书，经监理审批后方可进行基础浆砌。

开挖弃土用农用车外运，在弃土外运途经路段按排人员进行清扫，以减少道路污染。

3、M7.5浆砌块石在M7.5浆砌块石前，并根据本工程的单元划分分段，以30米为一单元。

先用离心泵排干基坑内的集水后，根据样架，才能进行基础摆放，块石用人工抬运至砌筑面，第一层应选用大块、大条砌筑，在清洗污垢、杂质后，采用座浆法分层砌筑，砌筑块石时应分层卧砌，上下错缝，内外搭砌，先铺砂浆后砌块石。

浆砌毛料石应做到砂浆填充饱满，水平缝宽不大于1.5cm，坚缝宽不大于2cm，外表面的砌缝应予留2cm空隙，以备勾缝处理。

4、砂砾石垫层砂砾石采用新鲜、具有一定级配的，在砂砾石垫层前，要根据计高程用水准仪测定垫层高程，并用红线进行标明，防止垫层超高，5.砼压顶及渠底衬砌C20砼压顶在M7.5浆砌毛料石完成后进行，依据施工图纸的设计高程，用水准仪测定好钢模的高程位置，砼在平板振动器的振平后，用木蟹初平，铁板光面，待砼达到一定凝结度后，方可拆模，衬砌需在卵石垫层到设计高度后，清洗卵石。

清除表面污垢后，C20砼用人工挑运到衬砌部位，用平板式振动板振平层，用木蟹抹平、抹光，并洒水保养不少于20天。

6、C25砼盖板现浇在工程开工后，为了确保工程质量，降低工程成本，要对C25盖板的配合比进行配比试验，其砂石料。

钢筋等经龙泉市建设工程材料检测中心检测合格后方可进入工地，C25砼盖板现浇时，应严格参照检测中心的配合比，砼拌和设专人负责，按照规范要求严把拌和关。

砼拌和后用双胶轮车运输入仓。

砼进仓前要进行钢筋保护层的检查，保护层用标准的地磁砖碎片撑垫，砼摊铺时应根据设计高度预留振实厚度，振捣时，先用插入式振捣器，再用平板式振捣器，当振捣符合规范要求，其平整度达到设计要求后，再用木蟹进行抹平，并设立隔离防护，防止行人踩踏。

砼浇捣完毕后，要根据气侯条件设专人进行专职养护，养护时间不少于28天。

四、主要建筑物施工方法1、坝体部分：控制坝顶高程及宽度，坝顶不足部分采用粘土填筑，路面为200厚C20砼路面，坝顶上游侧设置干砌石护坡，连接原砼压顶，上、下游侧设置C30砼侧石，对上、下游进行坝面整平。

2、溢洪设施部分：在坝轴线处靠坝顶侧设置C20钢筋砼刺墙。

全段为C20砼底板，桩号溢0+004段以上段两侧为C20砼挡墙，其余段均为M7.5浆砌石挡墙。

3、输水设施部分：针对输水设施存在的问题，对涵管进行全段开挖，开挖范围为原涵管两侧1.2m，开挖边坡1:0.5至坝顶，开挖后心墙部分采用粘土回填，护心墙部分采用坝壳土填筑。

第四章施工进度计划本工程总工期计划自开工令发出120日历日，计划2012年2月3日开工，2012年6月3日前完工。

具体施工进度计划安排如下。

一、施工计划1、施工队及机械设备进场根据招标文件要求，在与发包方签订合同后，在合同规定的时间内组织施工队伍及机械设备按时进场，并按监理工程师的开工通知书指定的日期内正式开工。

机械设备将从本公司就近的工地中直接调入，施工队伍将从本公司中调剂派出，民工、农用车等将从本地雇用、租用。

2、开工准备工作（1）开工前认真审阅设计图纸和有关资料，进行现场校核，对测量控制点交点后立即采取保护措施。

（2）根据工程需要，调配好施工人员及主机械设备。

（3）施工放样：在各施工点开工之前，根据施工总平面布置图进行测量放样。

（4）临时工程施工：临时工程施工完成的快慢，直接影响到主体工程如期开工和总进度，必须认真抓好，一切按总体平面布置的临时工程要求进行施工。

二、施工进度计划（计划工期120日历天）总工期保证措施1、实施工程进度目标管理，加强施工计划管理，做到长计划短安排，做到任务落实，措施得当，实施进度奖罚措施。

2、提高机械设备的利用率，确保完好率，并提高施工机械化程度，视工程进度，配备充足的施工力量和施工机械设备。

3、加强备料工作,所有材料供应均专人落实，并按计划逐步采购。

4、切实保障施工的可行性，近工程的具体情况具体分析，采取可行优质快速的施工方案，确保工程进度。

5、抓紧施工准备工作，设备、人员、材料按计划要求及时到位。

6、落实经济责任制，实行项目管理，签订内部承包合同，用经济手段管理工作，加强政治思想工作，充分调动全体施工人员的生产积极性，充分发挥其生产能力，提高工效，加班加点。

7、严格按照施工组织设计合理安排劳动力和工程进度，在保证质量和安全的前提下，加快施工进度，确保总工期。

8、积极主动争取到业主和当地有关部门的支持和配合，协调好各方关系，避免干扰，以保证工程施工能顺利进行。

1、搞好与设计单位、监理单位的配合，做好多交流、多配合。

10、保证资金到位，确保工程施工顺利进行。

第五章质量保证技术措施质量管理是施工管理的中心任务,一切施工技术的重大措施，机械设备的运行、施工操作规程的制订和执行及布置和安排等技术工作、均以保证质量和施工工期限前提，加强施工中的质量控制、检查、严格原材料质量的检验和工程执行“三检制”。

严格按设计图纸及招标文件有关规定的技术标准和规定及设计要求施工，并严格接受甲方监理对质量安全进度的全面监理，均是保证质量的重大措施。

对所有材料、设备和施工工艺、施工质量等，都应符合国家和部颁的现行技术规范和合格技术规范的规定，为确保优良等级，具体技术措施如下：一、严格砼工程原材料质量的检验，严格控制集料质量符合规范要求。

1、水泥：水泥应有出厂质保单，到工地后应进行复检，复检取样100T同品种、同标号水泥为一单位，不足100T也作为一个取样单位。
