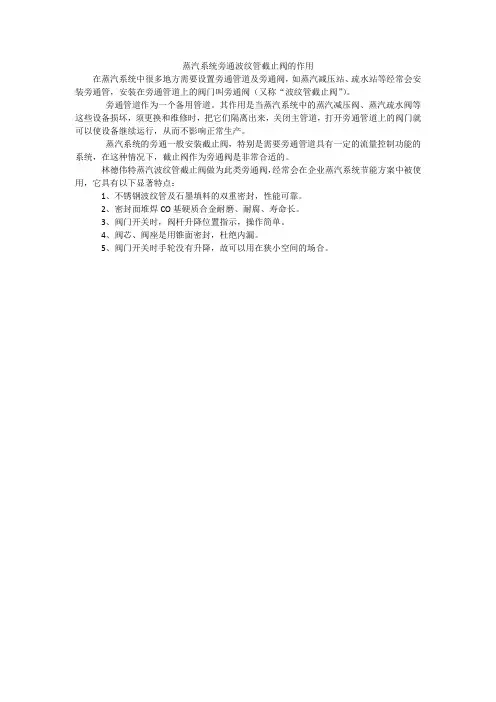

蒸汽系统旁通波纹管截止阀的作用

蒸汽系统旁通波纹管截止阀的作用
在蒸汽系统中很多地方需要设置旁通管道及旁通阀，如蒸汽减压站、疏水站等经常会安装旁通管，安装在旁通管道上的阀门叫旁通阀（又称“波纹管截止阀”）。

旁通管道作为一个备用管道。

其作用是当蒸汽系统中的蒸汽减压阀、蒸汽疏水阀等这些设备损坏，须更换和维修时，把它们隔离出来，关闭主管道，打开旁通管道上的阀门就可以使设备继续运行，从而不影响正常生产。

蒸汽系统的旁通一般安装截止阀，特别是需要旁通管道具有一定的流量控制功能的系统，在这种情况下，截止阀作为旁通阀是非常合适的。

林德伟特蒸汽波纹管截止阀做为此类旁通阀，经常会在企业蒸汽系统节能方案中被使用，它具有以下显著特点：
1、不锈钢波纹管及石墨填料的双重密封，性能可靠。

2、密封面堆焊CO基硬质合金耐磨、耐腐、寿命长。

3、阀门开关时，阀杆升降位置指示，操作简单。

4、阀芯、阀座是用锥面密封，杜绝内漏。

5、阀门开关时手轮没有升降，故可以用在狭小空间的场合。

波纹管阀门的构造特点及行业标准-上海嘉德阀门

波纹管阀门的构造特点及行业标准
波纹管阀门经过一系列严格的检验与测试程序。

其中包括100%地进行气密封性和无渗漏性测试检验。

对有真空度要求的波纹管，可通过氦质谱检漏仪进行真空气密封性检测。

波纹管阀门的结构特点：
1.阀体与阀盖用双头螺柱连接，结构简单，工艺性能好。

2.本阀门的阀杆不仅有一般阀门的填料函，而且在这个填料函的下部，在阀腔上部装有活动密封元件-不锈钢波纹管，介质被封闭在阀杆以外的阀腔内，不能进入填料函，因此本阀门较一般阀门在防止外漏方面更为可靠，保证阀杆与阀盖连接的密封。

3.阀杆螺母采用表面氮化，提高表面硬度及耐磨性，防止咬合现象。

4.中法兰螺栓采用高强度合金钢制造，抗高温蠕变性能优良，安全可靠。

5.波纹管设计在阀盖内腔内，避免与介质直接冲刷，提高波纹管的使用寿命。

6.波纹管采用2~4倍重叠，防止因波纹管单层破损而使阀门泄露，延长阀门的使用寿命。

7.因波纹管设计的比较长，开启高度大，减少流体主阻力，流阻系数小。

8.采用填料和波纹管双重密封，达到零泄露。

波纹管阀门的设计制造及验收标准设计制造按GB/T12224、DIN3202、DIN3239、ASMEB16.34、API602、MSS-SP-117。

检验与测试按API598、JB/T9092、DIN3230。

标记按MSS-SP-25。

波纹管在阀门里的作用

波纹管在阀门里的作用嘿，咱来说说波纹管在阀门里的作用哈。

有一回啊，我去一个工厂参观。

那个工厂里有各种各样的机器和设备，我看着可好奇了。

这时候，导游就给我们介绍了一种阀门，说这个阀门里面有波纹管。

我就纳闷了，这波纹管是啥玩意儿啊？有啥用呢？导游就给我们解释说，波纹管在阀门里的作用可大了。

首先呢，它能起到密封的作用。

就像我们家里的水龙头，如果密封不好，就会漏水。

阀门也是一样，如果密封不好，就会漏气或者漏液。

波纹管就像一个小卫士，把阀门里的气体或者液体牢牢地封住，不让它们跑出来。

然后呢，波纹管还能起到保护的作用。

阀门在使用的过程中，会受到各种各样的压力和冲击。

如果没有波纹管的保护，阀门很容易就会损坏。

波纹管就像一个小盾牌，把阀门保护得好好的，让它能够正常工作。

还有啊，波纹管还能起到调节的作用。

有些阀门需要根据不同的情况来调节流量或者压力。

波纹管就像一个小弹簧，能够根据需要伸缩，从而调节阀门的开度。

我听了导游的介绍，觉得这波纹管还真厉害啊。

不过，我还是有点不太明白，这波纹管到底是怎么工作的呢？导游就带着我们去看了一个正在运行的阀门。

我看到那个阀门里面的波纹管，随着阀门的开关而伸缩。

当阀门打开的时候，波纹管就会伸长，让气体或者液体通过。

当阀门关闭的时候，波纹管就会缩短，把阀门密封起来。

我看着那个波纹管，心里想，这玩意儿还真神奇啊。

从那以后，我对波纹管在阀门里的作用就有了更深的认识。

我觉得这波纹管虽然小小的，但是却发挥着很大的作用。

以后我要是再看到阀门，就会想起里面的波纹管，想起它的密封、保护和调节作用。

嘿嘿。

截止阀的特点及适用范围总结

截止阀的特点及适用范围总结
截止阀是化工装置中用得较多的阀门类型，按其结构分为标准式、流线式、直通式三种。

截止阀的优点是流量调节平稳，严密不漏，很少检修，可耐较高压力和温度，适用于多种流体。

一般多装在泵出口、调节阀旁路、流量计上游等需调节流量之处，其缺点是构造复杂，价格较贵，流体经过阀门时局部阻力较大。

此外，截止阀最大口径为DNI50-DN200。

截止阀常用于输送油品、水蒸气和压缩空气的管路中，也可用于高温高压管路，由于对流体的局部阻力较大，不适用于高黏性油品的输送管路和含固体物料的液体输送管路。

截止阀的安装应使流体由阀体内经阀盘下面往上流，对于公称直径大于等于150mm的截止阀，则常设计成流体由阀盘内径上面往下流。

安装时，应注意液流方向与阀体上箭头方向一致，无传动装置的截止阀，可安装于管路的任一位置，带有传动装置的截止阀应垂直安装于水平管线上。

丫形截止阀和角式截止阀与普通直通阀相比，压降较小，且角式阀兼有改变流向的功能，针型阀也是截止阀的一种，其阀芯为锥形，可用于小流量微调或用作取样阀。

波纹管截止阀性能特点及型号介绍-上海嘉德阀门

波纹管截止阀采用独特的波纹管密封设计，采用双重组合密封，以双层不锈钢波纹管作为阀杆密封元件，以石墨填料作为二次辅助密封，可有效解决阀杆填料密封的泄漏问题，能满足最苛刻的泄漏等级要求。

减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。

波纹管截止阀的口径从DNl 5～DN300，可提供铸铁材质、球墨铸铁、铸钢材质以及不锈钢材质，以满足不同流体及工作环境要求。

连接标准有法兰、螺纹和承插焊等，压力等级有PNl6、PN25、PN40。

最高耐温可达425℃，可用于高温系统。

用一种阀即可满足各种不同的工业应用要求，并确保长的使用寿命、免维修及坚固结实。

性能特点：1、可长期稳定可靠运行带有节流阀芯，双波纹管密封，寿命更长久。

2、双重密封，超级密封性能采用由双层不锈钢波纹管密封和石墨填料组成的双重密封，杜绝泄露。

3、平面密封，杜绝泄露阀瓣与阀座之间平面密封形式，更加确保了阀杆处动态和静态密封性能的高度可靠，使其在各种方位下都能表现出优秀的密封性能。

4、节约运行成本零泄漏特性改善了系统的安全性，可节约能源，减少维修费用，并为用户提供清洁安全的工作环境。

5、操作简单方便，无需特殊维护关闭行程短，反应时间短;手轮无升降，即使在狭小的空间也能启、闭自如.阀杆升降位置显示使操作更方便。

双层波纹管密封结构既杜绝泄漏又无需特殊维护。

波纹管截止阀型号：附加代号：W表示波纹管;阀门类型代号：J表示截止阀;操作方式：(手柄、自动、省略)气动—6;液动—7;电动—9。

连接方式代号：内螺纹—1;外螺纹—2;法兰—4;焊接—6;对夹—7;卡箍—8;卡套—9;结构形式代号：1表示直通式;密封面材料代号：H表示不锈钢、W表示阀体直接加工;阀体压力代号：16表示耐压十六公斤;阀体材质代号：P表示304不锈钢、C表示碳钢。

阀门选用标准及要求

阀门选用标准及要求阀门选型一般要求阀体常用材质阀门内件常用材质阀门密封面常用材料及适用温度闸阀平板闸阀锲式闸阀截止阀柱塞阀球阀节流阀旋塞阀蝶阀止回阀隔膜阀蒸汽疏水阀安全阀减压阀一般要求：根据我集团各产品生产工艺的特点，针对各种介质，作阀门选用的一般要求如下：第一条：阀门选用的第一原则是阀门的密封性能要符合介质的要求。

即内漏要符合标准GB /T13927-1992《通用阀门压力试验》，外漏则是根本不允许的。

第二条：正确选择阀门的类型。

阀门类型的正确选择是以选用者对整个生产工艺流程需要的综合估计为先决条件的，在选择阀门类型的同时，选用者应首先了解每种阀门的结构特点和性能。

一般阀门的类型选择如中低压蒸汽选用铜密封面的截止阀，DN200以上的蒸汽用闸阀；循环水总管上用蝶阀，支管上用衬胶闸阀；低压空气总管上用蝶阀，支管上用截止阀；一般液态物料用球阀等。

第三条：确定阀门的端部连接。

在螺纹连接、法兰连接、焊接端部连接中，前两种最常用，其中螺纹连接形式的价格比法兰连接形式低得多，一般为较小口径阀门，应首先选用。

第四条：阀门主要零件材质的选择。

选择阀门主要零件的材质，首先应考虑到工作介质的物理性能（温度、压力）和化学性能（腐蚀性）等。

同时还应了解介质的清洁程度（有无固体颗粒）。

除此之外，还要参照国家和使用部门的有关规定的要求。

正确合理地选择阀门的材料可以获得阀门最经济的使用寿命和最佳的性能。

(附表1-1、1-2、1-3) 阀体材料选用顺序大致按照铸铁-碳钢-不锈钢，密封圈材料选用顺序：橡胶-铜-合金钢-F4。

第五条：确定流经阀门的流量。

第六条：压力等级选用按照由低到高顺序。

附表1-1阀门壳体常用材质附表1-2阀门内件常用材质附表1-3阀门密封面常用材料及适用温度各种类型阀门的选用标准及要求如下：闸阀特点：密封性能好，流体阻力小，且有一定的调节性能；但尺寸大、结构复杂，加工困难、密封面易磨损，不易维修，启闭时间长。

常用阀门的选用原则

常用阀门的选用原则阀门的选用原则（一）供水管道用阀的选择原则1.当管道直径小于50mm时，应使用截止阀；当管道直径大于50mm时，应使用闸阀或蝶阀。

2.当需要调节流量和水压时，应使用调节阀和截止阀3.对于水流阻力低的零件（例如水泵的吸水管），应使用闸阀。

4.在需要双向水流的管段上，应使用闸阀和蝶阀，不应该使用截止阀5.安装空间较小的地方，应使用蝶阀和球阀6.经常打开和关闭的管段上应使用截止阀7.较大直径的泵出口管上应使用多功能阀。

（二）供水管路上的阀门设定位置1.住宅区的供水管线来自市政供水管线的引入管段2.住宅小区室外环管网的节点应根据隔离要求进行设置。

当环形管段过长时，应安装分段阀3.从连接到住宅区主供水管的支管开始，或从家用管开始4.家用管道，水表和分支立管（立管的底部，立式环形管网的立管的上下两端）5.环形管网的支管和通过支管网的连接管6.将室内给水管连接到家庭，公厕等的给水管的末端，在3个以上时，设定给水支管上的给水点。

7.水泵出水管，自填充水泵的吸水泵8.水箱的进出水管，排水管9.设备的进水口和补给管（例如加热器，冷却塔等）10.卫生设备（如小便池，洗脸盆，淋浴器等）的配水管11.减压阀和回流防止器前后的一些配件，例如自动排气阀，泄压阀，水锤消除器，压力表，洒水器等。

12.排水阀应设在供水网络的最低点（三）止回阀的选择通常应根据以下因素来选择止回阀：安装位置，止回阀前的水压，关闭后的气密性能要求以及关闭引起的水锤尺寸：1.如果阀前的水压较小，则应选择旋启阀，球阀和往复阀。

2.当严格要求关闭后的气密性能时，应选择带有关闭弹簧的止回阀。

3.当需要削弱截止水锤时，应选择带阻尼装置的快速关闭消音止回阀或慢速关闭止回阀4.止回阀的阀瓣或阀芯应能够在重力或弹簧力的作用下自动关闭（四）设置供水管道止回阀在进水管上；在封闭式热水器或自来水设备的进水管上;在水泵的出口管上；在水箱，水塔和高地水池的出水管部分，进水管和出水管结合在一起。

各种阀门的优缺点及适用于哪些场合

各种阀门的优缺点及适用于哪些场合按按用途和作用分类〈〉截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

〈〉调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

〈〉止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

〈〉分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

〈〉安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

按主要参数分类（一）按压力分类〈〉真空阀工作压力低于标准大气压的阀门。

〈〉低压阀公称压力PN 小于1.6MPa的阀门。

〈〉中压阀公称压力PN 2.5~6.4MPa的阀门。

〈〉高压阀公称压力PN10.0~80.0MPa的阀门。

〈〉超高压阀公称压力PN大于100MPa的阀门。

（二）按介质温度分类〈〉高温阀 t 大于450C的阀门。

〈〉中温阀 120 C小于 t 小于450 C的阀门。

〈〉常温阀 -40 C小于 t 小于120 C的阀门。

〈〉低温阀 -100 C小于 t 小于-40 C的阀门。

〈〉超低温阀 t 小于-100 C的阀门。

（三）按阀体材料分类〈〉非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。

〈〉金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

〈〉金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。

通用分类法〈〉这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

中国标准标准名称对应国际标准GB12220－89 通用阀门标志 ISO5209GB12221－89 法兰连接金属阀门结构长度 ISO5752GB12222－89 多回转阀门驱动装置的连接 ISO5210/1~3GB12223－89 部分回转阀门驱动装置的连接 ISO5211/1~3GB12224－89 钢制阀门一般要求 ANSI B16.34GB12225－89 通用阀门铜合金铸件技术条件 ASTM B584GB12226－89 通用阀门灰铸铁件技术条件ISO 185,BS 1452GB12228－89 通用阀门碳素钢锻件技术条件 ASTM A 105、A181GB12229－89 通用阀门碳素钢铸件技术条件 ASTM A703GB12230－89 通用阀门奥氏体钢铸件技术条件 ASTM A351GB12232－89 通用阀门法兰连接铁制闸阀ISO 5996-1982,API 595GB12233－89 通用阀门铁制截止阀与升降式止回阀 BS 5152、5153GB12234－89 通用阀门法兰和对焊焊连接铜制闸阀 API 600GB12237－89 通用阀门法兰和对焊连接钢制球阀ISO 7121,API 607GB12238－89 通用阀门法兰和对夹连接蝶阀 BS 5155GB12239－89 通用阀门隔膜阀BS 5156,NFE 29GB12240－89 通用阀门铁制旋塞阀 API 593GB12241－89 安全阀一般要求 ISO 4126GB12242－89 安全阀性能试验方法ANSI/ASME PTC 25.3GB12243－89 弹簧直接载荷式安全阀 JIS B8210GB12244－89 减压阀一般要求 JIS B8372、B8410GB12245－89 减压阀性能试验方法 JIS B8372、B8410GB12246－89 先导式减压阀 JIS B8372,DSS405GB12247－89 蒸汽疏水阀分类 ISO 6704GB12248－89 蒸汽疏水阀术语 ISO 6552GB12249－89 蒸汽疏水阀标志 ISO 6553GB12250－89 蒸汽疏水阀结构长度 ISO 6554GB12251－89 蒸汽疏水阀试验方法 ISO 6948、7841、7842GB/T13927-92 通用阀门压力试验 ISO 5208JB/T5296-91 通用阀门流量系数和流阻系数的试验方法 JIS B2005JB/T6899-93 阀门的耐火试验 ISO 10497JB/T7927-95 阀门铸钢件外观质量要求 MSS SP55ZBJ16006-90 阀门的试验与检验 API 598号名词术语相当的英语说明1-01 阀门 Valve 用来控制管道内介质流动的具有可动机构的机械产品的总称。

截止阀应用场景

截止阀应用场景截止阀是一种常见的工业阀门，它在许多场景中都有广泛的应用。

下面我们将从几个不同的角度来介绍截止阀的应用场景。

截止阀在供水系统中扮演着重要的角色。

在城市的给水系统中，截止阀被用于控制水流的启闭。

当需要停止或控制水流时，可以通过关闭截止阀来实现。

例如，在给水管道发生破裂或维修时，可以关闭截止阀，避免水流继续泄漏。

此外，在给水系统中，截止阀还可以根据需求来调节水流量，保证水压的稳定。

截止阀在石油和天然气行业也有广泛的应用。

石油和天然气是重要的能源资源，其输送过程需要经过各种管道和装置。

截止阀作为管道中的关键设备，可以控制或停止石油和天然气的流动。

在石油和天然气的开采、加工和输送过程中，截止阀被广泛用于防止泄漏、调节流量和维护管道的安全运行。

截止阀也在化工工业中得到了广泛应用。

在化工生产过程中，液体或气体的流动需要经过各种管道和设备。

截止阀可以用于控制液体或气体的流动方向和流量。

例如，在化工生产中，需要定期对某些管道进行维修或更换设备，此时可以通过关闭截止阀来停止流体的流动，保证工作人员的安全。

截止阀还在供暖和空调系统中起到重要的作用。

在冬季供暖季节，截止阀被用于控制热水或蒸汽的流动，以调节供暖系统的温度。

在空调系统中，截止阀可以控制冷却剂的流动，以调节空调系统的制冷效果。

通过截止阀的控制，可以确保供暖和空调系统的正常运行，提供舒适的室内环境。

截止阀在供水系统、石油和天然气行业、化工工业以及供暖和空调系统中都有广泛的应用。

它们可以控制液体或气体的流动，保证系统的正常运行，并起到维护设备安全的作用。

截止阀的应用场景多样，但都以提供安全、稳定和高效的流体控制为目标。

为什么要选用波纹管密封截止阀------蒸汽和高温热油管道的阀门选型依据及技术要求

为什么要选用波纹管密封截止阀------蒸汽和高温热油管道的阀门选型依据及技术要求一、阀门的选型依据1、首先，为了彻底解决阀门外漏的问题，建议选用波纹管密封阀门；2、对于蒸脱机、汽提塔、膨化机和制粒机的调质器前直接蒸汽管道上，需要经常手动调节阀门开度来控制流量，建议选用Way′s可调式波纹管截止阀S25FGB-N或S16FGBH-N。

（也称手动调节阀）3、对于灭火蒸汽和锅炉底部快速排污工况，要求阀门能快速开关、又要耐高温，考虑到使用寿命和密封性能，建议选用Way′s快开型波纹管截止阀S25FGB-1或S16FGBH-1，替代传统设计的高温球阀。

4、锅炉出口：一般压差比较大，因此蒸汽流速也大，而且蒸汽中含水，对密封面的冲蚀破坏作用也较大，建议锅炉附近分汽缸处阀门选用Way′s波纹管密封截止阀S25FGB，此型号的密封面使用司太立合金，具有非常优秀的耐强酸碱腐蚀性、耐磨性和耐冲蚀性能，可确保长效密封。

A、因为锅炉燃烧效率正常不可能为100%，这样将造成锅炉出口处的蒸汽含水量较大，容易对阀门密封面产生空化和汽蚀的破坏作用。

B、因为刚从锅炉出来的蒸汽,有间断性过热现象发生，在其饱和的过程中，若锅炉水软化处理不是太好的话，往往会析出部分酸碱物质，对密封面会造成腐蚀和冲蚀；还有一些可结晶的物质也可能附着在阀门密封面结晶，导致阀门无法严密密封。

C、分汽缸进出口阀门，阀后蒸汽用量因生产要求等原因而造成用汽量时大时小，在流速变化较大的情况下，很容易产生闪蒸、空化等现象，从而对阀门密封面造成冲蚀、汽蚀等破坏作用。

5、对于一些开关非常频繁的工况，用填料密封截止阀或柱塞阀，开关很紧，建议选用波纹管截止阀，可轻松操作。

6、对于压缩空气管线，位于泵房或大功率空压机附近的阀门，建议选用软密封，并对内部结构做特殊处理的阀门，以避免管线剧烈震动对阀门密封面及阀杆造成损伤，如果没有震动的其他空气管道，可以选用硬密封阀门。

7、若冷凝水作为配液使用，不允许有二次污染的，则选用不锈钢阀门，若按常规回送至锅炉房，则用铸钢阀门即可。

导热油使用波纹管密封截止阀的原因

导热油，英文名称为HeattranSferoiL是用于间接传递热量的一类热稳定性较好的专用油品。

导热油既可以在更宽的温度范围内满足不同温度加热、冷却的工艺需求，也可以在同一个系统中用同一种导热油同时实现高温加热和低温冷却的工艺要求一一即可降低系统和操作的复杂性。

因此，导热油加热系统在化纤、材料等行业得到广泛应用。

导热油系统的特点：1、在几乎常压的条件下，可以获得很高的操作温度一一即可以大大降低高温加热系统的操作压力和安全要求，提高了系统和设备的可靠性；2、导热油加热系统省略了水处理系统和设备，提高了系统热效率，减少了设备和管线的维护工作量一一即可以减少加热系统的初投资和操作费用。

导热油系统性能的潜在危险性：1、导热油在使用过程中由于加热系统的局部过热，易发生热裂解反应，生成易挥发及较低闪点的低聚物，低聚物间发生聚合反应生成不熔不溶的高聚物，不仅阻碍油品的流动，降低形同的热传导效率，同时会造成管道局部过热变形炸裂的可能；2、导热油与溶解其中的空气及热载体系统填装，是残留的空气在受热情况下发生氧化反应，生成有机酸及胶质物粘附输油管，不仅影响传热介质的使用寿命，堵塞管路，同时易造成管路的酸性腐蚀，增加系统运行泄漏的风险。

导热油加热系统发生事故类别包括：保温层着火、膨胀罐排气口及保温层着火、导热油系统操作区域火灾、导热油储罐的着火和爆炸、导热油换热器或反应器（釜）着火和爆炸，炉膛爆炸等。

可见许多常见的导热油加热系统事故都和泄漏有或多或少的关系。

热油系统中的标准技术和设计规范阀门要求包括：在最高处应设有排气阀，最低处设有排污阀。

热油系统管线处除设备接口、仪表接口或阀门等必须采用法兰连接外，其余接口均采用焊接连接。

采用法兰连接处，法兰应是集槽面，且公称压力不低于1.6MPa,对于温度高于300度的导热油，法兰公称压力应不低于2.5MPa。

法兰应选用对焊形式，而不用平焊形式的法兰。

热油系统的法兰垫片不允许使用石棉橡胶板，应选用金属缠绕垫或膨胀石墨复合垫。

波纹管密封截止阀在蒸汽系统上的应用

波纹管密封截止阀在蒸汽系统上的应用我们知道，截止阀是蒸汽系统使用最广泛的一种阀门，由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压系统，而且适用于高压系统。

从使用介质角度讲，截止阀非常适合安装在蒸汽等干净的流体，不适用于带颗粒、粘度较大、易结焦的介质。

即使安装于蒸汽系统也必须考虑充分的管道清洗和吹扫，避免截止阀受杂质卡塞堵塞。

当截止阀特别是大口径截止阀安装于蒸汽管道上时，管道必须要考虑良好的支撑和热膨胀应力吸收装置，避免截止阀承受外力影响。

蒸汽的流向应与截止阀阀体所示箭头方向一致。

为了方便关闭，小口径截止阀流向一般为下进上出，大口径截止阀为上进下出。

也就是蒸汽截止阀上进下出，考虑的是流体的压力帮助关闭，有利于最小的关闭压差。

适应于大口径截止阀和电动调节阀。

虽然截止阀可安装在管道的任何位置上。

瓦特经验是一般不推荐安装在立管上，水平管道的安装为上佳方案。

安装于立管（比容分气缸进出），开启式时必须考虑水锤的可能性。

阀杆的所需推力决定于阀座面积和关闭压差（F=A*P)，在高压和大口径应用中，阀杆推力不足以客服流体产生的不平衡力，会造成阀门难以关闭，如果强行用加力杆关闭会导致阀杆变形和阀芯阀座咬合磨损。

如果力量不够，就会内漏。

而上进下出时，流体产生的不平衡力是有助于阀门关闭的，所以不容易内漏。

但问题是打开时非常困难。

DBF200波纹管密封截止阀利用双层不锈钢波纹管一端与阀杆焊接，一端静态密封于阀帽和阀体之间，彻底杜绝了截止阀上下动作过程中填料磨损导致的蒸汽泄露。

同时波纹管的设计让阀门操作极为轻便，消除了过去由于开启关闭困难导致使用加力扳手对截止阀造成的伤害。

不但提高了使用蒸汽能源效率，增加生产设备安全性，减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。

是蒸汽系统的最佳选择。

由于波纹管截止阀行程较短，且操作轻便，当其应用于蒸汽系统时，必须缓慢操作，有充分的暖管起机时间，避免热冲击和水锤影响。

波纹管密封截止阀结构、特点及适用范围

波纹管密封截止阀结构、特点及适用范围一、波纹管密封截止阀结构波纹管密封截止阀，其关键部件是金属波纹管，密封截止阀下端与阀杆组件采用自动滚焊焊接，密封截止阀上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保密封截止阀阀杆零泄漏。

波纹管密封截止阀阀瓣与阀体密封面经过精密研磨，组装完毕经过100%试压，全部达到零泄漏。

作为辅助密封，在波纹管密封截止阀上面依然保留了填料函，更增加了可靠性和安全性。

高压阀门的金属波纹管截止阀均为多层结构，通过液压成形，可保证在最大压力下10000次全行程开/关寿命。

二、波纹管密封截止阀的特点1、波纹管密封截止阀采用三重密封：波纹管密封、保护性填料密封、全开位置的阀杆锥面密封，确保零泄漏，永久性填料无需更换。

2、双层或三层的316L不锈钢材质"Ω"型波纹管密封截止阀，开关次数达10000次。

3、独特的波纹管与阀瓣一体化组件，使波纹管与阀杆分离，有效防止因过度开关使波纹管断裂或因焊接缺陷而造成波纹管穿孔等常见故障发生。

4、波纹管密封截止阀阀瓣和阀座的司太立(Stellite)硬质合金面，抛光成镜面，确保密封截止阀良好密封。

5、波纹管密封截止阀采用冷压嵌入的独立阀座，避免由阀体铸造或堆焊产生的密封面含气孔、沙眼、夹砂等严重影响密封性能的缺陷，确保密封持久可靠。

6、波纹管密封截止阀中大口径的阀门采用带压力平衡的双阀瓣结构，高进低出，确保阀门严密密封，操作非常轻松，无需使用加力杆。

7、波纹管密封截止阀独创的入口端过滤单元，有效防止杂质破坏密封面，确保截止阀长期寿命。

8、波纹管密封截止阀坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。

三、波纹管密封截止阀适用范围：波纹管密封截止阀适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀，也可用于调节，是创造无泄漏工厂的优质产品。

哪个行业适合用截止阀

哪个行业适合用截止阀最近一个山东济宁的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于哪个行业适合截止阀，其实截止阀作为一种极其重要的截断类阀门，因其结构简单、密封可靠、制造维修方便等特点，在多个行业中发挥着重要作用。

以下是北高科阀门整理出几个适合使用截止阀的行业及其应用场景的详细分析。

1. 石油和天然气行业石油和天然气行业是截止阀应用最为广泛的行业之一。

在这一行业中，截止阀主要用于管道系统中控制流体的流动，实现流体的切断或调节。

由于石油和天然气管道系统通常要求阀门能够承受较高的压力，截止阀因其良好的压力承受能力和密封性能，成为理想的选择。

2. 化工行业化工生产过程中涉及到各种腐蚀性或磨蚀性的流体，截止阀因其耐腐蚀性和耐磨性，在化工行业中得到广泛应用。

例如，在合成工业生产中的小化肥和大化肥生产过程中，会选用高压角式截止阀或高压角式节流阀，以适应高压和腐蚀性环境。

3. 发电行业在电力生产中，尤其是火电厂和核电站，截止阀被用于高温、高压管路上，控制锅炉进水、蒸汽和其他流体的流动。

截止阀的耐高温高压特性使其在发电行业中发挥着至关重要的作用。

4. 水处理和供水行业在水处理和供水系统中，截止阀用于控制水流，实现流量调节和压力控制。

由于水处理行业对阀门的耐腐蚀性和卫生性有较高要求，截止阀通常采用不锈钢或其他耐腐蚀材料制成，以满足水质要求。

北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。

5. 制药和生物技术行业制药和生物技术行业对流体控制系统的卫生和无菌条件有严格要求。

截止阀因其结构简单、易于清洁和消毒的特点，在这一行业中得到广泛应用。

6. 城市建设和供热工程在城市建设中的供水、供热工程上，公称通径较小的管路，也会选用截止阀。

例如，公称通经小于150mm的管路上，截止阀因其体积小、易于安装和维护而被选用。

7. 氧化铝生产氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀，以适应恶劣的工作环境和减少维护次数。

蒸汽系统手动阀为什么用波纹管密封截止阀

蒸汽系统为什么要用纹管密封截止阀杭州瓦特节能工程有限公司技术部钟雨雨在蒸汽从锅炉房到生产设备的输送过程中需要安装手动蒸汽阀门，手动蒸汽阀门的主要目的是分配、调节、关断、切换蒸汽系统。

常见填料式截止阀，填料式截止阀的结构是用填料函安装在阀杆和阀帽之间，以便蒸汽阀门在操作时阻止蒸汽从阀杆处外漏。

为了保证足够的密封性，填料要紧密地压紧在阀杆缝隙中，造成截止阀操作困难。

在使用中填料式截止阀密封性差，开关不灵活，使用寿命短，经常性地表现出蒸汽内漏和外漏。

需要定期对截止阀进行维护，特别是分汽缸上开关频率较高的截至阀，刚换了填料之后不久又开始泄漏蒸汽，既影响工作环境又浪费了大量的蒸汽。

在蒸汽的输送、分配、使用中，合适的手动阀门是波纹管密封截止阀。

良好的蒸汽系统往往在蒸汽管道上，尤其是分汽缸会采用瓦特DBF波纹管密封截止阀。

波纹管密封截止阀的工作原理就是用一头焊接在阀杆上、一头密封在阀盖和阀体之间的多层316Ti不锈钢波纹管替代原来的阀杆密封盘根填料，截止阀的开关和调节会压缩和拉伸316Ti不锈钢波纹管，从而彻底杜绝了蒸汽从阀杆处泄露的可能。

瓦特波纹管密封截止阀100%出厂密封性测试，密封等级超过4级。

高品质的波纹管密封截止阀使用年限都在10年以上，阀门开闭操作非常灵活轻便，使用波纹管密封截止阀完全杜绝蒸汽的外漏和内漏，也不需要经常进行维护。

从长远来看，使用高质量的蒸汽阀门是非常经济的，首先是零泄漏运行，避免了常常被忽视的“跑冒滴漏”的浪费。

其次免维护，维护更换填料首先浪费了大量的人力成本，其次还要消耗填料，泄漏严重时造成计划外停机。

在一些重要的蒸汽使用场合，比如温控阀前后、减压阀前后，用汽设备入口等使用高品质波纹管密封截止阀都是合适的选择。

不需要任何的维护，大大减轻了蒸汽系统的维护需求，节约成本，减少企业非计划停机。

实践证明，蒸汽系统最适合的手动阀就是波纹管密封截止阀。

波纹管密封蒸汽截止阀的选购原则

波纹管密封蒸汽截止阀的选购原则波纹管蒸汽截止阀是采用阀杆密封为波纹管与填料组合的密封设计，密封性能比普通截止阀有着更加可靠的优越性。

对于需要经常开关操作的蒸汽阀门，波纹管所形成的金属屏障能够防止蒸汽泄漏，节约大量能源；而波纹管的轻便操作使得蒸汽阀门的开关变得容易，手动关闭蒸汽阀门时，波纹管蒸汽截止阀的阀芯阀座密封变得稳定可控。

填料只是在波纹管失效后提供临时的密封作用，确保任何工况的蒸汽应用更安全、节能、环保、零泄漏。

波纹管密封截止阀的关键部分是不锈钢金属波纹管,通过自动滚焊波纹管底盖和阀杆之间的连接，确保波纹管组件无渗漏。

确保波纹管截止阀在使用过程中波纹管破裂不破裂是选购波纹管密封蒸汽截止阀是最主要考虑因素。

波纹管的破裂原因的主要原因很多，对产品的设计而言柱失稳、平面失稳和焊接加工的问题是最主要考虑的因素。

波纹管的波纹在收到压缩和操作时，连接发生横向偏移，使波纹管偏移后的实际轴线成弧形或成s 形，造成柱失稳。

柱失稳的原因有时是为了保证波纹管的操作轻便而导致波纹管因总厚度不够；难以抵御试验压力或运行压力，波纹管波数过多及波纹管同轴度偏差大等都容易产生柱失稳。

在蒸汽系统启动时，水锤导致的阀杆变形或阀头位移容易导致柱失稳。

波纹管的圆心还基本在波纹管的轴线上时，当一个或几个波纹平面相对于波纹管轴线发生转动而倾斜。

平面失稳的原因是由于在内压产生的子午向弯曲应力和周向膜应力的合力的作用下，波纹管发生了塑性变形，平面失稳多发生于波纹管处于压缩状态时;柱失稳或平面失稳得不到控制，波纹形状发生较大的变化脱离了原有的计算模型，位移又集中在某一个或某几个波纹上，最终将导致波纹管很快疲劳扭曲断裂。

有时虽不至于立即破裂，但它大大降低了波纹管的疲劳寿命和承受压力的能力。

波纹管的材质采用316L可以减少腐蚀和应力对其影响。

波纹管材质和阀杆材质不同，可焊接性能不同，焊接在一起时容易造成焊接缺陷，而导致波纹管容易穿孔。

柱失稳、平面失稳、焊接穿孔、材料选着造成的波纹管破裂，导致波纹管密封蒸汽截止阀的外漏。

阀门的应用场合介绍

阀门的应用场合介绍（一）给水管道上使用的阀门1.管径不大于50mm时，宜采用截止阀，管径大于50mm时采用闸阀、蝶阀。

2.需调节流量、水压时宜采用调节阀、截止阀。

3.要求水流阻力小的部位（如水泵吸水管上），宜采用闸板阀。

4.水流需双向流动的管段上应采用闸阀、蝶阀，不得使用截止阀。

5.安装空间小的部位宜采用蝶阀、球阀。

6.在经常启闭的管段上，宜采用截止阀。

7.口径较大的水泵出水管上宜采用多功能阀。

（二）给水管道上的下列部位应设置阀门1.居住小区给水管道从市政给水管道的引入管段上。

2.居住小区室外环状管网的节点处，应按分隔要求设置。

环状管段过长时，宜设置分段阀门。

3.从居住小区给水干管上接出的支管起端或接户管起端。

4.入户管、水表和各分支立管（立管底部、垂直环形管网立管的上、下端部）。

5.环状管网的分干管、贯通枝状管网的连接管。

6.室内给水管道向住户、公用卫生间等接出的配水管起端，配水支管上配水点在3个及3个以上时设置。

7.水泵的出水管，自灌式水泵的吸水泵。

8.水箱的进、出水管、泄水管。

9.设备（如加热器、冷却塔等）的进水补水管。

10.卫生器具（如大、小便器、洗脸盆、淋浴器等）的配水管。

11.某些附件，如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。

12.给水管网的最低处宜设置泄水阀。

（三）止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择1.阀前水压小时，宜选用旋启式、球式和梭式止回阀。

2.关闭后的密闭性能要求严密时，宜选用有关闭弹簧的止回阀。

3.要求削弱关闭水锤时，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。

4.止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭。

（四）给水管道的下列管段上应设置止回阀引入管上；密闭的水加热器或用水设备的进水管上；水泵出水管上；进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。

注：装有管道倒流防止器的管段，不需在装止回阀。

上海波纹管截止阀参数

上海波纹管截止阀参数
上海波纹管截止阀是一种用于控制管道流体的阀门，其主要作用是关闭、打开管道，调节流量和保护管道设备安全运行。

它具备耐高温、耐腐蚀、密封性能好等特点，广泛应用于化工、石油、电力等行业。

上海波纹管截止阀参数主要包括以下几个方面：
一、结构参数
波纹管截止阀的结构参数包括门板直径、法兰连接尺寸、法兰厚度、接线孔距等。

门板直径常常根据管道内径和流量大小来选择，法兰连接尺寸需要与管道匹配，法兰厚度则需要根据管道压力等级和工作条件确定，接线孔距需要根据工程要求进行设计。

二、工作压力和温度
上海波纹管截止阀的工作压力一般为PN1.0～4.0 MPa，工作温度范围通常为-29℃～425℃。

对于一些特殊的工作条件，还需要进行定制化设计和制造。

三、强度及泄漏测试
上海波纹管截止阀需要经过强度和泄漏等方面的测试，确保阀门的性能符合国家标准和客户要求。

其中强度测试主要包括承压试验和密封试验，泄漏测试主要包括气密性测试和泄漏量测试等。

四、阀门材质
波纹管截止阀的门体材质一般选用碳钢、不锈钢、合金钢等材质。

门板密封材料则需要具备优良的耐腐蚀、耐高温、耐磨损等特性，一般选用四氟银、芳纶等材料。

五、驱动方式
上海波纹管截止阀的驱动方式主要分为手动、电动和气动三种。

手动驱动适用于小口径的阀门，电动和气动则适用于大口径和高压阀门。

总的来说，上海波纹管截止阀参数是比较复杂的，需要按照实际
工程要求进行详细的设计和制造。

不同参数的选择和组合，决定了阀门的性能和应用范围，为工程的安全运行提供了有力的保障。

闸阀、截止阀、蝶阀各适用于什么场合

1.闸阀、截止阀、蝶阀各适用于什么场合？这三种阀按开关难易排列：截止阀、闸阀、蝶阀；按阻力大小排列：截止阀、蝶阀、闸阀；按关闭严密排列：截止阀、蝶阀、闸阀；按价格贵贱排列：截止阀、蝶阀、闸阀；(特种蝶阀除外)这三种阀都属于驱动阀，根据上述特点不难看出，截止阀主要用于小口径管道(支管)或管路未端的启闭和流量调节；蝶阀用于支干管的启闭和流量调节；闸阀用于干管的启闭，一般不用于流量调节。

平衡阀都有哪些种类？各适用于什么场合？平衡阀有几种，最早出来的是静态平衡阀，可以进行精确的手动调节，可以连接仪器测量阻力并换算成流量，是一种局部阻力系数可以精确调节的阀门。

通常设在干管上，要求高的也可以设在支干管或设备入口处。

缺点是只能在额定流量时平衡系统阻力，在末端设电动阀改变阻力时水力平衡受影响。

上世纪90年代出来的动态平衡阀用于在系统压力变化的场合下恒定流量，也就是流量不随系统压力的变化而改变，因而称为动态平衡阀。

它的使用场合是明显的，只能用于水流量恒定的系统，不可与电动阀合用。

这两种国产阀门最早都是中国空调研究所弄出来的。

丹麦产的FLOWCON动态平衡电动调节阀是更新一代的产品，它把电动阀和动态平衡结合在一起，在电动调节阀调节时动态平衡预设流量相应调整，例如，当电动调节阀调节流量至50％，该阀门就可以在50％流量点恒定流量。

目前全世界只有这一家有这个产品。

它用于空调末端原来设电动阀的位置，干管和支管其他水力平衡措施（包括同程管）都可以取消。

蝶阀蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
