产品名称：示波器

一、功能键说明：

1、示波器面板功能键、钮的标示及作用（电源开关）：接通或关断整机输入电源。

2、FOCUS（聚焦）和ASTIG（辅助聚焦）：为套轴电位器，用于调整波形的清晰度。

3、ROTATION（扫描轨迹旋转控制）：调整此旋钮可以使光迹和座标水平线平行。

4、ILLUM （坐标刻度照明）：用于照亮内刻度坐标。

5、A/B INTEN（A/B亮度控制）：通常为套轴电位器，作用是调节A和B扫描光迹的亮度。

6、CAL （校正信号输出）：提供且从0电平开始的正向方波电压，用于校正示波器。

7、VOLTS/div（电压量程选择）：通常电压量程和幅度微调为套轴电位器，外调节旋钮是电压量程选择，转动此旋钮以改变电压量程；中间带开关的电位器为电压量程微调，顺时针旋到底为校正位置，逆时针调节，波形幅度，变化范围在电压/格两档之间。

8、CH1和CH2（输入信号插座）：为示波器提供输入信号。 9、AC GND DC（输入耦合开关）：用于选择输入信号的耦合方式。

10、GRIG SEL（内同步选择）：按下此键，以CH1和CH2分别作为内同步信号源。

11、CH POL（信号倒相）：按下此键，输入信号倒相180°。

12、VERTICAL MODE（垂直工作方式选择）：分别按下CH1、CH2、ALT、COHP、ADD、X-Y键，屏幕显示依次为CH1、CH2、CH1和CH2交替、CH1和CH2断续、CH1和CH2代数和、CH1垂直/CH2水平等方式。

13、POSITION（位移调节）：调节CH1和CH2输入信号0电平在屏幕的起始位置。

14、UNCAL（不校正指示）：当CH1和CH2电压量程微调不在校正位置时，对应的不校正指示灯点亮。

15、TIME（扫描时间调整）：外旋钮调节A扫描速度，内旋钮调节B扫描速度。 16、、TRACE SEP （B扫描微调和A/B扫描轨迹分离）：一般情况下，涂有红色的旋钮为B扫描微调，提供连续可变的非校正B扫描速度。

17、DELAY TIME（扫描延迟时间调节）：选择A和B扫描启动之间的延迟时间。 18、POSITION

（水平位移控制）：使显示波形作水平位移。

19、SWEEP MODE（触发同步方式）：其中AUTO为自动触发、NORM为常态触发、HF为高频触发、SINGLE为单扫描触发。

20、LEVEL HOLD OFF（电平和释抑调节）：是电平调节触发同步后，使信号同步稳定的辅助调节器。

'D（触发同步状态指示）：一旦扫描电路被触发同步后，指示灯点亮。（斜率开关）：选择触发信号的斜率，开关置"+"时，扫描以触发信号的正斜率触发；开关置"-"时，扫描以触发信号的负向斜率触发。

（触发耦合开关）：决定扫描触发源的耦合方式。AC为交流耦合、DC为直流耦合、TV为电视场/行同步耦合、HFREJ为同步耦合。

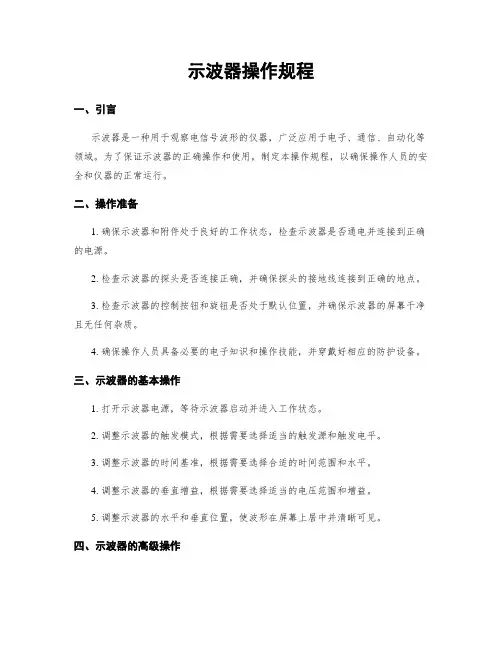

（触发源选择开关）：INT为CH1或CH2输入信号触发、LINE为市电内电源触发、EXT为外输入信号触发。二、使用方法：

1、获得基线：首先应调出一条很细的清晰水平基线，然后用探头进行测量，步骤如下。（1）预置面板各开关、旋钮。亮度置适中位置，聚焦和辅助聚焦置适中位置，垂直输入耦合置"AC"，垂直电压量程选择置适当档位（如"5mV/div"），垂直工作方式选择置"CH1"，垂直灵敏度微调校正置"CAL"，垂直通道同步源选择置中间位置，垂直位置置中间，A和B扫描时间均置适当档位（如"div"），A扫描时间微调置校准位置"CAL"，水平位移置中间，扫描工作方式置"A"，触发同步方式置"AUTO"，斜率开关置"+"，触发耦合开关置"AC"，触发源选择置"INT"。

（2）按下电源开关，电源指示灯亮。

（3）调节A亮度聚焦等有关控制旋钮，可出现纤细明亮的扫描基线，调节基线使其位置于屏幕中间与水平坐标刻度基本重合。

（4）调节轨迹旋转控制使基线与水平坐标平行。

2、显示信号：调妥基线后，即可将探头接入此插口，此时屏幕应显示一串方波信号，调节电压量程和扫描时间旋钮，方波的幅度和宽度应有变化，至此说明该示波器基本调整完毕，可以投入使用。

3、测量信号：将测试线接入CH1或CH2输入插座，测试探头触及测试点，即可在示波器上

观察波形。如果波形幅度太大或太小，可调整电压量程旋钮；如果波形周期显示不合适，可调整扫描速度旋钮
