示波器操作说明
操作手册示波器使用方法说明书
操作手册示波器使用方法说明书操作手册-示波器使用方法说明书1. 简介示波器是一种广泛应用于电子测量领域的仪器，用于显示电压信号的波形、频率、幅度等参数。
本操作手册旨在向用户提供关于示波器使用的详细指南，帮助您正确高效地操作示波器。
2. 示波器的组成与基本功能2.1 示波器的组成示波器主要由以下几部分组成：- 垂直放大与输入：用于放大和调整待测信号的幅度和范围。
- 水平放大与扫描：用于控制波形的触发和水平移动。
- 示波器显示：负责生成、显示和记录电压波形。
- 添加功能：包括触发、自动测量、数据存储等。
- 控制按钮与接口：便于用户操作和连接外部设备。
2.2 示波器的基本功能示波器具备以下基本功能：- 波形显示：将输入信号转换为波形图显示在示波器屏幕上。
- 触发功能：通过设置特定的触发条件，使示波器只显示特定条件下的波形。
- 自动测量：示波器能够自动测量波形的参数，如频率、峰值、周期等。
- 存储和回放功能：允许用户存储并随时回放特定波形，方便后续分析。
3. 示波器的使用步骤3.1 准备工作- 确保示波器与待测电路正确连接，并正确设置垂直和水平放大范围。
- 打开示波器，并调整亮度和对比度以获得清晰的显示效果。
- 定位示波器中心线，并调整位置使其垂直居中在屏幕上。
3.2 调整垂直和水平放大- 使用垂直放大旋钮调节信号显示的幅度，使波形占满示波器屏幕并不超过边界。
- 根据信号的频率调整水平放大旋钮，以获得合适的波形显示幅度。
3.3 设置触发条件- 使用触发按钮设置触发条件，如边沿触发、脉宽触发等。
- 根据待测信号的特征调整触发电平、触发沿等参数，以稳定地显示波形。
3.4 进行波形测量- 利用示波器的自动测量功能获取波形的相关参数，如频率、周期、峰峰值等。
- 可根据需要选择特定波形的测量，例如上升沿触发后的波形。
3.5 数据存储和回放- 按下示波器上的存储按钮，可以将当前波形保存到示波器内存中。
- 通过示波器的回放功能，可以随时查看已存储的波形，并进行后续分析和处理。
示波器操作规程
示波器操作规程引言概述：示波器是一种广泛应用于电子测量和实验中的仪器，它可以显示电压信号的波形和特征，帮助工程师和技术人员进行电路故障排查和信号分析。
为了正确使用示波器并保证测量结果的准确性，下面将介绍示波器的操作规程。
一、示波器的准备工作1.1 确认电源和连接- 确保示波器的电源线连接到可靠的电源插座，并检查电源开关是否打开。
- 使用合适的探头，将示波器的输入端与被测电路正确连接。
1.2 调整示波器设置- 打开示波器，并检查示波器的各项设置是否符合实际需求，如时间基准、触发方式、垂直灵敏度等。
- 根据被测信号的特点，调整示波器的扫描速度和垂直灵敏度，以确保波形显示清晰可见。
1.3 校准示波器- 定期进行示波器的校准，以保证测量结果的准确性。
- 可以使用标准信号源进行校准，或者参考示波器的校准手册进行操作。
二、示波器的基本操作2.1 设置时间基准- 根据被测信号的频率和周期，选择合适的时间基准，使波形在屏幕上完整显示。
- 调整时间基准的旋钮或菜单选项，使波形的周期适合屏幕的宽度。
2.2 调整触发方式- 根据被测信号的特点，选择合适的触发方式，如边沿触发、脉冲触发等。
- 调整触发电平和触发沿的设置，确保示波器能够稳定地显示被测信号的波形。
2.3 设置垂直灵敏度和偏移量- 根据被测信号的幅值范围，选择合适的垂直灵敏度，使波形在屏幕上充分展示。
- 调整垂直偏移量，使波形在屏幕上的位置合适，不超出显示范围。
三、示波器的高级功能3.1 峰峰值和平均值测量- 利用示波器的测量功能，可以准确地测量信号的峰峰值和平均值。
- 根据测量需要，选择合适的测量功能，并设置测量参数，如自动或手动触发、测量范围等。
3.2 频谱分析功能- 示波器通常具备频谱分析功能，可以将时域信号转换为频域信号，帮助分析信号的频谱特性。
- 打开频谱分析功能，并设置相应的参数，如频率范围、分辨率等，以获取准确的频谱图。
3.3 存储和导出波形数据- 示波器可以存储和导出波形数据，方便后续的数据分析和处理。
常用的示波器操作方法
常用的示波器操作方法示波器是电子工程师和技术人员常用的一种测量仪器，用于观察和分析电信号的波形。
以下是一些常用的示波器操作方法：1. 示波器的基本控制：示波器通常有开关、旋钮和按钮等控制元件。
首先打开示波器的电源开关，然后调节亮度和对比度使显示屏清晰可见。
接下来，选择适当的触发方式（如边沿触发、脉冲触发等）和触发电平。
最后，选择合适的时间和电压基准，设置示波器的主控钮（包括水平、垂直和触发控制），使波形在屏幕上合适地显示。
2. 时间和水平缩放：示波器的时间和水平缩放功能使得用户能够放大或缩小波形或测量信号的特定部分。
用户可以通过旋转示波器的水平和时间旋钮来调整水平和时间缩放比例。
例如，当检测到的波形周期很长时，可以通过缩小时间比例使其在屏幕上显示更清晰。
3. 垂直缩放和偏置：示波器的垂直缩放和偏置功能使用户能够调整波形的幅度和对地的偏移量。
用户可以通过旋转示波器的垂直旋钮来调整垂直缩放系数，从而放大或缩小波形的幅度。
另外，通过按下示波器的偏置按钮或旋转示波器的偏置旋钮，用户可以将波形上下移动，从而调整波形相对于基准线的位置。
4. 触发设置：在示波器上观察波形时，用户经常需要设置适当的触发条件以确保所观察到的波形是稳定和可重复的。
示波器的触发功能允许用户选择触发方式、触发电平和触发源等参数。
例如，用户可以选择边沿触发，并设置上升沿或下降沿触发电平。
触发源可以是测量信号本身或外部信号。
5. 自动测量功能：许多现代示波器都配备了自动测量功能，可以快速准确地测量波形的各种参数。
常见的自动测量参数包括频率、周期、峰峰值、最大值、最小值、上升沿时间、下降沿时间等。
用户只需按下示波器上的自动测量按钮，示波器将自动对所选择的波形进行测量并在显示屏上显示结果。
6. 存储和回放波形：示波器通常有存储和回放功能，可以记录和重播测量的波形。
用户可以通过按下示波器上的存储按钮，将当前的波形保存到示波器的内部存储器或外部存储介质（如USB闪存驱动器）。
示波器使用方法说明书
示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。
本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。
二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。
2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。
3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。
三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。
2. 调整水平扫描控制，使波形在屏幕上水平移动。
3. 调整垂直幅度控制，使波形在屏幕上垂直移动。
4. 调整触发控制，使波形在屏幕上稳定显示。
四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。
2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。
3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。
五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。
2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。
3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。
六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。
2. 遵循电路安全操作规范，避免触电和短路等事故发生。
3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。
4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。
七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。
2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。
3. 若问题仍未解决，请联系售后服务。
八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。
示波器面板操作说明

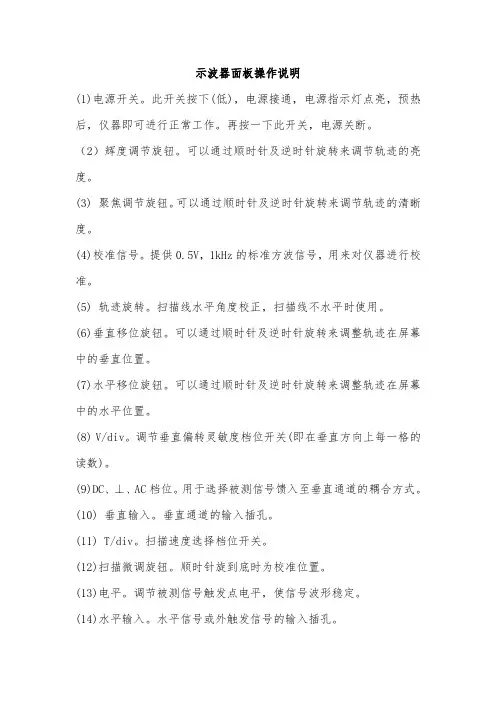

示波器面板操作说明
(1)电源开关。
此开关按下(低)，电源接通，电源指示灯点亮，预热后，仪器即可进行正常工作。
再按一下此开关，电源关断。
（2）辉度调节旋钮。
可以通过顺时针及逆时针旋转来调节轨迹的亮度。
(3) 聚焦调节旋钮。
可以通过顺时针及逆时针旋转来调节轨迹的清晰度。
(4)校准信号。
提供0.5V，1kHz的标准方波信号，用来对仪器进行校准。
(5) 轨迹旋转。
扫描线水平角度校正，扫描线不水平时使用。
(6)垂直移位旋钮。
可以通过顺时针及逆时针旋转来调整轨迹在屏幕中的垂直位置。
(7)水平移位旋钮。
可以通过顺时针及逆时针旋转来调整轨迹在屏幕中的水平位置。
(8) V/div。
调节垂直偏转灵敏度档位开关(即在垂直方向上每一格的读数)。
(9)DC、⊥、AC档位。
用于选择被测信号馈入至垂直通道的耦合方式。
(10) 垂直输入。
垂直通道的输入插孔。
(11) T/div。
扫描速度选择档位开关。
(12)扫描微调旋钮。
顺时针旋到底时为校准位置。
(13)电平。
调节被测信号触发点电平，使信号波形稳定。
(14)水平输入。
水平信号或外触发信号的输入插孔。
(15)内、外档位。
用于选择触发信号源。
内:内部触发。
外:用外接触发信号。
(16) 自动、TV、触发。
扫描方式选择。
(17) +、-。
触发极性选择。
实验室示波器操作方法
实验室示波器操作方法
示波器是一种用来观察电信号波形的仪器，以下是示波器的一般操作方法：
1. 连接示波器：将待测电路的信号源与示波器的输入通道相连。
通常使用BNC 连接器将信号源与示波器输入通道相连接。
2. 设置示波器的垂直缩放：根据输入信号的幅度范围，调节示波器的垂直缩放。
可以使用垂直缩放按钮或旋钮来调整垂直缩放比例。
3. 设置示波器的水平缩放：根据观察信号波形的需要，调节示波器的水平缩放。
可以使用水平缩放按钮或旋钮来调整水平缩放比例。
4. 设置示波器的时间基准：根据观察信号波形的需要，调节示波器的时间基准。
可以使用时间基准按钮或旋钮来调整时间基准。
5. 观察信号波形：通过示波器的显示屏，可以观察到输入信号的波形。
可以使用示波器的触发功能来稳定信号波形的显示。
6. 分析信号波形：示波器通常还具有一些分析功能，如自动测量、频谱分析等。
根据需要，可以使用这些功能来进一步分析信号波形。
7. 关闭示波器：使用完示波器后，应按照示波器的操作手册中的要求，正确关
闭示波器。
需要注意的是，示波器操作方法可能因不同型号和品牌而有所差异，因此在使用示波器之前，最好阅读示波器的操作手册，并按照手册中的操作步骤进行操作。
示波器操作规程
示波器操作规程
《示波器操作规程》
一、操作前准备
1. 确保示波器处于稳定平稳的电源供应下，接地良好；
2. 确保所有连接线路正确无误，且连接牢固；
3. 在使用示波器前，检查仪器参数设置是否正确。
二、开机步骤
1. 打开示波器电源开关；
2. 等待示波器启动完毕，确认屏幕显示正常。
三、参数设置
1. 设置水平扫描时间，以适应所需观察的信号频率；
2. 设置垂直灵敏度，以保证被观察信号的波形能够充分展示；
3. 设置触发模式和触发电平，以保证信号触发准确可靠；
4. 设置触发源，以选择合适的信号作为触发条件。
四、观察信号
1. 将所需被观测信号输入示波器通道；
2. 调整示波器参数，使得被观察信号的波形尽可能清晰；
3. 观察信号，并根据需要进行调整和分析。
五、关机步骤
1. 将示波器的参数恢复到默认状态；
2. 关闭示波器电源开关。
六、日常维护
1. 定期对示波器进行清洁，以保持仪器的通畅；
2. 定期对示波器进行校准，以保证仪器的准确性。
以上即为《示波器操作规程》，希望使用者能够按照规程要求进行操作，确保示波器的准确性和稳定性。
示波器操作说明书
示波器操作说明书1. 简介本操作说明书旨在指导用户正确、安全地操作示波器，并充分利用其功能和优势。
请用户仔细阅读本说明书，并按照指导进行操作。
2. 示波器概述示波器是一种用于测量和显示电压波形的仪器。
它可无损地显示、测量和分析各种电压信号的幅度、频率、相位等参数，广泛应用于电子、通信、自动化等领域。
3. 示波器外观及元件介绍a) 示波器主机：示波器的主要部分，包含屏幕、操作按钮、旋钮等。
用于控制及显示测量结果。
b) 探头：连接示波器和被测对象的电缆，用于采集信号。
请确保探头正确连接，保持良好的信号传输。
c) 示波器输入通道：通常具有多个输入通道，用于接收不同信号源的输入。
每个通道可根据需要进行设置和调整。
4. 示波器操作步骤a) 开机与校准i) 将示波器主机插入电源，并打开电源开关。
ii) 等待示波器启动，确保屏幕正常显示。
iii) 进行校准操作，校准示波器以提高测量准确性。
b) 信号连接i) 将需要测量的电路信号连接到示波器输入通道上。
ii) 检查连接是否牢固，避免短路或断路等问题。
c) 示波器设置i) 根据测量要求选择合适的测量模式，并在示波器主机上进行相应设置。
ii) 设置水平控制参数，如时间基准、触发等，以确保测量结果准确可靠。
d) 进行测量i) 确认示波器设置无误后，可以开始进行测量。
ii) 观察屏幕上显示的波形，并根据需要进行调整和分析。
e) 停止和关闭i) 测量完成后，停止信号输入，并关闭示波器主机。
ii) 断开示波器与测量对象的连接。
iii) 将示波器主机从电源上拔出。
5. 示波器常见功能a) 波形显示：通过屏幕显示被测信号的波形图像。
b) 自动测量：示波器可根据预设条件自动进行各项测量，并显示测量结果。
c) 触发功能：设置触发条件，使示波器只显示满足条件的信号。
d) 存储和回放：示波器可将测量数据存储，并随时回放以进行分析和比较。
e) 储存和导出：测量结果可储存在示波器内部或外部存储器，并支持导出至计算机等设备。
示波器操作规程
示波器操作规程一、引言示波器是一种用于观察和测量电信号的仪器，广泛应用于电子、通信、自动化等领域。
为了确保示波器的正确操作和使用，本文将详细介绍示波器的操作规程。
二、示波器的基本原理示波器通过将电信号转换为可见的波形图形，使用户能够直观地观察和分析信号的特征。
示波器主要由垂直放大系统、水平扫描系统、触发系统和显示系统等组成。
三、示波器的准备工作1. 确保示波器与电源连接良好，并接地保护。
2. 检查示波器的通道选择、触发源、触发方式等设置是否正确。
3. 确保示波器的探头与被测电路连接正确，且探头补偿调节正常。
四、示波器的操作步骤1. 打开示波器电源，并等待示波器启动。
2. 调整示波器的时间基准，选择合适的时间量程，使波形图形在屏幕上稳定显示。
3. 调整示波器的垂直放大系数，选择合适的电压量程，使波形图形在屏幕上适当放大。
4. 设置示波器的触发源和触发方式，确保波形图形能够稳定触发并显示在屏幕上。
5. 根据需要，选择示波器的触发电平、触发边沿等参数，以获取所需的波形图形。
6. 使用示波器的光标功能进行测量，如峰峰值、频率、占空比等。
7. 如需捕捉和保存波形图形，可以使用示波器的存储功能，将波形保存到存储器中或者通过接口传输到计算机。
五、示波器的注意事项1. 在操作示波器之前，应先了解被测电路的特性和信号波形的大致范围，以便正确设置示波器的量程和触发参数。
2. 在调节示波器的参数时，应逐步调整，观察波形变化，避免过度放大或者失真。
3. 使用示波器时应注意安全，避免触电和短路等危（wei）险情况的发生。
4. 示例器是精密仪器，使用时应轻拿轻放，避免碰撞和摔落。
5. 定期对示波器进行校准和维护，确保其性能和准确度。
六、示波器的常见故障及排除方法1. 示波器无显示：检查电源是否正常，检查连接是否松动或者断开。
2. 波形不稳定：调整时间基准和垂直放大系数，检查触发设置是否正确。
3. 波形失真：调整垂直放大系数，检查探头补偿是否正常。
示波器及使用方法
示波器及使用方法
示波器是一种比较复杂的电子测试仪器，使用方法如下：
1.连接电源：确保示波器处于关闭状态，然后将电源线插入示波器相应的接口，再将电源插头插入电源插
座。
2.连接信号源：将信号源输出端的信号线插入示波器的输入通道，移动示波器的x-y模式选择开关到内部
位置。
3.打开示波器：打开电源开关，在示波器屏幕上出现图像后，能观察到情况。
4.调节垂直灵敏度：示波器的垂直轴分为两个轴，可以调节轴的灵敏度。
通常在观察波形前先调节好垂直
轴的灵敏度。
5.调节水平灵敏度：调节水平轴的灵敏度，以使输入波形的重复性较好。
6.调节触发模式：触发模式是指示波器在屏幕上显示输入波形的方式的设置。
在使用示波器的时候，触发
模式是一个重要的设置，它可以使波形的显示更加准确。
7.调节扫描速度：示波器的扫描速度可以控制波形的显示速度。
1。
示波器操作说明
示波器操作说明一、常见示波器面板功能键、钮的标示及作用1.POWER（电源开关）：接通或关断整机输入电源。
2.FOCUS（聚焦）和ASTIG（辅助聚焦）：常为套轴电位器，用于调整波形的清晰度。
3.ROTATION（扫描轨迹旋转控制）：调整此旋钮可以使光迹和座标水平线平行。
4.ILLUM（坐标刻度照明）：用于照亮内刻度坐标。
5.A/B INTEN（A/B亮度控制）：通常为套轴电位器，作用是调节A和B扫描光迹的亮度。
6.CAL 0.5Vp-p（校正信号输出）：提供0.5Vp-p且从0电平开始的正向方波电压，用于校正示波器。
7.VOLTS/div（电压量程选择）：通常电压量程和幅度微调为套轴电位器，外调节旋钮是电压量程选择，转动此旋钮以改变电压量程；中间带开关的电位器为电压量程微调，顺时针旋到底为校正位置，逆时针调节，波形幅度，变化范围在电压/格两档之间。
8.CH1和CH2（输入信号插座）：为示波器提供输入信号。
9.AC GND DC（输入耦合开关）：用于选择输入信号的耦合方式。
10.GRIG SEL（内同步选择）：按下此键，以CH1和CH2分别作为内同步信号源。
11.CH POL（信号倒相）：按下此键，输入信号倒相180°。
12.VERTICALMODE（垂直工作方式选择）：分别按下CH1、CH2、ALT、COHP、ADD、X-Y键，屏幕显示依次为CH1、CH2、CH1和CH2交替、CH1和CH2断续、CH1和CH2代数和、CH1垂直/CH2水平等方式。
13.POSITION（位移调节）：调节CH1和CH2输入信号0电平在屏幕的起始位置。
14.UNCAL（不校正指示）：当CH1和CH2电压量程微调不在校正位置时，对应的不校正指示灯点亮。
15.TIME（扫描时间调整）：外旋钮调节A扫描速度，内旋钮调节B扫描速度。
16.B.VAR、TRACESEP（B扫描微调和A/B扫描轨迹分离）：一般情况下，涂有红色的旋钮为B 扫描微调，提供连续可变的非校正B扫描速度。
示波器操作规程
示波器操作规程引言概述：示波器是一种用于测量和显示电信号波形的仪器，广泛应用于电子、通信、自动化等领域。
正确操作示波器对于准确测量和分析电信号至关重要。
本文将详细介绍示波器的操作规程，以帮助读者正确使用示波器。
一、准备工作1.1 确认示波器的电源和接地- 确保示波器的电源线正确连接，并接入可靠的电源插座。
- 确保示波器的接地线连接良好，以确保测量的准确性和安全性。
1.2 调整示波器的设置- 打开示波器电源，等待示波器启动。
- 根据需要选择合适的触发模式和触发源，并设置触发电平和触发方式。
- 调整示波器的水平和垂直缩放，以适应被测信号的幅度和频率范围。
- 根据需要选择合适的探头，并正确连接到示波器的输入通道。
1.3 校准示波器- 使用校准信号源，校准示波器的垂直和水平缩放，以确保测量的准确性。
- 校准示波器的触发电平和触发方式，以确保触发信号的准确捕获。
二、信号测量2.1 设置合适的时间和幅度基准- 根据被测信号的频率和幅度范围，选择合适的时间和幅度基准。
- 调整水平和垂直缩放，以使信号波形在示波器屏幕上完整显示。
2.2 设置触发条件- 根据被测信号的特点，设置合适的触发条件，如触发电平、触发方式和触发源。
- 调整触发电平和触发方式，以确保触发信号的稳定和准确。
2.3 测量和分析信号波形- 使用示波器的光标功能，测量信号的幅度、频率、占空比等参数。
- 使用示波器的自动测量功能，快速获取信号的各种参数。
- 使用示波器的存储功能，保存和分析信号波形，以便后续的数据处理和报告。
三、故障排除3.1 检查信号源- 确认被测信号源的电源和连接是否正常。
- 检查信号源的输出幅度和频率是否符合预期。
3.2 检查示波器设置- 检查示波器的触发条件和触发源是否正确设置。
- 确认示波器的垂直和水平缩放是否适合被测信号。
3.3 检查测量环境- 检查测量环境中是否存在干扰源，如电磁干扰、电源噪声等。
- 调整示波器的屏幕亮度和对比度，以适应不同的测量环境。
示波器操作手册
示波器操作手册示波器是电子测量中常用的仪器之一，可以用来观测和测量各种电信号的变化。
掌握示波器的操作方法对于电子工程师、电路设计师等技术人员非常重要。
本文将介绍示波器的基本操作方法，以帮助读者更好地理解和使用示波器。
一、示波器的准备工作在操作示波器之前，需要先进行一些准备工作。
首先，要检查示波器的电源线是否连接正常，电源是否稳定。
其次，要检查探头连接线是否连接正常，探头是否灵敏。
如果示波器是全新的，需要先进行校准。
二、示波器的操作步骤1、打开示波器电源开关，按下示波器面板上的电源按钮，屏幕上会出现一个测试信号。
2、通过调整垂直和水平旋钮，将测试信号调整到合适的位置和大小。
3、使用触发旋钮来控制触发电平，以便在屏幕上正确显示波形。
4、根据需要，可以使用示波器的各种功能来观测和分析电信号。
例如，可以测量电压、频率、相位等参数，还可以捕捉异常信号并进行故障诊断。
三、示波器的使用注意事项1、在操作示波器时，要注意不要将探头连接到测试点上，以免对电路造成损坏。
2、在观测波形时，要注意调整触发电平和扫描时间，以免出现失真或误差。
3、在使用示波器进行测量时，要注意选择合适的量程和探头档位，以免超出测量范围或损坏设备。
4、在使用示波器的过程中，要注意保养和清洁示波器屏幕和探头，以保证设备的精度和使用寿命。
总之，示波器是一种非常重要的电子测量仪器，可以帮助技术人员更好地理解和分析各种电信号的变化。
掌握示波器的操作方法非常重要，但在使用过程中也需要注意安全和正确性。
示波器的使用教案示波器的使用教案一、引言示波器是电子测量与实验中常用的仪器之一，主要用于观察、分析和测量电信号的变化。
通过示波器，我们可以直观地观察到信号的波形、幅度、频率等参数，进而对电路进行调试和故障排除。
本教案将详细介绍示波器的基本原理、使用方法和实验操作，帮助读者掌握示波器的使用技巧。
二、示波器的基本原理示波器主要由垂直偏转板、水平偏转板、荧光屏和电子枪等部分组成。
示波器基本操作指南
示波器基本操作指南示波器是电子工程领域中常用的一种仪器，它用于观察和分析电信号的波形。
掌握示波器的基本操作方法对于学习和工作都非常重要。
本文将为您介绍示波器的基本操作指南，帮助您更好地使用示波器。
一、示波器的基本组成示波器通常由显示屏、控制面板、输入接口等组成。
显示屏用于显示电信号的波形，控制面板用于进行操作设置，输入接口用于连接被测电路。
在开始操作之前，确保示波器已正确连接，并且受测电路与示波器之间的连接良好。
二、基本操作步骤以下是示波器的基本操作步骤：1. 打开示波器：按下示波器的电源开关，等待示波器的启动。
2. 调整水平和垂直控制：使用水平和垂直控制旋钮，调整信号波形在屏幕上的位置、大小和清晰度。
确保信号波形适合屏幕显示，便于后续的观察和分析。
3. 设置触发模式：示波器可以通过触发来稳定显示信号波形。
选择适当的触发模式（如边沿触发、视频触发等），并设置触发电平和触发边沿等参数。
4. 调整时间和电压刻度：示波器的水平和垂直刻度可以控制观察窗口的时间和电压范围。
根据被测信号的特性，适当调整时间和电压刻度，确保波形显示清晰。
三、波形观察与分析在完成基本操作之后，可以进行波形的观察和分析。
以下是一些常用的示波器操作技巧：1. 单次触发模式：如果需要捕捉单个信号波形，可以选择单次触发模式。
设置好触发条件后，示波器将在满足条件时自动触发，并显示对应的信号波形。
2. 峰-峰值测量：示波器提供了峰-峰值的测量功能，可以直接读取信号波形的最大值和最小值之间的差值。
这对于评估信号的幅度变化非常有用。
3. 时钟测量：示波器还可以测量周期性信号的频率、周期和占空比等参数。
通过选择相应的测量功能，并将测量的信号波形进行标定，可以直接读取这些参数的数值。
4. 光标测量：示波器通常提供光标功能，用于测量信号波形的特定位置和数值。
可以使用光标测量来获取信号的时间间隔、电压值等信息。
四、示波器的常见问题与解决方法在使用示波器过程中，可能会遇到一些常见的问题。
示波器操作规程
示波器操作规程一、引言示波器是一种用于观察和分析电信号波形的仪器，广泛应用于电子、通信、自动控制等领域。
为了确保示波器的正确使用，本文将详细介绍示波器的操作规程。
二、示波器的基本原理示波器通过将电信号转换为可视化的波形图形，匡助用户分析信号的频率、幅度、相位等特征。
示波器的基本原理包括输入信号的采样、放大和显示等过程。
三、示波器的准备工作1. 确保示波器和被测电路处于断电状态。
2. 检查示波器的各个部件是否完好，包括电源线、探头等。
3. 将示波器与被测电路连接，确保连接正确可靠。
四、示波器的操作步骤1. 打开示波器电源，待示波器启动完毕后，进入操作界面。
2. 调整示波器的触发模式，选择适当的触发源和触发方式。
3. 设置示波器的时间基准，根据被测信号的频率选择合适的时间量程。
4. 调整示波器的垂直放大系数，使波形在显示屏上占满合适的范围。
5. 根据需要，选择示波器的扫描方式，包括自动扫描和单次扫描。
6. 调整示波器的触发电平和触发沿，确保波形能够稳定地显示在屏幕上。
7. 如果需要测量波形的特征参数，如幅值、频率等，可以通过示波器的测量功能进行测量。
8. 注意观察示波器的显示屏，确保波形清晰、稳定，并根据需要进行调整。
9. 在完成测量后，关闭示波器电源，断开示波器与被测电路的连接。
五、示波器的注意事项1. 在操作示波器时，应避免触摸电路板上的导电部份，以免发生触电事故。
2. 示例器的探头应正确连接，避免短路或者接反，以免损坏示波器或者被测电路。
3. 在调整示波器的参数时，应缓慢调节，避免蓦地变化引起不必要的干扰。
4. 长期使用示波器时，应注意散热，避免过热损坏仪器。
5. 示波器应存放在干燥、通风的环境中，避免受潮或者受到其他外界环境的影响。
六、示波器的维护保养1. 定期清洁示波器的外壳和显示屏，使用干净柔软的布擦拭，避免使用化学溶剂。
2. 示波器的探头应定期校准，确保测量的准确性。
3. 若示波器浮现故障或者异常情况，应及时联系专业维修人员进行检修。
示波器使用说明(二)2024
示波器使用说明（二）引言概述：本文档是关于示波器使用说明的第二部分。
示波器是一种重要的测试仪器，广泛应用于电子领域的测量和分析工作中。
本文将从以下五个方面详细介绍示波器的使用方法和注意事项。
正文：一、示波器的基本操作1. 打开示波器和连接电源2. 调整示波器的显示参数3. 设置触发模式和触发电平4. 调整时间和电压的刻度5. 使用示波器进行信号测量和分析二、示波器的测量功能1. 了解示波器的测量参数和功能2. 利用示波器进行波形测量和模拟电路分析3. 使用示波器进行频率测量和脉冲测量4. 使用示波器进行频域分析和谐波分析5. 利用示波器进行信号的时域和频域显示三、示波器的触发设置1. 确定合适的触发源和触发模式2. 设置触发电平和触发延迟3. 调整触发模式和触发灵敏度4. 使用外部触发和触发拖波功能5. 调试故障时的触发设置技巧四、示波器的波形解析1. 了解不同类型的波形和波形参数2. 利用示波器进行波形的捕获和存储3. 分析波形的幅度、频率和相位信息4. 寻找波形的峰值和平均值5. 使用示波器进行波形的比较和触发五、示波器的校准和维护1. 校准示波器的时间和电压刻度2. 检查示波器的触发和测量准确性3. 清洁示波器的触摸屏和探头4. 保护示波器的存储和运输5. 定期维护和检修示波器的硬件和软件总结：通过本文的介绍，读者可以对示波器使用方法和注意事项有一个全面的了解。
从示波器的基本操作到测量功能，再到触发设置、波形解析和校准维护，本文详细介绍了示波器的各方面内容。
通过合理操作和维护，确保示波器的稳定性和准确性，提高测试工作的效率和精度。
示波器的使用说明
示波器的使用说明示波器是工程师们非常常用的一种测试设备，它通过显示电信号的振荡波形来帮助你分析和修复电路的问题。
下面我们将详细介绍如何使用示波器。
第一步：了解示波器的基本操作控制示波器通常由两部分组成：控制面板和显示屏。
控制面板上有各种控制按钮和旋钮，可用于设置示波器的各种参数和功能，我们可以根据需要进行设置。
而显示屏可以供我们观察电信号的波形。
控制面板上常用的按钮和旋钮有：1.电源开关：控制示波器的开/关机。
2.触发模式：控制示波器触发电信号的方式，有自动、手动、单次触发。
3.时间轴调节：控制示波器时间轴的参数和范围，包括时间比例和时间基准线。
4.波形展示：可以通过选择不同的波形展示方式来更好的观测电信号。
5.垂直轴调节：控制示波器的垂直轴的参数和范围，用于调整电信号的振幅。
第二步：准备工作，连接好电路和进行触发设置。
如果在示波器上的示波器屏幕上想要观察到具有周期性结构的电信号，如正弦波、方波等，我们首先需要将相应的电源引线连接到待测源的波形信号。
同时，示波器还需要一个触发信号来告诉它什么时间抓取信号，电路中的触发信号通常来自信号源或其它集成电路。
通常在触发模式下选择“自动”或“手动”，然后按一下“单次触发”按钮，即可观测电信号的数据，同时，也可以选择一个适当的垂直范围和水平范围以显示信号。
第三步：观测信号一旦连接了待测源的引线并设置了触发信号，就可以观测来自电路中的电信号了。
通过不同的垂直和水平范围调节可以达到更好的展示效果。
例如，如果一个正弦波信号的振幅太大而不能完全显示在屏幕上，可以通过减小垂直范围来缩小振幅。
同样的，如果一个非常细小的信号无法展示，可以通过增大垂直范围来放大信号。
通过调节示波器的时间轴和基准线，可以让信号向左或向右移动。
第四步：分析并设置信号的参数观测到信号后，最后一步是分析并设置信号的参数。
通过观察信号的峰值和周期，我们可以得出一些基本的参数，如峰峰值、频率。
此时，如果我们需要进一步掌握更详细的信息，如相位、上升时间等，就需通过不同的触发源和裕度选择以获得更完整的信号形状。
示波器使用方法步骤
示波器使用方法步骤示波器是一种用于显示电信号波形的仪器，广泛应用于电子、通信、医疗等领域。
正确的使用示波器能够帮助工程师快速准确地分析电路中的问题，提高工作效率。
下面将介绍示波器的使用方法步骤，希望能够帮助大家更好地掌握示波器的操作技巧。
第一步，连接电源和信号源。
首先，将示波器的电源线插入交流电源插座，然后打开示波器的电源开关。
接下来，将待测信号源的输出端与示波器的输入端相连，确保连接稳固可靠。
在连接过程中，要注意信号源的输出电压范围，以免超出示波器的输入范围而损坏设备。
第二步，调整示波器的参数。
在连接好电源和信号源之后，需要对示波器的参数进行适当的调整。
首先，调整示波器的触发模式和触发电平，以确保波形能够稳定地显示在屏幕上。
然后，根据待测信号的频率和幅度范围，调整示波器的水平和垂直灵敏度，确保波形能够清晰地显示在屏幕上，并且占满整个屏幕。
第三步，观察和分析波形。
调整好示波器的参数之后，就可以开始观察和分析待测信号的波形了。
通过示波器的屏幕，可以清晰地显示出信号的波形特征，如频率、幅度、相位等。
可以通过调整示波器的触发模式和触发电平，来捕获特定的波形，以便进行进一步的分析和测量。
第四步，测量和记录数据。
在观察和分析波形的过程中，可以利用示波器进行各种测量，如峰峰值、均方根值、频率等。
同时，也可以利用示波器的存储功能，记录下波形的数据，以便后续的分析和比较。
在进行数据记录时，要注意选择合适的存储格式和存储介质，以确保数据的完整性和可靠性。
第五步，关闭示波器并断开连接。
在使用示波器结束后，应当及时关闭示波器的电源开关，并断开与信号源的连接，以免造成设备损坏或安全隐患。
同时，还应当将示波器的参数调整到默认状态，以便下次使用时能够直接开始操作。
在断开连接时，要注意操作的轻柔和稳妥，避免对设备和信号源造成不必要的损坏。
以上就是示波器使用方法的基本步骤，希望能够帮助大家更好地掌握示波器的操作技巧。
在实际使用中，还应当根据具体的情况和要求，灵活运用示波器的各种功能和特性，以便更好地完成工作任务。
总结示波器的正确操作方法
总结示波器的正确操作方法
总结示波器的正确操作方法如下：
1. 准备和连接测量设备：将示波器与待测电路或信号源连接，确保连接正确并牢固。
2. 调整触发方式：根据需要选择触发方式，如边沿触发、脉冲触发或视频触发，并设置触发电平或触发边沿。
3. 调整时间基准：选择合适的时间基准，以便能够观察到信号的关键部分。
可以通过调节时间/CMOS控件或旋转时间基准调整旋钮来实现。
4. 调整垂直灵敏度：根据待测信号的幅值范围，选择合适的垂直灵敏度。
可以通过调节电压/CMOS控件或旋转垂直灵敏度调整旋钮来实现。
5. 调整扫描/水平控制：确保信号在屏幕上水平显示，通过调节扫描速率或水平位置控制来实现。
6. 调整增益：根据需求调整增益，以便更好地观察信号的细节。
可以通过电压探头旋钮或相应的增益/衰减选择器来实现。
7. 快速显示控制：根据需要，可以使用快速显示控制功能来加快屏幕刷新速率，
捕捉瞬态信号。
8. 观察信号：通过查看屏幕上的波形图，观察待测信号的形状、幅值、频率等信息。
可以使用游标或测量功能获取更精确的测量结果。
9. 存储和分析数据：根据需要，可以使用示波器的数据存储功能将波形数据保存到内存或外部存储介质中，以便以后分析和比较。
10. 断电和安全注意事项：在使用示波器结束后，应将电源关闭，并按照安全操作程序进行正确的断电操作。
此外，还应遵守适当的电气安全规定，以确保使用示波器时的人身安全和仪器的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Tektronix THS710A 示波器操作指令示波器是仪表检修过程中最常用的工具之一。
对示波器的正确操作关乎数据采集的有效性和系统、设备的运行安全。
Tektronix THS710A手持式示波器由美国著名通信技术公司泰克（Tektronix）生产。
本报告基于现场操作经验，对该示波器的面板按钮、常用功能及其设置方式做一简单介绍，并总结细化实际应用中的操作指令，方面初学者快速上手。
一、面板按钮功能由上图可以直观地看到，示波器的前面板分为四个主要的区域——菜单区、垂直控制区、水平区控制区和触发区，下面对面板按钮逐一介绍。
1.1、菜单按钮AQUIRE（采集）：设定采集状态。
SAVE/RECALL(保存/再调)：保存或再调出设置状态或波形。
MEASURE（测定）：执行波形自动测定DISPLAY（显示）：改变波形和显示的外观。
CURSOR（光标）：选用示波器的光标。
UTILITY（实用功能）：选用各种系统实用功能。
TRIGGER（触发）：选用触发功能。
HORIZONTAL（水平）：改变波形的水平特性。
VERTICAL（垂直）：调整波形的刻度和位置，设定输入参数。
说明：菜单系统操作步骤：1、按面板上的按钮，显示所需菜单。
2、按菜单读取钮，选择菜单项目。
如出现弹出菜单，继续按读取钮，选择菜单中项目。
可能需按Select Page（选择页）钮以显示附加菜单项目。
3、某些菜单项目需要设定参数，此时可以按右侧+/-按钮改变参数值或按TOGGLE恢复预设值。
4、若OK钮出现，按下此钮确认所选项目。
1.2、专用按钮ON/STBY（开启/等待）METER（万用表）：进入万用表状态。
SCOPE（示波器）：进入示波器状态。
HARD COPY（硬拷贝）：硬拷贝打印初始化。
HOLD（保持）：保持或重新开始示波器的采集。
AUTORANGE（自动量程）：选择自动量程功能。
CLEARMENU（清除菜单）：清除显示出的菜单。
TRIGGER LEVEL（触发电平）：调整触发电平。
SET LEVEL TO 50%（中点设定）：将触发电平调至示波器波形中点。
HORIZONTAL POSITION（水平位置）：调整波形水平位置。
MAG：打开或关闭波形10倍放大功能。
SEC/DIV（秒/刻度）：调整水平刻度比例。
VERTICAL POSITION（垂直位置）：调整波形显示的垂直位置。
WAVEFORM OFF（波形关闭）：消除所选波形的显示。
VOLTS/DIV（电压/刻度）：调整波形垂直刻度比例。
CH1，CH2，MATH，REF A，REF B（通道1、通道2、数学运算、基准A、基准B）二、功能及参数设置2.1、示波器显示界面按下SCOPE按钮进入示波器状态，然后按AUTORANGE，自动设定横、纵坐标和触发器以建立可用显示。
状态显示分为四个部分：状态栏、网格区、波形读数显示行、测定读数区。
状态栏位于显示屏的顶部，用以显示采集和触发状态信息。
其中触发状态信息包括Auto （自动触发）、Trig?（待触发）、PrTrig（采集新的预触发数据）。
网格区显示波形。
底部波形读数栏区显示各通道波形时基和触发信息。
右侧测定读数区包括光标读数和测定读数。
2.2、ACQUIRE（采集）MENUPeak Detect 峰值检测Acquire ModeAverage 平均值Stop AfterSingle Acquisition Sequence 单次采集后自动停止序列2.3、CURSOR（光标）MENUH Bars 水平柱条测定电压Cursor FunctionPaired H、V同时使用Time Units 1/seconds（HZ）Set 0 and 360 with V Bars 相位测量说明：1、使用+\-按钮可以移动选中的光标，按TOGGLE钮可以切换选中的光标。
2、按MAG钮，可以对光标进行微调。
2.4、HORIZONTAL （水平控制）MENUTime BaseMain主时基 设定延迟时间Display T at Trig PtOn 触发点显示符号‘T’说明：使用POSITION 按钮可以选择需要MAG （放大）的部分。
2.5、VERTICAL （垂直控制） MENU （CH1/CH2）CouplingDC AC 耦合方式选择：DC 耦合显示所有输入信号，AC 耦合去除信号中的直流成分Bandwidth Full 全带宽Probe Type Voltage Probe （1×）电压输入模式（可设定探头衰减）2.6、MEAS （测定）MENURemove MeasurementMeasurement 选择移除测定项目 常用测定项目有Pk-Pk （峰峰值），Period （周期）等。
2.7、TRIGGER （触发）触发控制使当波形采集满足一定条件时，示波器自动停止捕获，并显示一段时间内的波形快照以便分析。
触发类型有很多种，最常用的是对输入信号上升或下降边沿满足触发阈值的边沿触发（Edge ）。
说明：1、在菜单中选择触发通道（CH1/CH2）和触发位置Positive Slope（上升沿）/Negative Slope （下降沿）。
2、用TRIGGER LEVEL按钮调整触发电平。
三、应用实例3.1、电压纹波测量纹波就是一个直流电压中的交流成分。
纹波电压会影响系统的工作，带来噪声。
所以电源要有足够的滤波措施，以将纹波限制在一定的幅度以内。
下面以RGL系统EEC机柜SG/MG/LC1机架ALIM±15V电源卡为例说明用该示波器测量电压纹波峰峰值的方法。
1°参考RGL系统维修规程D-MC-I-X-RGL-007/B0 《EEC柜电气与电子板件检查》做好相关准备工作。
2°用示波器通道1探头的两极分别连接电源卡面板上+15V测试孔与0V孔。
3°按ON/STBY钮启动示波器；再按CLEAR MENU钮进入显示界面；再按SCOPE钮进入示波器状态。
然后在前面板进行如下设定：输入通道Coupling（耦合方式）量程设定Probe Type（输入信号）Select Measurement（测定项目）CH1（通道1）AC（交流方式）AUTORANGE（自动量程）Voltage Probe（电压信号）Pk-Pk（峰峰值）4°在屏幕右侧读数区读取电压峰峰值，记录入表分析。
说明：峰峰值测量也可调用H bars（水平柱条），上下移动其使覆盖波形变化区域，在右侧读数去读取△即为峰峰值。
3.2、STARTER（启动）卡延时特性测量该卡位于EEC机柜SG/MG/LC1机架。
启动卡实际上是个时间常数为500ms±10ms的延时开关。
若限位开关是闭合的，则当控制柜上电，或反应堆跳堆开关合上后，经过500ms 的延时，启动卡才向移相卡的脉冲放大器提供24VDC电压。
延时的目的在于避免噪声电压对可控硅栅极的干扰。
下面说明利用示波器测定该卡延时特性的方法。
0V△1°参考RGL系统维修规程D-MC-I-X-RGL-007/B0 《EEC柜电气与电子板件检查》做好相关准备工作。
2°分别确定示波器两个通道的正负极，以CH1为例方法如下：①设置示波器输入耦合方式为DC，CH1波形纵向偏置为0V，适当的垂直刻度值；②把示波器的CH1两个接线端子分别插入ALIM±15V电源卡的0V孔和15V孔，如果电压波形在X轴上方，说明插入0V孔的一端为负极，另一端为正极。
反之同理。
3°在确定通道正负极之后，将示波器通道1连接到本卡上RAMP VISUALIZATION （J1），通道2接到本卡电压输出端OUTPUT VISUALIZATION（J2），两个通道的负极同时连接到ALIM电源卡0V孔。
4°然后对示波器进行如下设定：输入通道Coupling（耦合方式）Probe Type（输入信号）Cursor Function（光标设定）Stop After（采集停止）再进行触发设定：Trigger Type （触发类型）Trigger Source（触发通道）Trigger Slope（触发斜面）触发电平Trigger Position（触发位置）说明：①触发电平值默认以触发斜面初始电压为零参考电压位，调整时在屏幕右侧有→的上下移动作为指示。
②触发通道亦可选择通道2，触发斜面选择上升沿，触发点平＞0V自由设定。
5°调整合适的横、纵坐标以获得最佳的波形显示。
横坐标200mS/DIV；纵坐标CH1：2V/DIV、CH2：5V/DIV；纵坐标偏置CH1：4V、CH2：10V。
6°闭合机架左上角的行程开关，观察到STARTER卡指示灯发光、示波器上显示稳定波形后断开。
7°此时波形应处于HOLD状态，用+\-按钮移动选中的光标到目标位置（如下图），按MAG钮可放大进行微调。
8°读取屏幕右侧光标读数，即为从行程开关闭合到STARTER电压输出由0V跳变至24V的延迟时间，该延迟时间遵从500ms+/-50ms的标准。
9°再次按下HOLD钮返回RUN状态重复3°~8°进行下一个STARTER卡的测量。
