浅谈农机自动驾驶导航系统的工作原理摘要：随着精准农业概念的提出，计算机技术、导航系统技术等在农业机械装备上开始获得广泛的应用。
农机自动驾驶导航系统已经成为现代农业的一个重要组成部分。
越来越多的地区开始使用自动驾驶导航系统进行农业的起垄、播种、喷药、收获等，大大提高了工作效率，降低了农业生产成本，从根本上增加了经济效益。
本文浅析自动驾驶导航系统的组成、工作原理、导航控制原理。
关键词：GNSS接收机、GNSS天线、导航控制器、、转角控制器、导航显示终端等。
一、自动驾驶导航系统工作原理基于卫星导航定位的自动驾驶导航技术直接驱动拖拉机的转向系统，除田间掉头外，在农机作业时可以代替人工操作方向盘（人工控制油门），实现自动驾驶。
自动驾驶导航的基本工作原理是：在导航显示终端（机载田间计算机）中，设定导航线，通过方向轮转角传感器、GNSS接收机、惯导系统获取拖拉机的实时位置和姿态，计算拖拉机与预设导航线的偏离距离和航向，然后通过导航控制器，驱动拖拉机的转向系即时修正拖拉机方向轮的行驶方向。
自动驾驶导航系统在拖拉机的作业过程中，不断进行"测量-控制"动作，使得拖拉机的行走路线无限接近于期望和预设的作业路径。
根据转向操控原理的不同，拖拉机自动驾驶导航可分为机械式自动驾驶导航和液压式自动驾驶导航两类，分别通过步进电动机和液压式驱动拖拉机的转向结构。
二、自动驾驶导航系统的组成自动驾驶导航系统的基本组成部分包括差分信号源、GNSS天线、无线数传电台、GNSS接收机、转角传感器、导航控制器、转向控制器、导航显示终端及导航控制软件等。
1.差分信号源差分信号是拖拉机自动驾驶导航的基础。
差分信号中断后，拖拉机将无法保持厘米级的导航精度，只能停止作业，等待差分信号恢复。
在有条件的区域，可以优先使用地基增强信号，并以星基增强信号作为热备份，以保障作业的连续性。
差分信号播发途径包括：①通过无线电台播发，拖拉机也配置一套无线数传电台。
基于视觉导航的拖拉机自动驾驶系统
2018年第5期基于视觉导航的拖拉机自动驾驶系统方啸，贡军，郑嘉伟，刘益军（中联重机股份有限公司，安徽芜湖241080）摘要：伴随着新一轮科技革命浪潮的到来，农业机械的发展正逐步从传统机械化农业装备向智能化、信息化、无人化农业装备升级。
拖拉机自动驾驶是农业机械装备智能化、信息化、无人化的典型应用。
文章在传统拖拉机北斗导航的基础上，融入视觉检测技术，阐述了基于视觉导航的拖拉机自动驾驶系统的组成及其工作原理，并将系统在中联重机的拖拉机上进行了应用测试。
关键词：视觉导航；自动驾驶；拖拉机项目名称：中大马力拖拉机动力换挡技术研究与应用（17030701043）作者简介：方啸（1985-），男，安徽芜湖人，博士，工程师，主要研究方向：自动驾驶。
拖拉机自动驾驶是农业机械装备智能化、信息化、无人化的典型应用。
传统的拖拉机自动驾驶采用定位导航技术，通过传感器技术、差分定位技术，实现全局路径规划，进而实现拖拉机自动驾驶。
本文在传统拖拉机自动驾驶的基础上，引入视觉检测技术。
一方面，通过视觉检测技术实现局部路径规划，为全局路径规划提供相应的补偿，保证在定位信号受到干扰时，拖拉机自动驾驶系统仍能正常运行；另一方面，通过对前方环境的检测，实现碰撞预警功能，提升拖拉机自动驾驶的安全性。
1拖拉机自动驾驶背景概述拖拉机自动驾驶技术是精准农业的重要基础以及关键技术，在此系统的辅助下，配套适合的农具，能实现耕种、播种、施肥等智能化及无人化。
其优点：①可24小时全天候不间断作业，提高农业作业面积，不受天气因素干扰，保证作业精度；②作业精度高，减少农业作业的重复面积，提高作业效率；③减轻驾驶员的劳动强度，使驾驶员从复杂繁忙的工作中解放出来，作业时有更多的精力与时间关注机车和机具的运行情况，可以降低人力成本，提高土地利用率。
2拖拉机视觉导航自动驾驶系统设计视觉导航自动驾驶系统由基站、接收机、角度传感器、摄像头、控制器、显示器、方向控制器组成（图1）。
农业机械北斗辅助驾驶系统鉴定大纲
农业机械北斗辅助驾驶系统鉴定大纲

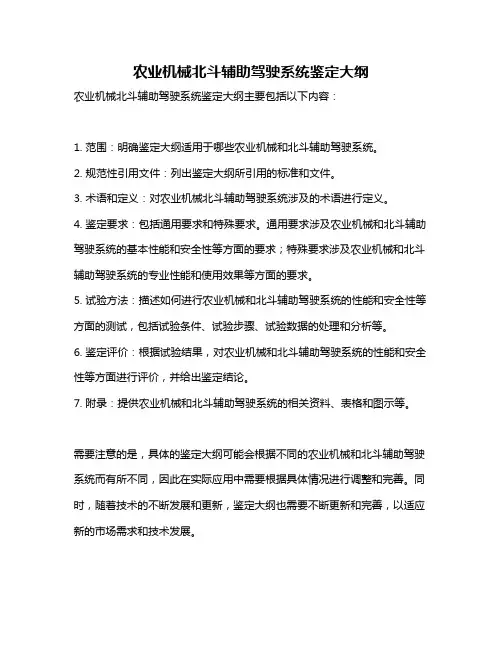

农业机械北斗辅助驾驶系统鉴定大纲主要包括以下内容：

1. 范围：明确鉴定大纲适用于哪些农业机械和北斗辅助驾驶系统。
2. 规范性引用文件：列出鉴定大纲所引用的标准和文件。
3. 术语和定义：对农业机械北斗辅助驾驶系统涉及的术语进行定义。
4. 鉴定要求：包括通用要求和特殊要求。
通用要求涉及农业机械和北斗辅助驾驶系统的基本性能和安全性等方面的要求；特殊要求涉及农业机械和北斗辅助驾驶系统的专业性能和使用效果等方面的要求。
5. 试验方法：描述如何进行农业机械和北斗辅助驾驶系统的性能和安全性等方面的测试，包括试验条件、试验步骤、试验数据的处理和分析等。
6. 鉴定评价：根据试验结果，对农业机械和北斗辅助驾驶系统的性能和安全性等方面进行评价，并给出鉴定结论。
7. 附录：提供农业机械和北斗辅助驾驶系统的相关资料、表格和图示等。
需要注意的是，具体的鉴定大纲可能会根据不同的农业机械和北斗辅助驾驶系统而有所不同，因此在实际应用中需要根据具体情况进行调整和完善。
同时，随着技术的不断发展和更新，鉴定大纲也需要不断更新和完善，以适应新的市场需求和技术发展。
