电子制作从零开始
从零开始学电子制作
电容器的选用涉及到很多问题。首先是耐压的问题。加在一个电容器的两端的电压超过了它的额定电压,电容器就会被击穿损坏。一般电解电容的耐压分档为6.3V,10V,16V,25V,50V等。
4. 前者比后者漏电稍小。
图1图2
注意事项:
新烙铁使用前,应用细砂纸将烙铁头打光亮,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。这样做,可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。
2.数字万用表
第二章:
1.介绍半导体(二极管、三极管)
2.解说“光控照明灯”电路
3.焊接电路+调试指导
第三章:
1.介绍集成电路(封装、555)
2.解说“自动闪光灯”电路
3.焊接电路+调试指导
总结学习
附录:自学提高篇
1.焊接技术
2.声控延时开关
3.用4017制作流水灯
4.简易音频功放
5.学习方法及资料介绍
第一章
常用工具介绍:
剪线钳:顾名思义,剪导线用的。
工具刀:“破坏”用的。
吸锡器:当你把电路板弄得焊锡太多,或要拆元器件的时候,它是个好帮手。
镊子:元器件都是比较小的东西,而且焊接的时候,引脚和元件本身都很烫。
尖嘴钳:夹持东西用。
螺丝刀:帮别人修东西的时候,总得拆开吧。
微型手钻:自己做电路板必不可少的工具。
剥线钳:快速方便的剥去导线的外皮必备。

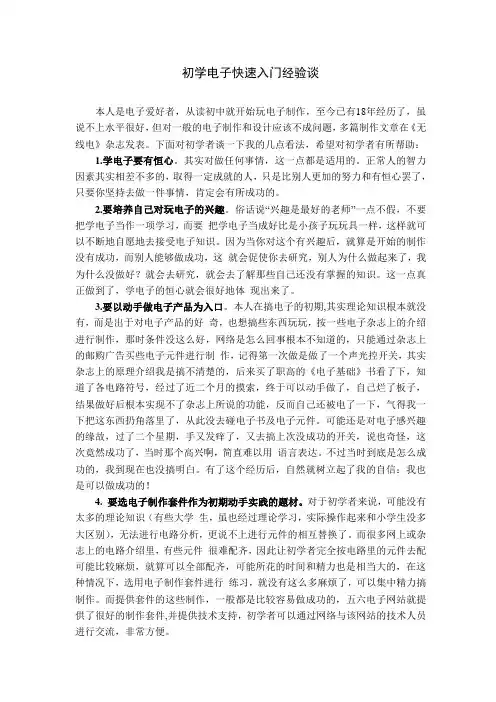

初学电子快速入门经验谈
初学电子快速入门经验谈本人是电子爱好者,从读初中就开始玩电子制作,至今已有18年经历了,虽说不上水平很好,但对一般的电子制作和设计应该不成问题,多篇制作文章在《无线电》杂志发表。
下面对初学者谈一下我的几点看法,希望对初学者有所帮助:1.学电子要有恒心。
其实对做任何事情,这一点都是适用的。
正常人的智力因素其实相差不多的,取得一定成就的人,只是比别人更加的努力和有恒心罢了,只要你坚持去做一件事情,肯定会有所成功的。
2.要培养自己对玩电子的兴趣。
俗话说“兴趣是最好的老师”一点不假,不要把学电子当作一项学习,而要把学电子当成好比是小孩子玩玩具一样,这样就可以不断地自愿地去接受电子知识。
因为当你对这个有兴趣后,就算是开始的制作没有成功,而别人能够做成功,这就会促使你去研究,别人为什么做起来了,我为什么没做好?就会去研究,就会去了解那些自己还没有掌握的知识。
这一点真正做到了,学电子的恒心就会很好地体现出来了。
3.要以动手做电子产品为入口。
本人在搞电子的初期,其实理论知识根本就没有,而是出于对电子产品的好奇,也想搞些东西玩玩,按一些电子杂志上的介绍进行制作,那时条件没这么好,网络是怎么回事根本不知道的,只能通过杂志上的邮购广告买些电子元件进行制作,记得第一次做是做了一个声光控开关,其实杂志上的原理介绍我是搞不清楚的,后来买了职高的《电子基础》书看了下,知道了各电路符号,经过了近二个月的摸索,终于可以动手做了,自己烂了板子,结果做好后根本实现不了杂志上所说的功能,反而自己还被电了一下,气得我一下把这东西扔角落里了,从此没去碰电子书及电子元件。
可能还是对电子感兴趣的缘故,过了二个星期,手又发痒了,又去搞上次没成功的开关,说也奇怪,这次竟然成功了,当时那个高兴啊,简直难以用语言表达。
不过当时到底是怎么成功的,我到现在也没搞明白。
有了这个经历后,自然就树立起了我的自信:我也是可以做成功的!4. 要选电子制作套件作为初期动手实践的题材。
从零开始学电路设计技术
从零开始学电路设计技术简介电路设计技术是现代电子领域的核心技能之一。
无论是从事电子产品设计、电路板布局还是系统集成,电路设计都是不可或缺的基础知识。
本文档将从零开始介绍电路设计技术的基本概念、方法和实践,帮助初学者快速入门。
电路设计基础知识在研究电路设计技术之前,我们需要掌握一些基础知识:电子元器件了解各种电子元器件的基本特性对于电路设计至关重要。
常见的电子元器件包括电阻、电容、电感、二极管、晶体管等。
通过研究它们的特性和应用,我们可以更好地理解电路的工作原理。
电路理论电路理论是电路设计的基础。
掌握欧姆定律、基尔霍夫定律、诺顿定理等基本理论可以帮助我们分析和解决电路中的问题。
此外,掌握数字电路和模拟电路的基本概念和差异也是必要的。
工具和软件电路设计常用的工具和软件可以帮助我们完成电路设计和仿真。
其中,常见的工具包括示波器、万用表、函数信号发生器等。
而软件方面,LTspice、Eagle、Altium Designer等是常见的电路设计软件,它们提供了方便快捷的设计和仿真环境。
电路设计流程了解电路设计的基本流程可以帮助我们更加高效地进行设计工作。
下面是一个典型的电路设计流程:1. 明确需求:了解设计需求和目标,包括功能、性能等方面的要求。
2. 电路设计原理:通过理论知识和先前的经验选择合适的电路拓扑结构和元器件。
3. 电路分析和仿真:使用电路设计软件进行电路分析和仿真,验证电路的性能和功能。
4. 电路布局和布线:将电路设计转化为电路板上的实际布局和布线。
要考虑信号完整性、电磁兼容性等因素。
5. 电路板制造和组装:将电路板和元器件制造和组装成最终的实物。
6. 测试和调试:对制作好的电路进行测试和调试,保证其在实际使用中的正常工作。
7. 优化和改进:根据测试和调试的结果,对电路进行优化和改进,提高性能和稳定性。
研究资源和实践机会要提高电路设计技术,除了系统研究,还需要实践和积累经验。
以下是一些研究资源和实践机会的推荐:1. 研究资源:查阅相关的电路设计教材、参加在线课程和培训,了解最新的电路设计技术动态。
电子制作初学者入门资料
电子制作初学者入门2008年9月目录一、工具篇常用工具,材料及使用二、元器件篇1.认识电阻电容2.初识半导体器件3.奇妙的集成电路三、动手制作篇1.光控自动照明灯2.声控延时开关3.流水灯4.简易音频功放四、自学提高篇学习方法及资料介绍工具篇1.电烙铁(编者寄语:一切的开始,配上焊锡丝和松香助焊剂,电路板便是你的艺术舞台)电烙铁分为外热式(图1)和内热式(图2)两种,外热式的一般功率都较大。
主要区别:1. 内热式和外热式电烙铁的区别,主要在加热方式的不同。
2. 另外,它们所用的烙铁头形状,前者是空心筒状;后者为实心杆状。
3. 前者预热时间较短,但受气温影响稍大,尤其小功率型;相对,后者预热时间稍长。
4. 前者比后者漏电稍小。
图1 图2 注意事项:新烙铁使用前,应用细砂纸将烙铁头打光亮,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。
这样做,可以便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。
2.数字万用表(编者寄语:最常用的工具,前几年还属于奢侈品的数字万用表现在已经是无线电爱好者手中最常用的仪表了)数字式测量仪表已成为主流,有取代模拟式仪表的趋势。
与模拟式仪表相比,数字式仪表灵敏度高,准确度高,显示清晰,过载能力强,便于携带,使用更简单。
形形色色的数字万用表:使用方法:参考说明书和相关书籍3.其他工具(编者寄语:工具虽多,样样有用)剪线钳:顾名思义,剪导线用的。
吸锡器:当你把电路板弄得焊锡太多,或要拆元器件的时候,它是个好帮手。
工具刀:破坏用的。
镊子:元器件都是比较小的东西,而且焊接的时候,引脚和元件本身都很烫。
螺丝刀:帮别人修东西的时候,总的拆开吧。
尖嘴钳:夹持东西用。
微型手钻:自己做电路板必不可少的工具。
剥线钳:快速方便的剥去导线的外皮必备。
4.必要材料(编者寄语:巧妙的使用材料,将会有奇妙的效果)面包板:主要用于调试电路,引脚之间的连接大都用导线,有人称之为面包板上的插花艺术。
从零开始学电子制作
电子制作德江铭信特邦电子科技有限公司监制(目录)第一章:1. 基本工具的介绍(电烙铁、万用表等)2・介绍两种元件(电阻、电容)3. 自由焊接十个电阻,加上电烙铁、吸锡器的使用4.第二章:1. 介绍半导体(二极管、三极管)2・解说“光控照明灯”电路3. 焊接电路+调试指导4・第三章:1. 介绍集成电路(封装、555)2・解说“自动闪光灯”电路3. 焊接电路+调试指导总结学习附录:自学提高篇1. 焊接技术2・声控延时开关3. 用4017制作流水灯4. 简易音频功放5. 学习方法及资料介绍常用工具介绍:第一章1.电烙铁(编者寄语:一切的开始,配上焊锡丝和松香助焊剂.电路板便是你的艺术舞台) 电烙铁分为外热式(图1)和内热式(图2)两种,外热式的一般功率都较大。
区别: L 内热式和外热式电烙铁的区别,主要在加热方式的不同。
2. 另外,它们所用的烙铁头形状,前者是空心筒状;后者为实心杆状。
3.前者预热时间较短,但受气温影响稍大,尤其小功率型:相对,后者预热时间稍长。
4. 前者比后者漏电稍小。
烙铁使 用前,应 用细砂 1图2注 事项:新 肚34系刃电恪仪 、、手柄史邊炊球里友热芯J 谨新设计违接站构更可靠耐用纸将烙 铁头打光亮,通电烧热,蘸上松香后用烙铁头刃而接触 焊锡丝,使烙铁头上均匀地镀上一层锡。
这样做,可以 便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧 化而发黑,可用钢挫挫去表层氧化物,使其露出金属光 泽后,重新镀锡,才能使用。
2.数字万用表(编者寄语:最常用的工具,前几年还属于奢侈品的数字万用表现在已经是无线电爱好者手中最常用的仪表了) 数字式测量仪表已成为主流.有取代模拟式仪表的趋势。
与模拟式仪表相比,数字式仪 表灵敏度高,准确度高,显示淸晰,过载能力强,便于携带,使用更简单。
使用方法:参考说明书和相关书籍。
样有用)剪线钳:顾名思义,剪导线用的。
工具刀:“破坏”用的。
吸锡器:当你把电路板弄得焊锡太多,或要拆元器件的时候,它是个好帮手。
从零开始学电子制作
学习电子制作德江铭信特邦电子科技有限公司监制(目录)第一章:1.基本工具的介绍(电烙铁、万用表等)2.介绍两种元件(电阻、电容)3.自由焊接十个电阻,加上电烙铁、吸锡器的使用第二章:1.介绍半导体(二极管、三极管)2.解说“光控照明灯”电路3.焊接电路+调试指导第三章:1.介绍集成电路(封装、555)2.解说“自动闪光灯”电路3.焊接电路+调试指导总结学习附录:自学提高篇1.焊接技术2.声控延时开关3.用4017制作流水灯4.简易音频功放5.学习方法及资料介绍第一章常用工具介绍:1.电烙铁(编者寄语:一切的开始,配上焊锡丝和松香助焊剂,电路板便是你的艺术舞台)电烙铁分为外热式(图1)和内热式(图2)两种,外热式的一般功率都较大。
区别:1.内热式和外热式电烙铁的区别,主要在加热方式的不同。
2.另外,它们所用的烙铁头形状,前者是空心筒状;后者为实心杆状。
3.前者预热时间较短,但受气温影响稍大,尤其小功率型;相对,后者预热时间稍长。
4.前者比后者漏电稍小。
图1 图2注意事项:新烙铁使用前,应用细砂纸将烙铁头打光亮,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。
这样做,可以便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。
2.数字万用表(编者寄语:最常用的工具,前几年还属于奢侈品的数字万用表现在已经是无线电爱好者手中最常用的仪表了)数字式测量仪表已成为主流,有取代模拟式仪表的趋势。
与模拟式仪表相比,数字式仪表灵敏度高,准确度高,显示清晰,过载能力强,便于携带,使用更简单。
使用方法:参考说明书和相关书籍。
3.其他工具(编者寄语:工具虽多,样样有用)剪线钳:顾名思义,剪导线用的。
工具刀:“破坏”用的。
吸锡器:当你把电路板弄得焊锡太多,或要拆元器件的时候,它是个好帮手。
镊子:元器件都是比较小的东西,而且焊接的时候,引脚和元件本身都很烫。
新手学习电子制作基础
新手学习电子制作基础电子制作是现代科技领域中的重要一环,越来越多的人对电子制作产生了兴趣。
无论是电子爱好者还是学生学习科技知识,了解电子制作的基础知识是必不可少的。
本文将为新手学习电子制作基础提供一些指导和建议。
一、了解电子制作的基础概念在学习电子制作之前,了解一些基础概念非常重要。
首先,电子制作是通过将各种电子元件连接在一起以实现特定功能的过程。
常见的电子元件包括电阻、电容、二极管、晶体管等。
其次,电路是电子元件的连接方式,可以分为串联电路和并联电路等不同类型。
最后,了解一些常用的电子制作工具和仪器,如焊台、万用表、示波器等,对于实际操作非常有帮助。
二、学习电子元件的基本原理电子元件是电子制作中的基础,了解其基本原理是学习电子制作的关键。
首先,电阻是控制电流流动的关键元件,其阻值决定了电流的大小。
其次,电容是储存电荷的元件,可以存储电能并在需要时释放电能。
再次,二极管是只允许电流单向通过的元件,常用于整流和信号处理。
最后,晶体管是一种放大信号的元件,可以控制电路的电流和电压。
三、了解常见的电路连接方式电子制作中的电路连接方式多种多样,掌握一些常见的连接方式对于新手学习电子制作非常重要。
首先,串联电路是将电子元件依次连接在一起的方式,电流在电路中只能沿一个路径流动。
其次,并联电路是将电子元件并联在一起的方式,电流在电路中可以分流。
了解这些连接方式的特点和应用可以帮助新手更好地理解电子制作。
四、实践操作和项目制作学以致用是学习电子制作的重要方法之一。
通过实践操作和项目制作,新手可以将理论知识应用到实际中,并提升自己的技能水平。
首先,可以选择一些简单的电子元件进行实践操作,如通过焊接电阻和LED灯来制作一个简单的电路。
其次,可以挑战一些项目制作,如制作一个简单的闹钟或者温度监测器。
通过这些实践,新手可以逐渐提升自己的技能和理解电子制作的能力。
五、参与电子制作社区和交流平台加入电子制作社区和交流平台是新手学习电子制作的另一种途径。
电子制作初学者入门
电子制作初学者入门目录一、工具篇常用工具,材料及使用二、元器件篇1.认识电阻电容2.初识半导体器件3.奇妙的集成电路三、动手制作篇1.光控自动照明灯2.声控延时开关3.流水灯4.简易音频功放四、自学提高篇学习方法及资料介绍工具篇1.电烙铁(编者寄语:一切的开始,配上焊锡丝和松香助焊剂,电路板便是你的艺术舞台)电烙铁分为外热式(图1)和内热式(图2)两种,外热式的一般功率都较大。
主要区别:1. 内热式和外热式电烙铁的区别,主要在加热方式的不同。
2. 另外,它们所用的烙铁头形状,前者是空心筒状;后者为实心杆状。
3. 前者预热时间较短,但受气温影响稍大,尤其小功率型;相对,后者预热时间稍长。
4. 前者比后者漏电稍小。
图1 图2 注意事项:新烙铁使用前,应用细砂纸将烙铁头打光亮,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。
这样做,可以便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。
2.数字万用表(编者寄语:最常用的工具,前几年还属于奢侈品的数字万用表现在已经是无线电爱好者手中最常用的仪表了)数字式测量仪表已成为主流,有取代模拟式仪表的趋势。
与模拟式仪表相比,数字式仪表灵敏度高,准确度高,显示清晰,过载能力强,便于携带,使用更简单。
形形色色的数字万用表:使用方法:参考说明书和相关书籍3.其他工具(编者寄语:工具虽多,样样有用)剪线钳:顾名思义,剪导线用的。
吸锡器:当你把电路板弄得焊锡太多,或要拆元器件的时候,它是个好帮手。
工具刀:破坏用的。
镊子:元器件都是比较小的东西,而且焊接的时候,引脚和元件本身都很烫。
螺丝刀:帮别人修东西的时候,总的拆开吧。
尖嘴钳:夹持东西用。
微型手钻:自己做电路板必不可少的工具。
剥线钳:快速方便的剥去导线的外皮必备。
4.必要材料(编者寄语:巧妙的使用材料,将会有奇妙的效果)面包板:主要用于调试电路,引脚之间的连接大都用导线,有人称之为面包板上的插花艺术。
学习如何进行简单的电子制作
学习如何进行简单的电子制作在现代科技高度发达的时代,电子制作已成为一门受追捧的技能。
通过学习电子制作,我们可以理解和掌握电子设备的内部工作原理,甚至可以自己动手制作一些简单的电子产品。
本文将介绍一些学习简单电子制作的基础知识和步骤,希望能够帮助读者入门电子制作。
1. 了解基础知识在开始电子制作之前,首先需要对电子基础知识有所了解。
例如,了解电流、电压和电阻的概念,能够正确使用电路图进行分析和设计。
同时,学习使用一些基本的电子元件,如电阻、电容和晶体管等。
2. 配备必要工具和材料进行电子制作需要一些基础工具和材料,例如万用表、焊接工具、电线、电子元件等。
根据自己需要的项目,合理选择和准备这些工具和材料,确保能够顺利进行制作。
3. 学习焊接技术焊接是电子制作中必不可少的一步。
学习焊接技术可以使我们能够将电子元件连接在一起,并且确保焊接点的牢固和可靠性。
掌握正确的焊接方法和技巧是非常重要的,通过不断练习和实践,我们可以提高焊接的技术水平。
4. 开始简单的电子制作项目一旦掌握了基础知识和焊接技术,我们可以尝试一些简单的电子制作项目。
例如,制作一个LED闪烁的电路板,或者制作一个简单的温度传感器等。
这些项目可以帮助我们进一步理解电子设备的工作原理,提高我们的实践能力。
5. 参与开源电子项目社区参与开源电子项目社区可以使我们与其他电子爱好者交流和分享经验。
这些社区经常有一些电子制作的挑战赛和项目分享,参与其中可以拓宽我们的视野,提高我们的电子制作能力。
总结起来,学习如何进行简单的电子制作需要掌握基础知识,配备必要的工具和材料,学习焊接技术,并且实践一些简单的项目。
通过这些学习和实践,我们可以不断提升自己的电子制作技能,开发出更加复杂和有趣的电子产品。
希望本文能够帮助读者快速入门电子制作,并且在未来的学习和实践中有所收获。
电子制作从零开始(DOC)
电子制作从零开始课程介绍(目录)第一章:1.基本工具的介绍(电烙铁、万用表等) (1)2.介绍两种元件(电阻、电容) (3)3.自由焊接十个电阻,加上电烙铁、吸锡器的使用 (4)第二章:1.介绍半导体(二极管、三极管) (5)2.解说“光控照明灯”电路 (8)3.焊接电路+调试指导 (8)第三章:1.介绍集成电路(封装、555) (9)2.解说“自动闪光灯”电路 (10)3.焊接电路+调试指导 (10)总结学习附录:自学提高篇1.焊接技术 (11)2.声控延时开关 (13)3.用4017制作流水灯 (14)4.简易音频功放 (15)5.学习方法及资料介绍 (16)第一章常用工具介绍:1.电烙铁(编者寄语:一切的开始,配上焊锡丝和松香助焊剂,电路板便是你的艺术舞台)电烙铁分为外热式(图1)和内热式(图2)两种,外热式的一般功率都较大。
区别:1.内热式和外热式电烙铁的区别,主要在加热方式的不同。
2.另外,它们所用的烙铁头形状,前者是空心筒状;后者为实心杆状。
3.前者预热时间较短,但受气温影响稍大,尤其小功率型;相对,后者预热时间稍长。
4.前者比后者漏电稍小。
图1 图2注意事项:新烙铁使用前,应用细砂纸将烙铁头打光亮,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。
这样做,可以便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。
2.数字万用表(编者寄语:最常用的工具,前几年还属于奢侈品的数字万用表现在已经是无线电爱好者手中最常用的仪表了)数字式测量仪表已成为主流,有取代模拟式仪表的趋势。
与模拟式仪表相比,数字式仪表灵敏度高,准确度高,显示清晰,过载能力强,便于携带,使用更简单。
使用方法:参考说明书和相关书籍。
3.其他工具(编者寄语:工具虽多,样样有用)剪线钳:顾名思义,剪导线用的。
工具刀:“破坏”用的。
吸锡器:当你把电路板弄得焊锡太多,或要拆元器件的时候,它是个好帮手。
简单电子制作
简单电子制作电子制作是一项非常有趣的活动。
它需要一系列的工具和技能,可以制造出各种各样的电子设备和电路。
尤其对于初学者来说,简单电子制作是一个很好的入门选择。
本文将介绍一些简单电子制作的基本知识和技术。
1. 电路板制作电路板是电子设备中最常见的组成部分之一,它用于连接各种电子元件形成电路。
制作一张简单的电路板需要一定的工具和材料。
首先,需要使用电路图设计软件来设计电路的布局。
然后,将其打印在电路板上,并使用化学药品腐蚀出铜线路。
最后,在铜线路上焊上电子元件,即可完成一个简单的电路板。
2. LED灯制作LED灯是一种非常流行的电子元件,它可以显示不同的颜色和亮度,非常适用于制作电子玩具和装饰品。
制作一个简单的LED灯只需要一个LED元件、一个电池、一个开关和一些线路。
将所有元件连接起来,就可以点亮LED灯。
3. 蜂鸣器制作蜂鸣器是一种用于制造声音的电子元件,它可以产生不同的声音效果。
制作一个简单的蜂鸣器只需要一个蜂鸣器元件、一个电阻和一些线路。
将所有元件连接起来,并用一个开关来控制蜂鸣器的开关状态,就可以制作出一个简单的电子蜂鸣器。
4. 小型电子时钟制作制作一个小型电子时钟需要一些额外的材料和技术。
它通常由一个时钟芯片、一块LCD显示屏、一个水晶元件和一些线路组成。
通过将所有元件连接起来,并编程时钟芯片,就可以制作出一个简单的小型电子时钟。
总体来说,简单电子制作需要一些基本的技术和工具,但对于初学者来说,它是一个很好的入门选择。
通过掌握这些基本技能,你将能够制造出各种各样的电子设备和电路,并将电子制作变成一项有趣的爱好。
从零开始学电子制造技术
从零开始学电子制造技术简介电子制造技术是现代制造业中重要的一项技术,涉及到电子元件的制造、组装和测试等方面。
对于想要进入电子制造领域的人来说,了解基本的电子制造技术是必不可少的。
本文将从零开始,介绍电子制造技术的基本概念、原理和应用,帮助初学者快速入门。
电子制造技术的基础知识了解电子制造技术前,有几个基础概念需要掌握。
首先是电子元件,它是电子装置的最基本组成部分,例如晶体管、电阻、电容等。
其次是电路板,它是电子元件的载体,起到连接和支撑的作用。
此外,电子制造涉及到的材料、设备和工艺等也需要了解。
电子制造技术的主要流程电子制造技术的主要流程通常包括设计、生产和测试三个环节。
设计环节负责电子产品的设计和电路板的布局。
生产环节则涉及到电子元件的生产和电路板的制造和组装。
最后,测试环节用于验证电子产品的质量和可靠性。
电子制造技术的应用领域电子制造技术广泛应用于各个领域,如通信、消费电子、汽车电子等。
通信领域中的手机、电视等消费电子产品,汽车电子领域中的汽车电路板,都离不开电子制造技术的支持。
了解电子制造技术不仅能提高个人技能,还能为就业提供更多机会。
学习电子制造技术的方法要学好电子制造技术,可以从以下几个方面入手。
1.通过参加相关的培训课程或在线学习平台来学习理论知识和实践技巧。
2.阅读相关的书籍和技术文档,了解电子制造技术的最新发展和应用。
3.参与实际的项目和实践活动,将理论知识应用到实际中,提高技能和经验。
总结电子制造技术是一个广阔的领域,需要掌握一定的基础知识和实践技能。
通过本文的介绍,希望读者能够对电子制造技术有一个初步的了解,并通过进一步学习和实践,提高自己在该领域的能力和素质。
电子设计从零开始_第2版
电子设计从零开始_第2版一、认识电子设计电子设计,顾名思义,就是利用电子元器件和电子技术进行产品设计的过程。
从零开始学习电子设计,意味着我们将从最基础的知识入手,逐步掌握电子设计的核心技巧。
在这个充满创新与挑战的领域,我们将一起探索电子世界的奥秘。
1. 电子元器件的认知电子元器件是电子设计的基石,了解和掌握各种元器件的性能和用途至关重要。
下面,我们将介绍一些常见的电子元器件:(1)电阻:电阻是一种阻碍电流流动的元件,用于调节电路中的电流和电压。
(2)电容:电容用于储存电能,具有滤波、耦合、旁路等功能。
(3)二极管:二极管具有单向导电性,常用于整流、稳压等电路。
(4)三极管:三极管是放大器和开关电路中的关键元件,具有放大信号和开关控制功能。
(5)集成电路:集成电路是将大量电子元器件集成在一块芯片上,实现特定功能的电路。
2. 电子设计软件的应用(1)Altium Designer:一款功能强大的电子设计自动化软件,适用于原理图设计、PCB布线、仿真等。
(2)Cadence:一款广泛应用于集成电路设计的软件,包括原理图设计、版图设计、仿真等功能。
(3)Proteus:一款适用于电子电路仿真、单片机仿真的软件,可进行虚拟实验。
3. 电子设计的基本流程(1)需求分析:明确设计目标,分析产品功能、性能等需求。
(2)方案设计:根据需求选择合适的电子元器件和电路,绘制原理图。
(3)PCB设计:根据原理图进行PCB布线,制作电路板。
(4)电路调试:搭建电路,进行调试,确保电路性能达到预期。
(5)产品测试:对设计完成的产品进行功能测试、性能测试,确保产品质量。
二、动手实践,积累经验1. 简单电路的制作在学习初期,可以从制作一些简单的电路开始,如:(1)LED闪烁灯:通过控制LED的亮灭,了解基本的开关电路原理。
(2)音频放大器:利用三极管和运放,学习音频信号放大的基本知识。
(3)电池充电器:制作一个简单的锂电池充电器,掌握电源管理电路的设计。
电子制作从零开始修订版精品文档18页
电子制作从零开始机电工程学院科协课程介绍(目录)第一章:1、介绍两种元件(电阻、电容) (1)2、介绍半导体(二极管、三极管) (2)3、介绍集成电路(封装) (4)第二章:1、基本工具的介绍(电烙铁、万用表等) (5)2、手工焊基本知识 (7)3、自由焊接十个电阻,加上电烙铁、吸锡器的使用 (7)第三章:1、二极管、三极管原理知识 (9)2、555原理知识 (10)3、解说“自动闪光灯”电路 (11)附录:自学提高篇1.声控延时开关 (12)2.用4017制作流水灯 (13)3.简易音频功放 (14)4.解说“光控照明灯”电路 (15)5.学习方法及资料介绍 (16)第一章·认识电阻电容:电阻器的种类电阻器的种类有很多,通常分为三大类:固定电阻,可变电阻,特种电阻。
电阻器也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”,它是电子产品和电子制作中用的最多的。
当然在一些微型产品中,会用到1/16瓦的电阻,它的个头小多了。
再者就是微型片状电阻。
电阻器的标识在电阻器的标示上,国际上惯用“色环标注法”。
“色环电阻”占据着电阻器元件的主流地位。
“色环电阻”顾名思义,就是在电阻器上用不同颜色的环来表示电阻的规格。
有的是用4个色环表示,有的用5个。
有区别么?是的。
4环电阻,一般是碳膜电阻,用3个色环来表示阻值,用1个色环表示误差。
5环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环也是表示误差。
下表是色环电阻的颜色-数码对照表:颜色有效数字乘数允许偏差黑色0 10的0次方棕色 1 10的1次方+/- 1%红色 2 10的2次方+/- 2%橙色 3 10的3次方-----黄色 4 10的4次方-----绿色 5 10的5次方+/- 0.5%蓝色 6 10的6次方+/- 0.2%紫色7 10的7次方+/- 0.1%灰色8 10的8次方-----白色9 10的9次方+5~-20% 无色----- ----- +/- 20%银色----- 10的-2次方+/- 10%金色----- 10的-1次方+/- 5%例子:如图电阻,第1环绿色(5),第2环蓝色(6),第3环黑色(0),第4环棕色(1),那么它的电阻值是560,第4环是添0的个数,这个电阻添1个0,所以它的实际阻值是5600Ω,即5.6kΩ;第5环为误差,这里是1%。
电子制作初学者入门共23页文档
电子制作初学者入门2019年9月目录一、工具篇常用工具,材料及使用二、元器件篇1.认识电阻电容2.初识半导体器件3.奇妙的集成电路三、动手制作篇1.光控自动照明灯2.声控延时开关3.流水灯4.简易音频功放四、自学提高篇学习方法及资料介绍工具篇1.电烙铁(编者寄语:一切的开始,配上焊锡丝和松香助焊剂,电路板便是你的艺术舞台)电烙铁分为外热式(图1)和内热式(图2)两种,外热式的一般功率都较大。
主要区别:1. 内热式和外热式电烙铁的区别,主要在加热方式的不同。
2. 另外,它们所用的烙铁头形状,前者是空心筒状;后者为实心杆状。
3. 前者预热时间较短,但受气温影响稍大,尤其小功率型;相对,后者预热时间稍长。
4. 前者比后者漏电稍小。
图1 图2 注意事项:新烙铁使用前,应用细砂纸将烙铁头打光亮,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。
这样做,可以便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。
2.数字万用表(编者寄语:最常用的工具,前几年还属于奢侈品的数字万用表现在已经是无线电爱好者手中最常用的仪表了)数字式测量仪表已成为主流,有取代模拟式仪表的趋势。
与模拟式仪表相比,数字式仪表灵敏度高,准确度高,显示清晰,过载能力强,便于携带,使用更简单。
形形色色的数字万用表:使用方法:参考说明书和相关书籍3.其他工具(编者寄语:工具虽多,样样有用)剪线钳:顾名思义,剪导线用的。
吸锡器:当你把电路板弄得焊锡太多,或要拆元器件的时候,它是个好帮手。
工具刀:破坏用的。
镊子:元器件都是比较小的东西,而且焊接的时候,引脚和元件本身都很烫。
螺丝刀:帮别人修东西的时候,总的拆开吧。
尖嘴钳:夹持东西用。
微型手钻:自己做电路板必不可少的工具。
剥线钳:快速方便的剥去导线的外皮必备。
4.必要材料(编者寄语:巧妙的使用材料,将会有奇妙的效果)面包板:主要用于调试电路,引脚之间的连接大都用导线,有人称之为面包板上的插花艺术。
电子DIY基础教程 --- 献给初学者
第一章:基本元件第一节电阻器电阻,英文名resistance,通常缩写为R,它是导体的一种基本性质,与导体的尺寸、材料、温度有关。
欧姆定律说,I=U/R,那么R=U/I,电阻的基本单位是欧姆,用希腊字母“Ω”表示,有这样的定义:导体上加上一伏特电压时,产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上,“电阻”说的是一种性质,而通常在电子产品中所指的电阻,是指电阻器这样一种元件。
师傅对徒弟说:“找一个100欧的电阻来!”,指的就是一个“电阻值”为100欧姆的电阻器,欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧(kΩ),兆欧(MΩ)。
一、电阻器的种类电阻器的种类有很多,通常分为三大类:固定电阻,可变电阻,特种电阻。
在电子产品中,以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类,但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻,还有近年来开始广泛应用的片状电阻。
型号命名很有规律,R代表电阻,T-碳膜,J-金属,X-线绕,是拼音的第一个字母。
在国产老式的电子产品中,常可以看到外表涂覆绿漆的电阻,那就是RT型的。
而红颜色的电阻,是RJ型的。
一般老式电子产品中,以绿色的电阻居多。
为什么呢?这涉及到产品成本的问题,因为金属膜电阻虽然精度高、温度特性好,但制造成本也高,而碳膜电阻特别价廉,而且能满足民用产品要求。
电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”,它是电子产品和电子制作中用的最多的。
当然在一些微型产品中,会用到1/16瓦的电阻,它的个头小多了。
再者就是微型片状电阻,它是贴片元件家族的一员,以前多见于进口微型产品中,现在电子爱好者也可以买到了(做无线窃听器?)二、电阻器的标识这些直接标注的电阻,在新买来的时候,很容易识别规格。
可是在装配电子产品的时候,必须考虑到为以后检修的方便,把标注面朝向易于看到的地方。
所以在弯脚的时候,要特别注意。
在手工装配时,多这一道工序,不是什么大问题,但是自动生产线上的机器没有那么聪明。
电子制作入门知识
电子制作入门知识您一定玩过手电筒。
如果让您亲手制作这些电子作品,您一定会感到很兴奋,很有趣。
其实您只要花上几元钱,买几个电子元件,就可以通过自己的努力在几个小时内创造出自己的电子作品。
通过一个小小电子产品的制作,不仅证明了您的智慧,您的能力,而且使您收获很大,乐趣无穷。
您可能担心电的知识是否太奥秘,制作过程是否太复杂。
的确不错,电的技术发展得很快:新型的家用电器琳琅满目,电脑、彩电和不少现代电器在生活、学习、工作中不可缺少。
但请记住,它们都是由一个个小小的电子元器件和小电路组成的。
只有从基本的电的知识学起,学习用基本电子电路制作一些小的电子作品,才能逐步学习更多的知识,掌握更高级的技术,做更大更复杂更有意义的电子作品,到那时您就会成为名副其实的电子工程师了。
在学习电子制作之前不妨先耐心地读一读本文,对您也许有一些帮助。
1、挑选电子制作电路各种电子书刊中有很多有趣的电路,如带闪光的、有声响的、有动作的等等。
那么您应如何选择这些电路呢?首先要浏览一下书和杂志的目录,找出感兴趣的制作对象,然后根据您目前的条件(主要是所能找到的元器件)以及自己的能力来决定要制作的电子电路。
一般对初学者来说,应是先易后难,循序渐进。
如果您的文化水平不高,又是第一次接触电学,可以先选择一些结构单一、元件数量比较少的简单电路,如“音乐门铃”等电路。
当您积累了一定的知识,有了经验,就可以进行像“收音机”“数字控制”等电路方面的制作。
有趣的制作可以供您玩耍欣赏,又可以鼓励您继续努力进行电子制作。
2、看懂电路图选好制作的具体电路后,仔细阅读文字和图的内容,要认真研究电路,争取看懂有关电路图,尤其是对每一个元件的作用要有所了解。
初学者最感迷惑的是电路图上符号的意义,因此要反复查资料搞清楚,特别是对有极性的元件,要反复端详,记住它的极性记号及外形特点。
比如发光二极管有正负极性,装反了就不会亮。
您可通过观察二极管内芯两个极的不同形状,来辨别它的极性:形状小的相似三角形一端是正极,大的相似三角形的一端是负极。
电子DIY基础教程 --- 献给初学者
第一章:基本元件第一节电阻器电阻,英文名resistance,通常缩写为R,它是导体的一种基本性质,与导体的尺寸、材料、温度有关。
欧姆定律说,I=U/R,那么R=U/I,电阻的基本单位是欧姆,用希腊字母“Ω”表示,有这样的定义:导体上加上一伏特电压时,产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上,“电阻”说的是一种性质,而通常在电子产品中所指的电阻,是指电阻器这样一种元件。
师傅对徒弟说:“找一个100欧的电阻来!”,指的就是一个“电阻值”为100欧姆的电阻器,欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧(kΩ),兆欧(MΩ)。
一、电阻器的种类电阻器的种类有很多,通常分为三大类:固定电阻,可变电阻,特种电阻。
在电子产品中,以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类,但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻,还有近年来开始广泛应用的片状电阻。
型号命名很有规律,R代表电阻,T-碳膜,J-金属,X-线绕,是拼音的第一个字母。
在国产老式的电子产品中,常可以看到外表涂覆绿漆的电阻,那就是RT型的。
而红颜色的电阻,是RJ型的。
一般老式电子产品中,以绿色的电阻居多。
为什么呢?这涉及到产品成本的问题,因为金属膜电阻虽然精度高、温度特性好,但制造成本也高,而碳膜电阻特别价廉,而且能满足民用产品要求。
电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”,它是电子产品和电子制作中用的最多的。
当然在一些微型产品中,会用到1/16瓦的电阻,它的个头小多了。
再者就是微型片状电阻,它是贴片元件家族的一员,以前多见于进口微型产品中,现在电子爱好者也可以买到了(做无线窃听器?)二、电阻器的标识这些直接标注的电阻,在新买来的时候,很容易识别规格。
可是在装配电子产品的时候,必须考虑到为以后检修的方便,把标注面朝向易于看到的地方。
所以在弯脚的时候,要特别注意。
在手工装配时,多这一道工序,不是什么大问题,但是自动生产线上的机器没有那么聪明。
电子制作基本技巧(二)适合初学者学的印制电路板制作方法
电子制作基本技巧(二)适合初学者学的印制电路板制作方法电子制作基本技巧(二)适合初学者学的印制电路板制作方法印制电路板是一种在专门的敷铜绝缘基板上,有选择性地加工和制造出导电图形、元器件安装孔和焊接点的组装板。
印制电路板在电子制作中作为一种基础组装部件而占有重要的地位。
工厂大规模生产的印制电路板是经过制版、印刷、腐蚀、打孔等一系列工艺完成的,而业余条件下印制电路板的制作方法也有许多种。
对于初学者来讲,由于制作所用元器件一般都比较少,印制电路板都很简单,所以这里推荐一种最简单、最方便的手工方法——刀刻法。
下面我们以图1所示的"断线式防盗报警器"的印制电路板接线图为例,介绍用刀刻法制作印制电路板的全过程。
在介绍刀刻法制作印制电路板之前,有必要向读者讲清楚印制电路板接线图是怎么回事?印制电路板接线图又叫电路板安装图,它是根据元器件在电路板上安装的实际位置绘制的,按照这个图可以迅速找到某元器件在印制电路板上的具体位置,它为制作安装和维修提供了依据。
印制电路板接线图实际上是电路图和印制电路板图的"二合一"图(参见图1所示),读者按照此图可以制作出符合要求的印制电路板来,然后按图正确焊接元器件和电线,最后做出整机。
但在印制电路板接线图上,一般只标有元器件的符号和位置,不像电路图中那样标出其数据和型号,所以在制作时每当要确定某个元器件的数据和型号时,还需要电路图配合才行。
需要指出的是,各种书刊(包括图1在内)所介绍的印制电路板接线图,除了特别说明外,通常都是铜箔板朝向读者,而元器件、电线等则是从印制电路板背面通过引脚(线头)孔穿出,并焊接在铜箔板上的。
裁取敷铜板敷铜板的实物外形如图2所示。
常用敷铜板的基板是酚醛纸基板(简称纸质板)或环氧酚醛玻璃布板,厚度有1.0mm、1.5mm、2.0mm、2.5mm??多种规格。
基板表面用特殊工艺粘合一层厚度约0.05mm的铜箔。
如果基板一面粘合铜箔,就称为单面敷铜板;如果基板的两面均粘合铜箔,就称为双面敷铜板。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
使用方法:参考说明书和相关书籍。
1
电子制作从零开始
3. 其他工具(编者寄语:工具虽多,样样有用)
剪线钳:顾名思义,剪导线用的。
工具刀:破坏用的。
吸锡器:当你把电路板弄得焊锡太多,或要拆元器件的时
候,它是个好帮手。
镊子:元器件都是比较小的东西,而且焊接的时候,引脚
和元件本身都很烫。
尖嘴钳:夹持东西用。 螺丝刀:帮别人修东西的时候,总得拆开吧。 微型手钻:自己做电路板必不可少的工具。 剥线钳:快速方便的剥去导线的外皮必备。
电阻器的标识
这些直接标注的电阻, 在新买来的时候, 很容易识别规格。 可是在装配电子产品的时候, 必须考虑到为以后检修的方便,把标注面朝向易于看到的地方。所以在弯脚的时候,要特别 注意。在手工装配时,多这一道工序,不是什么大问题,但是自动生产线上的机器没有那么 聪明。而且,电阻器元件越做越小,直接标注的标记难以看清。因此,国际上惯用“色环标 注法”。事实上,“色环电阻”占据着电阻器元件的主流地位。“色环电阻”顾名思义,就是在 电阻器上用不同颜色的环来表示电阻的规格。有的是用4个色环表示,有的用 5个。有区 别么?是的。4环电阻,一般是碳膜电阻,用3个色环来表示阻值,用 1个色环表示误差。 5环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环也是表 示误差。 下表是色环电阻的颜色-数码对照表: 颜 色 黑 色 棕 色 红 色 橙 色 黄 色 绿 色 蓝 色 紫 色 灰 色 白 色 无 色 银 色 有效数字 0 1 2 3 4 5 6 7 8 9 --------乘 数 10 的 0 次方 10 的 1 次方 10 的 2 次方 10 的 3 次方 10 的 4 次方 10 的 5 次方 10 的 6 次方 10 的 7 次方 10 的 8 次方 10 的 9 次方 ----10 的-2 次方 允许偏差 +/- 1% +/- 2% --------+/- 0.5% +/- 0.2% +/- 0.1% ----+5~-20% +/- 20% +/- 10%
图1
图2
注意事项:
新烙铁使用前,应用细砂纸将烙铁头打光亮,通电烧热,蘸上松香后用烙铁头刃面 接触焊锡丝,使烙铁头上均匀地镀上一层锡。这样做,可以便于焊接和防止烙铁头表面 氧化。 旧的烙铁头如严重氧化而发黑, 可用钢挫挫去表层氧化物, 使其露出金属光泽后, 重新镀锡,才能使用。
2. 数字万用表
(编者寄语: 最常用的工具, 前几年还属于 奢侈品的数字万用表现在已经是无线电 爱好者手中最常用的仪表了) 数字式测量仪表已成为主流, 有取代模拟 式仪表的趋势。与模拟式仪表相比,数字式仪 表灵敏度高,准确度高,显示清晰,过载能力 强,便于携带,使用更简单。
介绍半导体(二极管、三极管) ………………………………………6 解说“光控自动照明灯”电路 …………………………………………9 焊接电路+调试指导 ……………………………………………………9
第三章: 1. 2. 3.
介绍集成电路(封装、555)……………………………………………10 解说“简易催眠器”电路 ………………………………………………11 焊接电路+调试指导 ……………………………………………………11
电子制作从零开始
科技活动中心科技制作部
2009-3-1
课程介绍
课程介绍
(目录)
第一章: 1. 2. 3.
基本工具的介绍(电烙铁、万用表等)…………………………………1 介绍两种元件(电阻、电容) …………………………………………3 自由焊接十个电阻,加上电烙铁、吸锡器的使用 ……………………5
第二章: 1. 2. 3.
总结学习 附录:自学提高篇 1. 2. 3. 4. 5.
焊接技术 ………………………………………………………………12
声控延时开关 ………………………………………………………… 13 用 4017 制作流水灯 …………………………………………………… 14 简易音频功放 ……………………………………………………………15 学习方法及资料介绍(项目)……………………………………………16
4. 必要材料
(编者寄语:巧妙的使用材料,将会 有奇妙的效果)
面包板:用于调试电路,引脚之间
的连接大都用导线,有人称之为面包 板上的插花艺术。
实验板:不是所有的电路都需要 拿给厂商做 PCB,对于一般的爱 好者就更没必要了,使用实验板 是个好的选择。焊接容易,也省 去自己腐蚀板子的麻烦。
2
电子制作从零开始
金 色 ----10 的-1 次方 +/- 5% 色环电阻的规则是最后一圈代表误差,对于四环电阻,前二环代表有效值,第三环代表 乘上的次方数。不要怕,记住颜色和数码就行啦,其他的不用记。有一个秘诀:面对一个色 环电阻,找出金色或银色的一端,并将它朝下,从头开始读色环。例如第一环是棕色的,第 二环是黑色的,第三环是红色的,第四环是金色的,那么它的电阻值是 1、0,第三环是添 零的个数,这个电阻添 2 个零,所以它的实际阻值是 1000Ω,即 1kΩ。
电解电容
独石电容
动手实践:
在所发的小板子上焊上 10 个电阻由 讲解员检查, 并指导细节。 (可以参考附录 的<<焊接技术>>)
5
电子制作从零开始
第二章
初识半导体器件
二极管
二极管最明显的性质就是它的单向导电特性, 就是说电流只能从一边过去, 却不能从另 一边过来(从正极流向负极) 。 常见的几种二极管如图所示。其中有玻璃封装的、塑料封装的和金属封装的等几种。 图 2 是二极管的电路符号,像它的名字,二极管有两个电极,并且分为正负极,一般把极性 标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极,有的直接标上“-”号。 大功率二极管多采用金属封装,并且有个螺帽以便固定在散热器上。 利用二极管单向导电的特性,常用二极管作整流器,把交流电变为直流电,即只让交流 电的正半周(或负半周)通过,再用电容器滤波形成平滑的直流。事实上好多电器的电源部 分都是这样的。二极管也用来做检波器,把高频信号中的有用信号“检出来”,老式收音机 中会有一个“检波二极管”,一般用 2AP9 型锗管。 二极管的类型也有好几种,对于电子制作来说,常常用到以下的二极管: 用于稳压的 稳压二极管,用于数字电路的开关二极管,用于调谐的变容二极管,以及光电二极管等,最 常看见的是发光二极管。
4
电子制作从零开始
声。这时可以在电源两端并接上一个较大容量的电解电容(1000μF,注意正极接正极) ,一 般可以改善效果。发烧友制作 HiFi 音响,都要用至少 1 万微法以上的电容器来滤波,滤波 电容越大, 输出的电压波形越接近直流, 而且大电容的储能作用, 使得突发的大信号到来时, 电路有足够的能量转换为强劲有力的音频输出。这时,大电容的作用有点像水库,使得原来 汹涌的水流平滑地输出,并可以保证下游大量用水时的供应。 电子电路中,只有在电容器充电过程中,才有电流流过,充电过程结束后,电容器是不 能通过直流电的,在电路中起着“隔直流”的作用。电路中,电容器常被用作耦合、旁路、 滤波等,都是利用它“通交流,隔直流”的特性。那么交流电为什么能够通过电容器呢?我 们先来看看交流电的特点。交流电不仅方向往复交变,它的大小也在按规律变化。电容器接 在交流电源上,电容器连续地充电、放电,电路中就会流过与交流电变化规律一致的充电电 流和放电电流。 电容器的选用涉及到很多问题。 首先是耐压的问题。 加在一个电容器的两端的电压超过 了它的额定电压,电容器就会被击穿损坏。一般电解电容的耐压分档为 6.3V,10V,16V, 25V,50V 等。
3电子制作从零开始 Nhomakorabea这是最常用的 1/4W 碳膜电阻, 中工电子市场可以买到,1 分钱一个, 一般购买一种阻值的 电阻个数在 100 个以上。
电容器
电子制作中需要用到各种各样的电容器, 它们在电路中分别起着不同的作用。 与电阻器 相似,通常简称其为电容,用字母 C 表示。顾名思义,电容器就是“储存电荷的容器”。尽 管电容器品种繁多, 但它们的基本结构和原理是相同的。 两片相距很近的金属中间被某物质 (固体、气体或液体)所隔开,就构成了电容器。两片金属称为的极板,中间的物质叫做介 质。电容器也分为容量固定的与容量可变的。但常见的是固定容量的电容,最多见的是电解 电容和瓷片电容。 不同的电容器储存电荷的能力也不相同。 规定把电容器外加 1 伏特直流电压时所储存的 电荷量称为该电容器的电容量。电容的基本单位为法拉(F) 。但实际上,法拉是一个很不常 用的单位, 因为电容器的容量往往比 1 法拉小得多, 常用微法 (μF) 、 纳法 (nF) 、 皮法 (pF) (皮法又称微微法)等,它们的关系是:1 法拉(F)= 1000000 微法(μF) 1 微法(μF) = 1000 纳法(nF)= 1000000 皮法(pF) 在电子线路中,电容用来通过交流而阻隔直流,也用来存储和释放电荷以充当滤波器, 平滑输出脉动信号。 小容量的电容, 通常在高频电路中使用, 如收音机、 发射机和振荡器中。 大容量的电容往往是作滤波和存储电荷用。而且还有一个特点,一般 1μF 以上的电容均为 电解电容,而 1μF 以下的电容多为瓷片电容,当然也有其他的,比如独石电容、涤纶电容、 小容量的云母电容等。 电解电容有个铝壳, 里面充满了电解质, 并引出两个电极, 作为正 (+) 、 负(-)极,与其它电容器不同,它们在电路中的极性不能接错,而其他电容则没有极性。 把电容器的两个电极分别接在电源的正、负极上,过一会儿即使把电源断开,两个引脚 间仍然会有残留电压(学了以后的教程,可以用万用表观察) ,我们说电容器储存了电荷。 电容器极板间建立起电压,积蓄起电能,这个过程称为电容器的充电。充好电的电容器两端 有一定的电压。电容器储存的电荷向电路释放的过程,称为电容器的放电。 举一个现实生活中的例子, 我们看到市售的整流电源在拔下插头后, 上面的发光二极管 还会继续亮一会儿,然后逐渐熄灭,就是因为里面的电容事先存储了电能,然后释放。当然 这个电容原本是用作滤波的。至于电容滤波,不知你有没有用整流电源听随身听的经历,一 般低质的电源由于厂家出于节约成本考虑使用了较小容量的滤波电容,造成耳机中有嗡嗡
