材质: 9CrWMn,T=15.0 mm,HRC51 8. 脱料板
冲压过程中导正冲子,使其与下模冲裁间隙配合; 加强冲子刚性,冲裁时紧压材料,分离后将材料与冲子 剥离。需要热处理。
材质: Cr12Mo1V,T=25.0/30.0 mm,HRC51
9. 下模板
又称母模板,固定下模入块,或直接作为凹模进行冲 裁,是模具中重要的工作部分。高硬度,高耐磨性。
4.打杆:仅用于弹簧箱结构,传递弹簧力,实现脱料板脱料之功用,材质:45#, 在模具中分布视模具大小而定,一般以100mm为间距,均匀分布。
5.固定销:确保板与板之间相对位置的精确,材质:45#钢
6.入块/镶块:五金模中,通常把需要快换,快拆或易损坏等部位做成镶件形 式,方便生产操作,材质与相应模板材质相同。
料宽:连续模中的料带宽度(61mm) 步距:每一步所送料的距离(88mm)
工站排样注意事项
接刀:在工站排配中,为保证相邻两处冲切的毛刺的光洁
的处理方式叫接刀,分为直线接刀,和圆弧接刀。
1. 直线接刀
接刀处
放大图
一般圆弧取R0.5/0.8,切口高度为0.2mm,视材料厚 度而定
2. 圆弧接刀
圆弧处
F脱料力= 3%×F冲压力 = 2.6 吨
总冲压力= 冲裁力+脱料力= 89.2 吨 模具大小: 600×400×300 综上所述选折: G1-110T 冲床
五、产品设计常见问题
1.冲孔宽度小于料厚 2.沙拉离孔边太近 3.工艺孔离折弯跟部太近 4.邻近折弯展开后太窄或干涉 5.翻边折弯拐角处内R角太小 6.抽芽翻孔高度过高 7.凸包过高过大,造成拉料 8.折弯、推平壁过短,无法成形 9.折弯在无特殊要求下,尽量设计在同一个方向
冲压过程中导正冲子,使其与下模冲裁间隙配合; 加强冲子刚性,冲裁时紧压材料,分离后将材料与冲子 剥离。需要热处理。
材质: Cr12Mo1V,T=25.0/30.0 mm,HRC51
9. 下模板
又称母模板,固定下模入块,或直接作为凹模进行冲 裁,是模具中重要的工作部分。高硬度,高耐磨性。
4.打杆:仅用于弹簧箱结构,传递弹簧力,实现脱料板脱料之功用,材质:45#, 在模具中分布视模具大小而定,一般以100mm为间距,均匀分布。
5.固定销:确保板与板之间相对位置的精确,材质:45#钢
6.入块/镶块:五金模中,通常把需要快换,快拆或易损坏等部位做成镶件形 式,方便生产操作,材质与相应模板材质相同。
料宽:连续模中的料带宽度(61mm) 步距:每一步所送料的距离(88mm)
工站排样注意事项
接刀:在工站排配中,为保证相邻两处冲切的毛刺的光洁
的处理方式叫接刀,分为直线接刀,和圆弧接刀。
1. 直线接刀
接刀处
放大图
一般圆弧取R0.5/0.8,切口高度为0.2mm,视材料厚 度而定
2. 圆弧接刀
圆弧处
F脱料力= 3%×F冲压力 = 2.6 吨
总冲压力= 冲裁力+脱料力= 89.2 吨 模具大小: 600×400×300 综上所述选折: G1-110T 冲床
五、产品设计常见问题
1.冲孔宽度小于料厚 2.沙拉离孔边太近 3.工艺孔离折弯跟部太近 4.邻近折弯展开后太窄或干涉 5.翻边折弯拐角处内R角太小 6.抽芽翻孔高度过高 7.凸包过高过大,造成拉料 8.折弯、推平壁过短,无法成形 9.折弯在无特殊要求下,尽量设计在同一个方向

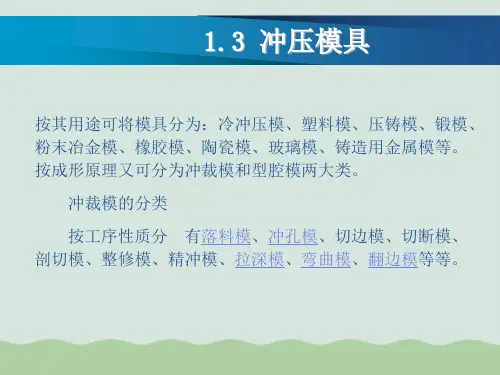

冲压模具基础培训课件PPT(共68页)
W18Cr4V YG15、YG8 5CrNiMo、5CrNiTi
热处 理
淬火
硬度/HRC 凸模 凹模
56~60
淬火
60~64
淬火
52~56
淬火 58~62 60~64
淬火
- 淬火
-
62~64 -
52~56
62~64
- - 52~56
1 冲压工艺基础
1.4.3.2 冲模一般零件的材料和热处理:
表1-6 冲模常用一般零件的材料及热处理要求(一)
1、冲压对模具材料的要求
(1)冲裁模具 具有高的耐磨性、冲击韧性以及耐疲劳断裂性能。
(2)弯曲模具 具有高的耐磨性和断裂抗力
(3)拉深模具 具有高的硬度和耐磨性,凹模工作表面粗糙度比较低。
2、模具用材料
冲模所用材料主要有碳钢、合金钢、铸铁、铸钢、硬 质合金、锌基合金、低熔点合金、环氧树脂、聚氨酯橡胶 等。冲模中凸、凹模等工作零件主要为模具钢。
3、点的应力状态
(1)应力状态图 在变形物体中取出一个微小正六面体,用该单
元体上相互垂直的三个面上的九个应力分量来表 示其所受的应力,这种图称为应力状态图。
(2)主应力图 单元体上只有正应力而无切应力,则此应力状态图称为主应
力图。
主应力图(九种)
2种单向的, 3种双向的,
4种三向的
(3)球应力状态
3、模具材料选用时还应考虑以下因素:
(1)模具的工作条件 (2)模具结构因素 (3)模具的工作性质 (4)模具的加工手段 (5)热处理要求
4、冲模材料的选用原则
(1)根据模具种类及其工作条件,选用的材料要满足使用 要求,应具有较高的强度、硬度、耐磨性、耐冲击性、耐 疲劳性。 (2)根据冲压材料和冲压件生产批量选用材料。 (3)满足加工要求,应具有良好的加工工艺性能,淬透性 好、热处理变形小。 (4)满足经济性要求
热处 理
淬火
硬度/HRC 凸模 凹模
56~60
淬火
60~64
淬火
52~56
淬火 58~62 60~64
淬火
- 淬火
-
62~64 -
52~56
62~64
- - 52~56
1 冲压工艺基础
1.4.3.2 冲模一般零件的材料和热处理:
表1-6 冲模常用一般零件的材料及热处理要求(一)
1、冲压对模具材料的要求
(1)冲裁模具 具有高的耐磨性、冲击韧性以及耐疲劳断裂性能。
(2)弯曲模具 具有高的耐磨性和断裂抗力
(3)拉深模具 具有高的硬度和耐磨性,凹模工作表面粗糙度比较低。
2、模具用材料
冲模所用材料主要有碳钢、合金钢、铸铁、铸钢、硬 质合金、锌基合金、低熔点合金、环氧树脂、聚氨酯橡胶 等。冲模中凸、凹模等工作零件主要为模具钢。
3、点的应力状态
(1)应力状态图 在变形物体中取出一个微小正六面体,用该单
元体上相互垂直的三个面上的九个应力分量来表 示其所受的应力,这种图称为应力状态图。
(2)主应力图 单元体上只有正应力而无切应力,则此应力状态图称为主应
力图。
主应力图(九种)
2种单向的, 3种双向的,
4种三向的
(3)球应力状态
3、模具材料选用时还应考虑以下因素:
(1)模具的工作条件 (2)模具结构因素 (3)模具的工作性质 (4)模具的加工手段 (5)热处理要求
4、冲模材料的选用原则
(1)根据模具种类及其工作条件,选用的材料要满足使用 要求,应具有较高的强度、硬度、耐磨性、耐冲击性、耐 疲劳性。 (2)根据冲压材料和冲压件生产批量选用材料。 (3)满足加工要求,应具有良好的加工工艺性能,淬透性 好、热处理变形小。 (4)满足经济性要求
冲压模具基础知识PPT课件
• 翻边模
翻边模是覆盖件冲压的关键工序之一&覆盖件上的翻边除焊接和 装配的要求以外;还可以增加覆盖件的刚性强度,使覆盖件边缘 光滑、整齐和美观。
翻边止推器
门外板翻边模结构局部图
• 斜楔模
斜楔模包括斜楔修边冲孔模、斜楔翻边模以及各种复合的工序&斜 楔模具的特点:
(1能够完成垂直冲压不能完成的工作。 (2)要求行位精度比较高的零件。 (3)结构比一般模具结构复杂。
淬火硬度50~55HRC。
拉延模凹模
平衡块
拉延模凸模
拉延模具图
• 修边模
一般所称的修边模包括了修边冲孔模;冲孔合并在修边中对于修 边模的结构影响不大,只是增加冲孔凸模、凹模和凸模固定 座&根据修边镶块的运动方向,修边模可分成以下三类:
1、修边镶块与压力机方向一致作垂直运动,这类修边模叫垂直 修边模。。
2、修边镶块作水平或倾斜运动的修边模称斜楔修边模。由于压 力机的上下运动经斜楔传给装有修边镶块的滑块,因此结构 较复杂,冲模工作部分的占有面积也较大。
3、一些修边镶块作垂直方向运动,而另一些修边镶块作水平或 倾斜方向运动的修边模称垂直斜楔修边模。
修边刃口
侧销
废料刀
修边刃口
退料板
D530顶盖修边冲孔模具图
导套
防护板
在汽车覆盖件生产中常用的冲压模具有拉延模、 修边冲孔模、翻边模、斜楔模&
• 拉延模
拉延模的结构;由主要的三大件或四大件组成:即凸模、凹模、压 边圈或凸模、凹模、压边圈和固定座&凸模通过固定座安装在双 动压力机的内滑块上,压边圈安装在双动压力机外滑块上,凹模 安装在双动压力机下台面上,凸模与压料圈之间、凹模与压料圈 之间都有导板导向。凸模、凹模、压料圈是由钼铬铸铁铸成,经 加工后棱线、凹模拉延圆角等处根据需要可以进行表面火焰淬火,
冲压模具PPT演示课件
当卸料板兼起导板作用,同固定卸料板。
装配要求:在模具开启状态,卸料板应高出模具工作零件刃口
0.3~0.5mm,以便顺利卸料。 凸台部分的高度:h=H-(0.1~0.3)t
3
第二章 冲裁工艺与冲裁模设计
第九节 冲裁模零部件设计
三、卸料装置与推件装置(续)
1.卸料装置(续) (3)废料切刀
适用:冲件尺寸大,采用废料切刀将废料切开而卸料
第二章 冲裁工艺与冲裁模设计
第九节 冲裁模零部件设计
三、卸料装置与推件装置
1.卸料装置 形式:固定卸料装置、弹压卸料装置和废料切刀
(1)固定卸料板
特点: 卸料力大,卸料可靠 适用:板料较厚(大于0.5mm)、卸料力较大、平直度要求不
很高的冲裁件
当卸料板仅起卸料作用,取0.2~0.5mm
与凸模的双边间隙
第九节 冲裁模零部件设计
四、模架及组成零件(续)
1.模架(续) (2)导板模模架
特点: 作为凸模导向用的弹压导板与下模座以导柱导套为导向 构成整体结构。 凸模与固定板是间隙配合,因而凸模在固定板中有一定 的浮动量。
所以,所选弹簧是合适
的。其特性曲线如图所
示。
12
第二章 冲裁工艺与冲裁模设计
第九节 冲裁模零部件设计
四、模架及组成零件
1.模架
导柱模模架:上模座、下模座、导柱、导套
类型 导板模模架:弹压导板、下模座、导柱、导套
(1)导柱模模架 导向结构形式
I级 滑动导向模架 Ⅱ级
滚动导向模架 0I级 0Ⅱ级
13
第二章 冲裁工艺与冲裁模设计
3.弹簧和橡皮的选用 (1)弹簧的选用
1)弹簧选择原则 ① 所选弹簧必须满足预压力F预的要求
装配要求:在模具开启状态,卸料板应高出模具工作零件刃口
0.3~0.5mm,以便顺利卸料。 凸台部分的高度:h=H-(0.1~0.3)t
3
第二章 冲裁工艺与冲裁模设计
第九节 冲裁模零部件设计
三、卸料装置与推件装置(续)
1.卸料装置(续) (3)废料切刀
适用:冲件尺寸大,采用废料切刀将废料切开而卸料
第二章 冲裁工艺与冲裁模设计
第九节 冲裁模零部件设计
三、卸料装置与推件装置
1.卸料装置 形式:固定卸料装置、弹压卸料装置和废料切刀
(1)固定卸料板
特点: 卸料力大,卸料可靠 适用:板料较厚(大于0.5mm)、卸料力较大、平直度要求不
很高的冲裁件
当卸料板仅起卸料作用,取0.2~0.5mm
与凸模的双边间隙
第九节 冲裁模零部件设计
四、模架及组成零件(续)
1.模架(续) (2)导板模模架
特点: 作为凸模导向用的弹压导板与下模座以导柱导套为导向 构成整体结构。 凸模与固定板是间隙配合,因而凸模在固定板中有一定 的浮动量。
所以,所选弹簧是合适
的。其特性曲线如图所
示。
12
第二章 冲裁工艺与冲裁模设计
第九节 冲裁模零部件设计
四、模架及组成零件
1.模架
导柱模模架:上模座、下模座、导柱、导套
类型 导板模模架:弹压导板、下模座、导柱、导套
(1)导柱模模架 导向结构形式
I级 滑动导向模架 Ⅱ级
滚动导向模架 0I级 0Ⅱ级
13
第二章 冲裁工艺与冲裁模设计
3.弹簧和橡皮的选用 (1)弹簧的选用
1)弹簧选择原则 ① 所选弹簧必须满足预压力F预的要求

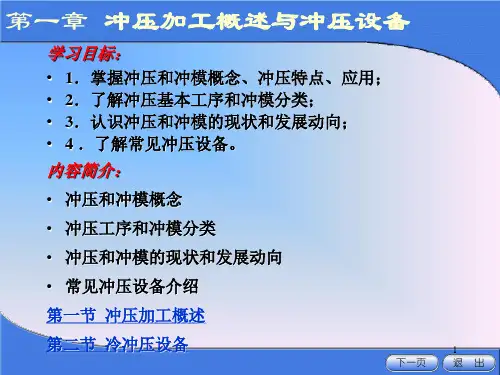

冲压模具设计——第一章PPT课件
第二节 冷冲压设备
1
第一章 冲压加工概述与冲压设备
第一节 冲压加工概述 一、概念
• (冷)冲压——指在室温下,利用安装
在压力机上的模具对材料施加压力,使
其产生分离或塑性变形,从而获得所需
零件的一种压力加工方法。
加工对象:主要金属板材 加工依据:板材冲压成形性能(主要是塑性) 加工设备:主要是压力机 加工工艺装备:冲压模具
21
第一章 冲压加工概述与冲压设备
压力机技术规格 • (1)标称/公称压力:
• (2)滑块行程长度:成形拉深件和弯曲件应使滑 块行程长度大于制件高度的2.5~3.0倍。
• (3)行程次数
• (4)工作台面尺寸 长、宽尺寸应大于模具下模座尺寸,每边留出
60~100mm(50~70mm)。
22
第一章 冲压加工概述与冲压设备
“一模一样”的关系。冲模没有通用性。
冲模是冲压生产必不可少的工艺装备。它决定
着产品的质量、效益和新产品的开发能力。
冲模的功能和作用、冲模设计与制造方法和手
段,决定了冲模是技术密集、高附加值型产品。
4
第一章 冲压加工概述与冲压设备
冲 压 生 产 场 景
5
第一章 冲压加工概述与冲压设备
• 典型冲压模具
三、冲压工序分类
• 分离工序——是指坯料在冲压力作用下,变形部分 的应力达到强度极限σb以后,使坯料发生断裂而产 生分离。
• 分离工序主要有剪裁和冲裁等。
• 成形(变形)工序——是指坯料在冲压力作用下,
变形部分的应力达到屈服极限σs,但未达到强度极 限σb,使坯料产生塑性变形,成为具有一定形状、
尺寸与精度制件的加工工序。 • 成形工序主要有弯曲、拉深、翻边、旋压等。
冲压模具基础知识讲解ppt课件
.
冲孔
准,
切口
切边
.
• 6.剖切:将半成品切开成两个或几个工件,常用于成双冲压。 • 7.拉深:将板料压制成空心工件,壁厚基本不变。 • 8字模 :是强行局部排挤材料,在工序件表面形成浅凹花纹,图案、文
字或符号的一种冲压工序。被压花表面的背面并无对应于浅凹的凸起。
剖切
拉深
字模
.• 9.令線:被压花表面源自背面并无对应于浅凹的凸起。• 調整模具平行度 • 調整模具閉合高度
• 字模磨損
• 更換字模或令線鑲塊
• 字模及零線鑲塊粗細不一
.
鉚合
不良問題點
產生原因
解決方法
• 松動、脫落 • 露花
• 產品鉚合底孔(過大)與被 鉚合物不相輔或被鉚合物
• 修改模具底孔或更換 被鉚合物材質
硬度過硬
• 閉合深度不夠或設計錯誤 • 調整模具閉合高度或 變更設計
沖子
.
沖凸、沖拱橋
不良問題點
產生原因
解決方法
• 尺寸不夠 • 破裂
• 原始設計折彎沖子過高或 過低
• 修改設計,更換沖凸 沖子
• 閉合深度不夠
• 調整模具閉合高度
• 材料硬度過硬 • 讓位不夠
• 更換材料 • 加大讓位槽
.
壓線、字模
不良問題點
產生原因
解決方法
• 深淺不均勻 • 斷字
• 模具不平行度 • 深度不夠
• 沖頭使用時間過長鈍化
• 沖頭過細,斷裂 • 廢料跳料
• 調整模具間隙 • 更換沖頭
• 更換沖頭
• 沖頭斷裂或漏裝 • 折彎料造成
• 更換沖頭
• 預沖孔與抽孔孔徑中心不 一致
• 上工序預沖孔過大
冲孔
准,
切口
切边
.
• 6.剖切:将半成品切开成两个或几个工件,常用于成双冲压。 • 7.拉深:将板料压制成空心工件,壁厚基本不变。 • 8字模 :是强行局部排挤材料,在工序件表面形成浅凹花纹,图案、文
字或符号的一种冲压工序。被压花表面的背面并无对应于浅凹的凸起。
剖切
拉深
字模
.• 9.令線:被压花表面源自背面并无对应于浅凹的凸起。• 調整模具平行度 • 調整模具閉合高度
• 字模磨損
• 更換字模或令線鑲塊
• 字模及零線鑲塊粗細不一
.
鉚合
不良問題點
產生原因
解決方法
• 松動、脫落 • 露花
• 產品鉚合底孔(過大)與被 鉚合物不相輔或被鉚合物
• 修改模具底孔或更換 被鉚合物材質
硬度過硬
• 閉合深度不夠或設計錯誤 • 調整模具閉合高度或 變更設計
沖子
.
沖凸、沖拱橋
不良問題點
產生原因
解決方法
• 尺寸不夠 • 破裂
• 原始設計折彎沖子過高或 過低
• 修改設計,更換沖凸 沖子
• 閉合深度不夠
• 調整模具閉合高度
• 材料硬度過硬 • 讓位不夠
• 更換材料 • 加大讓位槽
.
壓線、字模
不良問題點
產生原因
解決方法
• 深淺不均勻 • 斷字
• 模具不平行度 • 深度不夠
• 沖頭使用時間過長鈍化
• 沖頭過細,斷裂 • 廢料跳料
• 調整模具間隙 • 更換沖頭
• 更換沖頭
• 沖頭斷裂或漏裝 • 折彎料造成
• 更換沖頭
• 預沖孔與抽孔孔徑中心不 一致
• 上工序預沖孔過大
2-冲压模具设计基础PPT课件
2020/3/23
8
点的应力状态
a)任意坐标系
b)主轴坐标系
2020/3/23
9
1
2
3
4
5
6
7
8
9
9种主应力状态图
2020/3/23
10
• 应力状态对塑性的影响很大,主应力图中压应力个数越多、 数值越大,则塑性越好。
• 应力图中第1种塑性最好,第4种塑性最差。
1 2 3
称为球应力状态
• 习惯上将三向等压应力称为静水压力。在静水压力作用下 的金属,其塑性将提高,静水压越大,塑性提高越多,这 种现象称为静水压效应。静水压力效应对塑性加工很有利, 应尽量加以利用。
n 硬化指数
有关,通过实验获得
材料在变形时硬化性能的重要指标,n越大,表示变形过程中,材
料的变形抗力随着变形程度的增加而迅速增长,同时不易出现局部
的集中变形和破坏,有利于增大伸长类零件成形时的变形极限,对
板料的成形性能有着重要的影响。
2020/3/23
12
变形抗力的大小取决于
材料在一定变形温度、变形速度和变形程度下的真实应力;
从毛坯变形区的应力与应变特点,可以把冲压变形概括为两 大类:伸长类变形和压缩类变形。
例如金属铅在一般情况下变形时,具有极好的塑性,
但在三向等拉应力的作用下却会像脆性材料一样被破
坏,而不产生任何塑性变形;
而大理石一般情况下毫无塑性性,却可以在三向压
应力的作用下产生一定的塑性变形。
6
(1)化学成分及组织的影响 一般来说,组成金属的元素越少(如纯金属和固溶体)塑性 越好; 滑移系统数量越多,力学性能越一致,晶界强度越大,塑性 越好。
2020/3/23
冲压模具助学课件(培训版)(真正好课件)
二、良好的工作环境和操作位置
工作环境的温度、 通风、照明、噪声和 振动等均应符合劳动 卫生要求。如果达不 到要求,应采用措施 加以改造。
应配备必要的劳 动保护用品,例如耳 塞(耳罩)、操作手 套等,以加强对人员 的保护。 1-肘托板 2-坐椅 3-脚踏板
三、压力机安全操作注意事项
① 开动设备前,检查压力机操纵部分、离合器和制动器是否处于有效 状态,安全防护装置是否完好,曲柄滑块机构各部有无异常。严禁 带病运转,严禁拆卸、损坏安全装置。
3.冲压成形与模具技术概述 3.2 冲模的分类
冲裁模
弯曲模
工艺性质分
拉深模
成形模
冷挤压模
3.冲压成形与模具技术概述 3.2 冲模的分类
按工序组合分
单工序模
复合模
级进模
3.冲压成形与模具技术概述 3.2 冲模的分类
单工序模:在压力机的一次行程中,只完成一道冲压工序 的模具。
复 合 模:只有一个工位,在压力机一次行程中,在同一 工位上同时完成两道或两道以上冲压工序的模 具。
3.冲压成形与模具技术概述
3.1 冲压工序的分类
成形工序:坯料在冲压力作用下,变形部分的应力达到 屈服极限,但未达到强度极限,坯料产生塑 性变形,成为具有一定形状、尺寸与精度制 件的加工工序。(弯曲、拉深、翻边等)
3.冲压成形与模具技术概述 3.1 冲压工序的分类
按材料变形特点分
分离工序
成形工序
冲压模具助学课件(培训版)
冲压设备篇 冲压概述篇 冲压模具设计基础篇
1.冲压加工的特点及其应用 2.冲压及模具的发展趋向 3.冲压成形与模具技术概述 4.冲压用材料
冲压概述篇
Fujian Vocational College of Information and Technology
