焊缝质量标准及等级
焊缝质量标准及等级
管道类别Ⅰ（1）毒性程度为极度危害的流体管道；（2）设计压力大于或等于10MPa的可燃流体、有毒流体的管道；（3）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的可燃流体、有毒流体的管道；（4）设计压力大于或等于10MPa，且设计温度大于或等于400℃的非可燃流体、无毒流体的管道；（5）设计文件注明为剧烈循环工况的管道；（6）设计温度低于-20℃的所有流体管道；（7）夹套管的内管；（8）按本规范第8.5.6条规定做替代性试验的管道；（9）设计文件要求进行焊缝100%无损检测的其他管道。
Ⅱ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为高度危害的流体管道；（2）设计压力小于4MPa，毒性程度为高度危害的流体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的甲、乙类可燃气体和甲类可燃液体的管道；（4）设计压力大于或等于10MPa，且设计温度小于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝20%无损检测的其他管道。
Ⅲ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的乙、丙类可燃液体管道；（4）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于1MPa小于4MPa，设计温度高于或等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝10%无损检测的其他管道。
Ⅳ（1）设计压力小于4MPa，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的乙、丙类可燃液体管道；（3）设计压力大于1MPa小于4MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（4）设计压力小于或等于1MPa，且设计温度大于185℃的非可燃流体、无毒流体的管道；（5）设计文件要求进行焊缝5%无损检测的其他管道。
焊缝质量标准和焊缝等级分类
焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。
4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
4.2.3咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。
注：t 为连接处较薄的板厚。
4.3 允许偏差项目，见表5-1。
5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
5.2 不准随意在焊缝外母材上引弧。
5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
5.4 低温焊接不准立即清渣，应等焊缝降温后进行。
6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。
6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
焊缝质量标准和焊缝等级分类
焊缝质量标准保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。
4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
4.2.3 咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤，且≤lmm。
注：t 为连接处较薄的板厚。
允许偏差项目，见表5-1。
5 成品保护。
焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
不准随意在焊缝外母材上引弧。
各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
低温焊接不准立即清渣，应等焊缝降温后进行。
6 应注意的质量问题尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。
表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。
焊缝质量标准和焊缝等级分类
焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
4.1.3i 、n 级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检 查焊缝探伤报告。
4.1.4 焊缝表面i 、n 级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
n 级焊缝不得有 表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且I 级焊缝不得有咬边、未焊满等缺陷。
4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和 飞溅物清除干净。
4.2.2 表面气孔：I 、n 级焊缝不允许；川级焊缝每 50mm 长度焊缝内允许直径w且w 3mm 气孔2个；气孔间距w 6倍孔径。
4.2.3 咬边：I 级焊缝不允许。
n 级焊缝：咬边深度w 0.05t ，且w 0.5mm,连续长度w 100mm 且两侧咬边总长w 长度。
川级焊缝：咬边深度w 0.lt ，且w lmm注： t 为连接处较薄的板厚。
4.3允许偏差项目，见表 5-1 。
5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
5.2 不准随意在焊缝外母材上引弧。
5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏 差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
5.4 低温焊接不准立即清渣，应等焊缝降温后进行。
6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应 严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电 流，不要突然熄火，焊缝接头应搭10〜15mm 焊接中木允许搬动、敲击焊件。
6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程 中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
焊缝等级分类及无损检测要求
焊缝等级分类及无损检测要求焊接是制造过程中最常用的连接方法之一，焊接质量的好坏直接关系到产品的性能和寿命。
为了确保焊接接头的质量，需要进行焊缝的等级分类检测，以及无损检测来评估焊接接头的质量。
按照国际标准ISO5817-2024《焊接工艺的质量评定—焊接的焊缝形态在钢、镍、钴合金中的分类》对焊缝质量分类，焊接接头的质量可分为4个等级：1.A级：焊缝形态完好，焊盖有紧密的覆盖，有均匀的焊渣分布。
在金属基材上，焊接扩展处有不连续缺陷（如气孔、夹杂物、裂纹）数量较少。
2.B级：焊缝形态良好，有无酸洗或其他方法清除焊渣。
金属基材上有适量的不连续缺陷，但与所给定的金属基材和焊接技术的特性相符。
3.C级：焊盖紧密，能够完全覆盖焊缝，但可以有较多的焊渣。
但在金属基材上可以有多个连续缺陷，但缺陷的长度和深度有限。
4.D级：有紧密焊盖，但可能略有不完全覆盖焊缝而有部分内部缺陷。
这些缺陷可能不完全显示出来，可以通过无损检测方法进行评定。
无损检测要求：为了评估焊缝的质量，常常采用无损检测方法来检测焊接接头的缺陷。
无损检测是通过不破坏工件的情况下对材料、制品、构件等进行内部缺陷的检测和评定。
1.超声波检测：通过超声波传感器对焊缝进行扫描，检测焊接缺陷如气孔、夹杂物、裂纹等。
2.X射线检测：通过使用X射线或γ射线照射焊缝，利用与焊缝中缺陷发生反射的X射线或γ射线进行检测。
3.磁粉检测：通过在焊缝附近施加磁场，再将可视的磁粉（常见为铁粉）撒在焊缝上，当磁力线遇到焊缝中的缺陷时，磁粉会聚集在缺陷上，从而发现缺陷的位置和大小。
4.渗透检测：将渗透剂涂在焊缝上，通过渗透剂的极性和粘性吸入焊缝中的缺陷，再用显像剂使渗透剂显影出来，从而发现焊缝中的缺陷。
以上无损检测方法可以针对不同类型的焊缝进行评定，满足焊接接头等级分类中所要求的质量标准。
无损检测不仅可以检测出焊缝中的缺陷，还可以评估缺陷的大小和对焊缝的影响程度，从而为后续的焊缝处理提供指导。
焊缝质量分级检验
焊缝质量分级检验焊缝质量分为三个等级。
1、一级焊缝要求对‘每条焊缝长度的100%’进行超声波探伤；2、二级焊缝要求对‘每条焊缝长度的20%’进行抽检，且不小于200mm进行超声波探伤。
焊缝质量分为三个等级。
三级质量检查只对全部焊缝进行外观缺陷及几何尺寸检查，其外观可见缺陷及几何尺寸偏差必须符合三级合格标准要求；二级质量检查除对外观进行检查并达到二级质量合格标准外，还需用超声波或射线探伤20％焊缝，达到B级检验Ⅲ级合格要求；一级质量检查除外观进行检查并符合一级合格标准外，还需用超声波或射线对焊缝100％探伤，达到B级检验Ⅱ级合格要求。
焊缝质量检验是焊接工艺中重要的环节之一，是判断焊接接头质量的重要手段之一。
焊缝质量检验通常按照不同的标准对焊缝进行分级，以便于评价和比较不同焊接接头的质量水平。
1根据焊缝的缺陷类型进行分级。
一般来说，焊缝质量检验可以分为焊缝形状、焊缝尺寸、焊缝缺陷等多个方面，针对不同类型的缺陷进行评价和分级。
2根据焊接标准进行分级。
不同国家和地区的焊接标准可能有所不同，但通常都会根据焊缝的尺寸、形状、缺陷等因素，对焊接接头进行评级，并给出相应的标准和要求。
3根据焊接材料进行分级。
焊接材料的质量也会影响焊接接头的质量，因此在进行焊缝质量检验时，也需要考虑焊接材料的质量和选用情况，以便于进行合理的评价和分级。
4根据焊接工艺进行分级。
不同的焊接工艺也会影响焊接接头的质量，因此在进行焊缝质量检验时，需要考虑使用的焊接工艺和具体操作情况，以便于进行评价和分级。
5根据应用要求进行分级。
不同的焊接接头在实际应用中，可能有不同的要求和标准，因此在进行焊缝质量检验时，需要考虑具体的应用要求和标准，以便于进行合理的评价和分级。
焊缝质量标准和焊缝等级分类
焊缝质量标准保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定.应检查质量证明书及烘焙记录。
4.1.2 焊工必须经考试合格.检查焊工相应施焊条件的合格证及考核日期。
4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验.并应符合设计要求和施工及验收规范的规定.检查焊缝探伤报告。
4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷.且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
基本项目4.2.1 焊缝外观：焊缝外形均匀.焊道与焊道、焊道与基本金属之间过渡平滑.焊渣和飞溅物清除干净。
4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
4.2.3 咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤.且≤.连续长度≤100mm.且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤.且≤lmm。
注：t 为连接处较薄的板厚。
允许偏差项目.见表5-1。
5 成品保护。
焊后不准撞砸接头.不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
不准随意在焊缝外母材上引弧。
各种构件校正好之后方可施焊.并不得随意移动垫铁和卡具.以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后.方可进行下道隐蔽工序。
低温焊接不准立即清渣.应等焊缝降温后进行。
6 应注意的质量问题尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足.中心线偏移.弯折等偏差.应严格控制焊接部位的相对位置尺寸.合格后方准焊接.焊接时精心操作。
焊缝裂纹：为防止裂纹产生.应选择适合的焊接工艺参数和施焊程序.避免用大电流.不要突然熄火.焊缝接头应搭10～15mm.焊接中木允许搬动、敲击焊件。
表面气孔：焊条按规定的温度和时间进行烘焙.焊接区域必须清理干净.焊接过程中选择适当的焊接电流.降低焊接速度.使熔池中的气体完全逸出。
焊缝夹渣：多层施焊应层层将焊渣清除干净.操作中应运条正确.弧长适当。
焊缝 标准
焊缝标准
焊接检验标准是：
1、是否有漏焊，即应该焊接的焊点没有焊上。
2、焊点的光泽好不好。
3、焊点的焊料足不足。
4、焊点的周围是否有残留的焊剂。
5、有没有连焊、焊盘有滑脱落。
6、焊点有没有裂纹。
7、焊点是不是凹凸不平，焊点是否有拉尖现象。
焊缝质量分为三个等级：
1、一级焊缝要求对‘每条焊缝长度的100%进行超声波探伤。
2、二级焊缝要求对‘每条焊缝长度的20%进行抽检，且不小于200mm进行超声波探伤。
3、一级、二级焊缝均为全焊透的焊缝，并不允许存在如表面气孔、夹渣、弧坑裂纹、电弧檫伤等缺陷。
4、一级、二级焊缝的抗拉压、抗弯、抗剪强度均与母材相同。
焊缝标准及质量等级
焊缝标准及质量等级管道类别Ⅰ（1）毒性程度为极度危害的流体管道；（2）设计压力大于或等于10MPa的可燃流体、有毒流体的管道；（3）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的可燃流体、有毒流体的管道；（4）设计压力大于或等于10MPa，且设计温度大于或等于400℃的非可燃流体、无毒流体的管道；（5）设计文件注明为剧烈循环工况的管道；（6）设计温度低于-20℃的所有流体管道；（7）夹套管的内管；（8）按本规范第8.5.6条规定做替代性试验的管道；（9）设计文件要求进行焊缝100%无损检测的其他管道。
Ⅱ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为高度危害的流体管道；（2）设计压力小于4MPa，毒性程度为高度危害的流体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的甲、乙类可燃气体和甲类可燃液体的管道；（4）设计压力大于或等于10MPa，且设计温度小于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝20%无损检测的其他管道。
Ⅲ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的乙、丙类可燃液体管道；（4）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于1MPa小于4MPa，设计温度高于或等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝10%无损检测的其他管道。
Ⅳ（1）设计压力小于4MPa，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的乙、丙类可燃液体管道；（3）设计压力大于1MPa小于4MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（4）设计压力小于或等于1MPa，且设计温度大于185℃的非可燃流体、无毒流体的管道；（5）设计文件要求进行焊缝5%无损检测的其他管道。
焊缝质量标准和焊缝等级分类
焊缝质量标准和焊缝等级分类(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--焊缝质量标准保证项目焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。
焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤，且≤，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤，且≤lmm。
注：t 为连接处较薄的板厚。
允许偏差项目，见表5-1。
5 成品保护。
焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
不准随意在焊缝外母材上引弧。
各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
低温焊接不准立即清渣，应等焊缝降温后进行。
6 应注意的质量问题尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。
表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
焊缝质量标准和焊缝等级分类
焊缝质量标准4.1 保证工程4.1.1焊接材料应符合设计要求和有关标准的规定.应检查质量证明书及烘焙记录。
4.1.2焊工必须经考试合格.检查焊工相应施焊条件的合格证及考核日期。
4.1.3Ⅰ、Ⅱ级焊缝必须经探伤检验.并应符合设计要求和施工及验收规的规定.检查焊缝探伤报告。
4.1.4焊缝外表Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有外表气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷.且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
4.2 根本工程4.2.1焊缝外观：焊缝外形均匀.焊道与焊道、焊道与根本金属之间过渡平滑.焊渣和飞溅物去除干净。
4.2.2外表气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm长度焊缝允许直径≤0.4t；且≤3mm气孔2 个；气孔间距≤6 倍孔径。
4.2.3咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤0.05t.且≤0.5mm.连续长度≤100mm.且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤0.lt.且≤lmm。
注：t 为连接处较薄的板厚。
4.3 允许偏差工程.见表5-1。
5 成品保护。
5.1 焊后不准撞砸接头.不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
5.2 不准随意在焊缝外母材上引弧。
5.3 各种构件校正好之前方可施焊.并不得随意移动垫铁和卡具.以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后.方可进展下道隐蔽工序。
5.4 低温焊接不准立即清渣.应等焊缝降温后进展。
6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度缺乏.中心线偏移.弯折等偏差.应严格控制焊接部位的相对位置尺寸.合格前方准焊接.焊接时精心操作。
6.2 焊缝裂纹：为防止裂纹产生.应选择适合的焊接工艺参数和施焊程序.防止用大电流.不要突然熄火.焊缝接头应搭10～15mm.焊接中木允许搬动、敲击焊件。
6.3 外表气孔：焊条按规定的温度和时间进展烘焙.焊接区域必须清理干净.焊接过程中选择适当的焊接电流.降低焊接速度.使熔池中的气体完全逸出。
焊缝质量标准和焊缝等级分类
焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定.应检查质量证明书及烘焙记录。
4.1.2 焊工必须经考试合格.检查焊工相应施焊条件的合格证及考核日期。
4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验.并应符合设计要求和施工及验收规范的规定.检查焊缝探伤报告。
4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷.且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀.焊道与焊道、焊道与基本金属之间过渡平滑.焊渣和飞溅物清除干净。
4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
4.2.3 咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤0.05t.且≤0.5mm.连续长度≤100mm.且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤0.lt.且≤lmm。
注：t 为连接处较薄的板厚。
4.3 允许偏差项目.见表5-1。
5 成品保护。
5.1 焊后不准撞砸接头.不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
5.2 不准随意在焊缝外母材上引弧。
5.3 各种构件校正好之后方可施焊.并不得随意移动垫铁和卡具.以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后.方可进行下道隐蔽工序。
5.4 低温焊接不准立即清渣.应等焊缝降温后进行。
6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足.中心线偏移.弯折等偏差.应严格控制焊接部位的相对位置尺寸.合格后方准焊接.焊接时精心操作。
6.2 焊缝裂纹：为防止裂纹产生.应选择适合的焊接工艺参数和施焊程序.避免用大电流.不要突然熄火.焊缝接头应搭10～15mm.焊接中木允许搬动、敲击焊件。
6.3 表面气孔：焊条按规定的温度和时间进行烘焙.焊接区域必须清理干净.焊接过程中选择适当的焊接电流.降低焊接速度.使熔池中的气体完全逸出。
焊缝质量标准和焊缝等级分类
焊缝质量标准保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。
4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
4.2.3 咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤，且≤lmm。
注：t 为连接处较薄的板厚。
允许偏差项目，见表5-1。
5 成品保护。
焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
不准随意在焊缝外母材上引弧。
各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
低温焊接不准立即清渣，应等焊缝降温后进行。
6 应注意的质量问题尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。
表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。
焊缝质量标准和焊缝等一二三级分类
焊缝质量标准与焊缝等级分类焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求与有关标准的规定，应检查质量证明书及烘焙记录。
4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求与施工及验收规范的规定，检查焊缝探伤报告。
4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣与飞溅物清除干净。
4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
4.2.3 咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。
注：t 为连接处较薄的板厚。
4.3 允许偏差项目，见表5-1。
5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
5.2 不准随意在焊缝外母材上引弧。
5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁与卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
5.4 低温焊接不准立即清渣，应等焊缝降温后进行。
6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数与施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。
6.3 表面气孔：焊条按规定的温度与时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
焊缝标准及质量等级
焊缝标准及质量等级管道类别I(1)毒性程度为极度危害的流体管道；(2)设计压力大于或等于10MPa的可燃流体、有毒流体的管道；(3)设计压力大于或等于4MPa小于10MPa且设计温度大于等于400C的可燃流体、有毒流体的管道；(4)设计压力大于或等于10MPa且设计温度大于或等于400C 的非可燃流体、无毒流体的管道；( 5)设计文件注明为剧烈循环工况的管道；(6)设计温度低于-20 C的所有流体管道；( 7)夹套管的内管；( 8)按本规范第8.5.6 条规定做替代性试验的管道；( 9)设计文件要求进行焊缝100%无损检测的其他管道。
II(1)设计压力大于或等于4MPa小于10MPa设计温度低于400C，毒性程度为高度危害的流体管道；(2)设计压力小于4MPa毒性程度为高度危害的流体管道；(3)设计压力大于或等于4MPa小于10MPa设计温度低于400C 的甲、乙类可燃气体和甲类可燃液体的管道；(4)设计压力大于或等于10MPa且设计温度小于400C的非可燃流体、无毒流体的管道；(5)设计压力大于或等于4MPa小于10MPa且设计温度大于等于400C的非可燃流体、无毒流体的管道;( 6)设计文件要求进行焊缝20%无损检测的其他管道。
皿(1)设计压力大于或等于4MPa小于10MPa设计温度低于400C，毒性程度为中毒和轻度危害的流体管道；(2)设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道；(3)设计压力大于或等于4MPa小于10MPa设计温度低于400C 的乙、丙类可燃液体管道； (4)设计压力大于或等于4MPa小于10MPa 设计温度低于400C的非可燃流体、无毒流体的管道；(5)设计压力大于1MPa小于4MPa设计温度高于或等于400C 的非可燃流体、无毒流体的管道；( 6)设计文件要求进行焊缝10%无损检测的其他管道。
IV(1)设计压力小于4MPa毒性程度为中毒和轻度危害的流体管道；(2)设计压力小于4MPa的乙、丙类可燃液体管道；(3)设计压力大于1MPa小于4MPa设计温度低于400C的非可燃流体、无毒流体的管道； (4)设计压力小于或等于iMPa且设计温度大于185C的非可燃流体、无毒流体的管道；(5)设计文件要求进行焊缝5%无损检测的其他管道。
焊缝的质量等级及要求有哪些
焊缝的质量等级及要求有哪些焊缝的质量等级和要求，听起来是不是有点专业，甚至有点头疼？别急，咱们今天就来聊聊这个话题，让你一下子对焊缝的世界有个清晰的认识。
焊缝这东西，说白了就是把两个金属零件焊接在一起的地方。
如果这个焊缝的质量差，那可真是“画蛇添足”，一个小小的缺陷就可能导致整个工程的大麻烦。
所以，焊缝的质量等级，简直关乎着安全、耐用和美观，真不是随便开玩笑的事。
你要知道，焊缝的质量等级一般分为几个档次，具体的要求可不低。
简单来说，从最基本的“合格”到高端的“优质”，每个等级的标准都不一样。
有的焊缝，咱们要求它必须“严丝合缝”，无论怎么看都不能看到一点点瑕疵；而有的焊缝，标准就稍微放宽点，允许存在一些小的缺陷。
你想啊，像是给飞机和汽车焊接的焊缝，标准肯定是很严格的。
而如果是焊接个架子、铁门什么的，可能就不会那么“挑剔”了。
这等级的划分，背后可有一套严格的标准。
一般来说，焊缝的质量等级有三级：一类、二类、三类。
最严格的是一类，要求焊缝没有任何缺陷，不仅要保证结构的牢固，还要考虑到使用的环境，比如说受力、温度、腐蚀等问题。
要是焊缝稍微不够好，甚至会导致结构的失败，出个大问题。
你想想，飞机、火车、桥梁等重要设施上的焊缝，都得达到这个等级。
二类和三类就相对宽松点，不过也得保证焊接的稳固性和耐久性，像一些普通的机器设备、管道、建筑上的焊缝，可能就是这个等级了。
再说说焊缝的要求，实际上它不仅仅是好看那么简单。
焊缝要光滑、均匀，没有裂纹、气孔、夹渣等明显的缺陷。
这些东西就像是“病根”，一旦焊缝里有了，长时间使用就可能出现麻烦，甚至把原本稳固的结构给撂倒了。
你别小看这些小小的缺陷，它们往往是隐患，没准什么时候就会“爆炸”，搞得你措手不及。
所以，焊接工艺得精细，操作的工人得有点技术，不然焊缝质量不合格，后续的麻烦可不少。
焊缝的要求还不止这些。
对于一些特殊环境下的焊接，比如说高温、低温、腐蚀等情况下，焊缝的质量要求会更高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道类别Ⅰ（1）毒性程度为极度危害的流体管道；（2）设计压力大于或等于10MPa的可燃流体、有毒流体的管道；（3）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的可燃流体、有毒流体的管道；（4）设计压力大于或等于10MPa，且设计温度大于或等于400℃的非可燃流体、无毒流体的管道；（5）设计文件注明为剧烈循环工况的管道；（6）设计温度低于-20℃的所有流体管道；（7）夹套管的内管；（8）按本规范第8.5.6条规定做替代性试验的管道；（9）设计文件要求进行焊缝100%无损检测的其他管道。
Ⅱ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为高度危害的流体管道；（2）设计压力小于4MPa，毒性程度为高度危害的流体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的甲、乙类可燃气体和甲类可燃液体的管道；（4）设计压力大于或等于10MPa，且设计温度小于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝20%无损检测的其他管道。
Ⅲ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的乙、丙类可燃液体管道；（4）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（5）设计压力大于1MPa小于4MPa，设计温度高于或等于400℃的非可燃流体、无毒流体的管道；（6）设计文件要求进行焊缝10%无损检测的其他管道。
Ⅳ（1）设计压力小于4MPa，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的乙、丙类可燃液体管道；（3）设计压力大于1MPa小于4MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；（4）设计压力小于或等于1MPa，且设计温度大于185℃的非可燃流体、无毒流体的管道；（5）设计文件要求进行焊缝5%无损检测的其他管道。
Ⅴ设计压力小于或等于1.0MPa，且设计温度高于-20℃但不高于185℃的非可燃流体、无毒流体的管道。
注：氧气管道的焊缝检查等级由设计文件的规定确定。

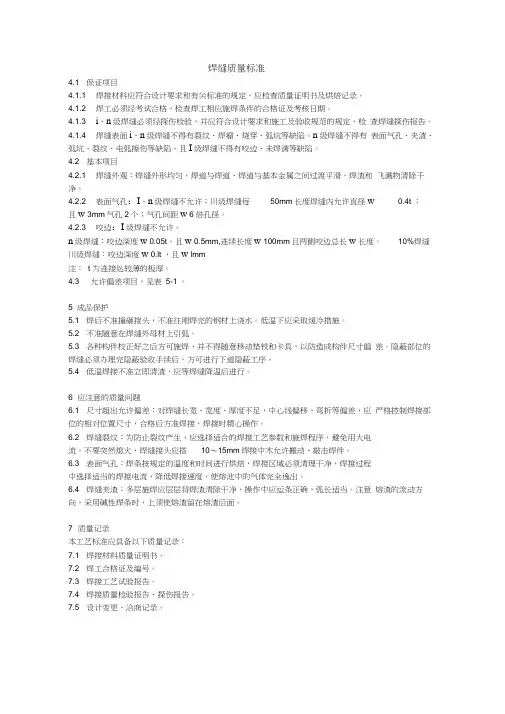

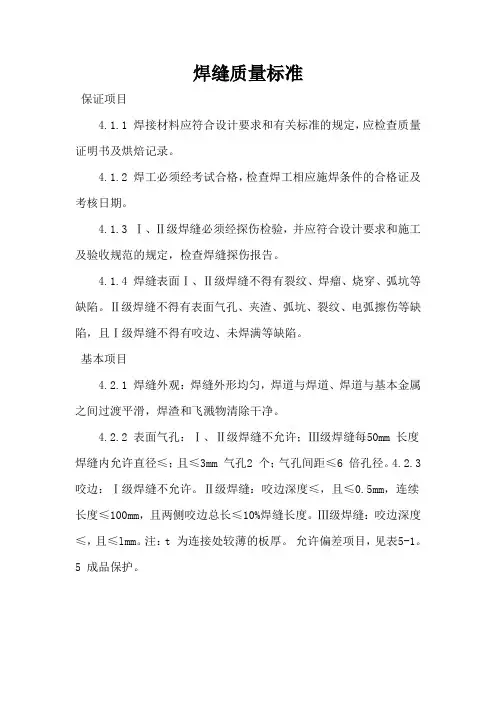

焊缝质量标准和焊缝等级分类焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。
4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
4.2.3 咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。
注：t 为连接处较薄的板厚。
4.3 允许偏差项目，见表5-1。
5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
5.2 不准随意在焊缝外母材上引弧。
5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
5.4 低温焊接不准立即清渣，应等焊缝降温后进行。
6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。
6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
6.4 焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。
注意熔渣的流动方向，采用碱性焊条时，上须使熔渣留在熔渣后面。
7 质量记录本工艺标准应具备以下质量记录： 7.1 焊接材料质量证明书。
7.2 焊工合格证及编号。
7.3 焊接工艺试验报告。
7.4 焊接质量检验报告、探伤报告。
7.5 设计变更、洽商记录。
7.6 隐蔽工程验收记录。
7.7 其它技术文件。
焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定: 1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3 三级焊缝的外观质量应符合下表有关规定焊缝质量等级检测项目二级三级未焊满≤0．2+0．02t 且≤1mm，每 100mm 长度焊缝内未焊满累积长度≤25mm ≤0．2+0．04t 且≤2mm，每 100mm 长度焊缝内未焊满累积长度≤25mm 根部收缩≤0．2+0．02t 且≤1mm，长度不限≤0．2+0．04t 且≤2mm，长度不限咬边≤0．05t 且≤0．5mm，连续长度≤100mm，且焊缝两侧咬边总长≤10％焊缝全长≤0．1t 且≤1mm，长度不限裂纹不允许允许存在长度≤5mm 的弧坑裂纹电弧擦伤不允许允许存在个别电弧擦伤接头不良缺口深度≤0．05t 且≤ 0．5mm，每1000mm 长度焊缝内不得超过1 处缺口深度≤0．1t 且≤1mm，每 1000mm 长度焊缝内不得超过 1 处表面气孔不允许每50mm 长度焊缝内允许存在直径≤0．4t 且≤3mm 的气孔2 个；孔距应≥6倍孔径表面夹渣不允许深≤0．2t，长≤0．5t 且≤ 20mm设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求: 1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进行无损检测。
4 焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
5 螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
6 箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3 条的有关规定外，还应按附录C 进行焊缝熔透宽度、焊缝偏移检测。
7 圆管T、K、Y 节点焊缝的超声波探伤方法及缺陷分级应符合GB50205-2001标准附录D的规定。
8 设计文件指定进行射线探伤或超声波探伤不能对缺陷性质作出判断时，可采用射线探伤进行检测、验证。
9 射线探伤应符合现行国家标准《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的规定，射线照相的质量等级应符合AB 级的要求。
一级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅱ级及Ⅱ级以上，二级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅲ级及Ⅲ级以上。
10 以下情况之一应进行表面检测:1）外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面检测； 2）外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤； 3）设计图纸规定进行表面探伤时；4）检查员认为有必要时。
铁磁性材料应采用磁粉探伤进行表面缺陷检测。
确因结构原因或材料原因不能使用磁粉探伤时，方可采用渗透探伤。
磁粉探伤应符合国家现行标准《焊缝磁粉检验方法和缺陷磁痕的分级》(JB/T 6061)的规定，渗透探伤应符合国家现行标准《焊缝渗透检验方法和缺陷迹痕的分级》(JB/T 6062)的规定。
磁粉探伤和渗透探伤的合格标准应符合外观检验的有关规定。
设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345或《钢熔化焊对接接头射结照相和质量分级》GB3323的规定。
焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形点相贯线焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》、《建筑钢结构焊接技术规程》JGJ81的规定。
一级、二级焊缝的质量等级及缺陷分级应符合下表的规定。
一、二级焊缝质量等级及缺陷分级焊缝质量等级一级二级内部缺陷超声波探伤评定等级ⅡⅢ检验等级 B级 B级探伤比例 100% 20% 内部缺陷射线探伤评定等级ⅡⅢ检验等级 AB级 AB级探伤比例100%20%注：探伤比例的计数方法应按以下原则确定：（1）对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm,当焊缝长度不足200 mm时，应对整条焊缝进行探伤；（2）对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200 mm，并应不少于1条焊缝。
