Excel07版柏拉图制作详解
2007版Excel制作柏拉图
Confidential
8
6. 進行上方座標軸的設定，選擇座標軸右鍵點座標軸格式， 最大值即不良項目的個數
Confidential
9
7.進行直條圖的設置， 選中柱形圖，右鍵選擇“資料數列格式”, 出 現如右圖的框框，將“類別間距”調整為“無間距”
Confidential
10
調整後圖形如下，一個基本的柏拉圖就完成了
4
3.點擊右邊代表百分比的圖形，右鍵選擇“變更數列圖表類型”
Confidential
5
4.選擇帶有直線及資料標記的XY散布圖，然後確圖形如下
Confidential
7
5.再進行主座標及副座標軸的刻度設定，其中主座標軸的最大值就是表格 裡數量的加總，最小值需設定為0， 副座標最大值需設置為1， 主副座標 軸的主要刻度間距視情況而定
Confidential
11
8. 最後進行圖形的優化，包括字體,顏色,圖形大小及位置的調整， 上方座標軸的隱藏等等. 其中立體的部分可以在開始插圖的時候就選擇立體直條圖
Confidential
12
Smarter. Greener. Together.
To learn more about Delta, please visit .
Office 2007 柏拉圖的制作
Delta_QA Date: Nov.21’2013
1.柏拉圖樣式如下，首先需制作如下圖的表格
Confidential
2.選擇包括不良項目,數量及百分比加總這三項，點插入直條圖，然後 選擇群組直條圖，並確定
Confidential
繪制出的圖形如下
Confidential
EXCEL柏拉图制作方法
数据分析：通过 柏拉图分析市场 趋势和竞争格局
销售预测：预测 产品在不同市场 的销售情况
客户分析：了解 客户需求和消费 行为
营销策略：制定 针对不同市场的 营销策略
用于分析历史财务数据识别趋势 和模式
预测未来财务状况制定预算和计 划
监控财务指标评估经营绩效和风 险
对比实际财务数据与预算调整策 略和目标
调整坐标轴范围：根据 数据大小适当调整横坐 标和纵坐标的范围使柏 拉图更加清晰易读。
添加标题和标签：为柏 拉图添加标题、X轴标 签和Y轴标签以便更好 地解释图表内容。
格式化图表：对图表进 行格式化如修改图表颜 色、线条粗细等以使图 表更加美观。
打开Excel选择 需要制作柏拉 图的表格数据
点击“插入” 选项卡选择
计算销售额、成本和利润等关键指标 计算毛利率、净利率等比率指标 分析销售趋势和成本波动情况 对比不同产品或市场的销售数据
加载预测工具： 在Excel中安装 数据分析工具如 “数据分析库” 或“数据分析插
件”。
选择数据：将 要分析的数据 导入Excel中并 选择用于预测
的数据列。
配置预测模型： 在预测工具中选 择适合的预测模 型如线性回归、
汇报人：
字体大小：根据数据的重要性和图表大小调整字体大小使图表更加层次分明。
字体颜色：根据数据系列的颜色调整字体颜色使图表更加统一。
添加数据线和数据标记：通过添加数据线和数据标记可以更清晰地展示数据之间的关 系和变化趋势使柏拉图更加直观易懂。
调整颜色和字体：通过调整颜色和字体可以使柏拉图更加美观和易于阅读。
识别趋势：使用图表中的线条或趋势线来分析数据随时间或其他因素的变化趋势
数据分析方法：结合EXCEL柏拉图和其他数据分析工具如移动平均线、指数平滑等进行趋势预测和 异常值检测
EXCEL2007柏拉图制作步骤
案例三：市场占有率分析
背景：某公司需要分析其产品在不同地区的市场占有率
分析结果： . 发现不同地区的市场占有率差异 b. 找出市场占有率高的地区和原因 c. 制定针对性的市场策略和推广计划
数据来源：销售数据、市场调研数据等
步骤： . 导入数据到Excel2007 b. 使用数据透视表功能进行数据汇总和分类 c. 使用柏拉图功能进行可视化展示
趋势线分析问题
问题：趋势线无法正确显示数据
解决方案：检查数据是否正确确保数据格式正确
问题：趋势线无法显示所有数据
解决方案：调整趋势线参数确保所有数据都在趋势线范围内
问题：趋势线无法显示数据趋势
解决方案：检查数据是否具有趋势性确保数据具有趋势性
06
EXCEL2007柏拉图的实战案例分析
案例一：销售数据分析
风险管理：用于风险管理找出风险因素的关键因素
03
EXCEL2007制作柏拉图的步骤
准备数据
收集数据：收集需要分析的数据如销售数据、库存数据等
整理数据：将收集到的数据进行整理如分类、排序等
输入数据：将整理好的数据输入到EXCEL2007中
格式化数据：对输入的数据进行格式化如设置单元格格式、调整行高和列宽等
在“设计”选项卡中点击“添加图表元素”按钮
在“添加图表元素”对话框中勾选“数据标签”和“图例”选项
点击“确定”按钮完成数据标签和图例的添加
使用趋势线分析
保存优化后的柏拉图以便后续查看和分析
选择合适的趋势线类型如线性、对数、指数等
调整趋势线参数如趋势线颜色、线型、粗细等
打开EXCEL2007选择数据区域
在“子图表类型”中选择“饼图”选项
点击“确定”按钮完成图表类型的设置
07版Excel制作柏拉图
07版Excel制作柏拉图1、选中表格插入柱状图
2、在次柱上（较低的柱）点击右键，改变图表类型
3、选曲线图
4、选中曲线右击---设置格式
5、选“次坐标轴”
6、设置y轴，选中左侧数字点右键—设置格式
7、最大值、最小值选“固定”最大值改130（五个项目总数是130）
8、设置右侧数值，选中右击—设置格式，
最大值、最小值选固定----最大值改成1，右侧数值就会成为100%
9、点布局---坐标轴---次要坐标横轴----显示从左向右坐标轴，次坐标轴就会出现
10、选中次坐标轴，右击设置格式
11、选中---在刻度线上。
（这一步是为了让曲线起点落在y轴上）
把坐标轴标签---改为“无”(这一步是为了再次隐藏次坐标轴，我给忘了，嘻嘻)
12、在表格上添加一行，输入（这一步是为了让曲线起点落在0点上）
13、点击曲线，左侧表格就会出现蓝框框，
14、把累计百分比的蓝框框扩大至0%上
15、选中柱状图右击---设置
16曲线间距划到0%（这一步为了缩小柱状的间距）
17、成了！！！。
Excel制作柏拉图步骤
一．准备工作

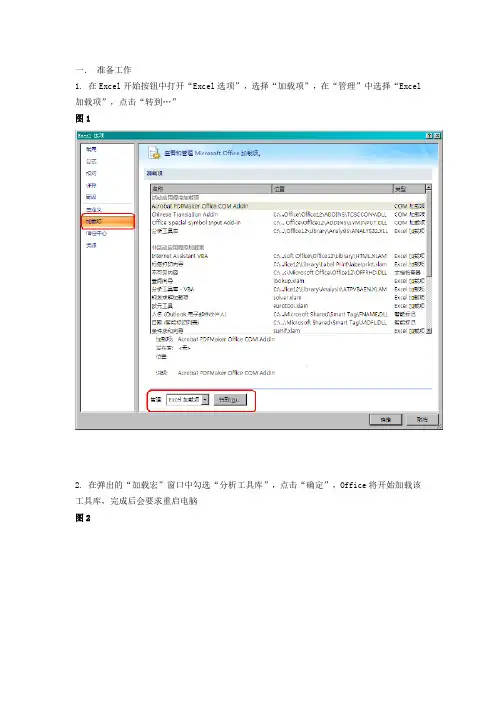

1. 在Excel开始按钮中打开“Excel选项”，选择“加载项”，在“管理”中选择“Excel 加载项”，点击“转到…”
图1
2. 在弹出的“加载宏”窗口中勾选“分析工具库”，点击“确定”，Office将开始加载该工具库，完成后会要求重启电脑
图2
3. 重新打开Excel后，在数据选项卡的最右边会增加一个“数据分析”选项，即说明“数据分析库”加载成功。
图3
二．制作方法
1. 在要制作柏拉图的原始数据表中添加一列数据接受序列。
所谓“数据接受序列”，就是分段统计的数据间隔，该区域包含一组可选的用来定义接收区域的边界值。
这些值应当按升
序排列。
图4
2. 点击“数据分析”按钮，选择“直方图”
图5
3. 依下图所示的方式添加各数据区域，并勾选“柏拉图”、“累积百分率”、“图表输出”。
图6
4. 确定后即生成数据统计表及柏拉图。
可根据自己的需要进行颜色、字体等的修改。
图7。
用Excel2007制作柏拉图详解
1、在Excel上输入需要的数据，如图：注意：我在第3行空出了一行，累计百分比如要用到0%这个点，所以输入以备待会制图的时候需要用到；还有F列也是待会制图的时候需要用到的，这个是计算出来的，“次X坐标轴”中的内容=累计项目数/项目总数，项目总数包括空白行，在这里是5（例如“肿胀”“出血”“水泡”“高迷走N反射”共4个项目，再加上一个空白行，项目数就是5个了）；累计项目数就是，比如说空白行是第一个项目，也就是1/5，出血是第二个项目，也就是2/5，以此类推，其实这些都没什么用，你知道怎么来的就行，一会作图的时候要用到，所以提前把数据都准备好了。
2、以B4:C7单元格的内容为基础，创建基本的柱形图，如图：选中B4:C7单元格，插入—柱形图—二维柱形图，选择第一个就行，如图：3、在柱形图上右键单击（单击后可以看到4个柱形图的4个角有小圆圈，看到没），选择“设置数据系列格式”，然后将“系列选项”中的“分类间距”调整为0%，此时，柱形图各项目之间的间隙没有了，如图：4、为了好看点，我们可以改一下4个柱形图的颜色，以示区分，随便选择1个柱形图，在柱形图上右键单击，选择“设置数据点格式”，然后在左侧选择“填充”，然后选择“纯色填充”，然后选择喜欢的颜色，（这和上一步不一样，这是选择1个柱形图，你看一下图，这次是1个柱形图4个角有圆圈，代表选中了）如图：把图上右侧没用的标签删掉，如图：5、右击整张图表，点击“选择数据”，点击“添加”，系列名称填写“系列2”就行，系列值选择累计百分比的那些数据，也就是E3：E7的单元格，如图：6、在刚刚添加的柱形图上，右键单击，选择“更改系列图表类型”，选择折线图，确定，如图：7、在折线上右键单击，选择“设置数据系列格式”，选择“次坐标轴”，如图：8、在折线右键单击，选择“选择数据”，选择“系列2”，点击“编辑”，轴标签区域选择次X坐标轴的数据，也就是F3：F7的单元格，点击确定，如图：9、选中整个图表，在工具栏—布局—坐标轴—次要横坐标轴—显示从左向右坐标轴，如图：10、在次X轴上（就是图表上边的刻度线0.2,0.4,0.6,0.8,1）右键单击，选择“设置坐标轴格式”，然后在“坐标轴选项”中的“位置坐标轴”选择“在刻度线上”，然后将其“主要刻度线类型”和“坐标轴标签”都设置为无，如图：11、选中次Y轴，右键单击次Y轴，点击“设置坐标轴格式”，然后将最小值设置为“固定”“0”，将最大值设置为“固定”“1”，然后将主要刻度单位设置为“固定”“0.2”，这样图表里就显示5条刻度线（1/0.2=5），如果想显示10条刻度，就设置为0.1（1/0.1=10），如图：12、选中主Y轴，右键单击主Y轴，点击“设置坐标轴格式”，然后将最小值设置为“固定”“0”，将最大值设置为“固定”“51”，然后将主要刻度单位设置为“固定”“10.2”（51/5=10.2），Y轴的最大值设置就是看你的样品总数量，在你的表格中，23+17+6+5=51例，所以在此设置为51，如果你的总数是X，就设置为X，另外，主要刻度单位就设置为X/5，因为我们在设置次Y轴的时候，显示的是5条刻度线，所以现在也得显示5条刻度线，于是51/10.2=5，如图：13、选中折线，右键单击，选择“添加数据标签”，然后就能显示每个点的数据了，然后选中4个柱形图，右键单击，选择“添加数据标签”，然后也能显示每个点的数据了，见图：到这就大功告成了。
(PDCA品管圈)怎样利用Excel2007来制作折线通过原点的柏拉图01
跟我学，轻松制作经过原点的柏拉图
• 左键单击如 箭头所示的 副横坐标的 图框，按 Delete删除。
跟我学，轻松制作经过原点的柏拉图
• 左键单击柱状图， 待所选的柱状图 四角出现小圆圈 后，点击鼠标右 键，选择“设计 数据点格式”， 单击确定。
跟我学，轻松制作经过原点的柏拉图
• 一般来说，查检表、甘特图、层别法、鱼 骨图的绘制相对比较简单。 • 但是柏拉图的制作相对比较难，尤其是在 品管圈（QCC）中要求绘制折线通过坐标原 点，数据点位于柱状图右上角的柏拉图制 作更是难上加难，需要一定的技巧，而网 上确没有相关的教程。笔者在绘制柏拉图 的过程中积累了一定的经验，现分享给大 家，希望对大家有所帮助。
• 再点击鼠标右 键，在弹出的 对话框中用鼠 标左键点击 “设置数据系 列格式”（红 色箭头所指）。
跟我学，轻松制作经过原点的柏拉图
• 点击“次坐 标轴”（红 色箭头所 指），这时 红色直线已 变成曲线。
跟我学，轻松制作经过原点的柏拉图
• 在出现的图上 用鼠标左键单 击蓝色柱状图。 • 待所有柱状图 的四角出现小 圈时，再点击 鼠标右键。
跟我学轻松制作经过原点的柏拉图再选择纯色填充根据自己的喜欢选择颜单击折线图中间的原点右键单击选择设计数据标签格式添加数据点的数在最接近80的数据点上插入虚线分别为两条垂直的虚线根据需要设计虚线的颜色和格式
医疗机构（PDCA 品管圈） 怎样利用Excel2007来制作折线通 过原的柏拉图（排列图）
罗文才 制作
跟我学，轻松制作经过原点的柏拉图
• 《医疗质量管理办法》规定：医疗机构应当熟 练运用医疗质量管理工具开展医疗质量管理与 自我评价，根据卫生计生行政部门或者质控组 织发布的质控指标和标准完善本机构医疗质量 管理相关指标体系，及时收集相关信息，形成 本机构医疗质量基础数据。 • 常见的医疗质量管理工具有：PDCA、全面质 量管理（TQC）、品管圈（QCC）、疾病诊断 相关组（DRGs）绩效评价、单病种管理、临床 路径管理等。
柏拉图制作(EXECL2007)
第十五步：柏拉图制作—折线图—不良 数折线图调整为柱形图
1、鼠标左键点击不良数的蓝色带点的折线区域。 2、点鼠标右键。 3、点选“更改系列图表类型”。 4、点选“柱形图”。 5、点选“第一种柱形图”。 6、点“确定”。
第十六步：柏拉图制作—折线图—不良数折 线图调整为柱形图—柱形图间距调整
1、点击图表中的不良数蓝色“柱形图”。 2、再点右键。 3、点选“设置数据系列格式”。
右部的次要坐标轴刻度线的调整方法也同上。
第十八步：柏拉图调整—添加80/20线
从插入栏用手工按80/20原则划出红色虚线。
一个标准的柏拉图就完成 了，但可继续往下优化。
柏拉图美化1—主要网格线调整为虚线
1、点击图表中的横向网格线。 2、点鼠标右键。 3、点选“设置网格线格式”。
柏拉图美化1—主要网格线调整为虚线
第十三步：柏拉图制作—折线图—生成 次坐标轴—次坐标轴调整
1、鼠标左键点击图表上右边的垂直轴（次坐标轴）。
第十三步：柏拉图制作—折线图—生成 次坐标轴—次坐标轴调整
2、点鼠标右键。3、点选“设置坐标轴格式”。
第十三步：柏拉图制作—折线图—生成 次坐标轴—次坐标轴调整
4、在坐标轴选项中：最大值、最小值、主要刻度单位、次要刻度单位等 目前都是自动。
按上页的方法逐 项调整如左图。
第八步：统计表—累计不良率计算
1、在“累计 不良率”第一 输入计算公式。 2、点 “Enter”。
第八步：统计表—累计不良率计算
3、在“累计不 良率”第二行输 入计算公式。 4、点“Enter”。
第八步：统计表—累计不良率计算
5、 鼠标移动到 “48.9%”的右 下部（此时右下 部区域出现小的 “+”字符号）。 6、鼠标左键点 住该“+”符号， 并下拉到序号第 11格。
如何在Excel2007中作出柏拉图-PPT课件
2%
1%
99%
100%
2
Updated 10-22-07
如何在Excel 2019中作柏拉图 选取不良数和累计不良率列作直方图
3
Updated 10-22-07
如何在Excel 2019中作柏拉图 选取累计不良率的直方图然后点鼠标右键
4
Updated 10-22-07
如何在Excel 2019中作柏拉图 选择设置数据系列格式
The End！ Thanks！
21
Updated 10-22-07
13
Updated 10-22-07
如何在Excel 2019中作柏拉图
出现如下对话框，在“名称系列/Series name中敲入 相应的名称（一般为不良数/不良率和累计不良率）
14
Updated 10-22-07
如何在Excel 2019中作柏拉图 弹出“选择数据源/Select Data Source”对话框， 点击右边的“编辑/Edit”命令
15
d 10-22-07
如何在Excel 2019中作柏拉图
弹出下列对话框，在“水平轴（X轴）标示范围/Axis label range”中引入不良项目
16
Updated 10-22-07
如何在Excel 2019中作柏拉图
引入不良项目
17
Updated 10-22-07
如何在Excel 2019中作柏拉图
如何在Excel 2019中作柏拉图 选择累计不良率直方图，点鼠标右键， 选改变图的类型
9
Updated 10-22-07
如何在Excel 2019中作柏拉图 弹出下面的对话框，选择折线格式然后点“OK”
手把手教您用Excel正确画柏拉图
柏拉图操作流程1、建立规范化数据表格，录入相应的数据，按照降序排列，计算百分比、累计百分比2、对数据表进行调整，以便作图，由图一调整到图二（标黄列互换或直接删除百分比列）（图一）（图二）3、开始制作柏拉图，选择数据表项目（蓝色部分），插入图表4、图表选择，选择柱状图，簇状柱状图，生成右侧图表5、点击“百分比”柱（红色箭头指向），鼠标点击右键，出现选择项后，选择“更改系列图表类型（Y）”（标红部分）6、选择折线图，带数据标记的折线图，生成右侧图表7、点击“百分比”数据点（红色箭头指向），鼠标点击右键，出现选择项后，选择“设置数据系列格式（F）”（标红部分）8、出现“系列选项”，选择“次要坐标轴”，生成右侧图表9点击“数量”柱（红色箭头指向），鼠标点击右键，出现选择项后，选择“设置数据系列格式（F）”（标红部分）10、出现“系列选项”，选择“无间距”，将蓝色光标拖至最左边，生成右侧图表11、数据表中增加黄色栏目，设置累计百分比为0%12、点击右侧图“累计百分比”折线，左侧数据表中出现包含了42%-100%的蓝色边框13、点击蓝色边框，将0%也包含进去，则出现右图所示图表14、点击图表，出现“图表工具”，依次点击布局、坐标轴、次要横坐标、显示从左向右坐标轴，生成右侧图表，图表次要横坐标轴出现图表顶端15、鼠标右键点击次要横坐标轴，出现下图所示列表，选择设置坐标轴格式16、出现下图，选择点击“在刻度线上”，生成右图，图表折线向左偏移17、点击图表，出现“图表工具”，依次点击布局、坐标轴、次要横坐标、显示无标签坐标轴，生成右侧图表，图表顶端次要横坐标轴消失18、点击图表左右两侧纵坐标轴进行设置，左侧纵坐标轴设置最大值为总量，右侧纵坐标轴设置最大值为100%，生成最右侧图表19、点击图表折线、柱状添加数据标签，生成右侧图表20、根据80/20原则添加垂直水平线，同时增加标题，并美化图表。
Excel 2007制作柏拉图
Excel 2007制作柏拉图一、准备数据于Excel工作表中，并根据不良数计算出影响度、累计影响度。
计算公式为：影响度=不良数/不良总数*100%二、选择不良项目、不良数、累计影响度项。
三、点击工具栏上的插入→图表→柱形图→二维柱形图→簇状柱形图，制作成如下表格：四、点击累计影响度部分，即图中红色部分，然后右击选择“更改系列图表类型”，选择“XY散点图”中的“仅带数据标记的散点图”，最后点击确定，制作成如下表格：五、点击图表中任一点，然后点击Excel工具栏中的布局，出现如下界面：六、图表修饰一：选择图例，然后点击无，去除图例。
选择网格线，然后点击主要横网格线，选择无，去除网格线。
加入标题：点击坐标轴标题，分别添加主要横坐标轴标题、主要纵坐标轴标题、次要纵坐标轴标题。
点击图表标题，添加图标标题。
七、图标修饰二：柱形图分类间距改为“0”：点击柱形图，右键点击，然后选择“设计数据系列格式”，系统弹出对话框，然后将“系列选项”中的分类间距修改为无间距，边框颜色中线型改为实线，颜色改为黑色，边框样式中的宽度改为1磅（注：颜色、线型、宽度可依各自喜好自由设定）修改刻度（在坐标轴上双击）修改主坐标轴数值Y轴刻度为0~223（不良数）修改次坐标轴数值Y轴刻度为0~100（累计不良率）修改次坐标轴数值X轴刻度为0~7（不良项目共7个项目）修改坐标轴刻度为内部：在坐标轴上右键选择“设置坐标轴格式”，在坐标轴选项中选择主要刻度线类型为“内部”连接各累积点为折线：点击累积不良率，右键选择设置数据系列格式，弹出对话框，设置线型和线条颜色。
隐藏次坐标轴和数值X轴：在次坐标轴数值X轴上右键选择“设置坐标轴格式”，在坐标轴选项中选择主要刻度线类型为“无”，坐标轴标签为“无”。
八、完成图：。
Excel不会制作柏拉图？简单快速一分钟搞定
Excel不会制作柏拉图？简单快速一分钟搞定
1.建立需要使用的数据。
2.选择数据建立图表。
先选择柱状图即可
3.建立图表后，选择“累计占比”数据，右键点击，然后左键单击“设置数据系列格式”。
选中“累计占比“数据”
选择“数据系列格式”
4.添加次要坐标轴：直接在选项内选一下就行啦。
5.再次选中“累计占比”数据，右键单击，选择“更改系列图表类型”，选择折线图。
右键单击“累计占比”数据，更改图表类型
6.选择“迟到人数”项，右键单击，选择“设置数据系列格式”，将“分类间距”调整为0.
右键点击“迟到人数”设置柱状图间隔
7.选中图表，在布局中依次添加标题、单位。
并按照自我喜好美化就可以啦。
添加标题及单位
PS：小编每周至少发文五篇，主要对象是0基础Office教程，关注小编不迷路。
如何用EXCEL做柏拉图
如何用EXCEL做柏拉图柏拉图是重要的数据分析工具之一，我们将以下统计表的作为做柏拉图的源数据，介绍如何制作柏拉图。
这个表是某一个装配车间10月份影响装配工时的报表，如何做出柏拉图直观显示出影响装配工时的要因呢，下面将一一讲解。
总装车间10月份影响装配工时统计表一、数据表整理1表中影响车间的装配异常原因很多，到底哪些是主要原因呢？首先，将对“总装车间10月份影响装配工时统计表”的数据进行分类汇总；2“分类汇总”前，应先依“原因分类”栏进行排序，再依“原因分类”字段进行“分类汇总”点“原因分类”进行排序上图，按“原因分类”的字段进行“分类汇总”上图，分类汇总后的表对此表进行整理，注意要依“影响工时”字段进行降序排序3、在整理后上表，再加入一列“累计比例”如下表：这个“累计比例”是用下面公试算出来的，这个累计比例的含义是：前N项之和占总影响工时的比率，下图为公式的截图，在公式录入时注意部分单元格的绝对引用。
二、制图在EXCEL中，有个上面这个表后，我们就可制图了1、选中数据表-----点菜单“插入”------点“柱形图”------“二维柱形图”的第一个图形2得出下面图形2点击图中“系列图例”中的“累计比例”使之处于激活状态，再右击，弹出对话框再选“更改系列图表类型”3点击“更改系列图表类型”后，在弹出图型选筐中选“折线图”，并确定此时“累计比例”已变成了折线图，但因数据太小，都附在主座标轴上，如下图所示4、增加副座标轴我们必须要增加一个副座标轴，方法是，再次点击图中“系列图例”中的“累计比例”使之处于激活状态，再右击，弹出的对话框内选“设置数据系列格式”见下图5、点击“设置数据系列格式”后，再在弹出子菜单中“系列选项”将原主座标轴选项改选为次座标轴6此时，柏拉图基本上就差不多了，如下图7、再从EXCEL中选中此图点“图表工具”----设计-----点“增加标题”的“图标选框”8、修改标题及给图中系列添加数据标签，再修饰一下图表，最终如下图所示这样，整个柏拉图的制作就算完成了，以上是基于EXCEL2007版的，如有不清楚的朋友请给我留言噢。
2007年版本制作柏拉图操作流程(windows2007版excel操作)
制作步骤
制图前“三要素”：例数、占比、累计百分比
某医院心外科护士洗手不规范统计
项目
原因
未洗手次数
百分比
1
接触病人物品后
42
48.84%
2
接触病人后
31
36.05%
3
接触病人前
7
8.14%
4
清洁或无菌操作前
2
2.33%
5
戴手套前
2
2.33%
6
术前洗手
1
1.16%
7
Байду номын сангаас
脱手套后
1
1.16%
---以下步骤仅适用于windows 2007版 excel
8
10
12
张丹，吴清平，医院统计基础与应用[M],武汉大学出版社，2008版 Edicted by xiue
雷达图
---雷达图又可称为戴布拉图、蜘蛛网图，是财务分析报表的一种。 即将一个公司的各项财务分析所得的数字或比率，就其比较重要的项目集中 划在一个圆形的图表上，来表现一个公司各项财务比率的情况，使用者能一 目了然的了解公司各项财务指标的变动情形及其好坏趋向。
Edicted by xiue
制作步骤
点击添加→点确定→输入名称→选择数据图（注意红框如何选择数据）→完成
Edicted by xiue
制作步骤
点击左键选中红色条→右键→输设置数据系列格式→选中次坐标抽→选中红色条→点击 右键→点击更改图标类型→折线图 Edicted by xiue
制作步骤
选中图表→图表工具→布局→坐标抽→次要横坐标抽→次显示从左向右坐 标抽
沟通协调 团队精神
专业知识
4.5 4
Excel07版柏拉图制作详解
用Excel2007制作柏拉图
By lrsh1985
Pareto chart
Pareto chart，译作柏拉图，也称柏拉分 布图，帕累托图，是一个垂直条形统计图，图 中显示的相对频率数值从左至右以递减方式排 列。由于图中表示频率的较高条形能清晰显示 某一特定体系中具有最大累积效应的变量，因 此柏拉图可有效运用于分析首要关注问题。
8
下面添加百分比折线 在图表上右键单击，点 击“选择数据”
9
点击左侧的“添加”
10
系列值要选择E3:E8单 元格
系列名称可以随便输入， 这里我输入“系列2”
11
都选择好以后，就可以 看到，图表中出现了新 的图案（图中红色部 分），因为跟原来的数 据相比，这些百分比数 字很小，所以以柱状图 显示的时候不是很明显， 一会儿我们需要让他以 折线图的形式显示出来
A
25
首先设置次Y轴
右键单击次Y轴，点击 “设置格式”，然后将 最小值设置为“固 定”“0”，将最大值 设置为“固定”“1”， 然后将主要刻度线单位 设置为“固定”“0.1”， 这样将来的图表里就显 示10条刻度线，如果只 想显示5条，就设置为 0.2
26
设置主Y轴，前面我说 了，我们需要将主Y轴 的最大值设置为所有项 目之和，以期望能够对 应100%，在这个例子中 所有项目之和正好是 100，我就将主Y轴的最 大值设置为100了，如 果所有项目之和是X， 那就设置为X
23
在次X轴上右键单击， 选择“设置坐标轴格 式”，然后在“坐标轴 选项”中的“位置坐标 轴”选择“在刻度线 上”，这时候，我们就 可以看到，折线的起点 与原点重合了！ 重合以后，我们就不需 要显示次X轴了，但是 我们还不能让他像刚刚 那样真的不显示，而是 要达到“看不见”的目 的，如右图所示，我们 可以在设置格式时，将 其“主要刻度线类 型”“坐标轴标签”都 设置为无
柏拉图,直方图,管制图制作方法EXCEL2007
柏拉图，直方图，管制图绘制方法目录第一章柏拉图制作方法 (3)1.1、制作方法 (3)1.2、举例说明 (3)第二章直方图制作方法 (7)2.1、直方图的制作步骤 (7)2.2、举例说明 (7)第三章管制图制作说明 (11)3.1、各个管制图界限一览表 (11)3.2、符号说明 (11)3.3、绘制管制图的步骤 (12)3.4、管制图使用时之注意事项 (12)3.5、举例说明 (13)第一章柏拉图制作方法1.1、制作方法1、收集制作柏拉图需要的数据，分类输入表格。
2、将数据按照由小到大的顺序排列3、以此计算出这些数据的累积数目和累积百分率。
4、选择需要的数据生成柱状图。
5、选择累积百分比，将图表类型变为折线形式。
6、更改两个纵坐标值将累积百分比的的最大值改为1；将发生数据的最大值改为发生数据的累计最大值，或大于等于累计最大值。
7、调整图之间的间隙，美化图形生成柏拉图。
1.2、举例说明第一步：收集整理数据。
收集不良数量，以此计算累计不良数，百分比，累计百分比。
第二步：选择项目，不良数量，累计百分比生成柱状图。
第三步：在图上选择累计百分比图形，点击鼠标右键，选择更改图标类型，以此选择带标记的折线图。
将累计百分比的柱状图变为折线图。
第四步：更改成折线图后，选中折线图，在右键里面选择“设置数据系列格式”随后选择“次坐标轴”得到如下图像。
第五步：选择累积百分比的坐标轴，点击右键选择“设置坐标轴格式”。
在里面将最大值改为1，最小值为0，其他可按照需求或选择默认设置。
选择数量坐标轴，点击右键选择“设置坐标轴格式”在里面将最大值设置为大于或等于累计不良数的最大值。
最小值和间隔可按照需要选择。
得到如下图形。
第六步：选中图形点击右键选择“设置数据系列格式”在里面将“分类间隔”调整为零。
双击每个柱子选择不同的颜色可以改变每个柱子的颜色。
最后调整后得到如下图形。
第七步：如果要清晰的表达数据，可点击右键在图形上面添加数据标签。
