神机妙算软件流程介绍

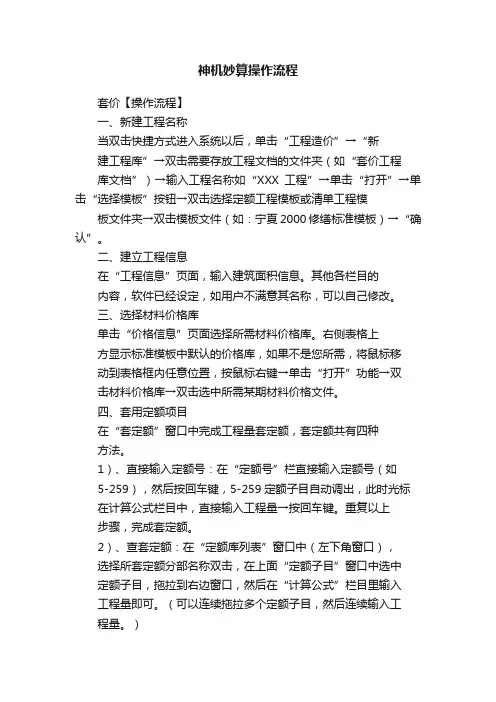

软件流程介绍

图形算量软件通过建立工程模型，实现工程量自动计算，下面我们通过绘制几个简单的构件，快速的

熟悉图形算量软件的整个操作流程。

操作步骤：

启动软件 -→ 新建工程（选择模板）-→ 新建楼层 -→ 建立轴网 -→ 定义构件属性

-→ 绘制构件 -→定义计算规则-→汇总计算 -→ 查看计算结果 -→数据导出-→保存工程 -→ 退出软件

操作步骤详解

第一步：启动软件

双击桌面快捷方式，启动图形算量软件。

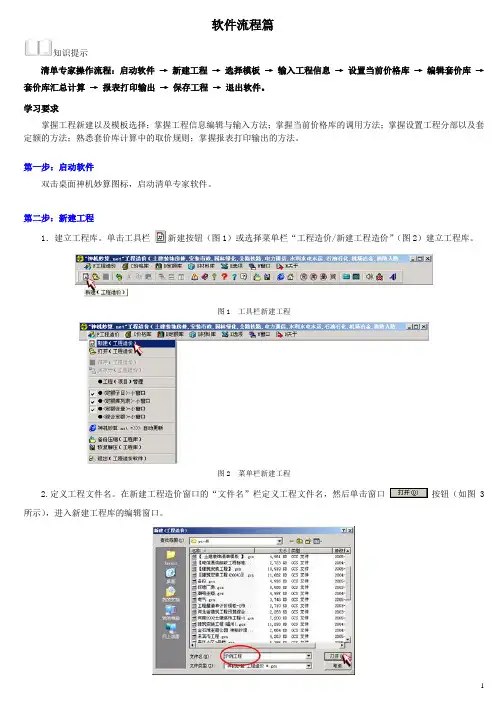

第二步：新建工程

1、定义工程文件名。点击主菜单“图形算量->新建图形算量”,在弹出的对话框中定

义工程文件名,

如下图。

图定义工程文件名称

2、如图2，进入工程主界面，定义工程信息。

图定义工程信息

2、如图3，选择工程模板。模板的选择主要是为了引进清单定额库以及标准图集，开

放式的图形算量

模板管理，方便用户增加定额或图集，自定义工程量计算规则，可以适合全国各地的定额要求和各种特

殊情况处理，同时模板中还内置门窗、预制构件、屋面、楼地面等标准图集库。工程文件中的构件属性，

通过自定义存档，可以保存到模板，在不同工程中调用，省去了重复定义构件属性过程。通过把工程

及经验积累到算量模板，提高工作效率十倍以上。

第三步：定义楼层信息

新建工程后，系统自动创建一个初始楼层，确定该初始楼层为工程的哪一个楼层（比如首层），

定义它的楼层信息，从楼层管理窗口选择快捷功能“定义楼层信息”，输入相应信息确认。

图选择模板

注：工程的其它楼层，比如基础层、标准层、顶层、屋面层等建议通过楼层复制/粘贴来创建，这样

做可以复制已有楼层的构件属性及图元到目标层，大大提高建模效率。

软件楼层复制不会自动根据楼层递增底标高，所以每复制或者新建一个楼层都需要定义楼层底标高，

保证工程在高度方向的整体性。

另外在复制楼层时，可以在弹出的对话框中选择复制构件，最后确认即可。

第四步：建立轴网

1、点击构件工具栏按钮，进入轴线管理界面

2、在弹出的轴线管理对话框中点击，新建直线轴网，如果要建立弧形轴网可点击，最后删

除轴网点。

3、在窗口右侧的尺寸常用值列表中选择3000，个数选择3，光标定位在下轴表上，点击“添加”按钮；

同样在左轴表上添加3条轴线，间距3600。轴线定义好后，点击“确认”按钮，返回到绘图窗口。

在绘图区中，我们将看到定义好的轴网如下图。

如果要补充辅助轴线可以点击等工具进行绘制。

第五步：定义构件属性

1、在绘图之前，必须先定义构件属性，以墙构件为例，点击构件工具栏的按钮，进入墙体属性

管理窗口。

2、点击选择砖石墙，默认墙编号=qi-2，墙厚=240，内/外墙=内；如果要修

改具体构件属性

可以直接手动修改，对于部分构件属性可以参考右边图标，比如拱高等。

3、在构件做法定义窗口，双击“项目编号”，在弹出的项目指引窗口选择“定额”插页，选择砖墙定

额子目3-5-4，确认退出，另外也可以通过直接在项目编号处直接输入编号回车或者输入项目名称右

键选择模糊查找。选定额返回到做法定义窗口中，同时，双击“换算”栏可以对该项子目进行换算。

重复以上2-3，定义“外墙”属性qi-3，墙厚=370，内/外墙=外。

4、点击属性管理窗口上的“确认”，退出属性管理窗口，这样完成了对墙构件的属性定义。

5、其它构件的属性定义方法同上，一种构件有多个属性项目时，在属性管理窗口中一次性定义

完成。比如柱构件，有不同截面尺寸的柱，则可定义多个柱属性：zu-2、zu-3、zu-4……

图选择模板

第六步：绘制构件

属性定义好之后，就是画图了，利用软件提供的画图工具，将构件图元绘制到轴网上，对于不同

类型的构件，软件提供了不同的画法及智能布置方法。比如墙，可以通过画线的方式绘制，也可以选

择按轴线自动生成，另外还可以结合右边的画图工具栏和捕捉点设定来绘图，以下分别说明：

1、画构件

画外墙，点击墙构件工具栏右侧的属性下拉列表框，选择qi-3

“外墙”，再点击，光标定位到轴线上的A,1点，点左键，这时墙的第一个端

点确定；移动光

标到A，3坐标点，再次点击左键，墙第二点确定下来，同时一条墙也显示在绘图区中。其它墙依此继

续画出来，外墙画完转换到内墙时，从构件工具栏的属性列表中选择“内墙”，当前墙属性为内墙，按

照刚才的方法，画出全部内墙。也可以在“画”墙时点选择需要布置墙体的轴线上

的两点，在跳出

的对话框中输入长度即可。

2、智能布构件

智能布置是为了提高画图效率而提供的一种快速画墙的方法，系统提供了可按轴线生成、按梁线

生成、按墙线生成三种选项，由于当前只有轴线，所以我们选择按轴线生成，选择“内墙”，点击构件

工具栏的功能，鼠标框选需要布置墙的轴线，确认后轴线上自动生成墙。（下图

是智能布置内墙

截图）

第七步：构件编辑

可能需要删除并不存在的图元，使用构件工具栏上的、功能可以删除；或者需要将

一种属性替换成另外一种属性，则用工具栏上的可将选中构件图元更改为当前属性。另外每个

构件都有相应的调整功能，比如复制、移动、镜像、旋转、提升；

还有在有画图工具栏上面也有不少调整按钮，比如调整标高、整体拉伸、

单边拉伸等功能。

具体介绍查看四维算量中级篇中的构件编辑篇。

按上述方法，还可以绘制出门、窗、柱、梁、板等全部构件，与墙构件稍有不同的是，门、窗属于寄生

构件，只有在墙上才能画出来、柱属于点式画法的构件，梁与墙相似是属于线式画法的构件，板是属于

面式画法的构件。对大多数构件，软件都提供了智能布置的方法，帮助快速完成画图操作。

当前楼层的构件画好后，对于多个楼层的工程，我们还要继续画出其它楼层的图形，这时可以通过

楼层复制/粘贴的方法快速复制出新的楼层，在此基础上进行修改，补充完成新楼层的构件绘制。

绘制好构件后可以点击，查看三维实体，直观查看构件布置情况。

第八步：设定计算规则

全部楼层绘制好后，可以进行计算规则的设定。建议在计算之前先保存一下工程文件。点击构件工具

栏的按钮，在跳出的对话框中，先点击，检查清单定额是否漏套。

计算规则设置:点击，进入扣减关系设定窗口。在这里根据定额或清单计算规则设定扣减

关系和模板计算规则。如果要将计算规则用于多个楼层，点击即可。

第九步：汇总计算

再选择计算的方式。点击直接只计算当前楼层，点击可

以多层计算工程量。
