cisco模拟器使用说明
第二十三节CiscoPacketTracer网络设备模拟器
第二十三节Cisco Packet Tracer网络设备模拟器一、Cisco模拟器的启动方法一: 开始→程序→Cisco Packet Tracer→Cisco Packet Tracer。
方法二: 双击桌面上的Cisco Packet Tracer图标。
二、Cisco Packet Tracer主界面图27-1三、网络设备1、路由器图27-22、交换机图27-33、传输介质图27-4四、模块化交换机模块的添加与移除1、模块类型Switch-PT-Empty有五种类型的模块，CE、CFE、CGE、FFE和FGE，这些符号是完整英文名称的缩写。
例如CE是Copper Ethernet的缩写，FFE是Fiber Fast Ethernet的缩写。
各种模块符号的说明如下表所示。
表27-1 Switch-PT-Empty模块类型符号的说明模块类型模块说明符号的完全形式PT-SWITCH-NM-1CE具有一个接口的10MB双绞线模块Copper EthernetPT-SWITCH-NM-1CFE具有一个接口的100MB双绞线模块Copper Fast EthernetPT-SWITCH-NM-1CGE具有一个接口的1000MB双绞线模块Copper Gigabit EthernetPT-SWITCH-NM-1FFE具有一个接口的100MB光纤模块Fiber Fast EthernetPT-SWITCH-NM-1FGE具有一个接口的1000MB光纤模块Fiber Gigabit Ethernet2、添加模块①关闭交换机电源：交换机模块的安装与移除不能带电插拔，因此必须关闭电源。
在Cisco Packet Tracer工作区中点击交换机图标，打开如图27-5所示界面，点击图中的电源开关即可打开或关闭交换机的电源。
②插入模块：在窗口左侧“MODULES”下面选择一种模块类型，按住鼠标左键拖动到空槽口上释放鼠标。
(实例教程)cisco模拟一看就会教程ciscopackettracer

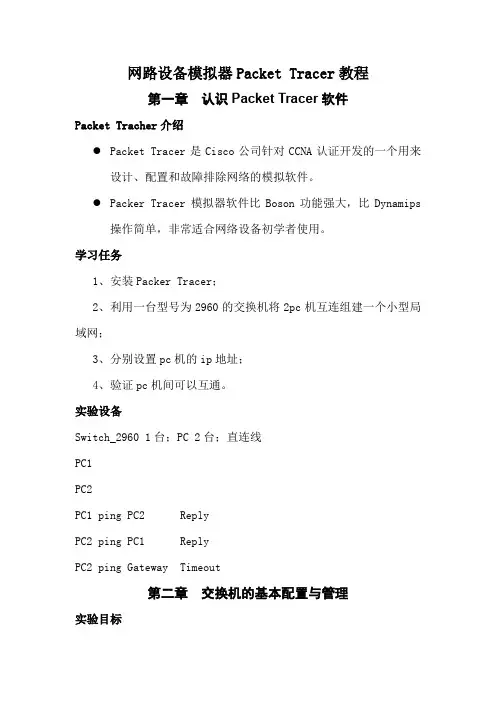

网路设备模拟器Packet Tracer教程第一章认识Packet Tracer软件Packet Tracher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。
学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址；4、验证pc机间可以互通。
实验设备Switch_2960 1台；PC 2台；直连线PC1PC2PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。
实验背景●某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。
技术原理●交换机的管理方式基本分为两种：带内管理和带外管理。
●通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
●通过Telnet、拨号等方式属于带内管理。
●交换机的命令行操作模式主要包括：●用户模式Switch>●特权模式Switch#●全局配置模式Switch(config)#●端口模式Switch(config-if)#实验步骤：●新建Packet Tracer拓扑图●了解交换机命令行●进入特权模式(en)●进入全局配置模式(conf t)●进入交换机端口视图模式(int f0/1)●返回到上级模式(exit)●从全局以下模式返回到特权模式(end)●帮助信息(如? 、co?、copy?)●命令简写(如 conf t)●命令自动补全(Tab)●快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)●Reload重启。
cisco模拟器使用方法

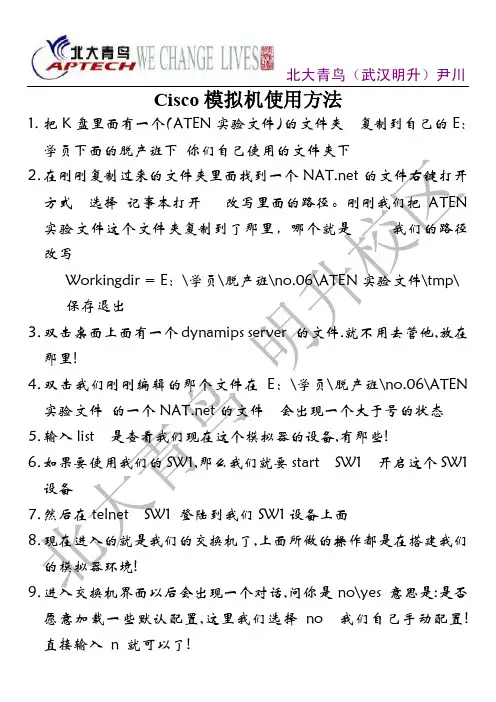

Cisco模拟机使用方法1.把K盘里面有一个（ATEN实验文件）的文件夹复制到自己的E：学员下面的脱产班下你们自己使用的文件夹下2.在刚刚复制过来的文件夹里面找到一个的文件右键打开方式选择记事本打开改写里面的路径。
刚刚我们把ATEN 实验文件这个文件夹复制到了那里，哪个就是我们的路径改写Workingdir = E：\学员\脱产班\no.06\ATEN实验文件\tmp\保存退出3.双击桌面上面有一个dynamips server 的文件.就不用去管他,放在那里!4.双击我们刚刚编辑的那个文件在E：\学员\脱产班\no.06\ATEN实验文件的一个的文件会出现一个大于号的状态5.输入list 是查看我们现在这个模拟器的设备,有那些!6.如果要使用我们的SW1,那么我们就要start SW1 开启这个SW1设备7.然后在telnet SW1 登陆到我们SW1设备上面8.现在进入的就是我们的交换机了,上面所做的操作都是在搭建我们的模拟器环境!9.进入交换机界面以后会出现一个对话,问你是no\yes 意思是:是否愿意加载一些默认配置,这里我们选择no 我们自己手动配置!直接输入n 就可以了!10.进入模拟器了以后,我们看见的是router > 这个状态,这表示的是我们现在交换机的名称是route 现在是在>模式,也就是我们的用户模式!现在输入enable 回车,我们进入特权模式,从特权模式进入全局配置模式输入:config t 我这里写的是简写,你们可以用teb键把命令补齐! 至于还有一个接口模式,一个线路模式,这里我就不做介绍了,你们大家自己看下书!11.这里讲一点,如何修改设备的名称进入我们的全局配置模式> enable 从用户模式进入特权模式# config t 从特权在进入全局配置模式（Config）# hostname benet 全局配置模式下面输入hostname benet 回车就可以修改设备名称了!Benet是设备名称,这里可以自己定义!希望大家能够把这个模拟器能使用清楚,我的文档写的也比较清楚了,希望大家多加练习!。
cisco模拟器DynamipsGUI使用功略

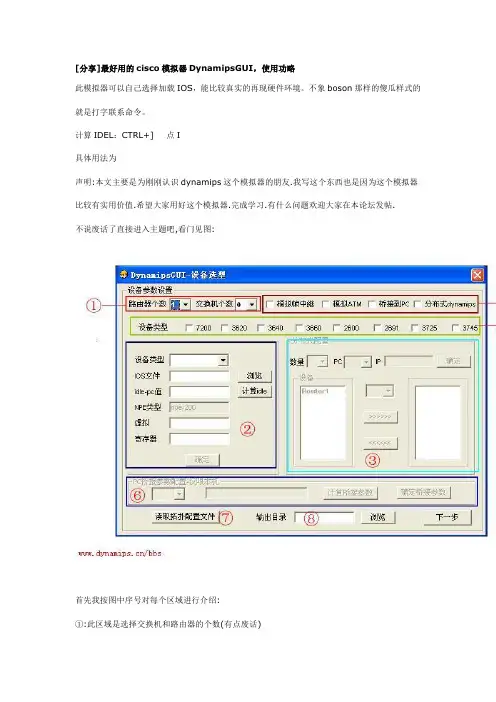

[分享]最好用的cisco模拟器DynamipsGUI，使用功略此模拟器可以自己选择加载IOS，能比较真实的再现硬件环境。
不象boson那样的傻瓜样式的就是打字联系命令。
计算IDEL：CTRL+] 点I具体用法为声明:本文主要是为刚刚认识dynamips这个模拟器的朋友.我写这个东西也是因为这个模拟器比较有实用价值.希望大家用好这个模拟器.完成学习.有什么问题欢迎大家在本论坛发帖.不说废话了直接进入主题吧,看门见图:首先我按图中序号对每个区域进行介绍:①:此区域是选择交换机和路由器的个数(有点废话)②:这个地方是选择设备类型,IOS路径,idle-p值NPE类型,虚拟(表示虚拟设备的RAM所占的内存大小,因为dynamips在模拟时候需要将主机的物理内存模拟成模拟设备的RAM)③:此区域是配置分布式的dynamips的设置区域(请看分布式专题),对谛率掷此?这个区域暂时还用不到.④:这里可以选择一些不需要IOS的模拟设备。
如：FrameRelay交换机ATM交换机,以太网交换机(现在已经有支持交换的模块NM-16ESW).由模拟器自己提这些功能.⑤:设备类型,选择你所需要模拟的设备，以上的设备为dynamips目前支持的类型,其他的都不支持.⑥:这里可以设置连接到主机通信(下文详细介绍)⑦:可以直接读取真实设备里的NVRAM里的配置文件(.ini格式)⑧:输出目录(自己先建立).（根据上面这个拓扑来介绍,希望大家在弄懂基本东西以后,可以在举一反三吧.东西是活的,活学活用）接下来,我从起始配置到最后开始实验在做逐步讲解.1.首先选择根据上面这个拓扑图(建立在做实验的时候在草稿纸上画好拓扑图,注释好个端口设备的IP).我们来用dynamipsGUI来配置脚本文件(注意:现在的dynamipsGUI和dynamipsee都是可以视化的写dynamips的脚本程序.不是模拟器.有的初学者.总以为这两个程序是模拟器.真正的模拟器是dynamips点击进入作者BLGO).未安装的朋友请点下载.下载好安装.点击桌面DynamipsGUI图标打开.2.好了,打开以后,根据上面的图我们假设R1，R2，R3都使用3640,而R4使用7200.那么我们选择路由器个数为4，并选择桥接到PC.在⑤设备类型里钩选3640 和7200.如图:3.在②设备配置区域里下拉选择7200,然后浏览选择你的IOS文件点击下载IOS(cisco ios文件夹).（注意IOS在网上下载后,后缀名为BIN，大家需要将后缀名字改为RAR，然后在解压出来,这样在运行模拟设备时候就避免了再解压）接一下步是最让初学者感到困惑的地方.计算idle-pc 值(idle-pc只为了解决在开启模拟设备时不至于你的CPU占有率达到100%,所以这个值对于能做好实验很重要).好.指定好IOS路径以后.我们点击计算idle-pc,确定IOS文件存在.之后在弹出窗口中按任意键继续.如图:之后看到的就是设备的启动了(如同真实设备一样).然后在设备的用户模式下(Router>)下先按组合键ctrl+] 接着在单独按i键.记住不要三个键一起按.按完以后就是等待了.如图:等待一会儿,出现下图:看到下面出现一排值.这就是我们所需要的idle-pc值.那么这么多我们怎么选择呢？好！注意看count等于后面的数字.找到一个count最大值.然后记下前面的一串16进制数.例如上面这图.count=72,这个里面有两个72的值,我们同时记下这两个值.0x605c33fc 和0x605c345c.然后在回到dynamipsGUI界面.将0x605c33fc(或者0x605c345c)填入.(说一下这地方的原则:大家不要一味的相信最大值就是必须要选择的值.这要看情况而定.如果当你选择一个最大值,然后在后面开设备的时候却出现了CPU100%的情况,那么这个时候你就应该重新去计算idle-pc值,只到CPU占有率维持在一个正常值.我上面说的选取最大的count值是应该理解为从最大的count值开始去试.这样一直到找到一个合适的idle-pc值)4.接下来是NPE类型这里dynamipsGUI已经有默认值了.我们不需要在去设置它.而在虚拟内存这里dynamipsGUI作者也给出了各个类型模拟器的默认值.大家可以根据IOS的大小去更改.也要根据自己的物理内存而定.而后面的参数128 --disk0 4 ,128的意思是拿128MB的物理内存来作为虚拟设备的RAM, --disk0 4是dynamips的参数在说明文件中的解释为: --disk0 : Set PCMCIA ATA disk0: size.这是节省内存的参数.不过3600不支持这个参数.大家如果想深入研究可以读说明文档内容,如下:The emulator currently supports the following platforms:- Cisco 7200 (NPE-100 to NPE-400)- Cisco 3600 (3620, 3640 and 3660)- Cisco 2691- Cisco 3725- Cisco 3745- Cisco 2600(2610/2611/2620/2621/2610XM/2620XM/2650XM)To emulate another platform, use the "-P" command line option (for example,"-P 3725" or "-P 3600").For the 7200, you can change the NPE type with the "-t" option.It is possible to select "npe-100", "npe-150", "npe-175", "npe-200","npe-225", "npe-300" and "npe-400". The "npe-g1" is not working.For the 3600, a 3640 with 128 Mb is emulated by default. You can change this with the "-t" option and by specifying "3620" or "3660".Don't forget to set the chassis type depending on your IOS image,a c3660 image will not run on c3640 hardware and vice-versa.Remark: PCMCIA card emulation is not supported yet with Cisco 3600.还有一个要说明的,大家如果在以后碰到dynamipsGUI界面的虚拟碰到后面跟一个参数-X（注意为大写）比如96 –X 意思是不使用一个模拟的RAM文件,这样可以使用速度更快.原说明文档也有介绍:-X : Do not use a file to simulate RAM (faster)我对新手的建议:关于NPE绾紊柚?大家在使用dynamipsGUI时就使用默认的.关于虚拟大小如何设置.主要还是根据你的IOS大小来定.dynamipsGUI也给了默认值.5.接下来我要拿来单讲的就是这个寄存器的值了.很多人在做实验的时候都问,为什么copy run start以后.下次重新启动虚拟设备时.设置没有被保存.主要就是这个地方的设置问题了.学思科的人都清楚0x2142和0x2102了. 0x2142启动时是不从NVRAM读配置.而0x2102相反.因为dynamips默认是0x2142 所以我们需要在这个地方改为0x2102就可以了.然后在到虚拟的路由设备里面在show ver看看,你会发现寄存器的值0x2142(虽然我们这之前在dynamipsGUI已经配置过)但还是要重新在改一次寄存器的值才能最后的保存你的配置命令:config-register 0x2102然后再配置在copy run start，再reload看看.你就会发现设置保存成功!6.好的.上面已经把7200都配置好了.完了以后点寄存器下面的确定.3640也是一样(其它的设备也是如此配置)配置完后确定. OK！两个设备都配置完毕.接下来.哦还记得我上面的那个拓扑图吧。
思科模拟器7.2使用教程

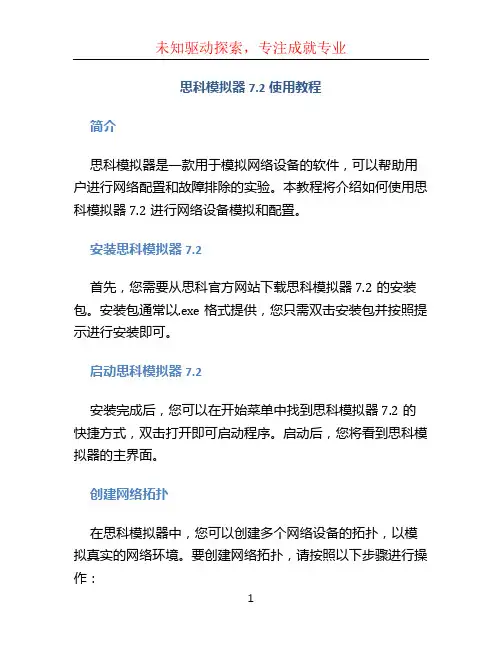

思科模拟器7.2使用教程简介思科模拟器是一款用于模拟网络设备的软件，可以帮助用户进行网络配置和故障排除的实验。
本教程将介绍如何使用思科模拟器7.2进行网络设备模拟和配置。
安装思科模拟器7.2首先，您需要从思科官方网站下载思科模拟器7.2的安装包。
安装包通常以.exe格式提供，您只需双击安装包并按照提示进行安装即可。
启动思科模拟器7.2安装完成后，您可以在开始菜单中找到思科模拟器7.2的快捷方式，双击打开即可启动程序。
启动后，您将看到思科模拟器的主界面。
创建网络拓扑在思科模拟器中，您可以创建多个网络设备的拓扑，以模拟真实的网络环境。
要创建网络拓扑，请按照以下步骤进行操作：1.在思科模拟器的主界面中，点击菜单栏的“File”选项。
2.在下拉菜单中，选择“New”来创建一个新的拓扑。
3.在弹出的对话框中，选择您想要模拟的设备类型，并设置所需的数量。
4.点击“OK”按钮，即可创建一个新的网络拓扑。
配置网络设备创建完网络拓扑后，您可以开始配置网络设备。
思科模拟器提供了交互式的命令行界面，可以让您像在真实设备上一样进行配置。
要配置网络设备，请按照以下步骤进行操作：1.在思科模拟器的主界面中，选择您想要配置的设备。
2.右键点击设备，选择“Console”以打开设备的命令行界面。
3.在命令行界面中，您可以输入命令来进行设备的配置。
4.配置完成后，您可以保存配置，并在需要时加载配置。
模拟网络流量除了配置网络设备，思科模拟器还可以模拟网络流量，帮助您进行网络性能测试和故障排查。
要模拟网络流量，请按照以下步骤进行操作：1.在思科模拟器的主界面中，选择您想要模拟的设备。
2.右键点击设备，选择“Send/Receive”以打开设备的流量模拟界面。
3.在流量模拟界面中，您可以设置流量的源和目的地，并配置其他相关参数。
4.点击“Start”按钮，即可开始模拟网络流量。
运行网络拓扑实验思科模拟器还支持创建和运行网络拓扑实验，以帮助用户在模拟环境中进行网络配置和故障排查。
CISCO模拟教程Cisco-Packet-Tracer
配置网络设备(telnet和console)网路设备模拟器Packet Tracer教程第一章认识Packet Tracer软件 (1)第二章交换机的基本配置与管理 (2)第三章交换机的端口配置与管理 (3)第四章交换机的Telnet远程登陆配置 (5)第五章交换机的端口聚合配置 (8)第六章交换机划分Vlan配置 (10)第七章三层交换机基本配置 (13)第八章利用三层交换机实现VLAN间路由 (14)第九章快速生成树配置 (17)第十章路由器的基本配置 (20)第十一章路由器单臂路由配置 (22)第十二章路由器静态路由配置 (24)第十三章路由器RIP动态路由配置 (26)第十四章路由器OSPF动态路由配置 (30)第十五章路由器综合路由配置 (33)第十六章标准IP访问控制列表配置 (36)第十七章扩展IP访问控制列表配置 (38)第十八章网络地址转换NAT配置 (41)第十九章网络端口地址转换NAPT配置 (43)第一章认识Packet Tracer软件Packet Tracher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。
学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址；4、验证pc机间可以互通。
实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。
Cisco最全模拟器教程
Cisco最全模拟器教程教程1、进入用户模式，像这样有个大于符号的2、输入enable进入特权模式，像这样有个#号的3、输入configure terminal进入全局配置模式4、在全局配置模式下可以先设置特权密码，输入enablepassword 1235、接下来对vlan1的接口进行配置。
首先进入接口配置模式，输入interface vlan 16、现在开始配置vlan 1 的管理ip 和子网掩码。
输入ipaddress 192.168.1.1 255.255.255.07、将vlan1 设置为活跃状态。
输入no shut8、退出当前模式进入全局配置模式。
输入 exit9、接下来是设置远程登录密码。
首先进入line配置模式，输入line vty 0 4（PS：这里VTY(Virtual Type Terminal)是虚拟终端的意思，line vty 0 4表示设置0到4号5个端口为远程登录端口，设置为0 3，0 2， 0 1完全是可以的）10、然后设置密码。
输入password jfb11、输入了密码当然要保存！在上一步的基础上输入login12、然后输入end返回特权模式，再输入show running查看我们对交换机的配置情况13、设置正确。
14、现在就是对pc配置ip 和子网掩码（192.168.1.2255.255.255.0）15、连接一根直通双绞线。
16、接下来激动人心的时刻到来了，在命令提示符中输入ping192.168.1.1，是不是通了，如果没有可多试几次！17、更激动人心的时刻是在下面。
输入telnet 192.168.1.118、输入远程登录密码 jfb，看看是不是远程登录成功了19、输入enable ，提示输入密码，该密码为特权密码，前面设置的123看看是不是进入特权模式了！20、现在你就可以对交换机进行配置了MY GOD``````可以这么说，我用过有许多好的网络模拟软件，其中不乏有特别优秀的！比如Boson的Boson NetSim for CCNA 6.0就很优秀。
Cisco最全模拟器教学教程
Cisco最全模拟器教程教程1、进入用户模式，像这样有个大于符号的2、输入enable进入特权模式，像这样有个#号的3、输入configure terminal进入全局配置模式4、在全局配置模式下可以先设置特权密码，输入enablepassword 1235、接下来对vlan1的接口进行配置。
首先进入接口配置模式，输入interface vlan 16、现在开始配置vlan 1 的管理ip 和子网掩码。
输入ipaddress 192.168.1.1 255.255.255.07、将vlan1 设置为活跃状态。
输入no shut8、退出当前模式进入全局配置模式。
输入exit9、接下来是设置远程登录密码。
首先进入line配置模式，输入line vty 0 4（PS：这里VTY(Virtual Type Terminal)是虚拟终端的意思，line vty 0 4表示设置0到4号5个端口为远程登录端口，设置为0 3，0 2，0 1完全是可以的）10、然后设置密码。
输入password jfb11、输入了密码当然要保存！在上一步的基础上输入login12、然后输入end返回特权模式，再输入show running查看我们对交换机的配置情况13、设置正确。
14、现在就是对pc配置ip 和子网掩码（192.168.1.2255.255.255.0）15、连接一根直通双绞线。
16、接下来激动人心的时刻到来了，在命令提示符中输入ping192.168.1.1，是不是通了，如果没有可多试几次！17、更激动人心的时刻是在下面。
输入telnet 192.168.1.118、输入远程登录密码jfb，看看是不是远程登录成功了19、输入enable ，提示输入密码，该密码为特权密码，前面设置的123看看是不是进入特权模式了！20、现在你就可以对交换机进行配置了MY GOD``````可以这么说，我用过有许多好的网络模拟软件，其中不乏有特别优秀的！比如Boson的B oson NetSim for CCNA 6.0就很优秀。
cisco模拟器应用实例
第一篇、熟悉界面一、设备的选择与连接在界面的左下角一块区域，这里有许多种类的硬件设备，从左至右，从上到下依次为路由器、交换机、集线器、无线设备、设备之间的连线（Connec tions）、终端设备、仿真广域网、Custom Made Device s（自定义设备）下面着重讲一下“Connec tions”，用鼠标点一下它之后，在右边你会看到各种类型的线，依次为Aut omati cally Choose Connec tionType（自动选线，万能的，一般不建议使用，除非你真的不知道设备之间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。
其中DCE和DTE是用于路由器之间的连线，实际当中，你需要把DC E和一台路由器相连，DTE和另一台设备相连。
而在这里，你只需选一根就是了，若你选了DC E这一根线，则和这根线先连的路由器为DCE，配置该路由器时需配置时钟哦。
交叉线只在路由器和电脑直接相连，或交换机和交换机之间相连时才会用到。
注释：那么Cust om Made Device s设备是做什么的呢？通过实验发现当我们用鼠标单击不放开左键把位于第一行的第一个设备也就是Ro uter中的任意一个拖到工作区，然后再拖一个然后我们尝试用串行线Seria l DTE连接两个路由器时发现，他们之间是不会正常连接的，原因是这两个设备初始化对然虽然都是模块化的，但是没有添加，比如多个串口等等。
那么，这个Cust om Made Device s设备就比较好了，他会自动添加一些“必须设备的”，在实验环境下每次选择设备就不用手动添加所需设备了，使用起来很方便，除非你想添加“用户自定义设备”里没有的设备再添加也不迟。
思科模拟器入门教程-之一-初识Packet-Tracer
13.使用PC2 ping PC3
输入：ping 192.168.1.3
同理，PC3 ping PC2
而因为此处没有路由器充 本实验的目的是让我们对Packet Tracer思科模拟器有一定的了解。
思科模拟器入门教程 之一 初识Packet Tracer
主讲人：
Packet Tracer介绍
• Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、 配置和故障排除网络的模拟软件。
• Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简 单，非常适合网络设备初学者使用。
• Packet Tracer模拟器是考CCNA必须掌握的软件。
学习任务
• 1、安装Packer Tracer； • 2、利用一台型号为2960的交换机将2pc机互连组建一个小型
局域网； • 3、分别设置pc机的ip地址； • 4、验证pc机间可以互通。
实验设备 Switch_2960 1台；PC 2台；直连线
实验步骤：1.选择网络设备
2.选择交换机
3.在交换机中选择2960型号的交换机
4.将其拖入到面板中
5.选择端设备
6.在端设备选项中选择PC并拖入到面板中
7.选择连接选项
8.选择直通线，将两台PC的FastEthernet口 连接到交换机
10.点击PC2，进入PC2窗口，选择Desktop 选项卡，选择IP Configuration
11.配置相关参数 PC2
• IP： 192.168.1.2 • Submask： 255.255.255.0 • Gateway： 192.168.1.1
12.使用相同的方式配置PC3 PC3
CISCO模拟一看就会教程Cisco acket Tracer
C I S C O模拟一看就会教程C i s c o a c k e t T r a c e r Last revision date: 13 December 2020.网路设备模拟器Packet Tracer教程第一章认识Packet Tracer软件Packet Tracher介绍Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。
学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址；4、验证pc机间可以互通。
实验设备Switch_2960 1台；PC 2台；直连线PC1IP：Submask：Gateway：IP：Submask：Gateway： ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的基本配置与管理实验目标掌握交换机基本信息的配置管理。
实验背景某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。
技术原理交换机的管理方式基本分为两种：带内管理和带外管理。
通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
通过Telnet、拨号等方式属于带内管理。
交换机的命令行操作模式主要包括：用户模式Switch>特权模式Switch#全局配置模式Switch(config)#端口模式Switch(config-if)#实验步骤：新建Packet Tracer拓扑图了解交换机命令行进入特权模式(en)进入全局配置模式(conf t)进入交换机端口视图模式(int f0/1)返回到上级模式(exit)从全局以下模式返回到特权模式(end)帮助信息(如、co、copy)命令简写(如 conf t)命令自动补全(Tab)快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)Reload重启。
CISCO模拟一看就会教程Cisco-Packet-Tracer
网路设备模拟器Packet Tracer教程第一章认识Packet Tracer软件........................................................... 错误!未定义书签。
第二章交换机的基本配置与管理....................................................... 错误!未定义书签。
第三章交换机的端口配置与管理....................................................... 错误!未定义书签。
第四章交换机的Telnet远程登陆配置............................................... 错误!未定义书签。
第五章交换机的端口聚合配置........................................................... 错误!未定义书签。
第六章交换机划分Vlan配置............................................................. 错误!未定义书签。
第七章三层交换机基本配置............................................................... 错误!未定义书签。
第八章利用三层交换机实现VLAN间路由...................................... 错误!未定义书签。
第九章快速生成树配置....................................................................... 错误!未定义书签。
第十章路由器的基本配置................................................................... 错误!未定义书签。
CCNA官方思科模拟器Packet_Tracer(PT)中文使用说明书
第3章 Packet Tracer模拟器Packet Tracer是Cisco公司针对其CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件，专门为640-802考试制作，发行版本为Version4.1，软件大小是121MB，如图3.1所示。
图3.1 Packet Tracer模拟器使用者自己需创建网络拓扑，并通过一个图形接口配置该拓扑中的设备。
软件还提供一个分组传输模拟功能让使用者观察分组在网络中的传输过程。
适合新手学习CCNA用具有真实的操作界面很容易上手包含1800 2600 2800系列R 2900系列SW IP电话无线路由器无线HOST CLOUD能查看包的具体传输路径支持无线和语音网络入门经典模拟器命令包含CCNA中的命令对NP IE不支持Packet Tracer V4.1软件的安装相对简单，按照安装提示一步一步即可完成。
本章重点了解模拟器的工作界面、利用模拟器组建网络、配置网络设备方法、利用模拟器测试网络。
3.1 模拟器的工作环境运行Packet Tracer模拟器，进入模拟器的工作界面，如图3.2所示：图3.2 模拟器的工作界面思科Packet Tracer工作界面包含：菜单、快捷工具栏、工作拓扑图区、设备列表区、报文跟踪区几个部分。
3.1.1 工作拓扑图区图3.3 工作拓扑图区在该区域主要有拓扑图视窗、工具栏、工作模式切换、所有设备重新启动。
该区域创建完毕网络拓扑图之后，利用该区域及其配套的工具配置设备、测试网络的主要场所3.1.2 工作区域属性设置图3.4 工作栏属性设置Set tiled Background：设置工作区域背景显示。
点击Set tiled Background，弹出图3.4所示的会话框，根据自己的喜好选择其中的一个背景图：图3.4 设置工作区域背景3.1.3 拓扑View Port窗口View Port提供了所创建的拓扑图的浏览视窗。
如图3.5所示图3.5 拓扑图的View Port窗口3.1.4 拓扑图工作工具拓扑图工作区有定义鼠标属性的选择设备工具、移动图层工具，可以给某个设备添加标签、构建跟踪的报文等工具，如图3.6。
CISCO模拟器的使用
Cisco模拟器的使用在BENET3.0课程A模块，我们不仅讲解Cisco路由器和交换机，还添加了Cisco ASA防火墙的知识，所以在进行上机实验时除了需要使用DynamipsGUI软件来模拟Cisco路由、交换设备外，还需要使用ASA模拟器来完成防火墙的相关实验。
所以，只有熟练的掌握这两种模拟器的使用，才能更好的实施BENET3.0 A模块的课程。
然而，ASA模拟器并不像DynamipsGUI软件那样界面友好、操作方便，若要将ASA防火墙和路由器（交换机或PC）进行连接构建网络拓扑就需要分别编辑ASA模拟器和路由器（交换机）的批处理文件才能完成，这就使得简单的网络拓扑搭建变得十分复杂。
本文主要讲解路由器、交换机、ASA防火墙的批处理文件内容含义，以及如何使得ASA 防火墙与路由器（交换机或PC）进行连接。
一、路由器、交换机模拟器1、路由器、交换机模拟器生成的批处理文件由DynamipsGUI软件生成的Cisco 3640设备批处理文件如下：1）Cisco 3640设备批处理文件内容含义批处理中使用的Dos命令已经在命令行末尾进行了注释。
而后续“..\dynamips-wxp.exe”命令表示使用上一级目录下的dynamips-wxp.exe程序，dynamips-wxp.exe后面为模拟程序的一些参数：⏹-T：使用Console端口连接的端口号，此处为2001（可以通过telnet 127.0.0.1 2001登录设备进行配置）；⏹-P：模拟路由器的平台，此处为3600（可以是7200、3600、2600等）；⏹-r：虚拟内存的大小，即路由器RAM的大小，此处为128；⏹-t：设备具体型号（或主控板型号，例如：Cisco 7200的npe-400），此处为3640；⏹-c：配置寄存器的值，此处为0x2102；⏹-p：槽插入的板块类型，语法为-p Slotnum:Slottype，例如：“-p 0:NM-16ESW”表示第0槽插入的板块为NM-16ESW；⏹-s：将板卡绑定到网卡的IO上（进行设备间连接）；⏹--idle-pc：降低模拟器的CPU占用率而参数中“..\C3640-JK.BIN”表示使用的IOS，即上一级目录的C3640-JK.BIN文件。
CISCO官方CCNA模拟器使用教程
注：本文中的图片均可点击查看更清晰的大图。
这是Cisco公司针对其CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
使用者自己创建网络拓扑，并通过一个图形接口配置该拓扑中的设备。
软件还提供一个分组传输模拟功能让使用者观察分组在网络中的传输过程。
适合新手学习CCNA用具有真实的操作界面很容易上手官方下载地址：直接打开连接好像不行不过可以通过讯雷的新建任务把连接复制进去就可以下载了：/downloadTools/app_files/userid=5107812&fileExt=.exe一、安装和基本界面这个模拟器比BOSON，DY，操作简单，方便，更人性化但是，它只支持CCNA中的一些内容，对学习思科初学者有很大的帮助,更容易让一些初学思科的朋友们入门。
下载好软件，安装非常简单，双击运行安装程序，一直点下一步（CISCO公司出的，没有其他的流氓软件，大家放心），最后安装成功。
桌面出现快捷方式然后运行本程序，出现下面的界面1，最上面的还是和一些其他的软件一样，新建，打开，保存之类的2，中间的白框是工作区域，你操作就是在这个框里面操作的3，框右边是圈划设备，移动设备，删除设备之类的注意那个信封，以后要是查看包的传输路径，主要是看这个4，左下面是自己搭建TOPO时，可以随意的添加以下的设备，点着左边的ROUTER，右边就会出现可用的所有ROUTER，设备的类型列表如下：在这里，我主要强调下那个连线的问题，这里面的线分为直连线，交叉线，级连线，DCE 和DTE线等，连接不同的设备请选用合适的线，否则，通信不了是很正常的。
虽然还有个AUTO，自动选择线，但是，最好别用这个，软件没人聪明，比如，你连一个HOST和一个ROUTER，选自动，它怎么知道你是CONSLE控制，还是想，路由选路呢5，右下面，是测试包传输成功与否的查看，或查看包的传输路径。
二、基本使用方法实例讲解首先，这个软件内部有CISCO PRESS CCNA教程的所有配套试验TOPO，你可以直接调出来使用，PacketTracer 版本里面的试验全部是《思科网络技术学院第一二三四学期》配套的，版本应该是对802的配套，新802书目前还没中文的你可以通过软件左上角的 FILE—OPEN打开下面的界面然后我们点进入里面的文件这里面的4个文件夹包括思科网络技术学院的四个学习的全部试验TOPO。
Cisco模拟器GNS3使用手册
Cisco模拟器GNS3使用手册1.GNS3简介：GNS3是一款能够运行在多平台下具有图形化界面的Cisco模拟器，其中Dynamips是其核心程序，GNS3能够在虚拟机上运行Cisco IOS来进行模拟各种Cisco设备。
2.GNS3使用介绍：点击桌面上的“GNS3”图标来启动GNS3程序，启动后界面如下所示：启动完成之后，可以输入一个名称，来对新工程进行命名，当然，也可以点击“Cannel”按钮暂时不对该工程命名，拓扑图等配置建立完成之后也可以再进行命名保存。
可以看出，在菜单栏中有四个可选选项“文件（F）”，“编辑（E）”，“查看（V）”，“帮助（H）”。
（1）文件（F）新建工程（N）：该选项用来新建另外一个工程。
打开（O）：该选项用来打开一个已存的工程，通常都是之前所保存的NET为后缀的文件。
保存（S）：该选项用来保存所建的工程。
另存为（S）：该选项用来将工程另存为另外一个工程名。
输出（E）：该选项用来将工程中所建的拓扑图以png的图片格式进行保存。
退出（Q）：该选项用来退出GNS3。
（2）编辑（E）选择所有（A）：选择该选项则会选中拓扑图中所建的所有设备。
取消选择（N）：该选项会取消拓扑图中所选择的设备。
IOS和Hypervisors：该选项主要是配置GNS3中所定义的各种Cisco IOS。
如图显示出所定义的两种路由器7200和3640。
如需要添加另外的IOS，则只需要选择好相应的IOS镜像文件，在“平台”和“型号”下拉框中选择相对应的选项，然后定义内存值，一般设置为96MB，设置完成之后进行点击“保存”按钮即可完成。
图标管理（S）：在这里可以自定义一些节点。
“一般”标签页面：该页面主要是GNS3的一些基本设置，如语言和界面规划等信息。
语言选项：可以对软件的显示语言进行选择设置。
Launch the project dialog at startup：选中该选择后，每次启动GNS3之后都会启动“新工程”对话框，反之不选中则不会启动该对话框。
Cisco模拟器GNS3使用手册(可编辑修改word版)
1. GNS3 简介： Cisco 模拟器 GNS3 使用手册GNS3 是一款能够运行在多平台下具有图形化界面的 Cisco 模拟器，其中 Dynamips 是其核心程序，GNS3 能够在虚拟机上运行 Cisco IOS 来进行模拟各种 Cisco 设备。
2. GNS3 使用介绍：点击桌面上的“GNS3”图标来启动 GNS3 程序，启动后界面如下所示：启动完成之后，可以输入一个名称，来对新工程进行命名，当然，也可以点击“Cannel ” 按钮暂时不对该工程命名，拓扑图等配置建立完成之后也可以再进行命名保存。
可以看出，在菜单栏中有四个可选选项“文件（F ）”，“编辑（E ）”，“查看（V ）”，“帮助（H ）”。
（1） 文件（F ）新建工程（N ）：该选项用来新建另外一个工程。
打开（O ）：该选项用来打开一个已存的工程，通常都是之前所保存的 NET 为后缀的文件。
保存（S ）：该选项用来保存所建的工程。
另存为（S ）：该选项用来将工程另存为另外一个工程名。
输出（E）：该选项用来将工程中所建的拓扑图以png 的图片格式进行保存。
退出（Q）：该选项用来退出GNS3。
（2）编辑（E）选择所有（A）：选择该选项则会选中拓扑图中所建的所有设备。
取消选择（N）：该选项会取消拓扑图中所选择的设备。
IOS 和Hypervisors：该选项主要是配置GNS3 中所定义的各种Cisco IOS。
如图显示出所定义的两种路由器7200 和3640。
如需要添加另外的IOS，则只需要选择好相应的IOS 镜像文件，在“平台”和“型号”下拉框中选择相对应的选项，然后定义内存值，一般设置为96MB，设置完成之后进行点击“保存”按钮即可完成。
图标管理（S）：在这里可以自定义一些节点。
首选项（P）：这里对GNS3 进行各种参数的配置。
“一般”标签页面：该页面主要是GNS3 的一些基本设置，如语言和界面规划等信息。
语言选项：可以对软件的显示语言进行选择设置。
Cisco Packet Tracer 5 官方模拟器使用教程(美化排版,含实例)
目录第一篇：熟悉界面 (2)一、设备的选择与连接 (2)二、对设备进行编辑 (3)三、Realtime mode(实时模式)和Simulation mode（模拟模式） . 3第二篇：设备管理 (5)一、PC机 (5)二、路由器 (5)第三篇：实战 (6)实例1、研究应用层和传输层协议 (6)实例2、检查路由 (8)实例3、研究ICMP 数据包 (10)实例4、子网和路由器配置 (12)实例5、研究第2 层帧头 (14)实例6、地址解析协议(ARP) (15)实例7、中间设备用作终端设备 (17)实例8、管理设备配置 (19)第第一一篇篇：：熟熟悉悉界界面面一一、、设设备备的的选选择择与与连连接接在界面的左下角一块区域，这里有许多种类的硬件设备，从左至右，从上到下依次为路由器、交换机、集线器、无线设备、设备之间的连线（Connections ）、终端设备、仿真广域网、Custom Made Devices （自定义设备）下面着重讲一下“Connections”，用鼠标点一下它之后，在右边你会看到各种类型的线，依次为Automatically Choose Connection Type （自动选线，万能的，一般不建议使用，除非你真的不知道设备之间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE 、DTE 。
其中DCE 和DTE 是用于路由器之间的连线，实际当中，你需要把DCE 和一台路由器相连，DTE 和另一台设备相连。
而在这里，你只需选一根就是了，若你选了DCE 这一根线，则和这根线先连的路由器为DCE ，配置该路由器时需配置时钟哦。
交叉线只在路由器和电脑直接相连，或交换机和交换机之间相连时才会用到。
注释：那么Custom Made Devices 设备是做什么的呢？通过实验发现当我们用鼠标单击不放开左键把位于第一行的第一个设备也就是Router 中的任意一个拖到工作区，然后再拖一个然后我们尝试用串行线Serial DTE 连接两个路由器时发现，他们之间是不会正常连接的，原因是这两个设备初始化对然虽然都是模块化的，但是没有添加，比如多个串口等等。
CISCO实验模拟器完全攻略
CISCO实验模拟器完全攻略你还在为不知道CISCO实验模拟器完全攻略而烦恼么?接下来是小编为大家收集的CISCO实验模拟器完全攻略教程，希望能帮到大家。
CISCO实验模拟器完全攻略：一、模拟器的种类：其实，模拟器的种类很多，其中大多数都能满足CCNA学习和考试需求。
适合CCNP的模拟实验环境就不多了。
现在流行的主要有：Routersim CCNA3.0、Routersim CCNPRouter_Simulator_v4.15 及更高版本Boson router simular 3.55 及更高版本Sybex CCNA Lab思科网络学院的flash练习思科网络学院的ccnp全套labs思科出品的Cisco Interactive Mentor(思科交互式学习指导CIM)二、模拟器的现状：现在的模拟器各有优点和缺点，都不是尽善尽美。
Routersim的特点完全是按照CCNA的实验设计的，如果学习NA 的实验内容，routersim是很适合的。
实验教程分的很细致，讲解也很清楚，对于N A的学习者而言，是再好不过的了，它的最大缺点也正是由于完全局限于实验。
它的网络拓扑不能改变。
Routersim模拟器界面:对于Boson的模拟器，它的最大优点就是能够自定义网络拓扑结构，而且在一般的范围下没有什么限制，可以模拟出你想要的实验环境，而不受实验教程的影响。
Boson的实验教程很少，而且还不全，一些考试所包含的内容没有。
比如在CCNP的实验中，只有BSCN的两个实验，然而有自定义拓扑的帮助，就可以很好的解决这个问题。
Boson模拟器界面:思科学院的flash和labs还可以，至少从错误方面看(我相信绝对没有人愿意学习受误导的知识，如果是我，我宁愿没学过。
不知者不为过嘛,出丑可不会留下什么好印象)。
虽然没有什么错误(至少我还没发现)，但是略显死板，因为你必须按他要求的步骤做，输入他要求的命令。
所以，你在实验的时候，必须以理解书中内容为前提，否则一点用没有。
