灰铸铁和球墨铸铁的区别

灰铸铁与球墨铸铁对比

片状或曲片状大部分或全部呈球状
铁素体球墨铸铁，铁素体＋珠光体球墨铸铁，铁素体灰铸铁，铁素体＋珠光体灰铸铁，珠光体灰铸铁
灰铸铁和球墨铸铁及灰口铸铁区别：
灰铸铁组织里的石墨是以片状存在,球墨铸铁组织里的石墨是以球状存在的。

组织上的差别导致它们的性能也有巨大差异：
灰铸铁：强度、塑性低(片状石墨割裂基体，引起应力集中)，脆性大，消振性能好。

主要用来生产一些强度要求不高,主要承受压应力的各种箱体、底座等.
球墨铸铁：球形石墨对基体的割裂作用降到最低，应力集中作用最小，故其强度很高，可以和中碳钢蓖美。

可以充分发挥基体的性能，且有一定的塑性和良好的韧性。

常用来制作一些强韧性要求高且形状复杂(铸造性能比钢好,但比灰铸铁要差)的工件，比如内燃机曲轴、连杆等之类的零件。

球墨铸铁一般还可以经过热处理来进行强化,而灰铸铁一般不能经过热处理来提高强度(片状石墨的影响)。

备注：伸长率反应的是塑性。

QT500-7用于电机端盖，机械密封座等。

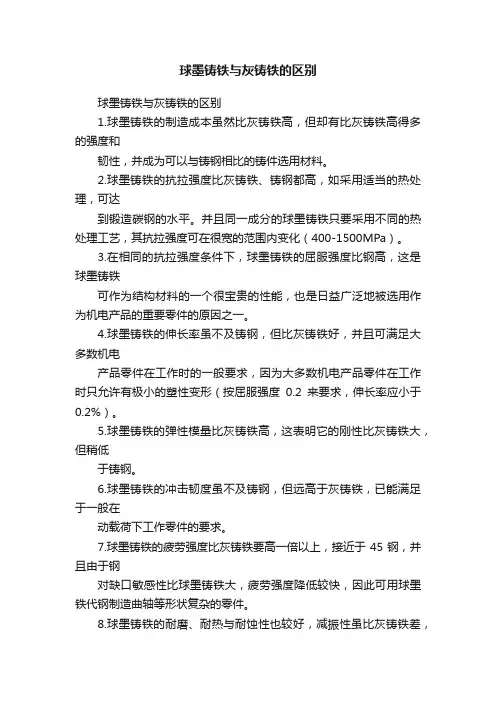

球墨铸铁与灰铸铁的区别

球墨铸铁与灰铸铁的区别
球墨铸铁与灰铸铁的区别
1.球墨铸铁的制造成本虽然比灰铸铁高，但却有比灰铸铁高得多的强度和
韧性，并成为可以与铸钢相比的铸件选用材料。

2.球墨铸铁的抗拉强度比灰铸铁、铸钢都高，如采用适当的热处理，可达
到锻造碳钢的水平。

并且同一成分的球墨铸铁只要采用不同的热处理工艺，其抗拉强度可在很宽的范围内变化（400-1500MPa）。

3.在相同的抗拉强度条件下，球墨铸铁的屈服强度比钢高，这是球墨铸铁
可作为结构材料的一个很宝贵的性能，也是日益广泛地被选用作为机电产品的重要零件的原因之一。

4.球墨铸铁的伸长率虽不及铸钢，但比灰铸铁好，并且可满足大多数机电
产品零件在工作时的一般要求，因为大多数机电产品零件在工作时只允许有极小的塑性变形（按屈服强度0.2来要求，伸长率应小于0.2%）。

5.球墨铸铁的弹性模量比灰铸铁高，这表明它的刚性比灰铸铁大，但稍低
于铸钢。

6.球墨铸铁的冲击韧度虽不及铸钢，但远高于灰铸铁，已能满足于一般在
动载荷下工作零件的要求。

7.球墨铸铁的疲劳强度比灰铸铁要高一倍以上，接近于45钢，并且由于钢
对缺口敏感性比球墨铸铁大，疲劳强度降低较快，因此可用球墨铁代钢制造曲轴等形状复杂的零件。

8.球墨铸铁的耐磨、耐热与耐蚀性也较好，减振性虽比灰铸铁差，
但比钢
要好得多，三者的振动衰减比大致1：1.8：4.3。

9.虽然球墨铸铁的铸造性能比灰铸铁差，易产生缺陷，但可加工性能较好，
铁素体球墨铸铁的焊接性能也较好。

并且热处理能使球墨铸铁的力学性能在很大的范围内变动，在相同的金相组织情况下，经热处理的与铸态的球墨铸铁在某些性能上有着显著的差别。

球墨铸铁件特点介绍

球墨铸铁件特点介绍
球墨铸铁是一种高强度、高韧性、高耐磨性的铸铁材料，由于其优异
的性能，被广泛应用于机械制造、汽车制造、建筑工程等领域。

本文
将介绍球墨铸铁件的特点。

首先，球墨铸铁件具有高强度。

球墨铸铁的强度比普通灰铸铁高出30%以上，比一般的钢材还要高。

这是由于球墨铸铁中的球状石墨能够有
效地阻止裂纹的扩展，从而提高了材料的强度。

其次，球墨铸铁件具有高韧性。

球墨铸铁的韧性比灰铸铁高出近3倍，比钢材高出1倍以上。

这是由于球状石墨的存在，使得球墨铸铁具有
良好的塑性和韧性，能够在受到冲击或振动时不易断裂。

第三，球墨铸铁件具有高耐磨性。

球墨铸铁的耐磨性比灰铸铁高出近
10倍，比钢材高出2倍以上。

这是由于球状石墨的存在，使得球墨铸铁具有良好的自润滑性，能够减少磨损和摩擦。

此外，球墨铸铁件还具有良好的加工性能和耐腐蚀性能。

球墨铸铁的
加工性能比钢材好，能够进行各种加工和热处理。

同时，球墨铸铁具
有较好的耐腐蚀性能，能够在潮湿、腐蚀等环境中长期使用。

总之，球墨铸铁件具有高强度、高韧性、高耐磨性、良好的加工性能和耐腐蚀性能等优点，被广泛应用于各个领域。

在机械制造、汽车制造、建筑工程等领域中，球墨铸铁件已成为不可或缺的重要材料。

两种铸铁的耐蚀性比较

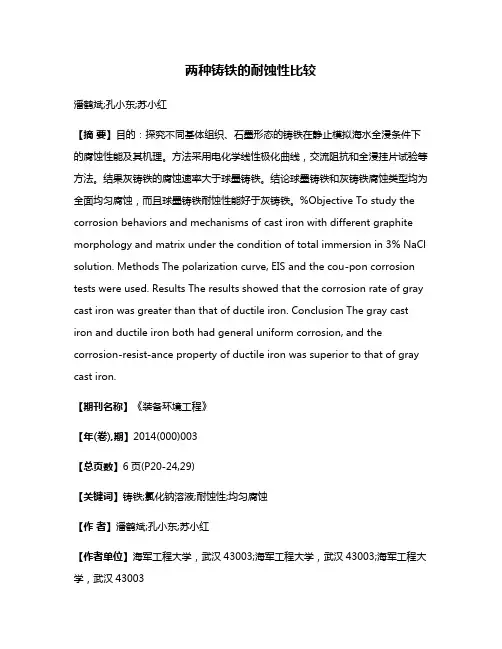

两种铸铁的耐蚀性比较潘鹤斌;孔小东;苏小红【摘要】目的：探究不同基体组织、石墨形态的铸铁在静止模拟海水全浸条件下的腐蚀性能及其机理。

方法采用电化学线性极化曲线，交流阻抗和全浸挂片试验等方法。

结果灰铸铁的腐蚀速率大于球墨铸铁。

结论球墨铸铁和灰铸铁腐蚀类型均为全面均匀腐蚀，而且球墨铸铁耐蚀性能好于灰铸铁。

%Objective To study the corrosion behaviors and mechanisms of cast iron with different graphite morphology and matrix under the condition of total immersion in 3% NaCl solution. Methods The polarization curve, EIS and the cou-pon corrosion tests were used. Results The results showed that the corrosion rate of gray cast iron was greater than that of ductile iron. Conclusion The gray cast iron and ductile iron both had general uniform corrosion, and the corrosion-resist-ance property of ductile iron was superior to that of gray cast iron.【期刊名称】《装备环境工程》【年(卷),期】2014(000)003【总页数】6页(P20-24,29)【关键词】铸铁;氯化钠溶液;耐蚀性;均匀腐蚀【作者】潘鹤斌;孔小东;苏小红【作者单位】海军工程大学，武汉43003;海军工程大学，武汉43003;海军工程大学，武汉43003【正文语种】中文【中图分类】TG113.23+1铸铁中碳的质量分数高于2%，而硅在1%～3%之间。

灰铸铁和球墨铸铁的区别及用途

铸铁与球墨‎铸铁的区别‎灰铸铁组织‎里的石墨是‎以片状存在‎,球墨铸铁组‎织里的石墨‎是以球状存‎在的.组织上的差‎别导致它们‎的性能也有‎巨大差异:灰铸铁强度‎\塑性低(片状石墨割‎裂基体,引起应力集‎中),脆性大,消振性能好‎.主要用来生‎产一些强度‎要求不高,主要承受压‎应力的各种‎箱体\底座等.球墨铸铁:球形石墨对‎基体的割裂‎作用降到最‎低,应力集中作‎用最小,故其强度很‎高,可以和中碳‎钢蓖美,可以充分发‎挥基体的性‎能,且有一定的‎塑性和良好‎的韧性.常用来制作‎一些强韧性‎要求高且形‎状复杂(铸造性能比‎钢好,)的工件,比如内燃机‎曲轴\连杆等之类‎的零件.球墨铸铁一‎般还可以经‎过热处理来‎进行强化,而灰铸铁一‎般不能经过‎热处理来提‎高强度(片状石墨的‎影响).与铸铁相比‎，球墨铸铁在‎强度方面具‎有绝对的优‎势。

球墨铸铁的‎抗拉强度是‎60k，而铸铁的抗‎拉强度只有‎31k。

球墨铸铁的‎屈服强度是‎40k，而铸铁并没‎有显示出屈‎服强度，并且最终出‎现断裂。

球墨铸铁的‎强度比远远‎优于铸铁。

球墨铸铁在‎耐腐蚀性方‎面与铸铁相‎同。

球墨铸铁的‎强度和铸钢‎的强度是可‎比的。

球墨铸铁具‎有更高的屈‎服强度，其屈服强度‎最低为40‎k，而铸钢的屈‎服强度只有‎36k。

在大部分市‎政应用领域‎，如：水、盐水、蒸汽等，球墨铸铁的‎耐腐蚀性和‎抗氧化性都‎超过铸钢。

由于球墨铸‎铁的球状石‎墨微观结构‎，在减弱振动‎能力方面，球墨铸铁优‎于铸钢，因此更加有‎利于降低应‎力。

选择球墨铸‎铁的一个重‎要的原因在‎于球墨铸铁‎的优异性能‎。

球墨铸铁的‎优异性能使‎得这种材料‎更加受欢迎‎，铸造效率更‎高，也较少了球‎墨铸铁的机‎加工成本，有时，球墨铸铁被‎称为“两个世界里‎最好的”金属，意思是球墨‎铸铁具有铸‎钢的强度，也有铸铁优‎异的抗腐蚀‎性。

铸铁与球墨‎铸铁铸件的‎成本差价在‎3000-4000元‎之间。

球墨铸铁和灰口铸铁的焊接

球墨铸铁和灰口铸铁的焊接1. 球墨铸铁和灰口铸铁的区别球墨铸铁和灰口铸铁是两种常见的铸铁材料。

球墨铸铁是将铸铁中的石墨球化处理后得到的一种材料，具有较高的强度和韧性，适用于制造需要承受较大压力和冲击的零部件。

灰口铸铁则是通过将铸铁中的碳化物转化为石墨颗粒而得到的，具有较高的耐磨性和耐腐蚀性，适用于制造需要耐磨和耐腐蚀的零部件。

2. 焊接球墨铸铁和灰口铸铁的难点由于球墨铸铁和灰口铸铁具有不同的性质，所以在焊接过程中存在一些难点。

首先，球墨铸铁的热导率比灰口铸铁低，容易产生焊接变形；其次，球墨铸铁的焊接层容易出现热裂纹，需要采取适当的预热和后热措施；最后，灰口铸铁的化学成分复杂，易产生气孔和缺陷，需要采取适当的焊接工艺和保护措施。

3. 焊接球墨铸铁和灰口铸铁的方法焊接球墨铸铁和灰口铸铁的方法主要有以下几种：##3.1 铸铁电弧焊铸铁电弧焊是一种常用的焊接方法，可用于焊接球墨铸铁和灰口铸铁。

其原理是在焊接区域形成一定的电弧，通过电弧加热将焊材和基材熔化并形成焊缝。

铸铁电弧焊需要采取适当的预热和后热措施，以减少焊接变形和热裂纹的产生。

##3.2 气体保护焊气体保护焊是一种高效的焊接方法，可用于焊接球墨铸铁和灰口铸铁。

其原理是在焊接区域形成一定的保护气氛，通过保护气氛的作用将焊材和基材熔化并形成焊缝。

气体保护焊可有效避免气孔和缺陷的产生，提高焊接质量。

##3.3 焊锡焊接焊锡焊接是一种简单易行的焊接方法，可用于焊接小型球墨铸铁和灰口铸铁零件。

其原理是在焊接区域涂上一层焊锡，通过加热将焊锡熔化并与基材形成焊缝。

焊锡焊接需要注意控制焊接温度和焊锡量，以保证焊接质量。

球墨铸铁

球墨铸铁球墨铸铁是指铁液经球化处理后，使石墨大部或全部呈球状形态的铸铁。

与灰铸铁比较，球墨铸铁的力学性能有显著提高。

因为它的石石墨呈球状，对基体的切割作用最小，可有效地利用基体强度的70％～80％灰铸铁—般只能利用基体强度的30％。

球墨铸铁还可以通过合金化和热处理，进一步提高强韧性、耐磨性、耐热性和耐蚀性等各项性能。

球墨铸铁自1947年问世以来，就获得铸造工作者的青睐，很快地投入了工业性生产。

而且，各个时期都有代表性的产品或技术。

20世纪50年代的代表产品是发动机的球墨铸铁曲轴，20世纪60年代是球墨铸铁铸管和铸态球墨铸铁，20世纪70年代是奥氏体-贝氏体球墨铸铁，20世纪80年代以来是厚大断面球墨铸铁和薄小断面轻量化、近终型球墨铸铁。

如今，球墨铸铁已在汽车、铸管、机床、矿山和核工业等领域获得广泛的应用。

据统计，2000年世界的球墨铸铁产量已超过1500万吨o球墨铸铁的牌号是按力学性能指标划分的，国标GB/T 1348－1988《球墨铸铁件》中单铸试块球墨铸铁牌号，见表1。

表1xx试块球墨铸铁牌号牌号QT400－18QT400－15QT450－10QT500－7QT600－3QT700－2QT800－2抗拉强度RmMPa400400450500600700800断后伸长率A％1815107322布氏硬度HBW130～180130～180160～210170～230190～270225～305245～335主要金相组织铁素体铁素体+珠光体+铁素体珠光体或回火组织贝氏体或回火组织QT900－～360球墨铸铁中常见的石墨形态有球状、团状、开花、蠕虫、枝晶等几类。

其中，最具代表性的形态是球状。

在光学显微镜下观察球状石墨，低倍时，外形近似圆形；高倍时，为多边形，呈辐射状，结构清晰。

经深腐蚀的试样在SEM 中观察，球墨表面不光滑，起伏不平，形成一个个泡状物。

经热氧腐蚀或离子轰击后的试样在SEM中观察，球墨呈年轮状纹理，且被辐射状条纹划分成多个扇形区域；经应力腐蚀即向试样加载应力后观察，呈现年轮状撕裂和辐射状开裂。

球铁和灰铸铁区别

3．听敲击声灰铁：声音低沉，持续时间极短。球铁：声音清脆，有余音，持续时间较短。
灰铸铁强度\塑性低(片状石墨割裂基体,引起应力集中),脆性大,消振性能好.主要用来生产一些强度要求不高,主要承受压应力的各种箱体\底座等.球墨铸铁:球形石墨对基体的割裂作用降到最低,应力集中作用最小,故其强度很高,可以和中碳钢蓖美,可以充分发挥基体的性能,且有一定的塑性和良好的韧性.常用来制作一些强韧性要求高且形状复杂(铸造性能比钢好,但比灰铸铁要差)的工件,比如内燃机曲轴\连杆等之类的零件.球墨铸铁一般还可以经过热处理来进行强化,而灰铸铁一般不能经过热处理来提高强度(片状里的石墨是以球状存在的
区别:
1．看切削加工面灰铁：呈灰色，光泽很暗，表面看来较粗糙。球铁：灰色，光泽较灰铁亮，表面粗糙程度似灰铁。
2.锉削试验灰铁：锉削阻力较小，锉削时发出“唰唰”声，极少粘锉，屑末呈灰黑色，有少量银白亮点，细看颗粒大小不一，以小颗粒细末为主，用手指碾磨，很容易使手指染黑。球铁：锉削时阻力比灰铁略大，也有较明显的“唰唰’’声，极少粘锉，屑末呈灰黑色，有细密的亮点，颗粒大小不等，但以大颗粒为主，用手指碾磨屑末，可使手指染黑，但较灰铁染黑程度轻。

铸铁闸门厂家平常生产的铸铁阀门和铸钢阀门有什么区别？

铸铁闸门厂家平常生产的铸铁阀门和铸钢阀门有什么区别？铸铁阀门和铸钢阀门都是阀门中的一种，它们都有开启和关闭管道的功能。

但是，在使用的时候，由于材料不同，性能存在差异。

铸铁闸门厂家在生产铸铁和铸钢阀门时，也需注意两者的区别，下面将对两者的区别进行详细介绍。

材料铸铁阀门主要使用材料是铸铁，铸铁又可分为普通灰铸铁、球墨铸铁和蠕墨铸铁。

普通灰铸铁具有较好的铸造性能，对其渗透性和韧性等性能有要求时，一般会通过球化处理来提高机械性能。

球墨铸铁（或许你还听过“球墨铸铁”，它与铸铁相比含有更多的球状碳化物，从而带来了较好的韧性、抗压强度以及延展性等）含有球状碳化物，是目前应用比较广泛的铸铁种类之一。

而蠕墨铸铁则在球墨铸铁的基础上，通过增加稀土和钙等元素来改善材料的性能，具有较高的强度和韧性，并且耐蚀性较好。

铸钢阀门则主要使用材料是不锈钢、低合金钢和高合金钢等。

性能铸铁阀门的性能比较稳定，且耐腐蚀性能较好。

一般适用于在中低压下运行，并且使用温度不超过200℃的场合。

铸钢阀门因为钢材本身的强度和韧性较高，所以可以适用于更高压力和温度条件下的使用。

同时，铸钢阀门的密封性也更好，耐腐蚀性能更可靠。

因此，铸铁阀门和铸钢阀门的适用范围不同，需要根据实际使用的情况来选择合适的材料。

造型铸铁阀门和铸钢阀门在外观和造型上也存在一定差异。

铸铁闸门厂家比较注重对铸铁阀门的外部造型及颜色美化处理；而铸钢阀门的外形注重表面光滑和润滑性。

此外，根据不同的生产需求，铸铁阀门和铸钢阀门的结构形式也存在差异。

维修铸铁阀门由于材料的特点，使用中易出现变形和磨损，并且更容易被腐蚀。

如果出现漏水或者密封性不好等问题，需要提前进行检修或者更换。

铸钢阀门的使用寿命比铸铁阀门更长。

如果使用过程中发现问题，可以采取维修方法进行处理而不是直接更换。

总结铸铁阀门和铸钢阀门的区别主要在于材料、性能、造型和维修方面。

对于用户而言，实际使用场合和需求可能会不同，需要选择最合适的阀门材料和类型。

球墨铸铁

球墨铸铁球墨铸铁是指铁液经球化处理后，使石墨大部或全部呈球状形态的铸铁。

与灰铸铁比较，球墨铸铁的力学性能有显著提高。

因为它的石石墨呈球状，对基体的切割作用最小，可有效地利用基体强度的70％～80％灰铸铁—般只能利用基体强度的30％。

球墨铸铁还可以通过合金化和热处理，进一步提高强韧性、耐磨性、耐热性和耐蚀性等各项性能。

球墨铸铁自1947年问世以来，就获得铸造工作者的青睐，很快地投入了工业性生产。

而且，各个时期都有代表性的产品或技术。

20世纪50年代的代表产品是发动机的球墨铸铁曲轴，20世纪60年代是球墨铸铁铸管和铸态球墨铸铁，20世纪70年代是奥氏体-贝氏体球墨铸铁，20世纪80年代以来是厚大断面球墨铸铁和薄小断面轻量化、近终型球墨铸铁。

如今，球墨铸铁已在汽车、铸管、机床、矿山和核工业等领域获得广泛的应用。

据统计，2000年世界的球墨铸铁产量已超过1500万吨o球墨铸铁的牌号是按力学性能指标划分的，国标GB/T 1348－1988《球墨铸铁件》中单铸试块球墨铸铁牌号，见表1。

球墨铸铁中常见的石墨形态有球状、团状、开花、蠕虫、枝晶等几类。

其中，最具代表性的形态是球状。

在光学显微镜下观察球状石墨，低倍时，外形近似圆形；高倍时，为多边形，呈辐射状，结构清晰。

经深腐蚀的试样在SEM中观察，球墨表面不光滑，起伏不平，形成一个个泡状物。

经热氧腐蚀或离子轰击后的试样在SEM中观察，球墨呈年轮状纹理，且被辐射状条纹划分成多个扇形区域；经应力腐蚀即向试样加载应力后观察，呈现年轮状撕裂和辐射状开裂。

球墨是垂直0001面向各个方向生长的，从而形成很多个从核心向外辐射的角锥体二维为扇形区域，0001面即呈年轮状排列。

在SEM中看到的年轮状及辐射状条纹或裂纹，就是球墨晶体学特征的反映。

球墨铸铁一般为过共晶成分，因此球状石墨的长大，应包括两个阶段：①先共晶结晶阶段，球墨核心形成后，在铁液及贫碳富铁的奥氏体晕圈中长大。

②共晶结晶阶段，球墨周围形成奥氏体外壳，即球墨-奥氏体共晶团。

球墨铸铁井盖和灰口铸铁井盖的区别

铸铁的分类：什么是灰口铸铁，什么是可锻铸铁，什么是球墨铸铁铸铁：含碳量大于2.06％的铁碳合金。

真正有工业应用价值的铸铁其含碳量一般为2.5%~6.67%。

铸铁的主要成分除铁之外,碳和硅的含量也比较高。

由于铸铁中的含碳量较高,使得其中的大部分碳元素已不再以Fe3C化合物存在,而是以游离的石墨存在。

性能特点：是可焊性、塑性、韧性和强度均比较差,一般不能锻,但它却具有优良的铸造性、减摩性、切削加工性能,价格便宜。

用途：常用作泵机座、低压阀体等材料；地下低压管网的管子和管件。

根据铸铁中石墨的形状不同将铸铁分为灰口铸铁、可锻铸铁和球墨铸铁。

1、灰口铸铁：石墨以片状形式存在于组织中的铸铁称之为灰口铸铁。

灰口铸铁浇铸后缓冷得到的组织为铁素体和游离石墨共存,断口呈灰色，灰口铸铁也因此而得名。

灰口铸铁的各项机械性能均较差,工程上很少使用。

2、可锻铸铁：经过长时间石墨化退火,使石墨以团絮状存在于铸铁组织中,此类铸铁称为可锻铸铁。

性能特点：强度、塑性、韧性均优于灰口铸铁，其延伸率可达12%；但可锻铸铁制造工艺复杂,价格比较高。

由于可锻铸铁具有一定的塑性,故"可锻"的名称也由此而出,其实它仍为不可锻。

用途：可锻铸铁在工程上常用作阀门手轮以及低压阀门阀体等。

根据断面颜色或组织的不同,可锻铸铁又分为黑心可锻铸铁、白心可锻铸铁和珠光体可锻铸铁三种。

常用的是黑心可锻铸铁。

3、球墨铸铁：是通过在浇注前向铁水中加入一定量的球化剂进行球化处理,并加入少量的孕育剂以促进石墨化,在浇注后直接获得具有球状石墨结晶的铸铁。

性能特点：球墨铸铁的各项性能指标均优于可锻铸铁，比可锻铸铁价格便宜。

用途：可代替可锻铸铁用在较苛刻条件下。

用途更广泛。

铸铁命名：根据GB9439的规定铸铁的牌号表示方法。

墨铸铁井盖和灰口铸铁井盖的区别？2008/04/24 11:33关于球铁井盖和灰铁井盖的区别,我从以下几点来说明下：1、先从球墨铸铁标准和灰铁标准来比较下灰铸铁件的抗拉强度及硬度牌（GB/T9439-1988）以上是我从网络上找来了一些数据，下面我分析下两者之间的区别：1、灰铁的石墨是平扁片状的，球铁的石墨是圆球状的。

球墨铸铁件与灰铸铁件的鉴别

球墨铸铁件与灰铸铁件的鉴别
球墨铸铁件和灰铸铁件的鉴别，有以下5种方法：
1）从敲击断口（不是经过机械加工的表面）的外观肉眼观察，球墨铸铁件晶粒细小，黑灰色；灰铸铁件晶粒比较粗大，灰白色，晶面有金属光泽。

2）从加工表面来看，球墨铸铁件比灰口铸铁加工表面更光亮，组织比灰铸铁件加工表面更细密。

3）采用敲打声音判别，球墨铸铁件声音清脆、回音长，敲击声音近似碳钢；
灰铸铁件没回音，声闷。

4）从砂轮打火花来看，灰铸铁件火花束流线细而短,呈橙红或暗红色,尾部有羽状尾花。

5）从抗拉强度δb来看，球墨铸铁件δb数值在400～900MPa之间，灰铸铁件δb数值在80～340MPa之间,δb可用便携式里式硬度计测量。

我们采用第5种方法，即δb检测法。

附表1：常用普通和低合金球墨铸铁件的δb参考数值:
注：QT单铸球铁试块，后缀-A附铸球铁试块，前缀LZ连铸球铁。

附表2：常用灰铸铁件的δb参考数值:
注：HT砂型或类砂型铸造灰铁铸件，前缀LZ为连铸灰铁。

灰铸铁和球墨铸铁及灰口铸铁区别

灰铸铁和球墨铸铁及灰口铸铁区别灰铸铁组织里的石墨是以片状存在,球墨铸铁组织里的石墨是以球状存在的.组织上的差别导致它们的性能也有巨大差异:灰铸铁强度\\塑性低(片状石墨割裂基体,引起应力集中),脆性大,消振性能好.主要用来生产一些强度要求不高,主要承受压应力的各种箱体\\底座等.球墨铸铁:球形石墨对基体的割裂作用降到最低,应力集中作用最小,故其强度很高,可以和中碳钢蓖美,可以充分发挥基体的性能,且有一定的塑性和良好的韧性.常用来制作一些强韧性要求高且形状复杂(铸造性能比钢好,但比灰铸铁要差)的工件,比如内燃机曲轴\\连杆等之类的零件.球墨铸铁一般还可以经过热处理来进行强化,而灰铸铁一般不能经过热处理来提高强度(片状石墨的影响).一、美国标准ASTM中关于铸件硬度的要求灰口铁铸件(ASTM A48-92)适用于主要考虑抗拉强度的一般工程用灰口铁铸件，铸件根据不同铸造试棒的抗拉强度分级。

在此类铸铁件中，化学成分相对于抗拉强度来说是次要的。

铸件在订货或生产时，根据单独铸造的试样性能分成若干个等级，每一等级采用一个数字后接一字母表示，数字表示单独铸造试棒的最小抗拉强度，字母表示试棒的规格。

例如：灰口铁铸件，ASTM A48，30B级表示按标准ASTM A48生产的，最小抗拉强度为30千磅/英寸2(207MPa)，试棒的公称直径为1.2英寸(30.5mm)。

标准述及“在生产厂和购买方达成书面协议时，要求铸件满足硬度、化学成分、显微组织、压漏、X线检验无缺陷、尺寸、表面精度等要求是必要的"。

机动车用灰口铁铸件(ASTM A159-88) 适用于以砂模铸造的，在汽车、拖拉机及相关工业中使用的灰口铁铸件。

订货合同应包括如下条款：是否需要特殊热处理。

进行硬度试验的表面。

所要求的表面硬化深度和表面硬度。

硬度要求：铸造厂应采取必要的控制和检验技术以保证铸件符合所规定的硬度范围，布氏硬度按ASTME10试验方法，在铸件表面已经去除足够厚度的材料后测试，以保证硬度读数的代表性。

灰铸铁和球墨铸铁和蠕墨铸铁用途

灰铸铁和球墨铸铁和蠕墨铸铁用途下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、灰铸铁的用途。

灰铸铁是一种含有大量碳和硅的铁合金，具有优良的机械性能和耐磨性。

石墨铸铁和球墨铸铁

石墨铸铁和球墨铸铁是两种不同的铸铁材料，它们的主要区别在于石墨形态和机械性能。

1. 石墨铸铁（灰铸铁）：
石墨铸铁也称为灰铸铁，其特点是石墨以片状形式存在，石墨片之间的基体是铁素体或珠光体。

这种材料的抗拉强度和韧性相对较低，但具有良好的铸造性能和一定的耐磨性。

石墨铸铁适用于制造曲轴、凸轮轴、发动机缸体、减速器壳体等承受冲击和振动较大的零件。

2. 球墨铸铁（球墨铸铁）：
球墨铸铁中的石墨以球状形式存在，这是通过在铸造过程中添加球化剂来实现的。

球墨铸铁具有更高的抗拉强度和韧性，相对于灰铸铁，其屈服强度和弹性模量也更高。

由于其优异的机械性能，球墨铸铁适用于制造承受较大载荷和冲击的零件，如车轮、齿轮、支架等。

球墨铸铁相比石墨铸铁具有更好的综合性能，但生产成本稍高，因此在选择材料时需要根据零件的具体应用和性能要求来决定使用哪种铸铁材料。

球墨铸铁和灰口铸铁的区别

球墨铸铁和灰口铸铁的区别球墨铸铁和灰口铸铁是常见的铸铁材料，它们在结构和性能上有着明显的区别。

本文将从多个方面介绍球墨铸铁和灰口铸铁的区别。

首先，从材料的组成来看，球墨铸铁和灰口铸铁的主要成分相似，都是以铁、碳和硅为基础。

然而，球墨铸铁在铸造过程中添加了适量的镁和其他合金元素，通过球化处理使铸件中形成球状的石墨结构，从而提高了材料的强度和韧性。

而灰口铸铁则没有进行球化处理，其石墨结构呈片状，使得材料的强度和韧性相对较低。

其次，从外观和表面质量上来看，球墨铸铁的表面比较光滑，没有明显的裂纹和缺陷，具有较高的表面质量，适用于精密机械配件的生产。

灰口铸铁的表面相对较粗糙，常常会有气孔、夹杂物和沙眼等缺陷，因此不适宜用于对表面质量要求较高的场合。

再次，从力学性能上来看，球墨铸铁具有较高的强度和延展性，其抗拉强度和屈服强度相对较高，且具有较好的塑性和韧性。

灰口铸铁的强度和延展性相对较低，易于发生断裂和疲劳损伤。

此外，从应用领域上来看，球墨铸铁由于其较高的强度和耐磨性，适用于制造重型机械零部件、汽车零配件和工程机械等。

而灰口铸铁则适用于制造一些负载较小、要求密封性能较好的零部件，如水管、排气管等。

最后，从加工性能上来看，球墨铸铁比灰口铸铁更容易加工和热处理。

由于其较好的塑性和韧性，球墨铸铁可以进行冷热加工以及热处理，如焊接、热镀锌等，从而实现一些特殊要求的加工和涂层处理。

而灰口铸铁由于强度和硬度较低，加工性能有一定限制，通常只能进行一些简单的机械加工。

综上所述，球墨铸铁和灰口铸铁在材料组成、外观表面质量、力学性能、应用领域和加工性能等方面都有明显的区别。

因此，在选择铸铁材料时，需要根据具体的工程要求和使用环境来合理选用，以获得最佳的性能和经济效益。

灰铸铁和球墨铸铁的区别

灰铸铁和球墨铸铁区别
灰铸铁组织里的石墨是以片状存在,球墨铸铁组织里的石墨是以球状存在的.组织上的差别导致它们的性能也有巨大差异:灰铸铁强度\\塑性低片状石墨割裂基体,引起应力集中,脆性大,消振性能好.主要用来生产一些强度要求不高,主要承受压应力的各种箱体\\底座等.球墨铸铁:球形石墨对基体的割裂作用降到最低,应力集中作用最小,故其强度很高,可以和中碳钢蓖美,可以充分发挥基体的性能,且有一定的塑性和良好的韧性.常用来制作一些强韧性要求高且形状复杂铸造性能比钢好,但比灰铸铁要差的工件,比如内燃机曲轴\\连杆等之类的零件.球墨铸铁一般还可以经过热处理来进行强化,而灰铸铁一般不能经过热处理来提高强度片状石墨的影响.
灰铸铁和球墨铸铁的简单鉴别方法
1、敲击法：球铁声音响亮清脆,灰铁发闷;
2、断面法：破坏阀门的薄壁部位,灰铁：光泽很暗、球铁：光泽较亮;同时灰铁很容易被敲碎,球铁很难敲碎;
3、钻削观察铁屑：
灰铁：钻削阻力较小,屑末以小颗粒细末为主,用手指碾磨很容易使手指染黑;
球铁：钻削时阻力略大,屑末以大颗粒为主、易连续不断,用手指碾磨屑末,可使手指染黑,但较灰铁染黑程度轻;。
