电能表校验中遇到的问题及解决方法

电能表校验中遇到的问题及解决方法电能表是用来测量电力消耗的一种仪表，它在各种场合都有着重要的作用。

为了保证电能表的准确性和稳定性，需要定期进行校验。

在电能表校验的过程中，可能会遇到一些问题，本文将结合实际经验，针对电能表校验中常见的问题进行分析，并提出解决方法。

一、电能表校验中常见的问题1. 电能表读数不稳定在进行电能表校验时，有时会发现电能表的读数不稳定，可能会出现跳变或波动的情况。

这会让人产生怀疑，怀疑是仪表故障还是外部环境干扰。

2. 标准表与待校表读数偏差大在电能表校验过程中，通常会使用标准表和待校表进行比对。

有时会发现两者之间的读数偏差较大，这可能会引起误判，影响对电能表准确性的评估。

3. 校验设备故障校验设备是进行电能表校验的重要工具，如果校验设备出现故障，就会影响校验的正常进行。

这需要及时解决，以免延误校验工作。

4. 环境影响电能表校验需要在特定的环境条件下进行，如温度、湿度等因素会对校验结果产生影响。

如果环境条件不符合要求，就会影响校验的准确性。

5. 校验工作人员技术不过关电能表校验需要经过专门培训的工作人员进行操作，如果校验工作人员技术不过关，就会影响校验的准确性和效率。

二、解决方法对于电能表读数不稳定的问题，首先需要检查仪表本身是否存在故障。

如果确定是仪表故障，需要及时进行修理或更换。

如果确定是外部环境干扰导致的，可以采取隔离措施，如加装屏蔽罩或隔离墙，从而减少外部影响。

标准表与待校表读数偏差大的情况，可能是由于标准表或待校表本身存在问题，也可能是由于测量环境或测量操作不当所致。

建议对标准表和待校表进行定期检测和校准，确保其准确性。

在进行校验时，要严格按照操作规程进行，确保测量环境符合要求，以减少误差。

环境因素对校验结果有较大影响，因此需要在合适的环境条件下进行校验。

对于温度、湿度等因素，要选择合适的校验时间和地点，确保环境条件符合要求。

如果环境条件不稳定，可以采取相应的措施进行调节，如使用空调、加湿器等设备进行调节，以提高校验的准确性。

电能表校验中遇到的问题及解决方法

电能表校验中遇到的问题及解决方法
电能表校验是确保电能表测量准确性和稳定性的一项重要工作，但在实际操作过程中，也会遇到一些常见问题。

以下是一些可能遇到的问题及解决方法。

1. 被测电能表指示值与校验设备示值不一致：
可能的原因包括采样误差、量程不匹配、传感器故障等。

解决方法包括检查传感器和
电路的连接情况，更换传感器或测试设备。

2. 校验设备示值波动较大：
这可能是由于电源电压不稳定、传感器损坏或放置位置不当等原因引起的。

可以尝试
更换电源或调整传感器位置，确保电源稳定和传感器正常工作。

3. 校验结果不稳定：
可能是由于环境温度、湿度等因素的影响导致的。

可以在校验过程中控制环境温度和
湿度，如使用温湿度控制设备。

4. 电能表显示故障：
可能是由于电能表本身故障引起的，可以尝试重新校验或更换电能表。

5. 无法进行远程校验：
可能是由于通信故障、网络问题等原因导致的。

可以检查通信线路、网络连接设备和
设置，确保正常进行远程校验。

电能表校验中常见的问题及解决方法包括检查传感器和电路的连接情况、更换传感器
或测试设备、更换电源或调整传感器位置、控制环境温度和湿度、重新校验或更换电能表、检查通信线路、网络连接设备和设置、检查数据传输设备和通信协议设置等。

通过正确处
理这些问题，可以确保电能表校验的准确性和稳定性。

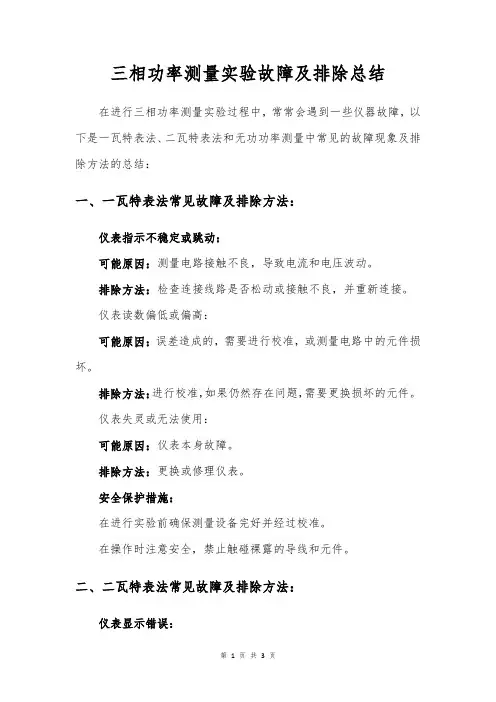

总结三相功率的测量实验中的故障及排除

三相功率测量实验故障及排除总结在进行三相功率测量实验过程中，常常会遇到一些仪器故障，以下是一瓦特表法、二瓦特表法和无功功率测量中常见的故障现象及排除方法的总结：一、一瓦特表法常见故障及排除方法：仪表指示不稳定或跳动：可能原因：测量电路接触不良，导致电流和电压波动。

排除方法：检查连接线路是否松动或接触不良，并重新连接。

仪表读数偏低或偏高：可能原因：误差造成的，需要进行校准，或测量电路中的元件损坏。

排除方法：进行校准，如果仍然存在问题，需要更换损坏的元件。

仪表失灵或无法使用：可能原因：仪表本身故障。

排除方法：更换或修理仪表。

安全保护措施：在进行实验前确保测量设备完好并经过校准。

在操作时注意安全，禁止触碰裸露的导线和元件。

二、二瓦特表法常见故障及排除方法：仪表显示错误：可能原因：温度变化引起的误差。

排除方法：将仪器放置一段时间使其恢复到常温状态。

计算结果与预期值不符：可能原因：输入参数设置错误或测量电路问题。

排除方法：重新检查参数设置和连接线路。

部分数字无法正常显示：可能原因：LCD屏幕损坏。

排除方法：更换LCD屏幕。

安全保护措施：在进行实验前确保测量设备完好并经过校准。

在操作时注意安全，禁止触碰裸露的导线和元件。

三、无功功率测量常见故障及排除方法：仪表读数不稳定或跳动：可能原因：电源波动。

排除方法：更换电源或使用稳压器。

仪表显示异常：可能原因：测量电路中的元件损坏。

排除方法：更换损坏的元件。

测试结果与预期值不符：可能原因：输入参数设置错误或连接线路问题。

排除方法：重新检查参数设置和连接线路。

安全保护措施：在进行实验前确保测量设备完好并经过校准。

在操作时注意安全，禁止触碰裸露的导线和元件。

在进行高压测试时应戴上绝缘手套和鞋子，并使用合适的防护装置。

通过对这些常见故障的排除，可以提高实验的准确性和安全性，确保三相功率测量实验的有效进行。

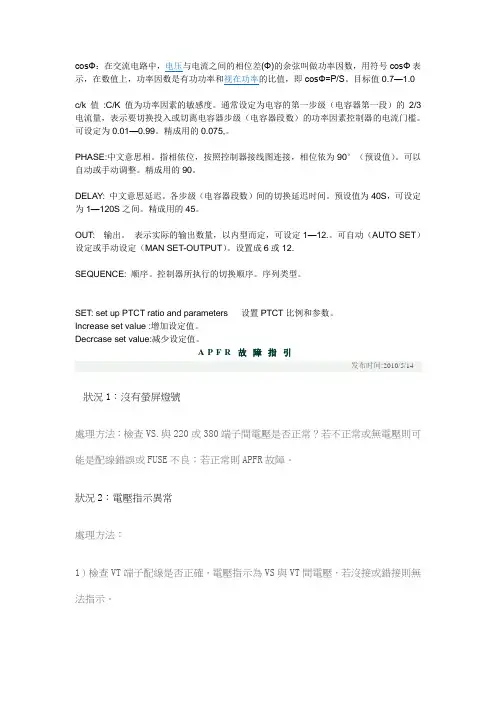

APFR功率因数控制器使用说明及异常处理

cosΦ：在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S。

目标值0.7—1.0c/k值:C/K值为功率因素的敏感度。

通常设定为电容的第一步级（电容器第一段）的2/3电流量，表示要切换投入或切离电容器步级（电容器段数）的功率因素控制器的电流门槛。

可设定为0.01—0.99。

精成用的0.075,。

PHASE:中文意思相。

指相依位，按照控制器接线图连接，相位依为90°（预设值）。

可以自动或手动调整。

精成用的90。

DELAY: 中文意思延迟。

各步级（电容器段数）间的切换延迟时间。

预设值为40S，可设定为1—120S之间。

精成用的45。

OUT: 输出。

表示实际的输出数量，以内型而定，可设定1—12.。

可自动（AUTO SET）设定或手动设定（MAN SET-OUTPUT）。

设置成6或12.SEQUENCE: 顺序。

控制器所执行的切换顺序。

序列类型。

SET: set up PTCT ratio and parameters 设置PTCT比例和参数。

Increase set value :增加设定值。

Decrcase set value:减少设定值。

A P F R故障指引发布时间:2010/5/14 狀況1：沒有螢屏燈號處理方法：檢查VS.與220或380端子間電壓是否正常？若不正常或無電壓則可能是配線錯誤或FUSE不良；若正常則APFR故障。

狀況2：電壓指示異常處理方法：1）檢查VT端子配線是否正確，電壓指示為VS與VT間電壓，若沒接或錯接則無法指示。

2）PT設定錯誤，低壓用戶請設定PT=1，此設定僅供PT二次電壓110V之高壓用戶使用。

若是440/480V用戶，請使用自偶變壓器降壓220V接入VS及220V間端子間，VT端子則直接接440/480V即可，PT設定=1，VT端子可接600V以下。

狀況3：電流指示異常處理方法：1）CT設定不正確，如500：5應設定為100倍2）CT配線錯誤，若與其他設備共用CT應串接或電流未接，開路狀況4：電流讀數與電流錶或鉤表不同處理方法：本APFR電流讀數為True RMS真均方根值即含諧波量的電流，一般鉤表無法讀取非正弦波的電流，而電流幾乎都不是正弦波，請購買有注明Ture RMS 標示的鉤表參考使用狀況5：P.F.指示異常處理方法：1）檢查CT安裝位置是否正確（注意：CT應該與VS，VT端子的電壓安裝在不同線（相）上，CT必須接在負載及電容器之前）2）P.F.與其他儀錶不同原因：一般儀器是取電壓與電流之相位計算P.F.，此法較簡單，但不適用於目前廣泛使用的諧波負載，大部份的APFR均使用此法屬於計算簡易，但並非正確觀念。

电容柜现场调试操作规程

智能电容柜现场操作要领本条列适用于：1、JDW-HZ2、ZLD-21003、ZLD-2200一、电容柜送电前的准备：1、初检：电容器和控制器是否安装到位，是否满足图纸要求完成系统接线，元器件有无碰坏、损伤。

2、检查相序：电容器电源线的相序,ABCN各相与电容器上标号是否对应。

3、检查所有一次线接线是否牢固可靠，接线端是否有冷压接头或搪锡（若没有应做处理防止线芯分散，电气间隙减少，发生短路），接线端子处是否可靠压紧（用工具再挨个紧固一次），电缆与电容器开关连接处有无电缆裸露、安全距离是否达到、有无铜丝碰触连接。

注：（常见现象：电缆与铜排连接处螺丝没拧紧、电容器开关处螺丝没拧紧、电缆线的冷压接口件没压结实。

）3、检查二次线接线是否正确，压接牢固。

（注意有控制器三相补偿时，采集的电压与二次CT不能相同，分相时必须相对应，自组网三相时二次CT必须穿过进线柜B相的二次线，分相时须对应）。

4、检查所有安装的元器件是否正确，牢固可靠。

5、检查每只电容器显示屏上的拨键应在自动位置。

6、以上检查完毕后，再检查相间及相对地有无短路现象，确认无误后方可送电。

二、送电调试：1、先合上总开关，无异常情况后，根据现场实际情况，设置控制器上各参数，一定要正确（能熟练操作控制器）。

2、观察控制器及电容器的显示是否正常，通信是否正常。

3、无异常情况后，依次合上电容器上的各断路器。

4、控制器上的采集数据应与进线柜上的数据一致。

5、观察电容器是否根据现场无功缺额和功率因数自动投切，并注意电流及电压的变化情况。

6、无控制器时应观察电容器显示屏上的采集数据是否与进线柜一致，投切是否正常。

7、每套电容柜最多为32只电容。

电容器地址设置原则是分相的要小于三相的地址，一个系统中分相的只数小于20只。

常见故障及处理：1、电容器通信不上：检查通信线RS485A、485B是否接线有误；插头是否插接可靠；检查电容器的ID地址是否有重复或大于32。

2、电容器不投运：检查进线柜电流是否过小，无功小于最小补偿容量或功率因数是否过高。

电能表校验中遇到的问题及解决方法

电能表校验中遇到的问题及解决方法电能表校验是确保电能表准确性的重要环节，然而在实际操作中难免会遇到各种问题，需要及时解决。

本文将围绕电能表校验中常见的问题及解决方法展开讨论，希望能对相关人员有所帮助。

一、电能表校验中遇到的问题1. 仪器故障在电能表校验过程中，仪器故障是一个常见的问题。

可能是仪器老化导致的性能下降，也可能是使用不当导致的故障。

示值不准确、验表仪器无法启动、显示屏异常等情况。

2. 校验数据不稳定在进行电能表校验时，校验数据不稳定也是一个常见问题。

可能是由于外界环境影响较大，例如温度变化、电压波动等因素，也可能是电能表本身存在问题。

3. 校验过程中的误差电能表校验过程中的误差也是一个需要重视的问题。

误差可能是由于操作不当导致的，也可能是仪器本身的误差。

操作人员不熟练、环境不稳定等因素都可能导致误差的出现。

4. 其他问题除了上述几种常见问题外，电能表校验中还可能遇到其他各种问题。

电能表本身的损坏、通讯故障、供电问题等。

1. 仪器故障的解决方法当遇到仪器故障时，首先需要检查仪器是否在保修期内，如果在保修期内，可以联系厂家进行维修或更换。

如果不在保修期内，可以联系专业的仪器维修机构进行维修。

也可以加强仪器的使用和维护，延长仪器的使用寿命。

2. 校验数据不稳定的解决方法对于校验数据不稳定的情况，需要提前做好环境准备，尽量减少外界环境的影响。

可以在校验过程中使用稳压电源、温度控制装置等设备，确保环境的稳定。

也可以提高电能表本身的抗干扰能力，选择性能更好的电能表进行校验。

3. 校验过程中的误差的解决方法校验过程中的误差常常是由于操作不当、设备故障等原因导致的。

要解决这个问题，可以加强操作人员的培训，提高其技能水平。

也可以对校验仪器进行定期维护和校准，确保其准确性和可靠性。

4. 其他问题的解决方法对于其他问题，需要根据具体情况具体分析，综合考虑各种因素进行解决。

对于电能表本身的损坏，需要及时更换或修复；对于通讯故障，需要检查通讯线路和设备，确保通讯正常；对于供电问题，需要检查供电电路和设备，确保供电稳定。

电能表校验中遇到的问题及解决方法

电能表校验中遇到的问题及解决方法
电能表是用来测量电能消耗的仪器，而在使用电能表的过程中，为了保证其测量准确，需要进行定期的校验。

然而，电能表校验中常常会遇到一些问题，下面将列举一些常见的
问题以及对应的解决方法。

一、标定不准确
在进行电能表校验时，如果发现其标定不准确，就要进行重新标定。

首先要检查电能
表的接线是否正确，是否有松动或者接触不良等情况。

如果接线没有问题，那么就要重新
对电能表进行标定。

在进行标定时，要注意测量器的准确度和精度，选择合适的校验设备，以确保标定的准确性。

二、测量误差较大
在电能表校验中，如果发现其测量误差较大，可以采取以下措施进行解决：
1.检查电流互感器的匝数是否正确，如匝数不正确，则需要更换电流互感器。

2.检查电能表的接线是否松动或接触不良，如有问题，及时解决。

3.检查电能表的磁场环境是否干扰测量，如果有影响，则需要调整电能表的位置或增
加磁场屏蔽措施。

4.检查供电质量是否稳定，如存在电压波动或频繁跳闸等问题，会对电能表的测量精
度产生影响。

三、电极接触不良
在进行电能表校验时，如果发现电极接触不良，就要对电极进行清洁和加固。

首先要
用干净的布擦拭电极，然后用棕刷或钢丝刷轻轻刷打电极，使其表面光滑，便于接触。

另外，还要检查电极与电能表之间的接触是否牢固，如发现松动或接触不良，则需要进行加
固或更换。

四、校验设备不稳定
总之，在进行电能表校验时，遇到问题的解决方法要视具体情况而定，但需要注意的是，要坚持按照标准操作，严格把关各项指标，确保校验的准确性和可靠性。

主变有功、无功功率表及电流表指示不准的原因分析

主变有功、无功功率表及电流表指示不准的原因分析第26卷第3期2007年9月青海电力QINGHAIELECTRICPOWERV o1.26No.3Sep.,2007主变有功,无功功率表及电流表指示不准的原因分析王艳芬,程彦华,崔杰,富廷良,王占彬,李震,单瑞宝(1.黑龙江省鸡西供电公司变电运行工区,黑龙江鸡西158100;2.青海电力试验研究所,青海西宁810008)摘要:电力企业功率表与电流表指示不准,将严重影响计量的准确性.文章通过对上述问题的分析,改正了仪表中错误接线,消除了设备缺陷,保证了电力计量的准确性,对电力系统运行有较大实用价值.关键词:功率表;电流表;接线;原因分析中图分类号:TM933文献标识码:B文章编号:1006—8198{2007)03—054—04 InaccurateIndicationReasonAnalysis0fMainTransformerActive andReactivePowerMeterandAmperemeterW ANGY an—feng,CHENGY an—hua,CUIJieAbstract:Theinaccurateindicationofpowermeterandamperemeterwillseriouslyinfluence dthemeteringaccuracyofelectricpowerenterprise.Thepapermakesanalysisontheabove—mentionedproblem.Throughmodifyingthewrongwiringofmeter,andeliminatingequipmentdefect.thustheaccuracyofelectricpowermeteringhasbeenguaranteed,andthispossessfavorableappliedvalueforpowersystemoperation. Keywords:powermeter;amperemeter;wiring;reasonanalysis0前言西郊二次变电站为一座66/10kV降压变电站,原有主变1台,容量为10000kV A,后又增加一台同容量的主变,2台主变参数一致.运行方式为:66kV西郊线供电,66kV接线方式单母线带外桥,1,2主变并列运行,66kV所用变接外桥母线运行,10kV母联,水源线,硅线石线,面粉乙线,铁路线,面粉甲线,市街线,电石甲线,市郊线,育新线及1电容器,10kVI段PT运行.1设备现状1,2主变容量相同,并列运行时,2台主变表计指示值应基本相同.2台主变并列运行后,发现2主变表计指示异常,2主变有功功率表值约为1主变无功功率表指示值的60%,2主变无功功率表值约为1主变功率表指示值的85%,2主变电流表与1主变电流表指示稍有差别.当投入1电容器后,2主变有功功率表与1主变无功功率表指示值减少,2主变无功功率表与1主变有功功率表的指示值不变,2主变电流表与1主变电流表指示值稍有差别.2原因分析2.1投切电容器投入1电容器后,2主变有功功率表指示值减少,无功功率表的指示值不变,所以,先分析电容器投切能否对2主变仪表指示产生影响.如图1所示,投入1电容器后,容性电流I补偿了一部分感性电流Iw,电源供给的有功电流I并未改变,电压u超前于I的相位角由减少为;如图2所示,电路的功率因数COS提高作者简介:王艳芬(1972一),女,工程师,变电运行专工,现从事变电运行工作. 收稿日期:2006—03-一31第3期王艳芬等:主变有功,无功功率表及电流表指示不准的原因分析55 为COS,而负载消耗的有功功率P并不变,所以2主变有功功率表在投入1电容器后指示值减少是不正确的,投入1电容器后2主变无功功率表不变也不正确,其指示值应从Q值减少到Q,才是正确的.因此,投切电容器应影响表计无功功率值,有功功率值应不变.这样经过分析排除了电容器的投切对仪表错误指示影响的可能性.【'\图1电流向量图接线应各有48种.经过对有功功率表可能的48种接线的向量图分析,运算,图3这种接线方式下的有功功率值与现场实际指示值一致.10A.\WlA—◆lUAB.\,,B◆tu.一,,W2I●/Ic0●;图32主变有功功率表的实际接线图上Ci.,/一P图2功率因数图2.2表计本身我们对2主变有功,无功功率表,电流表本身进行考虑,主变投运前经试验所仪表班对以上各表校验,现使用的16D一3W,16D一3VAR功率表及电流表均合格,所以又排除了仪表本身存在问题的可能性.2.3用相量图验证表计接线我们对2主变功率表的电压相序,电流极性及电流相位各种接线情况进行研究.三相电压的相序经排列组合有6种可能接线(UUU, UAUcUB,UBUAUc,UBUcUA,UcUAUB,U.UU),AC两相电流的极性与相位经排列组合有8种可能接线(IA0Ico,I^0Io(=,IoAIcO,IoAIoc, IcoIA0,IcoIoA,IocIA0,IocIoA),有功,无功功率表的图42主变有功功率表的实际向量图图3中,IoA代表A相电流极性接反,Ico是C相电流极性正确的接法,U,UB,U.为电压相序的正确接线.图4为2主变有功功率表在这种错误接线情况下的实际向量图,由向量图4计算出2主变有功功率表的指示值为:P1=.『0^cos(30.+180.+)(,邶j0Acos(30.+)P2=UcBicocos(30.一声c)由于三相电路是平衡的,所以,P=PI+P2:UI[一cos(30.+≯)+cos(30.一声)]:UI[一√COS≯+sin≯+√c0s≯+sin≯]/2=U/sln≯=(√3sin≯)/,/556青海电力第26卷=Q/,/3≈0.58Q经过对向量图4的分析与数学运算,可以看出,正是这种错误的接线方式,使2主变有功功率表的测量功能转换成无功功率表的测量功能, 也就是说,现在2主变有功功率表所指示的值为无功功率值.我们把有功功率表在错误接线情况下的无功功率值与无功功率表正确接线情况下的无功功率值作一下比较:UAUBUcIA0—.—_----I;:.厂,---ILIc0)图52主变无功功率表的正确接线图负载图62主变无功功率表正确接线向量图由向量图6分析如下:P1=BcA0cos(90.一)P2=ABicocos(90≯c)由于三相电路是平衡的,所以P=P.+P,=UIsin≯+UIsin≯=2UIsin≯=(2)sin≯)=(2)Q无功功率表显示的指示值是乘以(/2)后的无功功率值Q=,/3UIsin≯.经上述分析,计算,可以看出2主变有功功率表由于接线错误,不仅造成有功功率表功能转换成无功功率表的功能,而且其测量值Q/√3约为正确接线方式下无功测量值Q的60%.分析的结果与我们开始所述的2主变有功功率表指示值约为1主变无功功率表指示值的60%,而且当投人1电容器后,2主变有功功率表与1*主变无功功率表指示值减少是一致的.经过对无功功率表可能的48种接线的向量图分析,运算,图7所示为2主变无功功率表的实际接线图,0^表示A相电流极性接反,..表示C相电流极性正确,表示电压相序接反.图8为2主变无功功率表在这种错误接线情况下的实际向量图.UcUBUAIo^—.r,//1lrucBj:.厂,?——Ic0)一图72主变无研功率表的实际接线图负载图82主变无功功率表的实际向量图由向量图8计算出2主变无功功率表的指示值为:P1=BAO^cos(30.+)P2=UcBIcocos(30c)由于三相电路是平衡的,所以P=P】+P2=UI[cos(30.+≯)+cos(30.一第3期王艳芬等:主变有功,无功功率表及电流表指示不准的原因分析57 )]:UI[√3(COS一sin)+√3(cos+sin)]/2=√3UIcos无功功率表显示的指示值是乘以(伺2)后的值,所以2主变无功功率表实际指示值为(√3/2)×√3UIcos≈0.866×√3UIcos.从以上分析运算出的这个结果可以看出,2主变的无功功率表由于错误接线,使得无功功率表的测量功能转换成有功功率表的测量功能,也就是说,2主变无功功率表这时所测量的值为有功功率值.我们再把无功功率表错误接线情况下的有功功率值与有功功率表正确接线情况下的有功功率值作一下比较:tJ●UBUcI^0.\WlA----~:tUcB.厂,W----~Ic0●图92主变有功功率表的正确接线图图102主变有功功率表正确接线情况下的向量图由向量图10分析:PI=ABjAocos(30.+)P2=∞,cDCOS(30.一c)由于三相电路是平衡的,所以P=P1+P2:UJf[COS(30.+)+cos(30.一)]=UI[√3(COS一sin)+G(cos+sin)]/2=U/cos由上述的分析,计算可以看出,2主变的无功功率表由于错误接线,使其无功功率表的功能转换为有功功率表的功能,其测量值0.866X√3 UIcos为正确接线方式下有功测量值√3UIcos的86%.这就与我们开始时所叙述的2主变无功功率表指示值约为1主变有功功率表指示值的85%,而且投切电容器对2主变无功功率值无影响一致.IAOIco图11电流表接线向量图最后,我们对电流表接线的向量图分析一下,如图11所示,如果A相.电流极性不反,功率表所指示电流应为I,如果A相电流极性接反,则电流表所指示值为I,其结果与我们开始所叙述的现场电流指示1,2主变电流表稍有差别是一致的.经过分析,最后确定造成2主变表计指示不准的原因为:有功功率表及电流表是A相电流极性接反,无功功率表除A相电流极性接反外,电压相序也不正确.按上述分析计算的结果进行查线处理后,现2主变的有功,无功功率表及电流表指示完全正确.参考文献:[1]张玉诸.发电厂及变电所的二次接线[M3.电力工业出版社.1981。

功率计的准确使用技巧及常见问题解答

功率计的准确使用技巧及常见问题解答引言：功率计是一种用于测量电功率的仪器，广泛应用于电力、电子、通信等领域。

使用功率计可以帮助我们了解设备的功率消耗情况，提高能源利用效率。

然而，由于技术和操作的复杂性，许多人在使用功率计时经常会遇到一些问题。

本文将介绍功率计的准确使用技巧，并针对一些常见问题提供解答。

一、功率计的准确使用技巧1. 校准功率计：使用功率计前应确保其已经经过校准。

校准可以提高功率计的准确度，确保其测量结果的可靠性。

不同型号的功率计校准方法可能有所不同，因此请按照产品说明书进行操作。

2. 选择合适的功率计量程：功率计的量程是指其能够测量的功率范围。

选择合适的功率计量程可以防止测量过程中出现溢出或负载失真的情况。

在使用功率计前，应先了解被测设备的预期功率范围，然后选择相应的功率计量程。

3. 正确连接电路：功率计通常需要与被测设备进行电路连接，以准确地测量功率。

在连接过程中，应注意正确接线，确保电路的连通性。

同时，注意使用合适的连接线和插头，以减小测量误差。

4. 正确测量功率：在进行功率测量时，应确保电路处于稳定状态。

如果测量的是交流电，应选择合适的电压和频率范围。

同时，注意避免测量过程中的干扰，如电磁波干扰、温度影响等。

5. 定期校验和维护：为了保证功率计的准确度和稳定性，应定期进行校验和维护。

校验可以帮助我们及时发现和修复潜在问题，维护可以延长功率计的使用寿命。

二、常见问题解答1. 为什么功率计的测量结果和预期不符？可能是因为功率计校准不准确，或者测量过程中存在干扰。

首先，我们应该检查功率计的校准情况，如果需要，重新进行校准。

同时，注意避免测量过程中的干扰，确保电路处于稳定状态，以提高测量结果的准确性。

2. 如何选择适合的功率计量程？选择合适的功率计量程要考虑被测设备的功率范围。

如果被测设备的功率超过了功率计的量程，测量结果可能会出现溢出或负载失真的情况。

因此，在选择功率计时，要根据被测设备的功率范围选择相应的功率计量程。

功率因数表

类型
类型
常见的功率因数表类型有以下四种： (1)电动系功率因数表，如国产型等。这种仪表由于功率消耗大√受外界磁场影响大，故多做成携带型供现场使用。 (2)铁磁电动系功率因数表，如、、型，这种表多做成开关板式作固定测量用。 (3)电磁系功率因数表，如、、型等，也多做成开关板式作固定测量用。 (4)变送式功率因数表，如、等型，也都做成安装式的。
谢谢观看
功率因数表
测量交流电路中有功功率与视在功率的比值
01 简介
目录
02 类型
03 误差
04 注意事项
05 常见故障解决
基本信息
功率因数表是指测量交流电路中有功功率与视在功率的比值，或测量电压、电流间相位角余弦的电表。常见的有电动系、铁磁电动系、电磁系和变换嚣式功率因数表。
简介
简介
功率因数表是用来测量交流电路中电压、电流矢量角的相位角差或线路的功率因数的一种仪表，属铁磁电动式测量仪表。仪表主要由电压线圈、电流线圈、铁芯、仪表盘、指针组成。
功率因数表的电压、电流量限要与被测电路的电压、电流相匹配。功率因数表的接线与功率表相似。被测线路的频率要符合功率因数表的使用频率范围，并注意电源的相序。
功率因数表常应用于电容补偿配电屏上。当功率因数滞后时投入补偿电容，当功率因数超前即过补偿时切除电容，从而使功率因数控制在合理范围内。
功率因数表和电压表、电流表的指示刻度不同的是，它的表盘上没有0位指示数值，而且表针经常指示在中间位置1因数表不走的故障原因及检修方法如下。 (1)仪表控制线路有断线处。检查断线处，并接通断线点。 (2)电流互感器二次侧连接点有断线处。检查电源，认真检查二次侧断路点，并接通二次侧线路。 (3)电压互感器二次侧断路或短路。更换短路的电压互感器或修复再用。 (4)电源电压熔丝熔断。更换熔丝。 (5)电能表游丝卡住，表盘摩擦阻力大。打开电能表更换游丝，校准表盘。 (6)电能表内部电流线圈或电压线圈损坏。更换损坏的线圈。 2、功率因数表指示不准的故障原因及检修方法如下。 (1)电压线圈相位接错。对照功率表或功率因数表接线图重新纠正电压线圈的相位接法。 (2)电压互感器未按规定变压比连接。检查电能表，按规定变压比使互感器与电能表连接。 (3)电流线圈相位接错。注意电流线圈接入电能表的相位顺序，严格按照正确接线方法重新连接电流线圈。

电力系统中的功率误差分析与校正方法研究

电力系统中的功率误差分析与校正方法研究电力系统是国家经济发展的重要支撑体系，而电力测量更是其稳定运行的关键要素。

然而，由于受到各种因素的干扰与影响，电力系统中容易出现功率误差，从而导致了测量质量下降以及计费问题。

对此，进行功率误差分析与校正方法的研究就越发显得重要。

下面，本文将就此问题作一些探讨。

一、电力系统中的功率误差来源在电力系统中，功率误差的来源十分复杂，主要可以归纳为以下四个方面：1. 电压测量误差：电压测量是电力计量的基础，因此电压测量误差对系统功率计算的影响是致命的。

这里的电压测量误差主要由电压互感器的误差、电压晶体管偏差等因素造成。

2. 电流测量误差：电流测量误差是影响系统功率计算的另一个主要因素。

电流测量误差主要来自电流互感器的误差、电流传感器偏差、电缆损耗等因素。

3. 线损误差：在电力输送过程中，难免会发生线路电阻损耗和电容损耗等现象，从而产生一定的功率损耗误差。

4. 季节变化误差：电力系统的功率计算还会受到季节影响的误差，如温度、湿度等因素的变化都会对功率计算造成一定影响。

二、功率误差的校正方法1. 电压测量误差的校正方法：电压测量误差来自于互感器的误差、电压晶体管偏差等因素，其校正方法主要有以下几种：(1) 更换互感器：将误差较大的互感器更换，或者采用容量性互感器，既能提高精度，又能有效减少误差；(2) 线路电压漂移校正：对于互感器普遍存在的温度漂移现象，可以采取定期校准的方法，以降低漂移对电压测量的影响；(3) 采用电压校正装置：电压校正装置可以实现实时校正，提高测量精度，端口一般连接到更准确的参考电源上，以校正电压源的漂移和波动。

2. 电流测量误差的校正方法：电流测量误差来自于电流互感器的误差、电流传感器偏差以及电缆损耗等因素，其校正方法主要有以下几种：(1) 更换电流互感器：更换误差较大的电流互感器，或者采用数字电流互感器进行测量；(2) 压降校正：通过给予电流互感器和电缆特定的电压，可以减少测量误差；(3) 相位补偿校正：通过加入相位校正电路，校正电感、电容等元器件的相位误差。

检修队处理电流表指示不正确故障的标题

检修队处理电流表指示不正确故障的标题
（实用版）
目录
1.故障现象及原因分析
2.检修方案及实施
3.故障处理结果及经验总结
正文
一、故障现象及原因分析
近期，我国某电厂发现电流表指示不正确的故障，影响了电厂的正常运行。

经过初步排查，发现故障原因可能是电流表本身故障、连接线路故障或者电流互感器故障等。

为了确保电厂的安全生产，电厂立即组织检修队进行处理。

二、检修方案及实施
检修队针对该故障制定了详细的检修方案，主要包括以下几个步骤：
1.首先，对电流表进行检查，发现电流表存在一定程度的损坏，需要更换新的电流表。

2.其次，对连接线路进行检查，发现部分接头存在松动现象，需要进行紧固处理。

3.最后，对电流互感器进行检查，发现互感器内部存在故障，需要进行维修。

在实施检修方案的过程中，检修队严格按照操作规程进行，确保了检修工作的顺利进行。

三、故障处理结果及经验总结
经过检修队的努力，电流表指示不正确的故障得到了顺利解决。

此次
故障处理的经验总结如下：
1.对于类似电流表指示不正确的故障，要进行全面排查，分析各种可能的原因。

2.在制定检修方案时，要充分考虑各种原因，确保方案的完整性和合理性。

3.在实施检修方案时，要严格遵守操作规程，确保检修工作的安全和顺利进行。

通过此次故障处理，不仅提高了电厂设备运行的可靠性，还为电厂积累了宝贵的故障处理经验。

检修队处理电流表指示不正确故障的标题

检修队处理电流表指示不正确故障的标题
目录
1.电流表指示不正确的原因
2.检修队的解决方案
3.故障处理的过程和结果
4.对电流表维护和检修的建议
正文
在工业生产中，电流表是一种常见的电气测量仪器，用于测量电路中的电流大小。

然而，由于各种原因，电流表可能会出现指示不正确的故障，这对生产过程的稳定性和安全性构成了威胁。

因此，及时处理这种故障非常重要。

电流表指示不正确的原因有很多，例如电流表损坏、电路接线不良、电路中存在干扰等。

为了准确地确定故障原因，检修队需要对电流表进行详细的检查和测试。

检修队可以通过以下步骤来处理电流表指示不正确的故障：
1.关闭电源，确保安全。

2.检查电流表的接线是否牢固，接触是否良好。

3.使用万用表测量电流表的电阻值，以确定电流表是否损坏。

4.如果电流表损坏，需要更换新的电流表。

如果接线不良，需要重新接线。

5.在故障处理过程中，检修队需要详细记录故障现象、原因和处理过程，以便日后参考和改进。

在处理完电流表指示不正确的故障后，检修队还需要对电流表进行定
期维护和检修，以确保电流表的稳定性和可靠性。

建议定期检查电流表的接线、外观和性能，并在发现异常时及时处理。

总之，处理电流表指示不正确的故障需要专业的检修队，他们可以通过详细的检查和测试，准确地确定故障原因，并采取有效的处理措施。

功率计数据测试不稳定该怎么办？

功率计数据测试不稳定该怎么办？
警匪片里经常看到这样的场景，在手枪前装一个消音器，就能把声音降低，使其他人听不到动静。

其实测试设备里也有类似消音器的功能，只不过消除的不是声音，而是信号噪声或信号波动。

测试需求
功率计等测量仪器测试的电压、电流、功率等数据一般都是有效值或平均值，一般情况下，只要被测信号比较干净稳定，那么数据结果就会比较稳定，不会存在波动。

但是在很多场合下，或是因为信号存在高频噪声，或是因为信号受负载影响存在波动，都会导致测试的数据存在波动，无法得到稳定数据，这就给工程师带来了麻烦，如果工程师存在选择恐惧症，那么会在这些波动的数据中纠结很久了。

解决办法
一旦出现数据波动的情况，我们该如何解决呢?其实方法还是有不少的，比如延长测试时间，假设原来的测试时间是1s，那么可以把时间延长到5s甚至10s，时间延长了数据必然会更加稳定。

但是时间延长后带来的问题就是同
样的时间内测得的数据点数变少，假如一份报告测试的数据点数一定的话，那么测试时间就会延长数倍以上，这在很多场合是无法接受的。

那么除了延长时间之外，还有没有其他解决办法呢?显然是有的。

那就
是功率计里的平均功能。

平均功能是对采样数据执行平均处理，能直接支持平均处理的测量功能有：U、I、P、S、Q等值。

平均处理包括指数平均和移动平均两种处理方式，下面介绍两种方式的区别和应用。

首先我们来列一个表格：
指数平均。

功率表指示不正常与接线错误分析

功率表指示不正确与接线错误分析（安徽省毛尖山水电站，岳西县，246600）夏楠二○○五年十二月功率表指示不正确与接线错误分析夏楠（安徽省毛尖山水电站，岳西县，246600）摘要：着重分析有功功率表接线错误导致表针指示不正常的原因以及处理方法。

关键词：功率表；指示不正常；错误接线；分析1、概述近期在一些小型水电站安装机组时，经常出现有功表和无功表等表计指示不正常的现象，除了表计本身损坏外，大部分的原因是接线错误造成。

随着市场竞争的激烈和利润最大化，投资商为了减少投资，对一些产品的质量要求不是很高，厂商为了降低成本，对盘柜制造质量较差，对盘内的接线并不是专业技术人员而是找一些临时人员进行配线，也不做整体模拟试验就交付使用，使在机组安装完成后进行调试时，发现到很多的错误接线，尤其是表计方面更为突出。

下面本人就在安装过程中遇到有功功率表和无功功率表指示不正常现象的错误接线做浅要的分析。

分析的对象是三相三线制功率表。

2、有功功率表我们知道三相电路总功率的瞬时值：C C B B A A i u i u i u p ++=因为 0=++C B A i i i 则有 )(C A B i i i +-= 得到： CB c AB A C C C A B A A u i u i i u i i u i u p +=++-=)( 当过渡到平均功率p 与电流和电压的有效值时，则有：),cos(),cos(BC C CB C AB A AB A U I U I U I U I P +=如果系统负载对称，设：U U U I I I CB AB C A ====; 如图所示：则)30cos()30cos(0θθ-++=IU IU P同理我们可以推导出三相电路有功总功率另外两种接线：),cos(),cos(AC A AC A BC B BC B U I U I U I U I P += （2）或：),cos(),cos(BA B BA B CA C A C C U I U I U I U I P += （3）现在我们提出问题:2.1当机组带负荷而功率表读数没有反应为零时，错误的接线有2.1.1功率表两相电流接反了，如表接的是A 、C 两相电流，把A 相电流接到C 相上，C 相电流接到A 相上，则从相量图上可以看出：),cos(),cos(CB A CB A AB C AB C U I U I U I U I P += （4）如系统负载对称,则有)90cos()90cos(00θθ++-=U I U I P0sin sin =+-=θθIU IU处理的方法：只需把A 、C 两相电流对调一下即可恢复正常。

交流配电板中功率表接线错误的改正

交流配电板中功率表接线错误的改正
易明枢
【期刊名称】《中国修船》
【年(卷),期】1990(000)003
【摘要】在制造和修理船舶交流配电板时，常遇见交流功率表指示不准确的问题。

除仪表本身出现的故障或转换开关接触不良，熔断器烧断等原因外，仪表接线不正确或互感器、仪表对应端接线不对也会造成指示不准确。

解决接线问题很棘手，如按排列组合的方法调换接线，最多时需要调换47次。

我们根据多年的经验就三相有功测量及三相功率表的接线作一简单的分析，从中摸索出一套改正功率表错误接线的方法。

【总页数】3页(P47-49)
【作者】易明枢
【作者单位】武汉青山船厂;武汉青山船厂
【正文语种】中文
【中图分类】U665.14
【相关文献】
1.交流数字功率表测量不确定度的评定 [J], 郭晋;李传赟
2.交流采样测量中对二次回路接线错误的判断 [J], 冷传东;朴德久
3.改正计量装置接线错误三步骤 [J], 王振峰;周东亮;李常
4.交流数字功率表示值误差测量结果不确定度评定 [J], 金晶;雷阳
5.艾德克斯IT9121交流功率表全面提升测量功能和操作性能 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

发电机功率表显示异常的分析

发电机功率表显示异常的分析摘要：通过一起功率表显示异常的案例，利用误差试验及相量法，分析出功率表显示异常的原因。

文中指出了外部接线对功率表的影响，并总结出八种接线情况得出的功率结果，可以指导试验计量人员在发现功率表显示异常时怎样发现外部接线的问题，提高人员解决具体问题的能力。

关键词：功率表；相量；接线0引言功率测量仪表是保证发电机系统安全运行的重要工具之一，它可以监督发电机及汽轮机的运行状况，是运行人员判断和处理发电机运行故障和事故的重要条件，也是积累技术资料和计算生产指标基础数据的重要来源。

功率表外部接线有误会导致功率表显示与实际值存在偏差，给运行人员的运行监视带来困难，本文将以一起因外部电流回路相序错误，造成发电机功率表显示异常的案例，主要用相量法进行分析显示错误的原因，并提出解决方法。

1异常现象某厂2019年将九十年代安装的1#汽轮发电机进行了改造，改造为背压式汽轮发电机组，发电机同步进行了更换，但它的励磁回路、控制回路、测量回路等都是在利旧的基础上做了部分改造，主控屏的测量回路没有任何改动。

2019年12月，1#发电机安装完毕后按照规范要求做开机空载试验，空载试验完毕后，在做带载试验时，对主控室控制屏的仪表检查发现，定子电流为305A，定子电压为6.32kV，有功功率表却显示为零MW。

显然，发电机功率表显示异常。

2功率表的接线和原理2.1功率表接线显示异常的有功功率表型号为PS194P-1K1，是三相三线功率表，为两元件功率器件，只需要两个电流互感器，其电压电流接线图如图1所示。

图1 PS194P-1K1型功率表电压电流接线图2.2 功率表原理、表达式图2 有功功率表正确接线相量图为了分析方便我们将PS194P-1K1型有功功率表正确接线的相量图画出，相量图如图2，UA 、UB、UC为三相电压，IA、IC为A、C相电流，UAB、UCB为线电压，φ为功率因数。

第一套元件P1=UAB IAcos（30°+φA）第二套元件P2=UCB ICcos（30°-φC）由于正常运行时，三相电路完全对称，UAB =UCB=U，IA= IC=I，φA=φC=φ，则三相两元件有功功率表功率总和为：P=P1+P2=UAB IAcos（30°+φA）+UCBICcos（30°-φC）=UIcos（30°+φ）+ UIcos（30°-φ）=UI（cos30°cosφ- sin30°sinφ+ cos30°cosφ+sin30°sinφ）=UIcosφ3 功率表显示异常分析3.1功率表自身原因3.1.1线圈检查在有功功率表端子上测量电压数值正常，电流数值也正常，由于表计是以前的旧表，我们初步怀疑可能是发电机空载试验时的电压过高，将有功功率表击穿。
