土压平衡式盾构机的工作原理

土压平衡式盾构机的工作原理

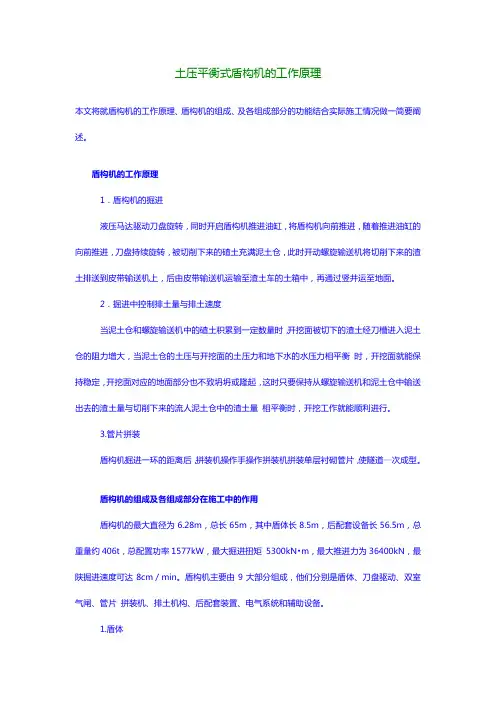

土压平衡式盾构机的工作原理本文将就盾构机的工作原理、盾构机的组成、及各组成部分的功能结合实际施工情况做一简要阐述。

盾构机的工作原理1.盾构机的掘进液压马达驱动刀盘旋转,同时开启盾构机推进油缸,将盾构机向前推进,随着推进油缸的向前推进,刀盘持续旋转,被切削下来的碴土充满泥土仓,此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上,后由皮带输送机运输至渣土车的土箱中,再通过竖井运至地面。

2.掘进中控制排土量与排土速度当泥土仓和螺旋输送机中的碴土积累到一定数量时,开挖面被切下的渣土经刀槽进入泥土仓的阻力增大,当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时,开挖面就能保持稳定,开挖面对应的地面部分也不致坍坍或隆起,这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时,开挖工作就能顺利进行。

3.管片拼装盾构机掘进一环的距离后,拼装机操作手操作拼装机拼装单层衬砌管片,使隧道—次成型。

盾构机的组成及各组成部分在施工中的作用盾构机的最大直径为6.28m,总长65m,其中盾体长8.5m,后配套设备长56.5m,总重量约406t,总配臵功率1577kW,最大掘进扭矩 5300kN•m,最大推进力为36400kN,最陕掘进速度可达8cm/min。

盾构机主要由9大部分组成,他们分别是盾体、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装臵、电气系统和辅助设备。

1.盾体盾体主要包括前盾、中盾和尾盾三部分,这三部分都是管状简体,其外径是6.25m。

前盾和与之焊在一起的承压隔板用来支撑刀盘驱动,同时使泥土仓与后面的工作空间相隔离,推力油缸的压力可通过承压隔板作用到开挖面上,以起到支撑和稳定开挖面的作用。

承压隔板上在不同高度处安装有五个土压传感器,可以用来探测泥土仓中不同高度的土压力。

前盾的后边是中盾,中盾和前盾通过法兰以螺栓连接,中盾内侧的周边位臵装有30个推进油缸,推进油缸杆上安有塑料撑靴,撑靴顶推在后面已安装好的管片上,通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力,这30个千斤顶按上下左右被分成A、B、c、D四组,掘进过程中,在操作室中可单独控制每一组油缸的压力,这样盾构机就可以实现左转、右转、抬头、低头或直行,从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。

土压平衡盾构机械结构及功能介绍

土压平衡盾构机械结构及功能介绍

有轴
无轴
驱动装置
• 螺旋输送机按结构分,一般有周边驱动和 中心驱动两种结构形式。
中心驱动式
周边驱动式
中心驱动,结构紧凑,便于相邻部件的布 置。
周边驱动,出闸口在后部,提高出渣位 置,易喷涌防止渣土从皮带机倒流。渣 土通过无轴区时利用自身重力堆积、密 实,形成土塞,使渣土具有一定连续性 ,并能起到一定止水作用。
主要结构组成
1、螺旋叶片 2、外壳 3、排土闸门 4、驱动装置 5、伸缩装置 6、观察窗
双闸门控制
单闸门控制
螺旋输送机的型式
螺旋输送机的型式大致区分为有轴和无轴两 种型式。 1) 对于中间有轴的螺旋输送机,能通过的最大 粒径较小,例如内径φ 800的螺旋机通过粒径在 φ 300左右。 2) 在含有卵砾石的地层中,为了尽量增加螺旋 输送机通过土能力,常采用无轴螺旋输送机。但 是在透水性好的土质条件下,需认真研究止水性 等压力保持能力,并且无轴的螺旋输送机被堵塞 时,由于只有螺旋叶片的结构较为软弱,它不能 通过反转来实现脱困,否则螺旋输送机在套管内 会立刻被扭坏。
开口率的定义
• 开口率是指开口面积占整个刀盘面积的 百分比。一般在20%~65%不等,开口率 对土压平衡盾构有着重要意义,开口是否 合适直接影响到压力控制。
辐条式刀盘
面板式刀盘
软土刀盘
• 在软弱土地层一般只需配置切削型刀具, 如切刀、边刮刀、中心刀等。以中铁6号盾 构为例,装有1 把鱼尾形中心刀,100把切 刀,16 把周边刮刀、66把先行刀及1把超 挖刀。
刀盘主要结构
1、主驱动连接法兰(连接主驱动) 2、扭腿(传递扭矩及轴向力) 3、外圈梁(加强结构强度) 4、刀梁(安装刀具) 5、搅拌棒(渣土改良) 6、渣土改良注入口(渣土改良、回转接头)

土压平衡盾构技术

土压平衡盾构技术

D、掘进技术参数与盾构机控制失误
① 掘进模式选择错误、土压等参数未及时调整适应、 未同步足量注浆和及时二次注浆 ② 盾构机姿态不当、盾构机较长时间停顿且措施不当
(3) 基本对策 首先把握盾构施工的特点、盾构机自身特点与 能力, 去克服问题。 ①通过实验确定适宜的土压力、掘进速度等 掘进参数 ②加强同步注浆、适时二次注浆以弥补地层 损失;
点位
D=6m D 表示隧道外径 隧道
(2) 盾构掘进中地层沉降原因分析:
A、地层损失
① 盾构机开挖土体体积大于隧道实体体积。 ② 对地层扰动后的土体主、次固结。
B、特殊部位
① 始发与到达掘进时土压尚未建立或失压。 ② 隧道与洞门结合部薄弱易发生水土流失。
沉降原因分析
C、不良地质条件
① 上软下硬。 ② 富水砂层、断裂破碎带易发生喷涌。
剪切区 挤压区
滑裂面
隧道管片
盾构机身
B、掌子面平衡状态分析
PT-掌子面极限状态临界力;PD-盾构刀盘压力 ① PT=PD 平衡状态,但棱柱体S-BB′C′CDD′G′G具有下滑趋势,作用于楔形体SABC
地面
刀盘压力
② PT<PD
地面沉降曲线
剪切面
剪切面
刀盘压力
③ PT>PD
地面沉降曲线 剪切面 剪切面
D86531-D865312 横断面地面沉降曲线
3D3D
3
五、盾构施工的地层隆降
1)与掌子面稳定的相关问题
A、地层应力状态
主动土压力 剪切区 挤压区 被动土压力
卸荷区
扰动土再固结
隧道
隧道管片
盾构机身 刀盘 主动土压力
滑裂面
A、地层应力状态
地面荷载

(完整版)土压平衡盾构课件

(完整版)土压平衡盾构课件

• 超挖刀照片
2、刀盘支撑:
• 构造:由固定部(齿轮箱部分)、回转部、主轴承和 密封部分构成,固定部由盾构主机前侧切口环支撑 固定。
• 主轴承承受切削刀盘的轴向、径向负荷和力矩,支 撑刀盘的回转及传动。
1、切削刀盘
• 形式:平面面板式、顺、逆时针回转方向掘削。 • 构造:钢板焊接结构。 • 刀盘前面设有5处注泥口,刀盘背面设有搅拌棒。 • 切削刀盘由6根圆柱形中间悬梁通过主轴承由刀
盘支撑结构支撑。由8台减速变频电机驱动。
• 刀盘面装备有切削刀、边刀、箭形刀等,刀盘配备有2套 超挖刀(1套为预备)。
• 切削刀、刮刀的安装采用辐条二侧螺栓连接、背装式设 计,方便作业人员在刀盘背后(土仓内)进行刀具的拆 装工作。
中心切削刀
正面切削刀
周边刮刀
先行刀
• 超挖刀:
• 形式:液压油缸驱动式。
• 构造:由超挖刀、驱动油缸、导向滑动机构构成,可 对盾构机外周土体进行超挖。以圆周的16分之 1(22.5゜) 为设定单位,在0゜~359゜超挖范围内进 行设定。超挖刀配备有2套(其中一套为预备用)。
四、土压平衡盾构机构造 (以小松TMX634为例)
• 土压平衡盾构机主要由盾壳、开挖系统、推 进系统、排土系统、管片拼装系统、油压、 电气、控制系统、姿态控制装置、导向系统、 壁后注浆装置、后拖台车、集中润滑装置、 超前钻机及预注浆、铰接装置、通风装置、 碴土改良装置及其他一些重要装置如人闸等 组成。
所有盾构的形式,其本体从工作面开始均可分 为切口环(前体)、支承环(中体)和盾尾三部 分,借以外壳钢板联成整体。
盾构主机
1、 盾构机本体:
❖ 在切口环部设有安装刀盘及刀盘支撑的结构,在土仓胸板下 部安装有螺旋机。

土压平衡式盾构机的工作原理13页

土压平衡式盾构机的工作原理13页

土压平衡式盾构机的工作原理13页
土压平衡式盾构机是一种用于地下隧道掘进的机械设备。

其工作原理是利用盾构机首部的刀盘推进土层,同时使用液压缸平衡盾构机内外的土压力,以保持稳定状态。

具体工作原理如下:
1. 盾构机首部的刀盘通过转动和推进的方式,将土层切割和破碎。

2. 切割和破碎的土层通过后方的螺旋输送器向后运输,然后通过输送带或螺旋输送器排出盾构机的尾部。

3. 盾构机通过在尾部添加环片或者喷浆的方式,构建一个水密的推进环境。

这样可以将尾部的土层固定住,并保持一定的土压平衡。

4. 在挖掘过程中,盾构机的液压缸通过调整液力来平衡盾构机内外的土层压力。

这样可以防止隧道坍塌并保证工作环境的安全稳定。

5. 盾构机的整个推进过程是连续进行的,直到达到预定的掘进目标位置。

总的来说,土压平衡式盾构机利用盾构机首部的刀盘切割和破碎土层,通过盾构机内的土压平衡系统以及尾部的环片或喷浆,来维持一定的土压平衡,从而实现地下隧道的安全掘进。

土压平衡盾构工作原理和结构

土压平衡盾构工作原理和结构

土仓压力=地下水压+土压
8
㈢土仓压力控制原因
增大/减小推动速度
地下水压/土压
增大/降低碴土排量
9
㈣土仓压力对地表旳影响
压力过小地表 沉降
压力过大地表 隆起
10
11
土压平衡盾构构成
按构造分:主机和后配套。 按功能分:控制系统、主驱动系统、推动系统、出碴系统、管片运送及 拼装系统、注浆系统、注脂系统、碴土改良系统、供电系统等。
4
㈡类型及模式
为适应多种不同类型地层及盾构工作方式旳不同,盾构主要有 下列三种类型、四种模式:
三种类型: ☆软土盾构机; ☆硬岩盾构机; ☆混合型盾构机。
四种模式: ☆敞开式; ☆半敞开式; ☆土压平衡式; ☆气压式。
5
6
㈠工作原理
刀盘旋转切削泥土经过刀盘开口被压进土舱,经过螺旋机转到皮带 机上,然后输送到碴车里。盾构在推动油缸旳推力作用下向前推动,盾 壳对挖掘出旳还未衬砌旳隧道起着临时支护作用,承受周围土层旳土压 和水压以及将地下水挡在盾壳外面。掘进、排土、衬砌等作业在盾壳旳 掩护下进行。
主要作用: ☆实现主机旳向前推动 ☆实现掘进速度旳调整 ☆实现盾构方向旳调整
上 部
左部
右部
下部 28
⑸碴土改良系统
主要作用: ☆改善碴土流塑性,有利于碴土顺畅排出 ☆降低碴土密实度并减小摩擦 ☆拓宽盾构旳适应范围
29
⑹注浆系统
主要作用: ☆管片壁后空隙填充,控制地表沉降 ☆形成壁后屏障,形成防水层 ☆稳定管片与周围岩体一体化
1—刀盘;2--土舱;3—承压 隔板;4—人舱;5—推动千 斤顶;6—盾尾密封;7—管 片;8—皮带机;9—拼装机;
10—主驱动;11—螺旋机

土压平衡式盾构机的组成及工作原理

土压平衡式盾构机的组成及工作原理

土压平衡式盾构机的组成及工作原理随着科学技术日新月异的发展,新事物不断涌现,盾构机的出现虽然有一定时间,但是,盾构机集成了很多现代科技。

大型PLC,各种性能优良的液压泵,各种先进的控制理念都体现在了盾构机上。

我们要去学习和了解它,从而去创新和改造它。

现代盾构掘进机集光、机、电、液、传感、信息技术于一体,具有开挖切削土体、输送土碴、拼装隧道衬砌、测量导向纠偏等功能。

盾构机挖掘主要靠刀盘切削来完成,不同地质刀盘通常配备有不同数量的切刀或滚刀。

为了确保切刀的耐久性,要选择与土质相适应的切刀形状。

刀刃材料通常是以钨碳化合物为主烧结超硬合金。

切刀要合理排列以达到能切削整个掌子面的目的。

地层为岩石或地层中存在大块卵石情况下,安装滚刀是必不可少的,盾构机掘进时刀盘旋转的同时启动推进千斤顶将刀盘压紧岩层,刀盘上的滚刀一边滚动一边破岩,刀盘旋转推力使得滚刀不断滚动前进,从而对整个掌子面的岩石开挖。

刀盘上有仿形刀装置,此装置为液压缸驱动,由切削刀,液压油缸构成,在必要时(如纠偏,转弯)进行盾体外周超挖或余掘。

主驱动系统有两个变量柱塞泵(分别有两个315KW电机,电机分别由两个软启动器驱动),8个液压马达(用来驱动刀盘),补油泵(75KW电机驱动),1/ 5控制泵,恒功率阀块,HBW油脂系统,轴承润滑系统,冷却水系统组成。

1.启动控制泵,缓慢调节控制泵的切断阀(顺时针增大压力),泵输出压力逐步升高,控制泵的安全压力设定为8.0Mpa。

2.启动补油泵,再缓慢调节溢流阀,溢流阀压力升至2.0Mpa。

锁紧补油泵旁路溢流阀和换油流量调节溢流阀锁紧螺母;3.启动冷却水泵(主驱动有8个液压马达,每个液压马达带一个减速器,用来冷却减速器,)。

4.启动润滑油脂系统,HBW系统,齿轮油系统)4.硬件上强制给PLC一个启动信号(不需要启主驱泵)。

选择刀盘旋转方向(即主泵上三位四通换向阀得电情况两个泵需一致),观察两个主泵斜盘变化,变化正常后再按正常程序启动主泵。

《土压平衡盾构》课件

《土压平衡盾构》课件

结语
1 土压平衡盾构技术的优点
该技术能够提高施工效率,减少环境破坏,并且能够应用于各种不同的隧道项目。
2 未来发展趋势
随着城市建设的持续推进,土压平衡盾构技术将继续发展,并在更多领域得到应用。
3 展望与展示
我们期待土压平衡盾构技术未来的创新和突破,为城市建设贡献更多的力量。
参考文献
1. 土压平衡盾构技术发展历程 2. 盾构技术的前世今生 3. 城市建设中盾构技术的应用前景
《土压平衡盾构》PPT课 件
土压平衡盾构是一种先进的隧道掘进技术,在城市建理、应用案例、施工注意事项以及未来 发展趋势。
盾构简介
改变城市面貌
盾构技术可以高效、安全 地掘进隧道,改变城市的 交通和建设方式。
大规模工程
盾构通常用于大型基础设 施项目,如地铁、水利工 程和石油管道。
提高施工效率
与传统爆破掘进相比,盾 构技术能够减少噪音和对 周围环境的影响。
土压平衡技术概述
1 防止地层塌方
土压平衡技术利用循环水系统平衡隧道周围土层的土压力,防止塌方。
2 减少环境破坏
与其他掘进方法相比,土压平衡盾构减少了地面沉降和振动对周围环境的影响。
3 确保施工安全
土压平衡技术可以在挖掘隧道时提供良好的稳定性,降低事故发生的风险。
土压平衡盾构的工作原理
1
工作原理概述
土压平衡盾构利用液压系统平衡土压
盾构机结构与作用
2
力,并推进隧道掘进机。
盾构机包括刀盘、推进缸和支撑系统
等组件,这些组件合作推进隧道。
3
循环水系统的作用
循环水系统用于平衡和控制土层的水
土压平衡系统的作用
4
压力,保证隧道施工的稳定性。

土压平衡式盾构机的工作原理

土压平衡式盾构机的工作原理

土压平衡盾构机的工作原理一、盾构机的工作原理:1、盾构机的掘进液压马达驱动刀盘旋转,同时启动盾构机推进油缸,将盾构机向前推进,随着推进油缸的向前推进,刀盘持续旋转,被切削下来的碴土充满泥土仓,此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上,后由皮带输送机运输至渣土车的土箱中,再通过盾构井口垂直运至地面。

2、掘进中控制排土量与排土速度当泥土仓和螺旋输送机中的碴土积累到一定数量时,开挖面被切下的渣土经刀槽进入泥土仓的阻力增大,当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时,开挖面就能保持稳定,开挖面对应的地面部分也不致坍塌或隆起,这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时,开挖工作就能顺利进行。

3、管片拼装盾构机掘进一环的距离后,通过管片拼装机通缝或错缝拼装单层衬砌管片,使隧道—次成型。

二、盾构机的组成及各组成部分在施工中的作用盾构机的刀盘直径为6.28m,总长80余m,其中盾体长8.5m,后配套设备长72m,总重量约480t,总配置功率1577kW,最大掘进扭矩 5300kN•m,最大推进力为36400kN,最快掘进速度可达8cm/min。

盾构机主要由9大部分组成,他们分别是刀盘、盾体、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。

1.盾体盾体主要包括前盾、中盾和尾盾三部分,这三部分都是管状筒体,其外径是分别为6250mm、6240mm和6230mm。

前盾和与之焊在一起的承压隔板用来支撑刀盘驱动,同时使泥土仓与后面的工作空间相隔离,推进油缸的压力可通过承压隔板作用到开挖面上,以起到支撑和稳定开挖面的作用。

承压隔板上在不同高度处安装有五个土压传感器,可以用来探测泥土仓中不同高度的土仓压力值。

前盾的后部是中盾,中盾和前盾通过法兰以螺栓连接。

中盾内侧的周边位置装有推进油缸,推进油缸杆上安有塑料撑靴,撑靴顶推在后部已安装好的管片上,通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力。

土压平衡盾构工作原理及结构

土压平衡盾构工作原理及结构

土仓压力<水压力+土压力
地面下陷
土仓压力控制因素
土仓压力控制因素图 增大/减小推进速度
增大 / 减小螺旋输送机排放速 度
地下水压 土压
42
30
⑺注脂系统
根据盾构使用、设计理念的不同而有所区别,总体来说盾构注脂 系统包括以下三种: ☆HBW注脂系统 ☆主轴承密封注脂系统 ☆盾尾密封注脂系统
31
⑻供电系统
主要作用: ☆实现高压电缆延伸 ☆实现动力系统供电 ☆实现控制系统供电 ☆实现照明及应及照明供电
32
⑼水循环、排污系统
主要作用: ☆实现供排水管路延伸 ☆实现各系统供水 ☆实现各系统冷却 ☆实现施工污水排放
变频电机
一般电机
液压驱动
驱动部外形尺寸 后续设备
效率 起动力矩 起动冲击 转速微调控制
中 少
0.95 大 小 好 差
大 少
0.9 较小 大
小 较多
0.65 较大 较小 好
噪声 盾构温度
维护保养
小 低

小 较低

大 较高
较复杂
26
⑶主轴承润滑及密封系统
刀盘室
盾构主体
主密封及油脂 刀盘支座 小齿轮
电机 主轴承 轴承箱
房屋开裂
防洪堤坍塌
地表下沉
4.2 土压平衡盾构开挖面平衡机理
土压平衡盾构开挖面的稳定由下列各因素的综合作用而维持: 土仓内的土压力平衡地层压力和水压力;
螺旋输送机调节排土量;
适当保持泥土的流动性,根据需要调节添加剂的注入量。
土仓压力=水压力+土压力
平衡
土仓压力>水压力+土压力
地面隆起

土压平衡盾构机基本构造及原理

土压平衡盾构机基本构造及原理

三、盾构机关键部件设计
(2)盾构机刀盘设计 刀盘配置软土超挖刀,在小曲线
转弯时,通过伸出超挖刀,可适应长 距离小曲线掘进。
超挖刀结构及实物图
超挖刀
三、盾构机关键部件设计
(2)盾构机刀盘设计 磨损检测: 油压式刀具磨损监测装置可提前发现刀具磨损情况,避免发生刀盘盘体及刀座严 重磨损的情况,共两路两种形式,每路可布置1个位置,一路布置在刮刀上,一路布置 在面板上,并且具备磨损后可更换功能。
二、盾构机基本构造
土压平衡式盾构机
二、盾构机基本构造
CTE6450盾构机布置总图
二、盾构机基本构造
3、盾构机的主要构造组成 盾构机主机:从前至后依次由刀盘、前盾( 切口环) 、中盾( 支撑环 )、盾尾。
盾构机的主要构成组成
二、盾构机基本构造
(1)刀盘 刀盘包括焊 接结构件和刀架。 刀盘表面及圆周 区域有耐磨材料。 通过刀盘旋转, 挖出的渣土被运 到刀盘的各个开 口。
二、盾构机基本构造
②推进油缸
推进缸主要用 于推进和安装管片, 盾构机的向前的推 力靠推进油缸提供, 盾构机上一共有22 根油缸,最大推力 为4086吨,油缸的 最大行程为 2100mm。
推进油缸
推进油缸结构、实物图
二、盾构机基本构造
③管片拼装机 管片拼装机用法兰连接安装在盾尾保护下的支架上,管片拼装机由拖架梁、旋转 架、移动架、带夹紧系统的十字梁组成。管片拼装机主要用于安装管片。
螺旋输送机实物图
二、盾构机基本构造
(6)盾构机后配套系统 后配套系统包括设备桥和拖车,其上 装有保证盾构正常工作的各系统装置,管 线。主要包括冷却水系统,压缩空气系统, 液压泵站,注浆系统,润滑系统及供配电 系统,还包括皮带输送机出渣系统及管片 转运系统等。拖车通过设备桥与托架梁连 接,随盾构主机前进。拖车在铺设的拖车 轨道上前行,在设备桥下部留有空间用来 铺设拖车前行所需轨道。拖车为门架式结 构,中间可供电频车通过,电频车将管片、 砂浆、油脂、轨道等运入,同时将渣土运 出。

土压平衡式盾构机的工作原理

土压平衡式盾构机的工作原理

土压平衡盾构机的工作原理一、盾构机的工作原理:1、盾构机的掘进液压马达驱动刀盘旋转,同时启动盾构机推进油缸,将盾构机向前推进,随着推进油缸的向前推进,刀盘持续旋转,被切削下来的碴土充满泥土仓,此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上,后由皮带输送机运输至渣土车的土箱中,再通过盾构井口垂直运至地面。

2、掘进中控制排土量与排土速度当泥土仓和螺旋输送机中的碴土积累到一定数量时,开挖面被切下的渣土经刀槽进入泥土仓的阻力增大,当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时,开挖面就能保持稳定,开挖面对应的地面部分也不致坍塌或隆起,这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时,开挖工作就能顺利进行。

3、管片拼装盾构机掘进一环的距离后,通过管片拼装机通缝或错缝拼装单层衬砌管片,使隧道—次成型。

二、盾构机的组成及各组成部分在施工中的作用盾构机的刀盘直径为6.28m,总长80余m,其中盾体长8.5m,后配套设备长72m,总重量约480t ,总配置功率1577kW,最大掘进扭矩5300kN?m,最大推进力为36400kN,最快掘进速度可达8cm/min。

盾构机主要由9 大部分组成,他们分别是刀盘、盾体、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。

1. 盾体盾体主要包括前盾、中盾和尾盾三部分,这三部分都是管状筒体,其外径是分别为6250mm、6240mm和6230mm。

前盾和与之焊在一起的承压隔板用来支撑刀盘驱动,同时使泥土仓与后面的工作空间相隔离,推进油缸的压力可通过承压隔板作用到开挖面上,以起到支撑和稳定开挖面的作用。

承压隔板上在不同高度处安装有五个土压传感器,可以用来探测泥土仓中不同高度的土仓压力值。

前盾的后部是中盾,中盾和前盾通过法兰以螺栓连接。

中盾内侧的周边位置装有推进油缸,推进油缸杆上安有塑料撑靴,撑靴顶推在后部已安装好的管片上,通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力。
