皮带秤体安装与维护说明书
皮带秤说明书
第一章前言1．1概述本操作手册详细说明了有关于6105B给料机控制器的安装，操作，校准及维护方面的信息。
1．2简介6105B给料机控制器包括现场安装型和面板安装型，采用微处理器控制，处理称重传感器的重量信号和皮带速度信号，计算流动物料的流量和累计量，显示在仪表上。
同时仪表内置PID调节器，提供标准4-20mA输出，控制给料机运行。
并提供远程脉冲计数输出。
可外加通讯板使用 RS-232 或 RS-485 接口和上位机通讯。
仪表采用全中文操作界面，操作直观简便。
并具有多种自动检测功能，便于用户校准和维护。
1.3 环境参数1．室内/室外安装地点应近可能靠近称重传感器，注意防尘，防潮。
2．储存温度-40℃— +70℃运行温度-10℃— +50℃3．最大相对湿度：95%1.4电源·220VAC±10% 50Hz·保险丝2A·EMI/RFI 滤波器1．5称重传感器·仪表提供10VDC ± 10%， 200mA 激励电源，可并联4个称重传感器·灵敏度，0.5mV/V – 3.5mV/V·最大输入信号 33mV·称重传感器屏蔽接地·电缆距离大于 60 米（不超过 900米）时采用激励补偿电路跳线选择本地或远程补偿1．6主板数字输入端口仪表主板提供3个可编程输入端口，接收干触点开关信号。
1．7主板数字输出端口仪表主板提供3个可编程输出端口，24VDC 集电极开路输出。
可直接驱动控制继电器。
1．8通讯板仪表可安装块通讯板，可使用标准RS-232，RS-485串行接口与上位机通讯采集仪表数据并对仪表进行操作。
第二章安装2．1总述本章内容包括 6105B给料机控制器的安装，配置，和初始编程。
仪表不应安装在环境条件剧烈变化的地方，尽量选择室内安装，否则需要安装防护设施避免阳光直射，潮湿，碰撞和剧烈的机械震动。
仪表可安装在最远距离称重传感器900米的地方。
皮带秤安装使用说明书
皮带秤安装使用说明书皮带秤安装使用说明书ICS AA 1720系列电脑皮带秤目录 第一章绪言 1.1 概述1.2 主要技术指标1.3 系统组成及工作原理1.4 开箱和检验第二章 皮带秤的安装准则2.1 总则2.2 风和气候的影响2.3 输送机支架2.4 秤的按装位置2.5 重力式拉紧装置2.6 皮带糟形变化2.7 称重托辊第三章 安装第一部分 20A 的安装A3.1 概述A3.2 术语A3.3 安装位置A3.4 安装准备A3.5 称重桥架的安装A3.6 秤的托辊的安装A3.7 电气部分的安装第二部分17A的安装B3.1 概述B3.2 术语B3.3 安装位置B3.4 安装准备B3.5 称重桥架的安装B3.6 秤的托辊的安装B3.7 电气部分的安装第四章维护4.1概述4.2日常维护4.3故障排除第一章绪言1.1概述三原20A、17A系列电脑皮带秤，是在皮带输送系统中对散状物料进行连续计量的理想设备，具有结构简单、称量准确、使用稳定、操作方便，维护量小等优点，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境，广泛地应用于冶金、电力、煤炭、矿山、港口、化工、建材等行业。
说明书主要对20A/17A系列皮带秤系统的安装、运行、校准和维修等工作加以说明。
有关扩展板（打印和通讯）的安装、使用，在第六章积算器工作原理中也作了介绍和说明。
1.2主要技术指标1.2.1 系统性能·动态累计误差：20A皮带秤系统优于±0.5%17A皮带秤系统优于±0.25% ·称量能力：6000t/h以下·皮带宽度：500~2200mm·皮带速度：0.1~4m/s·环境温度：秤架一20℃~60℃积算器一10℃~50℃1.2.2载荷传感器性能·非线性：小于额定输出的0.05%·重复性：小于额定输出的0.03%·滞后：小于额定输出的0.03%·激励：10VDC1.2.3速度传感器性能·频率范围：0~1.2KHZ1.2.4积算器性能·准确度：优于0.05%一15%·电源：220V ；50HZ±2%；25V A+10%·开口尺寸：285×140（宽×高）·输入重量输入：从一只或两只载荷传感器来的毫伏级信号；速度输入：从数字速度传感器传出的脉冲信号；·输出：激励电压输出：10±5%VDC；速度传感器输出：未稳压的24VDC；累重显示输出：八位带小数点，最小显示0.01t；流量显示输出：四位带小数点，单位为每小时吨；远程累计输出；相当于累重显示器上每个计数的1/1，1/10，1/100个数；电流输出：可选择4~20mA或0~20mA，电流输出，正比于流量。

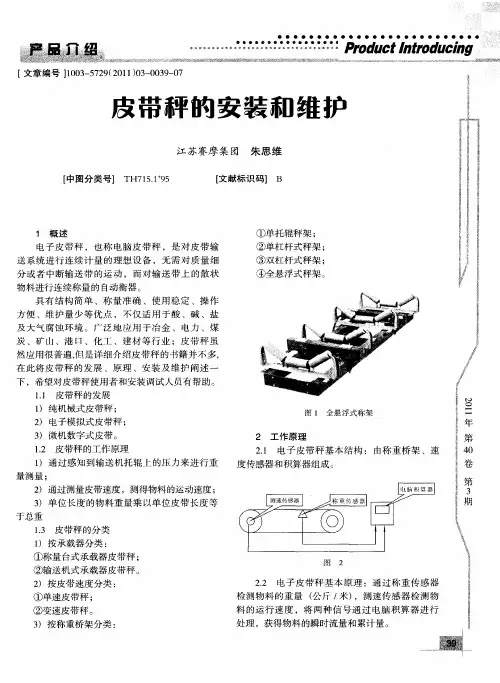

皮带秤的安装和维护
线 段 上 ，则 弧线 段 必 须在 称 重 托 辊 ６米 或 五倍 托
辊 间距 的地 方 ； １） 皮 带 输 送 机 应 该 只有 一 个 装 料 点 ，这 样 ０
可 以保 证在 装料 过程 中皮带 张力 恒定 ； １）皮 带输 送机 的倾 角不应 超 过 ｌ。 １ ８ ，否 则 物
称 重显 示 控 制 仪 表 是 用 来 总 量 积算 器将 皮 带 速 度 与 皮 带 载荷 进 行 积 算 以得 出一 个 总 流量 和 总
质 量
图 ４ 积 算 仪
仪 表 的分类 ： １ ）模 拟 式仪 表 ；
２ ）数 字 式仪 表 ； ３ ）微 机 式仪 表 。
现 在 的 电 子 皮 带 秤 普 遍 采 用 微 机 式 仪 表 ，采
： 一 ： …～
一 鹈
。
为 系数） ３ 皮 带秤 的结构 组成
目前 使 用 的 电子 皮 带 秤 基 本 上 由称 体 、称 重 传 感 器 、测 速托 辊 ，测 速 传 感 器 、称 重 显示 控 制
仪表 （ 积算 仪 ） 等 几 部 分 组 成 ；下 面 分 别 介绍 一 下各 个部 分 ： ３１ 秤 体 ．
｜
～ 。。 。
＊ 婚 ： ＊ ０ 。
《
ｅ ： ｒ ｄ ｃ ｔｏ ｕ ｉｇ 女 ｏ ｕ ｔ ｎ ｒ ｄ ｃｎ ： Ｐ Ｉ
●
●
● １ ● ．
● ●
● ●●●● Nhomakorabea●
●
●
●
●
● ●
● ●
● ●
●
●
●
Ｐ ｏ ｕ ｔ ｎ ｒ ｄ ｃｎ ｒ ｄ ｃ ｔｏ ｕ ｉｇ Ｉ
● ●
● ｔ ● ● ● 嚣 珏囊袭
皮带称安装手册
之二 SPT-11 速度传感器
使用说明
北京通尼科技有限公司
SPT-11 型速度传感器
SPT-11：托架，速度传感器
安装速度传感器需要下列工具：
直角尺 紫铜棒 18 开口扳手 2.5 内六角扳手 2.5 十字头扳手 3 内六角扳手 3 十字头扳手 锂基润滑脂少许
1. 将轴承盒体盖用十字沉头螺钉拧在编码器上 2. 将编码器轴头插入销轴一端的孔内,上紧 M5×5 内六角顶丝 3. 将轴承装入销轴上 4. 将骨架油封装在轴承盒体底部 5. 将带盖及编码器的销轴装入轴承盒体内,用 M4 内六角螺钉把盖与轴承盒体拧
C 241mm 241mm 241mm 241mm 305mm 305mm 305mm 305mm 305mm 367mm 367mm
D 140mm 140mm 140mm 140mm 203mm 203mm 203mm 203mm 203mm 261mm 261mm
重量 37kg 40 kg 48 kg 73 kg 78 kg 88 kg 93 kg 98 kg 103 kg 109 Kg 117 Kg
用户托辊
必要情况加斜拉加强 筋，见安装步骤
焊到托辊底梁上的地脚
安装前
安装后
托辊改造
托辊卡箍
托辊安装
用户自备螺栓
管状底梁的槽形托辊
托辊改造
焊托辊接架托与辊输管送,确带架保 垂直
托辊安装
平托辊
九、 接线图
接线图
称重传感器
用户联线箱
十、 外mm 800 mm
动态秤架支撑着秤的托辊并将物料重量传送给秤重传感器。
皮带机输送物料时，物料重量通过悬浮托辊作用到动态秤架上，动态秤架受到 一个与物料重量成正比的向下的力，上述动作秤重传感器的应变片感应到,由 来至累加器电压激发而产生一个与重量成正比的信号,这个信号又反馈到累加 器。每个秤重传感器的形变范围是有限的，在设计时由挡块来限定。
电子皮带秤使用使用说明
电子皮带秤使用使用说明一、电子皮带秤的安装1.选址：选择一个平整、无障碍的地方进行安装，避免安装在有振动或强磁场的地方。
2.固定：使用螺栓将电子皮带秤固定在地面上，确保其稳定性和安全性。
3.连接电源：将电子皮带秤与电源连接，确保电源稳定。
二、电子皮带秤的操作步骤1.打开电源：按下电子皮带秤的电源按钮，待指示灯亮起后，即可开始使用。
2.设置参数：根据实际需要，设置皮带宽度、皮带速度、传感器灵敏度等参数。
3.校准皮带：将测试物体放在皮带上，调整皮带的位置，使其与传感器对齐，然后按下校准按钮进行校准。
4.开始测量：按下开始按钮，电子皮带秤开始工作，显示屏上将显示物体的重量。
5.结束测量：测量结束后，按下停止按钮，电子皮带秤停止工作。
6.记录数据：将测量结果记录下来，可以通过打印机或USB接口导出数据。
三、电子皮带秤的注意事项1.使用前检查：在使用电子皮带秤之前，应先检查设备是否正常，如电源是否接通，显示屏是否正常显示等。
2.避免过载：在使用电子皮带秤时，应确保物体不超过其额定载荷，以防止设备受损。
3.保持清洁：定期清洁电子皮带秤，避免灰尘和杂物进入设备，影响测量精度。
4.防止水浸：电子皮带秤是一种电子设备，应避免长时间暴露在潮湿环境中，以防止设备受潮。
5.避免震动：电子皮带秤对震动比较敏感，使用时应尽量避免设备受到外界震动。
6.定期维护：定期对电子皮带秤进行维护，包括清洁、校准、检查电源线等。
7.注意安全：在使用电子皮带秤时，应注意自身安全，避免手指被夹伤或皮带滑动导致意外。
8.遵守规定：在使用电子皮带秤时，应遵守相关规定和操作流程，确保正常使用。
称重给料机操作和维护手册及安装
操作和维护手册（依据章节 8）&安装手册1、 Weighing feeder 称重给料机1．1定量给料机起动前的准备工作1.1.1请确认输送胶带位于驱动滚筒和从动滚筒的中心上。
1.1.2请确认托辊上无任何其它粘着物，以及各部件位置正确无误。
1.1.3请确认各个法兰连接螺栓已经被拧紧。
1.1.4接通主电源，确认断路器工作正常，开启电源开关。
1.2远程（中央）操作过程远程（中央）操作过程如下：1) 将开关旋转切换自‘远程’状态。
2) 设定定量给料机的输送量。
3) 在中央控制室启动定量给料机。
1.3 大和CFC-201F称重仪表调试步骤标定前的准备工作：秤体安装结束，皮带机稳定运转（无跑偏）一定时间后停下皮带机。
先测量皮带的周长长度（L）一至二次，测量值精确到mm。
然后启动皮带机，用秒表测量皮带机转过固定圈数所用的时间（T）三至五次。
将实测数据分别取平均值L1、T1。
仪表操作：运转皮带机并确认仪表无错误代码出现，屏幕显示Weigh Mode（计量模式），最下一行P行末有数字显示按[SET]→[4]→[4]的顺序输入，进入脉冲调整画面。
按下[adj]键的同时按下秒表开始计时（[adj]键激活时，此按键左上角的红色LED灯被点亮，反之则灭），此时屏幕最下一行的Pulse行末的数值将自动向上累加。
当秒表计时等于T1时，停止秒表计时的同时按下[adj]键，停止脉冲累积。
按下[C]键“Ｈ”会闪烁5秒，在闪烁的同时按下[ENT]键，这样累积的脉冲被写入仪表记录下来。
如只按[ENT]键而不按[C]键，则不写入。
这一步骤应做三次，将最接近T1的那一次脉冲写入仪表。
然后按[SET] → [SET] → [SET]返回Weigh Mode。
按[SET]→[4]→[1]的顺序输入，进入零调整画面。
再按下[adj]键，此按键左上角的红色LED灯被点亮，同时字母t后面出现以秒为单位显示的时间值（此值为脉冲调整输入的时间T1）并以到计数的形式递减，此时屏幕最下一行的Tot行末的数值将自动向上或向下累加。
皮带秤安装使用说明书
皮带秤安装使用说明书————————————————————————————————作者: ————————————————————————————————日期：ﻩIC ＳAA 1720系列电脑皮带秤目录 第一章 绪言１.1 概述 1.2 主要技术指标１.3 系统组成及工作原理1．4 开箱和检验第二章 皮带秤的安装准则２.１ 总则２．２ 风和气候的影响2．3 输送机支架２．4 秤的按装位置2.５ 重力式拉紧装置2．6 皮带糟形变化2.7 称重托辊第三章 安装第一部分 ２0A 的安装Ａ3．1 概述A ３.２ 术语Ａ3.3 安装位置Ａ3.4 安装准备A3.5 称重桥架的安装Ａ3．６ 秤的托辊的安装A3.7 电气部分的安装第二部分 17A 的安装Ｂ3.1 概述Ｂ3．２ 术语B3．３ 安装位置B3.４ 安装准备B3．5 称重桥架的安装B3.6 秤的托辊的安装Ｂ3.7 电气部分的安装第四章 维护4.1 概述4.2 日常维护4.3 故障排除第一章绪言1.1概述三原20Ａ、17A系列电脑皮带秤,是在皮带输送系统中对散状物料进行连续计量的理想设备，具有结构简单、称量准确、使用稳定、操作方便，维护量小等优点,不仅适用于常规环境,而且适用于酸、碱、盐及大气腐蚀环境，广泛地应用于冶金、电力、煤炭、矿山、港口、化工、建材等行业。
说明书主要对20Ａ/１7A系列皮带秤系统的安装、运行、校准和维修等工作加以说明。
有关扩展板（打印和通讯）的安装、使用，在第六章积算器工作原理中也作了介绍和说明。
1.2主要技术指标1.２.１系统性能·动态累计误差:20A皮带秤系统优于±0.５%１7A皮带秤系统优于±0．25%·称量能力:６００0ｔ/ｈ以下·皮带宽度:500～２200ｍm·皮带速度：0.1~４ｍ/s·环境温度：秤架一２0℃~60℃积算器一10℃~50℃1.2．2载荷传感器性能·非线性：小于额定输出的0.05%·重复性：小于额定输出的0．03%·滞后：小于额定输出的０.０3％·激励：10VDＣ1.2.3速度传感器性能·频率范围：0~１．2ＫＨZ1.2.４积算器性能·准确度：优于0.05%一15%·电源:220V ；50HＺ±２％;25ＶＡ＋１0%·开口尺寸：２８5×140（宽×高）·输入重量输入:从一只或两只载荷传感器来的毫伏级信号;速度输入：从数字速度传感器传出的脉冲信号；·输出:激励电压输出：10±5％VDＣ;速度传感器输出:未稳压的24VDC;累重显示输出:八位带小数点，最小显示0.01t；流量显示输出：四位带小数点,单位为每小时吨；远程累计输出;相当于累重显示器上每个计数的1/1，1/１0，1/１０0个数；电流输出:可选择4~２０mA或0~20ｍＡ，电流输出，正比于流量。
单称台皮带秤安装说明书
皮带秤安装要领书C S-E C8-U P1型中日合资上海大和衡器有限公司目录编号及名称页码1.开箱 (3)2.确认合适的安装位置 (3)3.就位安装………………………………………………………………. 4~64.调整……………………………………………………………………… 6~85.链码固定架 (9)6.电气安装 (9)7.试运转 (10)8.附件清单 (10)1．开箱尽量在靠近安装地点开箱。
在开箱时应使用正确的工具, 避免损坏包装箱内的部件。
开箱后, 需对包装物件的数量和规格型号进行清点, 以防物件缺少。
在开箱后到安装完毕这一段时间内, 须妥善保管好箱内的部件。
避免由于保管不当而造成的损失。
2. 确认合适的安装位置在安装时, 需要确认好皮带秤安装在输送机上的正确位置。
参照电子皮带秤的总装图和输送机的装配图, 测量好秤体到输送机的头部滚筒和到张紧滚筒的准确尺寸; 测量好秤台的所有安装孔直径和位置尺寸, 核实实际尺寸和图纸上所标注的尺寸是否相符合。
2.1 为了得到较高的称量精度，输送机皮带应具有恒定的重力式张紧装置。
选择安装位置时，重要的一点是把秤安装在输送机的张力变化最小的地点，因此，秤最好是安装在靠近输送机尾部，并且称量托辊到下料点的距离不应小于6米。
2.2 秤应远离皮带输送机的凸形线段和凹形线段以及卸料器等处。
其目的就是选择皮带抖动和跑偏最小的地点以及保证输送带与托辊充分拟合的地点。
2.3 对于倾斜输送机，应不能有回滚料。
否则会将回滚料重复计量，影响称量精度。
2.4 选择安装位置时，须考虑到风力﹑气候等常识性问题。
总而言之，应避免和减少不利于称量精度的因素。
3．就位安装1)用绳索和棒材将输送带吊起, 使得输送带和输送托辊不接触。
秤量托辊的前后各5组的托辊上部的输送带均需同时吊起。
如图所示:皮带注：如果皮带输送机的输送皮带没有安装，那么不需要上述工序。
2）检查秤量托辊以及称量段前后各5组托辊是否转动灵活。
电子皮带秤说明书4-15-2
电子皮带秤安装使用维护说明书徐州三原中控技术有限公司中国·徐州目录一、电子皮带秤安装 (1)二、2000型系列称重仪表使用说明书 (2)第一章前沿 (2)1.1 概述 (2)1.2 环境参数 (2)1.3 电源 (2)1.4 称重传感器 (2)1.5 主板数字输入端口 (2)1.6 主板数字输出端口 (2)1.7 通讯板/电流板（选购件） (2)1.8 主要性能 (2)1.9 主要功能 (3)第二章安装 (3)2.1 总述 (3)2.2 安装 (3)2.3 安装警示 (3)2.4 接线 (3)2.5 仪表初始设置 (4)第三章操作明细 (10)3.1 前面板 (10)3.2 菜单显示 (10)3.3 运行显示 (11)3.4 校准 (12)第四章菜单 (12)4.1 主菜单1 (12)4.2 主菜单2 (15)4.3 主菜单3 (25)4.4 主菜单4 (25)4.5 主菜单5 (28)4.6 主菜单6 (29)4.7 主菜单7 (30)附1 通讯板配置（选购件） (31)附2 电流输入/输出板（选购件） (31)附3 参数设定记录 (32)三、皮带秤的日常维护 (34)一、电子皮带秤安装1、总则我公司出厂的所有皮带秤系统,不论它们是何种用途均具有较高的可靠性和精确度。
但在安装时若能按下列准则安装可使皮带秤系统的最高性能得以发挥，并不绝对限制于每台皮带秤安装时都要遵守全部条件，但是越是强调它的工作性能，这些条件就越重要。
所以，要解决好必要的一些条件和影响，可以大大提高皮带秤的使用精度。
2、外部环境影响(1)由于风力、雨天、曝晒等对称重的影响较大，所以应保护皮带秤和输送机尽量避免露天安装，免受影响。
（2）附近有振动源，腐蚀性气体，强磁场及大型机电设备干扰，都将使秤的寿命或精度降低。
3、计量段要有足够的强度，在托辊间的相对挠曲不超过0.4cm，输送机计量段部分不得有晃动。
有条件的可以在输送机下进行加固，目的是减少振动，提高计量精度。
电子皮带秤安装说明(1)(1)
电子皮带秤的安装调试⑴安装技术要求电子皮带秤的正确安装，对于保证其称量精度十分重要。
机械秤体在设计时已保证有足够的强度和刚性，在最大负荷时其挠度小于5mm，称量框架的支架能避免除垂直力以外其它方向的力传到传感器上。
皮带的倾斜角应小于20º，安装皮带秤的输送机框架应有足够的强度和刚性，使之整体结构保持稳定。
如果安装在室外，还应考虑尽量消除风力等因素对称量段计量的影响。
测速机构安装方向应顺着下皮带的运行方向安装，见示意图。
仪表的安装位置在充分考虑计量精度和稳定性的同时，又要考虑便于操作。
仪表有两种总体安装方式：a、秤体的位置离控制室较近时，可将仪表安装在控制室内，便于仪表的操作和防风防雨，与中控便于联系。
b、秤体离控制室远时，可以将仪表安装在现场近处的密封的显示仪表箱内，便于操作和调试时观察。
同时仪表还把测量结果以模拟量4～20mA方式传到控制室。
为了方便安装和调试，保证计量精度，皮带秤最好安装在水平段上，水平段上的长度大于8组托辊的距离，把中间两组托辊的位置作为皮带秤预定安装位置，且保证秤体上两组称重托辊的左右至少均有2组相同高度的水平托辊。
⑵安装顺序及要求a、准备工作①取下皮带输送机上的8组托辊（即皮带预定安装位置两侧各4组），逐个测量其锥度和径向跳动，要求锥度小于0.1mm，径向跳动小于0.2mm，如超差应更换，8组托辊直径应一致，选择几何尺寸最好的两组作称重托辊。
②检测皮带输送机框架结构的钢性。
如钢性不足，在称量段长度的范围内应予以加固。
③取下中间两组托辊的支架。
b、安装①将秤体整体运到预定的安装位置，精心测量好安装位置，并与皮带输送机中心线重合两侧对称，将调整螺钉帽（随设备提供4根调整螺钉）焊在皮带输送机框架上。
②将两组称重托辊支架焊在称重框架的支脚上。
（注意：先调整好三维方向的位置）③将8组托辊安装在相应支架上。
④调整：8组托辊上的母线应在同一平面，且秤体上有效称量段的托辊比输送机框架上的其它托辊高3～5mm。
单称台皮带秤安装说明书
皮带秤安装要领书CS-EC8-UP1 型中日合资上海大和衡器有限公司编号及名称1.开箱......2.确认合适的安装位置••…3.就位安装……4.调整......5.链码固定架......6.电气安装……7.试运转.....8.附件清单….…目录页码4~66~810101.开箱尽量在靠近安装地点开箱。
在开箱时应使用正确的工具，避免损坏包装箱内的部件。
开箱后，需对包装物件的数量和规格型号进行清点，以防物件缺少。
在开箱后到安装完毕这一段时间内，须妥善保管好箱内的部件。
避免由于保管不当而造成的损失。
2. 确认合适的安装位置在安装时，需要确认好皮带秤安装在输送机上的正确位置。
参照电子皮带秤的总装图和输送机的装配图，测量好秤体到输送机的头部滚筒和到张紧滚筒的准确尺寸；测量好秤台的所有安装孔直径和位置尺寸，核实实际尺寸和图纸上所标注的尺寸是否相符合。
2.1为了得到较高的称量精度，输送机皮带应具有恒定的重力式张紧装置。
选择安装位置时，重要的一点是把秤安装在输送机的张力变化最小的地点，因此，秤最好是安装在靠近输送机尾部，并且称量托辊到下料点的距离不应小于6米。
2.2秤应远离皮带输送机的凸形线段和凹形线段以及卸料器等处。
其目的就是选择皮带抖动和跑偏最小的地点以及保证输送带与托辊充分拟合的地点。
2.3对于倾斜输送机，应不能有回滚料。
否则会将回滚料重复计量，影响称量精度。
2.4选择安装位置时，须考虑到风力、气候等常识性问题。
总而言之，应避免和减少不利于称量精度的因素。
3. 就位安装1）用绳索和棒材将输送带吊起，使得输送带和输送托辊不接触。
秤量托辊的前后各5组的托辊上部的输送带均需同时吊起。
如图所示:托辊一一虬一半卡丰丰称台/注：如果皮带输送机的输送皮带没有安装，那么不需要上述工序。
2）检查秤量托辊以及称量段前后各5组托辊是否转动灵活。
如果这些托辊存在种种缺陷，请给予更换。
3）拆卸秤台上部位置的输送机托辊将秤台上部位置的输送机托辊进行修改。
电子皮带秤安装说明(1)(1)
电子皮带秤的安装调试⑴安装技术要求电子皮带秤的正确安装，对于保证其称量精度十分重要。
机械秤体在设计时已保证有足够的强度和刚性，在最大负荷时其挠度小于5mm，称量框架的支架能避免除垂直力以外其它方向的力传到传感器上。
皮带的倾斜角应小于20º，安装皮带秤的输送机框架应有足够的强度和刚性，使之整体结构保持稳定。
如果安装在室外，还应考虑尽量消除风力等因素对称量段计量的影响。
测速机构安装方向应顺着下皮带的运行方向安装，见示意图。
仪表的安装位置在充分考虑计量精度和稳定性的同时，又要考虑便于操作。
仪表有两种总体安装方式：a、秤体的位置离控制室较近时，可将仪表安装在控制室内，便于仪表的操作和防风防雨，与中控便于联系。
b、秤体离控制室远时，可以将仪表安装在现场近处的密封的显示仪表箱内，便于操作和调试时观察。
同时仪表还把测量结果以模拟量4～20mA方式传到控制室。
为了方便安装和调试，保证计量精度，皮带秤最好安装在水平段上，水平段上的长度大于8组托辊的距离，把中间两组托辊的位置作为皮带秤预定安装位置，且保证秤体上两组称重托辊的左右至少均有2组相同高度的水平托辊。
⑵安装顺序及要求a、准备工作①取下皮带输送机上的8组托辊（即皮带预定安装位置两侧各4组），逐个测量其锥度和径向跳动，要求锥度小于0.1mm，径向跳动小于0.2mm，如超差应更换，8组托辊直径应一致，选择几何尺寸最好的两组作称重托辊。
②检测皮带输送机框架结构的钢性。
如钢性不足，在称量段长度的范围内应予以加固。
③取下中间两组托辊的支架。
b、安装①将秤体整体运到预定的安装位置，精心测量好安装位置，并与皮带输送机中心线重合两侧对称，将调整螺钉帽（随设备提供4根调整螺钉）焊在皮带输送机框架上。
②将两组称重托辊支架焊在称重框架的支脚上。
（注意：先调整好三维方向的位置）③将8组托辊安装在相应支架上。
④调整：8组托辊上的母线应在同一平面，且秤体上有效称量段的托辊比输送机框架上的其它托辊高3～5mm。
电子皮带秤使用说明书(总)
1.概述ICS-XB 型电子皮带秤计量系统，是充分发挥了动态计量技术和计算机通讯技术优势的一种智能型、多功能、高精度在线实时计量器具，适用于多种行业的输送过程计量，计量精度0.5级，对周围环境无污染。
ICS-XB 型电子皮带秤计量系统由工控机、避雷器、数据通讯接口、 智能仪表/分站、皮带秤秤体、称重传感器等设备组成。
整套系统结构见下图：1#分站1#皮带秤2#分站2#皮带秤3#分站3#皮带秤4#分站4#皮带秤8#分站8#皮带秤8#皮带秤2#皮带秤1#皮带秤主要特点：① 皮带秤秤体为下置式秤架、耳轴式支点设计，结构合理、稳定可靠； ② 不锈钢金属密封波纹管式称重传感器，能够有效的消除侧向力对称重的影响； ③ 选用先进的计量、采集、通讯为一体的仪表，信号采集速度快、精度高、功能强； ④ 工控机与智能仪表之间采用半双工基带式通讯方式，数据传输可靠性强、距离远； ⑤ 现场数字显示（5年停电记忆），工控机可以对智能仪表进行远程参数设定； ⑥ 具有皮带秤零点自动补正功能； ⑦ 开停信号为触点式。
2．工作条件供电电源：220V/127V AC 50Hz 5A ；允许电压波动范围： -10%～20%；环境温度：15℃～35℃；相对湿度：40～85%；大气压力：80～110Kpa ；清洁，无强磁场干扰，无爆炸性介质和腐蚀性气体。
3. 工作原理当物料从秤体通过时，经交流接触器常开触点产生开停信号，物料的重量通过皮带与称重托辊作用于称重传感器,被检测出单位重量（kg/m）信号,将两个信号输入智能仪表内部演算器加以运算而得到瞬时流量，并进行积分累计，再经传输至工控机，作为实时监测，采集信息并存储汇总，实现显示皮带秤的当前工作状况，并随时查询，日、月、年及总累计量，用户可随时分析历史数据，运算公式如下：F1= K ( U1-U0 )F= F1﹒LP=Σ F﹒dtF1 负载（Kg/m）U1 称重传感器瞬时信号（mV）U0 零点信号（mV）K 量程（m/mv）F 流量 (t/h)L 皮带线速度（m/s）P 累计量4.技术特性⑴工控机工控机是台湾研华原装进口的，供电电源：AC 220V，允许波动电压范围：-10%～20%，如果现场电压不稳定，要加装电脑专用的UPS稳压电源。
某电子皮带秤使用维护手册
某电子皮带秤使用维护手册第一章介绍1.1 产品概述电子皮带秤是一种高精度、高效率的重量测量设备，广泛应用于物料搬运和输送系统中。
本手册将详细介绍皮带秤的使用和维护方法，以确保产品的长期稳定运行。
1.2 主要特点- 高精度测量：采用先进的传感技术和精密的电子系统，可以实现高精度的重量测量。
- 安装简便：秤体小巧轻便，安装方便，适用于多种场所。
- 高稳定性：采用先进的传输和控制技术，具有很强的抗干扰能力，确保测量数据的稳定性。
- 快速响应：秤体采样频率高，可以快速响应物料重量的变化。
第二章使用方法2.1 安装2.1.1 基础选择：选择合适的基础结构和支撑方式，确保秤体的稳定性和平衡性。
2.1.2 安装位置：选择一个干燥、通风良好的位置，远离震动源。
2.1.3 连接电源：将电源线连接到电源插座上，并确认电源电压与设备额定电压一致。
2.1.4 连接传感器：按照说明书上的标准接线图连接传感器和控制系统。
2.2 使用2.2.1 开机准备：将电源开关打开，等待设备自检完成。
2.2.2 录入参数：在控制系统中录入相关参数，如皮带宽度、皮带速度等。
2.2.3 校准秤体：根据需要进行秤体的手动或自动校准，以确保重量测量的准确性。
2.2.4 启动运行：将输送系统启动，并根据需要调整皮带速度，开始重量测量。
2.3 注意事项2.3.1 防尘防水：在使用过程中，要注意保持设备的清洁，并避免秤体进水。
2.3.2 避免震动：尽量避免设备受到震动，以免影响重量测量的稳定性。
2.3.3 定期校准：根据使用频率，定期校准秤体，以确保测量数据的准确性。
2.3.4 停电处理：在停电或长时间不使用时，应断开电源，并保持设备干燥。
第三章维护方法3.1 定期清洁3.1.1 秤体清洁：使用干净软布擦拭秤体表面，避免使用化学溶剂和粗糙物品。
3.1.2 传感器清洁：使用吹气枪或者轻柔的刷子清洁传感器表面，保持灵敏度。
3.1.3 电子系统清洁：定期检查电子系统的通风孔，清除堵塞物，避免过热。
单称台皮带秤安装说明书
单称台皮带秤安装说明书Revised by Petrel at 2021皮带秤安装要领书C S-E C8-U P1型中日合资上海大和衡器有限公司目录编号及名称页码1.开箱 (3)2.3.确认合适的安装位置 (3)4.就位安装……………………………………………………………….4~65.调整………………………………………………………………………6~86.链码固定架 (9)7.电气安装 (9)8.试运转 (10)9.附件清单 (10)1．开箱尽量在靠近安装地点开箱。
在开箱时应使用正确的工具,避免损坏包装箱内的部件。
开箱后,需对包装物件的数量和规格型号进行清点,以防物件缺少。
在开箱后到安装完毕这一段时间内,须妥善保管好箱内的部件。
避免由于保管不当而造成的损失。
2. 确认合适的安装位置在安装时,需要确认好皮带秤安装在输送机上的正确位置。
参照电子皮带秤的总装图和输送机的装配图,测量好秤体到输送机的头部滚筒和到张紧滚筒的准确尺寸;测量好秤台的所有安装孔直径和位置尺寸,核实实际尺寸和图纸上所标注的尺寸是否相符合。
2.1为了得到较高的称量精度，输送机皮带应具有恒定的重力式张紧装置。
选择安装位置时，重要的一点是把秤安装在输送机的张力变化最小的地点，因此，秤最好是安装在靠近输送机尾部，并且称量托辊到下料点的距离不应小于6米。
2.2秤应远离皮带输送机的凸形线段和凹形线段以及卸料器等处。
其目的就是选择皮带抖动和跑偏最小的地点以及保证输送带与托辊充分拟合的地点。
2.3对于倾斜输送机，应不能有回滚料。
否则会将回滚料重复计量，影响称量精度。
2.4选择安装位置时，须考虑到风力﹑气候等常识性问题。
总而言之，应避免和减少不利于称量精度的因素。
3．就位安装1)用绳索和棒材将输送带吊起,使得输送带和输送托辊不接触。
秤量托辊的前后各5组的托辊上部的输送带均需同时吊起。
如图所示:注：如果皮带输送机的输送皮带没有安装，那么不需要上述工序。
2）检查秤量托辊以及称量段前后各5组托辊是否转动灵活。
皮带秤安装要求说明
皮带秤分类主要有机械式(常见的为滚轮皮带秤)和电子式两大类。
后来出现了TTS型新型皮带秤（三技秤）。
电子皮带秤承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和悬浮式 4种。
双杠杆多托辊式和悬浮式秤架的电子皮带秤计量段较长，一般为2～8组托辊，计量准确度高，适用于流量较大、计量准确度要求高的地方。
单托辊式和悬臂式秤架的电子皮带秤的皮带速度可由制造厂确定，适用于流量较小的地方或控制流量配料用的地方。
电子皮带秤有累计和瞬时流量显示，具有自动调零、半自动调零、自检故障、数字标定、流量控制、打印等功能。
滚轮皮带秤由重力传递系统、滚轮、计数器和速度盘组成（图1 ）。
速度盘转速正比于皮带速度。
滚轮滚动的角速度正比于皮带上通过的物料量。
滚轮在速度盘上滚动的位置由物料的重力大小来调整。
当皮带上没有物料时，滚轮靠近速度盘中心，转速为零，计数器不累计；当皮带上有物料时，滚轮随着重力变大向周边移动，并带动计数器记下皮带上通过的物料总量。
电子皮带秤使用最广泛的皮带秤。
由承重装置、称重传感器、速度传感器和称重显示器组成（图2 ）。
称重时，承重装置将皮带上物料的重力传递到称重传感器上，称重传感器即输出正比于物料重力的电压(mV)信号，经放大器放大后送模／数转换器变成数字量A，送到运算器；物料速度输入速度传感器后，速度传感器即输出脉冲数B，也送到运算器；运算器对A、B进行运算后，即得到这一测量周期的物料量。
对每一测量周期进行累计，即可得到皮带上连续通过的物料总量。
电子皮带秤承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和悬浮式 4种。
双杠杆多托辊式和悬浮式秤架的电子皮带秤计量段较长，一般为2～8组托辊，计量准确度高，适用于流量较大、计量准确度要求高的地方。
单托辊式和悬臂式秤架的电子皮带秤的皮带速度可由制造厂确定，适用于流量较小的地方或控制流量配料用的地方。
称重显示器主要有数字显示和汉字显示两种，汉字显示为数字显示的升级产品。
赛摩皮带秤维护手册
1.积算器的维护1．日常检查：经常观察设备运行情况，可以及时发现故障隐患，如果确实发现了问题，请按下面故障检修步骤进行检查的。
（1）检查电源A、检查电压选择开关是否置于正确的位置B、检查保险丝是否完好。
C、检查电源开关是否打开（ON）并给仪表供电。
（2）检查接线A、检查所有端子是否可靠。
B、检查远程计数器和可选的输入/输出模块是否接插牢靠。
C、检查显示板和键盘借口是否牢固。
D、检查所有的跨接线位置是否正确。
2.计算器自检：系统诊断：按“菜单”键，进入“主菜单3”菜单后按“诊断”键显示如下：1.称重通道显示数值为输送机实时时载荷AD值，若此值稳定在小范围内轻微波动，且在称重秤架施加不同压力，此值随之变化，则表示称重信号正常；若此值为0，则说明称重通道无信号，请检查传感器接线；若超出正常范围且无波动，则传感器有可能损坏，请更换传感器；若此值波动浮动很大，则传感器信号可能受到干扰，请检查相关线路。
2.速度通道显示数值为速度编码器脉冲频率值。
若此值在正常范围内轻微波动，且随输送机速度变化而变化，则表示速度信号正常，若为0，且不随输送机速度变化，则速度通道无信号，请接入编码器信号，若超出正常范围或波动异常，则速度传感器可能已经损坏，请更换。
常见故障排除物料稳定时积算器显示流量变化大，导致原因很多，主要有：称重传感器损坏、速度传感器损坏、积算器损坏、现场机械结构、信号干扰等等。
现场机械结构主要与拉杆松动（紧固拉杆闭母可改善）、卡物料（清楚物料可改善）等造成，逐个检查排除即可；信号干扰主要由电磁场造成，处理办法为线路不与动力电缆同线槽，并且远离动力电缆，做好积算器接地工作（符合接地规范）。
电子皮带秤的维护1.日常维护1.清洁保持装载岩石、粉末及物料的皮带表面清洁2.润滑称重拖轮应每年润滑一次到两次，称重拖轮润滑以后，可能改变皮带及秤的校准部分，因此在润滑之后进行零点校准时必要的。
3.皮带调整在空载及负载运行的情况下，整个秤的范围内，皮带必须调整到与拖轮的中心线对齐，当有偏载时，要对荷载整形，当空载时皮带不跑偏，负载时皮带跑偏的情况下，要求校准校验期间皮带至少在称量段不跑偏。
输煤皮带秤安装接线及维护
输煤皮带秤安装接线及维护1、安装及注意事项1.1注意事项仪表不应安装在环境条件剧烈变化的地方，尽量选择室内安装，否则需要安装防护设施避免阳光直射，潮湿，碰撞和剧烈的机械震动。
仪表可安装在最远距离称重传感器900米的地方。
1.2 接线1）确保电源关闭2）不要把信号线和电源线或其它具有强电磁干扰电缆布放在同一导管内。
3）仪表外壳和导管应一点接地。
4）检查所有连线是否正确并牢固。
5）严禁使用“兆欧表”检查线路。
6）电源进线应安装断路器（最大20A），断路器的安装位置应便于操作并有明确标识用于本仪表。
7）所有导管应从机箱底部进入，不应从机箱顶部或侧面进入。
注意：1）不要剪短称重传感器的电缆线2）传感器信号线不应和电源线使用同一导管。
3）屏蔽电缆的屏蔽层应单端接地，按照图示连接。
4）机箱必须接地。
2、日常检修维护及标准2.1就地控制柜：设备清洁，铭牌标志完整，接插件安装牢固。
2.2检修插拔各模件时应做好防静电措施。
2.3给煤机出口堵煤信号传感器、温度元件、皮带无煤信号应完好无损。
2.4绝缘检查：用额定直流电压为500V的兆欧表测试应不低于20MΩ，在检查与计算机控制系统相连信号电缆时，应退出相应模件。
2.5上电检查：电源板电压显示正常，根据参数设定表，在显示器上检查并设置控制装置各参数，记录前后数据以及其他相关参数以备参考。
2.6检查各指示灯显示应无异常。
2.7用“点动”方式启动给煤机，观察皮带和清扫链运转方向正常，用“就地”方式启动给煤机运转一段时间，观察转速应稳定，否则进行检查。
3、维护保养项目3.1外观检查：皮带秤，积算器等设备外观良好，表面无积尘。
3.2接线检查：设备个接线紧固。
3.3皮带校验：每周一次零点校验；两周进行一次链码校验；每季度一次实物校验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
徐州三原自动化技术皮带秤秤体安装&维修
一.综述
ICS系列称重秤有很高的精度和稳定性。
作为一个高精度系统,安装是非常重要的规模的准确性。
二.安装原理
安装前,应该考虑以下条件,保证系统的最佳性能。
1.风力和天气影响
秤体应该安装室内。
它避免了安装户外。
它能抵御风和天气影响。
2.皮带式传送机结构
皮带输送机框架应该有足够的强度和刚度,秤体安装的地方。
特别是在规模面积(+ 4)到(-4),灵活性不应超过0.5毫米。
在规模位置、输送机结构不应该有节接头和变形。
在必要的时候，:它应该需要力量。
见以下(图1)
3.秤体位置
秤体应该安装在皮带张力最小的地方。
最好是接近输送机尾部。
秤体之间的距离和尾部是至少超过9米。
4.Install安装
当位置确定,然后你可以开始安装输送机上的秤。
(1).找出(+ 4)到(-4)的中心线,并标记。
(2). 把组装的秤放到输送机框架。
(3). 找到输送机中心线。
应该非常小心,因为它是所有测量工作的
基础。
(4).让秤体框架中心线与输送机中心线对齐。
然后在输送机框架钻
洞，用螺栓把秤体与输送机固定。
必要时应使用垫圈。
(5). 把(+ 4)到(-4)的托辊放在输送机上秤体框架包括托辊支架重量。
确保每两个托辊之间的距离误差在0.8毫米。
(6). 把一块薄的字符串(+ 5)到(-5)空转的中间辊中心,，以确保字符串与之前标记的中心线相匹配。
如果不是,那么你必须调整托辊。
做同样的工作与侧辊。
(7). 调整秤体,确保称量轮在同一中心线。
这个错误应该控制低于0.5毫米。
(8). 在输送机的返回带到安装皮带轮的速度处找到一个合适的地方。
你必须确保皮带轮轮是垂直于皮带中心线。
让接触角是大约10 ~ 30°。
最好的接触角大约是15 ~ 20°。
(9). 安装速度传感器到皮带轮速度通过链接垫片(订单34在总装配图)和螺栓。
将速度传感器与输送机框架固定。
三.上述(1)~(9)是非常重要的,必须特别注意。
现在的机械工作已完成。
这个工作对秤体非常重要的。
接下来的工作是安装和连接积分器。
见积分器手册的相关章节。
以下是称重传感器和速度传感器布线指导:
当接线时,你应该连接每个负载电池电缆到接线盒,接线盒应安装在输送框架。
注意:负载信号电缆不应该被连接到调节器)。
然后连接到积算器，用4电线电缆。
然后连接速度传感器到接线盒与2线。
然后连接到积算器与2线电缆。
看下面的图:
打开积算器盒,那么测试每个负载单元输出信号与万用表,看他们是否有相同的值。
如果他们不一样,你应该调整限制极(订单16在总装配图)或垫片,确保值相等或接近相等的。
现在你可以让负载信号电缆与接线盒平行。
所有的布线工作完成。
现在你可以校准磅秤重量,看到积算器手册相关部分。
徐州三原自动化技术有限公司低价提供原厂备件：
MT2101,SY2105,SY3011,XR2105,2101,2001,ET2000等称重控制器。
60-12X,PLR-12R测速传感器,STC,SHBXR,HBB,HBM等称重传感器。
四.维修
ICS系列电子皮带秤可以保持连续运行和工作在一个好的校准状态和一个小的维护。
当安装好新安装皮带秤,当它开始工作时它需要校准。
请参阅积算器手册相关部分。
系统的正常运行没有根据不同的数量,但也根据不同的维护。
所以它是非常重要的系统。
应该多注意以下:
1.清除
这个皮带秤架,托辊和变速皮带轮体重应该保持清洁。
外部材料应该远离他们
2.润滑
托辊的重量应该润滑一或两次每一年。
润滑后,秤体毛重和校准也许改变,所以应该再归零。
3.皮带调整
当皮带运行,皮带应保持沿输送机中心线。
如果它运行斜,它应调整通过调心托辊。
调心托辊的应该安装在两端的规模在一些距离。
4皮带张力
皮带张力应保持恒定。
皮带应该有相对拉伸装置。
5.皮带载荷
负载不能超过积分器范围。
瞬时负荷最大不应超过125%范围。
推荐带负荷为50% ~ 80%的积分器范围。
6.积算器维护
请参阅积算器手册相关部分。
