陶瓷注射成型技术ppt课件
注射成型工艺ppt课件
中国模具工业协会教育培训基地 国 家 劳 动 部 认 证 项 目 辅 导 站 广东省模具工业协会常务理事单位
注射机的选用:
• • • • • • 1、最大注射量的校核: 塑件和水口料总重小于额定注射量的80%。 2、最大锁模力的校核: 胀型力小于额定锁模力的80% 胀型力=制品投影面积A×模具内压P (模具内压P通常取20—40MPa。流动性好的塑料取20 左右,流动性中等的塑料取30左右,流动性差的塑料取40左 右.) • 流动性好:PP.PE.PA 取20MPa • 流动性中性:ABS.HIPS.AS.PMMA 取30MPa • 流动性差:PC.HPVC.PPO.PSF 取40MPa
韧
·
创
新
·
效
益
中国模具工业协会教育培训基地 国 家 劳 动 部 认 证 项 目 辅 导 站 广东省模具工业协会常务理事单位
• 1-4-2 压力: 包括注射压力 , 塑化压力(即背压)、保压 力和锁模压力。 • 1、塑件的尺寸越大,形状越复杂,壁厚越薄,要求注射 压力越大。 • 2、流动性好的塑料及形状简单的塑件,注射压力较小; 玻璃化温度及黏度都较大的塑料,应用较高的注射压力。 • 3、模具或熔胶温度较低时,宜用较大的注射压力。 • 4、对于同一副模具,注射压力越大,注射速度也越快。
诚 信 · 团 结 · 坚 韧 · 创 新 · 效 益
中国模具工业协会教育培训基地 国 家 劳 动 部 认 证 项 目 辅 导 站 广东省模具工业协会常务理事单位
二 模具温度 三 模具温度指和制件接触的模腔表壁温度。它直接影 响熔体充模流动行为,制件的冷却速度和成型后的制件 性能等。
诚
信
陶瓷注射成型技术教学课件ppt
陶瓷注射成型技术的优缺点及与其他成型技术的比较 最新研究进展和未来发展趋势
02
陶瓷注射成型技术概述
陶瓷注射成型技术的定义
陶瓷注射成型技术是一种将陶瓷粉末、粘结剂、增塑剂等原 料混合,通过注射机注入模具,经干燥、烧结后获得致密陶 瓷成品的工艺方法。
陶瓷注射成型技术结合了塑料注射成型技术和传统陶瓷成型 技术的优点,具有成型复杂形状、高精度、高一致性等优势 。
注射机
将混合好的原料注射到模具中 ,形成所需形状的坯体。
模具
用于确定坯体的形状和尺寸, 通常由金属或陶瓷制成。
压机
用于将注射好的坯体进行压缩 ,以提高其密度和强度。
烧结设备
烧结炉
用于将坯体进行高温烧结,使其成为具有足够强 度的成品。
烧结助剂
为了促进烧结过程的进行,通常需要添加一些烧 结助剂。
冷却装置
高技术陶瓷领域
如电子、通讯、能源、环保等 领域的零部件制造。
精密陶瓷领域
如光学、机械、航空航天等领域 的零部件制造。
功能陶瓷领域
如压电、热敏、磁性等领域的电子 元器件制造。
03
陶瓷注射成型技术工艺流程
原料制备
原料储存
配料计算
保证原料的化学性质稳定,避免吸潮、氧化 等。
根据所需制备的陶瓷部件的尺寸和性能要求 ,计算所需原料的种类和数量。
球磨混合
干燥与除气
将原料加入球磨机中,加入适量的水或其他 溶剂,混合均匀,以保证原料的分散性。
通过干燥和除气处理,去除原料中的水分和 气泡,保证注射成型的质量。
模具设计
01
02
03
模具材料选择
根据陶瓷部件的形状和尺 寸要求,选择合适的模具 材料,如金属、塑料等。
注射成型的工艺过程ppt课件
③某些较厚的制品,虽然断面中心层部分尚未固 化,但也有一定厚度的壳层已经固化,此时取出制 品已可不产生过大的变形,这段时间也可以定为制 品的冷却时间;
④结晶型塑料制品的最厚部位断面的中心层温度 冷却到熔点温度以下所需要的时间,或结晶度达到 某一指定值所需要的时间。
保压阶段的压力可以维持原来的注射压力,一般是 稍低于原来的注射压力。提高保压阶段的压力,延长 保压时间,有利于提高制品密度,减少收缩,克服制 品表面缺陷。保压压力越高,浇口凝封压力也越高, 塑料还在流动,温度逐渐下降,因此,分子定向程度 大。这是注射制品大分子取向形成的主要阶段。
模腔内压力变化曲线分析 (4)
使模腔中的塑料能形成形状完整而致密的制品。
6.退回柱塞或螺杆,加入新料
7.冷却 卸除料筒中塑料的压力,通冷却水、油等冷却介质, 对模具进一步冷却。核心步骤 8.脱模 冷却到所需温度,可用人工或机械的方式脱模。
(三) 冲模阶段
注射过程中的压力损失
物料熔体在注射时要克服一系列阻力,包括熔体与料筒、喷嘴、浇 注系统、型腔的摩擦阻力及熔体的内摩擦阻力,同时还需要对熔体进行 压实,因此,所需的注射压力很高。
在螺杆式注塑机中,物料在固体输送段已经形成固体塞,阻力较小, 到计量段物料已经熔化,这时,无论固体、半固体还是熔体,其流动阻 力均较小。因此,螺杆式注塑机的注射压力损失小。
充模过程中模腔内压力变化曲线
模腔内压力变化曲线说明
a-熔料在受压保持时间(保压时间),b螺杆行程向前的时间,c-在塑模中冷却保持时 间, d-浇口中熔料凝固时的压力(封口压力), e、e1、e2-压力曲线,f-开模时的残余压力。
料层厚度

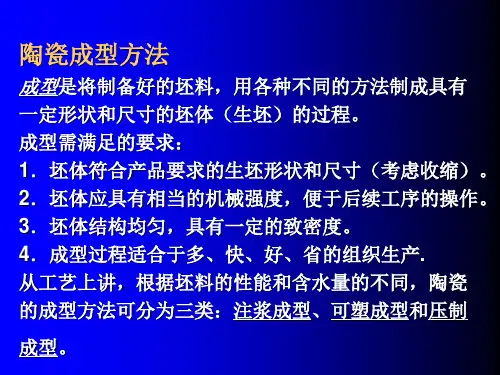

陶瓷成型方法PPT课件
3、滚压成型常见缺陷 1)粘滚头:泥料可塑性太强或水分过多;滚头转速太快; 滚头过于光滑及下降速度慢;滚头倾角过大。 2)开裂:坯料可塑性差;水分太少,水分不均匀;滚头 温度太高,坯体表面水分蒸发过快,引起坯体内应力增大。 3)鱼尾:坯体表面呈现鱼尾状微凸起。原因是滚头摆动; 滚头抬离坯体太快。 4)底部上凸:滚头设计不当或滚头顶部磨损; 滚头安装 角度不当;泥料水分过低。 5)花底:坯体中心呈菊花状开裂。原因是模具过干过热; 泥料水分少;转速太快;滚头中心温度高;滚头下压过猛; 新模具表面有油污。
§ 3 压制成型
一、定义
将含有一定水分(或其它粘结剂)的粒状粉料填充于模 具之中,对其施加压力,使之成为具有一定形状和强度 的陶瓷坯体的成型方法叫做压制成型。又称模压成型 (stamping process)、干压成型(dry pressing)。 粉料含水量8%~15%时为半干压成型; 粉料含水量为3%~7%时为干压成型; 特殊的压制工艺(如等静压法),坯料水分可在3%以 下。
§ 2 可塑成型
利用外力对坯料进行成型。基本原理是基于坯料的可塑性。 一、滚压成型
1.工艺原理和特点:成型时盛放着泥料的石膏模型和滚压头分 别绕自己的轴线以一定的速 度同方向旋转。滚压头在旋 转的同时逐渐靠近石膏模型, 对泥料进行滚压成型。 优点:坯体致密、组织结构 均匀、表面质量高。 阳模滚压(外滚压):滚压 头决定坯体形状和大小,模 型决定内表面的花纹。 阴模滚压(内滚压):滚压 头形成坯体的内表面。
收缩不一致。
3)压力注浆
通过提高泥浆压力来增大注浆过程推动力,加速水分的
扩散,不仅可缩短注浆时间,还可减少坯体的干燥收缩
和脱模后坯体的水分。注浆压力越高,成型速度越大,

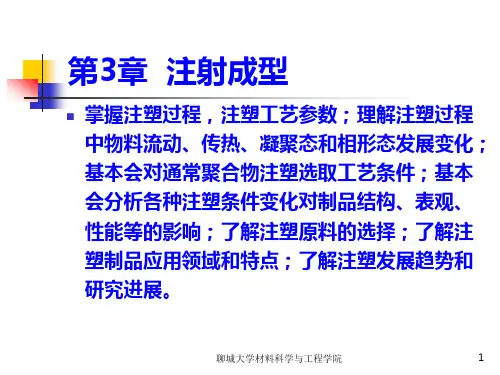

第三章-注射成型PPT课件
、
选用 品烧伤现象。
注
注射速率一般依成型条件、模具结构、塑料性能、
射
制品形状、壁厚等确定。合理地提高注射速率,能
时
缩短生产周期,减小制品的尺寸公差,能在较低的
间
模温下顺利地获得优良的制品。
聊城大学材料科学与工程学院
34
注射速度(cm/s)、注射速率(cm3/s)、注射时间
(s)
注射时,熔料经喷嘴进入温度较低的模腔内、随着
聊城大学材料科学与工程学院
12
柱塞式注射系统的不足: 1)塑化不均匀:物料靠加热器通过热传导供 给热量来进行塑化,导致料筒内物料的温差 较大; 2)注射压力损耗大:注射压力消耗包括进 入模腔的阻力、压实物料、物料的前移、通 过分流梭所遇到的阻力上。易造成充模困难。 3)注射速度不均匀:必须先把料筒中未塑 化的物料压实,然后注射柱塞的移动速度才 能与熔体的注射速度达到一致。 小型的注射机上才使用柱塞式注射系统。
聊城大学材料科学与工程学院
19
喷嘴口的直径主要根据实践经验确定,对于 高粘度熔料,喷嘴口的直径约为螺杆直径的 1/10-1/15,对于中低粘度熔料,喷嘴口的 直径约为螺杆直径的1/15-1/20,但要比主 流道直径略小(约小0.5—1mm)。
聊城大学材料科学与工程学院
20
加压和驱动装置 ➢供给柱塞或螺杆对物料施加的压力。使柱塞或螺杆 在注射周期中发生的往复运动进行注射的设施,就是 加压装置,它的动力来源有液压力和机械力两种。大 多数采用液压力。 ➢使注射机螺杆转动而完成对物料预塑化的装置是驱 动装置。常用的驱动装置有单速交流电机和液压马达 两种。采用电动机驱动可保证转速的稳定性。采用液 压马达驱动的优点有: 1)传动持性较软,启动惯性小。对螺杆过负载有保护 作用。 2)易平滑地实现螺杆转速的无级调速; 3)传功装置体积小,重量轻、结构简单等。 当前的发展趋势是采用液压马达驱动装置。

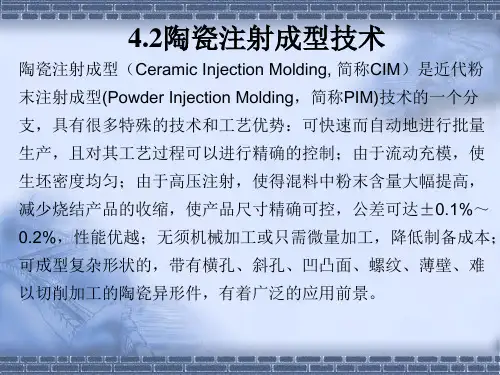

4.2陶瓷注射成型技术解析
的应用等 ▪ 在国内中南工业大学粉末冶金国家重点实验室开发出精密双
螺旋混练机陶瓷内衬和具有双螺纹的陶瓷喷嘴等 ;而华中科 技大学材料学院应用CIM技术成功开发出氧化锆氧传感器.
陶瓷粉末注射成型基本工艺流程图
注射成型技术对陶瓷粉末的要求
注射成型粘结剂体系
▪ 注射成型中的粘结剂有两个基本的功能。首先在注 射成型阶段能够和粉末均匀混合,加热后能够使得 粉末具有良好的流动性;其次,粘结剂能够在注射 成型后和脱脂期间起到维持坯体形状的作用。可以 说,粘结剂是粉末注射成型技术中的核心和关键, 每次注射成型工艺的提高和突破都伴随着新粘结体 系的诞生。在CIM中,由于粉末粒度比金属粉末注 射成型中的细小,粉末本身的流动性差,粉末和粘 结剂混合后粉末之间的间隙极小,造成脱脂困难, 这就对粘结剂提出了更苛刻的要求。因此,作为陶 瓷注射成型粘结剂,必须具备以下条件:
立式注射成型机ຫໍສະໝຸດ 注射成型机构组成▪ 可塑化机构(注射机构) ▪ 合模机构(包括模具) ▪ 油压机构 ▪ 电气控制机构
注射成型模具
注射成型制备氧化锆坯体
注射成型制备氧化锆坯体
注射成型过程中缺陷的控制
▪ 在注射成型过程中缺陷的控制基本可从两个方面考 虑:一方面是成型温度、压力和时间三者关系设定; 另一方面是填充时喂料在模腔中的流动。因为CIM 产品大多数是形状复杂、精度要求高的小尺寸零件, 混料在模腔的流动就牵涉到模具设计问题,包括进 料口位置、流道的长度、排气孔的位置等,都需对 混料流动性质、模腔内温度和残余应力分布等参数 有清楚了解。现行计算机充模过程动态模拟,正为 注射成型这一步提供理论指导。
系
CIM陶瓷粉末注射成型技术教学课件ppt
生产设备及选择
04
生产设备的组成
包括料斗、料仓、振动筛等,用于储存和筛选原料。
原料储存设备
混炼设备
成型设备
烧成设备
如搅拌机、捏合机、三辊研磨机等,用于将原料混合并研磨成均匀的浆料。
包括注射机、模具、脱模机等,用于将浆料注射到模具中并形成制品。
如窑炉、烧成车等,用于烧成和硬化制品。
生产设备的选择原则
03
检测和检验
对烧结后的制品进行质量检测和性能检验,以确保其符合预期的技术要求和规格。
注射后的处理
01
脱模
注射成型后,将制品从模具中脱出,并对其进行必要的清理和修饰。
02
烧结
将脱模后的制品进行高温烧结,以去除其中的粘结剂等添加剂,并获得最终的制品。
关键技术
03
VS
陶瓷粉末的制备方法主要有研磨法、化学法、熔融法等。根据不同的制备方法,选择适当的工艺参数,确保粉末的粒度、纯度和分散性满足要求。
充模
成型
在一定温度和压力的作用下,使陶瓷粉末成型并形成具有一定形状和尺寸的坯体。成型方法有压制成型和等静压成型等。
成型和脱脂以及烧结
脱脂
将坯体中的粘结剂脱去,以形成具有微孔隙的素坯。脱脂过程需要在一定温度和气氛条件下进行,同时需要注意防止素坯变形和开裂。
烧结
将素坯在高温下进行烧结,使陶瓷颗粒之间形成牢固的结合。烧结温度和时间是影响烧结效果的关键因素,需要在一定范围内选择合适的工艺参数。烧结后的陶瓷制品需要进行后处理,如加工、研磨和抛光等,以满足使用性能要求。
根据生产规模和产量要求,选择具有相应生产能力的设备。
生产能力
选择能够生产出符合要求的制品的设备。
产品质量
陶瓷注射成型技术
烧结后的尺寸收缩远远大于模压制品,尺寸难以控制,烧结坯体中也容易产生内应力,影 响烧结体性能.为了防止因大量收缩引起的变形和精度下降,试验中在不影响成型性的条 件下,要求尽可能高的粉末含量.随着石蜡含量的减少,烧结后试样的体积密度和抗弯强 度都降低.这主要是由于降低石蜡含量将使喂料黏度增加,流动性变差,在相同的混料工 艺和时间内混料相对困难,黏结剂不能很好地均匀包裹粉末颗粒,脱脂后生坯密度不均匀, 更易形成内部缺陷,而这在后续的烧结中是无法弥补的.
双辊式混炼机的主要结构是以不同速度相对回转的2个辊筒.浆料在辊 隙中由于机械力和相对速度的作用受到强烈的碾压、剪切和撕裂作用,经过多 次反复碾压剪切作用使浆料的各组分分散均匀,达到混合的目的.在混合初期, 浆料在碾压和剪切力作用下,高分子链发生断裂生成部分相对分子质量较小的 有机物并且发生形变,形成片状或带状物结构.
不同的混料工艺对氧化铝注射成型制品的脱脂质量 也有较大的影响.
图7 采用2种混料工艺的试样在脱脂后的直观图
图7为脱脂后试样的直观图,可以看出,搅拌式 混料工艺有利于脱脂的进行,脱脂后试样无裂纹、变 形、孔洞、塌陷等缺陷,而采用双辊式混料工艺的试 样在脱脂后表面出现了严重的裂纹和中心凹陷,内部 有较大孔洞.
过程中会有少量碳生成,导致浆料颜色变深,而游离碳在后续脱脂工艺中很难 完全脱除,从而严重影响试样性能.当温度控制在低于170℃时,聚丙烯不能很 好地熔化,使得浆料黏度增加,与辊筒之间的摩擦阻力增大,不利于混料的进
行.摩擦热不是一个定值,而是随着浆料体积、室内温度、通风条件等的改变 而变化,因此双辊式混料的温度不易控制.
主
题
