精品课件
表面积
精品课件
1. 样品制备
去除样品表面,敲为尺寸均匀的数mm的小块,浸入无水乙醇中,在短时 间内进行测试。
测试前将样品在90℃以下烘箱内烘4~5小时以上,如有真空加热干燥箱 则更佳。同一批实验样品应保持同一烘干时间,以有可比性。
备注:烘干时间不固定,需要不断探索。
精品课件
2. 低压操作
2.1 选择膨胀节
精品课件
3. 高压操作
3.1 安装膨胀节
注意:两个高压头 内必须皆有样品。
精品课件
3.2 高压微机操作
选高压头内样品文件;
输入“膨胀节+样品+汞”重量 ;
旋紧高压头有机玻璃腔 ; 点击OK,开始高压测试。
注意:高压测试时
人不得离开,以防
意外。
精品课件
4. 数据导出
Export→F8→文件夹。
精品课件
四、实验结果综述
精品课件
三段式进汞曲线
精品课件
• 大孔在低压填充, 小孔在高压填充 • 颗粒间的空隙也在低压填充并能干扰数据判读 • 松散的粉末在增压的影响下能被压紧 迟滞现象 •注汞曲线不能顺原路返回(排汞曲线位于注汞曲线上方) •注汞和排汞之间的θ的改变能解释迟滞现象 •一些汞会残留在孔中 滞留现象 •滞留现象: 汞遗留在孔中. • 在第一次循环之后, 滞留现象终止. •具有复杂网状结构的孔会产生这样的滞留
分为块体与粉末 2大类,容量有3cc、 5cc与15cc三种,依据 样品选择。
粉末
块体
精品课件
2.2 称量样品
净浆28d大膨胀节可称重2.6g左右,小膨胀节可称重1.6g左右; 样品孔隙率大则降低样品重量,孔隙率小则需大样品重量; 原则:最终测试完毕后,“毛细孔使用率”参数应在25%~90%, 则测试结果较为可靠。
参考文献:田英姿,田克复.用压汞法和氮吸附法测定孔径分布及比表 面积.华南理工大学造纸和环境工程学院
精品课件
压汞法简介
压汞仪,其基本原理是压汞法。汞是液态金属,它不仅具有导电 性能,而且水银对固体表面具有不可润湿性,只有在压力的作用下,水银 才能挤入多孔材料的孔隙中,孔径越小,所需要的压力就越大。孔径r与压 力P成反比。测样品的比表面积和孔隙率的大小均与注入汞的体积有关。正 因为这些特性,在压汞过程中,随着压力的升高,汞被压至样品的孔隙中, 所产生的电信号通过传感器输入计算机进行数据处理,模拟出相关图谱, 从而计算出孔隙率及比表面积数据。
精品课件
压汞仪的误差来源 1、基本假定造成的误差 (wenku.baidu.com可消除)孔的特殊性(非圆柱状)闭 孔的存在(与汞不连通) 2、样品自身造成的误差样品比较脆,易压塌等表面粗糙、与样品 管间歇小
精品课件
三、仪器操作Autopore III 9420
样品制备 低压操作 高压操作 数据导出 清洗 安全注意事项
精品课件
精品课件
压汞仪工作原理图(高压站)
精品课件
二、压汞实验的必要条件
• 样品管(膨胀计) • 真空/填充装置,用于从样品管和样品的孔中去除空气并将汞转移进样品管. • 压力发生器. • 能容纳样品管的高压仓(高压腔). • 测量电路:监测汞体积的改变, 它是所用压力值的函数 • 液压油:传导发生器产生的压力至样品管.
精品课件
2.3 装样并密封膨胀节
注意:密封头、密封垫、 膨胀节有单一匹配,不得 相互混淆。
精品课件
2.4 安装膨胀节
注意:膨胀节的杆部易折,特别 在套上有机套环插入时。
精品课件
2.6 低压完成
低压完成后,取出膨胀节、去除有机套环,观察膨胀节杆 部是否充满水银 ;
重新称取重量(膨胀节+样品+汞 )。
精品课件
压汞法和氮吸附法的对比
压汞法不仅可测得大孔的比表面积,而且还可以测样品的孔隙率及 孔径分布情况,操作简单、迅速;而氮吸附法可给出中微孔的比表面积及孔 径分布,但仪器的平衡时间较长,测试时间较长(>5h)
Poremaster33理论上测定的孔径为6. 4nm~426um, 实际上,对纳 米级孔的测定是不准确的,因为在高压下,许多都会变形甚至压塌,致使结 果偏离理论值。与压汞法相反,氮吸附法可测中微孔,而对大孔的测定会产 生较大的误差。与汞能形成汞齐的材料不能用压汞法分析。如金、银、钾、 钠、锌等),溶解以后便组成了汞和这些金属的合金。
精品课件
5. 清洗
清洗后,将膨胀节、塑料套
、密封垫置于90℃以下烘箱内 烘1.5~2小时
精品课件

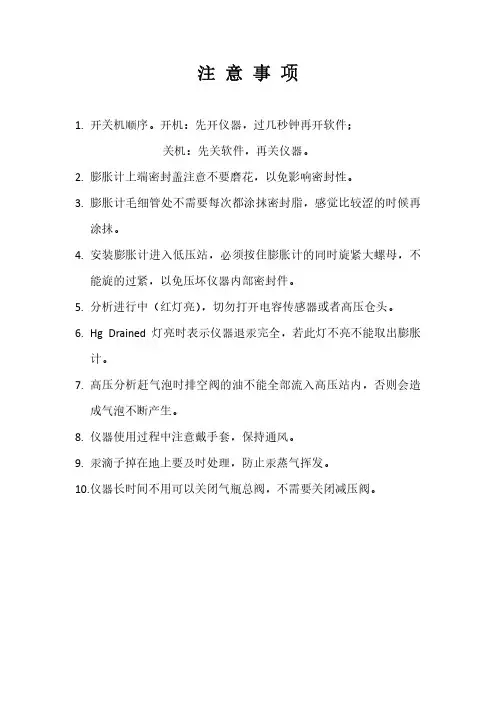

6. 安全注意事项
6.1 仪器安全 供电不正常的条件下禁止开启仪器 仪器工作时人不能离开,尤其是高压状态一旦出现异常应立即取 消操作
精品课件
6.2 汞安全 保持室内温度低于25℃且处于良好的通风状态 操作时要穿工作服并配戴口罩及乳胶手套 出现汞渗漏应立即清理并洒硫磺覆盖 废汞及被汞污染的样品应用水密封
一、孔结构测定方法:
气体吸附法,用于测定直径60nm以下的小孔,范围较窄; 光学显微镜法,用于测定直径10~20μm的大孔,具有可直接 观察到孔隙形状的优越性,仪器操简单; 小角度X射线散射法(SAXS),用于测定直径2~10nm的孔, 样品可为薄片状,在研究混凝土界面过渡区的孔结构有独到 之处; 压汞法,可以测出较宽范围的孔径分布,如AutoporeⅢ9420 型压汞仪,测试孔径范围3nm~360μm。
