自己总结的精密半波整流电路
10种精密整流电路的详解
1.第一种得模拟电子书上(第三版442页)介绍得经典电路。
A1用得就是半波整流并且放大两倍,A2用得就是求与电路,达到精密整流得目得。
(R1=R3=R4=R5=2R2)2.第二种方法瞧起来比较简单A1就是半波整流电路,就是负半轴有输出,A2得电压跟随器得变形,正半轴有输出,这样分别对正负半轴得交流电进行整流！(R1=R2)3.第三种电路仿真效果如下:这个电路真就是她妈得坑爹,经过我半天得分析才发现就是这样得结论:Uo=-|Ui|,整出来得电路全就是负得,真想不通为什么作者放到这里,算了先把分析整理一下:当Ui>0得时候电路等效就是这样得放大器A就是同相比例电路,Uo1=(1+R2/R1)Ui=2Ui放大器B就是加减运算电路,Uo2=(1+R2/R1)Ui-(R4/R3)Uo1=-Ui当Ui<0得时候电路图等效如下:放大器A就是电压跟随器,放大器B就是加减运算电路式子整理:Uo2=(1+R4/(R2+R3))Ui- R4/(R2+R3)Ui=Ui以上就是这个电路得全部分析,但就是想达到正向整流得效果就应该把二极管全部反向过来电路与仿真效果如下图所示4.第四种电路就是要求所有电阻全部相等。
这个仿真相对简单。
电路与仿真效果如下计算方法如下:当Ui>0时,D1导通,D2截止(如果真就是不清楚为什么就是这样分析,可以参照模拟电子技术书上对于第一种电路得分析),这就是电路图等效如下(R6就是为了测试信号源用得跟这个电路没有直接得关系,不知道为什么不加这个电阻就仿真不了)放大器A构成反向比例电路,uo1=-ui,这时在放大器B得部分构成加减运算电路,uo2=-uo1=-(-ui)注意:这里放大器B得正相输入端就是相当于接地得,我刚开始一直没有想通,后来明白了,这一条线路上就是根本就没有电流得,根本就没有办法列出方程来。
(不知道这么想就是不就是正确得)当Ui<0得时候,D1截止,D2导通,电路图等效如下:这时就需要列方程了Ui<0时Ui/R1=-(U2/R5+U2/(R2+R3))计算得到U2=-2/3 Ui再根据U2/(R2+R3)=(U0-U2)/R4 得到U0=3/2 U2带入得到U0=-Ui这个电路在网上找到得,加在这里主要就就是感觉与上一个电路有点像,但就是现在分析了一下,这个就是最经典得电路变形,好处还不清楚。
4种整流5种滤波电路总结
4种整流5种滤波电路总结写在前⾯： 本⽂包含内容： 1、变压电路 2、整流电路 2-1：半波整流电路 2-2：全波整流电路 2-3：桥式整流电路 2-4：倍压整流电路 3、滤波电路 3-1：电容滤波电路 3-2：电感滤波电路 3-3：RC滤波电路 3-4：LC滤波电路 3-5：有源滤波电路 4、整流滤波电路总结 4-1：常⽤整流电路性能对照 4-2：常⽤⽆源滤波电路性能对照 4-3：电容滤波电路输出电流⼤⼩与滤波电容量的关系 4-4：常⽤整流滤波电路计算表基本电路： ⼀般直流稳压电源都使⽤220伏市电作为电源，经过变压、整流、滤波后输送给稳压电路进⾏稳压，最终成为稳定的直流电源。
这个过程中的变压、整流、滤波等电路可以看作直流稳压电源的基础电路，没有这些电路对市电的前期处理，稳压电路将⽆法正常⼯作。
1、变压电路 通常直流稳压电源使⽤电源变压器来改变输⼊到后级电路的电压。
电源变压器由初级绕组、次级绕组和铁芯组成。
初级绕组⽤来输⼊电源交流电压，次级绕组输出所需要的交流电压。
通俗的说，电源变压器是⼀种电→磁→电转换器件。
即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁⼒线切割次级线圈产⽣交变电动势。
次级接上负载时，电路闭合，次级电路有交变电流通过。
变压器的电路图符号见图2-3-1。
2、整流电路 经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。
在直流稳压电源中利⽤⼆极管的单项导电特性，将⽅向变化的交流电整流为直流电。
（1）半波整流电路 半波整流电路见图2-3-2。
其中B1是电源变压器，D1是整流⼆极管，R1是负载。
B1次级是⼀个⽅向和⼤⼩随时间变化的正弦波电压，波形如图 2-3-3（a）所⽰。
0～π期间是这个电压的正半周，这时B1次级上端为正下端为负，⼆极管D1正向导通，电源电压加到负载R1上，负载R1中有电流通过； π～2π期间是这个电压的负半周，这时B1次级上端为负下端为正，⼆极管D1反向截⽌，没有电压加到负载R1上，负载R1中没有电流通过。
精密整流电路
精密整流电路07级23系 PB07210249实验目的：1了解精密半波和全波整流电路的工作原理2掌握运算放大器构成精密整流原理。
实验原理：1精密半波整流当输入电压为正时，反馈二极管导通，输出二极管截止，输出为零，；当输入 为负时，输出二极管导通，反馈二极管截止，输出正压。
⎪⎩⎪⎨⎧<->=00010i i f i u u R R u u在不考虑二极管导通压降和反向电流时，输入、输出波形的李萨如图形是折线， 实际二极管的压降使输入为正时，仍有负压输出。
当输入电压较小时，失真将较大。
2精密全波整流电路当输入为正压时，1D 导通，2D 导入右运放的输入电路，左运放输出为0，右运放输出为正。
当输入为负压时，1D 截止，左运放输出比输入低的电压，使输出为正。
总体而言，可视左运放为半波整流电路，给右运放提供合适的差动 输入电压。
调节滑动变阻器，使李萨如图形对称。
实验分析：1半波整流（1）输入正弦波kHz f 003.1=mV t U i )10032cos(20.33⨯⨯=πmV t U o )10032cos(28.32⨯⨯=π当输入电压继续增大时，输出电压将开始被整流。
输出电压有-57.8mV 的压降，说明负反馈上有向右A μ78.5的直流分量，并且由图知，最大负偏压为 mV 5.107-。
由于零漂的影响，输出始终不可能实现半波整流，有mV 100.0-的压降。
V t U i )10032cos(263.0⨯⨯=πV t U o )10032cos(236.0⨯⨯=π45.0571.0>==io U U N 若对输出信号进行修正：⎩⎨⎧∈-∈⨯=)994.0,498.0(100.0)498.0,0()10032cos(866.0't t t U o π45.0486.0''>==i o U U N 修正后的比值接近理论值，略微偏大这是由于晶体管毫伏表与示波器的示数有 差别所致。
半波整流电路
六.课堂小结
1.半波整流电路的工作过程。 2.负载上直流电压与直流电流的估算。 3.整流二极管的流电路
学习目标：
1.半波整流电路的工作过程。（重点） 2.负载上直流电压与直流电流的估算。 （重点） 3.整流二极管的选择（难点）
一.半波整流电路的工作过程
（1）当输入电压为正半周时，二极管VD因
正向偏置而导通，电流iL由a端—VD— RL—b端，自上而下流过RL，在负载电阻 上得到一个极性为上正下负的电压。若不 计二极管的正向压降，负载RL上的电压 uL=u2。 （2）当输入电压为负半周时， 二极管VD因 反向偏置而截止，此期间无电流通过，负 载上的电压uL=0
由此可见，在交流电一个周期内，二极管
有半个周期导通，另半个周期截止，在负载电
阻RL上的脉动直流电压波形是输入交流电压
的一半，故称单相半波整流。 输出电压的极性取决于二极管在电路中的 连接方式，如在图中二极管反接时，输出电压 的极性也将变反。
二. 负载上的直流电压与直流电流的估算 （1）负载上的直流电压 负载上的半波脉 动直流电压平均值可用直流电压表直接测 得，也可按下式计算求出： UL =0.45 U2 （2）负载上的直流电流 流过负载的直流 电流为: IL = UL /RL=0.45U2/RL
知识回顾
1.整流电路的作用。 2.半波整流电路的组成，即电路图 3.半波整流电路中电器元件的作用。
• 1.电源变压器：将电网中的交流电压u1降为 适当的交流电压u2 • 2.整流二极管：利用单向导电性，即交流正 半周期导通，负半周期截止 • 3.RL是需要直流供电的负载电阻，UL是脉 动的直流输出电压
精密正负半波整流电路
精密正半波整流电路：当 vi<0 时，瞬间（这个时间非常非常短）D1，D2 是处于截止状态（看二极管的伏安特性） 运放反馈回路还没有建立。
运放处于开环工作状态，所以运放的输出电压 Vo`为正，并且以 摆率往正电源上升，当运放输出电压大于二极管导通电压，约为即 vo-vi>=0.6V 时，由于运 放反相端电压为 Vi，是负电压。
所以 D1 截止 D2 导通。
此时，负反馈回路建立，是运放输 出端→D2→R2→R1→VI.相当于反相比例放大器，其输出电压 Vo= -（R2／R1）Vi 当 vi > 0 时，瞬间（这个时间非常非常短）D1，D2 是处于截止状态（看二极管的伏安特性） 运放反馈回路还没有建立。
运放处于开环工作状态，所以运放的输出电压 Vo`为负，并且以 摆率往负电源下降，当运放输出电压大于二极管导通电压，约为即 vi-vo>=0.6V 时，由于运 放反相端电压为 Vi，是正电压。
所以 D1 导通 D2 截止。
此时，其中反馈回路建立，运放反 相端电压为 0，R2 无电流通过，运放输出端被钳位在-0.6V 左右。
所以 Vo = 0， 综上：该电路输出正半波。
原理图如图R3R2 10k V3 VOFF = 0 VAMPL = 5 FREQ = 100VAD110kVSS D1N4148 U1B 4 V6 R7 5 5k 8 VCC 正半波整流电路 + LM358 7BD2CRLV 10kOUT V+D1N4148V000PDF 文件使用 "pdfFactory Pro" 试用版本创建 仿真波形如图10V5V0V-5V 0s V(V3:+) V(D2:2)5ms V(D1:2)10ms15ms Time20ms25ms30ms绿色的时输入电压，红色的是输出电压，蓝色的时运放输出端的波形。
5.0V0V-5.0V 0s V(V3:+) V(D2:2)5ms10ms15ms Time20ms25ms30ms绿色是输入电压，红色是输出电压600mV400mV0V-400mV-600mV 4.95ms 4.96ms V(V3:+) V(D2:2)4.97ms V(D1:2)4.98ms4.99ms5.00ms Time5.01ms5.02ms5.03ms5.04ms5.05ms交界处波形，绿色为信号源波形，红色为输出波形，蓝色为运放输出端波形。
10种精密整流电路的详解

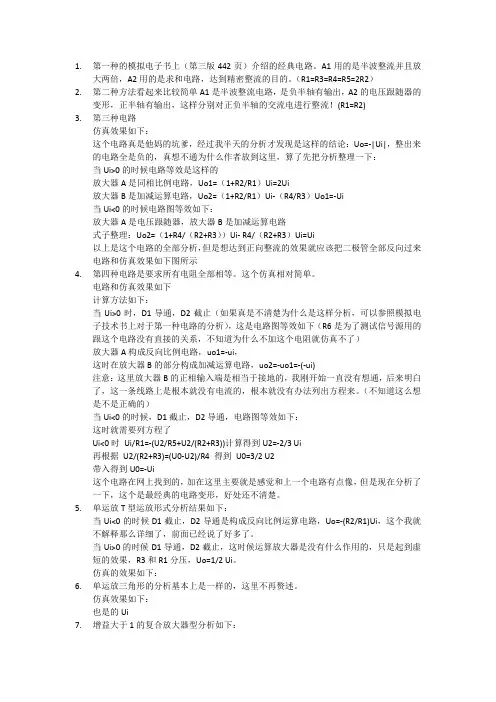

1.第一种的模拟电子书上（第三版442页）介绍的经典电路。
A1用的是半波整流并且放大两倍，A2用的是求和电路，达到精密整流的目的。
（R1=R3=R4=R5=2R2）2.第二种方法看起来比较简单A1是半波整流电路，是负半轴有输出，A2的电压跟随器的变形，正半轴有输出，这样分别对正负半轴的交流电进行整流！(R1=R2)3.第三种电路仿真效果如下：这个电路真是他妈的坑爹，经过我半天的分析才发现是这样的结论：Uo=-|Ui|，整出来的电路全是负的，真想不通为什么作者放到这里，算了先把分析整理一下：当Ui>0的时候电路等效是这样的放大器A是同相比例电路，Uo1=（1+R2/R1）Ui=2Ui放大器B是加减运算电路，Uo2=（1+R2/R1）Ui-（R4/R3）Uo1=-Ui当Ui<0的时候电路图等效如下：放大器A是电压跟随器，放大器B是加减运算电路式子整理：Uo2=（1+R4/（R2+R3））Ui- R4/（R2+R3）Ui=Ui以上是这个电路的全部分析，但是想达到正向整流的效果就应该把二极管全部反向过来电路和仿真效果如下图所示4.第四种电路是要求所有电阻全部相等。
这个仿真相对简单。
电路和仿真效果如下计算方法如下：当Ui>0时，D1导通，D2截止（如果真是不清楚为什么是这样分析，可以参照模拟电子技术书上对于第一种电路的分析），这是电路图等效如下（R6是为了测试信号源用的跟这个电路没有直接的关系，不知道为什么不加这个电阻就仿真不了）放大器A构成反向比例电路，uo1=-ui，这时在放大器B的部分构成加减运算电路，uo2=-uo1=-(-ui)注意：这里放大器B的正相输入端是相当于接地的，我刚开始一直没有想通，后来明白了，这一条线路上是根本就没有电流的，根本就没有办法列出方程来。
（不知道这么想是不是正确的）当Ui<0的时候，D1截止，D2导通，电路图等效如下：这时就需要列方程了Ui<0时Ui/R1=-(U2/R5+U2/(R2+R3))计算得到U2=-2/3 Ui再根据U2/(R2+R3)=(U0-U2)/R4 得到U0=3/2 U2带入得到U0=-Ui这个电路在网上找到的，加在这里主要就是感觉和上一个电路有点像，但是现在分析了一下，这个是最经典的电路变形，好处还不清楚。
精密半波整流电路
精密半波整流电路一、概述精密半波整流电路是一种常用的电源电路，其主要作用是将交流电转换为直流电。
在精密测量、仪器仪表等领域中，精密半波整流电路被广泛应用。
本文将对精密半波整流电路进行详细的介绍和分析。
二、工作原理精密半波整流电路由变压器、二极管、滤波电容等组成。
当输入交流电通过变压器后，经过二极管的单向导通后，输出的直流信号经过滤波电容后可以获得稳定的直流输出。
三、设计要点1. 选择合适的变压器在设计精密半波整流电路时，需要选择合适的变压器。
变压器应具有良好的性能和稳定性，能够提供所需的输出功率，并且具有较高的转换效率。
2. 选择合适的二极管在选择二极管时，需要考虑其正向导通特性和反向击穿特性。
应该选择正向导通特性好、反向击穿特性强的二极管。
3. 设计合适的滤波电容滤波电容对于稳定输出电压至关重要。
应该选择容值适当、工作电压高、漏电流小的滤波电容。
4. 保证输出负载稳定为了保证输出负载的稳定性，可以采用稳压二极管、调节管等元件进行调节，以确保输出电压不会随着负载变化而发生明显的波动。
四、常见问题及解决方法1. 输出电压波动较大可能是因为滤波电容容值过小或者漏电流较大导致的。
可以通过增加滤波电容或更换更好的滤波电容来解决这个问题。
2. 输出功率不足可能是因为变压器选择不合适或者二极管承受不了高功率导致的。
可以通过更换合适的变压器或者使用承受更高功率的二极管来解决这个问题。
3. 温度过高可能是因为二极管工作时产生大量热量导致的。
可以通过改善散热条件或者使用承受高温的元件来解决这个问题。
五、总结精密半波整流电路是一种常用的电源电路，其设计需要考虑多方面因素，包括变压器、二极管、滤波电容等。
在实际应用中，可能会出现输出电压波动、输出功率不足、温度过高等问题，需要根据具体情况进行相应的解决方法。
半波整流电路
感谢观看
பைடு நூலகம்
电路工作过程：在u2正半周（ωt=0~π），二极管加正向偏压而导通，有电流iL通过负载电阻RL。因为将二 极管看作理想器件，所有RL上的电压uL与u2的正半周电压基本相同。
电路组成
单相半波整流电路（Half wave rectifier）如图1所示，图1中T为电源变压器（Power transformer）， RL为电阻性负载。
半波整流电路
利用二极管单向导通特性进行整流的常 见电路
01 简介
03 工作原理 05 相关实验
目录
02 电路组成 04 全波整流
半波整流电路是一种利用二极管的单向导通特性来进行整流的常见电路，除去半周、剩下半周的整流方法， 叫半波整流。作用是将交流电转换为直流电，也就是整流。
简介
市电（交流电）变为稳定的直流电需经过变压、整流、滤波和稳压四个过程。
利用二极管的单向导电性，将大小和方向都随时间变化的工频交流电变换成单方向的脉动直流电的过程称为 整流。半波整流后因为丢弃了交流电的一半波形，所以输出电压大致约为原电压的一半，比如输入为24V交流电 压，经半波整流后，输出直流电压约为12 V。
有时将变压器、整流电路和滤波电路一起统称为整流器。
半波整流：变压器的次级绕组与负载相接，中间串联一个整流二极管，就是半波整流。利用二极管的单向导 电性，只有半个周期内有电流流过负载，另半个周期被二极管所阻，没有电流。这种电路，变压器中有直流分量 流过，降低了变压器的效率；整流电流的脉动成分太大，对滤波电路的要求高。只适用于小电流整流电路。
相关实验
实验目的 (1)掌握单结晶体管触发电路的调试步骤和方法。 (2)掌握单相半波可控整流电路在电阻负载及电阻电感性负载时的工作。 (3)了解续流二极管的作用。 实验线路及原理 单结晶体管触发电路的工作原理及线路图已在 1-3节中作过介绍。将 DJK03挂件上的单结晶体管触发电路的 输出端“ G ”和“ K ”接到 DJK02挂件面板上的反桥中的任意一个晶闸管的门极和阴极，并将相应的触发脉冲 的钮子开关关闭（防止误触发）， R负载用 DK04滑线变阻器接成并联形式。二极管 VD1和开关 S1均在 DJK06 挂件上，电感 L d在 DJK02面板上，有 100mH、 200mH、 700mH三档可供选择，本实验中选用 700mH。直流电 压表及直流电流表从 DJK02挂件上得到。 实验内容 (1)单结晶体管触发电路的调试。
半波整流电路原理图
半波整流电路原理图
半波整流电路
图1半波整流电路
图1是一种最简略的整流电路。
它由电源变压器B、整流二极管D和负载电阻Rfz构成。
变压器把市电电压改换为所需求的交变电压e2，D再把沟通电改换为脉动直流电。
下面从图2的波形图上看看二极管是怎么整流的。
图2整流波形
变压器次级电压e2，是一个方向和巨细都随时刻改动的正弦波电压，它的波形如图2（a）所示。
在0～pi;时刻内，e2为正半周即变压器上端为正下端为负。
此刻整流二极管接受正向电压而导通，e2经过它加在负载电阻Rfz上，在pi;～2pi;时刻内，e2为负半周，变压器次级下端为正，上端为负。
这时D接受反向电压，不导通，Rfz上无电压。
在2pi;～3pi;时刻内，重复0～pi;时刻的进程，而在3pi;～4pi;时刻内，又重复pi;～2pi;时刻的进程这么重复下去，沟通电的负半周就被削掉了，只需正半周经过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图2（b）所示，到达了整流的意图，可是，负载电压Usc。
以及负载电流的巨细还随时刻而改动，因而，通常称它为脉动直流。
这种除掉半周、留下半周的整流办法，叫半波整流。
不丑陋出，半波整说是以献身一半沟通为价值而沟通整流作用的，电流运用率很低（核算标明，整流得出的半波电压在悉数周期内的均匀值，即负载上的直流电压Usc=0.45e2）因而常用在高电压、小电流的场合，而在通常无线电设备中很少选用。
半波整流电路原理图
半波整流电路原理图
半波整流电路是一种常见的电子电路，它可以将交流电信号转换为直流电信号。
在很多电子设备中，我们都会用到半波整流电路，比如手机充电器、电脑电源等等。
本文将介绍半波整流电路的原理图及其工作原理。
首先，让我们来看一下半波整流电路的原理图。
在原理图中，我们可以看到一
个二极管和一个负载电阻。
交流电信号通过二极管，然后经过负载电阻，最终输出为直流电信号。
这就是一个简单的半波整流电路的原理图。
接下来，我们来详细解释一下半波整流电路的工作原理。
当输入的交流电信号
为正半周时，二极管导通，电流经过负载电阻，输出为正向的直流电信号；当输入的交流电信号为负半周时，二极管截止，电流无法通过，输出为零。
这样一来，我们就可以将交流电信号转换为直流电信号。
半波整流电路的工作原理非常简单易懂，但是它在实际应用中有着非常重要的
作用。
比如在手机充电器中，我们需要将交流电转换为直流电来给手机充电；在电脑电源中，我们也需要使用半波整流电路来将交流电转换为直流电，以供电脑正常工作。
总的来说，半波整流电路是一种非常常见且重要的电子电路，它可以将交流电
转换为直流电，应用广泛。
通过本文的介绍，相信大家对半波整流电路的原理图及其工作原理有了更加深入的了解。
希望本文能够对大家有所帮助，谢谢阅读！。
精密半波整流电路
精密半波整流电路精密半波整流电路是一种常见的电子电路，用于将交流电转化为直流电。
在这篇文章中，我将详细介绍精密半波整流电路的原理、特点和应用。
一、原理精密半波整流电路利用二极管的单向导电性质，将交流电信号的负半周部分切除，只保留正半周部分，从而实现直流电的输出。
它由一个二极管和一个负载电阻组成，二极管的正极接入交流电源，负极接入负载电阻，负载电阻的另一端接地。
当交流电为正半周时，二极管导通，电流经过负载电阻到达地；当交流电为负半周时，二极管截止，电流无法通过，负载电阻处于断开状态。
二、特点1. 精密半波整流电路具有简单的结构，只需要一个二极管和一个负载电阻即可实现整流功能。
2. 由于只有一个二极管的压降损耗，精密半波整流电路的效率较高，能够更好地转化电能。
3. 精密半波整流电路对输入电压的变化较为敏感，能够实时响应并输出相应的直流电压。
4. 由于只有一个二极管的导通损耗，精密半波整流电路的输出电压波动较小，能够提供稳定的直流电源。
5. 精密半波整流电路适用于对直流电压要求较高的场合，如精密仪器、电子设备等。
三、应用精密半波整流电路在实际应用中有着广泛的用途。
1. 在电子测量设备中，精密半波整流电路常用于电压测量、电流测量等功能模块，能够提供稳定的直流电源，保证测量结果的准确性。
2. 在通信设备中，精密半波整流电路常用于电源模块，为其他电路提供稳定的直流电源，保证通信设备的正常工作。
3. 在工业自动化控制系统中，精密半波整流电路常用于电流驱动模块，能够将交流电转化为直流电，为电动机、执行器等提供稳定的驱动电源。
4. 在电子制造业中，精密半波整流电路常用于电源供应模块，能够为电路板、芯片等提供稳定的工作电压，保证产品的质量和可靠性。
总结：精密半波整流电路是一种常见的电子电路，通过利用二极管的单向导电性质，将交流电转化为直流电。
它具有简单的结构、高效率、稳定的输出电压等特点，适用于对直流电压要求较高的场合。
自己总结的精密半波整流电路
传统的半波整流的缺点如下所示：
在如图（745）(a)所示的半波整流电路中，由于二极管的伏安特性如图(b)所示，当输入电压u I幅值小于二极管的开启电压U on时，二极管在信号的整个周期均处于截止状态，输出电压始终为零。
即使u I幅值足够大，输出电压也只反映u I大于U on的那部分电压的大小。
因此，该电路不能对微弱信号整流。
现在用放大器做精密的整流电路：
如图（746）(a)所示，其工作原理：
当uI>0时，必然使集成运放的输出u/O<0，从而导致二极管D2导通，D1截止，电路实现反相比例运算，输出电压
当uI<0时，必然使集成运放的输出u/O>0，从而导致二极管D1导通，D2截止，Rf中电流为零，因此输出电压uO=0。
uI和uO的波形如图(b)所示
这里有一个变化，如下图所示：
如图是反相精密整流检波电路，当Vi大于零时，我们知道，运放的输出V0小于0，二极管D1导通，D2截止。
输出电路V0为零；当V1小于0时，Voa大于零，D1截止，D2导通，V0=（-R1/R2）*V1，实现了半波整流。
还有一个改进版，如下：
这个图省去了一个二极管却达到了相同的功能，这是我们硬件设计所追求的，用最简单的电路实现所需求的功能
这几个电路图的不同点就是正半轴输出或者负半轴输出。
原理是一样的！。
半波全波精密检波整流电路
实验四半波/全波精密检波整流电路一、实验目的：1.1、了解精密半波/全波检波整流电路的工作原理；1.2、了解精密半波/全波检波整流电路正常工作的条件。
二、实验内容：2.1 精密半波检波整流电路是一种由集成运算放大器构成的精密检波电路。
它是由半波整流器(如图8-1所示,由芯片UiA及其附属元件组成)和低通滤波器(如图8-1所示,由芯片UiB及其附属元件组成) 组成。
2.2 精密半波检波整流电路正常工作的条件：2.2.1 运放的输出电压大于二极管的正向电压。
即D1 和 D2 总是一个导通，另一个截止，这样电路就能正常检波。
2.2.2 电路所要求的最小输入电压峰值为Ud/Au (UD 为二极管的正向电压,Au=Rf/R1)。
实验电路图如下：4-1精密半波检波整流电路2.3 所需元件与设备：LF358两片;10K（棕黑橙）电阻5个;IN4148二极管两个;电容103一个;2.4 实验步骤：（1）按精密半波检波整流电路图接好线路；（2）接通电源，IN1输入正弦波，在DRVI中分别观察IN1点、OUT1两处的输出波形。
（3）当In1>0 时，Out1<0 ,D2导通，D1 截止，运放工作在深度负反馈状态。
（4）当In1< 0 时，Out1> 0 , D2截止，D1导通，构成反相比例放大器。
（5）把电路的两个二极管反向，观察输出波形。
（6）把In1输入换成调幅波，分别观察In1点、Out1两处的输出波形,同时与上面所做的正弦波时间的两处波形进行比较。
（7）在精密半波检波整流电路的基础上，加一级加法运算放大器，就组成了精密全波整流电路。
精密全波检波整流电路2.5 所需元件与设备：LF358两片;10K（棕黑黑红棕）电阻5个;IN4148二极管两个;电容103一个;2.6 实验步骤：（1）按精密全波检波整流电路图接好线路；（2）接通电源，In2输入调幅波，在DRVI中观测输出波形Out2（或用视波器进行观测）。
11 精密半波整流
?两个二极管反接如何?
工作原理: 当ui>0, D1导通,D2截止.uo=0, 反之,当ui<0, D1截止, D2导通,uo=(-R2/R1)ui
简单二极管半波整流与精密二极管半波整流的虚拟实验
简单二极管 半波整流
精密二极管 Βιβλιοθήκη 波整流运放构成的精密二极管电路(A)--精密半波整流
谢谢收看和听讲, 欢迎下次再相见!
简单二极管半波整流与精密二极管半波整流的虚拟实验简单二极管半波整流精密二极管半波整流谢谢收看和听讲欢迎下次再相见
1. 运放构成的精密二极管 电路(A)--精密半波整流
<<西电丝路云课堂>>
1.精密半波整流电路
一般二极管整流电路存在的问题: ▲存在死区电压,▲指数特性起始部分弯曲,
存在限幅模糊现象.故一般二极管整流电路不适合小信号整流和限幅! 加运放可克服上述问题!为什么?
精密半波整流电路
精密半波整流电路一、引言精密半波整流电路是一种常见的电子电路，能够将交流电信号转换为直流电信号。
本文将对精密半波整流电路进行全面、详细、完整且深入地探讨。
二、精密半波整流电路的作用与原理精密半波整流电路的作用是将输入的交流电信号转换为单方向的直流电信号，并且尽量减小输出波形的波动。
其原理可以概括为以下几个步骤： 1. 输入的交流电信号经过输入滤波器进行滤波，去除高频噪声。
2. 经过滤波后的信号进入半波整流电路。
半波整流电路通过一个二极管将输入信号的负半周期去除，只保留正半周期的信号。
3. 在半波整流电路输出的正半周期信号上，经过滤波器进一步进行滤波，使得输出的直流电信号更加稳定。
4. 最终得到的输出信号即为精密半波整流电路的输出。
三、精密半波整流电路的设计与实现精密半波整流电路的设计需要考虑多个因素，包括输入信号的频率范围、输出直流电的稳定性与精确度等。
以下是一个常见的精密半波整流电路的设计步骤：3.1 选择二极管选择合适的二极管是设计一个稳定而可靠的精密半波整流电路的首要步骤。
常见的选择因素包括二极管的额定功率、最大正向电压降、最大反向电压和最大可承受电流等。
3.2 设计输入滤波器输入滤波器的作用是去除输入信号中的高频噪声，使得输入信号更加稳定。
常见的输入滤波器设计包括使用电感、电容等元件构成。
3.3 设计输出滤波器输出滤波器的作用是进一步滤除半波整流电路输出信号中的剩余交流成分，使得输出的直流电信号更加纯净和稳定。
输出滤波器的设计也需要考虑输出信号的精度和稳定性要求。
3.4 设计负载电阻负载电阻的选择需要根据具体应用场景来确定。
负载电阻决定了整流电路的输出电流和负载电压。
同时，负载电阻也应考虑功耗和热稳定性等因素。
四、优化精密半波整流电路的方法为了进一步提高精密半波整流电路的性能，可以采用以下一些优化方法： 1. 选择更高质量的二极管和其他元器件，以提高整流电路的稳定性和可靠性。
2. 使用更先进的滤波技术，如使用有源滤波器等，以进一步减小输出直流信号的波动。
精密正负半波整流电路
精密正半波整流电路：当 vi<0 时，瞬间（这个时间非常非常短）D1，D2 是处于截止状态（看二极管的伏安特性） 运放反馈回路还没有建立。
运放处于开环工作状态，所以运放的输出电压 Vo`为正，并且以 摆率往正电源上升，当运放输出电压大于二极管导通电压，约为即 vo-vi>=0.6V 时，由于运 放反相端电压为 Vi，是负电压。
所以 D1 截止 D2 导通。
此时，负反馈回路建立，是运放输 出端→D2→R2→R1→VI.相当于反相比例放大器，其输出电压 Vo= -（R2／R1）Vi 当 vi > 0 时，瞬间（这个时间非常非常短）D1，D2 是处于截止状态（看二极管的伏安特性） 运放反馈回路还没有建立。
运放处于开环工作状态，所以运放的输出电压 Vo`为负，并且以 摆率往负电源下降，当运放输出电压大于二极管导通电压，约为即 vi-vo>=0.6V 时，由于运 放反相端电压为 Vi，是正电压。
所以 D1 导通 D2 截止。
此时，其中反馈回路建立，运放反 相端电压为 0，R2 无电流通过，运放输出端被钳位在-0.6V 左右。
所以 Vo = 0， 综上：该电路输出正半波。
原理图如图R3R2 10k V3 VOFF = 0 VAMPL = 5 FREQ = 100VAD110kVSS D1N4148 U1B 4 V6 R7 5 5k 8 VCC 正半波整流电路 + LM358 7BD2CRLV 10kOUT V+D1N4148V000PDF 文件使用 "pdfFactory Pro" 试用版本创建 仿真波形如图10V5V0V-5V 0s V(V3:+) V(D2:2)5ms V(D1:2)10ms15ms Time20ms25ms30ms绿色的时输入电压，红色的是输出电压，蓝色的时运放输出端的波形。
5.0V0V-5.0V 0s V(V3:+) V(D2:2)5ms10ms15ms Time20ms25ms30ms绿色是输入电压，红色是输出电压600mV400mV0V-400mV-600mV 4.95ms 4.96ms V(V3:+) V(D2:2)4.97ms V(D1:2)4.98ms4.99ms5.00ms Time5.01ms5.02ms5.03ms5.04ms5.05ms交界处波形，绿色为信号源波形，红色为输出波形，蓝色为运放输出端波形。
精密整流电路汇总
常见全波精密整流电路形式：（1）精密全波整流电路之一图3 精密全波整流电路之一如图3中的a电路所示，N1及外围电路构成正半波输入2倍压反相整流放大电路，N2为反相求和电路。
若输入信号峰值为±2V的正弦波信号电压，则a 点输出为-4V对应输入正半波的电压信号；此信号经在N1反相输入端与输入信号相加（－4V+2V=-2V），得到-2V的脉动直流（在后级电路需要正的采样电压时）输入信号，又经N2反相求和电路，得到2V脉动直流信号。
电路起到全波或桥式整流电路同样的作用，但整流线性和精度得到保障。
该电路形式比之图3电路，采用一级反相加法器，为实用电路。
另外，若令R1=R2=R4=R5，令R3=1/2R1，将偏置电路的参数改变后，电路全波整流性能仍然是相同的。
同一功能电路，可以有多种设计模式，正所谓条条大道通罗马。
（2）精密全波整流电路之二图4 精密全波整流电路之二将图4全波整流电路的工作原理简述如下：输入正半波期间（Vi》0），N1输入端电压《0，D1通，D2断；同时正向输入电压送入N2同相输入端，D3、D4通。
此时等效为电压跟随器电路，将正半波信号输送到Vo端，即Vi=Vo。
在输入负半波期间（Vi《0），N1的输出端》0，D1断，D2通；N2因输入负半波导致D4断，D3通，输出信号回路被阻断。
此时N1变身为反相器电路，将输入负半波倒相后送至Vo端。
利用D1~D2的单向导电——通、断特性与放大器配合，巧妙地完成了全波整流任务。
（3）精密全波整流电路之三图5 精密全波整流电路之三将图5电路简述一下：此为高输入阻抗（输入信号进入N1、N2的同相输入端，输入信号电流近于零）全波整流电路，输入正半波期间，D1通，D2断，N2（此时为电压跟随器）将输入正半波送至Vo端；输入负半波期间，D1断，D2通，N1此时变身为2倍压同相放大器，其输出信号电压向Vi信号同时送入N2（此时变身为减法器），经相减后输出负向的全波整流电压。
精密半波整流器实训报告
一、引言随着科技的不断发展，电子技术在各个领域得到了广泛应用。
整流电路作为电子技术中的重要组成部分，是实现直流供电的关键。
半波整流电路因其结构简单、成本低廉等优点，在许多场合被广泛应用。
本次实训旨在通过实际操作，深入了解半波整流电路的工作原理，掌握其设计方法和调试技巧，为今后从事相关领域的工作打下坚实基础。
二、实训目的1. 理解半波整流电路的工作原理；2. 掌握半波整流电路的设计方法；3. 学会使用相关仪器进行电路调试；4. 提高动手能力和实践操作技能。
三、实训内容1. 半波整流电路原理分析半波整流电路主要由一个二极管和一个负载组成。
当交流电压经过二极管时，只有半个周期的电流可以通过负载，从而实现整流。
半波整流电路的输出电压为输入电压的峰值的一半，其波形为单向脉动直流电压。
2. 半波整流电路设计（1）选择合适的二极管：根据输入电压和输出电流的要求，选择具有较高整流效率和耐压能力的二极管。
（2）确定负载电阻：根据输出电压和输出电流的要求，计算负载电阻的阻值。
（3）计算滤波电容：为了减小输出电压的纹波，需要选择合适的滤波电容。
滤波电容的容量大小与负载电流、负载电阻和输入电压有关。
3. 仪器使用与调试（1）使用示波器观察输入电压和输出电压的波形，验证半波整流电路的工作原理。
（2）使用万用表测量输出电压和输出电流，验证电路的输出性能。
（3）调整滤波电容，观察输出电压纹波的变化，优化电路性能。
四、实训结果与分析1. 实训结果通过本次实训，成功搭建了半波整流电路，并对其进行了调试。
输入电压为正弦波，输出电压为单向脉动直流电压，输出电流与负载电阻成正比。
2. 结果分析（1）半波整流电路能够实现输入交流电压到输出直流电压的转换，满足实际应用需求。
（2）电路的输出电压和输出电流符合设计要求，说明电路设计合理。
（3）通过调整滤波电容，可以有效减小输出电压的纹波，提高电路的稳定性。
五、总结本次实训通过对半波整流电路的原理分析、设计方法和调试技巧的学习，使我对整流电路有了更深入的了解。
总结半波整流
总结半波整流什么是半波整流？半波整流是一种电子电路设计技术，用于将交流电信号转换为直流电信号。
它通过只使用信号的正半周期或负半周期来改变电流的流动方向，从而实现电流向一个方向流动的效果。
半波整流工作原理半波整流电路主要由一个二极管和一个负载电阻组成。
当输入信号为正半周期时，二极管导通，电流从二极管的正极端流向负极端，负载电阻得到电流供电。
而在输入信号的负半周期时，二极管处于反向偏置状态，不导通，负载电阻得不到电流供电。
半波整流的优点和缺点优点•简单实用：半波整流电路的结构简单，只需要一个二极管和一个负载电阻，成本低廉。
•适用范围广：半波整流电路可用于对于电源的频率范围广泛，对计算机设备、通信设备、变压器等电子器件都有适用性。
•低功耗：半波整流电路的功耗相对较低，不会造成额外能源浪费。
缺点•效率低：半波整流电路的效率相对较低，因为只有输入信号的正半周期可以被利用，而负半周期的能量则会被浪费掉。
•产生的涟漪较大：半波整流电路在输出端会产生较大的涟漪电压，对一些对电压稳定性有较高要求的设备可能不太适用。
半波整流的应用领域半波整流电路的应用非常广泛，以下是一些常见的应用领域：电源转换器半波整流电路在电源转换器和稳压器中被广泛使用。
它可以将交流电源转换为直流电源，为电子设备提供稳定的电源供应。
过压保护电路半波整流电路也可以用作过压保护电路的一部分。
当输入电压超过安全范围时，半波整流电路可以将过压的部分抑制，保护设备的安全运行。
光伏系统在太阳能光伏系统中，半波整流电路可用于将太阳能电池板输出的交流电转换为直流电，以供电给其他设备或储存于电池中。
总结半波整流是一种简单而实用的电子电路设计技术，可以将交流电信号转换为直流电信号。
它的优点包括结构简单、适用范围广和低功耗，但效率较低且产生涟漪较大。
半波整流广泛应用于电源转换器、过压保护电路和光伏系统等领域。
无论是在什么应用场景下，半波整流都发挥着重要的作用。
