什么原因导致端子断裂？ 端子断裂失效分析

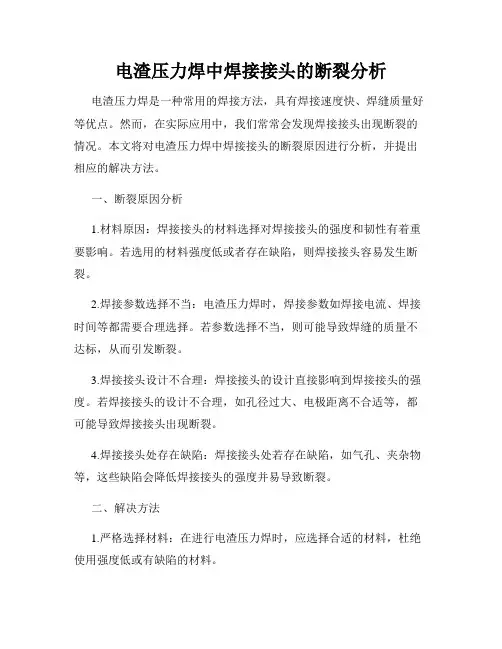

电渣压力焊中焊接接头的断裂分析
电渣压力焊中焊接接头的断裂分析电渣压力焊是一种常用的焊接方法，具有焊接速度快、焊缝质量好等优点。
然而，在实际应用中，我们常常会发现焊接接头出现断裂的情况。
本文将对电渣压力焊中焊接接头的断裂原因进行分析，并提出相应的解决方法。
一、断裂原因分析1.材料原因：焊接接头的材料选择对焊接接头的强度和韧性有着重要影响。
若选用的材料强度低或者存在缺陷，则焊接接头容易发生断裂。
2.焊接参数选择不当：电渣压力焊时，焊接参数如焊接电流、焊接时间等都需要合理选择。
若参数选择不当，则可能导致焊缝的质量不达标，从而引发断裂。
3.焊接接头设计不合理：焊接接头的设计直接影响到焊接接头的强度。
若焊接接头的设计不合理，如孔径过大、电极距离不合适等，都可能导致焊接接头出现断裂。
4.焊接接头处存在缺陷：焊接接头处若存在缺陷，如气孔、夹杂物等，这些缺陷会降低焊接接头的强度并易导致断裂。
二、解决方法1.严格选择材料：在进行电渣压力焊时，应选择合适的材料，杜绝使用强度低或有缺陷的材料。
2.合理选择焊接参数：根据工件的要求和焊接材料的特性，合理选择焊接参数，确保焊接接头的质量。
3.优化焊接接头设计：在进行焊接接头设计时，应根据实际需求，合理确定焊接接头的尺寸和形状，确保焊接接头的强度。
4.增加焊接接头检测：在焊接接头制作过程中，应加强对焊接接头的检测。
采用无损检测技术，及时发现焊接接头中的缺陷，并采取相应的措施予以修复，避免出现断裂。
5.提高焊接工艺水平：加强焊接工人的培训，提高他们的焊接技术水平，确保焊接操作规范化。
6.采用适当的焊接方法：对于特殊工件或特殊材料，应选用适合的焊接方法，以确保焊接接头的质量和强度。
三、结语电渣压力焊中焊接接头的断裂问题，是影响焊接质量和工件强度的重要因素。
通过合理选择材料、优化焊接接头设计以及改善焊接工艺水平等措施，可以有效地预防和解决断裂问题，提高焊接接头的质量和可靠性。
只有在全面了解断裂原因的基础上，才能有针对性地采取措施，确保焊接接头的牢固和稳定。
接线端子常见的故障
接线端子常见的故障接线端子是指用于接线传输电能信号的连接器，它的主要作用是保证电能信号的传输和连接的稳定性。
然而，在使用过程中，我们通常会遇到一些常见的接线端子故障，本文将对这些故障进行介绍和分析。
一、接线端子脱落接线端子的脱落是接线过程中最常见的故障之一。
脱落的原因可能是设计不合理、安装不当或者是连接松动。
在解决这个问题时，我们需要重新安装接线端子或调整其紧固度，确保它在使用过程中稳定可靠。
二、接线端子连接不稳定接线端子连接不稳定，通常是由于断路或者阻塞造成的。
断路一般是由于接线端子中断或者是电线破裂所造成的；阻塞则是由于接头锈蚀或沉积物所造成的。
我们需要对接头进行清洁或者替换，确保电能信号能够顺畅地通过连接器。
三、接线端子短路接线端子短路一般是由于接线过程中没有正确区分电极的正负极所造成的。
在解决这个问题时，我们需要重新安装接线端子，并按照正确的方式进行连接。
四、接线端子电缆损坏接线端子电缆损坏，通常是由于磨损、被动或被动防御性破坏所造成的。
我们可以使用绝缘胶带或其他绝缘材料来弥补损伤，或者是替换整个电缆。
五、接线端子过热接线端子过热通常是由于连接器嵌入不深或电流过载所造成的。
我们需要调整连接器深度或降低电流载荷，从而防止接线端子过热。
六、接线端子关键部件锈蚀接线端子关键部件锈蚀，通常是由于潮湿的工作环境或者使用时间过长所造成的。
我们可以选择使用防腐材料来涂抹连接器，并定期进行检查和维护，以确保接线端子的正常使用。
七、接线端子接口接头松动接线端子接口接头松动，通常是由于长时间使用、机械振动或者是温度变化所造成的。
我们需要检查接口接头的紧固度，确保其在使用过程中稳定可靠。
总之，接线端子的故障是非常常见的，因此在使用过程中需要加强防护和维护，避免故障的发生。
在保证电能信号传输的同时，也能够延长接线端子的使用寿命。
端子断线不良8D报告
Completion Date:
Superintendent:
D7. PREVENT RECURRENCE (系統預防對策):
将不良图片做成<<质量通知单>>,并订于<制造规格>后,对作业员进 行岗前倡导,供后续每批生产作业员了解客户反映状况,制程生产作 重点确认.
2019-12-07
程刚祥
客户:群光 品名: 095-0xxxxx-B04
缺陷:端子脱落
供应商： 制 作; 日 期: 2019-12-07
报告大纲
成立团队 现象描述 原因分析 改善对策
D1: ESTABLISH TEAMS (組成小組)
专案小組
部门
Convenor(召集人)
制造课
Team
Members (小組成員)
品保课 业务
工程部
成員
田务。
梁小利
机台量产出现异常时分析改善处理，人员作业安排/培训/督 导。
程刚祥 宋汉婷
杨华 郭金香 刘智海
郑金春
对品质日常工作策划/安排/落实进行监督分析确认,标准推动 品质执行，及品质人员督导与培训.
客端反饋資料匯整，客戶抱怨事項處理,内部品质推动，品 质检讨会召开，标准培训及异常分析评估/确认执行稽核.
3、HOUSING这端也按照USB头一样摇到根部，重点检查是否异常。
2019-12-07
程刚祥
佐
证
资
料
before
改善后
after
Validation and system prevention (效果验证及系统预防)
D6.IMPLEMENT CORRECTIVE ACTIONS： (執行改善對策並驗證有效性) 按改善对策执行，并对这款产品进行连续三批追踪确认.
电机接线端子断裂原因及改善措施
电机接线端子断裂原因及改善措施电机接线端子断裂是电机工作中常见的故障之一，它可能会导致电机无法正常工作，甚至引起电机短路、火灾等严重后果。
本文将从接线端子断裂的原因和改善措施两个方面进行论述。
一、电机接线端子断裂的原因1.材料质量差：接线端子的质量差是导致其断裂的主要原因之一。
如果使用的接线端子材料质量不达标，容易出现断裂情况。
2.接线端子连接不牢固：接线端子连接不牢固也是导致其断裂的原因之一。
如果接线端子连接不牢固，可能会在电机运行时产生振动和冲击，从而导致接线端子断裂。
3.绝缘层破损：接线端子的绝缘层如果破损，容易导致电流短路，并加剧接线端子的磨损，最终导致其断裂。
4.电流过大：如果电机的工作电流超过接线端子的额定电流，接线端子容易产生过大的电流热量，造成其断裂。
二、改善措施1.选择高质量的接线端子：解决接线端子断裂的关键是选择高质量的接线端子。
在选购接线端子时，应注意选择具有良好材质和高耐久性的产品，以确保其承受电流和振动冲击的能力。
2.加固接线端子的连接：为了确保接线端子连接牢固，在连接接线端子时，应按照正确的接线方法进行连接，使用专用的接线工具，并加强对接线端子的固定和紧固力度。
可以采用螺丝、铆钉等方式保证端子的牢固连接。
3.提高绝缘层的质量：为了防止绝缘层破损导致接线端子断裂，应注意选择具有良好绝缘性能的接线端子。
在使用过程中，还应定期检查绝缘层的完整性，并及时更换破损的绝缘层。
4.合理设计电机参数：在电机的设计过程中，应合理确定电流值，避免超过接线端子的额定电流。
如果必须超过其额定电流，应提前选用额定电流较大的接线端子，确保其安全使用。
5.定期维护检查：定期对电机进行维护和检查，尤其是对接线端子进行检查，防止出现磨损、松动、绝缘层破损等情况。
及时处理接线端子存在的问题，以避免其断裂导致电机故障。
总结：电机接线端子断裂是电机工作中容易出现的故障之一，其原因多种多样。
为了防止接线端子断裂，我们建议选择高质量的接线端子，加固接线端子的连接，提高绝缘层的质量，合理设计电机参数，并定期维护检查。
焊接工艺中的焊接接头失效与破坏机制分析
焊接工艺中的焊接接头失效与破坏机制分析焊接是一种常用的金属连接方法，在工业生产中得到广泛应用。
然而，焊接接头在使用过程中可能出现失效和破坏的情况，这对于焊接工艺的优化和质量控制具有重要意义。
本文将对焊接接头失效和破坏的机制进行分析，以期为焊接工艺改进提供参考。
一、焊接接头失效机制1. 焊接接头的力学失效焊接接头在受力过程中可能发生力学失效，主要包括断裂和变形两种情况。
断裂失效是指焊接接头在受到过大的外力作用下发生断裂。
焊接接头的断裂通常发生在焊缝或焊接处，其破坏机制主要有拉断、剪切和撕裂等。
断裂的原因可能是焊接接头的设计不合理、焊缝质量不达标或焊接材料的强度不足等。
变形失效是指焊接接头在受到外力作用后发生形状改变，影响其正常工作。
焊接接头的变形通常表现为弯曲、扭曲或塑性变形等。
变形失效的原因主要是焊接接头的结构设计不合理、焊接时产生了过大的应力或焊接材料的塑性变形能力不足等。
2. 焊接接头的热失效焊接接头在焊接过程中会受到高温热源的作用，可能导致热失效的发生。
热裂纹是一种常见的焊接接头热失效形式，其主要原因是焊接接头在焊接过程中受到了热应力的影响，导致金属发生裂纹。
热裂纹可以分为固溶相裂纹、热影响区裂纹和焊缝内裂纹等多种类型。
焊接接头还可能发生热变形失效，即焊接接头在焊接过程中受到了热膨胀的影响，导致形状改变。
热变形失效通常是由于焊接接头受热后温度分布不均匀或受到了约束等原因引起的。
二、焊接接头破坏机制1. 焊缝破坏焊缝是焊接接头中最容易出现破坏的部位之一。
焊缝的破坏机制包括断裂、变形和裂纹等。
断裂是指焊缝在受到外力作用下发生破裂。
焊缝的断裂主要取决于焊缝的设计、焊缝的质量以及焊接材料的性能。
如果焊缝的尺寸设计不合理、焊缝的质量不过关或焊接材料的强度不够，都可能导致焊缝的断裂。
变形是指焊缝在受到外力作用后发生形状改变。
焊缝的变形主要与焊接接头的受力情况、焊接材料的性能以及焊接工艺的参数有关。
当焊接接头受到过大的力作用或焊接材料的塑性变形能力不足时，焊缝容易出现变形现象。
关于电镀后端子易断之分析
关于电镀后端子易断之分析电镀后端子易断是指在电镀工艺后的电子产品连接端子部分容易发生断裂的情况。
电镀后端子易断问题在实际应用中经常出现，给产品的使用带来了一定的困扰。
为了解决这个问题，本文将从以下几个方面进行分析。
首先，电镀后端子易断问题与电镀工艺有关。
电镀是一种通过电化学方法在金属表面形成一层金属膜的工艺，可以提高金属的耐腐蚀性、导电性和美观性。
然而，电镀过程中会使端子的几何形状发生变化，端子变得更薄且更加脆弱。
这样一来，当产品连接过程中出现外力或振动等作用时，容易导致端子断裂。
其次，电镀后端子易断问题还与产品设计有关。
在产品设计阶段，如果没有考虑到电镀后端子易断的问题，或者没有充分预留适当的连接空间，很容易导致端子过度弯曲或应力集中，从而加剧断裂的风险。
此外，如果产品连接部分的设计过于薄弱或者过于灵活，也会导致端子易于断裂。
另外，电镀后端子易断问题还与使用环境有关。
在使用过程中，电子产品会面临各种各样的环境因素，如温湿度变化、震动、冲击等。
这些因素会对端子造成不同程度的影响，从而导致端子易断。
特别是在高温高湿度环境下，电镀层容易受到腐蚀，从而加速端子断裂的速度。
在解决电镀后端子易断问题时，可以从以下几个方面进行改进。
首先，可以改进电镀工艺，采用更合适的电镀方法和参数，以减少对端子造成的不利影响。
其次，可以改进产品设计，通过优化连接结构和几何形状，减小断裂的风险。
同时，还可以采用高强度材料、增加端子的粗糙度等方法，提升端子的抗断裂能力。
另外，可以对产品进行可靠性测试，模拟不同的使用环境条件，从而找出断裂问题的根本原因，并进行相应的改进措施。
综上所述，电镀后端子易断问题是一个复杂的问题，涉及到电镀工艺、产品设计和使用环境等多个方面。
只有通过综合考虑这些因素，并进行相应的改进措施，才能解决电镀后端子易断问题，提高电子产品的可靠性和使用寿命。
端子断裂失效分析
端子断裂失效分析美信检测失效分析实验室1. 案例背景失效样品为某汽车接地线束的固定端子，生产流程为：原料铜管→裁剪→冲压成型→表面镀锡→装配→振动试验（19万次）→断裂；其可靠性测试中6个成品经振动试验19万次后其中一个断裂，委托方要求分析该断裂失效端子的失效机理，并给出改进建议。
2. 分析方法简述外观检查中可观察到失效样品断裂的2部分能无缝对接，断裂位置在冲压形成的台阶折线处。
断裂位置正常样品失效样品将失效样品断口用超声波清洗干净，然后在SEM下放大观察断口形貌，高倍下发现断口存在明显的疲劳条带；低倍下观察到断口两侧低中间高，为两侧先开裂再向中间扩展形成的中间凸起断口形貌，结合据委托方提供的样品振动19万次后断裂信息，判断样品为双向高周疲劳断裂模式。
中间凸起失效样品先去镀层，再进行化学成分分析，结果表明失效样品材质为纯铜，材料不存在异常。
失效样品和正常样品分别镶样，进行金相分析，失效样品腐蚀前金相观察未发现明显缺陷，腐蚀后可观察到大变形区域的纤维状α相，小变形量区域为α相组织，伴有较多孪晶；正常样品腐蚀前金相观察发现样品表面的折弯处存在微裂纹，裂纹填充满锡，推断裂纹为冷加工成型造成的，腐蚀后可观察到金相组织为α相组织，伴有较多孪晶。
纤维状α相铜管内壁裂纹从断口分析可知，样品断口形貌主要为高周期疲劳断裂特征，根据客户提供的震动试验资料，样品试验过程是振幅为12mm左右的周期振动，19万次后断裂，符合低应力高疲劳周期的双向高周疲劳断裂特征，两侧裂纹无锡填充，说明为镀锡后开裂，为冷机加工造成应力折叠形成的开裂。
从化学成分可知失效样品的铜含量在99.99%，材质为纯铜，材料不存在异常。
从金相图片可知，失效样品与正常样品的金相组织都为α相组织，伴有较多孪晶，为冷机加工残留内应力较大的特征；正常样品可观察到填充锡的微裂纹，为冷机加工缺陷，这些表面微裂纹可能会成为开裂源。
4. 结论样品失效的主要原因为冲压成型形成的台阶折弯处变形量大，伴有大量残余应力，在交替循环弯曲应力作用下成为开裂源继而断裂，为双向高周疲劳断裂模式；高周疲劳断裂一般为偶然现象，不会存在大批量问题。
端子故障分析
线束防电磁干扰设计
3、屏蔽原理介绍 b、静磁屏蔽体（低频有效） 静磁屏蔽体的作用是使磁场限制于屏蔽体内，它是用强磁材料 (通
常是钢 )制成的。由于磁导系数很高，屏蔽体的磁阻很小，因而干扰源 产生的磁通就大部分被限制于强磁屏蔽体中，而只有少数部分进入被屏 蔽空间。
屏蔽体的磁导系数越大及屏蔽体厚度越大，则屏蔽效果越好；屏蔽 体的半径越大 ，则屏蔽效果越差。
电磁屏蔽原理如下：
电磁屏蔽设计措施：铜丝编织屏蔽线。
线束防电磁干扰设计
4、电磁泄露防护设计实例1
影响线束产品屏蔽效果除材料外，电磁泄露是影响产品屏蔽效果的重要因数。而线 束产品电磁泄露的主要部位是防波套与连接器尾部壳体端接位置。
图1设计通过线束外部选用带聚四氟乙烯管的不锈钢丝防波套。不锈钢丝编织的防 波套具有很强的抗拉强度 ，对导线具有很好的保护作用和抗干扰作用。
⑵ 插接器对插过程中y方向（图4）公端子和母端子不对中，母端子露出部分，公端 子易顶在母端子露出部分，程度较轻会造成插接器插拔力偏大，程度严重会造成插接器 插接过程出现端子退针；
②端子和护套配合间隙设计问题（包括间隙过大或过小等）
b、端子插拔力问题
⑴ 为提高端子的导电能力，实践中经常会加大端子的插拔力，这会导致装配困难。 ⑵ 当端子插拔力大于端子在护套中的保持力时，则可能导致插接器对插过程中的端 子退针。
b、材料选择问题
⑴ 按使用材料的初始许用屈服剪应力设计了弹舌结构； ⑵ 材料的许用屈服剪应力应按材料经受插接器可能存在的高温老化、温度-湿度循环 、化学液体腐蚀等试验后的允许值计算。
端子退针
端子在护套中的保持力不合格原因： ②端子采用弹性结构；
a、结构设计问题
⑴ 装配过程中，端子弹舌受力变形； ⑵ 装配到位后，端子弹舌由于受力解除而恢复至原始状态； ⑶ 此种结构能够保证护套对端子的有效定位； ⑷ 当材料选定后，材料的许用剪应力即固定不变； ⑸ 根据上述公式，端子弹舌的屈服强度决定了端子在护套中的保持力； ⑹ 护套和端子的设计间隙不合理，导致剪切面积不足，屈服力不足，保持力不足。
端子不良状况汇总和分析
WIRE加工方式
WIRE用CONNECTOR
絕緣鉚合區
良品圖片
芯線鉚合區
功能區
后視區绝缘占比例为3/2 前視區
卡鉤
1-1.端子向下翹曲:會導致無法穿入 housing,或端子斷裂
1-2.端子向上翹曲:會導致無法穿入 housing或穿入后無法与housing固定
15.端子前端殘留過長,會導致無法 完全插入housing
16.無喇叭口,會導致線材芯線被端 子斷面割斷
17.絕緣壓著部變形,會導致線材易 從端子內抽出
18.絕緣部壓著不足,會導致線材易 從端子內抽出
19.絕緣部開合不良,會導致線材易 從端子內抽出
End . Thanks !!!
8.絕緣過短,會導致端子壓著線材力 不足或絕緣外被從壓著部脫落
9.絕緣過長,會導致芯線被擠斷
10.芯線切斷,會導致端子与線材不 導通
導体部位
11.芯線過短,會導致端子壓著線材 之力不足
12.芯線過長,會導致連接器無法插 入母座
13.芯線斷裂,會導致導通不良
14.端子后端料帶殘留過長,會刺傷 絕緣
2.線材脫皮不良,會導致端子与線材 不導通
3.芯線露出,未全部壓入端子,會導致短 路及降低拉力
4.無倒鉤,會導致無法与housing固 定
5.絕緣部分變形,會導致端子壓著線 材力不足及芯線反折斷
6.端子上部變形,會導致無法与wafer很 好的結合,甚至無法接触導通
7.倒鉤變形,會傷及housing,無法穿入 housing,或無法与housing固定
接线端子常见的致命故障及预防措施
接线端子常见的致命故障及预防措施接线端子是电气设备中重要的连接部件之一，其质量安全直接关系到设备的正常运行和人身安全。
常见的接线端子致命故障有线路松动、短路、烧毁等问题，下面将详细介绍这些问题的原因及预防措施。
一、线路松动问题。
线路松动可能导致接线端子之间的接触不良，进而引发电气设备的故障。
这种情况的原因往往是由于电器设备使用时间长、接线端子锁紧螺母松动或是电器设备受到机械振动导致的。
预防措施：1.定期检查电器设备中的接线端子，对于有松动的连接，应及时进行紧固处理，以确保接触良好。
2.可在接线端子旁边加装防松螺母，并且定期检查和紧固。
二、短路问题。
短路是指两个或者多个导线之间接触到了彼此或接触到其他的导体或外壳，引起两个不同电位之间的瞬间短路，产生电弧而导致电器设备故障。
预防措施：1.设计时应合理布置导线，避免导线的交叉和重叠，尽量减少导线之间的距离，避免短路的发生。
2.在导线之间加装隔离套管或绝缘带进行隔离，防止导线之间的直接接触。
3.在接线端子上使用绝缘材料，例如，绝缘套管、绝缘盖子等，提高接线端子的绝缘性能。
三、烧毁问题。
接线端子烧毁通常是由于接线端子内部接触不良、接触电阻过大、使用电流超过额定电流等原因引起的。
这种情况会严重影响设备的正常使用，造成设备损坏甚至触电事故。
预防措施：1.选择质量可靠的接线端子，具有良好的导电性和导热性能，并能承受相应电流的额定负荷，避免接线端子过载。
2.定期检查接线端子的状态，如发现有接线端子发热等异常情况，应及时进行处理，以避免短路和烧毁。
3.使用专业的工具和技术进行接线端子的安装，确保接线的牢固。
综上所述，接线端子的常见致命故障包括线路松动、短路和烧毁，可能导致电器设备故障和触电事故。
对于这些故障，我们可以通过定期检查、紧固、使用适当的绝缘材料、布线合理以及选择质量可靠的接线端子等预防措施来降低发生概率，保障设备的正常运行和人身安全。
什么原因导致端子断裂？端子断裂失效分析
什么原因导致端⼦断裂？端⼦断裂失效分析⼀站式的材料检测、分析与技术咨询服务什么原因导致端⼦断裂？端⼦断裂失效分析美信检测失效分析实验室1. 案例背景失效样品为某汽车接地线束的固定端⼦，⽣产流程为：原料铜管→裁剪→冲压成型→表⾯镀锡→装配→振动试验（19万次）→断裂；其可靠性测试中6个成品经振动试验19万次后其中⼀个断裂，委托⽅要求分析该断裂失效端⼦的失效机理，并给出改进建议。
2. 分析⽅法简述外观检查中可观察到失效样品断裂的2部分能⽆缝对接，断裂位置在冲压形成的台阶折线处。
⼀站式的材料检测、分析与技术咨询服务将失效样品断⼝⽤超声波清洗⼲净，然后在SEM下放⼤观察断⼝形貌，⾼倍下发现断⼝存在明显的疲劳条带；低倍下观察到断⼝两侧低中间⾼，为两侧先开裂再向中间扩展形成的中间凸起断⼝形貌，结合据委托⽅提供的样品振动19万次后断裂信息，判断样品为双向⾼周疲劳断裂模式。
失效样品先去镀层，再进⾏化学成分分析，结果表明失效样品材质为纯铜，材料不存在异常。
失效样品和正常样品分别镶样，进⾏⾦相分析，失效样品腐蚀前⾦相观察未发现明显缺⼀站式的材料检测、分析与技术咨询服务陷，腐蚀后可观察到⼤变形区域的纤维状α相，⼩变形量区域为α相组织，伴有较多孪晶；正常样品腐蚀前⾦相观察发现样品表⾯的折弯处存在微裂纹，裂纹填充满锡，推断裂纹为冷加⼯成型造成的，腐蚀后可观察到⾦相组织为α相组织，伴有较多孪晶。
3. 分析与讨论从断⼝分析可知，样品断⼝形貌主要为⾼周期疲劳断裂特征，根据客户提供的震动试验资料，样品试验过程是振幅为12mm左右的周期振动，19万次后断裂，符合低应⼒⾼疲劳周期的双向⾼周疲劳断裂特征，两侧裂纹⽆锡填充，说明为镀锡后开裂，为冷机加⼯造成应⼒折叠形成的开裂。
从化学成分可知失效样品的铜含量在99.99%，材质为纯铜，材料不存在异常。
⼀站式的材料检测、分析与技术咨询服务从⾦相图⽚可知，失效样品与正常样品的⾦相组织都为α相组织，伴有较多孪晶，为冷机加⼯残留内应⼒较⼤的特征；正常样品可观察到填充锡的微裂纹，为冷机加⼯缺陷，这些表⾯微裂纹可能会成为开裂源。
金属钎焊接接头断裂机理分析
金属钎焊接接头断裂机理分析金属钎焊接接头是一种常见的金属焊接方法，其在实际工程中应用广泛，具有连接结构简单、加工方便、成本低等优点。
然而，在使用过程中，有时会出现钎焊接头断裂的情况，给产品寿命和性能带来不利影响，因此需要进行断裂机理的分析和解决方案的研究。
钎焊接头断裂机理主要有以下几种：1. 拉伸断裂拉伸断裂是最常见的金属钎焊接接头的断裂形式，这是由于钎焊接头处于受拉应力状态下，在外力超过钎焊接头承受极限时，钎焊接头出现断裂。
这种断裂形式主要与焊接质量和材料的性能有关。
合适的钎焊接头截面设计、选用合适的钎芯材料，并采用适当的焊接工艺，可以提高钎焊接头的承载能力，从而避免拉伸断裂的发生。
2. 剪切断裂剪切断裂是由于剪切应力作用于钎焊接头上，导致其出现剪切裂纹，最终发生断裂。
这种断裂一般出现在搅拌摩擦焊接接头上。
摩擦摩擦搅拌焊接接头的成功率和质量，取决于其工艺参数，包括旋转速度、下压力、搅拌头形状、冷却方式等。
3. 疲劳断裂钎焊接头在长期使用过程中，由于受到交替或重复的载荷作用，会出现疲劳断裂，这是一种由于应力集中、弯曲或变形引起的疲劳裂纹。
疲劳断裂对材料的强度和寿命造成负面影响，因此需要对焊接接头的工作循环进行分析，根据不同需要确定适当的预应力或防止变形措施等。
4. 脆性断裂钎焊接头处在低温及高应力状态下，容易出现脆性断裂现象，这种断裂形式一般发生在高强度玻璃钢、合金钢等材料的焊接中，通常是由于焊接结构的变形或者温度分布不均导致的。
避免脆性断裂的方法之一是在焊接前检验焊接材料的性能，以保证焊接接头的可靠性。
总的来说，钎焊接头的断裂机理是多方面的，包括焊接结构设计、材料的选择、焊接工艺和工作环境等多个方面，只有综合考虑这些因素，才能提高钎焊接头的承载能力和使用寿命，从而实现钎焊接头在实际工程中的有效应用。
焊接接头断裂的失效分析与预测
焊接接头断裂的失效分析与预测随着工业化程度的加深，焊接技术在各个领域的应用越来越广泛，然而焊接接头断裂时常出现，在很多领域都造成了严重的损失。
为了解决这个问题，工程师们需要对焊接接头的失效进行深入的分析与研究，以便预测和预防其发生。
一、断裂的原因1.1 焊接过程的问题焊接接头断裂的原因可能与焊接过程本身有关。
焊接工艺的不当或质量控制不好，很容易导致焊接接头的缺陷或者应力集中。
这些问题可能是由于焊接的操作不规范、清洁不彻底或者焊接材料不适用所致。
如果采用了不合适的焊接参数，比如焊接温度过高、焊接速度过快，也可能导致焊接接头的表面硬度不均，从而增加了其断裂风险。
1.2 使用环境因素此外，强化合金在使用过程中也可能受到轻微的环境影响，如潮湿、高温、腐蚀等。
当接头处于这种条件下，它可能会发生位移或者损坏，导致断裂。
1.3 承受负荷接头的还必须承载一定的负荷，而某些应力集中的结构一旦受到扭矩或压力就很容易断裂。
为了防止这种情况发生，可以采用一些改善接头性能的方法，如改善焊接材料、加强焊接区域、减轻应力集中等措施。
二、用于预测断裂风险的方法2.1 破坏与失效分析破坏和失效分析是评估焊接接头可靠性的有力方法之一。
它对分析焊接接头的断裂机制至关重要。
在破坏分析过程中，需要对接头进行实际分析，使用扫描电子显微镜、超声声射线检查等方法，对接头进行计算分析。
2.2 应力分析应力分析是另一种预测焊接接头断裂风险的方法。
在这种分析中，需要列出所有可能的载荷情况并加以考虑。
以此来分析焊接接头有多大的抗拉强度并预测其断裂风险。
2.3遮盖监测技术遮盖监测技术是一种通过监控焊接接头进行预测的技术。
这个技术利用了传感器和运动控制系统进行检测。
这些传感器识别压力、弯曲、受力和温度等情况，以便早期识别任何断裂或其他问题。
三、减少断裂的措施3.1 优化焊接步骤为了保证焊接接头的质量，焊接过程中需要严格控制各个环节，优化焊接步骤。
先将工件洗净，以便去除污垢和污染物。
室外电缆铜铝接线端子熔断原因及解决措施
室外电缆铜铝接线端子熔断原因及解决措施一、铜铝过渡接线端子熔断的主要原因目前，室外电缆安装中使用较多的主要是铜铝过渡接线端子，出现故障的也主要是铜铝过渡端子，现对电缆接线端子熔断的主要原因做如下探析。
1、接线端子质量不符合国家标准要求。
当前使用的接线端子质量存在以下问题：螺孔过大，使接线端子的接触面积缩小，固定螺栓容易松动；端子的外管径变细，管壁变簿；管内深度变浅、导线插入部分变短；铜铝过渡部分的铜的长度缩短；接触面部分的宽度减少，使接触面积减少；接触面部分的厚度减少。
2、安装工艺不精。
在安装过程中，接线端子和设备线夹能否良好连接，也是保证安全供电的条件之一，在发生的室外电缆头接线端子熔断情况后，经过仔细检查，发现引线夹子和接线端子接触部分有熔化点状，这也是铜铝两种不同金属接触的腐蚀电池导致接触面接触不良引起过热烧损，这是第二种原因。
3、负荷分配不均。
在电能输送过程中，如果每相的负荷不平均，就会引起某一相或两相的负荷较低，另一相或两相负荷较高情况出现，负荷电流长期过大，它就增加了电缆线路的故障机率，加速绝缘老化、缩短电缆使用寿命，造成终端头外部接点过热损坏，电缆线路过负荷的危害性已显而易见。
4、雷击及其他除以上原因外，夏季的雷击、线路故障等，也是引发电缆室外电缆头接线端子熔断的又一原因。
二、有关对策及措施1、严把设备购进及选用关。
一是作业人员在使用接线端子时对不符合国家标准的部件要进行抵制，拒绝使用，把好材料使用关。
二是物资部门要把好进货途径关，组织采购人员要多下基层走访了解所购物品的安装过程中的使用情况，及时收集使用意见，选用国家定点厂家的电缆附件，选用良好的接线端子、金具，避免在运行中发生因质量标准不合格而出现问题。
2、严把安装工艺关。
对作业人员进行技能培训，通过技能培训，岗位练兵，提高职工的安装操作水平。
安装过程中要严格按照安装工艺进行操作。
例如在安装接线端子时重点对接线端子的接触面进行打磨处理，并涂上导电膏（或凡士林）使接线端子和引线夹有良好的接触，满足二者的连接强度和电气性能要求，减少发热的机会。
焊接接头的断裂行为与破坏机制分析
焊接接头的断裂行为与破坏机制分析焊接是一种常见的连接工艺，广泛应用于各个行业。
然而，焊接接头的断裂问题一直是工程中的一个重要挑战。
本文将分析焊接接头的断裂行为与破坏机制，以帮助读者更好地理解焊接接头的性能和应用。
1. 断裂行为的分类焊接接头的断裂行为可以分为两类：韧性断裂和脆性断裂。
韧性断裂是指接头在受到外力作用下逐渐发展为裂纹，并最终发生断裂的过程。
这种断裂行为通常发生在高强度材料上，如钢和铝合金。
脆性断裂则是指接头在受到外力作用下迅速发生断裂，裂纹的扩展速度非常快。
这种断裂行为通常发生在低温下或者在高应力集中区域。
2. 断裂机制的分析2.1 韧性断裂机制韧性断裂的机制主要涉及裂纹的形成、扩展和最终断裂。
在焊接过程中，由于热应力和冷却速率的影响，焊接接头中会产生各种缺陷，如气孔、夹渣和未熔合等。
这些缺陷会成为裂纹的起始点，并在外力作用下逐渐扩展。
同时，焊接接头中的晶界也会对裂纹的扩展起到重要作用。
晶界的强度通常比晶内强度低，因此裂纹在晶界处容易扩展。
最终，当裂纹扩展到一定程度时，接头会发生断裂。
2.2 脆性断裂机制脆性断裂的机制与韧性断裂有所不同。
在焊接接头中，当材料受到高应力集中或者低温环境的影响时，会发生脆性断裂。
这是因为高应力或低温会导致材料的韧性降低，使得裂纹的扩展速度加快。
此外，在焊接接头中存在的缺陷也会加速脆性断裂的发生。
脆性断裂通常发生在高强度材料上，如高碳钢和铸铁。
3. 预防断裂的方法为了预防焊接接头的断裂，可以采取以下几种方法：3.1 优化焊接工艺通过优化焊接工艺参数，如焊接电流、焊接速度和焊接角度等，可以减少焊接接头中的缺陷。
同时，适当的预热和后热处理也可以提高接头的韧性，减少断裂的风险。
3.2 使用合适的焊接材料选择合适的焊接材料对于预防断裂非常重要。
材料的强度、韧性和耐腐蚀性等性能都会影响接头的性能。
因此，在选择焊接材料时，需要考虑接头所需的力学性能和环境要求。
3.3 检测和修复缺陷在焊接接头制造过程中，及时检测和修复缺陷是预防断裂的关键。
断线的原因有哪些？
断线的原因有哪些？一、设备老化或损坏现代社会离不开各种电子设备，而这些设备经常会因为老化或损坏而导致断线的情况发生。
长时间使用的电缆，线材和插头可能会出现线芯断裂、线材老化、插头脱落等问题，进而导致连接中断。
此外，一些设备如果长时间暴露在恶劣环境中，也会加速老化和损坏，从而引发断线现象。
1.1 线缆老化电缆在使用一段时间后会出现绝缘材料老化，外皮破裂等问题，导致线芯暴露，增加接触阻抗，最终引发断线。
1.2 插头损坏插头经常插拔使用，容易造成接触不良、氧化腐蚀等问题，导致断线现象。
1.3 设备损坏一些设备如果长时间处于高温、潮湿等特殊环境中，或者遭受外力撞击等情况，会导致电子元件损坏，进而引发断线。
二、不当操作或人为原因在使用电子设备的过程中，如果操作不当或存在人为原因，也会导致断线现象。
这些原因包括接触不良、拔插不当、不正确地搬动设备等。
2.1 接触不良接触不良是断线的常见原因之一。
比如，插头未完全插入插座、接线端子未牢固连接等，会导致信号无法正常传输，造成断线。
2.2 拔插不当在拔插电源线或信号线时，如果用力不均匀或者角度不正确，就会导致插头与插座接触不良，引发断线。
2.3 挪动设备在使用电子设备时，一些人会频繁地挪动设备，比如移动电脑、调整电视等。
如果在挪动过程中没有注意设备与线缆之间的连接，就有可能导致断线现象的发生。
三、电磁干扰电磁干扰也是导致断线的常见原因之一。
在现代社会，各种电子设备和通信设施密集存在，会产生大量的电磁辐射，这些辐射会对电子设备的正常工作造成干扰，包括断线。
3.1 电源干扰电源的质量不稳定或者电源线与设备之间的距离过近，可能会引发电源的干扰，从而导致断线。
3.2 信号干扰当电子设备接收到其他设备的信号干扰时，信号传输容易出现错误，进而引发断线现象。
四、温度过高电子设备在长时间高温环境下工作会导致内部元件温度升高，进而对设备的正常工作造成影响。
过高的温度不仅会导致电子设备损坏，还有可能引发断线。
变压器端子损坏分析报告
变压器端子损坏分析报告一，目的：根本上解决变压器端子在运输过程中的损坏问题二，原因：多次接到客户投诉变压器端子在运输过程中的损坏三，损坏原因分析
1，实例产品描述
①产品型号：SG-4000
②外形尺寸：235mm*160mm*300mm（高*宽*长）
③产品重量：31kg
④包装箱尺寸描述（总高253mm, 不含上盖高250mm箱内净高240mm）
2,原因分析
①产品材质：端子材质为再生塑料制成，缺乏韧性。
当产品遇到外力冲击
时非常容易损坏。
②端子位置：端子设置位置存在隐患，探出产品高度为8mm，并且没有
添加任何附加保护。
③外包装箱分析：外包箱内净高240mm,产品高度235mm,端子露出高
度为8mm.装入包装箱内超出箱内净高3mm.包装箱外壁没有起到对端子的保护作用。
完全靠盒盖对端子端子的保护。
④外包装箱强度分析：产品自重为31kg，包装箱的强度从外观角度分析不能够起到对产品保护。
来货为堆放式最下层产品外包装箱受力过大。
⑤包装箱合理性分析：
A,供应商提供的包装箱无法提供包装箱强度报告
B,在这种外包装箱纠纷之中一般本着谁主张谁举证的的原则，可以要求
供应商提供《包装箱材质强度报告》，《跌落试验报告》，《码放高度
及垂直受力强度报告》等等。
3，总结
综上所述本次质量事故发生原因可以总结为如下几点
①端子所用材质不规范
②端子位置设计不合理
③包装选用不合理
④包装箱去强度不足。
接头断裂分析报告
接头断裂分析报告1. 引言本报告对接头断裂进行了详细的分析和研究。
接头是连接两个物体或部件的组件，常用于不同种类的机械设备和工程结构中。
接头的断裂可能会导致设备失效和安全隐患。
通过对接头断裂的分析可以帮助我们了解断裂原因，并采取相应的措施来预防类似的事故再次发生。
2. 断裂形态观察接头的断裂形态观察是分析断裂的第一步。
通过对断裂面的观察，可以了解断裂发生的位置、形态和特征。
常见的断裂形态有以下几类：2.1 疲劳断裂疲劳断裂是由于接头在连续加载下发生的疲劳破坏引起的。
断裂面呈光滑或略带粗糙的特征，通常会出现疲劳裂纹。
2.2 过载断裂过载断裂是由于接头承受的负荷超过了其承载能力而发生的断裂。
断裂面通常呈现出瞬时断裂，断裂面平滑。
2.3 腐蚀断裂腐蚀断裂是由于接头长期暴露在腐蚀介质中而导致的断裂。
断裂面常常呈现出腐蚀的痕迹和变形。
3. 断裂原因分析接头的断裂原因有多种可能性，以下是几种常见的原因：3.1 材料问题接头制造材料的质量可能存在问题，如含有夹杂物、缺陷等。
材料质量的问题可能导致接头在使用过程中断裂。
3.2 加工问题接头的加工质量不合格可能会导致接头的力学性能下降，进而引发断裂。
加工问题主要包括加工误差、表面质量问题等。
3.3 使用环境问题接头在特殊的使用环境下，如高温、潮湿、腐蚀等条件下可能会发生断裂。
使用环境问题可能导致接头材料腐蚀、变形等问题。
4. 预防措施针对接头断裂的原因，我们可以采取以下预防措施来降低接头断裂的风险：4.1 严格材料采购和审查对于接头材料的采购和审查过程要进行严格控制，确保材料的质量符合标准要求。
4.2 加工质量控制对于接头的加工过程进行严格监控和质量控制，确保接头的加工质量和精度符合设计要求。
4.3 定期检查和维护对于接头所处的使用环境进行定期检查和维护，预防环境问题对接头的损害。
4.4 加强人员培训和意识加强相关人员的培训，提高他们对接头断裂的意识和预防能力。
5. 结论接头断裂是一种常见的故障形态，可能会给设备的安全和可靠性带来威胁。
线缆行业数据线端子芯线断线8D报告案例
日期:
1. 端子断线经分析主要是剥芯线工站有断铜丝，端子的前爪由于所抓的铜丝太少，造成端子拉力不 够，经过稍微用力动端子，芯线就从端子里掉出来； 2. USB头部短路，开路，此不良经过分析:主要原因是漏测,不良品插在测试机治具就显示NG;作业员工 作不认真，造成不良品流入贵司；焊锡人员在焊锡时未注意动作，将锡连在PIN针之间，目视人员也检查 不到位，工作不认真，出现此问题。
DISCIPLINE 6 对 策 效 果 验 证
日期:
待追踪确认!
DISCIPLINE 7 预 防 再 发 生 对 策
日期:
对相关人员进行培训.
DISCIPLINE 8 客 户 效 果 确 认
日期:
完成日期: 表单流程：拟定部门→客户/供应商→回传→IQC（保存）
8D 序号:
DISCIPLINE 4 立 即 改 善 对 策
日期:
对贵司及我司库存线进100%全检一次，经过返工后无不良。
DISCIPLINE 5 永 久 改 善 对 策
日期
1.要求作业员在剥芯线工站，芯线分开后再作业，并且做好自检工作，打端作业员发现少铜丝，就退回 前工站，IPQC将剥芯线工站抽检没问题后，方可让其流入下一工站； 2.教导焊锡人员注意焊锡的动作，另外目视人员在检查锡点时做好标识和检查时集中精神； 2.另外手上的线不可超过20PCS,避免在测试OK的线中夹有未测的产品； 3.QA在成品检验中,按原来抽测每箱20PCS增至到40PCS.
反应日期: R-X-003
供应商
日期:
8D品质改善报告
机型：
品名:线材
编号：GT- 制 造 部: 工程/生技部: 品 质 部:
要求回复日期
DISCIPLINE 2 问 题 描 述
接线端子故障形式
接线端子故障形式接线端子是电气设备中常用的一种连接方式，它通常由钢铁、铜或铝制成，可用于固定电线，使其相互通信。
但是，由于使用时间长、磨损、维护不当等原因，接线端子可能会发生故障，导致电气设备失效或传输信号失败。
下面将介绍一些常见的接线端子故障形式及其原因。
1. 端子松动接线端子常见的故障形式之一是松动，即固定电线的钢铁、铜或铝端子没有扎紧，造成电线接触不良、接触电阻增大，甚至引发火灾。
松动的原因可能是在安装时螺栓或螺母未紧固，使用时间长导致接线松动，或者是电线用力拉扯引起端子脱落。
为避免这种故障，可以在安装时尽量紧固好接线部分，检查电线是否松动，定期维护检查线路。
2. 端子被氧化端子被氧化也是常见的接线故障形式，主要原因是接线端子表面长期暴露在环境中，受氧化、腐蚀等因素影响，导致金属表面生锈、起毛等，严重时会引起接触电阻增大，影响电流传输。
钢铁端子常见的氧化方式是生锈，而铜、铝端子容易出现氧化膜，导致连接不良。
对于这种故障，可以使用金属抛光机等沙纸等工具进行处理，清除表面氧化层和生锈部分，消除接触电阻。
3. 端子烧毁端子烧毁是常见的接线故障形式之一，这可能是由于电流过大、线路过载或短路造成的。
高温环境也可能导致连接绝缘材料烧毁，对电气设备造成重大损失。
为避免烧毁故障，应定期检查设备，保持环境卫生，避免积尘和油污，更换老化的线路和设备，避免使用电线太多、电流过大等风险高的电气设备。
4. 端子断裂端子断裂是接线端子故障中最严重的一种，它通常是由于线路振动、氧化、接头部分脱落等原因造成的，导致电气设备失效，安全问题也随之出现。
断裂的原因可能是由于裂纹、切割或腐蚀导致的，所以需要定期进行维护、检查设备，及时更换较老的端子和电线等。
综上所述，接线端子是电气设备中常用的连接方式，但常常会出现故障，导致电气设备失效或传输信号失败。
接线端子的故障形式多种多样，常见的有松动、氧化、烧毁、断裂等。
要避免接线端子故障，需要定期检查电气设备，检查线路及接线部分是否异常，保持设备干净卫生、更换老化的线路和设备、维护、清洁、加固和检查设备，确保设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一站式的材料检测、分析与技术咨询服务什么原因导致端子断裂？端子断裂失效分析
美信检测失效分析实验室
1. 案例背景
失效样品为某汽车接地线束的固定端子，生产流程为：原料铜管→裁剪→冲压成型→表面镀锡→装配→振动试验（19万次）→断裂；其可靠性测试中6个成品经振动试验19万次后其中一个断裂，委托方要求分析该断裂失效端子的失效机理，并给出改进建议。
2. 分析方法简述
外观检查中可观察到失效样品断裂的2部分能无缝对接，断裂位置在冲压形成的台阶折线处。
一站式的材料检测、分析与技术咨询服务
将失效样品断口用超声波清洗干净，然后在SEM下放大观察断口形貌，高倍下发现断口存在明显的疲劳条带；低倍下观察到断口两侧低中间高，为两侧先开裂再向中间扩展形成的中间凸起断口形貌，结合据委托方提供的样品振动19万次后断裂信息，判断样品为双向高周疲劳断裂模式。
失效样品先去镀层，再进行化学成分分析，结果表明失效样品材质为纯铜，材料不存在异常。
失效样品和正常样品分别镶样，进行金相分析，失效样品腐蚀前金相观察未发现明显缺
一站式的材料检测、分析与技术咨询服务
陷，腐蚀后可观察到大变形区域的纤维状α相，小变形量区域为α相组织，伴有较多孪晶；正常样品腐蚀前金相观察发现样品表面的折弯处存在微裂纹，裂纹填充满锡，推断裂纹为冷加工成型造成的，腐蚀后可观察到金相组织为α相组织，伴有较多孪晶。
3. 分析与讨论
从断口分析可知，样品断口形貌主要为高周期疲劳断裂特征，根据客户提供的震动试验资料，样品试验过程是振幅为12mm左右的周期振动，19万次后断裂，符合低应力高疲劳周期的双向高周疲劳断裂特征，两侧裂纹无锡填充，说明为镀锡后开裂，为冷机加工造成应力折叠形成的开裂。
从化学成分可知失效样品的铜含量在99.99%，材质为纯铜，材料不存在异常。
一站式的材料检测、分析与技术咨询服务
从金相图片可知，失效样品与正常样品的金相组织都为α相组织，伴有较多孪晶，为冷机加工残留内应力较大的特征；正常样品可观察到填充锡的微裂纹，为冷机加工缺陷，这些表面微裂纹可能会成为开裂源。
4. 结论
样品失效的主要原因为冲压成型形成的台阶折弯处变形量大，伴有大量残余应力，在交替循环弯曲应力作用下成为开裂源继而断裂，为双向高周疲劳断裂模式；高周疲劳断裂一般为偶然现象，不会存在大批量问题。
建议：添加退火热处理工艺，消除冷机加工内应力。
5. 参考标准
GB/T 1814-1979 钢材断口检验法。
JY/T 010-1996 分析型扫描电子显微镜方法通则。
GB/T 13298-1991 金属显微组织检验方法。
GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)。
GB/T 5121.27-2008 铜及铜合金化学分析方法第27部分电感耦合等离子体原子发射光谱法。
简介
一站式的材料检测、分析与技术咨询服务
美信检测作为一家专注于材料和零部件检验及分析的专业第三方实验室，专注于为客户提供材料品质检验、鉴定、认证及失效分析等专业技术服务，设立了显微分析、热分析、无损检测、化学成分、物理性能、可靠性等多个检测与分析实验室，借助科学的检测分析方法、专业的工程技术人员和精良的仪器设备，帮助客户解决在产品研发、生产、贸易等环节遇到的各种与材料相关的工程、科学和技术问题。
