一、系统原理图

图一系统原理图

如上图所示，集热器、太阳能站、储水箱及管路组成了整个循环系统，当集热器出水口和储水箱的温差达到系统设定值时，太阳能站内的循环泵就会启动抽动循环管路中的工作介质（防冻液）运动，工作介质通过盘管将热量传递给储水箱内的水，如此往复，储水箱内的水的温度不断升高，当储水箱内的水温和集热器出水口温度相等时，水泵停转。

二、储水箱的安装

PJF2-150分体式太阳热水器的储水箱和落地式电热水器的安装方式类似，下面介绍一下落地式储水箱的安装方式。

图二储水箱立面图图三储水箱俯视图按照用户的要求，将储水箱设在建筑物的承重梁上，储水箱水满时的荷载不应超过建筑设计的承载能力，且储水箱周围必须有污水排放处。安装步骤如下：

1. 从包装垫层上的附件中取出2个对丝S1/2F-3/4M 和2个3/4纤维垫片，分别

太阳能安装说明

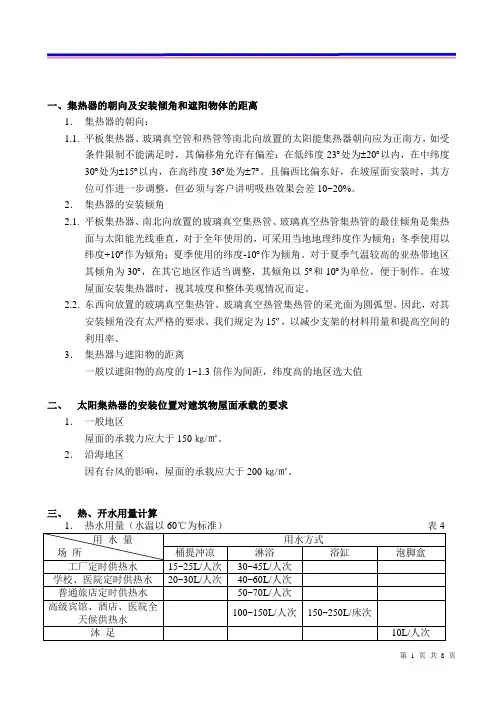

一、集热器的朝向及安装倾角和遮阳物体的距离

1．集热器的朝向：

1.1. 平板集热器、玻璃真空管和热管等南北向放置的太阳能集热器朝向应为正南方，如受

条件限制不能满足时，其偏移角允许有偏差：在低纬度23︒处为±20︒以内，在中纬度

30︒处为±15︒以内，在高纬度36︒处为±7︒。且偏西比偏东好，在坡屋面安装时，其方

位可作进一步调整，但必须与客户讲明吸热效果会差10~20%。

2．集热器的安装倾角

2.1. 平板集热器、南北向放置的玻璃真空集热管、玻璃真空热管集热管的最佳倾角是集热

面与太阳能光线垂直，对于全年使用的，可采用当地地理纬度作为倾角；冬季使用以

纬度+10︒作为倾角；夏季使用的纬度-10︒作为倾角。对于夏季气温较高的亚热带地区

其倾角为30︒，在其它地区作适当调整，其倾角以5︒和10︒为单位，便于制作。在坡

屋面安装集热器时，视其坡度和整体美观情况而定。

2.2. 东西向放置的玻璃真空集热管、玻璃真空热管集热管的采光面为圆弧型，因此，对其

安装倾角没有太严格的要求。我们规定为15º，以减少支架的材料用量和提高空间的

利用率。

3．集热器与遮阳物的距离

一般以遮阳物的高度的1~1.3倍作为间距，纬度高的地区选大值

二、太阳集热器的安装位置对建筑物屋面承载的要求

1．一般地区

屋面的承载力应大于150㎏/㎡。

2．沿海地区

因有台风的影响，屋面的承载应大于200㎏/㎡。

三、热、开水用量计算

第 1 页共8 页

1.强制循环系统

1.1强制循环是利用水泵使集热器与蓄热水箱内的水进

行循环，它的特点是蓄热水箱的位置不受集热器位置制约，可任意设置，我们一般采用温差控制方式循环，即利用蓄热水箱下部的温度传感器与集热器阵列末端上循环出口的温度传感器之间的温度差控制水泵的起动运行。实际工程设计时，一般为避免温差循环泵的频繁启动，其温差循环泵启动工作时的温差值通常随季节变化情况按照在5~8℃之间来设定，而泵停止工作的温差控制下限一般可按2~3℃之间设定（见图7）。

太阳能热水器原理及安装示意图001

太阳能热水器的工作原理图、分类及安装方法

太阳能热水器简介

太阳能热水器把太阳光能转化为热能，将水从低温度加热到高温度，以满足人们在生活、生产中对热水的使用需求。太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器。真空管式太阳能热水器为多数，占据国内95%的市场份额。真空管式家用太阳能热水器是由集热管、储水箱及支架等相关附件组成。把太阳能转换成热能主要依靠集热管。集热管利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。

太阳能热水器分类

1、从集热部分来分可分为：真空玻璃管太阳能热水器和金属平板太阳能热水器。真空玻璃管：是目前吸热效率最高的集热部分，优点不需要在集热部分在增加保温层，现在的真空玻璃管在抗高温，抗打击和保温上，性能都是一流，被大部分生产厂家采用。缺点体积比较庞大，管中容易集结水垢。

金属平板：传热性能极佳的金属片上，覆盖上吸热涂层，利用金属的传热性，将吸收的热量传于水箱中。优点外观美观，安装方便，可以做成平板，而且不容易损坏。缺点：保温要花很大的代价，成本高，间接的就是增加消费者负担。2、从结构上来分可分为：普通式太阳能热水器和分体式太阳能热水器。

普通式：将真空玻璃管直接插入水箱中，利用加热水循环，使水箱中水温升高，是目前厂家都采用的。也是流行的最常规的。该类热水器只有顶层能用，除非顶层用户和你楼下的关系特铁，而且屋顶的面积是有限的。

分体式：解决不是顶层用户也能使用太阳能热水器。分体式循环有2 种，一种靠水自然循环，热交换效率低，远远不能满足用水要求；一种靠泵循环热交换，解决自然循环效率低的问题，用泵循环，可以明显改善水的热交换。

太阳能热水器安装方法图解

太阳能热水器由于体积大，且安装在屋顶上，因此必需专业安装才能确保其使用平安和技术性能的发挥。

1．安装位置必需正确

太阳能热水器应安放在朝正南偏西10°左右的位置上，且排列整齐，以便利汲取太阳能。

2．支架固定必需牢靠

太阳能热水器的支架必需固定牢靠，应能经得起当地最大风力荷载，必要时，除利用水泥板块固定支架的铁鞋外，还可以使用膨胀螺栓挂钩，将支架固定牢靠。

3．贮水箱与支架必需平衡

贮水箱设置在支架的上部，与真空加热管相连。安装时，先将水箱下部的连接螺钉插入支架上的桶托长孔内，调整连接螺钉在长孔内的位置，使水箱与支架保持平衡。

4．吸热器件安装必需符合要求

尾座、尾架、真空管尾端必需贴紧，不能松动。

5．前后支脚必需保持水平

热水器的前后支脚必需穿上铁鞋，并使整个支脚保持水平。

6．保温软管必需处理科学、合理

(1)保温管路的切割角度应准角，拐弯必需严密无缝；

(2)保温管必需用胶纸缠绕，不得暴露；

(3)缠绕爱护带必需严密平整；

(4)超过1m以上的保温管必需附上支撑物，使之挺直。

7．室内管阀必需安装规范

室内管阀必需安装规范，配件结合处生料带不能缠绕太多，生料带要缠绕平整，不影响外观。

8．室内掌握件必需安装合理

球阀板柄要顺手，配件组合应合理，便于使用且美观。

太阳能热水器安装步骤：

1、太阳能热水器安装的步骤(如下图为太阳能热水器安装图)。首先我们需要做好一些预备工作，有需要的太阳能热水器安装的一些必要的工具。此时就可以打开太阳能热水器的包装，检查装备是否齐全。一般状况下，太阳能热水器安装在屋顶，尽量安装在太阳照耀多的位置与方向，之后做好标记。

太阳能集中供热系统设计安装

太阳能热水工程的设计与安装

关于太阳能热水工程的各种优势、特点，在很多文章中多有介绍，在此就不重复阐述了。根据我们设计太阳能热水工程的一些体会，做一些介绍。设计工作开展之前，注意做好全面分析、合理设计、选用适宜的太阳能热水系统方案，才能达到用户满意的使用要求。在设计方案中，根据用户单位不同条件和需求要灵活分析、确定，不能采用一、二个固定模式设计、安装。

一、设计之前了解的问题：

1、用户单位的建筑条件：

建筑物集热面积的大小、形状、建筑物高度以及允许放置水箱的位置（楼顶、地面、地下室等）大多不一样而不相同。

2、用户单位要求情况：

日均用水总量；用户是每日定时一次使用还是随时使用；要求用水温度；用水使用位置；实际用途：洗浴用水、浴池加温、鱼池加温、环境（种植或养殖大棚）加温。

3、用户单位辅助能源的条件：

确定采用（电加热器，电锅炉，燃油、燃气锅炉，水源、地源或空气源热泵机组等）一种方案或二种以上的组合方案。

4、地理位置及条件：

根据用户的地理纬度和冬季最低环境温度、四季日照条件、朝阳的方向是否有遮挡，分析安装条件。

5、用户单位的水压与电压：

了解用户单位的水压与电压以及供应情况。

二、常见的几种设计方案

1、家用太阳能热水器的串并联方案。在用户要求不是很高的情况下较为常见，适宜在用户条件比较简单的环境使用。安装数量太多则载荷过重，对于建筑物会有不利影响。设计中注意上下水主管路的直

径与串并联数量关系，避免补水量与用水量产生矛盾。

2、自然循环设计方案。

在小吨位用水量中也很普遍，不适于大吨位用水量方式。这种方式比较简单，有一定的要求，水箱与太阳能集热器的高度问题，水箱的支架要计算载荷问题和防风问题，符合《钢结构设计规范》，无论是采用什么方式的太阳能集热器，其串并联的数量要求合理，应符合《太阳能热水系统设计、安装及工程验收技术规范》。

太阳能和空气源热泵生活热水系统原理图

{"code":"InvalidRange","message":"The requested range cannot be satisfied.","requestId":"8242866b-6510-4cc5-a37d-wenku.baidu.com9d21cbd0d08"}

太阳能热水器原理及安装示意图001

太阳能热水器的工作原理图、分类及安装方法

太阳能热水器简介

太阳能热水器分类

太阳能、地能热泵采暖供热系统原理图

采暖供热原理：

如图一所示，热泵主要由制冷压缩机、冷凝器、膨胀阀、蒸发器等组成制冷回路，在制冷回路内充注制冷剂。制冷压缩机通入三相交流电高速旋转，将低温低压制冷剂气体吸入压缩机，经压缩后变成高压高温气体，该高温高压气体经冷凝器被冷却水冷却，变成中压中温制冷剂液体，制冷剂液体经过膨胀阀节流减压后送入蒸发器，由于蒸发器连接在压缩机的吸气口上，压缩机不停的吸入蒸发器的制冷剂气体，使得进入蒸发器的大量制冷剂压力减低，制冷剂进一步大量蒸发。由于蒸发器另一侧与地下水中水泵连接，所以当地下水大量流过蒸发器时，被蒸发的制冷剂带走大量的地下水中的热量（因为制冷剂蒸发过程，也就是制冷剂吸热的过程）。地下水中含有大量的地球浅层土壤低温热量，这些低温热量通过地下水媒介被蒸发器中蒸发的制冷剂吸收提取变成制冷剂热量，被源源不断地吸入制冷压缩机。经压缩机压缩之后，又变成为80-90℃ 的高温气体，这个高温气体在被冷凝器冷却的过程中，将大量的高温热量传给了冷凝器另一侧的采暖系统，80-90℃ 高温制冷剂气体被冷却的过程，也可以看作是将这些高温热量传递给冷却系统的过程，或者说是对采暖系统的加热过程，维持采暖系统水温在50-60℃，通过风机盘管或暖气片负荷向空调房间供热。

综上所述，热泵机组是将电能通入压缩机，压缩机将电能变为高速旋转的机械能，机械能又通过压缩机将机械能变成为热能，压缩机输出的总热能=压缩机电功率+压缩机向地下水吸收的热能，而向井水中吸取的热能远远大于压缩机的电功率。一般从井水中提取的热能是压缩机电功率产生热能的 4-5倍，所以热泵机组的能效比=输出热能（kw）/输入电功率（kw）≈4.5左右。而电锅炉的能效比=输出热能（kw）/输入功率（kw）≈0.9～0.98左右，从上面的对比可以看出热泵机组是节能环保设备，与电锅炉相比也同样是电采暖设备，只不过热泵比电锅炉更节省运行费用，理应得到电力部门大力推广的设备，最终受益的首先是电力部门，然后是用户，对环保、对电力部门、对全社会都是有很大好处的事。

太阳能供暖系统说明以及安装图例

霍斯曼太阳能供暖系统

太阳光普照大地，没有地域的限制，无论陆地和海洋，无论高山或岛屿，都处处皆有,可直接开发和利用，无须开采和运输，开发利用太阳能不会污染环境，它是最清洁的能源之一，在环境污染越来越严重的今天，这一点是极其宝贵的，到地球表面上的太阳辐射能约相当于130万亿吨标准煤热值，其总量数现今世界上可以开发的最大能源，据目前太阳产生的核能速率估算，氢的贮量足够维持上百亿年，而地球的寿命也约为几十亿年。从这个意义上讲，可以说太阳的能量是用之不竭的，太阳能供暖系统利用太阳能转化为热能，通过高效平板集热设备采集太阳光的热量，再通过热导循环系统统捋热量导入至换热中心然后将热水导入地板采暖系统，通过电子控制仪器控制室内水温。在阴雨雪天气系统自动切换至燃气锅炉辅助加热让冬天的太阳能供暖得以完美的实现，春夏秋冬可以利用太阳能集热装置生产大量的免费热水。

太阳能供暖工程的寿命可达20年以上，一般五年内就能收回成本，长达15年以上的免费享用尽显它的节能本色。

霍斯曼太阳能供暖产品优点介绍：

一、高效节能最大效率的利用太阳能量可节约能源成本40-60%以上，运

行成本大大降低。

二、安全可靠太阳能没有常规能源所存在的易燃易爆、中毒、锻炉、触电

等危险是安全可靠的热水系统。

三、绿色环保采用了太阳能洁净绿色能源，避免了矿物质燃料对环境的污

染。为用户提供干净舒适的生活空间。

四、智能控制系统采用了智能化控制技术，自行控制，最佳经济

运行，可

设置全天候供应热水，使用非常方便。

五、使用寿命集热管道采用铜管激光焊接，聚氨酯发泡保温抗严寒，进口
