塑料制品的结构设计规范
塑料件的设计规范
塑料件的设计规范1.材料选择：(a)根据产品的使用环境和功能要求选择合适的塑料材料，如聚乙烯(PE)、聚丙烯(PP)、聚苯乙烯(PS)等。
(b)考虑材料的物理性能，如强度、耐磨性、耐腐蚀性等。
(c)考虑材料的成本和可获得性。
2.尺寸和公差控制：(a)设计时要确保塑料件的尺寸和公差能够满足产品的装配要求。
(b)考虑到塑料件的热膨胀系数，可以在设计时进行适当的调整。
3.结构设计：(a)设计时要考虑到塑料件的结构强度，以防止在使用过程中发生断裂或变形等问题。
(b)尽量避免在塑料件上设计过多的孔和凹槽，以减少成本和生产时间。
4.制造工艺：(a)设计时要考虑到塑料件的制造工艺，以确保能够实现高效的生产。
(b)考虑到塑料件注塑成型的要求，如壁厚、缩水率等。
5.表面处理：(a)考虑到塑料件的使用环境和外观要求，在设计时可以考虑表面处理方法，如涂装、喷涂等。
(b)考虑到塑料件的耐候性，可以选择添加防紫外线(UV)剂。
6.排气和冷却：(a)设计时要确保塑料件的排气和冷却能够满足注塑成型的要求，以避免缺陷的产生。
(b)考虑到塑料件的形状和厚度变化，可以适当设计出气道和冷却系统。
7.注塑模具设计：(a)考虑到塑料件的形状、尺寸和结构，设计合适的注塑模具，以确保能够生产出符合要求的塑料件。
(b)考虑到模具的制造成本和使用寿命，可以合理选择模具材料和加工工艺。
总而言之，塑料件的设计规范是为了确保产品质量和生产效率，在材料选择、尺寸和公差控制、结构设计、制造工艺、表面处理、排气和冷却、注塑模具设计等方面提供了一些指导和标准。
通过遵守这些规范，设计师可以设计出高质量的塑料件，从而满足客户的需求。
塑胶结构设计规范
塑胶结构设计规范1.材料选择：在选择塑胶材料时，需要考虑其化学性质、力学性能和热性能等。
应根据使用环境和使用要求选择合适的塑胶材料，确保其达到所需的强度、硬度和耐磨性等性能。
2.结构设计：要合理设计塑胶结构，以提高其刚度和强度。
应注意避免在塑胶结构中产生应力集中和应力积累，采取合适的加强结构设计，如搭接、激光焊接等，以增加其承载能力和抗冲击能力。
3.壁厚设计：塑胶制品的壁厚设计是确保其强度和刚度的重要因素。
壁厚过厚会增加成本和重量，而壁厚过薄则会降低结构的强度和刚度。
因此，应根据使用要求和塑胶材料的特性，合理确定壁厚。
4.型腔设计：型腔设计是塑胶制品成型过程中的关键环节。
型腔的设计应考虑到塑胶熔体的流动性和充模性，以确保成型件的质量和尺寸精度。
同时，还需要注意排气和冷却系统的设计，以避免空气和热量对成型件造成不良影响。
5.连接设计：塑胶制品的连接设计直接影响其使用寿命和性能。
在连接处应采用结构合理、牢固可靠的连接方式，如螺栓连接、粘接等。
同时，还需要考虑到塑胶材料的热膨胀系数，以避免因温度变化引起的松动和变形。
6.表面处理：塑胶制品的表面处理可以提高其外观质量和耐久性。
在设计中应考虑到表面处理的可行性和效果，如喷漆、喷涂、电镀等。
7.模具设计：模具设计是塑胶制品生产的关键环节。
模具的设计应符合产品的结构形状和尺寸要求，同时要考虑到成型工艺的要求，如浇口、顶针设计等。
此外，还需要注意模具的加工精度和使用寿命等因素。
总之，塑胶结构设计规范是保证塑胶制品质量和性能的重要保证。
通过合理的材料选择、结构设计、壁厚设计等，可以提高塑胶结构的强度、刚度和耐久性，从而满足不同的使用需求。
塑胶结构设计规范
1、材料及厚度1.1、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。
还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。
目前常用奇美PA-757、PA-777D等。
b. PC+ABS：流动性好，强度不错，价格适中。
适用于作高刚性、高冲击韧性的制件，如框架、壳体等。
常用材料代号：拜尔T85、T65。
c. PC：高强度，价格贵，流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如：帝人L1250Y、PC2405、PC2605。
d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。
e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮，需添加填充物。
材料代号如：CM3003G-30。
f. PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5% 。
机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。
常用材料代号如：三菱VH001。
1.2 壳体的厚度a. 壁厚要均匀，厚薄差别尽量控制在基本壁厚的25%以内，整个部件的最小壁厚不得小于0.4mm，且该处背面不是A级外观面，并要求面积不得大于100mm²。
b. 在厚度方向上的壳体的厚度尽量在1.2~1.4mm，侧面厚度在1.5~1.7mm；外镜片支承面厚度0.8mm，内镜片支承面厚度最小0.6mm。
c. 电池盖壁厚取0.8~1.0mm。
d. 塑胶制品的最小壁厚及常见壁厚推荐值见下表。
塑胶结构设计要求规范
塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。
还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。
目前常用奇美PA-757、PA-777D等。
b. PC+ABS：流动性好，强度不错，价格适中。
适用于作高刚性、高冲击韧性的制件，如框架、壳体等。
常用材料代号：拜尔T85、T65。
c. PC：高强度，价格贵，流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如：帝人L1250Y、PC2405、PC2605。
d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。
e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮，需添加填充物。
材料代号如：CM3003G-30。
f. PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5% 。
机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。
常用材料代号如：三菱VH001。
1.2 壳体的厚度a. 壁厚要均匀，厚薄差别尽量控制在基本壁厚的25%以内，整个部件的最小壁厚不得小于0.4mm，且该处背面不是A级外观面，并要求面积不得大于100mm²。
b. 在厚度方向上的壳体的厚度尽量在1.2~1.4mm，侧面厚度在1.5~1.7mm；外镜片支承面厚度0.8mm，内镜片支承面厚度最小0.6mm。
c. 电池盖壁厚取0.8~1.0mm。
d. 塑胶制品的最小壁厚及常见壁厚推荐值见下表。
塑料制品的结构设计规范

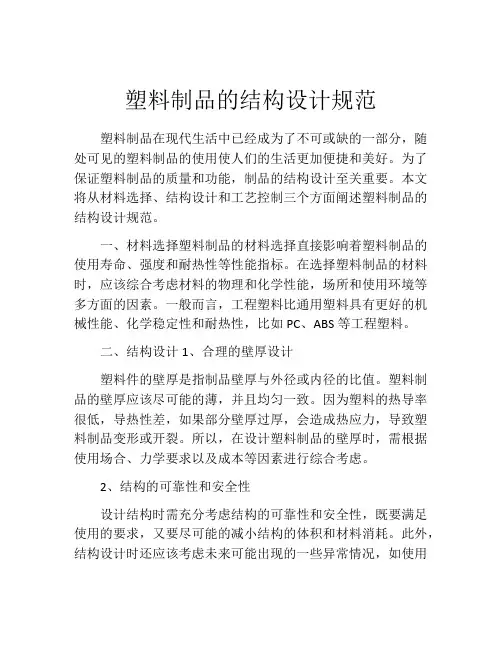

塑料制品的结构设计规范塑料制品在现代生活中已经成为了不可或缺的一部分，随处可见的塑料制品的使用使人们的生活更加便捷和美好。
为了保证塑料制品的质量和功能，制品的结构设计至关重要。
本文将从材料选择、结构设计和工艺控制三个方面阐述塑料制品的结构设计规范。
一、材料选择塑料制品的材料选择直接影响着塑料制品的使用寿命、强度和耐热性等性能指标。
在选择塑料制品的材料时，应该综合考虑材料的物理和化学性能，场所和使用环境等多方面的因素。
一般而言，工程塑料比通用塑料具有更好的机械性能、化学稳定性和耐热性，比如PC、ABS等工程塑料。
二、结构设计1、合理的壁厚设计塑料件的壁厚是指制品壁厚与外径或内径的比值。
塑料制品的壁厚应该尽可能的薄，并且均匀一致。
因为塑料的热导率很低，导热性差，如果部分壁厚过厚，会造成热应力，导致塑料制品变形或开裂。
所以，在设计塑料制品的壁厚时，需根据使用场合、力学要求以及成本等因素进行综合考虑。
2、结构的可靠性和安全性设计结构时需充分考虑结构的可靠性和安全性，既要满足使用的要求，又要尽可能的减小结构的体积和材料消耗。
此外，结构设计时还应该考虑未来可能出现的一些异常情况，如使用环境的变化、超负荷的物理作用和力学应力等因素都应该在结构设计中进行考虑。
三、工艺控制优秀的结构设计标准是塑料制品质量保证的前提，但良好的生产工艺过程也是确保质量的关键。
生产过程中应该选择先进的生产工艺技术，如模具设计、注塑机选型和注射参数的调控等。
此外，应该做好产品的标准化、精细化生产和检验工作，以确保产品品质达到标准。
综上所述，塑料制品的结构设计对产品质量至关重要，必须遵循一定的规范和标准进行设计和制造。
同时，在生产过程中也需要遵循简单、精细、标准化、自动化和人性化原则。
一旦遇到质量问题，企业应该采取积极有效的措施，及时处理，以免造成不必要的损失和影响公司声誉。
塑胶结构设计要求规范

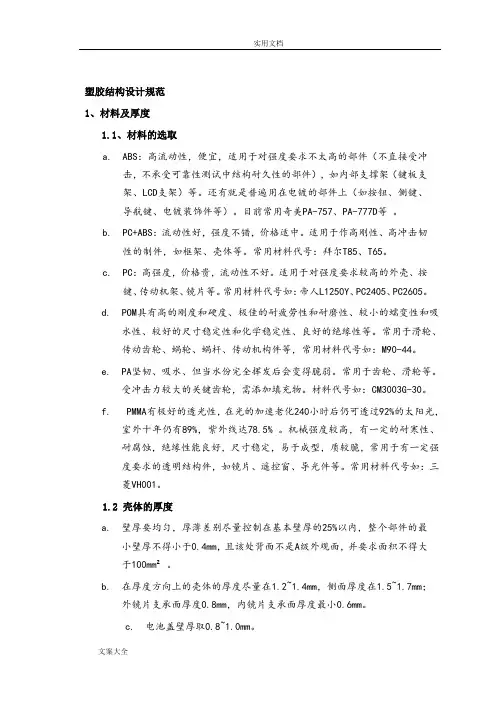

实用文档塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。
还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。
目前常用奇美PA-757、PA-777D等。
b. PC+ABS：流动性好，强度不错，价格适中。
适用于作高刚性、高冲击韧性的制件，如框架、壳体等。
常用材料代号：拜尔T85、T65。
c. PC：高强度，价格贵，流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如：帝人L1250Y、PC2405、PC2605。
d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。
e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮，需添加填充物。
材料代号如：CM3003G-30。
f. PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5% 。
机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。
常用材料代号如：三菱VH001。
1.2 壳体的厚度a. 壁厚要均匀，厚薄差别尽量控制在基本壁厚的25%以内，整个部件的最小壁厚不得小于0.4mm，且该处背面不是A级外观面，并要求面积不得大于100mm2。
b. 在厚度方向上的壳体的厚度尽量在 1.2~1.4mm，侧面厚度在1.5~1.7mm；外镜片支承面厚度0.8mm，内镜片支承面厚度最小0.6mm。
c. 电池盖壁厚取0.8~1.0mm。
文案大全。
塑料制品的设计(强行脱模、表面质量)
塑胶制品结构的设计
一．制品结构工艺设计的原则：
1．在保证制品性能和使用要求的情况下，尽量选用价廉、且成型性能好的塑料；
2．力求使制品结构简单，避免侧向凹凸结构,使模具结构简单，易于制造；(内侧凹凸结构有两种情况可不用内行位：碰穿和强行脱模)
•注：关于强行脱模：
1）当侧向凹凸较浅且允许有圆角时，可强行脱模；
2）可强行脱模的塑料有PE、PP、POM和PVC等；
三、制品的表面质量：
1、包括制造质量：型腔省模抛光，一般模具型腔粗糙度为
Ra0.02—1.25um,制品的粗糙度比模具型腔粗糙度低1-2级。
2、注塑质量：水花，蛇纹，熔接痕，顶白变形，黑斑，披锋、
凹痕等。
3、烤柒质量：
4、电镀质量：
5、丝印质量：
6、拉丝质量：
7、抛光质量：
8、汤金质量
9、贴纸质量
10、贴片
四．塑料制品的常见结构设计：
1．脱模斜度：
1）．不同塑料的脱模斜度不同，在不影响产品性能的情况下，脱模斜度尽量取较大值；
2）．脱模斜度不包括在公差范围之内；
3）．晒纹脱模斜度应取较大值，
一般为3°～9°；
4）．硬质塑料比软质塑料的脱模斜度大，收缩率大的塑料比收缩率小的脱模斜度大；
5）、制品高度越高，孔越深，为保证精度要求，脱模斜度宜取小一点；
6）、制品形状复杂难脱模时，脱模斜度要大一些；
7）、前模脱模斜度大于后模脱模斜度；
8）、配合精度要求越高，脱模斜度要越小；
9）、壁厚大的制品，脱模斜度可取较大值；机械性能强塑料，自润滑性塑料，脱模斜度可取小一些。
塑料产品结构设计通用规范
塑料产品设计规范一、塑料及塑料模的基本概念1.1 塑料的分类及性能塑料的品种很多，可以按其组成、性质和用途等对它们进行分类。
1.1.1 依据其热性能分类按照热性能塑料可以分为热塑性塑料和热固性塑料两类。
塑料受热熔融，冷却后凝固，再次加热又可软化熔融，重新制成产品，这一过程可以反复进行多次，而材料的化学结构基本上不起变化，称之为热塑性塑料。
常用的热塑性塑料有：聚乙烯、聚丙烯、聚苯乙烯、聚氯乙烯等。
在一定温度下能变成粘稠状态，但是经过一定时间加热塑制成形后，不会因再度加热而软化熔融。
这是因为在成形过程中聚合物分子之间发生了化学反应，形成了交联网状结构，使之成为不熔的固态，所以只能塑制一次，称为热固性塑料。
常用的热固性塑料有：酚醛树脂、环氧树脂、有机硅塑料等。
1.1.2 依据其用途分类按用途不同塑料可以分为通用塑料、工程塑料和特种塑料。
一般把价格低、产量大、用途广而受力不大的，常用于制造日用品的塑料称为通用塑料。
例如：聚乙烯、聚丙烯、聚氯乙烯、酚醛、聚苯乙烯等等。
把机械强度高、刚性大的，常用于取代钢铁或有色金属材料制造机械零件或工程结构受力件的塑料称为工程塑料。
例如：聚砜、聚酰胺、聚碳酸酯、聚醚酮等等。
另外，将一些具有特殊功能的塑料，称为特种塑料。
例如：导电的聚乙炔、耐高温的聚芳砜等。
随着聚合物合成技术的发展，塑料可以通过采取各种措施来改进性能和增加强度，从而制成新颖的塑料品种。
1.2 塑料成形方法及塑料的种类1.2.1 塑料的成形方法1.注射成形：注射成形技术是据压铸原理发展起来的,是目前塑料加工中最普遍采用的方法之一。
注射成形是间歇操作，成形周期短，生产效率高，产品种类繁多，生产灵活。
其制品已占塑料制品总产量的30%以上。
注射成形的工艺原理是将颗粒状塑料原料置于塑料注射成形机内并加热熔化，通过压力作用注射到模具内定型，经过一段时间冷却后取出制品。
2.吹塑成形：吹塑成形是目前塑料成形生产的主要方法，它包括挤出吹塑，如吹塑薄膜；中空吹塑，如吹塑中空的塑料容器等。
塑料制品的设计规范
的充模流动阻力。如图3-13 ⑵应避免或减少塑料的局部集中，
以防止产生凹陷和气泡。如图3-14 ⑶加强筋以设计矮一些多一些为好。 ⑷筋与筋的间隔距离应大于塑件的
壁厚。
PPT文档演模板
塑料制品的设计规范
3.4.5 增加刚性减少变形的其他措施
将薄壳状的塑件设计为球面, 拱曲面等, 可 以有效地增加刚性、减少变形。
PPT文档演模板
塑料制品的设计规范
3.4.3 加强筋及其它增强结构
为了提高塑件的强度和防止塑件翘曲变形, 常设计加强筋,如图筋的设置位置应沿塑料 充模流向，降低充模流动阻力. 见图3-12
加强筋的正确形状和尺寸比例如图3-15 所示。
PPT文档演模板
塑料制品的设计规范
3.4.4 加强筋的主要形式
PPT文档演模板
塑料制品的设计规范
3.2 尺寸精度与表面质量
3.2.1 尺寸精度 3.2.2 尺寸精度的确定 3.2.3 表面质量
PPT文档演模板
塑料制品的设计规范
3.2 尺寸精度与表面质量
3.2.1 尺寸精度 1、塑件尺寸概念
塑件尺寸——塑件的总体尺寸。 2.塑料制品总体尺寸受限制的主要 因素：
PPT文档演模板
塑料制品的设计规范
3.2 尺寸精度与表面质量
3.2.2 尺寸精度的确定
表3—1是模塑件尺寸公差国家标 准（GB/T 14486－1993）, 表 3—2是常用塑料材料的公差等级选 用。
将表3—1和表3—2结合起来使
用, 先查表3—2, 根据模塑件的材料
品种及用要求选定塑件的尺寸精度
图3—6 可强制脱模的浅侧凹结构
a)(A-B)×100%/B≤5% b) (A-B)×100%/C≤5%
塑胶件结构设计规范
产品设计者在选定尺寸公差时要考虑使用之塑料材料、产品形状及将来之使用条件等。 随着公差的严格要求，其制造加工精度与模具价格亦相对提高，所以产品设计者于图面上记 入公差时，要审慎的设定适用于此公差的使用条件。因此，产品设计者所设定之总公差应该 包含了使用条件和环境条件下的尺寸变化。
关键词 塑料零件、壁厚、脱模斜度、加强筋、材料选择 1、零件的形状应尽量简单、合理、便于成型
1.1 在保证使用要求前提下，力求简单、便于脱模，尽量避免或减少抽芯机构，如采用下 图例中(b)的结构，不仅可大大简化模具结构，便于成型，且能提高生产效率。
1.2 利用转换区的方法来防止突然的递变。
1.3 利用肋及浮凸物和铸空法使设计更合理。 1.4 转角处用圆弧过渡。
聚苯乙烯、有机玻璃 热固性塑料
脱模斜度 30′～1° 40′～1°30′ 50′～2° 20′～1°
在具体选择时，还应注意以下几个问题： 3.1 凡塑件精度要求高时，应采用较小的脱模斜度； 3.2 凡较高、较大的尺寸，应选用较小的脱模斜度； 3.3 塑件形状复杂的、不易脱模的应选用较大的脱模斜度； 3.4 塑件的收缩率大的应选用较大的斜度值； 3.5 塑件壁较厚时，会使成形收缩增大，脱模斜度应采用较大的数值； 3.6 如果要求脱模后塑件保持在型芯的一边，那么塑件的内表面的脱模斜度可选的比外表
塑胶零件结构设计规范
摘要 随着公司的不断发展和产品的增加，为了造型的需要产品结构件中塑料零件用 的越来越多。那么在具体设计塑料零件的结构时需要考虑哪些方面的问题?怎样合理地设计 塑料零件的结构？如何选择塑料零件的材料？壁厚选择多少合适？等等。本文对这些具体问 题进行了详细的总结。希望对大家在今后的设计中有所帮助并希望大家一起来补充完善。
塑胶结构设计要求规范
塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。
还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。
目前常用奇美PA-757、PA-777D等。
b. PC+ABS：流动性好，强度不错，价格适中。
适用于作高刚性、高冲击韧性的制件，如框架、壳体等。
常用材料代号：拜尔T85、T65。
c. PC：高强度，价格贵，流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如：帝人L1250Y、PC2405、PC2605。
d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。
e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮，需添加填充物。
材料代号如：CM3003G-30。
f. PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5% 。
机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。
常用材料代号如：三菱VH001。
1.2 壳体的厚度a. 壁厚要均匀，厚薄差别尽量控制在基本壁厚的25%以内，整个部件的最小壁厚不得小于0.4mm，且该处背面不是A级外观面，并要求面积不得大于100mm²。
b. 在厚度方向上的壳体的厚度尽量在1.2~1.4mm，侧面厚度在1.5~1.7mm；外镜片支承面厚度0.8mm，内镜片支承面厚度最小0.6mm。
c. 电池盖壁厚取0.8~1.0mm。
d. 塑胶制品的最小壁厚及常见壁厚推荐值见下表。
塑料产品结构设计准则
塑料产品结构设计准则
一、塑料产品结构设计方针
1、结构设计应得到实际使用要求，尽量简化结构，使其结构合理、操作简便、制造容易。
2、结构设计应根据使用要求，考虑产品的性能、外形和使用环境，满足产品质量要求。
3、产品的造型要美观大方，满足消费者的审美要求，使之自然统一
4、结构设计应满足模具设计要求，使用质量好、价格便宜的模具来加工熔模塑料件。
5、产品的结构设计要综合考虑材料、模具和模具制造等技术参数，在以上参数内寻求最佳的结构形式。
6、塑料产品的结构设计要考虑体积小、重量轻和低成本的要求，同时要求使用寿命长、性能稳定，力学结构强度要求高。
二、塑料产品结构设计要点
1、考虑材料的特性
塑料产品的结构设计要根据材料的物理特性，特别是在外力、温度负荷作用下，塑料件自身的变形、破坏和损伤等特性，来确定合理的结构形式、尺寸尺度和受力部位等要求。
2、考虑制造工艺
塑料产品的结构设计要根据熔模塑料件的制造工艺，满足模具结构的设计要求，充分发挥塑料的加工性能，力求产品尺寸精度高、表面光滑度强，实现质量稳定、成本低的目的。
塑料制品的设计规范
3.2 尺寸精度与表面质量
3.2.2 尺寸精度的确定
表3—1是模塑件尺寸公差国家标准（GB/T 14486－1993），表3—2是常用塑料材料的公 差等级选用。 将表3—1和表3—2结合起来使用，先查表 3—2，根据模塑件的材料品种及用要求选定塑 件的尺寸精度等级，再从表3—1中查取塑件尺 寸公差。然后根据需要进行上、下偏差分配。 如基孔制的孔可取表中数值冠以(+)号，如基 轴制的轴可取表中数值冠以(-)号，其余情况 则根据材料特性和配合性质进行分配。
3.5
嵌件的安放与塑料螺纹、齿轮设计
3.5.1 塑料铰链设计 3.5.2 模塑螺纹的特点 3.5.3 3.5.4 3.5.5 3.5.6 3.5.7 模塑螺纹的结构设计 塑料齿轮的设计 带嵌件塑件的设计 嵌件的主要结构形式 嵌件的设计要点
3.5.1 塑料铰链设计
对于聚乙烯、聚丙烯等软性带盖容 器，可以将盖子和容器注射成型为一个 整体，其间用铰链结构连接。 图 3-30 是铰链的截面形式。由图可 知，铰链部位塑件壁厚减薄，且减薄处 以圆弧过渡，盖子与容器合拢打开时这 段薄片弯曲转动。
3.2
尺寸精度与表面质量
3.2.1 3.2.2 3.2.3 尺寸精度 尺寸精度的确定 表面质量
3.2 尺寸精度与表面质量 3.2.1 尺寸精度
1、塑件尺寸概念 塑件尺寸——塑件的总体尺寸。 2、塑料制品总体尺寸受限制的主要因素： *塑料的流动性
*成型设备的能力
3.2 尺寸精度与表面质量
影响塑件尺寸精度的因素： 1、模具制造的精度，约为1/3。 2、成型时工艺条件的变化，约为1/3。 3、模具磨损及收缩率的波动。 具体来说，对于小尺寸制品，模具制 造误差对尺寸精度影响最大；而大尺寸制 品则收缩波动为主要。
塑胶产品结构设计规范
塑胶产品结构设计规范塑胶产品是应用广泛的工业制品，具有轻质、耐腐蚀、成型性好等特点。
在进行塑胶产品的结构设计时，需要遵守以下规范，以确保产品的质量和可靠性。
一、结构强度设计规范1.考虑到塑胶的特性，产品设计时应避免尖锐的内部棱角或角点，以防止应力集中和产生裂纹。
2.在设计中，应考虑材料的厚度和强度，避免出现过于薄弱的部分或过度厚实的部分，以确保产品的整体均衡和提高强度。
3.对于大型塑胶产品，在结构设计中应考虑到自重和外部负载的压力，以确保产品能够承受一定的负荷。
二、结构稳定性设计规范1.在塑胶产品设计中，应避免设计不稳定的结构，如过大的投影面积、过高的高度、不合理的形状等，以防止产品在使用过程中发生倾覆或变形。
2.对于长条形的塑胶产品，应增加结构的稳定性，如设置横向支撑、增加垂直支撑等，以提高产品的整体刚度和稳定性。
3.在设计中考虑结构的自重和使用环境的温度变化等因素，以避免塑胶产品的变形和破坏。
三、结构可靠性设计规范1.结构设计要考虑材料的可靠性和耐久性，在产品设计中应选用高品质和经过测试验证的塑胶材料。
2.考虑到使用环境的特殊性，如高温、低温、湿度等，结构设计时应选用相应的材料，以确保产品能在各种环境下正常使用。
3.在设计中应考虑到塑胶制品的组装和连接方式，确保结构的稳定和牢固。
四、结构尺寸设计规范1.结构设计时应根据产品的功能和使用要求，选择合适的尺寸和比例。
2.对于塑胶制品的配合尺寸，应预留适当的间隙，以确保组装和操作的方便性。
3.结构设计时应考虑到材料的收缩率和变形率，合理控制尺寸和形状，以确保制品的精度和几何形状的一致性。
五、智能化设计规范1.随着信息技术的发展，越来越多的塑胶产品应用于智能化领域，结构设计时应考虑到智能模块的安装和集成。
2.在设计中应考虑到电子元器件的嵌入和连接方式，以便实现产品的智能化功能。
3.考虑到智能化产品的使用便利性和系统的稳定性，结构设计中应充分考虑维修和维护的便利性，合理设置操作和维护接口。
第3章塑料制品的结构设计
4.圆角：
大小： 外圆角：R=1.5t; 内圆角：r=0.5t
4.圆角：
5.孔：
⑴塑件的孔三种成型加工方法： 直接模塑出来； 模塑成盲孔再钻通孔； 塑件成型后再钻孔。
当通孔孔径﹤1.5mm，由于型芯易弯曲折断，不适于模塑成型。 肓孔的深度：h ﹤（3～5）d
d﹤1.5mm时， h ﹤3d
较困难。 塑件壁厚过大，则不但浪费塑料原料，而且还给成型带来困难，尤其降低了
塑件的生产率，还给塑件带来内部气孔、外部凹陷等缺陷。 所以正确设计塑件的壁厚非常重要。壁厚取值应当合理。
常用：2-4mm（最小：0.25，最大：8-10）
原则：1、满足装配使用收力要求要求下,取小壁厚；
2、脱模顶出时零件不变形；
平板类零件加强筋方
2.
向与料流方向平行
加强筋设计要点：
3.
加强筋厚度小 于制品壁厚
4.
加强筋与支承 面间留有间隙
间距（2-3）t
加强筋设计要点：
增加刚性减少变形的其他措施:
①将薄壳状的塑件设计为球面，拱曲面等，可以有效地增加刚性、减少变形。
增加刚性减少变形的其他措施:
②薄壁容器的沿口是强度、刚性薄弱处赐于开裂变形损坏，故应
～ ～
二、塑料制品的结构设计
主要：
脱模斜度、壁厚、加强筋、圆角、孔、支撑面、 装饰标志、嵌件、分型面、强制脱模等。
1.脱模斜度：减小开模力和脱模力。
当塑件成型后因塑料收缩而包紧型芯，若塑件外形较 复杂时，塑件的多个面与型芯紧贴，从而脱模阻力较大。 为防止脱模时塑件的表面被檫伤和推顶变形，需设脱模斜度。
油
行喷涂处理
不同的光泽状
明显提高塑料件表面的外观档次，
塑料结构件设计要求规范
第一章 塑料制品的结构设计塑料制品的结构设计又称塑料制品的功能特性设计或塑料制品的工艺性。
§1.1 塑料制品设计的一般程序和原则 1.1.1 塑料制品设计的一般程序1、详细了解塑料制品的功能、环境条件和载荷条件2、选定塑料品种3、制定初步设计方案，绘制制品草图（形状、尺寸、壁厚、加强筋、孔的位置等）4、样品制造、进行模拟试验或实际使用条件的试验5、制品设计、绘制正规制品图纸6、编制文件，包括塑料制品设计说明书和技术条件等。
1.1.2 塑料制品设计的一般原则1、在选料方面需考虑：(1) 塑料的物理机械性能，如强度、刚性、韧性、弹性、吸水性以及对应力的敏感性等；(2) 塑料的成型工艺性，如流动性、结晶速率，对成型温度、压力的敏感性等；(3) 塑料制品在成型后的收缩情况，及各向收缩率的差异。
2、在制品形状方面：能满足使用要求，有利于充模、排气、补缩，同时能适应高效冷却硬化（热塑性塑料制品）或快速受热固化（热固性塑料制品）等。
3、在模具方面：应考虑它的总体结构，特别是抽芯与脱出制品的复杂程度。
同时应充分考虑模具零件的形状及其制造工艺，以便使制品具有较好的经济性。
4、在成本方面：要考虑注射制品的利润率、年产量、原料价格、使用寿命和更换期限，尽可能降低成本。
§1.2 塑料制品的收缩塑料制品在成型过程中存在尺寸变小的收缩现象，收缩的大小用收缩率表示。
%10000⨯-=L LL S 式中S ——收缩率；L 0——室温时的模具尺寸； L ——室温时的塑料制品尺寸。
影响收缩率的主要因素有：(1) 成型压力。
型腔内的压力越大，成型后的收缩越小。
非结晶型塑料和结晶型塑料的收缩率随内压的增大分别呈直线和曲线形状下降。
(2) 注射温度。
温度升高，塑料的膨胀系数增大，塑料制品的收缩率增大。
但温度升高熔料的密度增大，收缩率反又减小。
两者同时作用的结果一般是，收缩率随温度的升高而减小。
(3) 模具温度。
通常情况是，模具温度越高，收缩率增大的趋势越明显。
塑胶产品结构设计规范-精
塑胶产品结构设计规范版本编号 1本页码第 4 页共6页(盖受控印章处)塑胶产品结构设计规范制订申请部门会签批准产品中心运管计划处品质管理部销售中心工程部制造中心资材中心产品二部塑胶产品结构设计规范版本编号 1本页码第 4 页共6页边薄胶的地方冷却得比较慢，并且在相接的地方表面在浇口凝固后出现收缩痕。
更甚者引致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。
若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的比例下。
下图可供叁考:2、转角准则壁厚均一的要诀在转角的地方也同样需要，以免冷却时间不一致。
冷却时间长的地方就会有收缩现象，因而发生部件变形和挠曲。
此外，尖锐的圆角位通常会导致部件有缺陷及应力集中，集中应力的地方会在受负载或撞击的时候破裂。
较大的圆角提供了这种缺点的解决方法，不但减低应力集中的因素，且令流动的塑料流得更畅顺和成品脱模时更容易。
下图可供参考之用:根据产品要求，塑件材料主体壁厚不少于1.6mm。
下表为常用材料壁厚选择供参考：表6.1.2-1 常用塑胶材料的壁厚选择塑胶种类最小壁厚小型件壁厚中型件壁厚大型件壁厚ABS 0.75 1.25 1.6 3.2～5.4防火ABS 0.75 1.25 1.6 3.2～5.4PA66+玻纤0.45 0.75 1.6 2.4～3.2PMMA 0.8 1.5 2.2 4～6.5塑胶产品结构设计规范版本编号 1本页码第 4 页共6页6.1.4 装配方式的选择塑件的装配方式和实现手段，是必须在设计初期就要做出规划的环节，否则会影响到整个项目结构的实现性，甚至影响到PCB Layout和ID造型。
目前二部的塑胶外壳常用装配方式有三种：一、超声溶接：通过高频振动把能量传递到焊区，实现胶壳的融合。
适用于体型小、成型结构简单、料厚比较均匀、不需要拆卸的塑件件，但不适用于容易受超声影响的同材质塑件本体上装配有其他小件的结构，譬如开关结构、活动插脚结构等，容易在超声时造成小件和本体的熔接，活动功能无法实现。
塑胶结构设计规范
塑胶结构设计规范1、材料及厚度、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。
还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。
目前常用奇美PA-757、PA-777D等。
b. PC+ABS：流动性好，强度不错，价格适中。
适用于作高刚性、高冲击韧性的制件，如框架、壳体等。
常用材料代号：拜尔T85、T65。
c. PC：高强度，价格贵，流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如：帝人L1250Y、PC2405、PC2605。
d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。
e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮，需添加填充物。
材料代号如：CM3003G-30。
f. PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达% 。
机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。
常用材料代号如：三菱VH001。
壳体的厚度a. 壁厚要均匀，厚薄差别尽量控制在基本壁厚的25%以内，整个部件的最小壁厚不得小于，且该处背面不是A级外观面，并要求面积不得大于100mm2。
b. 在厚度方向上的壳体的厚度尽量在~，侧面厚度在~；外镜片支承面厚度，内镜片支承面厚度最小。
c. 电池盖壁厚取~。
塑胶制品的最小壁厚及常见壁厚推荐值见下表d.料过多而增加成本，且也给工艺带来一定的困难，如延长成型时间（硬化时间或冷却时间）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料制品的结构设
计规范
1
双林汽车部件股份有限公司
企业技术规范
塑料制品的结构设计规范
-10-20发布 -10-XX实施双林汽车部件股份有限公司发布
塑料制品的结构设计又称塑料制品的功能特性设计或塑料制品的工艺性。
§1 塑料制品设计的一般程序和原则
1.1 塑料制品设计的一般程序
1、详细了解塑料制品的功能、环境条件和载荷条件
2、选定塑料品种
3、制定初步设计方案, 绘制制品草图( 形状、尺寸、壁厚、加强筋、孔的位置等)
4、样品制造、进行模拟试验或实际使用条件的试验
5、制品设计、绘制正规制品图纸
6、编制文件, 包括塑料制品设计说明书和技术条件等。
1.2 塑料制品设计的一般原则
1、在选料方面需考虑: (1) 塑料的物理机械性能, 如强度、刚性、韧性、弹性、吸水性以及对应力的敏感性等; (2) 塑料的成型工艺性, 如流动性、结晶速率, 对成型温度、压力的敏感性等; (3) 塑料制品在成型后的收缩情况, 及各向收缩率的差异。
2、在制品形状方面: 能满足使用要求, 有利于充模、排气、补缩, 同时能适应高效冷却硬化( 热塑性塑料制品) 或快速受热固化( 热固性塑料制品) 等。
3、在模具方面: 应考虑它的总体结构, 特别是抽芯与脱出制品的复杂程度。
同时应充分考虑模具零件的形状及其制造工艺, 以便使制品具有较好的经济性。
4、在成本方面: 要考虑注射制品的利润率、年产量、原料价格、使用寿
命和更换期限, 尽可能降低成本。
§2 塑料制品的收缩
塑料制品在成型过程中存在尺寸变小的收缩现象, 收缩的大小用收缩率表示。
%1000
0⨯-=
L L
L S 式中S ——收缩率;
L 0——室温时的模具尺寸; L ——室温时的塑料制品尺寸。
影响收缩率的主要因素有:
(1) 成型压力。
型腔内的压力越大, 成型后的收缩越小。
非结晶型塑料和结晶型塑料的收缩率随内压的增大分别呈直线和曲线形状下降。
(2) 注射温度。
温度升高, 塑料的膨胀系数增大, 塑料制品的收缩率增大。
但温度升高熔料的密度增大, 收缩率反又减小。
两者同时作用的结果一般是, 收缩率随温度的升高而减小。
(3) 模具温度。
一般情况是, 模具温度越高, 收缩率增大的趋势越明显。
(4) 成型时间。
成型时保压时间一长, 补料充分, 收缩率便小。
与此同时, 塑料的冻结取向要加大, 制品的内应力亦大, 收缩率也就增大。
成型的冷却时间一长, 塑料的固化便充分, 收缩率亦小。
(5) 制品壁厚。
结晶型塑料(聚甲醛除外)的收缩率随壁厚的增加而增加, 而非结晶型塑料中, 收缩率的变化又分下面几种情况: ABS 和聚碳酸酯等的收缩率不受壁厚的影响; 聚乙烯、 丙烯腈—苯乙烯、 丙烯酸类等塑料的收缩率随壁厚的增加而增加; 硬质聚氯乙烯的收缩率随壁厚的增加而减小。
(6) 进料口尺寸。
进料口尺寸大, 塑料制品致密, 收缩便小。
(7) 玻璃纤维等的填充量。
收缩率随填充量的增加而减小。
表2-1、表2-2、表2-3为常见塑料的成型收缩率。
