细部节点防水施工措施方案
细部节点防水施工措施方案细部节点防水施工措施方案防水施工应遵循先节点后大面的施工工序，做好节点施工，确保应力集中处、易发生渗漏处的防水密实性。
一、屋面节点介绍及防水节点施工（一）中级防水防水施工屋面常见细部节点1、在防水施工中应对节点部位进行增强处理，以提高防水层的整体防水能力，延长整个防水层的使用寿命。
2、屋面防水节点，一般多而复杂，主要包括：2.1 泛水，泛水是指平面与立面的转角部位，（泛水是建筑上的一种防水工艺，通俗的说其实就是在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理，说白了就是用防水材料把墙角包住。
）此处结构变形较大，容易造成防水层破坏，应加铺一层卷材附加层。
其构造要点及做法为（1）将屋面的卷材继续铺至垂直墙面上，形成卷材防水，泛水高度不小于250mm。
（2）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45度斜面，上刷卷材胶粘剂，使卷材胶粘密实，避免卷材架空或折断，并加铺一层卷材。
（3）做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑。
一般做法：在垂直墙中凿出通长的凹槽，将卷材收头压入凹槽内，用防水压条钉压后再用密封材料嵌填封严，外抹水泥砂浆保护。
凹槽上部的墙体亦应做防水处理。
泛水细部处理示意图1泛水细部处理示意图2泛水细部处理示意图32.2 天沟（指屋面排水的沟槽）、檐沟（檐下面横向的槽形排水沟）、出水口、反梁出水口，是雨水集中流经的部位，容易积水，天沟、檐沟结构较薄，变形较大，阴阳角多，不平整，应遵照多道设防，附加增强，节点密封的原则。
檐沟和天沟的示意图檐沟2.3 阴角和阳角的节点。
这些地方应力集中，往往先于大面积泛水层破坏，必须在这些部位做好增强附加层。
分隔缝，分隔缝是为了减少裂缝，在屋面找平层、刚性保护层或保护层上预留的沟槽，间距为4-6米，每一块的面积不超过36平方米，缝宽20mm。
2.4防水层收头，防止翘边，造成渗透。
2.5 出入口：易踩踏或被物品损坏或因不均匀沉降造成破坏2.6穿过防水层的管道或预埋件，管道周围易开裂破坏，这是因为管道材料与混凝土材料收缩系数不同，管道根部要做成圆弧状，增设附加层。

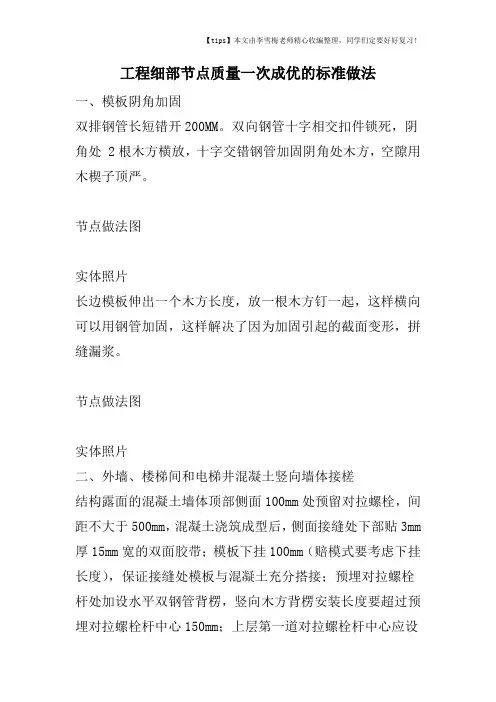

工程细部节点质量一次成优的标准做法
工程细部节点质量一次成优的标准做法一、模板阴角加固双排钢管长短错开200MM。
双向钢管十字相交扣件锁死，阴角处 2根木方横放，十字交错钢管加固阴角处木方，空隙用木楔子顶严。
节点做法图实体照片长边模板伸出一个木方长度，放一根木方钉一起，这样横向可以用钢管加固，这样解决了因为加固引起的截面变形，拼缝漏浆。
节点做法图实体照片二、外墙、楼梯间和电梯井混凝土竖向墙体接槎结构露面的混凝土墙体顶部侧面100mm处预留对拉螺栓，间距不大于500mm，混凝土浇筑成型后，侧面接缝处下部贴3mm 厚15mm宽的双面胶带；模板下挂100mm（赔模式要考虑下挂长度），保证接缝处模板与混凝土充分搭接；预埋对拉螺栓杆处加设水平双钢管背楞，竖向木方背楞安装长度要超过预埋对拉螺栓杆中心150mm；上层第一道对拉螺栓杆中心应设置在距地面结构标高200mm的位置，其余四道对拉螺栓杆根据模板展开图依次设置。
节点做法图实体照片三、构造柱根据施工图纸对砌体工程的构造柱进行深化设计，确定构造柱的位置与截面形状；构造柱位置处植筋并绑扎钢筋，注意箍筋抗震加密区的间距；砌筑马牙槎根据砌筑边线先退后进，退进尺寸为60mm，马牙槎的高度不超过300mm，上下垂直；马牙槎贴双面胶带，模板用对拉螺栓固定每排两根，保证墙体不漏浆；模板支设高度一次到顶，在便于浇筑的一侧设置喇叭口；混凝土浇筑时一次到位，与梁底密室不留缝隙，拆模后将喇叭口剔除。
节点做法图实体照片四、空心砌块水电线、盒的安装4.1利用砌块孔洞暗敷法竖向管线利用孔洞穿行，砌块最好选用双排孔空心砌块；盲孔砌块尽量保留封底；砌筑和穿管线应配合进行；横向管线埋设必须配合切割开槽；埋设管线开的槽、孔必须做好回填、密封，并采取必要的防裂措施。
4.2电器开关、电箱预制块电器开关、电箱采用混凝土预制块预埋处理，提前将开关预埋到符合墙体砌块模数的混凝土预制块中，包括接开关盒的线管，线管长出混凝土模块150mm。
