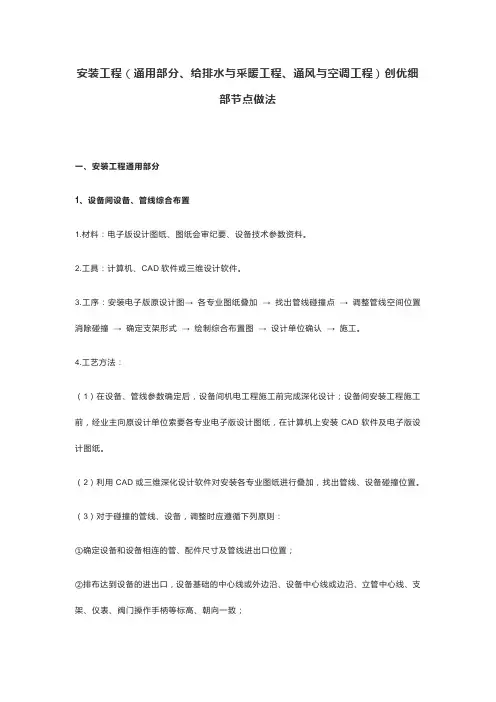

安装工程(通用部分、给排水与采暖工程、通风与空调工程)创优细部节点做法一、安装工程通用部分1、设备间设备、管线综合布置1.材料:电子版设计图纸、图纸会审纪要、设备技术参数资料。

2.工具:计算机、CAD软件或三维设计软件。

3.工序:安装电子版原设计图→ 各专业图纸叠加→ 找出管线碰撞点→ 调整管线空间位置消除碰撞→ 确定支架形式→ 绘制综合布置图→ 设计单位确认→ 施工。

4.工艺方法:(1)在设备、管线参数确定后,设备间机电工程施工前完成深化设计;设备间安装工程施工前,经业主向原设计单位索要各专业电子版设计图纸,在计算机上安装CAD软件及电子版设计图纸。

(2)利用CAD或三维深化设计软件对安装各专业图纸进行叠加,找出管线、设备碰撞位置。

(3)对于碰撞的管线、设备,调整时应遵循下列原则:①确定设备和设备相连的管、配件尺寸及管线进出口位置;②排布达到设备的进出口,设备基础的中心线或外边沿、设备中心线或边沿、立管中心线、支架、仪表、阀门操作手柄等标高、朝向一致;③管线宜靠近墙、梁集中合理布设。

(4)形成的深化图,提交原设计单位确认后实施;(5)安装各专业统一按照深化设计图规定的空间位置进行设备间施工(距离弯头500mm范围内应设置支吊架)。

5.控制要点:成行成线、维护方便、按照综合管线布置图施工。

6.质量要求:设备、管线排列整齐,成行成排,部件标高、朝向一致。

7.做法详图:8.实例图:2、电气竖井1.材料:电子版设计图纸、图纸会审纪要。

2.工具:钢卷尺、红外放线仪、计算机、CAD软件或三维设计软件3.工序:核对预留孔洞→ 计算机排版→ 调整设备位置、标高→ 绘制布置图→ 根部处理→ 施工。

4.工艺方法:(1)根据设计图纸、桥架容量及尺寸、配电箱尺寸,核对竖井管线设备位置及孔洞预留尺寸、位置,利用CAD或三维深化设计软件布置电井内设施;(2)排布应遵循下列原则:①强弱电分开,且相对集中;②配电箱应沿墙整齐排列,同范围箱体下沿标高一致。

通风空调工程施工方法技术措施

通风空调工程施工方法技术措施

通风空调工程施工方法技术措施通风空调工程的施工方法与技术措施1.通风系统施工做法及要求(1)材质要求:本工程空调、通风系统的风管采用镀锌钢板制作,板材厚度如下:风管直径或长边尺寸M圆形风管(mm)矩形风管(mm)中低压系统排烟及高压系统M≤3200.50.50.75320<M≤4500.60.60.75450<M≤6300.750.60.75630<M≤10000.750.751.01000<M≤12501.01.01.01250<M≤20001.21.01.22000<M≤4000按设计1.2按设计(2)镀锌板矩形保温风管大边>800mm,不保温风管大边>630mm,长度1200mm时加角钢腰箍一道。

(3)风管的支管与干管相接处为三通分路,当支管与干管的底面(或顶面)相距<150mm,做成弧形三通,相距在150mm以上者做成插管式三通,连接要严密。

(4)风管弯头制作按《91SB6》P4-P6标准执行。

(5)排烟管及排风兼排烟管选用δ=2mm厚的铁皮制作。

(6)风管部件及支、吊架:水平安装的风管直径或大边长小于400毫米,支、吊架间距不超过4米;大于或等于400毫米其间距不超过3米。

走道内吊架间距不超过2.5米。

垂直安装的风管支架间距为3米,但每根立管上设置不少于两个固定件。

对于相同管径的支、吊、托架应等距离排列,但不能将支、吊、托架设置在风口、风阀、检视门及测定孔等部位处,否则将影响系统的使用效果,应适当错开一定距离。

支、吊、托架的预埋件或膨胀螺栓的位置,应正确和牢固。

安装吊架应根据风管中心线找出吊杆敷设位置,单吊杆在风管中心线上,双吊杆按托架型钢的螺孔间距或风管中心线对称安装。

但吊架不能直接吊在风管法兰上。

当风管较长,需要安装一排支吊架时,先把两端支架测量好,然后以两端支架为基准,拉线找出中间支架的标高,确保位置准确。

通风空调工程施工方法及技术措施

通风空调工程施工方法及技术措施

通风空调工程施工方法及技术措施一、通风空调设备安装:通风空调设备到现场必须进行开箱检查。

根据供货合同和设备装箱单清点数量,根据施工图纸,核对设备的名称、型号、机型、电机、传动连接方式等,还应检查外表是否有明显变形或锈蚀、碰伤等。

检查核对数据应做好记录’填写《设备开箱记录表》,并由建设单位代表、供货商、施工方共同签字,检查资料作为竣工资料备用,应做好保存。

设备开箱检查完毕后,符合要求的设备做好保管或直接搬运至现场安装。

(―)设备运输方法:2•冷冻机房设备吊装运输:假定冷冻机房设在十八层,其标高为68.6m,冷冻机房层高为8m。

在机房内的主要设备有:6台430USRT螺杆式冷水机组、8台冷冻水泵、8台冷却水泵、4台345kW风冷螺杆式热泵机组、6台供暖循环水泵。

机组最大重量约为10t,属于大型设备。

冷冻机房设备的吊装是本工程的重点难点,其吊装运输需编制详细的吊装方案,吊装方案将由专业起重运输工程师编写,并报总工程师、建设单位及监理工程师批准实施,实施人员由具有起重操作证的人员负责.施工过程将严格按照起重安全施工规程实施,确保吊装人员、设备的安全。

具体的吊装方法见。

工程重点难点分析”章节。

2.冷却塔的吊装运输:六台低噪声不锈钢方形逆流冷却塔布置在三十六层天面,其吊装运输为散件,现场组装,采用土建总包单位的塔吊进行垂直运输。

3.风柜、风机等设备运输:风柜、风机分布在大楼各层,其垂直运输主要利用土建总包单位的塔吊运输,重量较小的利用施工电梯或楼梯进行垂直运输,人工进行搬运,水平运输采用叉车或人工进行搬运。

设备运输.应注意搬运和吊装的绳子不能捆在转子、机壳和轴承盖上,绑扎的绳索应固定在设备的吊装孔(位)上。

吊装时应注意安装方位及顺序。

(-)冷冻机组、热泵机组的安装:螺杆式冷水机组、热泵机组安装工艺有以下几点。

2•安装前准备工作:(1)按照设计图纸尺寸放出纵向和横向安装基准线;(2)由基础的几何尺寸定出基础中心线;(3)比较安装基准线与基础中心线的偏差,确定最后的安装基准线。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

【精品资料首发】通风与空调工程工程细部节点做法
1、风管加固(不适用洁净系统)
大口径(b≥2500mm)镀锌钢板风管加固
1.材料:1.2mm厚镀锌钢板、ф4×8镀锌铆钉。

2.工具:剪板机、折方机、手电钻、榔头、垫铁。

3.工序:制作C型条画线打眼铆接法兰安装。

4.工艺方法:利用1.2mm厚的镀锌钢板制作C型条,沿风管宽度方向将C型条按600~750mm间距铆接。

铆钉按200~220mm间距铆接在风管内侧。

加固完成后安装风管两端法兰。

5.控制要点:C型条加工顺直平整、铆接平整牢固。

6.质量要求:铆接平整且牢固,铆点间距宜为200~220mm且均匀分布,加固条间距宜为600-750mm且均匀分布。

7.做法详图
8.实例图:
2、玻璃纤维风管加固
1.材料:镀锌螺帽、Ø16KBG管、镀锌通丝螺杆、碟片。

2.工具:砂轮切割机、手电钻。

3.工序:定位打眼加工安装KBG管固定。

4.工艺方法:矩形风管长边大于630mm时,顺长边方向中间应进行空间高度加固,按间距300~600mm在风管上确定加固KBG管的位置,加固点宜居中或均匀对称分布,上下孔应垂直对应。

KBG管加工长度为风管高度减两个碟片厚度,将KBG管及内侧两端碟片置于螺栓孔对应位置后,穿通丝螺杆,外侧加碟片及螺帽固定,并用圆头螺帽收头。

5.控制要点:KBG管长度、通丝螺杆长度、风管表面平整度。

6.质量要求:加固点成排成线间距均匀,风管表面无变形,加固杆固定牢靠。

7.做法详图:
8.实例图:
3、风管与风机软连接
1.材料:三防布、跨接线、镀锌螺栓、镀锌铁皮条、风管法兰。

2.工具:钢卷尺、水平尺、手枪钻。

3.工序:定位弹线法兰及软接制作软接连接接地跨接。

4.工艺方法:确定风管与风机之间的距离和同心性,距离要求150~200㎜,风管、风机同心同径;制作软接两端法兰,中低压系统法兰螺栓孔间距120~150mm,高压及净化系统孔距80~100mm,软接长度为法兰间距加20~30mm 伸缩量,用铆钉将软接均匀平整的固定在法兰上,铆钉位置和法兰螺栓位置对应,风机法兰与风管法兰螺栓孔对应,螺栓朝向与介质流向一致,螺栓外露长度为2~3扣丝。

屋面与防暴场所采用不小于4mm2的黄绿双色铜芯软线压接铜鼻子接地跨接。

成排风机中心线应在一条线上。

5.控制要点:同心度、法兰及软接加工。

6.质量要求:风机、风管应同心,软接平顺,松紧适宜接口严密。

7.做法详图:
8.实例图:
