VD4真空断路器面价表-2013
VD4真空开关
当按下手动合闸按钮 2 或起动合闸线圈 Y3，合闸过程便开始。脱扣机构 31 释放由预 先已储能的平面蜗卷弹簧并转动主轴 30，凸轮盘 21 和主轴 30 一起转动，并通过拨 叉 20 推动绝缘拉杆 18，真空灭弧室 15 内的动触头 15.3 由绝缘拉拉杆 18 带动向上 运动，直至触头接触为止。同时压力弹簧 17 被压紧，以保证主触头有适当的接触压 力，在合闸过程中分闸弹簧 19 也同时被压紧。
●安装在开关柜内的断路器外壳不应有变形。电气主回路的接线方式必须使引线不受到任何 压力或强力的作用，例如，可能受到母线的影响，为此，德国标准 DIN43673 对连接孔中 心的校正，连接引线的材料，抗拉强度以及螺栓紧固力矩等的要求都作了说明。
4.2.1 准备工作（一次回路通电之前）
● 检查断路器有无损坏或任何其他有危害性的环境影响。若有此现象，应事先排除以恢复 到正常的工作条件。
第四章
VD4 真空断路器产品说明书
4.1 结构与功能 4.1.1 断路器要本的结构（图 7、8、9 及 10）
断路器本体呈圆柱状，垂直安装在做成托架状的断路器操动机构外壳 1 的后部。断路器本体 为组装式，导电部分设置在用绝缘材料制成的极柱套筒 12 内，使得真空灭弧室免受外界影 响和机械的伤害。 断路器在合闸位置时主回路的电流路径是：从上出线端 13 经固定在极柱套筒 12 上的灭弧室 支撑座，到位于真空灭弧室 15 内部的静触头 15.2，而后经过动触头 15.3 及滚子触头 16.2 至下部接线端子 14。真空灭弧室的开合是依靠绝缘拉杆 18 与触头压力弹簧 17 推动的。 真空灭弧室的基本结构如图 9 所示。
4.1.3.3 分闸动作原理（图 7、10 及 11）

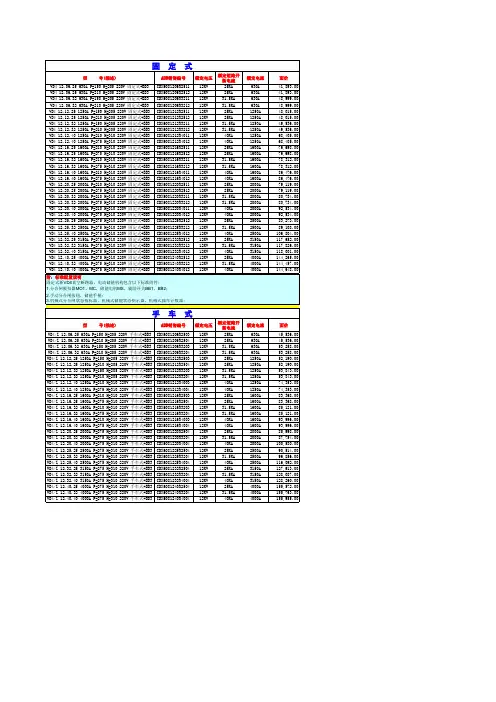

ABB 新款VD4面价表(参数信息)
附：标准配置说明 固定式新VD4真空断路器，电动储能机构包含以下标准附件： 1.分合闸脱扣器MO1、MC，储能电机MS，辅助开关BB1、BB2； 2.手动分合闸按钮，储能手柄； 3.机械式分合闸状态指标器，机械式储能状态指示器，机械式操作计数器；
手
型 号(描述) VD4/Z 12.06.25 630A P=150 H=205 220V 手车式+BB3 VD4/Z 12.06.25 630A P=210 H=205 220V 手车式+BB3 VD4/Z 12.06.32 630A P=150 H=205 220V 手车式+BB3 VD4/Z 12.06.32 630A P=210 H=205 220V 手车式+BB3 VD4/Z 12.12.25 1250A P=150 H=205 220V 手车式+BB3 VD4/Z 12.12.25 1250A P=210 H=205 220V 手车式+BB3 VD4/Z 12.12.32 1250A P=150 H=205 220V 手车式+BB3 VD4/Z 12.12.32 1250A P=210 H=205 220V 手车式+BB3 VD4/Z 12.12.40 1250A P=210 H=310 220V 手车式+BB3 VD4/Z 12.12.40 1250A P=275 H=310 220V 手车式+BB3 VD4/Z 12.16.25 1600A P=210 H=310 220V 手车式+BB3 VD4/Z 12.16.25 1600A P=275 H=310 220V 手车式+BB3 VD4/Z 12.16.32 1600A P=210 H=310 220V 手车式+BB3 VD4/Z 12.16.32 1600A P=275 H=310 220V 手车式+BB3 VD4/Z 12.16.40 1600A P=210 H=310 220V 手车式+BB3 VD4/Z 12.16.40 1600A P=275 H=310 220V 手车式+BB3 VD4/Z 12.20.25 2000A P=275 H=310 220V 手车式+BB3 VD4/Z 12.20.32 2000A P=275 H=310 220V 手车式+BB3 VD4/Z 12.20.40 2000A P=275 H=310 220V 手车式+BB3 VD4/Z 12.25.25 2500A P=275 H=310 220V 手车式+BB3 VD4/Z 12.25.32 2500A P=275 H=310 220V 手车式+BB3 VD4/Z 12.25.40 2500A P=275 H=310 220V 手车式+BB3 VD4/Z 12.32.25 3150A P=275 H=310 220V 手车式+BB3 VD4/Z 12.32.32 3150A P=275 H=310 220V 手车式+BB3 VD4/Z 12.32.40 3150A P=275 H=310 220V 手车式+BB3 VD4/Z 12.40.25 4000A P=275 H=310 220V 手车式+BB3 VD4/Z 12.40.32 4000A P=275 H=310 220V 手车式+BB3 VD4/Z 12.40.40 4000A P=275 H=310 220V 手车式+BB3
ABB(VD4)真空断路器
1、维修维修工作用来维持开关设备的无故障运行并可获得最长的使用寿命。
维修工作由以下几个紧密有关的部分组成：检查—取决于实际使用情况；维护—用于保持设备具体工作状况的措施；检修—用于恢复设备具体工作状况的措施。
1.1一般要求由于真空断路器具有结构简单和耐用的特点，因此由很长的使用寿命。
在整个使用期内，断路器操动机构的维修工作量极少，真空灭弧室毋需检修，即使室频繁的分闸操作和开断短路电流，对真空度也不会由影响。
维护工作与零部件受磨损和老化情况有关。
为使断路器可靠地工作，所需进行的维修工作的间隔时间和检修范围将取决于工作环境的影响、操作次数、运行时间及开断短路电流的次数等诸因素。
在正常使用条件下，由于精心的检查和维护，元件的使用寿命理论上可达20000次或30000次。
注意：维护工作只能是由经过培训，熟悉本开关设备特性的人员担任，且应符合GB/IEC/VD标准与其他技术主管单位所颁布的各种有关安全规程的要求，此外，还须遵循其他的基本规程，如装配工艺规程等，建议在维护和检修各种方面聘请ABB公司的对外服务人员来承担。
在进行维修工作时，所有的辅助电源均必须断开且没有再送电的危险。
注意：为防止意外事故（尤其是手的受伤），对在操动机构上进行的各项各种应格外小心，特别是平面蜗卷弹簧尚未完全释能的情况时。
即使弹簧处于未储能状态，也仍然有一定的弹力存在。
1.2检查与维护1.2.1断路器本体带有真空灭弧室的断路器本体毋需维修，只有再充分怀疑断路器上可能受过外力作用，使真空灭弧室内部发生损坏的情况下，才检查真空度。
真空灭弧室的使用寿命取决于电流总限额值时，这一限额值是按第2.4节说明的，与各种规定条件下的设备参数相符合。
当达到电流总限额值时，真空灭弧室在才予以更换。
在断路器运行了二年或储存期超过了二年后，建议抽检灭弧室的真空度。
注意：拆卸和更换真空灭弧室，也应有相应的受过培训的人员或ABB公司的对外服务人员来承担，特别是在重新装配期间，需作适当调整。
6KV真空断路器VD4课件
继续检测开口三角侧电压。
• 正常检查面板电源指示灯亮，报警灯灭。
FC真空接触器开关
• FC开关回路由快速熔断器
和真空接触器组成的负荷 开关。价格相对廉价。用 于1200KV以下的电动机或 1600KV以下的变压器上。
• 开关过流等保护靠熔断器
VD4断路器的操动机构
• VD4断路器的操动机构属于弹簧储能型式，
标准配置机械防跳装置，可装配各种闭锁 机构以防止错误操作。
• 只有当所有的先决条件都满足后，每个操
作顺序才能被正确的执行。
开关储能
• 该开关有电动和手动两种方式，电动储能采用交、
直流两用单相串激电动机。储能时间小于15S。开 关处于工作状态后〔不管开关的主回路是否带 电〕，储能电机的电气回路就处于工作状态，电 机就进行储能，合闸弹簧储能到位后，位置开关 自动断开储能回路。
来位置，尽量防止在试验/工作位置之间停留。然后查明原因，必要时联系检修处理。 切不可用力过猛，卤莽操作，否那么可能造成设备的损坏和事故的发生。
• 9、进出车时应注意摇把转动方向〔进车顺时针，出车逆时针〕直到转不动为止〔约20
转〕，且机械指示为“工作位置〞或“试验位置〞，确保开关进出到位，否那么可能 引起动静触头发热。
• 手动储能〔包括开关本体分、合闸〕，一般情况
下只在开关空载调试和检测时使用。
断路器操动机构包括
• 分合闸辅助开关 • 储能马达 • 内置的储能杆 • 断路器分合闸机械指示 • 计数器 • 电气附件的插头、插座连
接
• 储能状态指示 • 脱扣器 • 合闸指示、分闸指示 • 弹簧储能、未储能指示
断路器的合闸、跳闸有二种方法
高压柜VD4Z断路器常见故障探讨
高压柜VD4Z断路器常见故障探讨摘要：随着电力系统的迅猛发展，高压断路器已经大批量地生产和使用。
对于我们技术人员来说，提高对高压断路器的认识，深入研究分析断路器应用时常见的故障问题，成了一个迫在眉睫的问题。
以下是对VD4/Z高压真空断路器应用在高压柜中常见故障问题进行研究分析，并提出合理的解决方案。
关键词：高压柜；VD4Z断路器；故障前言：随着国家用电规模的不断扩大，各种高压干线、超高压干线等用电网络的覆盖，在带给我们便利的同时也给线路的维修带来了困扰，为此我司研发出了一款型号为VD4/Z的高压真空断路器，它为参数为3-10kV、50Hz的三相交流系统提供配电装置，被广泛的应用在大型的工矿企业、发电厂、变电站中来作为配电保护装置使用，对使用环境的要求较低，目前该款断路器可支持配置在中置柜、双层柜、固定柜内作为高压用电保护装置使用，在业内所取得的口碑较好。
1发展简史说起真空断路器，不得不提及我们的物理科学家里顿豪斯，他在1893年设计出了一个结构十分的简单的真空灭弧室，并在同年申请了相关的设计专利；一直到1920年，瑞典的一家名为佛加公司的成功的首次研制成功了第一个真空开关，不过由于技术的局限性和成本问题并未得到业内的认可。
尽管随后该公司相继在1926年前后分别阐述了真空中分断电流的可能性，并用实际的研究成果展示了这一发现的真实性，但还是因为分断能力小而受到行业的冷落，并未得到真正的实施。
一直持续到上个世纪50年代真空材料的研制成功，美国才开始将真空开关进行商业生产，虽然那时真空开关的分断电流只有4千安的水平，但是这也已经是取得长足的进步。
随后在1961年研制出15千伏、分断电流为12.5千安的真空断路器；1966年试制成15千伏、26千安和31.5千安的真空断路器。
人们这时候才开始真正的进入到真空断路器的时代，在上个世纪80年代中期，美国研制出的真空断路器的分断能力已达100千安，这是一个在电力历史上具有里程碑的时刻。
VD4断路器
© ABB 8/27/2013 PT Technology | 17
极柱对比 为了保护未来的环境
ABB 创新的浇注技术对未来 的环境做出了巨大的贡献。
更高的效率减少了环境的负 担，预防气候变化。
PT1 浇注式极柱相比于类似 的环氧浇注式极柱，减少了 50%以上的 CO2 排放。相当 于每年节省了 3,000 吨以上 的 CO2 （年产 150,000 支 极柱的情况下）
直流分量 特殊负载适用场合
35% 电容器组、补偿电抗器、电 动机等负载 *需加装避雷器 10,000 -15℃（-25℃计划中）
43%（可更高，需确认） 较大负载的频繁操作/ （电容器组） *需加装避雷器 10,000 (30,000) -25℃
机械寿命/额定电流下开断次 数 最低可运行环境温度
© ABB Group August 27, 2013 | Slide 31
VD4 + PT 自攻螺栓
试验证明高达10次的 拆卸自攻螺栓不会影 响其紧固性能
PT极柱内无螺母嵌件 使用自攻螺栓将PT极柱固定 于断路器壳体上 在自攻螺栓高速旋转的过程 中，螺纹周围的PT材料将经 历熔化、再凝固的变化
需配备专用的自攻螺栓的电 动工具，在各工厂已完成测 试
额定紧固扭矩 35 Nm
热塑性材料中的一族： 聚酰胺 Polyamide 材料具有如下的性能：
坚固、耐磨损、耐热、高绝缘性能… 由于配方的多变，聚酰胺一族中有着大量的 分类，各有着截然不同的性能。 运用实例：
飞机的引擎机舱 空客 - A380 航天飞机
航天飞机内部电线电缆的保护层，航 空舱的外部覆层
VD4-HPA断路器改造方案安装使用说明书
• 改造方案完全覆盖原有HPA 产品系列• 更短的停电时间和工期• 有效延长开关设备的使用寿命，维护成本低—安装使用说明书VD4-HPA 断路器改造方案12 kV, …3150 A, ...40 kA—目录始终安全第一I. 引言II. 环境保护程序1. VD4-HPA通用VD4内容2. 装卸3. 概述4. 操作与使用5. 安装04 05 05 05 06 07 08 104VD4-HPA断路器改造方案 安装使用说明书始终安全第一!—在开关设备安装使用前请仔细阅读本说明• 开关设备只适合于电气设备工作的户内场所• 确保有专业人员来进行安装、操作和维护• 必须保证现场电气设备的联接条件及工作规程的适用性与安全性• 有关开关设备的所有操作，都应遵循本说明书中的相关规定• 要特别注意手册中标有危险标识的注意事项危险!• 运行期间，负载应不超出开关设备在正常工作条件下的技术参数中规定的值• 说明书应放在所有与安装、操作及维护有关人员便于取阅的地方。
并确保每一个操作人员已经阅读和熟知本说明书• 用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备• 如果对本手册尚有疑问，我们将乐意提供进一步的资讯版权所有，本公司保留对本手册的修改权力。
严禁误用及滥用，包括拷贝、盗版及从本手册断章取义并提供给第三方等行为。
对所有从其他渠道获取的资讯，本公司概不负责。
危险!• 始终遵守安装手册和安装操作规程相关规定• 高压危险• 危险电压可能引起电击或火灾•在设备上进行任何操作前必须切断电源5引言/环境保护程序/VD4-HPA通用VD4内容I 引言—本说明书包含用于VD4-HPA断路器安装投运、操作和维护的相关信息。
为了正确的使用该设备，请仔细阅读本说明书。
VD4-HPA断路器是用于替代适配于SafeSix 12 kV开关柜的HPA SF6断路器。
本说明书给出的以下信息未考虑特殊配置要求的使用情形。
除本说明书外，如有需要，请联系我们获取最新技术文档（电气原理图、组装和安装图纸），特别需要注意有关标准方案之外的任何变更需求。
ABB中压真空断路器VD4产品说明书
或更换 ● 标准配置机械防跳装置 ● 内置的操动机构储能杆 ● 分合闸按钮可配置由专用工具打开的护盖 ● 分合闸按钮可配挂锁
结构
操动机构和极柱固定在一个金属壳体上，此金属壳体也 是固定式断路器的安装壳体。这种紧凑的结构保证了断 路器的坚固和机械可靠性。
除了隔离触头和连接到辅助电路的带软管的航空插外， 可抽出式断路器还装配有手车底盘，可实现在开关柜门 关闭的条件下进行断路器的摇进摇出操作。
● 真空开断技术 ● 真空中的触头避免了氧化和污染 ● 极柱整体浇注技术 ● 真空灭弧室受到可靠保护，避免了机
1VCD003282
40...60 10...15 50...75 50...80 589 570 424 275 89
1VCD003285
-15...+40 -15...+40 -15...+40 -15...+40 -15...+40
-15...+40
2
断路器选择和订货
12 12 42 75 50-60 1600 25 31.5 -
TN7406
40...60 10...15 50...75 50...80 461 450 424 150
73
40...60 10...15 50...75 50...80 461 570 424 210
75
1VCD000051 TN7405
40...60 10...15 50...75 50...80 589 570 424 210 84
6KV真空断路器(VD4)检修作业指导书
大唐XXXX 发电有限责任公司企业标准Q/×× ××× ××××—××××检修作业指导书作业项目：二期6KV 真空断路器(VD4)检修 作业日期：批 准： 2009,12,30 审 核： 12,30 12,30 编 制： 2009,12,292009-12-31修订 2010-01-01实施Q/DTSM ××大唐XXXX发电有限责任公司发布二期6KV真空断路器(VD4)检修作业指导书1．目的1.1规范检修行为，确保该断路器大修质量符合规定要求。
1.2本检修程序为所有参加本项目的工作人员所必遵循的质量保证程序。
2．范围适用于安装于KYN28-12型户内交流金属铠装抽出式开关设备（开关柜）内的VD4型真空断路器的标准大修，亦适用于类似大修性质的开关抢修工作。
3．职责3.1工作负责人职责：负责办理检修工作票；负责设备（工器具）质量验证；负责备品备件和材料的质量验证；负责指定专人做好记录，确保记录真实、准确、工整；负责确认检修工作过程；负责项目自检并签证，对本项目的安全、质量负责；如果需要上一级验收（验证），负责提出验收（验证）申请。
3.2监护人职责：督促、提醒工作班成员注意检修现场危险点、危险源；并对被检修设备安全、工作环境实施监督。
3.3其他工作人员职责：在工作负责人的领导下，按照检修工艺和本作业指导书施工。
3.4质检员职责：按本作业指导书质量控制点，对所有“W”“H”点进行验证、签字，进行全过程质量管理。
4．人员资质及配备4.1专责检修工1名：具有工程师或技师资质，且从事开关检修工作3年以上条件。
4.2检修工3名：具有6KV开关检修工资质或条件。
4.3其他2名：具有高压试验资质或条件。
5．检修内容(或流程)5.1开关柜体的检修5.2断路器的检修6．质量标准6.1《电气一次检修规程》6.2《电气设备预防性试验规程》6.3《电力生产安全规程》7．引用文件7.1《电气一次检修规程》7.2《电气设备预防性试验规程》7.3《电力生产安全规程》7.4《VD4真空断路器安装使用说明书》8．监视和测量装置汇总表9.备品备件、材料9.3工器具10.安全措施10.1办理工作票。
ABB中压真空断路器VD4产品说明书
在真空中开断电流
真空断路器不需要灭弧和绝缘的介质。实际上，灭弧室 中不存在可被电离的物质。在任何情况下，当触头分离 时，触头间的电弧通道仅仅由触头材料的金属蒸气构成。
电弧只能由外部能量维持，当主回路电流在自然过零点 时刻消失，电弧即不能维持。在此刻，急速下降的载流 密度和快速凝聚的真空金属蒸气，使触头之间迅速恢复 了绝缘。真空灭弧室因此恢复了绝缘能力以及耐受系统 瞬态恢复电压的能力，最终将电弧熄灭。
真空电弧－发散型或收缩型
1 随着触头的分离，阴极触头的整个表面形成多个独立的斑点，阴极斑点产生的金 2 属蒸气维持着真空电弧。
3
4 发散型真空电弧的特征是电弧扩散覆盖到触头表面并平均分配热应力。
5 在真空灭弧室的额定电流范围内，电弧总是发散型的。触头的烧蚀可以忽略不
计，因此额定电流开断次数可以非常高。
锁可防止错误和危险的操作 ● 环境友好
整体浇注极柱
1 上出线端 2 真空灭弧室 3 环氧树脂壁 4 动出线杆 5 下出线端
6 软连接 7 触头压力弹簧 8 绝缘拉杆 9 极柱固定嵌件 10 操动机构连接处
5
概述
ABB 真空灭弧室的开断原理
真空灭弧室(图)
在一个真空灭弧室内，真空电弧随着载流触头的分离而产生，并维持到电流过零 点结束，电弧可受到磁场的影响。
Ir [A]
Isc [kA]
Ik [kA]
Ip [kA]
[O-0.3s-CO-15s-CO]
[ms] [ms] [ms] [ms]
II
H WD
H [mm] W [mm] D [mm]
I [mm]
[kg]
[℃]
VD4-12断路器价格表(2014)
价格清单 - VD4 12-2014/01 - page 1/9中压真空断路器 Medium Voltage Vacuum Circuit-Breakers12/17.5kV . 630-4000 A . 25-40 kA标准配置 Standard EquipmentVD4真空断路器--配EL 操作机构配环氧树脂浇注极柱价格清单 Price List固定式 Fixed Execution电动储能 Motor Operated U [kV]CNDMX Isc [kA]In = 630 A In = 1250 A In = 1600 A In = 2000 A In = 2500 A In = 3150 A In = 4000 A 12VD4 122542,73148,97576,69879,11983,273117,652144,265-31.549,97950,52678,31280,73489,108117,826144,457-40-68,40586,47692,534106,804118,001144,648-17.5VD4 172549,97950,52678,31280,73489,108117,826144,457-31.5-68,40586,47692,534106,804118,001144,648-currency = RMB固定式 Fixed Execution电动储能 Motor Operated 销售编号 Sale No.U [kV]In [A]Isc [kA]描述Description P [mm]H [mm]RemarkCDX6081206R25111263025VD4 12.06.25150205CDX6081206R2512210205CDX6081206R321131VD4 12.06.32150205CDX6081206R3212210205CDX6081212R2511125025VD4 12.12.25150205CDX6081212R2512210205CDX6081212R321131VD4 12.12.32150205CDX6081212R3212210205CDX6081212R401140VD4 12.12.40210310CDX6081212R4012275310CDX6081216R2511160025VD4 12.16.25210310CDX6081216R2512275310CDX6081216R321131VD4 12.16.32210310CDX6081216R3212275310CDX6081216R401140VD4 12.16.40210310CDX6081216R4012275310CDX6081220R2511200025VD4 12.20.25210310CDX6081220R2512275310CDX6081220R321131VD4 12.20.32210310CDX6081220R3212275310CDX6081220R401140VD4 12.20.40210310CDX6081220R4012275310CDX6081225R2512250025VD4 12.25.25275310CDX6081225R321231VD4 12.25.32275310CDX6081225R401240VD4 12.25.40275310CDX6081232R2512315025VD4 12.32.25275310备注1)CDX6081232R321231VD4 12.32.32275310备注1)CDX6081232R401240VD4 12.32.40275310备注1)CDX6081240R2512400025VD4 12.40.25275310备注2)CDX6081240R321231VD4 12.40.32275310备注2)CDX6081240R401240VD4 12.40.40275310备注2)CDX6081706R251117.563025VD4 17.06.25150205CDX6081706R2512210205CDX6081712R2511125025VD4 17.12.25150205CDX6081712R2512210205CDX6081712R321131VD4 17.12.32150205CDX6081712R3212210205CDX6081716R2511160025VD4 17.16.25210310CDX6081716R2512275310CDX6081716R321131VD4 17.16.32210310CDX6081716R3212275310Table to be continued固定式VD4真空断路器，电动储能操动机构包含以下标准附件：分合闸脱扣器MO1、MC，储能电机MS，辅助开关BB1~3(触点10个:5NC+NO)；手动分合闸按钮，储能手柄；机械式分合闸状态指示器，机械式储能状态指示器，机械式操作计数器；手车式VD4真空断路器，电动储能操动机构包含以下标准附件：分合闸脱扣器MO1、MC，合闸闭锁电磁铁RL1，储能电机MS，辅助开关BB1、BB2、BB3，辅助开关BT1、BT2；手动分合闸按钮，储能手柄，二次回路航空插头，机械式分合闸状态指示器，机械式储能状态指示器，机械式操作计数器；价格清单 - VD4 12-2014/01 - page 2/9中压真空断路器 Medium Voltage Vacuum Circuit-Breakers12/17.5kV . 630-4000 A . 25-40 kA 固定式 Fixed Execution销售编号 Sale No.U [kV]In [A]Isc [kA]描述Description P [mm]H [mm]Remark CDX6081720R2511200025VD4 17.20.25210310CDX6081720R2512275310CDX6081720R321131VD4 17.20.32210310CDX6081720R3212275310CDX6081725R2511250025VD4 17.25.25275310CDX6081725R321131VD4 17.25.32275310CDX6081732R2512315025VD4 17.32.25275310备注1) CDX6081732R321231VD4 17.32.32275310备注1) CDX6081740R2512400025VD4 17.40.25275310备注2) CDX6081740R321231VD4 17.40.32275310备注2)备注:1) 自然冷却2) 强迫风冷，断路器价格已含一套风机套件，每台开关柜共需要两套，分别用于断路器和电流互感器。
新型VD4样本new+VD4+Specification_Rev[1].+F
![新型VD4样本new+VD4+Specification_Rev[1].+F](https://img.taocdn.com/s3/m/47111dea551810a6f524861a.png)
关合能力
操作顺序 分闸时间 燃弧时间 开断时间 合闸时间 最大外形尺寸
相间距 重量 标准尺寸图
环境温度 热带气候标准
电磁兼容性
12
IEC 62271-100 GB 1984-2003
Ur [kV] Us [kV] Ud(1min) [kV] Up [kV] fr [Hz]
12 12 42 75 50-60 1600 40
40
100
12 12 42 75 50-60 1600 40
40
100
12 12 42 75 50-60 2000 25 31.5 40
25 31.5 40
63 80 100
12 12 42 75 50-60 2000 25 31.5 40
25 31.5 40
真空电弧－发散型或收缩型
1 随着触头的分离，阴极触头的整个表面形成多个独立的斑点，阴极斑点产生的金 2 属蒸气维持着真空电弧。
3
4 发散型真空电弧的特征是电弧扩散覆盖到触头表面并平均分配热应力。
5 在真空灭弧室的额定电流范围内，电弧总是发散型的。触头的烧蚀可以忽略不
计，因此额定电流开断次数可以非常高。
1
4 6 6 6 6 7 8 8 10 10 10 10
3
概述
总则
新 VD4 真空断路器是 ABB 驰名的灭弧室和浇注极柱研 发和制造技术，以及先进的操动机构研发、设计和生产 技术的完美结合。
VD4 中压真空断路器的灭弧室被整体浇注在环氧树脂 中。整体浇注的极柱结构更坚固，可为真空灭弧室提 供更加充分的保护，并可消除灰尘和潮气对灭弧室的 外绝缘能力的影响。
安装方式 VD4 断路器操动机构正面布置，有固定式和可抽出式两 种安装方式。可抽出式 VD4 适用于 ABB 公司 UniGear ZS1 系列开关柜。 应用场合 VD4 断路器使用在配电系统中，可适用于控制和保护电 缆、架空线、变压器、马达、发电机和电容器组。
VD4型真空断路器使用与故障分析
VD4型真空断路器使⽤与故障分析VD4型真空断路器使⽤与故障分析故障现象：在⼀次合闸操作过程中，VD4⼿车在试验位置时，“试验位置”绿灯2LD和“分闸指⽰”1LD绿灯亮，当操作⼈员将⼿车摇⾄⼯作位置时，“⼯作位置”2HD红灯亮，⽽“分闸指⽰”绿灯1LD不亮，⾼压柜⼆次图如图（1）所⽰，操作⼈员以为指⽰灯故障，试图使⽤KK开关合闸，但不能合闸。
经再次检查，完全具备送电条件，此时由于送电时间紧急，于是⽤⼿按VD4上的⼿动合闸按钮，不能合闸。
将⼿车反复进出⼏次，在⼯作位置仍不能合闸。
将VD4⼿车摇⾄“试验位置”时，⼿动与电动均能合闸。
原因分析：VD4型断路器电⽓控制接线图（局部合闸回路和闭锁回路）如图（2）所⽰。
在紧急情况下需要正常送电，⼜出现上述机械故障导致的电⽓回路不通时，可在⼯作位置拆下操动机构外壳，⽤螺丝⼑顶住Y1的电磁铁，⼈为吸合，此时即可操作，特别强调的是这种⽅法仅限于⾮常紧急情况下采⽤。
经验总结：在操作过程中发⽣过⼿车由于⾼压柜⾼压上、下桩头盖板不能随⼿车前进⽽顶开，操作时特别注意不得强⾏将⼿车摇⼊，应仔细检查机械各连锁环节，强⾏进⼊的后果是⼿车上桩头将与柜体进线保护盖板挤压⽽导致⼿车报废。
在操作接地闸⼑时应迅速到位，没有到位情况下将出现上述类似现象。
1.故障现象2006年4⽉，在110kV安岳变电站#2主变增容技改进⼊后期设备调试阶段时，出现了新安装在10kVⅡ段上的7路进出线开关柜中的VD4真空断路器都只能合闸、分闸⼀次，就失去合、分闸功能了，不管是在⾼压开关柜上就地合、分闸，还是在主控室微机遥控操作，VD4真空断路器都⽆任何反应。
2.故障原因分析VD4真空断路器适⽤于以空⽓为绝缘的户内式开关系统中，只要在正常的使⽤条件及断路器的技术参数范围内，VD4真空开关就可以满⾜电⽹在正常或事故状态下的各种操作，包括合、分和开断短路电流。
针对以上故障现象，对⾼压开关柜⼆次回路接线检查，发现没有接错的地⽅。
真空断路器vd4-12参数
真空断路器vd4-12参数VD4-12是一款常开型真空断路器，广泛应用于交流50Hz，额定电压12kV的配电系统中。
下面将详细介绍VD4-12的参数和特性。
1.额定电压：VD4-12的额定电压为12kV，适用于中等电压的配电系统。
可以在电力工厂、工业企业以及城市配电网等场所使用。
2.额定电流：VD4-12具有不同额定电流级别，包括630A、1250A、1600A和2000A。
用户可以根据实际需要选择合适的额定电流级别。
3.短路开断能力：VD4-12具有很高的短路开断能力，能够承受25kA的对称短路电流和31.5kA的峰值短路电流。
这使其具备应对各种突发短路故障的能力。
4.额定分断电流：VD4-12的额定分断电流为20kA，能够可靠地切断电路中的故障电流，保护电气设备和系统的安全运行。
5.耐受电压：VD4-12能够耐受高达28kV的耐受电压，确保在电气设备过电压的情况下，仍能够正常运行并切断电路。
6.操作机构：VD4-12采用手动和电动机构两种操作方式，用户可以根据需要选择合适的操作方式。
手动操作简单方便，适用于较小的配电系统，而电动机构适用于需要远程操作和自动化控制的大型配电系统。
7.绝缘性能：VD4-12采用了特殊的真空灭弧室设计，具备优异的绝缘性能。
能够在高温、高湿、高海拔等恶劣环境条件下，保持稳定的绝缘性能。
8.寿命和可靠性：VD4-12的设计寿命可达30年，具备良好的可靠性。
断路器的主要部件采用优质材料制造，经过严格的质量控制，确保产品的长期稳定运行。
9.机械特性：VD4-12具有机械特性优良的特点。
断路器的机构采用了优化设计，具备低噪音、低振动和低能耗的特点，保证了断路器的平稳运行。
10.维护和检修：VD4-12采用模块化设计，便于维护和检修。
各个模块之间具有良好的互换性，可快速更换故障模块，减少了维护和检修的时间和成本。
总之，VD4-12是一款具备高额定电压、大短路开断能力、优良绝缘性能和可靠性的真空断路器。
VD4
a
VD4 真 空 断 路 器
4.3 真 空 灭 弧 室 的 特 性 • 由于触头间具有很高的绝 缘强度，即使间隙很小， 仍然可以在触头分离几毫 秒后的首次电流过零点之 前熄弧，确保开断成功
ABB Power Distribution
Code No
a
VD4 真 空 断 路 器
4.4 真 空 灭 弧 室 使 用 寿 命 • 触 头 损 耗 低 ，意 味 额 定 电 流范围宽，机械磨损和非 电 气 损 耗 是灭 弧 室 或 断 路 器使用寿命的决定因素。 因 型 号 而 异 ，额 定 短 路 开 断电流的开断次数最高可 达 100 次 • 真空中能否发生闪络现象 取决于触头的形状，当真 空 压 力 低 于 10-2 Pa 时 还 取 决 于真空压力的大小 • 根据巴申定理，真空压力 大 于 10-1 Pa 时 会 造 成 开 断 失 败 ABB Power Distribution
Code No
a
VD4 真 空 断 路 器
4.2 真 空 灭 弧 室 的 构 造 • 真空灭弧室制造技术的基 本差别主要有两类： 1真空灭弧室的排气单独在 排气台上进行，排气工序 完成时再对排气口实行冷 压 焊 封 接 。( 压 紧 法 ) 2真空灭弧室在真空炉钎焊 时排气，冷却后完成封接 。(钎焊封接法) 钎焊封接法具有高温下排 气 的 优 点 ， 可 以 获 得 较高 的 真 空 度 。 (VD4 属 于 后 者, 其 真 空 压 力 为 10-3 Pa - 10-5 Pa )
ABB Power Distribution
Code No
a
VD4 真 空 断 路 器
3. 投 切 容 性 负 载 3.1 空 载 投 切 电 缆 和 架 空 线 • 空载开断小容性电流的架空线和电缆时不会重击 穿，因此不会产生操作过电压 3.2 投 切 电 容 器 组 • 开 断 高 至 0.8 额 定 电 流 值 的 容 性 电 流 时 不 会 重 击 穿 ，因而不会产生过电压
