自动转换开关的工作原理

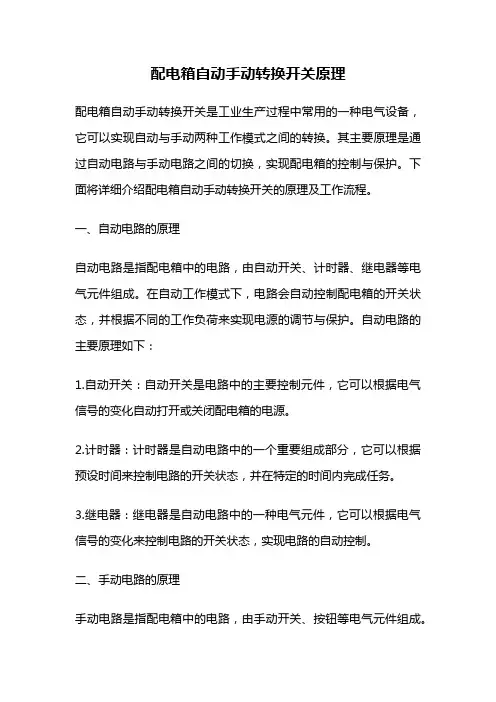

配电箱自动手动转换开关原理
配电箱自动手动转换开关原理配电箱自动手动转换开关是工业生产过程中常用的一种电气设备，它可以实现自动与手动两种工作模式之间的转换。
其主要原理是通过自动电路与手动电路之间的切换，实现配电箱的控制与保护。
下面将详细介绍配电箱自动手动转换开关的原理及工作流程。
一、自动电路的原理自动电路是指配电箱中的电路，由自动开关、计时器、继电器等电气元件组成。
在自动工作模式下，电路会自动控制配电箱的开关状态，并根据不同的工作负荷来实现电源的调节与保护。
自动电路的主要原理如下：1.自动开关：自动开关是电路中的主要控制元件，它可以根据电气信号的变化自动打开或关闭配电箱的电源。
2.计时器：计时器是自动电路中的一个重要组成部分，它可以根据预设时间来控制电路的开关状态，并在特定的时间内完成任务。
3.继电器：继电器是自动电路中的一种电气元件，它可以根据电气信号的变化来控制电路的开关状态，实现电路的自动控制。
二、手动电路的原理手动电路是指配电箱中的电路，由手动开关、按钮等电气元件组成。
在手动工作模式下，电路会由人工操作来实现配电箱的控制与保护。
手动电路的主要原理如下：1.手动开关：手动开关是电路中的主要控制元件，它可以由人工操作来打开或关闭配电箱的电源。
2.按钮：按钮是手动电路中的一个重要组成部分，它可以根据人工操作来控制电路的开关状态，并在特定的时间内完成任务。
三、自动手动转换开关的工作流程自动手动转换开关的工作流程如下：1.自动工作模式：当配电箱处于自动工作模式下时，电路会自动控制配电箱的开关状态，并根据不同的工作负荷来实现电源的调节与保护。
2.手动工作模式：当配电箱处于手动工作模式下时，电路会由人工操作来实现配电箱的控制与保护。
3.自动手动转换：当需要从自动工作模式转换到手动工作模式时，自动手动转换开关会切换自动电路与手动电路之间的连接，使得电路的控制权由自动电路转换到手动电路。
四、配电箱自动手动转换开关的应用配电箱自动手动转换开关广泛应用于工业生产过程中，可以实现工业设备的控制与保护。

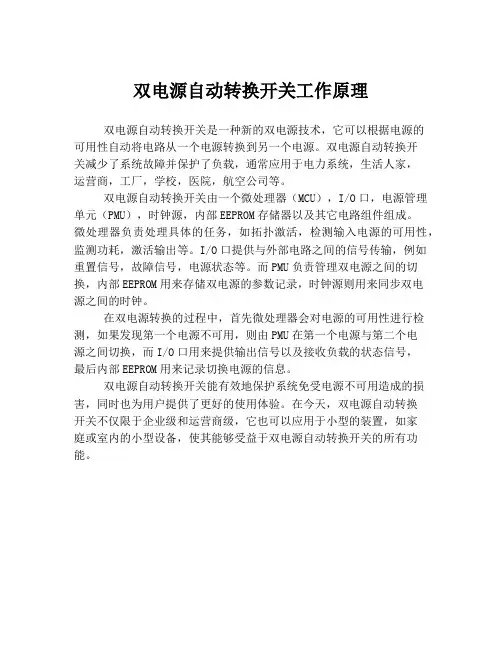

双电源自动转换开关工作原理
双电源自动转换开关工作原理
双电源自动转换开关是一种新的双电源技术，它可以根据电源的
可用性自动将电路从一个电源转换到另一个电源。
双电源自动转换开
关减少了系统故障并保护了负载，通常应用于电力系统，生活人家，
运营商，工厂，学校，医院，航空公司等。
双电源自动转换开关由一个微处理器（MCU），I/O口，电源管理单元（PMU），时钟源，内部EEPROM存储器以及其它电路组件组成。
微处理器负责处理具体的任务，如拓扑激活，检测输入电源的可用性，监测功耗，激活输出等。
I/O口提供与外部电路之间的信号传输，例如重置信号，故障信号，电源状态等。
而PMU负责管理双电源之间的切换，内部EEPROM用来存储双电源的参数记录，时钟源则用来同步双电
源之间的时钟。
在双电源转换的过程中，首先微处理器会对电源的可用性进行检测，如果发现第一个电源不可用，则由PMU在第一个电源与第二个电
源之间切换，而I/O口用来提供输出信号以及接收负载的状态信号，
最后内部EEPROM用来记录切换电源的信息。
双电源自动转换开关能有效地保护系统免受电源不可用造成的损害，同时也为用户提供了更好的使用体验。
在今天，双电源自动转换
开关不仅限于企业级和运营商级，它也可以应用于小型的装置，如家
庭或室内的小型设备，使其能够受益于双电源自动转换开关的所有功能。
转换开关的换向原理
转换开关的换向原理转换开关是电路中常见的一种开关元件，用于在不同电路间切换电流的路径，起到改变电路连接方式和实现电路功能转换的作用。
换向原理是指转换开关的工作原理和操作方式。
一、转换开关的基本结构和原理转换开关的基本结构包括导电片、固定接点、触电片、触点弹簧等。
其中导电片是连接输入和输出电路的关键部件，触电片和固定接点则用于控制导电片的位置。
转换开关通常有两个或多个固定接点和一个可切换的导电片。
通过改变导电片的位置，实现输入电路和输出电路的连接和切换。
转换开关根据操作方式可以分为手动开关和电动开关。
手动开关通过手动操作导电片，实现电路连接和断开。
电动开关通过电动机等驱动装置推动导电片，实现电路的开闭。
单刀双掷转换开关（DPDT）是一种常见的转换开关，常用于将电流从一个电路路径切换到另一个电路路径。
它有两个固定接点，一个导电片可以切换至两个不同位置。
单刀双掷转换开关的导电片有三个接点，分别与两个固定接点相连。
当导电片处于一个位置时，其中一个固定接点与导电片接触，形成一个完整的电路路径，这时电流可以通过这条路径流动。
而另一个固定接点则与导电片分离，形成断开状态。
当导电片切换至另一个位置时，这两个接点的连接状态互换。
也就是说，此时另一个固定接点与导电片接触，形成电路路径，而之前的接点则与导电片分离，断开电路路径。
通过改变导电片的位置，实现电流从一个电路路径切换到另一个电路路径。
三刀三掷转换开关（TPDT）是一种常用于三相电路或三通断开电路的转换开关。
它有三个固定接点，一个导电片可以切换至三个不同位置。
三刀三掷转换开关的导电片有四个接点，分别与三个固定接点相连。
当导电片处于一个位置时，其中一个固定接点与导电片接触，形成一个完整的电路路径。
与之相连的另外两个固定接点则与导电片分离，形成断开状态。
当导电片切换至另一个位置时，这三个接点的连接状态互换。
也就是说，此时另外两个固定接点与导电片接触，形成电路路径，而之前的接点则与导电片分离，断开电路路径。

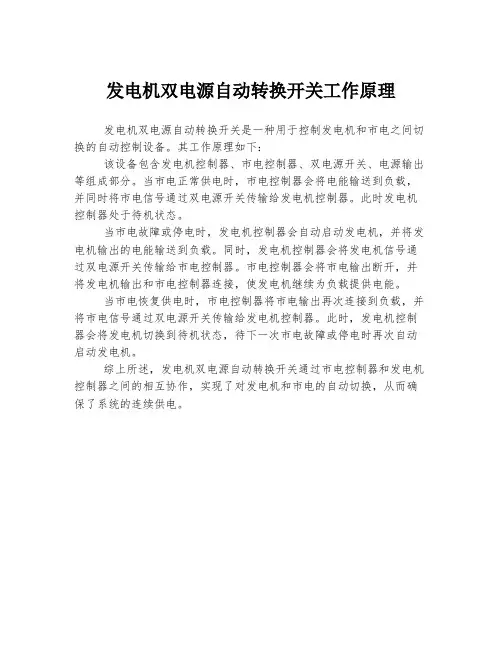

发电机双电源自动转换开关工作原理
发电机双电源自动转换开关工作原理
发电机双电源自动转换开关是一种用于控制发电机和市电之间切换的自动控制设备。
其工作原理如下：
该设备包含发电机控制器、市电控制器、双电源开关、电源输出等组成部分。
当市电正常供电时，市电控制器会将电能输送到负载，并同时将市电信号通过双电源开关传输给发电机控制器。
此时发电机控制器处于待机状态。
当市电故障或停电时，发电机控制器会自动启动发电机，并将发电机输出的电能输送到负载。
同时，发电机控制器会将发电机信号通过双电源开关传输给市电控制器。
市电控制器会将市电输出断开，并将发电机输出和市电控制器连接，使发电机继续为负载提供电能。
当市电恢复供电时，市电控制器将市电输出再次连接到负载，并将市电信号通过双电源开关传输给发电机控制器。
此时，发电机控制器会将发电机切换到待机状态，待下一次市电故障或停电时再次自动启动发电机。
综上所述，发电机双电源自动转换开关通过市电控制器和发电机控制器之间的相互协作，实现了对发电机和市电的自动切换，从而确保了系统的连续供电。
自动转换开关(ats)在变电站中的应用及投切问题
1 自动转换开关的主要类型与特点分析1.1 自动转换开关的结构类型与特点分析自动转换开关作为电力系统的重要元器件，其在电力系统电路运行的电源切换控制中运用，可以作为一个独立的整体结构装置进行设计运用，也可以通过组合设计方式进行应用实现。
其中，作为独立的整体结构装置形式进行电路运行的电源切换支持中，它是由动、静触头以及机电联锁机构、电磁操作机构等组成，其中设置有独立的控制器，能够在自动转换开关工作运行中根据其控制器参数设置及检测情况进行相应的工况显示与报警提示，以对电路运行中电源切换与控制功能进行支持。
其次，通过组合设计在电力系统中应用的自动转换开关，主要由断路器以及电动/磁执行机构、机电联锁机构等组成，需要通过一个相对独立或者是一体装设的控制器配备，以对电力系统中电路运行的电源投切进行支持。
此外，根据自动转换开关的电气性能不同，又可以分为PC 级与CB 级两种类型的自动转换开关。
其中，PC 级自动转换开关在电力系统中设计运用，能够实现电力系统短路问题下的电源自动接通与承载，但在实现短路电流分断上存在局限性，并且其实际应用中未进行过电流脱扣保护配备；而CB 级自动转换开关，在电力系统中设计运用具有承载、接通以及分断短路电流功能，在电路运行发生短路或者是过载问题时，能够通过其电路闭锁与自动转换功能进行短路或者是过载电流分断，但是不能进行自动转换，只有在电压异常等情况下，才能够实现自动转换，为电力系统的安全与稳定运行提供支持。
1.2 自动转换开关的工作原理结合上述对自动转换开关的主要类型与功能特点分析，可以看出自动转换开关一般由开关主体、控制器以及操作机构三个结构部分组成，其工作运行中是通过控制器进行两路电源状态的实时监测，从而在工作电源的回路出现电压不稳或者是异常、断相情况下，由控制器进行相应的动作指令发出，然后通过操作机构控制开关本体的操作手柄实现向备用电源的自动投切，以对负荷端进行正常供电支持，确保整个电力系统稳定工作与正常运行。
接触器自动开关工作原理
接触器自动开关工作原理
接触器自动开关是一种用于控制电路的电子设备，它主要通过控制电磁铁产生的电磁吸引力来实现自动切换。
它的工作原理如下：
1. 接触器内部包含一个可移动的电磁铁及其继电器。
当电磁铁通电时，其产生的磁场会吸引继电器，使其与静态接点（固定的金属接触片）接触，从而闭合电路。
当电磁铁断电时，磁场消失，继电器会返回原位，与静态接点分离，电路打开。
2. 接触器通常由控制电路、继电器和接触器双刃。
控制电路是用来控制电磁铁通断的部分，通常由按钮、开关等组成。
当按钮或开关关闭时，控制电路通电，电磁铁激活，闭合电路；当按钮或开关打开时，控制电路断电，电磁铁停止工作，电路打开。
3. 继电器是接触器的关键组成部分，它由铁芯、线圈和触点组成。
当电磁铁通电时，电流通过线圈，产生磁场，使铁芯受到吸引力，从而压住继电器上的触点与静态接点接触，闭合电路。
当电磁铁断电时，磁场消失，铁芯恢复原位，触点与静态接点分离，电路打开。
4. 接触器通常具有较高的电流和电压容量，可以承受较大负载。
它广泛应用于电力系统、电气控制和机械设备中，用于实现自动切换、保护电路和控制设备的正常运行。
总结起来，接触器自动开关主要是通过控制电磁铁的通断来控制继电器的动作，实现电路的打开和闭合。
它具有可靠性高、承载能力强的特点，广泛应用于各种电气控制系统中。
自动开关的工作原理
自动开关的工作原理
自动开关是一种能够根据特定条件自动控制电路的装置。
它能够根据预设的条件来判断电路是否需要打开或关闭，从而实现对电路的自动控制。
自动开关的工作原理通常涉及以下几个主要组成部分：
1. 传感器：自动开关通常配备了各种类型的传感器，如温度传感器、光传感器、压力传感器等。
传感器会检测环境中的特定参数，并将所测量到的数值转换为电信号。
2. 比较器：比较器是自动开关的核心部分，负责对传感器所测量到的数值进行比较。
比较器会将传感器信号与预设的阈值进行比较，判断当前环境是否满足预设条件。
3. 控制器：控制器是自动开关的控制中枢，根据比较器的输出信号来控制电路的开关状态。
当比较器判断环境条件满足预设条件时，控制器会发送信号打开电路；相反，当比较器判断环境条件不满足预设条件时，控制器会发送信号关闭电路。
4. 输出装置：输出装置是自动开关的最终执行部分，用于实现电路的开关控制。
它通常是一个继电器或开关元件，能够根据控制器的指令来打开或关闭电路。
综上所述，自动开关的工作原理可以概括为：传感器检测环境参数，比较器将检测结果与预设阈值进行比较，控制器根据比较器的输出信号来控制电路的开关状态，最终通过输出装置实
现电路的自动开关。
这一原理使得自动开关能够根据特定条件自动控制电路的开关状态，以实现对电路的自动化控制。
自动转换开关工作原理
自动转换开关工作原理
自动转换开关的工作原理是通过感应器感知环境的变化，然后根据不同的条件来控制开关的状态。
常见的自动转换开关有光电开关、红外线开关、声音开关等。
这些感应器能感应到光线、红外线、声音等物理信号，并将其转换为电信号。
当感应器检测到特定的物理信号时，会产生相应的电信号，并将其送至自动转换开关的控制单元。
控制单元根据接收到的电信号，判断是否需要改变开关的状态。
若感应器检测到的物理信号符合预设条件，控制单元会发出开关闭合或断开的指令，使开关相应地改变其状态。
例如，在使用光电开关时，感应器可以感应到环境中光线强度的变化。
当光线强度低于或高于预设值时，感应器将产生相应的电信号，并发送至控制单元。
控制单元根据电信号的强弱判断是否需要进行开关操作，然后通过电路控制开关的闭合或断开。
这样，当感应器感知到特定条件下的物理变化时，自动转换开关可以迅速、准确地改变其状态，实现自动控制的功能。
转换开关工作原理
转换开关工作原理
转换开关是一种常用的电子元件，用于控制电路的开关状态。
它通常由一个固定位置和一个可移动位置组成。
工作原理主要基于两个关键概念：接点和导电材料。
接点是指开关内部的金属片或固定导电材料的连接点。
当开关处于关闭状态时，接点之间没有任何物质连接，电流无法通过。
而当开关处于打开状态时，接点之间形成一个闭合的通道，电流可以顺利通过。
导电材料是开关中的可移动部分，常见的有弹簧、手柄或按钮。
当用户操作开关时，导电材料会被移动，改变接点的状态，从而控制电路的开关。
例如，当我们按下一个按钮开关时，导电材料会被按下，使接点之间闭合，电流开始流动。
而松开按钮时，导电材料恢复原位置，使接点断开，电流停止流动。
除了接点和导电材料，转换开关还包括一些其他的组成部分，如导线、电源和负载。
导线将电源与开关连接起来，使电流得以流动。
负载则是电流通过的目标设备或电路。
总之，转换开关的工作原理是基于接点的开闭和导电材料的移动，通过改变接通状态来控制电路的通断。
这一过程需要保证开关的组成部分安装正确、无损坏，并且与其他电路正确连接，才能正常工作。
转 ATS双电源自动 转换开关 原理
转ATS双电源自动转换开关原理ATSEATSE(AutomaticTransferSwitchingEquipment)即自动转换开关电器;是由一个(或几个)转换开关电器和其它必需的电器组成，用于监测电源电路(失压、过压、欠压、断相、频率偏差等)、并将一个或几个负载电路从一个电源自动转换到另一个电源的电器。
如市电与发电的转换，两路市电的转换;主要适用于低压供电系统，即额定电压交流不超过1000V或直流不超过1500V，在转换电源期间中断向负载供电。
1.ATSE的定义1.1转换开关电器(转换开关)TransferSwitchingDevice(TransferSwitch)将一个或几个负载电路从一个电源转换至另一个电源的电器。
1.2自动转换开关电器(ATSE)AutomaticTransferSwitchingEquipment(ATSE)由一个(或几个)转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
电气行业中简称为"双电源自动转换开关"或"双电源开关"。
2.ATSE的分类ATSE可分为两个级别:PC级和CB级。
PC级ATS E:只完成双电源自动转换的功能，不具备短路电流分断(仅能接通、承载)的功能;CB级ATS E:既完成双电源自动转换的功能，又具有短路电流保护(能接通并分断)的功能。
3.ATSE的发展历程电源切换系统类产品发展大体经历了三类:接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。
3.1接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。
因为是非标产品，其组成元器件较多，产品质量受元器件、制造工艺制约，故障率较高，现已逐渐被新产品代替。
手动自动转换开关原理
手动自动转换开关原理手动自动转换开关是一种常见的电气设备，它可以实现手动和自动两种工作模式的切换。
在实际工程中，手动自动转换开关被广泛应用于各种控制系统中，起着非常重要的作用。
下面我们将详细介绍手动自动转换开关的原理及其工作过程。
手动自动转换开关的原理是通过控制电路中的继电器或者接触器来实现的。
在手动模式下，操作人员可以通过手动按钮或者开关来控制设备的工作状态；而在自动模式下，控制系统会根据预设的条件和程序来自动控制设备的运行。
手动自动转换开关通常由控制电路、执行电路和手动/自动切换装置组成。
控制电路主要负责接收操作人员的指令，并根据指令来控制执行电路的工作状态；执行电路则负责实际控制设备的运行。
手动/自动切换装置则起着切换手动和自动模式的作用，确保设备能够在两种模式下正常工作。
在手动模式下，操作人员通过手动按钮或者开关来控制控制电路的工作，从而实现设备的手动控制；而在自动模式下，控制系统会根据预设的条件和程序来控制控制电路的工作，从而实现设备的自动控制。
通过手动/自动切换装置的切换，可以方便地实现手动和自动模式之间的切换。
手动自动转换开关的工作原理可以总结为，在手动模式下，控制电路接收到操作人员的指令，通过执行电路来控制设备的运行；而在自动模式下，控制系统根据预设的条件和程序来控制控制电路的工作，从而实现设备的自动控制。
手动/自动切换装置则起着切换手动和自动模式的作用，确保设备能够在两种模式下正常工作。
在实际工程中，手动自动转换开关被广泛应用于各种控制系统中，如发电机组、输电线路、供配电系统等。
它可以实现手动和自动两种工作模式的切换，灵活方便，操作简单，安全可靠。
因此，手动自动转换开关在现代工业控制系统中扮演着非常重要的角色。
总之，手动自动转换开关是一种常见的电气设备，它通过控制电路中的继电器或者接触器来实现手动和自动两种工作模式的切换。
在实际工程中，手动自动转换开关被广泛应用于各种控制系统中，起着非常重要的作用。
自动转换开关的原理
自动转换开关的原理
自动转换开关的原理是基于电路的自动检测和切换功能。
它使用一种特殊设计的电路，能够根据输入信号的特征自动切换当前电源连接状态。
以下是一种常见的自动转换开关原理的示例。
1. 输入信号检测：自动转换开关首先会检测输入信号，例如电源输入或信号输入。
通过感知输入信号的有无、频率、电压等特征，以确定是否需要进行电源转换或信号切换。
2. 信号处理：一旦确定需要进行转换或切换，自动转换开关会进行相应的信号处理。
这可能涉及到信号的放大、过滤、整形等操作，以确保输出信号质量的稳定和准确性。
3. 切换操作：在信号处理完成后，自动转换开关会根据需要对输出进行切换。
这可能是切换到备用电源或切换至不同的信号源。
切换通常是通过控制开关、继电器或其他控制装置实现的。
4. 监测与保护：在切换操作完成后，自动转换开关会监测输出信号或电源连接的状况。
它会持续检测输出信号的稳定性和质量，以确保切换成功并保持正常运行。
如果检测到异常或故障，自动转换开关可能会采取相应的措施，例如暂停切换、报警或自动恢复运行等。
总之，自动转换开关通过检测输入信号、信号处理和切换操作来实现自动切换功能。
这样的设计使得设备能够在输入信号发生变化时自动切换，提供可靠的电源或信号连接。
双电源自动切换开关工作原理
双电源自动切换开关工作原理双电源自动切换开关是一种用于在一台设备或系统的供电源中发生故障时，自动切换至备用电源的装置。
它通常用于保障关键设备的连续供电，如电信系统、数据中心、医疗设备等。
双电源自动切换开关主要由电源输入、电源输出和控制系统三部分组成。
电源输入端连接主电源和备用电源，电源输出端连接待供电设备，控制系统负责检测电源的状态并控制切换。
具体而言，双电源自动切换开关的工作原理如下：1. 主电源供电情况下：当主电源正常供电时，控制系统会感知到主电源状态并保持开关处于主电源状态。
控制系统通过监测主电源电压、电流等参数，确保主电源供电状态稳定。
2. 主电源故障发生：当主电源发生故障，如电压下降或断电时，控制系统会立即感知到主电源状态的变化，并触发切换操作。
3. 切换至备用电源：一旦控制系统检测到主电源故障，它会启动备用电源并将开关切换到备用电源。
备用电源可以是备用电池、发电机或其他可靠的电源设备。
4. 稳定供电：一旦切换到备用电源，控制系统会监测备用电源的状态。
如果备用电源正常供电，它将保持开关处于备用电源状态，并继续为待供电设备提供稳定的电力。
5. 主电源恢复：当主电源的故障被修复，控制系统会感知到主电源状态的改变，并触发再次切换操作。
6. 返回主电源：一旦主电源恢复供电，控制系统将再次切换开关至主电源状态。
备用电源将停止供电并处于待机状态。
需要注意的是，双电源自动切换开关通常具有快速切换的功能。
在主电源发生故障时，它能够在数毫秒内完成自动切换，以确保供电的连续性，从而最小化设备的故障停机时间。
总结起来，双电源自动切换开关通过控制系统感知主电源的状态，并在主电源发生故障时迅速切换至备用电源，以保证待供电设备的稳定供电。
这种设计可以有效地提高设备或系统的可靠性和连续性，并在主电源故障时自动切换至备用电源，从而保障设备的持续运行。
转换开关的原理
转换开关的原理
转换开关是一种电子元件，用于控制电路的开与关。
它的工作原理基于两个主要部分：触点和驱动电路。
首先，触点是开关的核心部分，它由导电材料制成，可以在闭合和断开状态下进行快速切换。
当触点闭合时，电流可以流过开关，电路处于通电状态；而当触点断开时，电流被切断，电路处于断电状态。
其次，驱动电路是用来控制触点状态的组件。
它通常由控制信号源、放大器和电源组成。
当控制信号源激活开关时，放大器会将电源的电压信号转换为足够大的电流信号，通过触点，使其闭合或断开。
总的来说，当控制信号源激活时，驱动电路通过放大器将电流信号传递给触点，使其从闭合状态切换到断开状态，或者从断开状态切换到闭合状态，从而控制电路的开与关。
需要注意的是，不同类型的转换开关可能有不同的工作原理。
例如，普通的单极双throw（SPDT）开关使用一个触点，可以将电路切换到两个不同的路径中。
而多极开关则使用多个触点、驱动电路和控制信号源来切换更复杂的电路配置。
总之，转换开关的原理基于触点的闭合和断开，以及驱动电路的控制信号传递。
它是电子设备中常见的控制元件，用于实现电路的开与关，以及电路路径的切换。
ATS工作原理
ATS工作原理ATS（Automatic Transfer Switch）工作原理ATS（自动转换开关）是一种用于电力系统的自动切换设备，它能够在主电源故障或者电力中断时自动将负载切换到备用电源，以确保电力供应的连续性和可靠性。
下面将详细介绍ATS的工作原理。
1. ATS的组成部份ATS主要由两个电源输入、一个负载输出和一个控制单元组成。
- 电源输入：通常包括主电源和备用电源。
主电源通常是来自电网的电力，备用电源可以是柴油发机电组或者蓄电池等。
- 负载输出：ATS将电源输入的电力切换到负载输出，以供应电力给负载设备。
- 控制单元：ATS的控制单元通常由微处理器或者可编程逻辑控制器（PLC）组成，负责监测电源状态并控制切换操作。
2. 工作原理ATS的工作原理可以分为两种模式：正常模式和切换模式。
- 正常模式：在正常情况下，主电源为负载供电，备用电源处于待机状态。
ATS的控制单元会持续监测主电源的电压、频率和相序等参数，确保主电源正常工作。
- 切换模式：当主电源发生故障或者电力中断时，ATS的控制单元会即将检测到，并触发切换操作。
切换操作包括断开主电源的连接并连接备用电源，以确保负载设备持续供电。
切换时间通常在几毫秒至几十毫秒之间，以保证负载设备不会中断电力供应。
3. 切换逻辑ATS的控制单元根据设定的逻辑进行切换操作。
常见的切换逻辑有以下几种：- 电压切换：当主电源的电压低于或者高于设定的阈值时，ATS会触发切换操作。
这种逻辑适合于主电源电压异常的情况。
- 频率切换：当主电源的频率低于或者高于设定的阈值时，ATS会触发切换操作。
这种逻辑适合于主电源频率异常的情况。
- 相序切换：当主电源的相序与备用电源不一致时，ATS会触发切换操作。
这种逻辑适合于主电源相序异常的情况。
- 电流切换：当主电源的电流超过设定的阈值时，ATS会触发切换操作。
这种逻辑适合于主电源电流过载的情况。
4. 切换过程ATS的切换过程通常包括以下几个步骤：- 检测：ATS的控制单元会不断监测主电源的状态，包括电压、频率、相序和电流等参数。
ASCO自动转换开关功能与原理
ASCO自动转换开关功能与原理一 ASCO自动转换开关概况1、ASCO自动切换开关概况一般电厂，保安段A（B）电源采用三回路供电，其中两路电源分别来自汽机（锅炉）A、B段,另一电源来自柴油发电机。
正常工作时，汽机（锅炉）A（B）段单独供电，并互为备用，当其中一段电源失去或满足切换条件时，通过自动转换开关转换至另一段供电。
已自动转换开关型号为300C型为例，由3大部分组成：开关本体、控制器、薄膜操作面板。
主要参数为：U N=380V3P 50HzI N=？开关本体有两路进线一路出线，分别为工作电源（Normal ）、备用电源（Emergency ）进线，负荷出线。
进线采用低压电缆连接，设有专用电缆连接接口（内六角螺栓压紧），负荷出线采用硬母排连接。
电源线经测试后，按照300 系列ATS （自动转换开关） 附带的接线图所示将电缆连接至自动转换开关的相应接线端子上。
确保所用的端子与进行安装的电源线匹配。
标准接线端子为无焊螺钉型且能匹配开关附带的图纸所列出的电缆规格。
小心剥除电源线上的绝缘层，避免划伤或环剥导线。
用钢丝刷清除电源线表面的氧化层。
当使用铝线时，在电磁铁 备用电源进线 工作电源进线 手动操作机构传动杆负荷侧辅助开关传动杆导体上涂接合剂。
电缆端子按照额定值标签上指定的扭矩拧紧。
不要在开关后面布置电缆，电缆可以绑扎在开关右侧。
使电缆与带电导体或接地金属保持最小13mm 电气间距。
内六角压紧二、ASCO自动转换开关动作顺序1、转换至备用电源工作指示灯电源指示灯测试按钮复归按钮当常用电源的电压跌落至预设的失效点或者按下Tranfser Test 开关测试按键后，负载转换至备用电源的动作顺序便开始。
任一相电源电压的降低均受传感器的检测。
出厂设定电压一般为：①工作电源电压达到额定90%（可调）、频率50-60Hz时正常工作，降至85%（可调）切至备用电源。
②备用电源达到90%（不可调）、频率50-60Hz 时方可使用，降至75%（不可调）后不可切换至备用电源。
自动转换开关工作原理
自动转换开关工作原理
自动转换开关，也被称为自动切换开关或ATS（Automatic Transfer Switch），是一种电气设备，用于实现电力系统的自
动切换。
自动转换开关的工作原理如下：
1. 输入电源检测：自动转换开关会监测主电源和备用电源的电压和频率。
一般情况下，主电源是市电供电，备用电源可以是发电机或其他备用电源。
开关会持续监测主电源的电压和频率是否正常，一旦发现主电源故障，将触发切换动作。
2. 切换动作：一旦主电源故障，自动转换开关会迅速切换到备用电源上，以保障供电的连续性。
切换动作一般是通过控制电磁继电器或可编程逻辑控制器（PLC）来实现的。
在切换过程中，开关会断开与主电源的连接，并建立与备用电源的连接。
3. 切换延迟：在切换过程中，为了避免因瞬时的电力中断导致设备或系统故障，自动转换开关会设置一个短暂的切换延迟时间。
这个时间可以在开关上进行调节，通常在几毫秒到几十毫秒之间。
切换延迟时间的设置要考虑到电力设备的响应时间和系统的稳定性。
4. 回复主电源：一旦主电源恢复正常，开关会再次进行切换动作，将系统切换回主电源上。
同样，在切换回主电源的过程中，也会有一个短暂的切换延迟时间，用于确保主电源稳定后再切换回去。
总的来说，自动转换开关通过实时监测主电源和备用电源的电压和频率，自动切换供电源，以保障电力系统的持续供电。
这种设备广泛应用于需要不间断供电的场所，如医院、数据中心、通讯基站等。
手自动转换开关,工作原理
手自动转换开关,工作原理
嘿，朋友们！今天咱就来讲讲这个手自动转换开关的工作原理，这可太有意思啦！
你想想啊，就像咱家里的灯开关，你可以手动去按它打开或者关闭，这就是手动模式。
但手自动转换开关可比这厉害多了！比如说在一个大工厂里，有些设备平常可以手动控制，但要是突然遇到啥特殊情况，或者工作人员忙不过来了，这时候自动模式就派上用场啦！这不就像一个会变身的小超人嘛！
它的工作原理呢，其实也不难理解。
就好比你走路，有时候想自己慢悠悠地走，欣赏沿途风景，这就是手动；但有时候你也想坐个自动行驶的小车，轻松又快捷，这就是自动。
手自动转换开关就是能在这两种模式之间灵活切换！
咱来举个例子哈，比如一个自动化生产线，平常都是自动运行得好好的。
但突然有个零件卡住了，那这时候工作人员就赶紧把开关拨到手动模式，亲自去处理问题，等问题解决了，再切换回自动模式，让生产线继续顺畅地工作，多牛啊！
你说这手自动转换开关是不是特别神奇？它就像是一个智能的指挥官，指挥着各种设备有条不紊地工作。
它能让手动操作和自动操作完美结合，发挥出最大的效益！
哎呀，我跟你们讲，这手自动转换开关真的是太重要啦！没有它很多工作可都没法那么高效地进行呢！它就像我们生活中的好帮手，默默地为我们服务着，让一切都变得更顺畅、更轻松！怎么样，是不是对它特别感兴趣啦？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动转换开关的工作原理
1．工作原理的概述
自动转换开关电器简称为ATS，是Automatic transfer switching equipment的缩写。
ATS主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。
因此，ATS常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将会造成以下二种危害之一，其电源间的短路或重要负荷断电（甚至短暂停电），其后果都是严重的，这不仅仅会带来经济损失（使生产停顿、金融瘫痪），也可能造成社会问题（使生命及安全处于危险之中）。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
ATS一般由两部分组成：开关本体+控制器。
而开关本体又有PC级（整体式）与CB级（断路器）之分。
1）PC级：一体式结构（三点式）。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快（0.2s内）、安全、可靠等优点，但需要配备短路保护电器。
2）CB级：配备过电流脱扣器的ATS，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能；
控制器主要用来检测被监测电源（两路）工作状况，当被监测的电源发生故障（如任意一相断相、欠压、失压或频率出现偏差）时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ATS应用电路。
控制器与开关本体进线端相连。
ATS的控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成；另一种是数字电子型智能化产品。
它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。
2．CB级和PC级ATS性能比较
2.1两者机械设计理念不同。
CB级是由断路器组成，而断路器是以分断电弧为已任，要求它的机械应快速脱扣。
因而断路器的机构存在滑扣、再扣问题；而PC级产品不存在该方面问题。
PC级产品的可靠性远高于CB级产品。
2.2断路器不承载短路耐受电流，触头压力小。
供电电路发生短路时，当触头被斥开产生限流作用，从而分断短路电流；而PC级ATSE应承受20Ie及以上过载电流。
触头压力大不易被斥开，因而触头不易被熔焊。
这一特性对消防供电系统尤为重要。
2.3两路电源在转换过程中存在电源叠加问题
PC级ATSE充分考虑了这一因素。
PC级ATSE的电气间隙、爬电距离的180%、150%（标准要求）。
因而PC级ATSE安全性更好。
2.4触头材料的选择角度不同
断路器常常选择银钨、银碳化钨材料配对，这有利于分断电弧。
但该类触头材料易氧化，备用触头长期暴露在外，在其表现易形成阻碍导电、难驱除的氧化物，当备用触头一但投入使用，触头温升增高易造成开关烧毁甚至爆炸；而PC 级ATSE充分考虑了触头材料氧化带来的后果。
3. 生产PC级别ATS以美国ASCOATS开关为例，我们做以简要阐述，美国ASCO ATS特点主要有以下几个要点：
3.1 双电源自动转换开关控制器具备同期相位捕捉功能。
从正常侧电源切换至
备用侧电源，以及从备用侧电源切换至正常侧电源都具备同期相位捕捉功能，控制器同时主动侦测两路电源电压、相位、频率。
保证设备两路电源波形几乎一致情况下，瞬间切换完成。
给设备安全运行带来极大好处。
3.2 ASCO ATS断电转换时间是ms级，使用大安培双电源自动转换开关，断电转换时间，是包括了控制器侦测出电源断电、控制器驱动开关触头、开关触头动作三个时间合成。
3.3 ATS开关具备极大Icw额定短时耐受电流水平。
远远大于断路器额定短时耐受电流水平。
这样可以保证大电流流过断路器和自动转换开关时，自动转换开关不会先于断路器跳脱，保证了负载供电可靠性、连续性。
3.4 ATS开关具备N线重叠转换功能，即开关N线加装一个转换触头，N线采用先接后断功能。
这样设计理念很好保证了发生切换时候造成电源三相不平衡，以及两路电源切换完毕后，两路电源完全分开原则。
3.5 ATS开关开关本体内部采用线圈电磁驱动，机械闭锁。
很可靠避免了两路电源并列问题。
正是电磁驱动，保证了开关转换时间为ms级。
3.6 ATS开关开关本体触头部分采用银钨合金，很好满足了导电和耐高温要求，与此同时还具备专门灭弧栅，保证了动触头和静触头分离时候把开关拉弧开关内部完成。
3.7 ATS开关可以实现就和远控功能，也可以实现和厂用电监控系统组网要求。
具备实现这个低压元器件监控、监视，统一管理功能。
