人防工程给排水设计
人防工程给排水设计-给、排水 PPT课件
二、人防工程给排水 设计相关知识简介
按是否有传染性分为传染性生物战剂和非传染性战剂。 传染性生物战剂，可通过病人的呼吸道、消化道等排出体外， 引起健康人感染发病，如天花病毒、流感病毒、鼠疫杆菌、 霍乱弧菌等微生物属于传染性生物战剂，主要用于攻击敌人 的战略后方。非传染性生物战剂，不能从病人体内排出传染， 如布鲁氏杆菌、肉毒素杆菌等，适用于攻击与己方距离较近 的部队、登陆或空降作战前的对方阵地。
3、各节修订的主要内容
⒈一般规定 针对原规范执行过程中，有不少给排水专业的设计人 员，只看本专业的条文，不看建筑专业相关条文的情况， 对给排水管道穿人防围护结构的管径、种类及防护密闭措 施，提出了明确和具体的规定。 ⒉给水 ⑴提出了《战时生活饮用水水质标准》，其目的是在保证 供水水质基本安全的前提下，放宽了战时的水质要求，便 于在战时动用更多的措施贮存生活饮用水。
二、人防工程给排水 设计相关知识简介
（三）、核生化武器对人防工程给排水系统的影响
1、核爆炸冲击波：破 坏工程外部的取水构筑 物、水净化设备、加压 设备及管道系统；通过 给排水管道进出口传入 工程内部，破坏内部给 排水设备。
二、人防工程给排水 设计相关知识简介 2、化学毒剂按毒害作用可分为6类：
神经性毒剂，是现今毒性最强的毒剂，人员中毒后会迅 速出现神经系统症状。主要代表有沙林、塔崩、梭曼和维埃 克斯等，这类毒剂都含有磷，又称“含磷毒剂”。沙林的吸 入半数致死剂量（LCt50）为70～100mg· min/m3，皮肤吸收半 数致死剂量（LD50）为24mg/Kg。维埃克斯的吸入半数致死剂 量（LCt50）为40mg· min/m3，皮肤吸收半数致死剂量（LD50） 为0.09mg/Kg。 糜烂性毒剂，又称起疱剂，是一类接触后能引起皮肤、眼、 呼吸道等局部损伤，吸收后出现不同程度的全身反应的毒剂。 主要代表有芥子气和路易氏剂等。

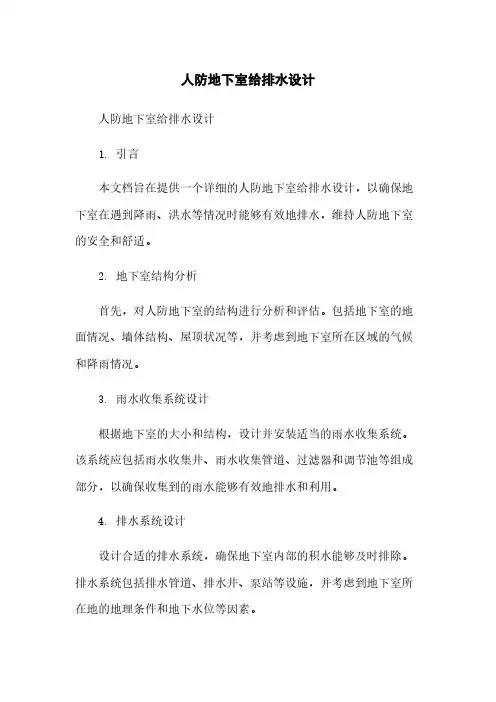

人防地下室给排水设计
人防地下室给排水设计人防地下室给排水设计1. 引言本文档旨在提供一个详细的人防地下室给排水设计，以确保地下室在遇到降雨、洪水等情况时能够有效地排水，维持人防地下室的安全和舒适。
2. 地下室结构分析首先，对人防地下室的结构进行分析和评估。
包括地下室的地面情况、墙体结构、屋顶状况等，并考虑到地下室所在区域的气候和降雨情况。
3. 雨水收集系统设计根据地下室的大小和结构，设计并安装适当的雨水收集系统。
该系统应包括雨水收集井、雨水收集管道、过滤器和调节池等组成部分，以确保收集到的雨水能够有效地排水和利用。
4. 排水系统设计设计合适的排水系统，确保地下室内部的积水能够及时排除。
排水系统包括排水管道、排水井、泵站等设施，并考虑到地下室所在地的地理条件和地下水位等因素。
5. 排污系统设计地下室的排污系统应能够有效地收集和处理废水，包括洗手间、厨房和洗衣房等区域产生的废水。
设计合适的排污管道和处理设施，确保废水的安全排放和处理。
6. 人防地下室通风系统设计考虑到地下室内的空气质量和通风需求，设计合适的通风系统。
该系统应包括通风管道、风机和排风口等设施，以确保地下室内的空气流通和换气。
7. 安全措施除了正常的给排水系统设计，还需要同时考虑地下室的安全措施。
这包括防水措施、漏水报警系统和安全逃生通道等。
8. 监测和维护为了确保给排水系统的长期有效运行，在设计之后，应设置相应的监测设备，并制定维护计划。
定期检查、维修和清洁系统，以确保其正常运行。
9. 附件本文档所涉及的附件如下：- 人防地下室结构图- 雨水收集系统设计图纸- 排水系统设计图纸- 排污系统设计图纸- 通风系统设计图纸- 安全措施和逃生通道设计图纸10. 法律名词及注释- 防洪法：指规定了防洪设计、建设和管理的相关法律法规。
- 排水法：指规定了排水设计、建设和管理的相关法律法规。
- 土地规划法：指规定了土地利用和规划的相关法律法规。
- 建筑规范：指规定了建筑物设计和施工的相关标准和规范。
人防工程给水排水设计探讨
人防工程给水排水设计探讨李东彬摘要：在城市化进程不断加快的过程当中，较多的高层建筑在此当中得到了建设。
在高层建筑当中，人防工程是其中的重要组成部分，做好给排水设计工作十分关键。
在本文中，将就人防工程给水排水设计进行一定的研究。
关键词：人防工程;给水排水;设计一、引言人防工程是现今城市发展当中的重要组成部分，对于人防工程来说，对于给排水设计具有较高的要求。
在具体工作开展当中，即需要能够对人防工程的运行特点进行充分的把握，以科学方式的应用保证挤排水设计效果。
二、人防工程建设意义（一）安全方面在现今国际局势较为动荡的情况下，整体国际局势向着多极化方向发展，世界上几个大国间关系处于不断变化、微妙的状态当中。
在我国周边区域，部分不安定因素依然存在，无论是从现实还是潜在角度而言，都对我国整体安全造成了较大的威胁。
在该情况下，需要能够对国家安全利益同人防建设间存在的关系形成深刻认识，在保持必要准备的情况下为保证国家安全打下基础。
（二）城市发展方面在现今我国城市化进程不断加快的过程中，城市交通也在此当中面临到了较大的压力。
通过城市地下空间的开发，能够对交通压力起到较好的缓解效果。
近年来，我国建立了多种形式的地下工程，包括有行人街道以及地下隧道等，使城市交通具有了上下交错的特点，也是的地下空间具有了更强的商业潜力。
三、设计重点（一）给水管道设计在高层建筑地下室当中，给水管道基本为水泵房，供水管道与水池的也是人防工程在具体作战当中的生活供水以及饮用储水管道。
通常来说，需要能够在非人防区对水泵房以及供水水池进行设置，通过集中管道井的应用对消防与生活给水管道进行连接，同建筑用水点做好衔接处理。
在穿过人防围护结构时，需要能够做好防护阀门以及刚性防水套管的合理设置。
在作战过程当中，如供水管道、城市水源没有受到污染，则不需要对战时储水进行使用。
如需要对内水源进行建立，则需要能够做好城市、人工地下工程的同时设计。
在人防工程当中，如果使用的是自来水，同时具有内水源，则需要能够对隔断方式进行使用，以此避免水源间存在串通情况，通常情况下，高层建筑人防地下生活水池所使用的都是不锈钢水池，如在保护区域当中对水池进行设置，以此应用为具体作战当中的饮用水，在此情况下，水池补水进水管道则需要能够从人防围护结构侧壁穿过，做好对应设备的安装。
人防工程给排水设计与施工常见问题探讨
人防工程给排水设计与施工常见问题探讨人防工程是指用于防空防护和抗震防护的建筑工程，是城市建设中的重要组成部分。
给排水设计与施工是人防工程建设过程中非常重要的环节，它直接关系到人防工程的使用效果和安全性。
在实际的工程实施中，给排水设计与施工常常会出现一些问题，影响工程的质量和效果。
本文将结合实际案例，探讨人防工程给排水设计与施工中常见的问题，并提出相应的解决方法。
一、给排水设计中常见的问题1. 设计不合理在人防工程的给排水设计中，有时设计师可能会忽略工程实际情况，导致设计不合理。
忽略了地势的高低差，未考虑到设计流量与管道规格的匹配等问题，都会导致给排水系统的设计不合理。
2. 排水管道设计不当在给排水设计中，排水管道的设计不当也是一个常见的问题。
排水管道的坡度不够，会导致排水不畅；排水管道的布局不合理，会导致死角积水等问题；排水管道的材质选择不当，容易造成管道堵塞等问题。
1. 施工工艺不规范在人防工程的给排水施工中，施工工艺不规范是一个常见的问题。
管道连接处未进行正确的封口处理，容易造成漏水；管道铺设时未按照设计要求进行坡度设置，容易造成排水不畅等问题。
2. 施工质量差在给排水施工中，施工质量差也是一个常见问题。
管道连接处漏水，排水设施安装不牢固，容易出现破损等问题；施工人员工作态度不端正，导致施工质量差。
3. 施工过程中缺乏监理在给排水施工过程中，缺乏专业的监理人员进行监督也是一个常见问题。
在施工过程中没有及时发现问题，导致问题积累到工程竣工后才被发现，影响工程质量。
1.加强设计前的勘察与沟通在给排水设计前，需要充分了解工程实际情况，进行详细的勘察和沟通。
与施工单位、监理单位进行充分的沟通，了解工程的特点和要求，从而制定合理的设计方案。
2. 设计中严格把关在给排水设计过程中，需要对设计方案进行严格的把关，确保设计合理、科学。
特别是在对排水管道的布置和坡度、排水设施的设置等方面，需要严格把关，保证排水畅通。

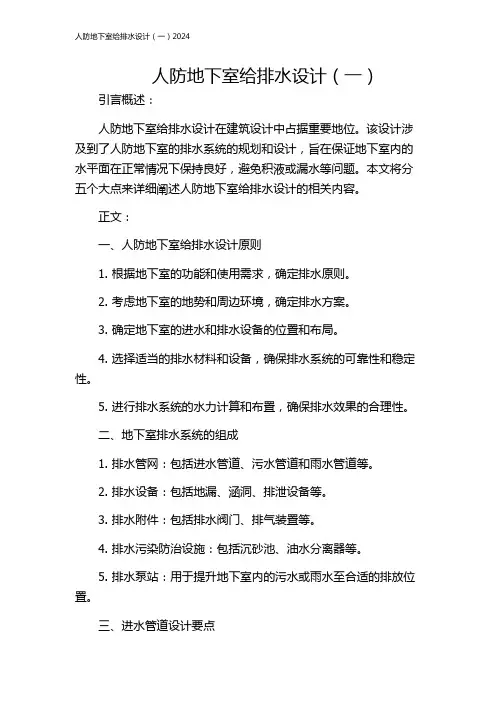

人防地下室给排水设计(一)2024
人防地下室给排水设计（一）引言概述：人防地下室给排水设计在建筑设计中占据重要地位。
该设计涉及到了人防地下室的排水系统的规划和设计，旨在保证地下室内的水平面在正常情况下保持良好，避免积液或漏水等问题。
本文将分五个大点来详细阐述人防地下室给排水设计的相关内容。
正文：一、人防地下室给排水设计原则1. 根据地下室的功能和使用需求，确定排水原则。
2. 考虑地下室的地势和周边环境，确定排水方案。
3. 确定地下室的进水和排水设备的位置和布局。
4. 选择适当的排水材料和设备，确保排水系统的可靠性和稳定性。
5. 进行排水系统的水力计算和布置，确保排水效果的合理性。
二、地下室排水系统的组成1. 排水管网：包括进水管道、污水管道和雨水管道等。
2. 排水设备：包括地漏、涵洞、排泄设备等。
3. 排水附件：包括排水阀门、排气装置等。
4. 排水污染防治设施：包括沉砂池、油水分离器等。
5. 排水泵站：用于提升地下室内的污水或雨水至合适的排放位置。
三、进水管道设计要点1. 确定进水管道的径流量和压力要求。
2. 确定进水管道的规格和材质。
3. 确定进水管道的布置和连接方式。
4. 确定进水管道的保温措施。
5. 考虑进水管道的防护措施和排水设备的设置。
四、污水管道设计要点1. 确定污水的类型和流量。
2. 确定污水管道的规格和材质。
3. 确定污水管道的布置和连接方式。
4. 考虑污水管道的通风和排气措施。
5. 考虑污水管道的防腐保温和防冻措施。
五、雨水排水系统设计要点1. 确定雨水的径流量和水负荷。
2. 确定雨水管道的规格和材质。
3. 确定雨水管道的布置和连接方式。
4. 考虑雨水管道的冲洗和排气措施。
5. 考虑雨水排水系统的节流和蓄积措施。
总结：人防地下室给排水设计是建筑设计中不可忽视的重要环节。
设计原则、排水系统的组成以及进水管道、污水管道和雨水排水系统的设计要点都是确保地下室排水系统顺利运行的关键。
通过科学合理地进行设计，可以提高地下室排水系统的可靠性和稳定性，确保地下室内的水平面保持良好。

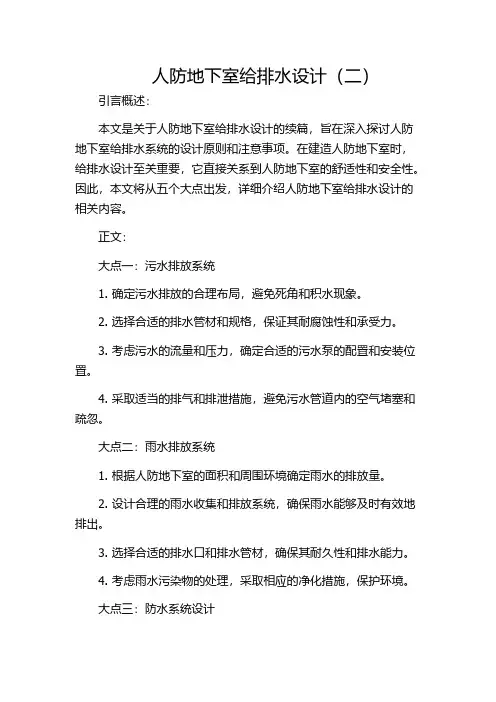

人防地下室给排水设计(二)
人防地下室给排水设计（二）引言概述：本文是关于人防地下室给排水设计的续篇，旨在深入探讨人防地下室给排水系统的设计原则和注意事项。
在建造人防地下室时，给排水设计至关重要，它直接关系到人防地下室的舒适性和安全性。
因此，本文将从五个大点出发，详细介绍人防地下室给排水设计的相关内容。
正文：大点一：污水排放系统1. 确定污水排放的合理布局，避免死角和积水现象。
2. 选择合适的排水管材和规格，保证其耐腐蚀性和承受力。
3. 考虑污水的流量和压力，确定合适的污水泵的配置和安装位置。
4. 采取适当的排气和排泄措施，避免污水管道内的空气堵塞和疏忽。
大点二：雨水排放系统1. 根据人防地下室的面积和周围环境确定雨水的排放量。
2. 设计合理的雨水收集和排放系统，确保雨水能够及时有效地排出。
3. 选择合适的排水口和排水管材，确保其耐久性和排水能力。
4. 考虑雨水污染物的处理，采取相应的净化措施，保护环境。
大点三：防水系统设计1. 在人防地下室的建造过程中，采取有效的防水措施，确保地下室的干燥和防潮性能。
2. 设计合理的地下室排水系统，及时排除地下水和雨水，防止水渗透和积聚。
3. 使用高质量的防水材料，如防水涂料和防水胶带，保护地下室墙壁和地板的完整性。
大点四：安全排水系统设计1. 根据人防地下室的功能和使用需求，确定安全排水系统的配置和容量。
2. 确保人防地下室内的所有设备和管道都符合安全标准和规范。
3. 安装适当的安全设备，如水位监测器和泄压阀，保证系统的安全运行。
4. 定期检查和维护排水系统，及时发现和修复潜在的故障，确保系统的可靠性。
大点五：环境保护措施1. 在人防地下室给排水设计过程中，考虑环境保护的重要性，减少对周围环境的不良影响。
2. 选择环保型的排水设备和材料，降低对水资源的消耗和水污染的风险。
3. 根据地方政府的相关政策和法规，合理利用和处理排放的污水和雨水。
总结：人防地下室给排水设计是确保人防地下室舒适和安全的重要环节。
防空地下室二等人员掩蔽部给排水设计
防空地下室二等人员掩蔽部给排水设计摘要：论述了防空地下室二等人员掩蔽部给排水设计中的给水、排水、洗消用水和战时人防工程内人防对消防和给排水设计的影响。
使人防给排水设计能做到平战结合、合理优化和节约造价。
关键词：给排水平战结合防空地下室二等人员掩蔽部人民防空，特指我国动员和组织人民群众防备敌人空中袭击、消除空袭后果所采取的措施和行动，简称人防。
防空地下室作为普通老百姓的战争避难场所,其经济性、安全性和合理性非常重要, 而人员掩蔽工程中最普遍的就是二等人员掩蔽所。
本文主要讨论防空地下室中二等人员掩蔽所给排水设计要点。
1 防空地下室按战时使用功能分类：1) 指挥工程 (各级指挥所) 。
2) 医疗救护工程 (中心医院、急救医院、救护站) 。
3) 防空专业队工程 (包括抢险抢修、医疗救护、消防、防化防疫、通信、运输、治安等专业队掩蔽所) 。
4) 人员掩蔽工程 (一等人员掩蔽所、二等人员掩蔽所) 。
5) 配套工程 (主要包括区域电站、区域供水站、人防物资库、人防汽车库、食品站、生产车间、人防交通干 (支) 道、警报站、核生化监测中心等工程) 。
2 战时给水设计2.1 给水水源防空地下室宜采用城市自来水或人防工程的区域水源作为供水水源。
在有条件时, 可设自备内水源或自备外水源[1]。
防空地下室的自备内水源的取水构筑物宜用管井。
内水源取水构筑物应设于清洁区内;外水源取水构筑物的防护能力应与其供水的防空地下室中抗力最高的相一致[1]。
一般人员掩蔽工程和医疗工程中救护站这些等级比较低的工程的水源都采用城市自来水, 而急救医院、中心医院和指挥工程这些等级比较高的工程宜采用自备内水源。
因为这些工程用水量较大, 对用水可靠性的要求也高。
2.2 战时水箱防空地下室应在每个防护单元的清洁区设置生活饮用水贮水池 (箱) [1]。
饮用水的贮水池 (箱) 宜单独设置。
若与其他用水贮存在同一贮水池 (箱) 中, 应有饮用水不被挪用的技术措施。
人防给排水设计要点总结汇编
人民防空工程给排水设计知识总结一、建筑专业提供初步设计方案1、给水项目检查人员掩蔽工程：（1）查看给水箱有没有可合理放置的位置，包括引入管、水箱、气压供水设备。
（2）查看主要出入口简易洗消间位置、洗消栓位置是否能合理放置。
人防医疗救护站工程：（1）检查水箱间能否合理放下水箱、气压供水设备、开水间，给水引入管能否合理放置。
（2）救护站第一密闭区能否放下2000×1000×2000的水箱（水管引入侧距墙1000，没有水管引入侧距墙700），洗消间有没有能够合理放置电热水器的位置。
（3）查看主要出入口简易洗消间位置、洗消栓位置是否能合理放置。
移动电站：（1）移动电站出入口简易洗消间位置、洗消栓位置是否能合理放置。
（2）移动电站内水箱能否合理放置，并与发电机组、通风管、空调室外机等不构成位置、空间矛盾。
2、排水检查项目；人员掩蔽工程：（1）查看主要出入口防毒通道、防护密闭门外是否各自放置1000×1000×1000h规格洗消废水集水坑。
（2）查看次要出入口是否在密闭通道设置内1000×1000×1000h规格洗消废水集水坑一个。
（在防护密闭门外设一个1000×1000×1000h规格洗消废水集水坑或者安装防爆地漏连接至密闭通道内洗消集水坑）人防医疗救护站工程：（1）查看主要出入口防毒通道、防护密闭门外是否各自放置1000×1000×1000h规格洗消废水集水坑。
（2）查看次要出入口是否在密闭通道设置内1000×1000×1000h规格洗消废水集水坑一个。
（在防护密闭门外设一个1000×1000×1000h规格洗消废水集水坑或者安装防爆地漏连接至密闭通道内洗消集水坑）（3）检查洗消间是否有1200×1500×1000h规格洗消废水集水坑一个。
（4）救护站工程内部卫生间各自单独在卫生间或附近设置1200×1500×1000h规格污水集水坑一个。
人防工程给水排水设计
人防工程给水排水设计人防工程在战争时期主要的目的就是为了抵抗一些具有杀伤性较大武器的破坏，是保护人民生命财产安全的防护工程。
人防工程是城市建设的主要组成部分，在保留自身特色的前提下移经济建设为中心的方向进行发展，并且逐渐融入到地下空间综合开发领域中。
标签：人防工程；给水；排水；设计一、人防工程给水和排水设计需注意的一些问题人防工程给排水一般包括：饮用水、生活用水、洗消用水、消防用水和设备用水。
人防工程的给排水设计，严格执行《人民防空工程设计防火规范》。
（一）人防工程给水设计应注意的问题1、水源人防工程的水源一般有三种：市政管网供水，人防工程区域水源和自备水源。
城市自来水为水源的特点是：水质、水量可靠，成本低，出于节省建设运行管理费用，人防工程多数采用市政管网城市自来水供水的方式。
2、给水管材及安装根据相关工程设计规范规定的要求“穿过人防围护结构的给水管道应采用钢塑复合管或热镀锌钢管”，所以在穿过防护结构处时，不仅仅要预埋防护密闭套管，而且不允许PVC管从此穿过。
凡是要穿过人防围护结构（包括防护密闭墙和密闭墙）的管道都需要在人防区内侧加防护阀门。
现行规范对防护阀门的叙述为公称压力不小于1.0MPa，阀芯为不锈钢或铜材质的闸阀或截止阀。
如果管道同时穿过防护密闭墙和密闭墙，而且管道为热镀锌钢管则只需在防护密闭墙内侧加防护阀门。
当管道穿过两个防护单元的隔墙时应分别在两个防护单元两侧加装防护阀门。
防护阀门的安装应尽量垂直于人防墙面安装，并距墙面不宜大于200mm。
3、饮用水池人防工程生活、饮用水水量标准应根据其用途、卫生设备的完善程度和当地的气候条件等因素综合考虑确定。
对于平时将消防水池设置在人防工程内，还需根据具体工程消防系统的复杂程度、造价等因素综合考虑。
如消防系统很复杂，需穿越人防工程的管道多，则宜将消防水池放在非防护区。
（二）人防工程排水设计需注意的一些问题人防工程排水主要包括生活污水，设备废水，人员、地面、墙及设备的洗消废水，消防废水及口部雨水。
人防工程给水排水设计
人防工程给水排水设计一、人防工程的概念和分类人防工程是指以人为主的防护性工程，旨在保护人员的生命安全和财产安全。
人防工程可以分为建筑人防工程和疏散人防工程两大类。
建筑人防工程主要是指地下人防工程，如地下防空洞、地下疏散通道等。
这些工程设施应具备一定的硬度和防护性能，以保障人员在紧急情况下的安全撤离。
建筑人防工程的设计需要考虑给水排水系统的安装位置、管线的布置方式等因素。
疏散人防工程主要是指震旦、防火通道、逃生楼梯等设施。
这些工程设施通常位于室外，设计时需要考虑给排水系统的规划和设计，并确保在紧急情况下有效地运行。
二、人防工程给水排水设计的要点1.给水设计要点：给水系统主要包括供水管网、水泵、水箱等设备。
在人防工程中，一般可以采用集中供水和分散供水两种方式。
采用集中供水方式时，需要预留足够的水泵房空间，确保水泵的正常运行和维护。
同时要设计合理的给水管网，保证各个防护区域的供水能力。
给水管网的设计应考虑管道的直径、长度、水头损失等因素，以保证供水的稳定性和安全性。
采用分散供水方式时，需要根据人防工程的布局和规模，合理设置水泵和水箱。
在设计时，应考虑水泵和水箱的数量、容积、水质等要素，确保供水能满足工程的需要。
2.排水设计要点：排水系统主要包括排水管网、排水设备、检查井等。
在人防工程中，排水系统的设计要考虑室内、室外各个区域的排水需求。
室内排水主要是指洗手间、洗浴间等区域的排水设计。
在设计时，需合理选择排水设备，根据人防工程的使用情况和排水量确定设备的数量和规格。
同时，还要考虑排水管道的走向、坡度、管径等因素，以确保排水畅通。
室外排水主要是指人防工程室外区域的排水设计。
在设计时，要根据地形、场地情况和降雨量等因素，设计合理的排水系统。
此外，还要考虑防渗透和雨水回收等方面的要求。
在给水排水设计中，还需要与人防工程的其他系统进行协调，如电气系统、通风系统等。
同时，还要考虑设备的维护和保养，确保系统的正常运行。
人防工程给排水计算书
计算书（给水排水专业）工程名称：XX人防工程工程编号：设计阶段：施工图校对：计算：打印时间：XX工程概况：工程包含五个二等人掩，一个专业队队员掩蔽部，一个专业队装备掩蔽部。
一.给水系统设计1、给水水源战时按无可靠内水源考虑，由市政管网直接供水，各防护单元从室外市政管网引入生活给水管接至战时水箱，水箱后设加压水泵供水至各口部洗消。
2、各用水量计算如下：1）人员生活用水量按下式计算：Vi=qitin/1000Vi—人员生活用水量（n?）qi一掩蔽人员生活用水标准（L/d.P）ti一生活用水贮水时间（d）n一掩蔽人数2）人员饮用水量按下式计算：V2=q2t241000V2—人员饮用水量（n?）q2一掩蔽人员饮用用水标准（L/d.P）t2—饮用用水贮水时间（d）n一掩蔽人数3）口部染毒区墙面、地面冲洗用水量按需冲洗部位一次计算.人掩掩蔽部考虑饮用水及生活用水各单元给水计算结果详见表1-1;战时给排水计算表1-1:3、热水用量及热水器选型计算热水量按洗消器具计算：q=nqe式中：q—每套淋浴器和洗脸盆热水供应量，本工程取320L n一淋浴器和洗脸盆的套数专业队队员掩蔽部主要出入口处器具用水量：q=3*320=960L按人员洗消用水量计算：ql=Qemebe式中：Qe一洗消人员用水量(L)，取40L/(人•次)me一防护单元内掩蔽人数(人)be一洗消人员百分数；专业队队员掩蔽部取20%,洗消人数二260*0. 2=52,热水用量为52X40=2080 (L)当人员洗消用水量大于洗消器具热水供应量时，热水供应量仍按洗消器具的套数计算，即：抢险抢修专业队队员掩蔽部热水量选用960Lo热水器设计耗：Q=qp (tr-tl)C/3600其中：Q—设计耗热量(W)q一人员洗消用热水供应量(L )P 一水的密度(kg/L)C一水的比热,C=4187 (J/(kg ・ ° C)tr—供应热水温度(° C)tl—冷水温度(° C),按当地最冷月平均给水温度计，取4。
某小区地下室人防工程战时给排水平面图系统图
人防给排水说明
人防给排水设计说明1、工程概况：1)本工程人防设在地下三层、地下二层，为全埋式地下人防，人防工程建筑分类为甲类，划分为9个防护单元，2)人防等级：核、常6级丙类人员掩蔽所，核、常6级丁类物资库。
3)本工程人防地下室的总建筑面积为34256m2。
2、人防水箱计算详见下表。
B3层防护单元1、B2层防护单元9为核、常6级丙类人员掩蔽所，掩蔽人数均为1180人。
防护单元1设置两座饮用水箱，有效容积分别为57m3、15m3，总有效容积72m3，设置一座生活用水箱，有效容积54m3；防护单元9设置两座饮用水箱，有效容积分别为40m3、35m3，总有效容积75 m3，设置一座生活用水箱，有效容积56m3。
3、设计依据1)《人防工程建设规划设计条件意见书》2010京防规意字312号（2010年12月24日）2)《人民防空地下室设计规范》(GB50038-2005)；3)《人民防空工程设计防火规范》(GB50098-2009版)；4)《汽车库、修车库、停车场设计防火规范》（GB 50067-97）；5)《高层民用建筑设计防火规范》GB 50045-95（2005年版）；6)《建筑设计防火规范》GB 50016-2006；7)《自动喷水灭火系统设计规范》GB 50084-2001（2005年版）4、设计内容：人员掩蔽所、物资库的给水、排水、消防系统。
5、人员掩蔽所、物资库给水：1）、防空地下室掩蔽人员用水以城市自来水作水源，平时由室外市政管道直接供给，战时由防空地下室内的储水箱供给。
2）、为满足战时工程内掩蔽人员的用水需要，人员掩蔽所在清洁区内按防护单元分别设置生活用水储水箱和饮用水储水箱。
战时饮用水箱储水采用氯片消毒。
3）、防空地下室的防毒通道内及各密闭通道附近设置皮带冲洗龙头，于战后对各通道及出入口进行冲洗。
6、排水：1）、洗消间设洗消污水集水坑，战后由设在集水坑内的潜水排污泵把洗消污水单独排出工程外。
2）、口部的进风竖井、扩散室等的洗消污水排水排至集水井，不设排水泵，战时由专业队进行洗消及排水。
关于人防工程的给排水设计的分析与探讨
关于人防工程的给排水设计的分析与探讨作者：庄心文来源：《科技视界》2015年第18期【摘要】人防工程地下室多作为车库或者是成为地下商场，战争时期其主要作用是用来人员掩蔽。
一般情况下地下室都是按照二等人员掩蔽所的规范要求进行设计的。
为保证人防地下室在平时和战时都能正常发挥其作用，其内部给排水系统的必不可少至关重要的。
本文就结合工程实例，对人防地下室的给排水设计进行了分析和探讨，望借鉴。
【关键词】人防工程；给排水设计；实例分析0 引言为切实落实城市建设兼顾人民防空的指导思想和设防原则，全国各地特别是沿海发达地区出现了大量平战结合的人防地下室，如何做好人防地下室的给水排水工程的设计工作，引起了越来越多的专业设计工作者的重视。
本文将结合自身工作经验，对人防工程的给排水设计进行分析与探讨。
1 工程概况本工程人防地下室位于南京市机场三路与苏家桥路路口东南地块，为地下室局部人防。
人防地下室总建筑面积4363.7m2，人防建筑面积为4000.9m2，其中防护单元内面积3875.5m2。
平时功能为小汽车汽车库（自走式和立体式停车）1个，非机动车库2个；战时功能为附建式甲类核6级、常6级二等人员掩蔽部。
建筑设计使用年限为三类（非战争时期，正常使用维护条件下为50年），建筑耐火等级为一级，建筑防水等级为二级（室外顶板一级），抗震设防烈度为7度（0.1g）。
工程按照有关规范要求，按照平战结合的原则进行设计，由于战时使用频率比平时使用频率低得多，所以设计时在不影响战时使用到的前提下，应尽量考虑平时给排水的需求。
平时汽车出入口、防护区与非防护区之间的车道，采用防护密闭门封堵，临空墙风管开洞采用采用钢板封堵。
2 给水系统设计2.1 战时给水系统二等人员掩蔽所，主要供给生活用水及饮用水。
战时给水系统用水由市政给水管网提供，当市政给水管网遭破坏时由防护区内的平时生活水箱及临战构筑的装配式玻璃钢水箱提供。
分别设置战时生活水箱和战时饮用水箱。
浅析人防工程给排水设计
浅析人防工程给排水设计一.给水设计平战结合的人防地下室给水工程一般包括：饮用水、生活用水、洗消用水、消防用水和设备用水。
人防地下室工程的消防给水设计，严格执行《人民防空工程设计防火规范》（GB50098-2009）。
1.1 水源选择人民防空地下室宜采用城市市政给水管用或防空地下室的区域水源供水。
在有条件时，可采用自备内水源或自备外水源供水。
防空地下室的自备内水源或外水源的取水构筑物宜采用管井或大口井；自备内水源取水构筑物应设于清洁区内。
在自备内水源与外水源的连接处，应设置有效的隔断措施；自备外水源取水构筑物的抗力应与其供水的防空地下室中抗力最高的相一致。
1.2 用水量标准防空地下室生活、饮用水量标准应根据其用途、卫生设备的完善程度和当地的气候条件等因素综合考虑确定。
防空地下室平时用水量根据平时使用功能，按现行《建筑给水排水设计规范》的用水定额计算。
人员掩蔽工程、专业队员掩蔽部、配套工程的生活用水量，仅包括盥洗用水量，不包括水冲厕所用水量。
如工程所在地人防主管部门要求该类工程设供战时使用的水冲厕所，其水冲厕所用水量标准由当地人防主管部门确定。
1.3 生活饮用水贮水池的设置饮用水的贮水池应单独设置。
若生活用水贮存在同一贮水池中，应有饮用水不被挪用的措施。
其容积应根据防空地下室的水源条件按照《人防规范》中规定的贮水时间及用水定额计算确定。
按此计算的容积中，不包括洗消用水。
生活用水、饮用水、洗消用水的供给，可采用气压给水装置、给水设备或高位水池。
戰时电源无保证的防空地下室，应有保证战时供水的措施。
1.4 给水管道的设计人防给水从市政给水管道接入时，宜设置专用的水表。
各防护单元内给水管道设施要独立设置。
人防市政给水管道除接至生活引用水箱外，还应连接至室内人防给水管，以利于市政自来水有保证时直接取用。
消防管道不得从临战封堵门洞内通过。
从临战封堵门侧面或上方通过时，应不影响临战封堵门的安装，必须和门框边保持300mm 以上的净距。
人防工程给排水设计与施工常见问题探讨
人防工程给排水设计与施工常见问题探讨
人防工程是为了防止灾害事故的发生而设计和建造的工程，其中给排水系统的设计与
施工是人防工程的重要组成部分之一。
本文将探讨人防工程给排水设计与施工中常见的问题。
一、设计问题
1. 临时水源选取不当：人防工程在设计给排水系统时，需要考虑到可能的应急情况，因此需要选取可靠的临时水源。
在设计过程中，如果未能正确评估临时水源的可靠性和供
水量，可能会导致在实际使用过程中供水不足的问题。
2. 排水系统布置不合理：人防工程的排水系统设计需要充分考虑建筑物内部的排水
需求，并合理布置排水管线和设备。
如果设计不合理，可能导致排水不畅、积水、漏水等
问题。
3. 排水设备选型错误：在人防工程的排水系统设计中，选用合适的排水设备非常重要。
选择不合适的设备，可能导致排水效果不佳，影响人防工程的使用效果。
二、施工问题
1. 施工质量不达标：人防工程的给排水系统施工需要按照相关标准和规范进行，如
果施工质量不达标，可能导致管道漏水、设备损坏等问题。
2. 施工进度延误：人防工程的施工通常需要按照一定的进度进行，如果施工进度延误，可能会导致工期拖延，增加工程成本。
3. 施工组织不合理：人防工程的给排水系统施工需要合理组织施工人员和设备，如
果组织不合理，可能导致施工效率低下，影响工程进度。
三、其他问题
2. 人员培训不足：人防工程的给排水系统的使用和维护需要有专业的人员操作和管理，如果人员培训不足，可能无法正确使用和维护设备，影响人防工程的正常使用。
人防工程通风给排水系统规范及施工
及时处理故障，恢复系统正常运行，并针对故障原因采取相应的 预防措施，避免类似故障再次发生。
05 人防工程通风给排水系统 优化建议
设计阶段优化建议
综合考虑人防工程的功能需求和战时防护要求，合理确定通风给排水系统的设计方 案。
优化通风管道布局，减少管道长度和弯头数量，降低系统阻力，提高通风效率。
平。
未来的人防工程将更加注重环保、 节能等方面的要求，因此通风给 排水系统的设计理念和技术手段
也将不断更新和完善。
随着新材料、新工艺的不断涌现， 人防工程通风给排水系统的施工 质量和效率将得到进一步提升。
持续改进方向探讨
深入研究人防工程通风给排水 系统的运行机理和性能特点， 不断完善和优化设计规范。
验收。
验收内容
检查通风系统设备、风管、风口 等安装质量是否符合规范要求； 测试通风系统性能是否满足设计 要求；检查系统运行是否正常、
无异常噪音等。
验收合格标准
通风系统各项验收指标均符合规 范要求，设备运行稳定可靠，系
统性能良好，满足使用需求。
03 给排水系统规范及施工
给水系统设计规范
水源选择
系统形式
人防工程是国防建设的重要组成 部分，对于提高城市综合防护能 力，保护人民生命财产安全具有 重要意义。
通风给排水系统在人防工程中的作用
通风系统作用
人防工程通风系统的主要作用是保证 工程内部的空气流通，满足人员呼吸 需要，排除有害气体，防止窒息和中 毒事故的发生。
给排水系统作用
给排水系统则负责提供生活用水和消 防用水，同时排除生活污水和雨水， 保持工程内部环境的卫生和安全。
装质量和密封性能。
给排水系统验收标准
验收文件
小区人防工程排水方案设计
小区人防工程排水方案设计一、引言随着城市化进程的加快，人防工程建设越来越受到重视。
在人防工程建设中，排水系统的设计是至关重要的一环。
合理的排水系统设计不仅能保障建筑物和地下设施的安全，还有助于提高城市防洪及抗灾能力。
本文将从小区人防工程排水方案设计的角度出发，探讨其设计原则、设计方法和实际应用。
二、设计原则1. 满足排水需求：排水系统应满足小区人防工程的实际排水需求，确保排水通畅、快速。
2. 节约资源：在设计过程中应尽量减少材料和资源的使用，保证排水系统的高效性和经济性。
3. 安全可靠：排水系统的设计应考虑各种可能的灾害情况，并保证排水系统在极端情况下也能正常运行。
4. 环境友好：排水系统设计应尽可能减少对周围环境的影响，保护周围生态环境。
三、设计方法1. 地形分析：首先，要对小区的地形进行详细分析，包括地势高低、坡度和地表情况等。
根据地形特点确定排水方向和排水路线。
2. 排水管网设计：根据小区人防工程的布局、建筑物的分布和地下设施的位置，设计合理的排水管网。
管网的设计要考虑到排水量、排水速度和排水压力等因素，以保证排水系统的通畅。
3. 排水设施设置：根据小区的实际情况，合理设置雨水篦沟、雨水井、雨水收集池等排水设施，确保雨水能够迅速排走。
4. 沟渠设计：在小区的道路和人行道上，应设计合理的排水沟渠，以便将积水迅速排放出去，保证行人和车辆的通行。
沟渠的设计要考虑到排水量和排水速度，以确保排水沟渠能够有效排水。
四、实际应用以某小区为例，该小区人防工程建设已进入规划阶段，排水系统的设计十分重要。
通过对该小区的地形分析，确定了排水方向和排水路线。
在排水管网设计上，采用了多层次的排水管道布局，以满足小区不同区域的排水需求。
在排水设施设置上，设置了多处雨水篦沟和雨水井，以便有效排水。
在沟渠设计上，根据小区实际情况设置了多处排水沟渠，确保道路的排水畅通。
综上所述，小区人防工程排水方案设计是一个涉及地形分析、排水管网设计、排水设施设置和沟渠设计等方面的复杂工程。
谈人防工程给排水设计
谈人防工程给排水设计陈 奕 (福州市规划设计研究院 350003)〔提 要〕 主要介绍人防工程给排水及消防设计的一般要求及注意事项。
〔关键词〕 人防工程 给排水 防爆波阀 清洁区 污染区 改革开放以来,随着国家经济、文化的发展,城市用地日益紧张。
本着“平战结合”的方针,人防地下室通常按照平时作为地下商场或停车库,战时作为人员掩蔽及物资库进行设计。
如何使人防地下室在平时和战时都能发挥其正常功效,给排水设计是至关重要的。
1 生活给水设计111 平时给水平时给水包括:地下室各设备用房(如水泵房、冷冻机房、柴油发电机房等)用水及车库地面冲洗用水。
一般可从市政给水管网直接供给。
112 战时给水战时给水主要包括:战时隐蔽人员的生活用水及饮用水,水源可直接自市政给水管网上引出,也可自备内水源或自备外水源。
进水引入管上宜单独设置水表,以便于同其上部建筑用水分表计量。
战时人防用水贮于战时水箱内,五、六级人防水箱可临战时临时砌筑或采用钢板焊接拼装。
当其上部建筑的生活水池符合人防条件时,也可做为战时水箱。
在平面设计时,水箱位置应合理选择,既要考虑将其适当抬高(便于取水),又要在其顶部预留一定的上人空间,便于检修,同时应将水箱的进、出水管、溢流管、放空管设计到位,以便于施工时预留,战时生活用水及饮用水宜分开存贮,以避免用水混乱。
目前,有些设计者认为人防给水工程可以不必设置加压设备,但笔者认为为了保证战时隐蔽人员的用水方便,尤其是在五级人防中设有淋浴器时,确保最不利用水点流出水头,加压设备是必不可少的。
一般采用手摇泵及气压补水罐并联使用,以便在停电时也可正常运行。
战时给水还包括:人防工程柴油发电机房的冷却用水;人防工程出入口部内受污染的房间、通道的墙面以及地面的冲洗用水;五级人防淋浴洗消间的热水供应等等。
113 管材为了保证供水水质,同时又能满足人防要求,人防地下室内部给水管建议采用内壁喷塑镀锌钢管。
2 排水设计人防工程排水包括地面排水、生活污废水及消防排水设计一般按平战结合考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈人防工程的给排水设计
摘要：人防工程平时大多作为车库或商场等,战时作为人员掩蔽部、物质库、装备部,保护人民生命及财产安全。
下文将结合笔者几年来的设计经验及现行国家规范,针对人防工程给排水设计与施工中经常出现的问题进行分析与探讨。
关键词：人防工程；给水；排水；设计
中图分类号：tu96+1文献标识码： a 文章编号：
人防工程的一般定义为：在战争时具有能抵抗一定武器效应的杀伤破坏，能保护人民生命、财产安全的防护工程。
同时人防工程又是城市建设的重要组成部分，在保留自身特色的前提下，正在向以经济建设为中心的方向发展，逐步融入到地下空间综合开发利用中去。
人防地下室是为战时服务，具有预定战时防空功能的特殊地下建筑，与普通地下建筑相比较，其使用对象、条件、要求均有明显差别，从而在设计原则、设计标准和处理方法上，均与普通地下建筑不同。
本文对人防地下室给排水工程重点分析。
一、给水设计方面
一般采用不锈钢水池做为高层建筑地下室的生活水池，当其在人防工程防护区内布置时，可用作战时生活饮用储水池。
集中管道井布置在人防护护区外，在侧壁穿过人防围护结构布置给水系统管道，防爆波阀门在人防围护结构内侧安装，平时生活给水管道通过集中管道井与上部建筑用水点相连。
先在人防地下室横穿生活水泵的水管，再从以下室的顶板上向上引至各用水点，这种错误的布管方式是设计中常出现在生活给水设计中，这样布管并不理想，在《人防设计规范》中有为保证防空地下室的人防围护结构的整体强度及其密闭性条款的提出，主要是对无关管道的限制。
专供上部建筑平时使用的设备房间，应尽量在设计中设在防空地下室的防护范围之外，即使是防空地下室所需的管道为了减少破坏范围，也应由地下室的墙体穿入。
适当集中上部建筑的粪便污水管道等，并设置相应的管道井将其设于防护范围以外。
人防工程地下室建成后使用前必须将战时通风系统、战时给水系统、战时电照系统安装完毕，配备齐全，并经过试运行后才允许人防工程投入使用。
二、排水设计方面
与人防地下室无关的高层建筑上部排水管道为避免穿过人防顶板高层建筑应考虑设置管道转换层，上部建筑的排水管道在设置好的管道转换层先集中，然后再通过集中的出口排出，集中管道井的布置工作应在人防地下室的防护区外或靠外墙处进行，若不能布置在防护区外时，可采取地下室顶板降板或做管沟的方式进行处理。
如果上部为卫生设施相对集中，管道相对较小，功能较简单的办公建筑，地沟应用在底层无卫生用水设计设计时，在地沟中将排水管道敷设好，遇到需要穿梁时，要时行钢套管的预埋工作，地沟的宽度设计值一般为500mm，而深度值则与地下室顶板的梁高相等即可。
完成管道在地沟中的敷设之后，用细沙进行回填至密实，上面
做垫层。
若高层建筑的上部设计为商住楼、宾馆建筑等功能较复杂的项目时，则为满足使用要求，应设计卫生设施，这必将导致较多排水管道集中在上部，遇到此种问题时，可利用在底层卫生设施相对分散的特点，而采用降低地下室顶板的方式来处理，顶板的降低高度值，设计一般控制在600mm左右，在600mm之内完成上部集中的排出管道和底层卫生设施的布置工作。
有如下两种错误在排水设计方面最常出现：
a.当设有两层地下室时，两层地下室都为人防地下室，但是为设为上下两个防护单元或者地下室一层为非人防区，地下二层为人防区；dn80的防爆地漏在地下一层的楼面板上设置，地下一层的污水便可由此来得到收集，再将惧的污水用镀锌钢管引到地下底层的集水井内，再由潜水泵将集水井内的污水提升并排到室外。
b.一般设计时，在高层建筑的中部进行核心筒体的设置，防火电梯间、楼梯间及消防专用电梯都设置在筒体内。
设计时，在筒体的底部设置集水井，用集水井来收集污水，核心筒体还多被设计为兼具人防地下室在战时的出入口之用，即将人防区设置在核心筒体外，而核心筒体内则是非人防区。
将筒体内集水井中的潜水泵所连接的出水管用镀锌管引入人防区内，这种方法在一些设计中出现，它与人防区内的其它潜水泵出水管连接，而后形成排水管网，从而达到将水引出室外的方法。
按《人防设计规范》条文中规定的：“与战时使用无关的所有排水管道一律不得进入防空地下室”来衡量，上述这两种设计方法是
错误的。
设计时将集水井分别设置在地下室的一、二层中，然后将污水用潜水泵提升排出室外，才是对于第一种情况正确的做法。
而对于第二种情况时，它的正确做法是：在筒体内部把核心筒体内集水井中的潜水泵出水管引上首层再接引出室外，单独从地下室的围护侧壁上将人防区内的潜水泵出水管穿出室外。
三、消防给水设计方面
《人民防空工程设计防火规定》中的相应的条文规定人防工程在建筑面积大于300m2时，应设置室内消火栓；人防工程在建筑面积大于1000m2时，自动喷淋灭火系统应设置其中。
按此规定的要求，平时设计的消防管道如果在战时需要时，那么它就是与人防工程有关的管道，它们采取相应的防护密闭措施是可以穿过人防围护结构的。
如果，消火栓立管dn100或dn150管在高层建筑地下室不做为人防地下室时，它可以直接贯通上下，在地下室内，由穿过地下室顶板上部的管道形成环网。
有如下两种正确布置消防管道穿越人防地下室的方法：
a.布置室内消防系统的下环管网在人防地下室上部的非人防区
内时，只需要下消防竖管引出，在核心筒体内设置消防竖管和室内消火栓。
管道穿越其顶板不受《人防设计规范》的限制，因为筒体内是非人防区，消火栓采用双阀双出口型的消火栓，使消火栓的保护间距得以加大。
b.人防地下室内，由于条件限制只能布置消防下环管网时，要做好穿越人防围护结构消防管道的防护措施。
消防竖管在核心筒体
内布置是最佳的布置方式，然后，相应的采用防爆闸阀，防爆套管的措施，把消防管从筒体的侧壁引入人防地下室，而后形成环状的连通；在人防区内进行消火栓的布置。
由于穿越人防地下室的侧壁时，管道的管径不受《人防设计规范》的限制。
如果竖管不可避免的穿过人防地下室的顶板时，大管径的竖管应换算为若干条小管径的竖管后再进行穿过顶板的施工。
四、结语
现代的城市化建设中，随着高层建筑的增加，高层建筑地下室的建设任务相应的增多了，一般高层建筑都设有地下室，地下室也作为人防工程以备战时之用，高层建筑的地下室工程将城市建设和人防建设结合了起来。
一般的设计单位只做地下室的平时给排水和消防给水设计，战时的给排水设计则要求人防专业设计单位进行设计，还需要满足《人民防空地下室设计规范》的要求。
