介电强度的测试
介电强度测方法
介电强度测试方法可以根据测试对象和测试目的而有所不同，下面将介绍一种常见的测试方法，适用于固体绝缘材料（如塑料、橡胶、陶瓷、玻璃等）的介电强度测试。
一、实验设备1. 高压电场测试仪2. 绝缘电阻表3. 样品夹具或样品容器4. 实验环境控制设备（如恒温恒湿箱）5. 实验标准与规范二、测试步骤1. 准备样品：选择适合的样品，确保样品表面平整、无杂质、无裂纹。
对于大型样品，需要进行切割、打磨等处理。
2. 安装样品：将样品放置在样品夹具或容器中，确保样品之间无相互接触，且与测试电极保持良好的电气接触。
3. 设定测试参数：根据实验标准与规范，设置高压电场测试仪的测试电压、测试频率、测试时间等参数。
4. 开始测试：启动测试仪器，开始进行介电强度测试。
在此过程中，保持环境条件稳定，如温度、湿度等。
5. 观察测试结果：在测试过程中，观察绝缘电阻表的读数。
当绝缘电阻值达到预设值或明显下降时，记录此时的测试电压。
6. 数据处理与分析：根据测试结果，计算样品的介电强度。
介电强度通常以施加电压至样品发生击穿所需的最大直流电压或脉冲电压表示。
7. 重复测试：对同一批次样品进行至少3次测试，确保结果的可靠性。
8. 实验总结：根据测试结果，分析样品的介电强度与环境条件（如温度、湿度）的关系，以及样品的性能特点。
三、注意事项1. 确保样品表面清洁、干燥，避免水分、杂质对测试结果的影响。
2. 在进行高压测试时，必须严格遵守操作规程，避免发生意外触电事故。
3. 确保实验环境条件稳定，避免环境因素对测试结果的影响。
4. 在进行重复测试时，确保样品的一致性，避免因样品差异导致结果偏差。
5. 实验数据应进行充分的统计分析，以确保结果的可靠性。
通过以上介电强度测试方法，可以获得可靠的实验数据，为固体绝缘材料的性能评估提供依据。
同时，需要注意实验过程中的细节和注意事项，以确保实验结果的准确性和可靠性。
复合材料介电强度测试标准
复合材料介电强度测试标准全文共四篇示例，供读者参考第一篇示例：复合材料是一种由两种或多种不同材料组合而成的材料，具有优异的综合性能，广泛应用于航空航天、汽车制造、建筑材料等领域。
在实际应用中，复合材料的性能测试非常重要，其中介电强度测试是其中的一个重要指标之一。
介电强度测试是指在一定的电场强度下，材料发生击穿或绝缘失效的电压值，是评判材料绝缘能力的重要参数。
复合材料介电强度测试标准是指在规定的实验条件下，对复合材料进行介电强度测试的标准和方法。
通过介电强度测试，可以评价复合材料的绝缘性能，为材料的设计和应用提供参考。
下面将详细介绍复合材料介电强度测试标准的相关内容。
一、复合材料介电强度测试标准的相关定义和概念1.介电强度：介电强度是材料在电场作用下发生击穿或绝缘失效的电场强度。
通俗来说，介电强度是材料能够承受的最大电场强度，单位通常为千伏/毫米。
3.复合材料：复合材料是由两种或多种不同材料组合而成的材料，具有优异的综合性能，例如碳纤维增强复合材料、玻璃钢复合材料等。
1.复合材料介电强度测试标准的制定：复合材料介电强度测试标准是由各国标准化组织或行业协会制定的，旨在提供统一的测试方法和标准，确保测试结果的可比性和准确性。
2.复合材料介电强度测试标准的应用：复合材料介电强度测试标准适用于各种类型的复合材料，如碳纤维复合材料、玻璃钢复合材料等，可用于材料评价、产品质量控制和工程设计等方面。
1.试样准备：在进行复合材料介电强度测试前，需要切割具有一定尺寸的试样，并进行表面处理和清洁，以确保测试结果准确可靠。
2.测试装置：复合材料介电强度测试通常采用介电强度测试仪进行，测试装置包括电源、电极、试样夹持装置等，确保测试过程的稳定和可靠。
3.测试方法：复合材料介电强度测试可采用直流电场或交流电场进行，测试过程中需要记录电场强度和试样发生击穿或绝缘失效的电压值，并计算介电强度参数。
4.测试结果分析：根据测试结果分析，可以评估复合材料的绝缘性能、确定材料的电场强度等级，并为产品设计和应用提供依据。
泄漏电流与介电强度测试
泄漏电流与介电强度测试
华天电力专业生产介质损耗测试仪（又称高压介质损耗测试装置），接下来为大家分享泄漏电流与介电强度测试。
对于现代绝缘材料，绝缘电阻非常大，因此电阻电流通常比电容耦合电流低几个数量级。
火花隙代表雪崩（击穿）现象，在这种情况下，良好的绝缘体会在达到一定电压后变坏。
当在电气或电子设备上施加电压时，绝缘的自然电容会充电，从而导致电流流动。
如果施加直流电压，则仅在首次施加电压时才进行充电。
直流电压为电容充电，然后电容充电电流减小到接近零。
对于60Hz的交流电压，该电容的充电和放电每秒发生60次，因此，电容性充电电流保持在稳态水平，并且永远不会为零。
这称为电容性泄漏电流。
对于现代电子设备，电阻性泄漏电流通常很小，因此此类设备的总体泄漏电流受电容效应支配。
为了保护用户免受伤害，许多产品安全标准都对允许的泄漏电流设置了限制。
在60Hz和额定电压下，典型的泄漏电流限值为0.5mA。
电气和电子设备在介电测试期间也表现出类似于泄漏电流的电流。
然而，由于介电测试电压高得多，所以电流也将更高，因为电容性充电电流与增加的电压成比例地增加。
介电强度测试无意评估泄漏电流量，因为这两个测试具有根本不同的目标和合规性标准。
泄漏电流限制仅适用于泄漏电流测试，并且仅适用于额定电压。

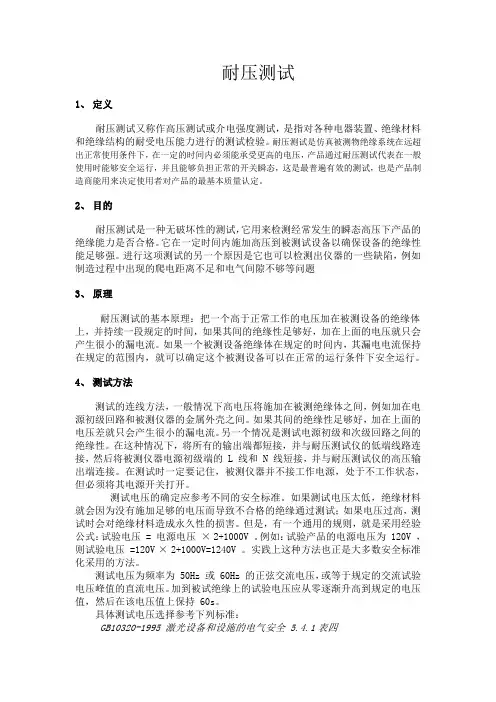

耐压测试原理
耐压测试1、定义耐压测试又称作高压测试或介电强度测试，是指对各种电器装置、绝缘材料和绝缘结构的耐受电压能力进行的测试检验。
耐压测试是仿真被测物绝缘系统在远超出正常使用条件下，在一定的时间内必须能承受更高的电压，产品通过耐压测试代表在一般使用时能够安全运行，并且能够负担正常的开关瞬态，这是最普遍有效的测试，也是产品制造商能用来决定使用者对产品的最基本质量认定。
2、目的耐压测试是一种无破坏性的测试，它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。
它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。
进行这项测试的另一个原因是它也可以检测出仪器的一些缺陷，例如制造过程中出现的爬电距离不足和电气间隙不够等问题3、原理耐压测试的基本原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。
如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。
4、测试方法测试的连线方法，一般情况下高电压将施加在被测绝缘体之间，例如加在电源初级回路和被测仪器的金属外壳之间。
如果其间的绝缘性足够好，加在上面的电压差就只会产生很小的漏电流。
另一个情况是测试电源初级和次级回路之间的绝缘性。
在这种情况下，将所有的输出端都短接，并与耐压测试仪的低端线路连接，然后将被测仪器电源初级端的 L 线和 N 线短接，并与耐压测试仪的高压输出端连接。
在测试时一定要记住，被测仪器并不接工作电源，处于不工作状态，但必须将其电源开关打开。
测试电压的确定应参考不同的安全标准。
如果测试电压太低，绝缘材料就会因为没有施加足够的电压而导致不合格的绝缘通过测试；如果电压过高，测试时会对绝缘材料造成永久性的损害。
但是，有一个通用的规则，就是采用经验公式：试验电压 = 电源电压× 2+1000V 。
介电强度测试条件
介电强度测试条件在电子设备、电力系统和相关工程领域，介电强度测试是一项至关重要的检测手段，用于评估绝缘材料在电场作用下的耐受能力。
本文将详细解析介电强度测试的条件及其在实际应用中的意义。
一、介电强度与测试概述介电强度，指的是在一定的电场强度下，绝缘材料能够承受而不发生击穿现象的最大电压。
它是衡量绝缘材料性能的重要参数，对于保证设备的安全运行具有重要意义。
介电强度测试，就是通过模拟实际工作状态下的电场环境，对绝缘材料施加电压，观察其是否发生击穿现象，从而评估其介电性能。
二、测试条件1.测试环境：介电强度测试应在干燥、无尘、恒温的环境中进行，以减少外部环境因素对测试结果的影响。
2.测试电压：根据绝缘材料的特性和测试目的，选择合适的测试电压。
通常情况下，测试电压应逐渐增加，以模拟实际工作状态下的电压变化。
3.测试介质：测试时所用的介质，如绝缘油、绝缘气体等，应符合相关标准，以保证测试结果的准确性。
4.试样制备：试样应具有代表性，且表面应平整、无气泡、无杂质。
试样的厚度、尺寸等参数应符合相关标准。
5.测试设备：应选用精度高、稳定性好的介电强度测试设备，以确保测试结果的准确性。
三、应用实例在实际应用中，介电强度测试条件的选择应根据具体需求而定。
例如，在电力系统中，需要根据设备的额定电压、工作电压等参数，选择合适的测试条件，以确保设备的正常运行和安全性能。
此外，在科研领域，介电强度测试可用于研究绝缘材料的性能特性，为新材料的研发和应用提供依据。
四、结论介电强度测试是评估绝缘材料性能的重要手段，其测试条件的选择和应用对于保证设备的安全运行具有重要意义。
在实际应用中，应根据具体需求选择合适的测试条件，以确保测试结果的准确性和可靠性。
同时，随着新材料和新技术的不断发展，介电强度测试技术也将不断进步和完善，为电力系统和相关工程领域的安全运行提供更可靠的保障。
介电强度 国军标
介电强度国军标介电强度是材料特性的一个重要参数，用于描述材料在电场中的耐电压性能和电绝缘性能。
国际上常用的单位是V/mm。
材料在电场中的介电强度是指在单位厚度的材料中产生截然不同行为的电场强度。
也可以理解为材料所能承受的最大电场强度，即耐电压。
在物理学中，材料的介电常数常与材料的介电强度相关。
介电常数表示了材料对电场的响应能力。
较高的介电常数通常有助于提高材料的介电强度，因为它意味着材料对电场的响应更为敏感。
介电强度测试是材料测试中常见的一个项目。
在测试中，先将材料制成规定尺寸的样品，然后施加高电场强度给样品，并测量材料所能承受的最大电场强度，从而确定材料的介电强度。
这项测试可以用于评估材料的电绝缘性能和安全性能。
对于介电强度测试，国际上有一些标准和规范的设定，以确保测试的准确性和可比性。
常用的测试方法包括直流介电强度测试和交流介电强度测试。
直流介电强度测试采用直流电场，常用的测试参数包括测试电流、电压和测试时间。
根据测试结果，可以判断材料的电绝缘性能和电强度。
交流介电强度测试是模拟真实环境中的交流电场强度，常用的测试频率为50Hz或60Hz。
在测试中，通常使用高压电源、功率放大器和测量仪器来施加和测量电场强度。
对于介电强度测试有一些注意事项。
首先，在测试过程中要注意保持测试环境的干燥和温度稳定，因为温度和湿度可能会影响材料的电绝缘性能。
其次，要确保测试设备的质量和准确性，以确保测试结果的可靠性。
最后，要注意安全问题，避免因测试中高电压而导致的意外事故。
介电强度在很多应用中都是一个重要的参数。
特别是在电力系统、电子设备和高压设备中，介电强度的要求通常比较高。
通过测试和评估材料的介电强度，可以选择合适的材料，提高设备的电绝缘性能和可靠性。
总之，介电强度是描述材料耐电压性能和电绝缘性能的一个重要参数。
通过介电强度测试，可以评估材料的电绝缘性能和安全性能。
在实际应用中，要注意测试环境的干燥和温度稳定性，保证测试设备的质量和准确性，同时注意安全问题。
介电强度测试标准
介电强度测试标准一、引言介电强度测试是指对绝缘材料或绝缘系统在特定条件下承受的电压能力进行检测的一种重要测试方法。
介电强度测试的结果对于评估绝缘材料或绝缘系统的绝缘性能具有重要的指导意义。
因此，制定并执行介电强度测试标准对于保证电气设备的安全运行具有重要意义。
二、介电强度测试的目的通过介电强度测试可以评估绝缘材料或绝缘系统在特定电压下的耐受能力，进一步评估其绝缘性能。
具体来说，介电强度测试的目的包括：1. 评估绝缘材料或绝缘系统在规定电压下是否能够正常工作，以保证电气设备的安全运行；2. 检测绝缘材料或绝缘系统的绝缘性能，及时发现潜在的安全隐患，避免因绝缘破坏引发的事故；3. 为设计合格的绝缘材料或绝缘系统提供数据支持，确保产品符合相关国家标准和行业标准。
三、介电强度测试标准针对不同的绝缘材料或绝缘系统，介电强度测试标准会有所不同。
一般来说，介电强度测试标准应包括以下内容：1. 测试目的和范围：明确介电强度测试的目的和适用范围，确保测试结果的准确性和可靠性；2. 测试设备和条件：规定介电强度测试所需的仪器设备和测试条件，包括测试环境、电源要求等；3. 测试样品准备：对测试样品的准备要求，包括样品尺寸、表面处理等；4. 测试方法和步骤：详细描述介电强度测试的方法和步骤，确保测试过程的规范性和可重复性；5. 测试参数和标准：规定测试所需的参数和标准，例如电压、频率等；6. 测试结果评定：对测试结果的评定标准和方法进行规定，以判断测试样品的合格与否；7. 数据处理和报告：描述测试数据的处理方法和报告要求，包括数据记录、分析和存档等。
四、介电强度测试的具体方法介电强度测试的具体方法根据测试对象的不同而有所差异。
下面以两种常见的测试对象为例，介绍介电强度测试的具体方法。
1. 绝缘材料的介电强度测试方法绝缘材料的介电强度测试方法一般分为直流和交流两种，具体步骤如下：(1) 直流介电强度测试方法：a. 在测试设备上设置适当的直流电压，并连接好测试线路；b. 将测试样品放置在电场中央，并逐渐升高直流电压，直至样品发生击穿；c. 记录击穿电压值，并根据测试标准进行评定。
绝缘油测试内容
绝缘油测试内容一、绝缘油的概述绝缘油是指用于电力设备中绝缘和冷却的油，通常是由矿物油或合成油加入一定量的添加剂组成。
绝缘油在电力设备中起着至关重要的作用，它能够保持设备的正常运行，延长设备寿命。
二、为什么需要测试绝缘油？由于电力设备长期运行后，其内部产生的热量会导致绝缘材料老化和损坏，从而影响设备的性能。
而绝缘油则可以在一定程度上防止这种情况发生。
因此，测试绝缘油可以及时发现其中的问题并采取相应措施，以保证电力设备正常运行。
三、绝缘油测试内容1.介电强度测试介电强度是指在规定条件下，在两个导体之间施加给定电压时，在两个导体之间形成气隙放电所需的最小电场强度。
介电强度测试可以检测绝缘材料是否存在裂纹、孔洞等问题。
2.水分含量测试水分是影响绝缘油性能的主要因素之一。
水分含量测试可以检测绝缘油中水分的含量，以便及时采取措施。
3.酸值测试绝缘油中的酸值是指其中的酸性物质含量。
过高的酸值会导致绝缘材料老化和损坏，从而影响设备的性能。
因此，酸值测试可以检测绝缘油中酸性物质的含量。
4.氧化安定性测试氧化安定性是指绝缘油在长期运行后是否会发生氧化反应。
氧化反应会导致绝缘材料老化和损坏，从而影响设备的性能。
因此，氧化安定性测试可以检测绝缘油是否具有良好的抗氧化能力。
5.色度测试色度是指绝缘油颜色深浅的程度。
颜色过深可能意味着存在污染物或其他问题。
6.粘度测试粘度是指流体阻力大小。
粘度过高可能表明存在污染物或其他问题。
7.密度测试密度是指单位体积内所包含物质质量大小。
密度过低可能表明存在污染物或其他问题。
四、总结通过对绝缘油的测试，可以及时发现其中存在的问题并采取相应的措施，以保证电力设备的正常运行。
因此，对绝缘油进行定期测试是非常重要的。
介电强度测试标准
介电强度测试标准复合绝缘材料的介电强度是指在特定条件下，材料在电场作用下能够承受的最大电场强度，是衡量材料绝缘性能的重要参数之一。
介电强度测试标准作为评估材料绝缘性能的重要依据，对于确保电气设备的安全性和可靠性具有不可替代的作用。
复合绝缘材料在电气设备中广泛应用，如电力变压器、电容器、电缆等。
在这些设备中，复合绝缘材料承担着隔离导体、防止漏电、防止放电等重要作用。
而材料的介电强度则直接影响着设备的绝缘性能，关系到设备的安全运行和寿命。
介电强度测试标准的制定和遵守对于复合绝缘材料的生产和应用具有重要意义。
根据国际上的标准，介电强度测试主要分为交流介电强度和直流介电强度两种。
交流介电强度测试一般采用交流高压测试设备，将材料置于高压下进行测试，以评估材料在交流电场下的绝缘性能；而直流介电强度测试则采用直流高压测试设备，测试材料在直流电场下的绝缘性能。
在实际的介电强度测试中，测试样品的制备、测试条件的选择、结果的评定等都需要按照相关的标准来进行。
例如，标准可能规定测试样品的形状、尺寸、厚度等要求，以确保测试结果的准确性和可比性。
同时，标准也可能规定测试时的测试条件，如电压的选取、测试时间等，以保证测试的可靠性和有效性。
除了标准的遵守，对于复合绝缘材料的介电强度测试还需要有专业的测试设备和技术人员来进行。
测试设备的准确性和稳定性直接影响着测试结果的可靠性，而技术人员的经验和操作技巧则决定着测试的精度和效率。
因此，对于企业和实验室来说，投入足够的精力和资源来提高介电强度测试的水平，是非常必要的。
同时，随着电气设备的不断发展和升级，对于复合绝缘材料介电强度测试的要求也在不断提高。
例如，在新能源领域，光伏发电系统、风力发电系统等对材料的绝缘性能提出了更高要求，因此介电强度测试标准也需要进行不断更新和完善。
只有不断跟上标准的最新发展，才能更好地满足电气设备的需求。
综上所述，介电强度测试标准对于复合绝缘材料的生产和应用至关重要。
介电强度测试方法 -回复
介电强度测试方法-回复什么是介电强度测试方法？介电强度测试方法是用于评估材料在电场中承受电压的能力的一种测试方法。
该测试方法可以检测材料的绝缘性能和耐电击能力，以确保其在实际应用中的安全性和可靠性。
在工程领域中，介电强度测试方法是材料选型和产品设计的重要步骤之一。
介电强度测试方法一般包括以下步骤：1. 准备测试设备和样品：首先需要准备一个电场产生器，该设备可产生一定的电场强度，并具备电压和电流的测量功能。
同时，需要准备待测试的样品，通常是具有绝缘性能的材料或产品。
2. 设定和调节电场参数：根据待测试的材料或产品的特性，设定合适的电场强度和频率。
一般来说，电场强度可以通过调节电压和电流来控制。
此外，还需要确定测试的时间和周期。
3. 安装样品：将待测试的样品安装在测试设备中，并确保样品与电极之间的距离符合规定要求。
同时，需要确保样品表面没有杂质或损伤，以免影响测试结果。
4. 进行测试：打开电场产生器，让电场作用在样品表面。
在测试过程中，可以通过测量电压和电流的变化来监测样品的绝缘性能。
测试过程中需要保持样品处于稳定状态，并避免过高的电场强度或电流。
同时，还需要记录测试过程中的各项数据。
5. 分析和评估测试结果：根据测试的数据和记录，对样品的绝缘性能进行分析和评估。
通常会对测试结果进行定量或定性的分析，以确定样品在电场中承受电压的能力。
6. 报告和总结：根据测试结果，编写测试报告并总结测试过程中的发现和问题。
测试报告应包括测试的目的、方法、结果和评估等内容，以便后续的研究和应用。
以上就是介电强度测试方法的一般步骤。
需要注意的是，不同的材料和产品可能存在不同的测试要求和标准，因此在进行具体的测试时，还需要参考相关的标准和规范，并根据实际情况进行相应的调整和改进。
最后，介电强度测试方法作为评估材料和产品电气安全性的重要手段，对于保障电器设备和电力系统的正常运行具有重要意义。
通过科学合理的测试方法，可以有效评估材料的绝缘性能，提高产品的质量和安全性，为人们的生活和工作提供更可靠的保障。
介电强度的测试
大多数高分子材料在一定电压范围内是绝缘体，但 是
随着施加电压的升高，性能会逐渐下降。电压升到 一定值时变成局部导电，此时称为材料的击穿。 定义: • 介电强度 试样击穿时,单位厚度承受的击穿电压值， 单位为kv/mm或Mv/m。有时也称为电气强度或击穿 强度。通常介电强度越高,材料的绝缘质量越好
介电强度测试的影响因素
• 电压波形及电压作用时间影响 材料在电场作用下，单位时间产生的热量为QF介质 散发出去的热量为Qs，当QF略大时就产生热不平衡， 进而介质温度升高,最后发生击穿。因此, 可根据极 限条件QF＝QS来求得热击穿电压VB：
当电压频率增加时值要下降，当波形失真大时，—般 都会有高次谐波出现，这样会使VB降低，因此必须 限制这个量。
塑料的电击穿机理
• 电击穿 特点是介电强度受温度的影响不大；电作用 时间对结果无影响；与周围介质的电性能有关；击穿 点常常出现在电极边缘其至电极以外。 在固体介质中，总有一些自由电子存在,它们在外电场 作用下被加速而撞击中性原子,致使原子电离，在这种 作用继续下造成材料击穿. 一般来说，工作温度高散热条件差，介质电导及损耗 大的材料．发生热击穿的几率高。
介电强度测试的影响因素
• 试样厚度对介电强度的影响
• 湿度影响 因水分浸入材料而导致其电阻降低，必然降 低击穿电压VB值。如有机硅玻璃布板。常态下E＝18kv ／mm，受潮后E＝12kV／mm。
介电强度测试的影响因素
• 电极倒角的影响 电极边缘处电场强度远远高于内 部,但边缘效应极难消除。为避免电极边缘成一直角, 需采用一定倒角r 。国家标准中规定r＝2.50mm。
对于酚醛层压板击穿点在电极内部，以热击穿为 主。油的性能对该材料没什么影响
介电强度检测方法
介电强度检测方法
1. 嘿，你知道吗？介电强度检测可以用耐压试验法呀！就像给电器设备来一场“压力测试”。
比如说给一个电容器做耐压试验，逐步升高电压，看看它啥时候“扛不住”。
这样咱们就能清楚它的介电强度咋样啦！
2. 还有哇，脉冲测试法也挺好用呢！这就好像给介电材料来个快速的“冲击”。
比如对一块绝缘板进行脉冲测试，观察它对瞬间高压的反应，是不是很有意思呢？
3. 悄悄地告诉你哦，局部放电检测法也很关键呢！这就像是在寻找介电材料里的“小毛病”。
好比在检查一根电缆时，通过局部放电检测，找到那些可能存在隐患的小地方。
4. 哇塞，电导率测量法也不能落下呀！这不就像是观察介电材料的“导电能力指标”嘛。
比如说在研究一种新型绝缘材料时，用这个方法看看它到底有多“绝缘”。
5. 嘿，可别忘了绝缘电阻测量法哟！相当于给介电材料的“绝缘程度”打个分。
就像给一个绝缘子测绝缘电阻，看看它的绝缘性能好不好。
6. 电流测量法也超级重要的呀！这简直就是追踪介电材料中电流的“小侦探”。
就拿研究一个电子元件来说吧，用电流测量法了解它的情况。
7. 最后呀，击穿试验法可得重视起来！这就如同挑战介电材料的“极限”。
想象一下对一种绝缘材料不断加大电压，直到它击穿，这不就能知道
它的强度底线在哪里了嘛！我觉得呀，这些介电强度检测方法都各有各的厉害之处，咱们可得好好利用，才能更好地保证各种电器设备和材料的安全呢！。
测试塑料的介电强度解读
实验设备
介电强度测试仪，图片如下图：
试验主机由高压变压 器、调压变压器、保 护电路等部件组成
介电强度测试装置(高压试验变压器)的维护
(1)要经常检查仪器室外及室内接地是否可靠。 (2)参加试验人员必须遵守试验装置使用操作规程， 确保试验安全。 (3)试验电压通常应不大于仪器最高工作电压的80％ (如≤80kV)。 (4)随时保持工作环境的清洁，应避免仪器工作媒质 受到脏物污染。
介电强度 Ｅ KV/mm 聚氯乙烯电缆料 酚醛纸基层压板
ห้องสมุดไป่ตู้
（三）电极倒角r
电极与试样接触平面边缘形成的半径r的角称为倒角。 当电极面积变化不大时，介电强度变化不大， 当电极变成半圆球状（r很大），介电强度变化较 大。
边缘效应，靠边缘处场强非常大的现象。 由于边缘效应，电极边缘间的介质容易已被击穿。 而边缘处场强的大小与倒角r有关系， 一般r小，场强变大，所以，标准方法中规定ｒ＝ 2.5mm。
以电击穿为主的试样，升压速度的影响不大； 以热击穿为主的试样，随升压速度提高而增大。
升压速度 KV/S 试样 0.5 25.6 26.8 16.9 1.0 27.3 26.0 15.6 16.6 18.5 16.8 21.9 1.5 2.0 2.7 2.9 26.8 25.7 19.2 4.0
多数材料在低温下，介电强度与温度无关， 当温度升高至某个高度，介电强度随着温度升 高而下降。 湿度增加，介电强度也下降。 水分进入试样，电导变大之故。
（六）试样加工
不良的加工方法会在材料中形成缺陷， 例如弱的熔接缝、气泡流线和杂质颗粒，都会 使介电强度降低30～60%，降低程度随缺陷的 严重程度而异。
测试的试样厚度一般是1.59mm
介电强度
E=V/d 式中：E——介电强度，KV/mm V击穿——击穿电压，KV d——试样厚度，mm
二.基本原理
• 介电强度测试采用连续升压或逐级升压方 式升高电压。记取试样被击穿时电压值。 如测试耐电压值，则当升压达到规定电压 时停止升压，使电压值恒定在规定值，测 试达到规定时间不被击穿的电压值。
三.测试设备
• 电极倒角r的影响
电极倒角半径 r 1.75 2.00 2.50 3.00 12.5 PVC 电缆料 24.8 25.9 26.0 26.3 30.4 介电强度 KV/mm 酚醛压塑料 14.0 13.7 13.3 13.3 15.2 酚醛基层压板 20.0 19.0 19.4 19.4 21.8
升压速度 KV/S 试样 0.5 1.0 1.5 2.0 2.7 2.9 4.0
介电强度 Ｅ KV/mm 聚氯乙烯电缆料 酚醛纸基层压板 16.9 25.6 26.8 27.3 26.0 15.6 16.6 18.5 16.8 21.9 26.8 25.7 19.2
• （三）电极倒角r
电极与试样接触平面边缘形成的半径r的角称为倒角。 当电极面积变化不大时，介电强度变化不大， 当电极变成半圆球状（r很大），介电强度变化较大。 边缘效应，靠边缘处场强非常大的现象。 由于边缘效应，电极边缘间的介质容易已被击穿。 而边缘处场强的大小与倒角r有关系， 一般r小，场强变大，所以，标准方法中规定ｒ＝2.5mm。
或机械加工方法制备试样。与电极接触的试样两 表面要平行，并且应尽可能平整光滑，试样厚度 一般不小于3mm.
• b.对于垂直材料表面的实验，要求试样有足够大 的面积以防止试样过程中发生闪络 • c.试样预处理应遵循测试材料的产品规定进行。
• 2.实验条件 • 1）常态实验环境条件：温度为20±5，相对湿度 为65±5% • 2）热态实验或潮湿环境实验条件由产品标准予以 规定。 • 3）实验媒介：介电强度试验应尽量在接近测试材 料的实际使用环境的媒质中进行，同时应避免测 试中发生闪络。 • 如果要求在高温下进行试验时，可在任何设下，介电强度与温度无 关， 当温度升高至某个高度，介电强度随着 温度升高而下降。 湿度增加，介电强度也下降。 水分进入试样，电导变大之故。 （五）试样加工 不良的加工方法会在材料中形成缺陷， 例如弱的熔接缝、气泡流线和杂质颗粒， 都会使介电强度降低30～60%，降低程度 随缺陷的严重程度而异。
介电强度试验电压等级试验
介电强度试验电压等级试验
本试验旨在评估材料或组件在特定电压下的介电强度，以确保其在预期的电气环境中能够安全运行。
介电强度是指材料或组件在电场作用下，不发生破坏或不可逆电性能变化所能承受的最大电场强度。
1. 定义和目的
介电强度试验是一种检查材料或组件在规定电压下的电气性能的试验。
该试验的主要目的是评估材料或组件在正常工作条件下的电气性能，以及其在极端条件下的耐受能力。
通过介电强度试验，可以确定材料或组件的绝缘性能是否符合设计要求和使用环境的要求。
2. 试验电压等级
介电强度试验的电压等级取决于被试材料或组件的额定电压、工作电压、绝缘等级以及试验场所的安全要求。
通常，试验电压等级应高于被试材料或组件的正常工作电压，以确保其在预期的电气环境中能够安全运行。
3. 试验程序
介电强度试验的程序一般包括以下步骤：
(1) 准备工作：准备好试验所需的所有设备和试样，确保试验环境的安全。
(2) 试样准备：根据试验要求，对试样进行适当的处理，如清洁、干燥、预处理等。
(3) 安装试样：将试样安装在试验设备上，确保其正确的位置和连接。
(4) 逐步升压：按照规定的升压速度逐步提高试验电压，直到达到规定的试验电压。
(5) 维持电压：在达到规定的试验电压后，维持一段时间，以确保试样充分暴露在电场中。
(6) 观察和记录：观察试样的表现，记录任何不良现象，如电击、电弧、闪烁等。
(7) 降压和关闭：在试验结束后，逐步降低试验电压，并关闭电源。
(8) 结果判定：根据观察到的现象和记录的数据，判断试样的介电强度是否符合要求。
介电强度美标
电强度美标简介电强度美标（Dielectric Strength in American Standards）是一个涉及电气绝缘材料性能的重要参数。
介电强度，又称电气强度或击穿强度，是指绝缘材料在电场作用下能够保持绝缘性能的最大电场强度。
这一指标对于电气设备和电子产品的安全性、可靠性以及使用寿命具有至关重要的意义。
本文将详细介绍介电强度的概念、美标中的相关规定、测试方法以及实际应用中的注意事项。
一、介电强度概述介电强度是指绝缘材料在电场作用下不发生击穿的最大电场强度。
击穿是指绝缘材料在电场作用下失去绝缘性能，导致电流通过材料的现象。
介电强度的大小与绝缘材料的种类、厚度、温度、湿度等多种因素有关。
提高介电强度有助于增强电气设备和电子产品的安全性能和可靠性，降低故障率和维修成本。
二、美标中的介电强度规定在美国，介电强度的标准主要由美国材料与试验协会（ASTM）和美国电气和电子工程师协会（IEEE）等组织制定。
这些标准详细规定了不同绝缘材料的介电强度测试方法、测试条件以及合格判定准则。
以下是部分关于介电强度的美标规定：1.ASTM D149-17：该标准规定了固体电气绝缘材料的介电击穿强度和介电强度的测试方法。
测试过程中，试样需置于规定的电极之间，施加逐渐增大的电压，直至发生击穿。
通过测试数据，可以计算出绝缘材料的介电强度和介电击穿强度。
2.IEEE Std 48-2018：该标准主要关注电气绝缘系统的热评估、介电强度和部分放电测试。
其中，介电强度测试部分详细规定了测试设备、试样制备、测试程序以及结果判定等方面的要求。
这些美标规定的测试方法和条件旨在确保绝缘材料在各种应用场景下都能保持良好的绝缘性能，从而保障电气设备和电子产品的安全可靠运行。
三、介电强度测试方法介电强度测试通常采用交流或直流电源进行。
测试时，将绝缘材料试样放置在规定的电极之间，然后逐渐施加电压，直至试样发生击穿。
测试过程中，需要记录击穿时的电压值、电流值以及试样的温度变化等参数。
工频介电强度试验电路设计
工频介电强度试验电路设计
工频介电强度试验是一种测试绝缘材料电气强度的实验。
以下是一个简单的工频介电强度试验电路设计:
1. 电路概述：
该电路主要用于测试绝缘材料的交流介电强度，其基本原理是将绝缘材料接入电路中，通过施加一定的电压来测试其介电强度。
电路中主要包括一个电源、一个电容器和一个负载。
2. 电路元件：
电路中所需的元件包括：一个电源、一个电容器、一个电阻器和一个负载。
3. 电路原理：
当电源施加电压于电容器和负载之间时，电容器会被充电并在负载上放电。
随着电容器的充电和放电，负载上的电压会不断变化。
通过测量负载上的电压变化，可以计算出电容器的电容量和负载的电阻值，从而计算出绝缘材料的介电强度。
4. 电路设计注意事项：
在设计工频介电强度试验电路时，需要注意以下几点:
- 电容器的选择：电容器的选择需要根据绝缘材料的特性来确定。
一般来说，电容器的电容值越大，测试的精度就越高。
- 负载的选择：负载的选择需要根据电容器的特性来确定。
一般来说，负载的电阻值越小，测试的精度就越高。
- 电源的选择：电源的选择需要根据电路的具体要求来确定。
一
般来说，电源的电压和频率需要与电路相匹配。
- 电路的连接方式：电路的连接方式需要根据绝缘材料的特性来确定。
一般来说，绝缘材料需要沿着电容器的电极方向连接，以确保电流的流向正确。
以上是一个简单的工频介电强度试验电路设计，需要根据具体的实验要求进行调整和修改。
绝缘介电强度
绝缘介电强度
1 什么是绝缘介电强度
绝缘介电强度是指在特定条件下，绝缘材料中能够承受的电场强度。
简单来说，绝缘介电强度就是绝缘材料能够承受的最高电压。
2 绝缘介电强度的重要性
在电气工程领域，绝缘材料是非常重要的。
我们都知道，电线、
电缆等都必须有绝缘层来保护导体，避免电流短路或漏电。
而绝缘介
电强度就是绝缘层是否能够承受工作电压的保证。
如果绝缘层的介电
强度不够，那么就会导致电流外泄，电器设备失效，甚至引起火灾等
严重后果。
3 绝缘介电强度的测试方法
绝缘介电强度测试是一种非常重要的评估绝缘层电气性能的方法。
测试过程中通常需要使用高压测试仪器，将绝缘材料置于高强度电场
中进行测试。
如果绝缘材料能够正常工作，并且没有电击、电闪等异
常反应，那么就表明该材料能够承受指定的电场强度，符合相关标准。
4 绝缘介电强度的影响因素
绝缘介电强度受多个因素影响，例如：温度、湿度、尺寸等。
一
般来说，绝缘层的介电强度随着温度升高而下降，因为在高温下绝缘
材料易熔化或发生变形，失去保护导体的能力。
湿度也对绝缘层的介
电强度有影响，过高的湿度容易导致电流外泄。
此外，尺寸也是重要
因素之一。
因为同样的电压作用下，大尺寸的绝缘层往往需要更高的介电强度才能可靠工作。
5 结语
绝缘介电强度作为绝缘层质量的最基本、最重要的指标之一，对于保证电器设备的工作稳定、电气安全至关重要。
因此，对绝缘材料的介电强度进行测试和评估是非常必要的，同时也需要注意影响绝缘强度的因素，以确保电气设备的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
介电强度测试的影响因素
• 试样厚度对介电强度的影响
• 湿度影响 因水分浸入材料而导致其电阻降低，必然降 低击穿电压VB值。如有机硅玻璃布板。常态下E＝18kv ／mm，受潮后E＝12kV／mm。
介电强度测试的影响因素
• 电极倒角的影响 电极边缘处电场强度远远高于内 部,但边缘效应极难消除。为避免电极边缘成一直 角,需采用一定倒角r 。国家标准中规定r＝2.50mm。 • 媒质电性能影响 高压击穿试验往往把样品放在一定媒质(如变压器油) 中．其目的为缩小试样尺寸防止飞弧。但媒质本身 的电性能对属于电击穿为主的材料有明显影响，而 以热击穿为主的材料影响极小.故标准中对要求油 的击穿电压 VB＞=25kv/2.5mm. Pvc电缆料及酚醛模塑料击穿点在电极边缘，当 油脏时在试样边缘处有很明显的集聚物的痕迹，而 在净油中没有。 对于酚醛层压板击穿点在电极内部，以热击穿为 主。油的性能对该材料没什么影响
.
介电强度测试的影响因素
• 作用时间的影响:多因热量积累而使击穿电压值 随电压作用时间增加而下降. 处于热击穿形式的试样，基本上随升压速度的 提高击穿强度也增大。因此，一般规定试样击穿 电压低于20kv时升压速度为1.0kv/s;大于或等于 20kv时升压速度为2.0kv/s。 • 温度的影响源自 • 温度的影响介电强度测定
• 介电强度实验采用的基本装臵是一个可调变压器和 一对电极。 试验中使用的试样厚度为1.59mm. 实验方法有两种 (参见GBl408-89 ): • 短时法，将电压以平均速度率逐渐增加到材料发生 介电破坏； • 低速升压法，是将预测击穿电压值的一半作为起始 电压，然后以均匀速度率增加电压直到发生击穿。
介电强度的测试
二、介电强度
但是 随着施加电压的升高，性能会逐渐下降。电压升到 一定值时变成局部导电，此时称为材料的击穿。 定义: • 介电强度 试样击穿时,单位厚度承受的击穿电压值， 单位为kv/mm或Mv/m。有时也称为电气强度或击穿强度。 通常介电强度越高,材料的绝缘质量越好 Eb＝Ub/h. Eb表征了材料所能承受的最大电场强度，是高聚 物绝缘材料的一项重要指标。聚合物绝缘材料的 Eb 一般为107V/cm左右。 耐电压 在规定的试验条件下,对试验施加规定的电压 及时间,试样不被击穿所能承受的最高电压。 大多数高分子材料在一定电压范围内是绝缘体，
塑料的电击穿机理
• 电击穿 特点是介电强度受温度的影响不大；电作 用时间对结果无影响；与周围介质的电性能有关；击 穿点常常出现在电极边缘其至电极以外。 在固体介质中，总有一些自由电子存在,它们在外电 场作用下被加速而撞击中性原子,致使原子电离，在这 种作用继续下造成材料击穿. 一般来说，工作温度高散热条件差，介质电导及损耗 大的材料．发生热击穿的几率高。
塑料的电击穿机理
问题复杂---介电击穿机理可分为本征击穿（电 击穿）、热击穿、化学击穿、放电击穿等，往往是多 种机理综合发生。通常把不随温度变化的击穿称为电 击穿，把随温度变化的击穿称为热击穿 • 热击穿 外部表现是介电强度随温度升高而迅速下降； 与电压作用的长短有关；与电场畸变及周围介质的电 性能关系不大；击穿点多发生在电极内部。 介质在电场中产生的热量大于它能散发的热量．使 其内部温度不断升高。温度升高导致其电阻下降，流 经试样电流增大．产生的热量更多，如此循环不已， 致使介质转变为另一种聚集态，失去耐电压能力,材料 被破坏。
介电强度测试的影响因素
• 电压波形及电压作用时间影响 材料在电场作用下，单位时间产生的热量为QF介质 散发出去的热量为Qs，当QF略大时就产生热不平衡， 进而介质温度升高,最后发生击穿。因此, 可根据 极限条件QF＝QS来求得热击穿电压VB：
当电压频率增加时值要下降，当波形失真大时，—般 都会有高次谐波出现，这样会使VB降低，因此必须 限制这个量。
