压铸件结构设计共28页
压铸件结构设计
压铸件结构创新设计(经验）压铸件零件设计的注意事项一、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及表面要求；d、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；二、压铸件的设计原则是：a、正确选择压铸件的材料，b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，避免尖角。
三、压铸件按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另一类为其它零件，检查的项目有尺寸、表面质量及化学成分。
在设计压铸件时，还应该注意零件应满足压铸的工艺要求。
压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。
合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。
压铸件零件设计的要求一、压铸件的形状结构要求：a、消除内部侧凹；b、避免或减少抽芯部位；c、避免型芯交叉；合理的压铸件结构不仅能简化压铸型的结构，降低制造成本，同时也改善铸件质量，二、铸件设计的壁厚要求：压铸件壁厚度（通常称壁厚）是压铸工艺中一个具有特殊意义的因素，壁厚与整个工艺规范有着密切关系，如填充时间的计算、内浇口速度的选择、凝固时间的计算、模具温度梯度的分析、压力（最终比压）的作用、留模时间的长短、铸件顶出温度的高低及操作效率；a、零件壁厚偏厚会使压铸件的力学性能明显下降，薄壁铸件致密性好，相对提高了铸件强度及耐压性；b、铸件壁厚不能太薄，太薄会造成铝液填充不良，成型困难，使铝合金熔接不好，铸件表面易产生冷隔等缺陷，并给压铸工艺带来困难；压铸件随壁厚的增加，其内部气孔、缩孔等缺陷增加，故在保证铸件有足够强度和刚度的前提下，应尽量减小铸件壁厚并保持截面的厚薄均匀一致，为了避免缩松等缺陷，对铸件的厚壁处应减厚（减料），增加筋；对于大面积的平板类厚壁铸件,设置筋以减少铸件壁厚；根据压铸件的表面积，铝合金压铸件的合理壁厚如下：压铸件表面积/mm2 壁厚S/mm≤25 1.0～3.0＞25~100 1.5～4.5＞100~400 2.5～5.0＞400 3.5～6.0三、铸件设计筋的要求：筋的作用是壁厚改薄后，用以提高零件的强度和刚性，防止减少铸件收缩变形，以及避免工件从模具内顶出时发生变形，填充时用以作用辅助回路（金属流动的通路），压铸件筋的厚度应小于所在壁的厚度，一般取该处的厚度的2/3~3/4；四、铸件设计的圆角要求：压铸件上凡是壁与壁的连接，不论直角、锐角或钝角、盲孔和凹槽的根部，都应设计成圆角，只有当预计确定为分型面的部位上，才不采用圆角连接，其余部位一般必须为圆角，圆角不宜过大或过小，过小压铸件易产生裂纹，过大易产生疏松缩孔，压铸件圆角一般取：1/2壁厚≤R≤壁厚；圆角的作用是有助于金属的流动，减少涡流或湍流；避免零件上因有圆角的存在而产生应力集中而导致开裂；当零件要进行电镀或涂覆时，圆角可获得均匀镀层，防止尖角处沉积；可以延长压铸模的使用寿命，不致因模具型腔尖角的存在而导致崩角或开裂；五、压铸件设计的铸造斜度要求：斜度作用是减少铸件与模具型腔的摩擦，容易取出铸件；保证铸件表面不拉伤；延长压铸模使用寿命，铝合金压铸件一般最小铸造斜度如下：铝合金压铸件最小的铸造斜度外表面内表面型芯孔（单边）1°1°30′2°铸件的结构工艺性铸件中的基础件都是箱体形结构，并增设了很多加强筋，致使铸件结构形状较为复杂。
压铸件结构设计 ppt课件
好的案例
说明
深入模穴尽量位置于 制品之同一方向。
型模固定侧之心型形 状﹐应避免因收缩而
固着。
压铸件结构设计
不好的案例
好的案例
说明
切面肉厚较厚处所﹐ 增强肋之厚度应与肉 厚均一。
肉厚需有均一之厚度 。
压铸件结构设计
不好的案例
好的案例
说明
为使深入之增强肋脱 模容易﹐尽量使用最 大之退缩倾斜﹒
阶级部角隅应尽量放 大R来连接。
压铸件结构设计
不好的案例
好的案例
说明
T形切面之接合面将 产生凹陷﹐在心型侧 边缘设置锲入改善之 。
由于型模构造更改﹐ 避免"A"部肉厚过薄 。
压铸件结构设计
压铸件结构设计
压铸件结构设计
同一产品内壁厚应尽量保持一致,且应 平滑过渡,不然容易产生卷气影响产品 强度，壁厚突然过度还会导致厚的地 方产生收缩，粘模，影响外观。
压铸件结构设计
铜合金
D
铝合金
L
锌合金 镁合金
脱模斜度查询表
压铸件结构设计
压铸件结构设计
压铸件结构设计
压铸件结构设计
压铸件结构设计
一般来说，除外模具分型面处外，产品上两壁相连处不管是钝角还是锐角 ，都需要做倒圆角处理。适当圆角不但有利于产品的成型，防止产品 开裂，还能有效的延长模具的寿命。当铸件的内角必须为清角时，应按 以下图片所示做产品结构。
压铸件结构设计
压铸件结构设计
压铸件结构设计
压铸件结构设计
压铸件结构设计
压铸件结构设计
内容大纲
产品的壁厚（模具成型的基础） 产品的拔模（模具脱模的保障） 产品的圆角（模具寿命的关键） 加强筋的设计（结构优化的手段）
压铸件结构设计
压铸件结构创新设计(经验）压铸件零件设计的注意事项一、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及表面要求；d、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；二、压铸件的设计原则是：a、正确选择压铸件的材料，b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，避免尖角。
三、压铸件按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另一类为其它零件，检查的项目有尺寸、表面质量及化学成分。
在设计压铸件时，还应该注意零件应满足压铸的工艺要求。
压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。
合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。
压铸件零件设计的要求一、压铸件的形状结构要求：a、消除内部侧凹；b、避免或减少抽芯部位；c、避免型芯交叉；合理的压铸件结构不仅能简化压铸型的结构，降低制造成本，同时也改善铸件质量，二、铸件设计的壁厚要求：压铸件壁厚度（通常称壁厚）是压铸工艺中一个具有特殊意义的因素，壁厚与整个工艺规范有着密切关系，如填充时间的计算、内浇口速度的选择、凝固时间的计算、模具温度梯度的分析、压力（最终比压）的作用、留模时间的长短、铸件顶出温度的高低及操作效率；a、零件壁厚偏厚会使压铸件的力学性能明显下降，薄壁铸件致密性好，相对提高了铸件强度及耐压性；b、铸件壁厚不能太薄，太薄会造成铝液填充不良，成型困难，使铝合金熔接不好，铸件表面易产生冷隔等缺陷，并给压铸工艺带来困难；压铸件随壁厚的增加，其内部气孔、缩孔等缺陷增加，故在保证铸件有足够强度和刚度的前提下，应尽量减小铸件壁厚并保持截面的厚薄均匀一致，为了避免缩松等缺陷，对铸件的厚壁处应减厚（减料），增加筋；对于大面积的平板类厚壁铸件,设置筋以减少铸件壁厚；根据压铸件的表面积，铝合金压铸件的合理壁厚如下：压铸件表面积/mm2 壁厚S/mm≤25 1.0～3.0＞25~100 1.5～4.5＞100~400 2.5～5.0＞400 3.5～6.0三、铸件设计筋的要求：筋的作用是壁厚改薄后，用以提高零件的强度和刚性，防止减少铸件收缩变形，以及避免工件从模具内顶出时发生变形，填充时用以作用辅助回路（金属流动的通路），压铸件筋的厚度应小于所在壁的厚度，一般取该处的厚度的2/3~3/4；四、铸件设计的圆角要求：压铸件上凡是壁与壁的连接，不论直角、锐角或钝角、盲孔和凹槽的根部，都应设计成圆角，只有当预计确定为分型面的部位上，才不采用圆角连接，其余部位一般必须为圆角，圆角不宜过大或过小，过小压铸件易产生裂纹，过大易产生疏松缩孔，压铸件圆角一般取：1/2壁厚≤R≤壁厚；圆角的作用是有助于金属的流动，减少涡流或湍流；避免零件上因有圆角的存在而产生应力集中而导致开裂；当零件要进行电镀或涂覆时，圆角可获得均匀镀层，防止尖角处沉积；可以延长压铸模的使用寿命，不致因模具型腔尖角的存在而导致崩角或开裂；五、压铸件设计的铸造斜度要求：斜度作用是减少铸件与模具型腔的摩擦，容易取出铸件；保证铸件表面不拉伤；延长压铸模使用寿命，铝合金压铸件一般最小铸造斜度如下：铝合金压铸件最小的铸造斜度外表面内表面型芯孔（单边）1°1°30′2°铸件的结构工艺性铸件中的基础件都是箱体形结构，并增设了很多加强筋，致使铸件结构形状较为复杂。
压铸件结构设计方案及压铸工艺
（一）简化模具，延长模具使用寿命
压铸件的分型面上，应尽量避免带有圆角
图5-1 避免在分型面上有圆角
避免模具局部过薄
图5-2 改进铸件结构保证镶块足够的厚度
避免在压铸件上设计互相交叉的盲孔
图5-3 压铸件应避免有互相交叉的盲孔
避免内侧凹
图5-4 内侧凹结构及消除
（二）改进模具结构、减少抽芯部位
对铸件的厚壁处，为了避免缩松等缺陷，应通过减薄厚 度并增设加强肋来解决。
设计肋来增加零件的强度和刚性，同时也改善了压铸的 工艺，使金属的流路顺畅，消除单纯依靠加大壁厚而引 起的气孔和收缩缺陷。
压铸件适宜的壁厚：铝合金为1~6mm，锌合金 为l~4mm，镁合金为1.5~5mm，铜合金为2~5mm。
表5-1 压铸件最小和正常壁厚
嵌件应进行清理，去污秽，并预热，预热温度与模具温度相近。
三、压铸件的精度、表面粗糙度及加工余量
（一）压铸件的尺寸精度 影响压铸件尺寸精度的主要因素： 模具的制造精度 开模和抽芯以及推出机构运动状态的稳定 程度 模具使用过程中的磨损量引起的误差 模具的修理的次数及其使用期限。
影响压铸件尺寸精度的主要因素（续）：

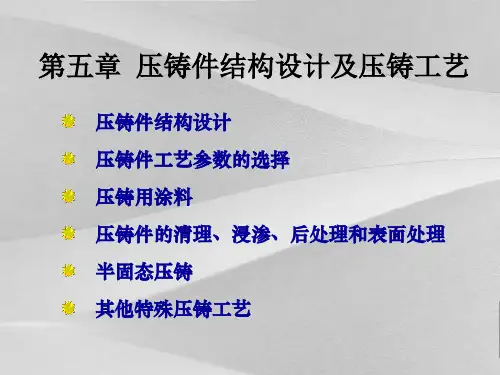

第五章 压铸件结构设计及压铸工艺
压铸件结构设计 压铸件工艺参数的选择 压铸用涂料 压铸件的清理、浸渗、后处理和表面处理 半固态压铸 其他特殊压铸工艺
第一节 压铸件结构设计
一、压铸工艺对压铸件结构的要求
压铸件结构的合理性和工艺适应性决定了 后序工作能否顺利进行。
分型面的选择 浇道的设计 推出机构的布置 收缩规律的掌握、精度的保证 缺陷的种类及其程度
4-6
铝（镁 ）合金
5-7
铜合金
6-8
压铸件受分型面或压铸模活动部分影响的尺寸、 应按表5-8规定在基本尺寸公差上再加附加公差。
压铸模设计_第五章_压铸件结构设计及压铸工艺
27
2、壁厚、肋厚、法兰或凸缘厚度等尺寸
壁厚、肋厚、法兰或凸缘厚度等尺寸公差按表5-9选取。 表5-9 厚度尺寸公差
28
3、圆角半径尺寸
圆角半径尺寸公差按表5-10选取。
表5-10 园角半径尺寸公差
29
4、角度和锥度尺寸
自由角度和自由锥度尺寸公差按表5-11选取。 表5-11 自由角度和自由锥度公差
53
二、对涂料的要求
在高温状态下具有良好的润滑性； 挥发点低，在100~150℃，稀释剂能很快挥发； 涂敷性好； 对压铸模和压铸件无腐蚀作用； 性能稳定，在空气中稀释剂不应挥发过快而变稠， 存放期长； 高温时不分解出有害气体，并不会在压铸模型腔 表面产生积垢； 配制工艺简单，来源丰富，价格便宜。
54
50
综上所述，压铸工艺参数中压力、速度、温度 及时间的选择应遵循以下原则：
结构复杂的厚壁压铸件压射力要大； 结构复杂的薄壁压铸件压射速度要快，浇注 温度和模具温度要高； 形状一般的厚壁压铸件持压时间和留模时间 要长。
51
第三节 压铸用涂料
压铸过程中对模具型腔、型芯表面、 滑块、推出元件、压铸机的冲头和压室等 所喷涂的润滑材料和稀释剂的混合物，通 称为压铸涂料。
25
1、长度尺寸
压铸件线性尺寸公差及选用见表5-7。公差带 应对称分布，即公差的一半取正值，另一半取负值。 采用非对称设置，应在图样上注明。
表5-7 压铸件基本尺寸公差等级
合金
公差等级CT
锌合金
4-6
铝（镁 ）合金
5-7
铜合金
6-826压铸件受型面或压铸模活动部分影响的尺寸、 应按表5-8规定在基本尺寸公差上再加附加公差。
第四章压铸件结构设计及压铸工艺
压铸件基本结构的设计
➢ 铸造圆角 在压铸零件壁面与壁面连接处，不论是直角、 锐角或钝角，都应设计成圆角，只有当预计选定 为分型面的部位上才不采用圆角链接。
1. 铸造圆角有助于金属液的流动，减少涡流， 气体容易排出，有利于成形；
2. 铸造圆角可避免在尖角处产生的应力集中而 产生的裂；
3. 对需要进行电镀和涂覆的压铸件，圆角是获 得均匀涂层和防止尖角处镀层沉积不可缺少 的条件；
➢ 因此，在压铸模温度过高时，应采取冷却措施。 通常用压缩空气、水或其他液体进行冷却。
26
➢ 压铸模工作温度一般可按下式计算： 1
t型 3 t浇 t
t型---铸模工作温度；t浇---液体金属浇注温度；Δt---温度控制公差（一般取25）
27
充填、持压和开模时间
➢ 充填时间 自金属液开始进入型腔起到充满为止，所需的
15
➢ 铸孔设计
压铸工艺的特点之一就是能直接铸出比较深的小孔。零 件上压铸出的孔直径与深度具有一定关系，小的孔径只能 压铸较浅的深度。因为，金属液在凝固收缩时，对模具上 的型芯（用于铸孔）产生很大的包紧力，细长的型芯往往 经受不住这种包紧力而发生弯曲，甚至折断。所以，零件 上的孔不宜过小，并且，孔径与深度也应符合一定比例。
16
压铸件基本结构的设计
➢ 压铸镶嵌件 压铸时可以将金属或非金属制件铸入压铸零件上，从而
使压铸件的某一部位能够具有特殊的性质或用途。镶嵌件 形状很多，一般为螺杆、螺母、轴、套、管状、片状制件 等。其材料多为铜、钢、或非金属材料等。
17
➢ 嵌铸的作用： 消除压铸件局部热节，减小壁厚，防止产生缩孔； 改善和提高铸件局部性能，如：强度、硬度、耐磨、 焊接性等，以扩大铸件的应用范围； 对于具有侧凹、深孔、曲折孔道等结构复杂的铸件， 因无法抽芯而压铸困难，采用嵌铸可顺利压出。
压铸件结构设计规范
压铸件结构设计压铸件结构设计是压铸工作的第一步。
设计的合理性和工艺适应性将会影响到后续工作的顺利进行，如分型面选择、内浇口开设、推出机构布置、模具结构及制造难易、合金凝固收缩规律、铸件精度保证、缺陷的种类等，都会以压铸件本身工艺性的优劣为前提。
1、压铸件零件设计的注意事项⑴、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及表面要求；d、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；⑵、压铸件的设计原则是：a、正确选择压铸件的材料；b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，避免尖角。
⑶、压铸件分类按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另一类为其它零件，检查的项目有尺寸、表面质量及化学成分。
在设计压铸件时，还应该注意零件应满足压铸的工艺要求。
压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。
合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。
⑷、压铸件结构的工艺性：1)尽量消除铸件内部侧凹，使模具结构简单。
2)尽量使铸件壁厚均匀，可利用筋减少壁厚，减少铸件气孔、缩孔、变形等缺陷。
3)尽量消除铸件上深孔、深腔。
因为细小型芯易弯曲、折断，深腔处充填和排气不良。
4)设计的铸件要便于脱模、抽芯。
5）肉厚的均一性是必要的。
6）避免尖角。
7）注意拔模角度。
8）注意产品之公差标注。
9）太厚太薄皆不宜。
10）避免死角倒角(能少则少)。
11）考虑后加工的难易度。
压铸产品的结构设计
随着越来越多的产品追求更好看的外观，更高的工艺水平。
压铸在产品中应用的越来越多，比如手机，监视器，灯，甚至特斯拉汽车外壳，随着这些工艺的发展，越来越多的产品会使用到压铸件，因此本文就介绍一下压铸产品的结构设计。
一，了解一下压铸的工艺压铸是一种金属铸造工艺，其特点是利用模具腔对融化的金属施加高压。
根据压铸类型的不同，需要使用冷室压铸机或者热室压铸机。
铸造设备和模具的造价高昂，因此压铸工艺普通只会用于批量创造大量产品。
压铸特殊适合创造大量的中小型铸件，因此压铸是各种铸造工艺中使用最广泛的一种。
同其他铸造技术相比，压铸的表面更为平整，拥有更高的尺寸一致性。
压铸分为热室压铸与冷室压铸。
热室压铸，有时也被称作鹅颈压铸，它的金属池内是熔融状态的液态、半液态金属，这些金属在压力作用下填充模具。
当压铸无法用于热室压铸工艺的金属时可以采用冷室压铸，包括铝、镁、铜以及含铝量较高的锌合金。
压铸模的使用寿命普通是 3 万-8 万次。
压铸模的精度要求越低，合用寿命越长。
二，合用于压铸的材料以及材料的相关特点锌最容易压铸的金属，创造小型部件时很经济，容易镀膜，抗压强度、塑性高，铸造寿命长。
如家具配件、建造装饰、浴室配件、灯饰零件、玩具、领带夹、皮带扣、各种金属饰扣等铝质量轻、创造复杂和薄壁铸件时尺寸稳定性高，耐腐蚀性强，机械性能好，高导热以及导电性，高温下强度依然很高。
铝合金压铸类产品主要用于交通信号灯外壳、拉手、渔轮配件、户外锁、电器产品、通信器材、厨具配件、摩托车散热器及喇叭罩、 LED 灯外壳、照像机器材、散热片、汽车配件、电子通讯器材、电子游戏机外壳等行业，一些高性能、高精度、高韧性的优质铝合金产品也被用于大型飞机、船舶等要求比较高的行业中。
镁易于进行机械加工，强度分量比高，常用压铸金属中最轻。
镁合金有优良的压铸工艺性能：镁合金液粘度低，流动性好，易于充满复杂型腔。
用镁合金可以很容易地生产壁厚 1.0mm~2.0mm 的压铸件，现在最小壁厚可达 0.6mm。
详解压铸零件结构设计-精
压铸件设计规范目录铸圆脱铸缘压铸压铸内压铸压铸级压铸压铸一、壁厚1、压铸件的壁厚对铸件质量有很大的影响。
以铝合金为例，薄壁比厚壁具有更高的强度和良好的致密性。
因此，在保证铸件有足够的强度和刚性的条件下，应尽可能减少其壁厚，并保持壁厚均匀一致。
2、铸件壁太薄时，使金属熔接不好，影响铸件的强度，同时给成型带来困难；壁厚过大或严重不均匀则易产生缩瘪及裂纹。
厚壁压铸件，其壁中心层的晶粒粗大，易产生缩孔、缩松等缺陷，同样降低铸件的强度。
3、压铸件的壁厚一般以2.5～4mm为宜，同一压铸件内昀大壁厚与昀小壁厚之比不要大于3∶1，壁厚超过6mm的零件不宜采用压铸。
推荐值见表1。
我司的铝压铸件，按如下要求选取壁厚：散热齿一般取2.0～2.5mm，（自然散热）间距取10～12mm，（强迫风冷）间距取8～10mm.其余壁厚取4.5～5.0mm；螺纹孔为M3的PCB支撑柱，直径取6.5～7.5mm；接地螺纹孔处的壁厚取：M4 9.5～10.5mm， M5 10.5～11mm。
表1 压铸件的最小壁厚和正常壁厚二、铸造圆角和脱模斜度1、铸造圆角压铸件各部分相交应有圆角（分型面处除外），使金属填充时流动平稳，气体容易排出，并可避免因锐角而产生裂纹。
对于需要进行电镀和涂饰的压铸件，圆角可以均匀镀层，防止尖角处涂料堆积。
压铸件的圆角半径R一般不宜小于1mm，最小圆角半径为0.5 mm，见表2。
铸造圆角半径的计算见表3。
我司铝压铸件的圆角一般取R1.0mm，无配合处最小取R3.0mm（有外观要求的除外）。
表2 压铸件的最小圆角半径（mm）①、对锌合金铸件，K=1/4；对铝、镁合金铸件， K=1/2。
②、计算后的最小圆角应符合表2的要求。
表3 铸造圆角半径的计算（mm）2、脱模斜度设计压铸件时，就应在结构上留有脱模斜度，无脱模斜度时，在需要之处，必须有脱模的工艺斜度。
斜度的方向，必须与铸件的脱模方向一致。
推荐的脱模斜度见表4。
我司现采用的脱模斜度一般取前模1.5°，后模1.0°。
压铸件结构创新结构设计
压铸件结构创新结构设计压铸件零件设计的注意事项） t ） C+ g7 n; g. D! ~一、 压铸件的设计涉及四个方面的内容： a 、即压力铸造对零件形状结构的要求；b 、压铸件的工艺性能；c 、压铸件的尺寸精度及表面要求；d 、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分， 设计时必须考虑以下问题： 模具分型面的 选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的 防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；二、 压铸件的设计原则是： a 、正确选择压铸件的材料， b 、合理确定压铸件的尺寸精度；c 、尽量使壁厚分布均匀；d 、各转角处增加工艺园角，避免尖角。
…三、 压铸件按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另 一类为其它零件，检查的项目有尺寸、表面质量及化学成分。
在设计压铸件时， 还应该注意零件应满足压铸的工艺要求。
压铸的工艺性从分型面的位 置、顶面推杆的位置、 铸孔的有关要求、 收缩变形的有关要求以及加工余量的大小等方面考 虑。
合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。
压铸件零件设计的要求％. 一、 压铸件的形状结构要求：a 、消除内部侧凹；b 、避免或减少抽芯部位；c 、避免型芯交 叉；合理的压铸件结构不仅能简化压铸型的结构，降低制造成本，同时也改善铸件质量， 二、 铸件设计的壁厚要求：压铸件壁厚度（通常称壁厚）是压铸工艺中一个具有特殊意义的因素，壁厚与整个工艺规范有着密切关系， 如填充时间的计算、 内浇口速度的选择、 凝固 时间的计算、模具温度梯度的分析、压力（最终比压）的作用、留模时间的长短、铸件顶出 温度的高低及操作效率；* n- _' e. e% J! C* b ） _a 、 零件壁厚偏厚会使压铸件的力学性能明显下降，薄壁铸件致密性好，相对提高了铸件强 度及耐压性；「b 、 铸件壁厚不能太薄，太薄会造成铝液填充不良，成型困难，使铝合金熔接不好，铸件表 面易产生冷隔等缺陷，并给压铸工艺带来困难；压铸件随壁厚的增加， 其内部气孔、 缩孔等缺陷增加， 故在保证铸件有足够强度和刚度 的前提下， 应尽量减小铸件壁厚并保持截面的厚薄均匀一致， 为了避免缩松等缺陷， 对铸件 的厚壁处应减厚 （减料）， 增加筋；对于大面积的平板类厚壁铸件 , 设置筋以减少铸件壁厚；根据压铸件的表面积，铝合金压铸件的合理壁厚如下：压铸件表面积/mm2 壁厚S/mm•$「< 251.0 〜3.0三、铸件设计筋的要求：…筋的作用是壁厚改薄后， 用以提高零件的强度和刚性， 防止减少铸件收缩变形， 以及避 免工件从模具内顶出时发生变形，填充时用以作用辅助回路（金属流动的通路）， 压铸件筋的厚度应小于所在壁的厚度，一般取该处的厚度的 四、铸件设计的圆角要求：压铸件上凡是壁与壁的连接，不论直角、 锐角或钝角、盲孔和凹槽的根部，都应设计成 圆角，只有当预>25~100 1.5 〜 4.5> 100~400> 400 3.5 2.55.06.0 2/3~3/4 ；计确定为分型面的部位上，才不采用圆角连接，其余部位一般必须为圆角，圆角不宜过大或过小，过小压铸件易产生裂纹，过大易产生疏松缩孔，压铸件圆角一般取：1/2壁厚w R w壁厚；......圆角的作用是有助于金属的流动，减少涡流或湍流；避免零件上因有圆角的存在而产生应力集中而导致开裂；当零件要进行电镀或涂覆时，圆角可获得均匀镀层，防止尖角处沉积；可以延长压铸模的使用寿命，不致因模具型腔尖角的存在而导致崩角或开裂；五、压铸件设计的铸造斜度要求：' Q# L$ Z! P1 j! U6 l" o) N7 ?斜度作用是减少铸件与模具型腔的摩擦，容易取出铸件；保证铸件表面不拉伤；延长压铸模使用寿命，铝合金压铸件一般最小铸造斜度如下： 6 _3 {- P, K3 q6 F" E) i, [铝合金压铸件最小的铸造斜度外表面内表面型芯孔(单边)1°1° 30' 2°铸件的结构工艺性铸件中的基础件都是箱体形结构，并增设了很多加强筋，致使铸件结构形状较为复杂。
演示文稿压铸件结构设计及影响
经济上合 理的
技术上可 能的
不通孔
孔径d>5mm
孔径 d≤5mm
锌合金 1.5
0.8
6d
4d
铝合金 2.5
2.0
4d
3d
镁合金 2.0
1.5
5d
4d
通孔
孔径d>5mm
孔径 d≤5mm
12d
8d
8d
6d
10d
8d
由于在实际生产中，直径2mm以下的型针极易变形弯曲以及断针，所以
对以2mm以下的型针建议直接做成引孔针，后续由加工保证。
锌合金 ± 0.1 ± 0.15 ± 0.2 ± 0.3
铝合金 ± 0.13 ± 0.2 ± 0.3 ± 0.4
镁合金 ± 0.13 ± 0.2 ± 0.3 ± 0.4
铜合金 ± 0.13
注：此处的投影面积指的是滑块上成品部投影面积，而且此处的公差必须要再A项的一 般形状公差。
当前第30页\共有38页\编于星期四\8点
•形状复杂的大于形状简单的。
当前第8页\共有38页\编于星期四\8点
脱模斜度过小导致拉伤顶出不良
当前第9页\共有38页\编于星期四\8点
压铸件铸造圆角的设计一
相连接两壁的厚度
图例
h 相等壁厚
h 不同壁厚
h
1
h
圆角半径
rmin=kh rmax=h R=r+h
说明
对锌合压铸件 ，k=¼; 对铝、镁、铜 合金铸件，k=½
当前第24页\共有38页\编于星期四\8点
压铸件文字图案与符号的设计
当前第25页\共有38页\编于星期四\8点
字唛宽度不够导致的问题
当前第26页\共有38页\编于星期四\8点
