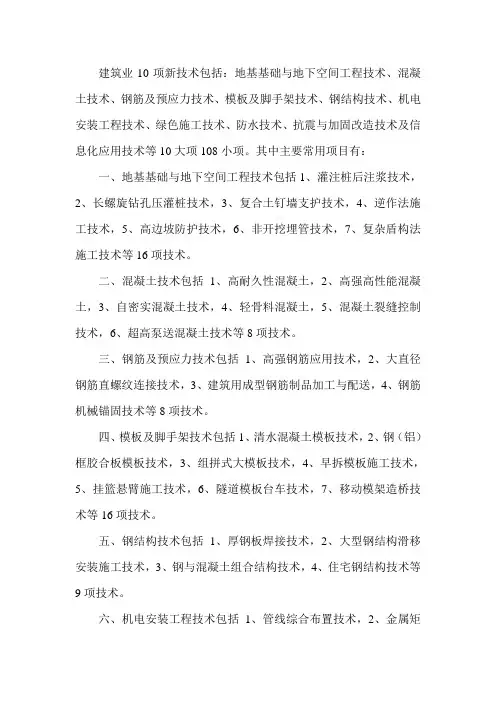

建筑业10项新技术2010版之绿色施工技术

典型工程与应用实例
• 国家游泳中心在降水施工时，对方案进行了优化， 减少了地下水抽取，充分利用自渗效果将上层潜 水引渗至较深层潜水水中，使一大部分水资源重 新回灌至地下，施工现场还设置了喷淋系统，将 所抽水体集中存放于水箱（现场制作一个蓄水的 水箱）中，然后将该水用喷淋扬尘，现场喷射混 凝土用水、土钉孔灌注水泥浆液用水以及混凝土 养护用水、砌筑用水、生活用水等均使用地下水， 并联系绿化部门，定期为洒水车蓄水，有效防止 了水资源的浪费。 • 北京清华大学环境能源楼工程、北京市威盛大厦 工程、中石化办公大楼工程、微软（中国）研发 集团总部工程、中关村金融中心等。
• 特点：利用施工季的降雨，将雨水存储，用于施工 过程中，减少地下水的使用，节约抽水的用电量、 减少人工等。 • 施工现场用水应有20%来源于雨水和生产废水等。 • 在施工现场临时道路两旁设置引水管和沉淀池，沉 淀池的水引入蓄水池，蓄水池的大小根据工地的实 际情况和实际需要确定；如果工程投入使用后仍有 雨水回收系统，应将临时雨水回收系统与设计结合， 蓄水池可先行施工使用，以减少施工成本。
太Βιβλιοθήκη Baidu能资源
• 我国年太阳能辐照总量大于502万kJ/㎡，年日照时数超过 2200h的地区占国土面积2/3以上，为太阳能与建筑一体 化奠定了重要的物质基础. • 2008年金融危机后我国政府提出的“金太阳工程”在政 策上推动了太阳能光电一体化的发展. • 但如何用好政策，选好适宜的建筑群，使太阳能光电技术 代替传统火电发电，而不是产生众多光电垃圾是我们尤为 注意的问题。 • 太阳能光热技术在我国的发展有十多年的历史，数量最多 的是太阳能热水器，多为家庭自发使用，较少与建筑一体 化设计； • 目前我国多个省市建造的太阳能热水或光电示范工程，为 全面推广奠定了良好的基础，我们认为这是推广太阳能与 建筑一体化应用技术的最佳时期。
1.基坑施工封闭降水技术
• 基坑施工封闭降水技术多采用基坑侧壁帷幕 或基坑侧壁帷幕+基坑底封底的截水措施， 阻截基坑侧壁及基坑底面的地下水流入基坑， 同时采用降水措施抽取或引渗基坑开挖范围 内的现存地下水的降水方法；帷幕常采用深 层搅拌桩防水帷幕、高压摆喷墙、旋喷桩、 地下连续墙等作止水帷幕。 • 其特点是：抽水量少，对周边环境不造成影 响，不污染周边水源，止水系统配合支护体 系一起设计降低造价。
3. 预拌砂浆技术
• 考虑到预拌砂浆符合国家节能减排的产业 政策，即保留了2005版的预拌砂浆的主要 内容，预拌砂浆分为干拌砂浆和湿拌砂浆 两种。2005版按使用功能的不同将干拌砂 浆分为若干种类型,考虑到目前各种类型的 砂浆均有产品标准，故在新版中就没有细 分类，但各种类型的干拌砂浆均属于本节 内容，性能指标按照产品标准即可，适用 于工业与民用建筑施工有要求的地区。
建筑遮阳
• 建筑遮阳可以有效遮挡太阳过度的辐射，夏季减 少空调负荷，在节能减排的同时还改善室内热环 境；冬季调整遮阳百叶角度，充分利用太阳辐射 热，提高建筑的热舒适度等优点。 • 采用遮阳设施，可以节约空调用电25%左右，设 置良好遮阳的设施，可以使外窗保温性能提高约 一倍，节约建筑采暖用能10%左右。 • 建筑遮阳技术是实现建筑节能的又一增长点。
技术措施
• 现场建立高效洗车池：主要包括蓄水池、沉淀池和 冲洗池等三部分。将降水井所抽出的水通过基坑周 边的排水管汇集进蓄水池，经水泵冲洗运土车辆。 冲洗完的污水经预先的回路流进沉淀池进行沉淀， 沉淀后的水可再流进蓄水池，循环使用。 • 设置现场集水箱：根据以上技术指标测算现场回收 水量，制作蓄水箱，箱顶制作收集水管入口，与现 场降水水管连接，并将蓄水箱置于固定高度（根据 所需水压计算），回收水体通过水泵抽到蓄水箱， 同时水箱顶部设有溢流口，溢流口连接到马桶冲洗 水箱入水管，溢水自然排到马桶的冲洗水箱，水箱 的底部设有水闸口，水闸口可以连接各种用水管 （施工用水水管等），用于现场部分施工用水。
三、绿色施工技术主要内容
• • • • • • • • • • • • • • 1. 基坑施工封闭降水技术 2 . 施工过程水回收利用技术 3 .预拌砂浆技术 4 .外墙自保温体系施工技术 5 .粘贴式外墙外保温隔热系统施工技术 6 .现浇混凝土外墙外保温施工技术 7 .硬泡聚氨酯外墙喷涂保温施工技术 8 .工业废渣及（空心）砌块应用技术 9 .铝合金窗断桥技术 10 . 太阳能与建筑一体化应用技术 11 .供热计量技术 12 . 建筑外遮阳技术 13 . 植生混凝土 14 .透水混凝土
4.外墙外保温体系施工技术
• 外墙外保温系统是由保温层、保护层和固定材料 (胶粘剂锚固件等)构成，并且适用于安装在外墙 外表面的非承重保温构造总称。 • 目前国内应用最多的外墙外保温系统从施工做法 上可分为粘贴式、现浇式和喷涂式及预制式等几 种主要方式，其中粘贴式的做法保温材料包括模 塑聚苯板(EPS板)、挤塑聚苯板(XPS板)、矿物棉 板(MW板，以岩棉为代表)、硬泡聚氨酯板 (PU 板)、酚醛树脂板(PF板)等， • 在国内也被称为薄抹灰外墙外保温系统或外墙保 温复合系统，这些材料中又以模塑聚苯板的外保 温技术最为成熟应用也最为广泛；
二、编写思路
• 本次编写10项新技术之绿色施工技术，整体 思路是从建筑物的基坑施工技术开始，至建 筑物整体施工完成，所含盖的技术内容是目 前基本成熟并可在全国推广的技术；我们认 为绿色施工技术即包括施工过程的绿色控制 技术，也包括施工技术的绿色节能技术，而 施工过程的绿色控制技术（如扬尘,噪声等） 偏向于管理，因此没有纳入。

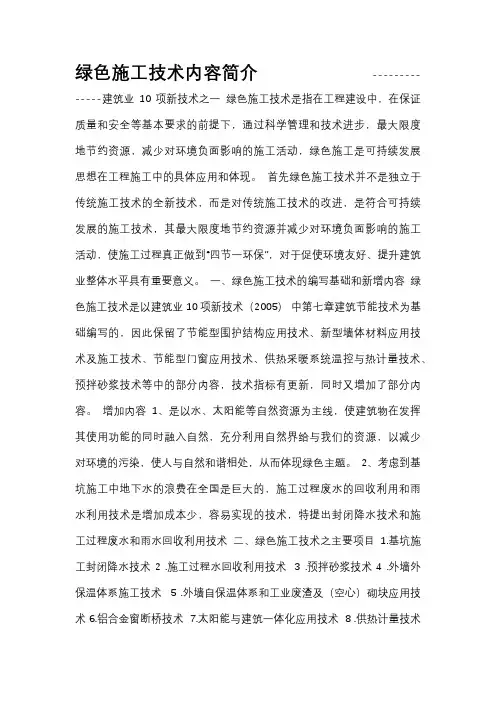

绿色施工技术内容简介
--------------
建筑业10项新技术之一

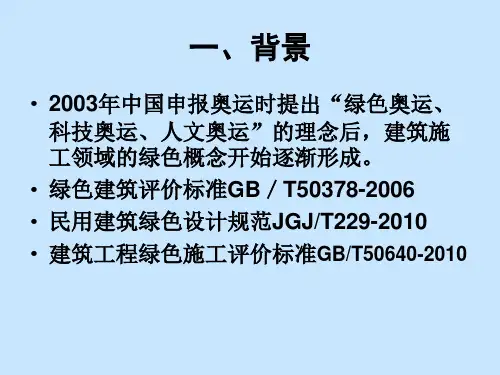

一、背景
• 2003年中国申报奥运时提出“绿色奥运、 科技奥运、人文奥运”的理念后，建筑施 工领域的绿色概念开始逐渐形成。 • 绿色建筑评价标准GB／T50378-2006 • 民用建筑绿色设计规范JGJ/T229-2010 • 建筑工程绿色施工评价标准GB/T50640-2010
技术指标
（1）封闭深度：宜采用悬挂式竖向截水和水平封底相结合，在 没有水平封底措施的情况下要求侧壁帷幕（连续墙、搅拌桩、 旋喷桩等）插入基坑下卧不透水土层一定深度，深度情况应 满足下式计算： l=0.2hw-0.5b 式中： l ——帷幕插入不透水层的深度； hw——作用水头； b——帷幕厚度。 （2）截水帷幕厚度：满足抗渗要求，渗透系数宜小于1.0×106cm/s。 （3）基坑内井深度：可采用疏干井和降水井，若采用降水井， 井深度不宜超过截水帷幕深度；若采用疏干井，井深应插入 下层强透水层。 （4）结构安全性：截水帷幕必须在有安全的基坑支护措施下配 合使用（如注浆法），或者帷幕本身经计算能同时满足基坑 支护的要求（如地下连续墙）。
绿色施工技术的内容
• 太阳能与建筑一体化应用技术，包括太阳 能与建筑光热一体化和光电一体化； • 绿色混凝土施工和应用技术，包括绿色混 凝土和砂浆搅拌站设备制造技术、循环使 用临时道路临时建筑和设施技术、节能降 耗和降噪的新型施工机具技术，砂浆输送、 喷射与摊平装备技术、施工作业网络化监 管技术； • 绿色施工环境效果检测技术等。
绿色施工技术的涵义
• 绿色施工技术是指在工程建设中，在保证质量和 安全等基本要求的前提下，通过科学管理和技术 进步，最大限度地节约资源，减少对环境负面影 响的施工活动，绿色施工是可持续发展思想在工 程施工中的具体应用和体现。 • 绿色施工技术并不是独立于传统施工技术的全新 技术，而是对传统施工技术的改进，是符合可持 续发展的施工技术，最大限度地节约资源并减少 对环境负面影响的施工活动，使施工过程真正做 到“四节一环保”，对于促使环境友好、提升建 筑业整体水平具有重要意义。
绿色施工技术的内容
• 基坑施工封闭降水技术，包括工程降水对 施工安全及周边环境影响及防治技术、施 工降水回灌及循环利用技术； • 施工过程水回收利用技术，包括雨水回收 利用技术和现场生产废水利用技术； • 建筑外围护结构的保温隔热技术，包括各 种外墙保温隔热技术、自保温隔热技术、 门窗节能保温技术、建筑遮阳隔热技术； • 采暖空调通风系统节能技术；
适用范围和典型工程
• 本技术适用于有地下水存在的所有非岩石地层的 基坑工程。 • 在使用时应根据土层的性质和特点、水层性质、 基坑开挖深度、封闭深度和基坑内井深度综合考 虑，尤其应注意公式的选取。 • 天津中钢天津响锣湾项目、北京朔黄大厦工程、 协和医院门诊楼及手术科室楼工程、太原名都工 程、深圳地铁益田站、广州地铁越秀公园站基抗 工程
雨水回收利用技术
• 雨水回收利用技术是指在施工过程中将雨 收集后，经过雨水渗蓄、沉淀等处理，集 中存放，用于施工现场降尘、绿化和洗车， 经过处理的水体可用于结构养护用水、现 场砌筑抹灰施工用水等。 • 现场生产废水利用技术是指将施工生产、 生活废水经过过滤、沉淀等处理后循环利 用的技术。
雨水回收利用技术特点
典型工程
• 2008年开挖的北京中关村朔黄大厦工程：基坑面 积约5000m2，基坑深度17m，原计划采用管井降 水，计算90天涌水量2.48万吨，后采用旋喷桩止 水帷幕工艺，在基坑内配置疏干井，将上部潜水 引入下层，全工程未抽取地下水。 • 成功应用封闭降水的工程还有：天津地区中钢天 津响锣湾项目、北京地区协和医院门诊楼及手术 科室楼工程、上海轨道交通10号线一期工程、太 原名都工程、深圳地铁益田站、广州地铁越秀公 园站基坑工程、河北曹妃甸首钢炼钢区地下管廊 工程、福州茶亭街地下配套交通工程。
绿色主题
• 本次编写是以水、太阳能等自然资源为主线，使 建筑物在发挥其使用功能的同时融入自然，充分 利用自然界给与我们的资源，以减少对环境的污 染，使人与自然和谐相处，从而体现绿色主题。 • 考虑到基坑施工中地下水的浪费在全国是巨大的， 施工过程废水的回收利用和雨水利用技术是增加 成本少，容易实现的技术，特提出封闭降水技术 和施工过程废水和雨水回收利用技术。
植生型多孔混凝土和透水混凝土
• 随着我国政府对环境保护、生物多样性的日益重视，作为 环境友好型生态混凝土的植生型多孔混凝土和透水混凝土 的研究与应用引起业界的广泛关注; • 植生混凝土以多孔混凝土为骨架, 通过混凝土内空隙碱性 改造、适生材料灌注、植物播种及后期养护等步骤制得； 作为新型护堤材料的堤岸植生混凝土有结构稳固、生态环 境与景观美化功能等优点被广泛应用, 也可用于屋面和墙 面的植物生长。 • 透水混凝土具有与普通混凝土不同的特点，具有容重小、 水的毛细现象不显著、透水性大，水泥用量小、施工简单 等，因此这种新型的建筑材料的优越性不断为人所知，并 在道路领域逐渐得到应用，它能够增加地表渗入雨水，缓 解城市的地下水位急剧下降等，解决一些城市环境问题， 是绿色施工技术的重要内容。
北京中关村朔黄大厦工程
2.施工过程水回收利用技术
• 施工过程水的回收利用技术包括基坑施工 降水回收利用技术、雨水回收利用技术与 现场生产废水利用技术 。 • 基坑施工降水回收利用技术，包含两种技 术：一是利用自渗效果将上层滞水引渗至 下层潜水层中，可使大部分水资源重新回 灌至地下的回收利用技术；一是将降水所 抽水集中存放，用于施工过程中用水等回 收利用技术。
基坑施工降水回收利用技术
• 基坑降水回收利用率为
Q1 q1 q2 q3 R K6 100% Q0
• 式中，Q1--回灌至地下的水量（根据地质情况及 试验确定）； • K6--损失系数；取0.85～0.95。 • q1—现场生活用水量(m3/d) • q2—现场洒水控制扬尘用水量(m3/d) • q3--施工砌筑抹灰用水量(m3/d)
与2005版比较
• 绿色施工技术是以建筑业10项新技术 （2005） 中第七章建筑节能技术为基础编 写的，因此保留了节能型围护结构应用技 术、新型墙体材料应用技术及施工技术、 节能型门窗应用技术、供热采暖系统温控 与热计量技术、预拌砂浆技术等中的部分 内容，技术指标有更新，同时又增加了部 分内容。
