管道外防腐层检测仪PCMx文操作手册
PCM_管道电流测绘仪说明书
™管道电流测绘仪定位和测量管道的电磁检测设备逐渐的和GIS系统以及市场上现售的GPS系统结合，提供管道中心线，x，y，z轴和时间坐标的精确记录以进行后期的绘图分析：这是PCM+的主要功能之一PCM+对管道进行预防性维护，延长管道寿命，并在早期发现侵蚀。
这也是雷迪公司对环境保护的承诺.PCM +系统包括一个便携式发射机及手持式接收机。
发射机和CPS站点连接，可以向管道施加一个特殊的近直流信号。
接收机可以在最大30公里（19英里）的范围内定位这种特殊信号来识别管道的位置和深度.一旦管道被定位，技术人员就可以绘制沿管道的泄漏电流图，显示出信号电流大小和方向，从而迅速的确定防腐层破损.确定了管道的破损段之后，使用A字架，可以进一步将破损位置和深度确定在1米（3英尺）的范围内。
PCM+使用自动信号衰减（ASA），先进电流方向（ACD），以及适应地理补偿，能准确、轻松地定位和测绘与其他金属结构搭界、电力干扰、和管道拥堵等位置，实时测量PCM电流（ACCA）和电压梯度（ACVG）.操作者不需完成“电流跨度”，不需手工计算，就可以确定通常需要直连才能测量的沿管道传播的CP(阴极保护)电流.PCM+在任何模式下的测绘图，也同时储存和显示在接收机上，记录的测绘信息可以使用蓝牙传输到PC机或者可选的PDA（和GPS数据连接）上，以图形格式显示用来进行快速分析.PCM+及其配套设备是适合管道技术人员最新的准确，快捷和可靠的管道电流测绘工具.PCM+接收机特点■精确定位和PCM（管道电流测绘）于一体■数据完整性■自动信号衰减■先进的电流方向功能■自适应接地补偿■电力模式测量深度■电流测绘■3秒钟之内ACCA绘图，最多可以存储1000个数据■多达1000个数据记录■通过蓝牙将测绘数据实时上载至PDA或PC机■整合GPS数据■PDA和PC机的免费分析软件■和标准的GIS软件兼容■图形测绘模式定位深度定位电流时相同步■低电量损耗，全天测量■背光/原声PCM-Tx发射机特点■150瓦大功率■范围30公里（19英里）@4Hz电流使用雷迪GML 测绘软件可以实时（通过PDA 或者PC 机）进行绘图分析为提供更加快速的绘图信息分析，PCM+可以和PDA 或者PC 机进行无线连接，立刻上载信息，而且和GPS 系统连接，通过雷迪GML 测绘软件将所有信息上载至数据库。
PCM用户手册(下)

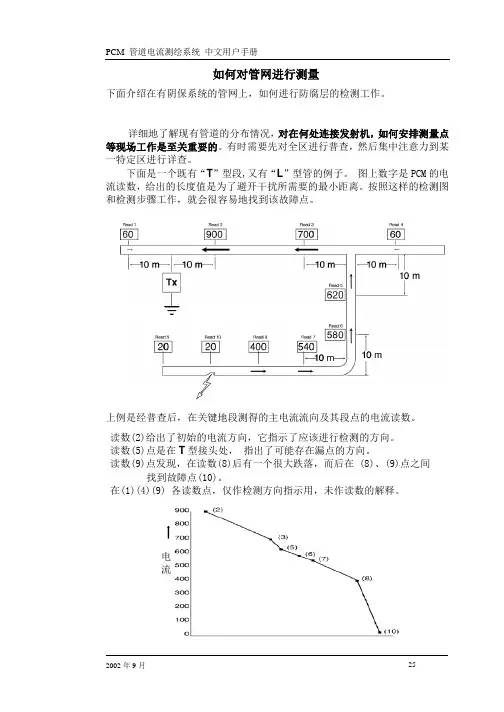

如何对管网进行测量下面介绍在有阴保系统的管网上，如何进行防腐层的检测工作。
详细地了解现有管道的分布情况，对在何处连接发射机，如何安排测量点等现场工作是至关重要的。
有时需要先对全区进行普查，然后集中注意力到某一特定区进行详查。
下面是一个既有“T”型段,又有“L”型管的例子。
•图上数字是PCM的电流读数，给出的长度值是为了避开干扰所需要的最小距离。
按照这样的检测图和检测步骤工作，就会很容易地找到该故障点。
上例是经普查后，在关键地段测得的主电流流向及其段点的电流读数。
读数(2)给出了初始的电流方向，它指示了应该进行检测的方向。
读数(5)点是在T型接头处，指出了可能存在漏点的方向。
读数(9)点发现，在读数(8)后有一个很大跌落，而后在 (8)、(9)点之间找到故障点(10)。
在(1)(4)(9) 各读数点，仅作检测方向指示用，未作读数的解释。
电流电流读数及例图的解释如管道防腐层状况良好，电流读数一般都跌落很小。
如管道防腐已全面老化，电流读数会有急剧衰减。
管道的防腐层好坏并存,则老化段检测电流会急剧下降。
左图为管道与其它金属结构有搭接的情况。
管道上的套管防腐层较差，与管道有搭接。
检测电流在这段有明显下降。
在管道的埋设路由上，有干燥或沙石地段，尽管防腐层状况良好，对检测电流的流失有阻碍效果。
检测应用—有并行管道测量一新管道,•而新管道的一侧埋设有旧管道，大约相距 30厘米。
给目标管道施加了1A 的检测电流。
为了便于说明，将被测管道分成A、B 两段。
A 段：用峰值和零值定位重合情况良好，电流读数值表明防腐层状态良好。
B 段：用峰/零值定位不重合，峰值位置偏向老管道一侧，电流读数也有明显下降。
图中情况是: 老管涂层不良并与新管有搭接现象，为电流入地提供一个良好通道。
这种情况的表现是该处管道的峰值位置偏向一侧。
而电流读数急剧下降。
用图来分析,曲线拐点即是故障点。
为了验证这一假设，将发射机接到被测管道的另一端。
将同样1A电流施加到管道另一端，获得以下读数。
pcm检测管线外防腐层原理及应用
信号传输
PCM检测通过向防腐层发送电磁 波信号，并接收反射回来的信号， 通过分析信号的幅度和相位变化， 判断防腐层的状况。
数据分析
PCM检测系统对接收到的信号进行 数据处理和分析，生成检测报告， 为后续的防腐层修复和维护提供依 据。
管线外防腐层的重要性
01
02
03
保护管线
防腐层能够有效地隔离管 线与外界环境，减少腐蚀 介质与管线接触的机会， 从而延长管线使用寿命。
成本较高
PCM检测设备成本较高，对于一些小型企业而言可能较难承受。
未来PCM检测技术的发展方向
智能化
未来PCM检测技术将向智能化方 向发展，通过引入人工智能和机 器学习等技术，提高检测的准确
度和效率。
多样化
未来PCM检测技术将针对不同材 质、规格和用途的管道开发出更
加多样化的检测方法和设备。
绿色环保
结果输出
生成详细的防腐层完整性报告， 包括破损位置和程度。
PCM检测结果分析
防腐层完整性评估
根据热像数据判断防腐层的完整性，识别破 损和缺陷。
破损原因分析
结合管线使用状况和环境因素，分析防腐层 破损的原因。
破损类型分类
根据破损的形状、大小和位置，对防腐层破 损进行分类。
修复建议
根据破损类型和程度，提出相应的修复和预 防措施建议。
PCM检测适用于各种类型 的防腐层，如沥青、PE等， 具有广泛的适用性。
预测性维护
通过定期进行PCM检测， 可以及时发现防腐层的缺 陷和损伤，为管线的预测 性维护提供依据。
02 PCM检测技术
PCM检测设备
红外热像仪
辅助工具
用于接收并记录管线的热辐射，通过 测量温度差异来评估防腐层状况。
PCM检测系统操作指导书
PCM检测现场操作指导书一、PCM系统介绍PCM检测内容主要分为宏观检测、ACVG检测防腐层缺陷、电流衰减趋势测绘等。
通过以上检测项目实现对管线路由、外防腐层缺陷的精确定位，分析防腐层缺陷严重程度，整体评价管线的外防腐层电阻率的目的。
PCM系统模拟强制电流阴极保护系统的形态，将多频交流电通过接地馈入管道，主要组成为低频的定位电流（128/98Hz）与超低频的近直流测绘电流（3/6Hz、4/8Hz），通过电磁感应原理，使用地表接收设备获取在管道上的电场分布情况，计算管道走向、埋深等信息。
二、PCM检测前准备2.1检测人员配备通常每个检测组需要3个人，包括操作人员（ACVG及缺陷点排查、宏观检查、检测数据、图像采集）2名、辅助人员（缺陷点标记，备用工具携带、使用等）1名；另外发射机看管人员（看护发射机、发电机保证仪器正常运转）与司机也是不可缺少的，多组检测室发射机看护员与司机可视现场情况共用。
2.2检测设备的准备检测需要的设备材料包括PCM系统、发电机或蓄电池、发射机馈电接地极、连接用线缆、水、燃油、相机、缺陷点标记用GPS、喷漆、标桩、劳保防护用品及常用工具等。
注：表中蓄电池组包括充电器，并涵盖DM专用锂电池。
三、PCM检测过程3.1发射机的架设抵达现场准备检测时首先应完成发射机的架设：1)依照检测进度安排、管线里程分布及现场条件选择合理的信号馈入位置，可选测试桩、恒电位仪通电点、阴保间等，以信号范围覆盖全、方便接通、对检测干扰小为原则；2)依照现场情况选择合理的接地位置，以接地电阻小、距管线垂直距离大干扰小为原则，可合理利用其他构筑物的接地系统、管道阳极、废弃管道；3)连接PCM系统，将输入线接至电源、输出线接至管道与接地极（绿线为接地线、白线为管道线）；4)开机，将挡位调至ELCD档，查看输出范围，调整输出至目标值，查看电源输出情况，确认无误后进行检测工作。
3.2管道宏观信息记录在检测过程中应记录沿线宏观检查信息，包括：1)测试桩、里程桩、标志桩的情况（记录包括坐标、类型、与管中相对位置、外观情况、接线、电位、长效参比状况）；2)管道与公路、河流、工事、占压、输电网络以及其它管线的交叉并行和穿越套管的情况（记录其确切位置、占压或穿越长度等）对于阀室、阴保间、站场、绝缘接头等进行上下游的电流测试，评判其电流衰减状况，对于输气管道的阀室要对其放空管道进行检测；3)对于每日检测管道应将主要节点（里程、转角、穿越等）绘制草图；4)管道沿线地理环境（地形、土质、植被）要求每1km进行一次统计；3.3测绘电流的测试与记录测绘电流的衰减情况是对管线防腐层质量评估的主要依据，也是PCM检测的一项主要工作：1)测绘电流测量一般以50m间隔记录，有特别要求的可适当改变（比如加密桩位置测量）；2)记录测绘电流时应记录测试点位置里程、相对参照位置、管中埋深、测绘电流波动取数、异常环境描述与异常数值标注；3)对于某些大型穿越段的专项测试有要求双向架设发射机分别测试测绘电流的；3.4防腐层缺陷的的查找与记录PCM系统的一大主要功能就是利用定位电流在管道防腐层缺陷点处的电场变化精确定位缺陷点，测试方法即ACVG检测：1)ACVG定位缺陷点利用的是缺陷点位置电场等势线的漏斗形分布，使用十字交叉法，在A字架两触点在管线方向与垂直管线方向均处于等势线圈上时，十字交叉点即认为是破损点中心在地表的响应位置，通常缺陷点对应为该处的正下方；2)定位缺陷点后，应记录缺陷位置管中埋深、缺陷偏离管中位置、缺陷位置四方交流分贝值（dB），并将缺陷点位置在测绘电流表中标出，记录缺陷点前后测绘电流值；3)使用同一标桩、喷涂对防腐层缺陷点进行标识，记录其坐标、周围环境、相对固定的参照物；4)ACVG检测的读数频率可依照现场情况的复杂程度及检测要求间隔3-10m进行。
管道外防腐层监测-PCM
管道电流测绘系统（PCM+）工作流程管道电流测绘系统（PCM+）具体操作流程：(一)管道相关技术资料收集●收集准备待检测区域管网图（1:500或1:1000）。
●在开始检验工作之前应尽可能多地了解管道的相关信息（管道建成年月、材质、管径、壁厚、外壁防腐层结构、全长、管道埋深、环境温度及土壤状况等）,熟悉管道的分布、管道运行状况、穿跨越地段、被检管道区域内的其他管线分布、阀门、管线阴极保护测试桩及其他一些相关信息。
(二)编写工作方案根据待检测区域管网图，制定工作计划。
检测时，根据待测管道的长度，每隔（30~50）m 分布一个测试点。
通过施加到管线上一定的电流信号，沿管线每隔（30~50）m 读取一个检测电流（mA/ dB mA）、埋深（m）值，将这些数据随时记录在工作表格中。
如下表：(三)进入现场探测第一步：现场踏勘环境，对所测管线的检修井、阀井及各种出露设施检测漏气情况。
选择合适的检测仪器与管道的连接点、接地点。
警告：在除去管线阴极保护连接之前必须遵循适当的安全程序。
线缆连接操作之前请关闭发射机.一．PCM发射机电源的连接方法注意：接电源之前,发射机必须关机（断电）。
220Ｖ交流电源 (阴保站)220Ｖ交流发电机电源 (野外长时间)24-50Ｖ直流电源* (每天工作7小时)* 黑线接电源负极，红线接电源正极。
二．发射机与管线的连接方法有阴极保护整流器的连接整流器为管道提供外加阴极保护电流的情况下，整流器是连接到阳极和管道上的。
供电电源为110/220伏交流电。
❑将管道和阳极线缆与整流器断开连接。
❑确定发射机处于关机状态。
❑将白色信号线和管道线缆相连。
❑将绿色信号线和电缆阳极相连。
注意:如果相反连接，PCM接收机上的电流方向箭头，将会指向错误的方向。
没有阴极保护整流器的连接测试点(测试桩)在有些测试点处，绝缘接头的线缆被引上地面。
白色线接到你要测量管道的一边，绿色线接到绝缘接头的另一边作为地线。
通过牺牲阳极连接在没有绝缘接头时，使用牺牲阳极可作为发射机的接地点。
PCM埋地管道外防腐层状况检测仪操作规程
1. 发射机的操作1.1 连接信号输出线白色信号线直接与管道连接(阀门、测试桩、•凝水缸等)。
绿色信号线接在合适的地线（地极、阴保系统的阳极或跳接管道绝缘法兰）上。
发射机电源线连接至220V交流电源，或20-50V直流电源（蓄电池）、15-35V由整流器提供的直流电源，黑线接负极、红线接正极。
1.2选定检测频率。
连接电源。
如果连接直流电源，检查蓄电池的电压，必要时进行更换。
1.3连接发射机电源线发射机电源线连接至220V交流电源，或20-50V直流电源（蓄电池）、15-35V由整流器提供的直流电源，黑线接负极、红线接正极。
1.4 设定电流强度。
注意过大的输出会影响蓄电池的使用时间。
2.接收机的操作2.1 按下开关开启接收机，检查接收机面板上的电池符号，当电量不足时，更换新电池。
2.2设定探测频率，必须与发射频率工作在同一频率上。
2.3 置于峰值定位方式，对管道进行精确定位。
转换零值工作方式，显示左右方向箭头，指示埋地管线的中心点位置。
2.4 确定初始检测点。
检测的初始位置需在信号供入点的 10 米以外，寻找目标管道。
2.5 峰值/零值法确定管道位置。
当所测得的峰/零位置不同时，间距小于15厘米的检测结果才可靠。
2.6测深（正确的测深读数表明附近没有干扰存在）将管道中心位置确定后，将接收机的底端触到地面上，按下测深键，仪器自动给出管道埋深值。
2.7按“定位电流”键读取“定位电流”值。
2.8确定管线位置后，按下CD键，接收机面板上显示出信号电流的方向。
再按CD键，退出CD方式回到定位功能。
2.9接收机测出电流读数后，存入磁靴内的数据记录仪中。
存储的内容包括：序号、mA为单位的电流值、dB为单位的电流值、电流方向和埋深值。
存储数据后，在图纸填上存储单元号。
通过图纸来确定下一个测试点。
2.10用“零值”法，追踪管道到达一个点定位。
2.11再用峰值/零值法定位，确认两个定位点相距在15厘米之内。
2.12 将接收机设置为浏览方式，用一条D型RS232串行电缆连接到计算机（已安装雷迪公司提供的“上载软件” PCM Upload Software）的串口上，按测深键接收机将数据传入数据计算机。
1、管道防腐层检测仪
4、手推式燃气管道检漏仪
主要配置： 1)主机 1 套 2)过滤纸 片 3)衬垫 1 块 4) 电池 2 块
技术指标： 1）测量范围：0.63～500mm(钢，取决于探头) 2）显示精度：0.01mm 3）探头频率：1MHz～10MHz 4）校准: 对话式探头，自动校准
5）声速范围：1250～10000m/s 6）扫描方式：每秒测量16 个点，可以捕捉到最薄点 7）工作环境：-30 - 50°C 8）显示：带背光的液晶显示器 9）电池：连续使用时间大于200 小时
3、密间隔管地电位检测仪
主要配置： 1)卫星同步断流器 2 台 2)探杖电极头固定器 4 个 3)数据记录仪 1 台 4 电极头垫圈 4 个 5)探杖手柄 3 个 6)木质电极头 4 个 7)硫酸铜参比探杖 3 个 8)PTFE 密封带 2 卷 9)卫星天线（断流器） 3 台
10)电极罐装瓶 1 个 11）右手连接线 2 个 12）硫酸铜结晶 1 包 13）左手连接线 2 个 14）12.5cm 空线轴 5 个 15）电池充电器 1 台 16）尾线线轴固定器 1 个 17 电脑数据连线 1 个 18）设备携带箱 2 个 19）电池充电器连线 1 个 20）探针包 1 包 21）断流器电池连线 2 个 22）下载程序CD 1 个 23）卫星天线外接电池连线 1 个 24）USB 驱动程序CD 1 个 25）探杖连线 2 个 26）说明书 1 份 27）短输出连线 1 个 28）设备说明书 1 份 29）分配连线 1 个 30)背带 1 个 技术指标： 1）A/D：12 比特＞ 15000 读数/秒 2）读数频率： ＞1 /秒 3）交流抑制：＞80Db 4）适应环境温度：-10℃—50℃（工作状态） 5）量程：5V、25V
管道防腐探测仪（PCM+）操作保养规程
管道防腐探测仪（PCM+）操作保养规程
管道防腐检测仪（PCM+）操作规程
1 操作步骤：
1.1 将发射机连接电源
1.2 用信号连接线将发射机与管道跟地线连接（白线接管道、绿线接地）
1.3 开启发射机上电源开关
1.4 调节发射机电流（一般选择600毫安）
1.5 调节发射机与接收机的信号频道，并保持同一频道，一般使用LFCD或ELCD 1.6 手提接收机，使底刃垂直接近地面，在管道上方的一侧向另一侧来回移动，确定管道位置及埋深。
1.7将接收机与A字架连接，选择ACVG模式根据信号反馈能准确的检测管道防腐层状况。
2 基本定位方法：
接好PCM发射机，开机选择ELCD或者LFCD频率。
2.1 谷值法：在管线上方由目标管线一侧向另一侧慢慢移动接收机，根据接收机上箭头指示方向，向箭头方向移动，当左右箭头都指示一个地方，峰值最低的时候就是管线的位置。
2.2峰值法：在管线上方由目标管线一侧向另一侧慢慢移动接收机，显示器上峰值数值最大点就是管线的准确位置，并显示管线深度。
3 注意事项：
3.1 为得到准确的测量深度，PCM+必须在目标管道的正上方，而且其底刃必须与管道走向垂直。
3.2 连接A字架后，就无法获取电流读数，在测量过程中，按功能健直接选择8KHz 模式可以对管道进行定位。
4 维护保养：
4.1 在雨天使用仪器时，注意防水、防潮
4.2 必须保持仪器散热窗内干净无灰尘杂物
4.3 经常检查接收机内电池电量
4.4 定期对仪器进行卫生清扫。
PCM用户手册(上)
•目录••••••内容页号术语解释 (1)PCM系统简介 (2)PCM系统的组成 (3)PCM发射机的功能 (4)信号线的连接 (6)电源线的连接 (7)发射机的信号供入 (8)PCM接收机的功能 (11)PCM接收机的面板 (13)PCM的电流方向功能 (14)测量管线的电流强度 (15)检测数据的存储功能 (17)PCM接收机的使用 (18)电流测绘的理论基础 (21)对管线或管网的检测 (24)电流读数及例图解释 (26)典型的检测应用 (27)A型架的使用 (30)避开干扰的方法 (33)管道检测的操作过程 (34)错误信息 (36)接收机显示方式的设置 (38)PCM数据转存软件的使用说明(1.01版) (39)PCM数据转存软件的使用说明(2.1版) (41)售后服务 (44)术语解释使用仪器前请仔细阅读，了解这些术语含义对用好仪器是很有帮助的。
近直流信号PCM 采用4Hz 的信号电流，来完成埋地管道防腐层的检测。
它在管道上的传输特性与阴保电流相近，对阴保系统的有效性评估及查找故障十分有效，故称之为近直流信号。
接收机检测4Hz的电流读数也称PCM电流。
定位电流PCM 发射机发射128Hz或640Hz的检测电流，来完成对埋地管道的定位检测。
接收机检测128Hz或640Hz的电流读数称之为定位电流。
ELF信号PCM发射机在ELF信号档发射128Hz的定位电流信号。
ELF频率信号是超低频信号的英文缩写(Extra Low Frequency）。
适合最大距离的埋地管道定位及防腐层检测。
接收机检测128Hz的电流读数称之为定位电流。
LF信号PCM发射机在LF信号档发射640Hz的定位电流信号。
LF频率信号是低频信号的英文缩写(Low Frequency）。
有源信号通过发射机施加到管线上的一个或几个特定频率的检测信号。
无源信号不连接发射机，直接使用管线上自身带有的电力、通讯或其它干扰源（50/60Hz或VLF甚低频无线信号）的交流信号进行管线定位，将此时管线上的信号称之为无源检测信号。
PCM+操作使用说明书
PCM+的系统特点
• 由便携式发射机和手提式接收机组成。发射机 馈送一种接近直流的信号电流给管道
• 第七部分介绍PCM+A字架 • 第八部分阐述如何解释记录的数据 • 第九部分介绍PCM+ PDA软件包以及下载方法 • 第十部分是附录 – 高级配置方法和技术指标
• 接收机对沿管道传送的这种特殊信号电流进行 探测，并显示出信号电流的强度和方向
在工作期间箱子要打开，以便使机器处于最佳温 度。
2.2 频率选择
当合上箱子时，要确保电缆远离发射机散热器。
LCD显示4赫兹输出电流。
开关上有三个档位选择所施加的测 绘频率：
2.1 发射机控制面板 9
甚低频（ELF）传输管道
甚低频最大范围
8
• 35%使在管道与其它金属结构接触，或有干扰， 或管道拥挤的情况下，都能准确、容易地对管 道进行定位，并绘制管线图
• 能给出管道上电流的分布和电流的方向，该电 流实际上就是管道上的CP电流
• 精确的评估管道的防腐层状况
•
•
•
•
•
•
PCM+ User Manual
• 降低虚假指示，减少不必要的开挖 • 提供数据记录，并通过蓝牙和PDA或PC连接现
3
图2.2 频率选择
4
2
甚低频电流（ELCD）传输管道和配送管道
6
7
5 甚低频（ELF） 电流方向，中等范围.
• 35% 4Hz
1
• 30% 8Hz (电流方向)
• 35% ELF (128Hz 或 98Hz)
图2.1发射机面板
低频电流（LFCD）配送管道
1. 开关 2. LCD和LED显示。指示输出电流和发射机工作
DM管道防腐层检测仪操作手册20121116
3 DM 发射机 ................................................................................................................7 3.1 DM 发射机的连接端口和操作键 .................................................................................... 7 3.2 DM 发射机的操作界面..................................................................................................... 8 3.2.1 输出频率 .................................................................................................................. 8 3.2.2 设置的输出电流 ..................................................................................................... 8 3.2.3 实际输出电流.......................................................................................................... 8 3.2.4 电流输出状态.......................................................................................................... 9 3.2.5 警示信息 .................................................................................................................. 9
管道外防腐层监测-PCM概述
管道电流测绘系统（PCM+）工作流程管道电流测绘系统（PCM+）具体操作流程：(一)管道相关技术资料收集●收集准备待检测区域管网图（1:500或1:1000）。
●在开始检验工作之前应尽可能多地了解管道的相关信息（管道建成年月、材质、管径、壁厚、外壁防腐层结构、全长、管道埋深、环境温度及土壤状况等）,熟悉管道的分布、管道运行状况、穿跨越地段、被检管道区域内的其他管线分布、阀门、管线阴极保护测试桩及其他一些相关信息。
(二)编写工作方案根据待检测区域管网图，制定工作计划。
检测时，根据待测管道的长度，每隔（30~50）m 分布一个测试点。
通过施加到管线上一定的电流信号，沿管线每隔（30~50）m 读取一个检测电流（mA/ dB mA）、埋深（m）值，将这些数据随时记录在工作表格中。
如下表：(三)进入现场探测第一步：现场踏勘环境，对所测管线的检修井、阀井及各种出露设施检测漏气情况。
选择合适的检测仪器与管道的连接点、接地点。
警告：在除去管线阴极保护连接之前必须遵循适当的安全程序。
线缆连接操作之前请关闭发射机.一．PCM发射机电源的连接方法注意：接电源之前,发射机必须关机（断电）。
220Ｖ交流电源 (阴保站)220Ｖ交流发电机电源 (野外长时间)24-50Ｖ直流电源* (每天工作7小时)* 黑线接电源负极，红线接电源正极。
二．发射机与管线的连接方法有阴极保护整流器的连接整流器为管道提供外加阴极保护电流的情况下，整流器是连接到阳极和管道上的。
供电电源为110/220伏交流电。
❑将管道和阳极线缆与整流器断开连接。
❑确定发射机处于关机状态。
❑将白色信号线和管道线缆相连。
❑将绿色信号线和电缆阳极相连。
注意:如果相反连接，PCM接收机上的电流方向箭头，将会指向错误的方向。
没有阴极保护整流器的连接测试点(测试桩)在有些测试点处，绝缘接头的线缆被引上地面。
白色线接到你要测量管道的一边，绿色线接到绝缘接头的另一边作为地线。
通过牺牲阳极连接在没有绝缘接头时，使用牺牲阳极可作为发射机的接地点。
管道外防腐层PCM检测技术
管道外防腐层P C M检测技术Hessen was revised in January 2021管道外防腐层PCM检测技术郭勇刑辉斌(钢铁研究总院青岛海洋腐蚀研究所，山东青岛 266071)摘要: 本文介绍了管道防腐层无损检测的应用概况，通过介绍PCM仪器的工作原理，管道定位、防腐层检测方法、检测结果处理及应用中存在的问题等，阐述PCM的应用技术，给工程应用提供参考，提高防腐层检测的准确性。
关键词:PCM；无损检测；外防腐层External Anticorrosive Coating of the Pipeline for PCM testingtechnologyGuo Yong Xing Huibing(Central Iron&Steel Reseach Institute QingDao Research Institute For Marine Corrosion,Shandong Qingdao,266071)Abstract: This article describes the nondestructive testing of pipeline coatings application, by introducing the principle of PCM equipment, piping location, coating testing methods, the results of treatment and application of existing problems, and explains PCM application technology ,the reference for engineering applications, to improve the accuracy of detection of anti-corrosion layer.Key Words: PCM; Nondestructive testing; External Anticorrosion Coating前言随着经济的迅速发展，油气的供用量不断增大，铺设了大量管道。
雷迪PCM系统使用说明
RDPCM 管道外防腐层状况检测仪操作说明一、 PCM 系统简介PCM 系统由便携式发射机和手提式接收机组成。
发射机馈送一种接近直流的信号电流给管道。
接收机对沿管道传送的这种特殊信号电流进行探测，并显示信号电流的强度和方向。
技术特点：● 采用大功率发射机，一次连接探测距离可达30km 。
● 具有管线定位、测深、电流测量和电流方向功能。
● 可对任意长度管道防腐层状况进行评估。
● 配上A 字架可对防腐层破损点定位在几厘米之内。
● 发射机有过压、过载和过热保护。
● 发射机可使用20-50V 直流电源供电，也可使用220V 交流供电。
二、 PCM 系统组成1、PCM 发射机PCM 发射机安装在一个坚固的防水塑料箱内（如图1所示）。
（1）信号连接： PCM 发射机的信号输出接口如图1标注，白、绿色导线为信号输出线（如图2）。
在接线前，首先要断开发射机电源（将发射机开关拨到Off 档），将白色信号输出线与管道连接，将绿色信号输出线接地。
必须注意，当绿色信号输出线在使用接地棒连接时，经常会出现阻抗不够低的现象。
所以接地棒导线必须垂直管道拉设，并离开管道至少45米（150步），交流220/240电压输入接口 直流20-50电压输入接口发射机信号输出接口电流选择开关 电流、电压显示及警示指示灯发射机开关频率选择开关图1 图2图2-1以确保均匀电流分布。
（2）电源输入发射机电源输入接口如图1标注，红、黑导线为电源输入线（如图2）。
发射机与电源连接前必须关机，将黑线接电源负极，红线接电源正极。
当输入直流电压为20-50V时，电源输出电流最大可达5A。
而发射机最大输出功率取决于电压。
例如，当在指定管道上，输入电压为20V时仅能输出300mA最大电流，输入电压为50V时输出电流可达3A。
如果出现过电压现象，可旋动有6个档的电流选择旋钮到最小档，再逐渐增加使发射机输出电流不超过输入电流。
图2-2电流测试桩（3）频率选择开关频率选择开关（见图1标注）有三个档可选择所施加的测绘电流频率。
管道外防腐层检测仪PCMx文操作手册
PCMx™Pipeline Current Mapper systemUser Guide 用户指南Bedienungsanleitung90/UG105INT/02西安捷通智创仪器设备有限公司产品介绍全国服务热线：400-029-36622223英文序言关于本指南注意：本指南提供了 PCMx 接收机和发射机的基本操作说明。
本指南中包含重要的安全信息和指导，在操作 PCMx 接收机和发射机前应完整阅读本指南。
本指南仅用作快速参考指南。
有关详细说明，包括配件的使用，eCert ™、CALSafe™、探测测量以及使用记录的帮助，请参考 PCMx 操作手册和 PCM Manager 手册。
取下磁力计支脚后，PCMx 将自动被配置为 RD8100 PDLG 电缆和管道定位器。
有关其用作电缆和管道定位的附加说明，请参见 RD8100 操作手册。
所有手册均可从 www .radiodetection .com 网站进行下载。
PCMx 和 Tx 发射机系列的合格证书请见 www .radiodetection .com 。
2425英文PCMx 接收机25798104171819192313336373839352021222425262728303134322912 颗或更多卫星探测到9-11 颗卫星探测到6-8 颗卫星探测到3-5 颗卫星探测到已获取 GPS 卫星锁定GPS 启动，寻找卫星锁定接收机功能1.键盘。
2.含自动背光的 LCD 显示屏。
3.扬声器。
4.锂电池组。
5.可拆卸磁力计脚。
用于检测 4Hz 映射信号。
6.磁力计脚连接器7.配件连接器。
8.耳机连接器。
9.蓝牙模块天线。
10. USB 端口（位于电池盒内部）。
接收机键盘11. 电源键。
12. 频率键。
13. 上下箭头。
14. 天线键。
15.探测键。
16.发射机键。
接收机屏幕图标17. 带峰值标识的信号强度图表。
18. 信号强度读数。
19. 谷值/比例导向箭头。
53-PCM管道电流测绘检测操作规程
页 码：第1页 共48页 1范围为了明确PCM电流测绘检测管道的过程和程序，制定本作业指导书。
2 职责2.1 管道处负责对全公司的PCM检测计划及方案进行审查并对实施进行监督。
2.2 各管理处（分公司）负责所辖管道PCM检测的具体组织实施工作。
3系统介绍3.1系统特点由便携式发射机和手提式接收机组成。
发射机馈送一组信号（4Hz、8Hz、128Hz、640Hz组合）电流给管道。
接收机对沿管道传送的这种特殊信号电流进行探测，并显示信号电流的强度和方向。
能给出电流分布和电流方向，4Hz电流模拟了管道上CP(阴极保护)电流的分布及特征。
能对一段管道的情况（管道位置、埋深、防腐层破损点定位、管道搭接漏电位置、防腐层分级评价及阴极保护系统保护效果等）给出精确的评估。
页 码：第2页 共48页 即使管道与其它金属结构接触，或有干扰，或管道拥挤都能准确且容易地对管道进行定位，并绘制管线图。
接收机不必与管道连接就可进行测量并显示电流大小。
能提供数据记录和现场读数检查（接收机可存储１００个以上管道埋深、电流大小及方向读数，但无坐标读数），当系统与PC机或笔记本电脑连接时，可将收集的读数打印成图形。
本系统是专门为管道工业提供指导和帮助而设计的。
3.2 PCM接收机首先，手提式接收机即使在管道密集的区域也能对目标管道进行定位（128Hz、640Hz信号）。
操作者可测出由系统发射机施加的接近直流的信号电流的大小和方向（4Hz和8Hz 信号）。
接收机进行必要的计算并即时显示结果。
这就给操作者提供了先进的方法，即能准确定位管线（128Hz、640Hz信号）、管道与其它金属结构的搭接点和防腐层破损点（用A字架测8Hz信号）及准确地检查评价CP系统保护效果（测4Hz电流信号）。
页 码：第3页 共48页 3.3 PCM附件磁力仪（磁力底座）用来检测接近直流的4Hz测绘电流。
A字架检测管道与其它金属结构的搭接点和管道外防腐层破损点。
DM防腐层检测仪操作指南
操作要点—测量方法
➢ 前后箭头闪烁不定表示没有故障点！继续向前测量 ➢ 出现稳定的前指箭头表明故障点在前面 ➢ 出现稳定的后指箭头表明故障点在后面 ➢ 参考箭头方向前进，间隔5米测量
操作要点——故障点
➢ 故障点—前后箭头的变向点 ➢ 总体上，越接近故障点，值越大 ➢ 故障点的值最小 ➢ 在故障点周围0.5米，值出现峰值点
交流电位梯度法 测量土壤中的泄漏电流
➢干燥土壤/新建管道/城市 管道：直接用A字架测量定位 故障点
➢长输管线：先用管道电流 测量发现电流异常段，再用A 字架定位故障点
操作要点——信号指示
➢ 将A字架的两脚钉插进泥土地面 ➢ 采集土壤中泄漏电流的方向和值 ➢ 前后箭头指示故障点方向（泄漏电流的来源方向） ➢ 值（交流电位梯度值）指示故障点距离远近
4Hz 超低频信号电流 128Hz 甚低频定位电流
640Hz 低频定位电流
数据存储与蓝牙传输
• 按+键，接收机自动将测量数据保存在内存中，并 将电流测量数据增加到电流曲线中
• 接收机在保存数据的同时，通过蓝牙方式，可将测 量数据自动传输到数据终端等带有蓝牙功能的外部 存储器
电流测量的操作要点
■按照正确的次序操作：信号搜索→定向→精确定位→直 读测深→电流测量→储存或不存→前后点数据对比分析
■起点应距离发射机至少50米以外 ■点距20-50-100米 ■重要点加密测量
获得准确的电流测量值
一般地，深度值和128低频电流值是准确的，但3直 流电流测量数值不稳定，变动大，因为3磁场信号容 易受到电磁干扰
➢ 避免在目标管线分支点、变向点、变深点、端点等处测量 ➢ 在距离大于5倍管线埋深以外的直管段进行测量 ➢ 选择在远离邻近管线、密集管线处进行测量 ➢ 避开外界电磁干扰源：高压线路、金属物体等 ➢ 电流值测量准确的基本前提：准确的定向——定位——定深 ➢ 多次（2-3次）观测求取平均值，避免偶然误差
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCMx™Pipeline Current Mapper systemUser Guide 用户指南Bedienungsanleitung90/UG105INT/02西安捷通智创仪器设备有限公司产品介绍全国服务热线：400-029-36622223英文序言关于本指南注意：本指南提供了 PCMx 接收机和发射机的基本操作说明。
本指南中包含重要的安全信息和指导，在操作 PCMx 接收机和发射机前应完整阅读本指南。
本指南仅用作快速参考指南。
有关详细说明，包括配件的使用，eCert ™、CALSafe™、探测测量以及使用记录的帮助，请参考 PCMx 操作手册和 PCM Manager 手册。
取下磁力计支脚后，PCMx 将自动被配置为 RD8100 PDLG 电缆和管道定位器。
有关其用作电缆和管道定位的附加说明，请参见 RD8100 操作手册。
所有手册均可从 www .radiodetection .com 网站进行下载。
PCMx 和 Tx 发射机系列的合格证书请见 www .radiodetection .com 。
2425英文PCMx 接收机25798104171819192313336373839352021222425262728303134322912 颗或更多卫星探测到9-11 颗卫星探测到6-8 颗卫星探测到3-5 颗卫星探测到已获取 GPS 卫星锁定GPS 启动，寻找卫星锁定接收机功能1.键盘。
2.含自动背光的 LCD 显示屏。
3.扬声器。
4.锂电池组。
5.可拆卸磁力计脚。
用于检测 4Hz 映射信号。
6.磁力计脚连接器7.配件连接器。
8.耳机连接器。
9.蓝牙模块天线。
10. USB 端口（位于电池盒内部）。
接收机键盘11. 电源键。
12. 频率键。
13. 上下箭头。
14. 天线键。
15.探测键。
16.发射机键。
接收机屏幕图标17. 带峰值标识的信号强度图表。
18. 信号强度读数。
19. 谷值/比例导向箭头。
20. 电量图标。
21. 灵敏度读数/日志号。
22. 音量图标。
23. 电流方向和故障查找箭头（请参见下面的注释）。
24. 无线电模式图标。
25. 电源模式图标。
26. 配件或测量指示器图标。
27. CD 模式图标。
28. A 型图标。
29. 频率/电流/菜单读数。
30. 蓝牙状态图标：图标闪烁则表示正在进行配对。
若图标常亮，则表示已经建立连接。
31. 天线模式图标：表示天线模式选择：峰值/峰值+/谷值/宽峰值/导向。
32. 探头图标：表示已经选定一个探头信号源。
33. 管线图标：表示已经选定一个管线信号源。
34. 罗盘：表示定位管线或探头与接收机的相对方向。
35. 发射机通信状态——确认 iLOC™ 通信成功。
（仅限 Tx -1、Tx -5、Tx -10）。
36.发射机待机指示器。
（仅限 Tx -1、Tx -5、Tx -10）。
37.深度读数。
38. GPS 状态。
39. GPS 信号质量。
电流方向箭头注！电流方向箭头有不同的行业惯例，这反映在不同的使用模式中。
在管道探测中，箭头表示接地的返回路径。
公用事业定位行业使用箭头来指示远离发射机的信号路径。
当 PCMx 连接了磁力计脚时，接收机屏幕上的反向箭头（指向 Tx 的方向）说明用户正在跟踪正确的电缆或管道。
当磁力计脚被移除时，向前箭头（指向远离 Tx 的方向）说明用户正在定位正确的电缆或管道。
632627英文Tx-150PCM和Tx-25PCM发射机3341010225610469918877Tx-150PCM 和 Tx-25PCM 是传输适合于管道测量的 4Hz 映射频率的恒流发送器。
Tx-150PCM（150W）能使信号的检测距离长达 30 公里（20 英里）。
它需要明显更少的管道连接点，从而减少评估一段管道所需的时间。
Tx-25PCM（25W）具有内部锂电池，允许其在独立于外部电源的情况下在现场进行操作。
发射机功能1.开/关按钮。
2.LCD 显示屏：表示安培的电流输出（4Hz 或 8kHz）。
3.LED 指示灯。
提供有关发射机操作的关键反馈。
4.交流电源输入插口。
5.直流电源输入插口（仅限 Tx-150PCM）。
6.输出线缆插座。
7.输出水平选择器选择以安培为单位的输出水平。
8.频率选择器：选择频率。
9.通讯端口：仅供维修人员使用。
10. 热沉：在运行期间排出发射机的热量。
发射机控制频率选择旋转开关选择应用的频率如下：ELF 传输线ELF 最大范围。
35% 4Hz 和 65% ELF（128Hz 或 98Hz）。
ELCD 用于 ACVG 和电流方向。
35% 4Hz、30% 8Hz 和35% ELF。
LFCD 用于 ELCD、拥塞区域的替代定位频率。
35% 4Hz、30%8Hz 和 35% ELF（640Hz 或512Hz）。
8kHz仅定位信号，没有 4Hz 频率用于管道输出电流选择器该旋转开关允许用户选择不同的电流设置。
选项包括：Tx-150PCM：100mA、300mA、600mA、1A、2A、3ATx-25PCM：30mA、60mA、100mA、300mA、600mA、1A当发射机正在运作时，除非达到输入电源极限，否则所选电流将保持在恒定。
2829英文指示灯和警告灯LCD 显示屏：显示输送到管道上的 4Hz或 8kHz 信号电流。
在启动时，它确认了 AC 频率设置和相关的位置频率。
Tx-25PCM 还会在启动时显示电池电量。
输出电压水平：表示输出电压水平。
如果 LED 灯没有亮起，这意味着输出电压低于 20V。
请勿使用过高的输出电压或输出电流，因为这样可能在管道泄漏处或涂层破损点产生很高的电流密度。
长时间施加信号会造成轻度腐蚀。
电压限值：LED 灯亮。
发射机已到达 100V 输出电压限值——管道电阻或大地电阻过高。
检查所有连接以纠正此问题。
注：如果被测管道具有已知处于良好状态的涂层，则电流警告 LED 可能随着电流增加而发亮。
输出电压不合要求：LED 灯闪烁。
这表示在输出上检测到高电压（例如电源）。
在高电压的原因被消除并且发射机已经通过关闭并重新打开后被复位之前，设备将不会运作。
功率超限：系统无法按选定电流输出提供发射电能。
切换到较低的电流设置，直到 OK LED 灯变为绿灯。
电流调整后需几秒钟才会稳定。
Tx 温度过高：如果温度超过建议的限制，指示灯将亮起。
发射机会自动关机。
等发射机冷却后才能再开机。
:设备运作正常时亮绿灯设置您的 PCMx 接收机在您开始之前重要提示！本指南仅作为快速参考指南使用。
我们建议您在操作 PCMx 接收机或发射机前，先阅读完整的操作手册。
可充电电池组您的 PCMx 配备了一个锂电池组。
为电池充电：•将电池充电器连接到 100-240VAC 主电源。
•将电池充电器连接到电池组上的连接器。
注：无需断开电池与接收器的连接以进行充电。
打开电源。
充电 LED 灯提供以下的电池组充电状态：•红色 = 正在充电•绿色 = 充满电。
•一旦电池组充满电，请断开充电器检测您的系统软件版本如需检测您的 PCMx 上运行的软件版本，请打开接收机并按住键。
还可在联系雷迪或您当地的技术支持代表时询问版本信息。
仅限 Tx-25PCM电源：表示电源已连接电池充电：表示电池正在充电。
电池电量低时亮橙色。
电池几乎充满时亮LED 将熄灭。
电池充电温度：表示电池超出充电温度范围。
Tx-1、Tx-5 和 Tx-10发射机PCMx 还可以与雷迪定位发射机一起使用。
这些发射机不产生 4Hz 测绘信号，但可以用于：•当 PCMx 用于管道探测时，提高信号的定位部分（欲知更多信息，请参阅PCMx 操作手册）。
•当在 RD8100 模式下使用 PCMx 作为精密电缆和管道定位器时（欲知更多信息，请参见“RD8100 操作手册”），提供更宽范围的定位信号。
系统设置进行首次操作之前，您可以根据区域/操作要求和您的个人偏好来设置系统，这一点很重要。
您可以使用下面的菜单来设置系统。
通过 PCMx 接收机和发射机菜单，您可以选择或更改系统选项。
进入菜单后，会有箭头键来导航菜单。
在菜单中，屏幕上的大部分图标会暂时消失，在显示屏左下角会出现菜单选项。
点击右箭头，将进入子菜单，点击左箭头则会返回到上一级菜单。
请注意，在浏览接收机菜单时，键和键将作为左右箭头使用。
导航菜单：1.按下2.使用或键在菜单选项中滚动。
3.按下4.使用或键在子菜单选项中滚动。
5.按下键确认选择并返回上一个菜单。
6.按下键返回主操作屏幕。
注：当您选择某一选项，并按下键时，将自动启用该选项。
3031英文接收机菜单选项•VOL ：在 0（静音）和 3（最高）之间调节扬声器的音量。
•DATA ：删除、发送或审阅所保存的SurveyCERT 测量数据，并启用或禁用蓝牙通讯频道。
•BT ：启用、禁用、重设或配对蓝牙连接。
在接入个人电脑或个人掌上电脑（PDA ）时，将确定所使用的协议。
•GPS ：启用、禁用或重设内部 GPS 模块。
•CDR ：电流方向（CD ）重设。
（处于CD 模式时，按住 键）。
•UNITS ：选择公制或英制。
•INFO ：进行自检、显示最近重新标定（M CAL ）或最近 eCert 标定的日期。
•LANG ：选择菜单语言。
•POWER ：选择本地电力网络频率：50或 60Hz 。
•ANT ：启用或禁用任何天线模式，峰值模式除外。
•FREQ ：启用或禁用单个频率。
•ALERT ：启用或禁用 Strike Alert ™。
•BATT ：设置电池类型：碱性或镍氢。
连接后，锂离子自动选择。
•ARROW ：在峰值+模式中选择谷值或比例导向箭头•COMPA ：启用或禁用罗盘功能的显示。
•时间：设定在一段时间不活动后关闭接收机。
•VIEW ：查看探测测量（仅限 PCM 模式）。
运行自检建议至少每周或每次使用之前对设备进行一次自检。
自检主要检测定位电路的完好性，因此自检时应远离大型金属物体，例如车辆或强电力信号，这一点尤为重要。
若要运行自检功能：1.确保已连接磁力计脚。
如果没有磁力计脚，自检将失败。
2.按下3.使用或键滚动至INFO 菜单。
4.按下INFO 菜单。
5.使用或箭头选择 TEST 。
6.按下键选择“YES ”。
7.按下键开始自检。
8.一旦完成自检，结果（通过或失败）将显示在屏幕上。
9.使用键重新启动接收机。
菜单使用、选项选择以及更改操作示例：接收机主电源频率注：确保您的接收机设置为定位用于您所在国家/地区的电源频率这一点很重要。
如果 PCMx 设置为不正确的电源频率，用户将难以在电源、CPS 、ELF 和 LF 模式中进行定位，因为这些定位频率都取决于正确的电源频率。
请选择您所在国家或地区合适的电源频率（50 或 60Hz ）：1.按下2.使用或键滚动至电源菜单。
