26、 停机 操作→停止(触摸一下，待此次测定结束再进入停机状态；触摸两下，立即停机)
（注意：紧急停机之后，必须进行紧急清洗以免试剂残留在管路中） 27、 保养信号的开闭
操作→开（此时在机器的上方会有保养亮出） 操作→关（此时在机器上方的保养熄灭） 28、 零测定的开始（需在打开维护信号的状态下方可进入） 操作→零（此时在机器的上方会有自动亮出） 29、 标准测定的开始（需在打开维护信号的状态下方可进入） 操作→标准测定（此时在机器的上方会有自动亮出） 30、 警报的查看及解除 当机器的上方有”警报”亮起时是有重度报警的表现，触摸警报键会有最近五次 的报警时间及内容展现，连续两次触摸初始画面键会消除报警状态。 31、 数据的查看 触摸数据键会有近两周的数据的展现，连续两次触摸初始画面键会清空数据。
ii. 最近五次标准校对记录及标准校对的开始：在设定好 B03、B04 后，在初始画面 选择：管理→标准校对→此时可以查看最近五次的标准校对日期及结果→开始 （标准校对的开始）
8、现零校对系数的查看 管理→参数→B10
9、标准校对系数的查看 管理→参数→B12
10、 加热分解时间的设定 管理→参数→C01（1268）
11、 滴定时注水时间的设定 管理→参数→C02（5）
12、 洗涤时注水时间的设定 管理→参数→C03（5）
13、 浓度警报的设定 管理→参数→D01（20）
注:1、在进入参数画面后切莫连续触摸初期化，以免所有参数恢复到出厂设置。 14、 硝酸银的计量与注入
管理→计量→试剂 1 计量→开始 15、 硫酸的计量与注入
－3－
COD-203(S)型
2.日常维护的项目及周期
二、 日常维护的项目及周期
（1）日常维护的项目及周期
项
目
对象
内容
周期 1 ２１３６ 1
周周月月月年
漏，堵塞，折，脱节等的检查 ○
1
流路
交换装置内的试料，试剂，自
□
来水等的流路的管
2 活性炭过滤器
活性炭的更換
□
动作，管中，堵塞，出口的等
○
3
控制阀
检查
控制阀软管的更换
□
4
电磁阀
动作、漏水和堵塞的检查
○
气泵的动作和异常声音的检
○
5
气泵
查
橡皮垫圈和阀的更换
□
正常的计量，寄送液动作的确
○
认
6
计量器
计量器内壁的污垢检查 ○
计量器内壁的洗浄
△
容器内部的污垢的检查和清
7
试剂容器
扫
○△
试剂的更换
□
动作确认，液遗漏，异常声音
8
滴定泵
○
的检查
泵头的硅油补充
△
－4－
20、 高锰酸钾的注入 管理→洗涤→试剂 4 注入/吸引→开始
21、 反应槽的清洗 管理→洗涤→反映槽→开始
22、 紧急清洗 管理→洗涤→紧急停止时 废液→开始
23、 流路的清洗 管理→洗涤→流路 1 逆洗→开始
24、 水样计量器 1 的清洗 管理→洗涤→水样计量器 1→开始
25、 测定的开始 操作→水样
COD-203 自动检测仪
操作要领
中文系统版
福泽科技（嘉兴）有限公司 东 亚 DDK 株 式 会 社
COD-203(S)型
目录
目录
一、 仪器相关参数的设定......................................................................................................1 二、 日常维护的项目及周期 .................................................................................................4
管理→计量→试剂 2 计量→开始 16、 草酸钠的计量与注入
管理→计量→试剂 3 计量→开始 17、 高锰酸钾的计量
管理→计量→试剂 4 计量→开始 18、 标准液的计量
管理→计量→标准液计量→开始
－2－
COD-203(S)型
1.仪器相关参数的设定
19、 水样的计量 管理→计量→R1 水样计量→开始
COD-203(S)型
9
反应槽
10
废液槽
11
废液容器
12
比较电极
汽缸过滤器的交换
反应槽内部的污垢检查 ○百度文库
反应槽和白金电极的清洗
电极的冲洗，反应槽白金电极
的更换
反应槽的盖的更换
废液槽内部的污垢的检查 ○
废液槽内部的洗浄
液量，管折断，堵塞，遗漏的
检查
废液的回收和处理
○
内部液的补充
○
2.日常维护的项目及周期
6、自动校对的开始 将 5 的参数设置好后，在初始画面选择： 操作→水样
此时在机器的上方会有“自动”和“校对” 亮出 7、手动校对的开始
－1－
COD-203(S)型
1.仪器相关参数的设定
i. 最近五次零点校对记录及零点校对的开始：在设定好 B01、B02 后，在初始画面 选择：管理→零点校对→此时可以查看最近五次的零校对日期及结果→开始 （零校对的开始）
如果停止运转的时间在一周以内，请按照以下的次序操作。 ○1 按照第（一）点的方法停机。 ○2 打开每个试剂的瓶盖，将试剂瓶内的试剂倒入废液容器。 ○3 在空的试剂瓶内加入纯水。 ○4 在采样杯中加入纯水。 ○5 工程画面操作→水样，自动测量开始，请测量 3-4 次。 ○6 停止自动测量。 ○7 用手工的方法将滴定泵拆下来清洗，再将纯水倒干净。 ○8 关掉机器外部的自来水阀门。 ○9 用手工的方法将活性炭过滤器内的水倒干净。 ○10切断机器的电源开关。 ○11将总电源关闭。 ○12倒掉各容器内的水，并且及时的插上软管，防止污垢的进入。
□
△ □ □
△
各设备的分解方法看附件 ○：有无异常的检查，所定值的调整。 △：指定场所的清扫，清洗。 □：为了维持性能而对指定零部件的更换。
（2）机器的开始与停止
（一）、停止或保养的时候，需要解除自动测量。按照以下次序进行。 ○1 在工程动作中：
在操作画面按一次停止。测定动作完了之后，自动测定结束。如按两次停止， 测定动作中断，自动测定结束。在这种情况下，反应槽及各计量杯内有试剂的残 留物，必须进行紧急清洗。 ○2 在待机的时候：在操作画面按一次停止，自动测定结束。 ○3 确认工序画面的状态表示部的[自动]消灭。 （二）、开始自动测定的时候，按照以下次序操作。 在工程画面按操作。
（1）日常维护的项目及周期............................................................................................... 4 （2）机器的开始与停止....................................................................................................... 5 （3）机器的短周期停止与长时间停机............................................................................... 6 （四）校对............................................................................................................................. 6 （五）药品的使用及保存注意事项..................................................................................... 7 三、 COD-203(S)的试药配制方法 ........................................................................................8 (1) 硫酸（1+2）溶液的配置............................................................................................8 (2) 草酸钠 12.5MMOL/L 溶液的配置................................................................................8 (3) COD 校正液的配制.....................................................................................................8 (4) 高锰酸钾溶液配置： ..................................................................................................9 (5) 电极内部液的制作 ....................................................................................................10 四、 COD-203 更换试剂详细操作步骤 .............................................................................. 11 五、 更改量程的步骤............................................................................................................13 六、 警报种类及解除............................................................................................................14 1、 警报种类 .......................................................................................................................14 2、 警报发生时的处理 .......................................................................................................17 3、故障查找......................................................................................................................... 18 附：各设备的分解图 ..............................................................................................................24
－1－
COD-203(S)型

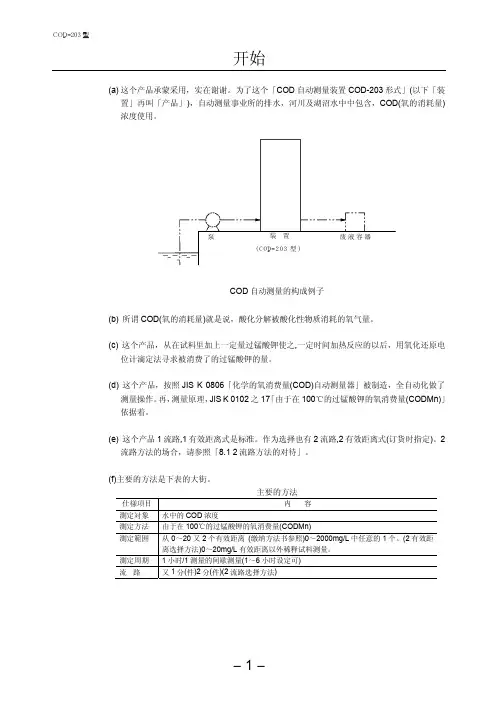

东亚 DKK COD 自动检测仪
操作要领
1.仪器相关参数的设定
一、 仪器相关参数的设定
1、日期的设定 管理→参数→A01（日期）
2、时间的设定 管理→参数→A02（时刻）
3、测量范围的设定 管理→参数→A04（20）（测定范围 1）
4、 机器 ID 地址的设定 管理→参数→A12（11）（机器 ID 设置）
－5－
COD-203(S)型
在操作画面按水样，自动灯亮。 确认有没有异常指示。如果有请参照书本 7.故障对策。 (三)、运转的停止
2.日常维护的项目及周期
（3）机器的短周期停止与长时间停机
如果停止运转的时间在一周以外，请按照以下的次序操作。 ○1 按照第（二）点的方法停机。 ○2 切断机器的电源开关。
5、自动校对参数的设定 ○1 管理→参数→B01（1）（零校对次数） ○2 管理→参数→B02（0）（零删除次数） ○3 管理→参数→B03 (1)（范围 1 标准校对次数） ○4 管理→参数→B04 (0)（范围 1 标准删除次数） ○5 管理→参数→B07（15-20）（自动校对周期） ○6 管理→参数→B08（自动校对开始时刻） ○7 管理→参数→B09（下次校对日）
（注意：紧急停机之后，必须进行紧急清洗以免试剂残留在管路中） 27、 保养信号的开闭
操作→开（此时在机器的上方会有保养亮出） 操作→关（此时在机器上方的保养熄灭） 28、 零测定的开始（需在打开维护信号的状态下方可进入） 操作→零（此时在机器的上方会有自动亮出） 29、 标准测定的开始（需在打开维护信号的状态下方可进入） 操作→标准测定（此时在机器的上方会有自动亮出） 30、 警报的查看及解除 当机器的上方有”警报”亮起时是有重度报警的表现，触摸警报键会有最近五次 的报警时间及内容展现，连续两次触摸初始画面键会消除报警状态。 31、 数据的查看 触摸数据键会有近两周的数据的展现，连续两次触摸初始画面键会清空数据。
ii. 最近五次标准校对记录及标准校对的开始：在设定好 B03、B04 后，在初始画面 选择：管理→标准校对→此时可以查看最近五次的标准校对日期及结果→开始 （标准校对的开始）
8、现零校对系数的查看 管理→参数→B10
9、标准校对系数的查看 管理→参数→B12
10、 加热分解时间的设定 管理→参数→C01（1268）
11、 滴定时注水时间的设定 管理→参数→C02（5）
12、 洗涤时注水时间的设定 管理→参数→C03（5）
13、 浓度警报的设定 管理→参数→D01（20）
注:1、在进入参数画面后切莫连续触摸初期化，以免所有参数恢复到出厂设置。 14、 硝酸银的计量与注入
管理→计量→试剂 1 计量→开始 15、 硫酸的计量与注入
－3－
COD-203(S)型
2.日常维护的项目及周期
二、 日常维护的项目及周期
（1）日常维护的项目及周期
项
目
对象
内容
周期 1 ２１３６ 1
周周月月月年
漏，堵塞，折，脱节等的检查 ○
1
流路
交换装置内的试料，试剂，自
□
来水等的流路的管
2 活性炭过滤器
活性炭的更換
□
动作，管中，堵塞，出口的等
○
3
控制阀
检查
控制阀软管的更换
□
4
电磁阀
动作、漏水和堵塞的检查
○
气泵的动作和异常声音的检
○
5
气泵
查
橡皮垫圈和阀的更换
□
正常的计量，寄送液动作的确
○
认
6
计量器
计量器内壁的污垢检查 ○
计量器内壁的洗浄
△
容器内部的污垢的检查和清
7
试剂容器
扫
○△
试剂的更换
□
动作确认，液遗漏，异常声音
8
滴定泵
○
的检查
泵头的硅油补充
△
－4－
20、 高锰酸钾的注入 管理→洗涤→试剂 4 注入/吸引→开始
21、 反应槽的清洗 管理→洗涤→反映槽→开始
22、 紧急清洗 管理→洗涤→紧急停止时 废液→开始
23、 流路的清洗 管理→洗涤→流路 1 逆洗→开始
24、 水样计量器 1 的清洗 管理→洗涤→水样计量器 1→开始
25、 测定的开始 操作→水样
COD-203 自动检测仪
操作要领
中文系统版
福泽科技（嘉兴）有限公司 东 亚 DDK 株 式 会 社
COD-203(S)型
目录
目录
一、 仪器相关参数的设定......................................................................................................1 二、 日常维护的项目及周期 .................................................................................................4
管理→计量→试剂 2 计量→开始 16、 草酸钠的计量与注入
管理→计量→试剂 3 计量→开始 17、 高锰酸钾的计量
管理→计量→试剂 4 计量→开始 18、 标准液的计量
管理→计量→标准液计量→开始
－2－
COD-203(S)型
1.仪器相关参数的设定
19、 水样的计量 管理→计量→R1 水样计量→开始
COD-203(S)型
9
反应槽
10
废液槽
11
废液容器
12
比较电极
汽缸过滤器的交换
反应槽内部的污垢检查 ○百度文库
反应槽和白金电极的清洗
电极的冲洗，反应槽白金电极
的更换
反应槽的盖的更换
废液槽内部的污垢的检查 ○
废液槽内部的洗浄
液量，管折断，堵塞，遗漏的
检查
废液的回收和处理
○
内部液的补充
○
2.日常维护的项目及周期
6、自动校对的开始 将 5 的参数设置好后，在初始画面选择： 操作→水样
此时在机器的上方会有“自动”和“校对” 亮出 7、手动校对的开始
－1－
COD-203(S)型
1.仪器相关参数的设定
i. 最近五次零点校对记录及零点校对的开始：在设定好 B01、B02 后，在初始画面 选择：管理→零点校对→此时可以查看最近五次的零校对日期及结果→开始 （零校对的开始）
如果停止运转的时间在一周以内，请按照以下的次序操作。 ○1 按照第（一）点的方法停机。 ○2 打开每个试剂的瓶盖，将试剂瓶内的试剂倒入废液容器。 ○3 在空的试剂瓶内加入纯水。 ○4 在采样杯中加入纯水。 ○5 工程画面操作→水样，自动测量开始，请测量 3-4 次。 ○6 停止自动测量。 ○7 用手工的方法将滴定泵拆下来清洗，再将纯水倒干净。 ○8 关掉机器外部的自来水阀门。 ○9 用手工的方法将活性炭过滤器内的水倒干净。 ○10切断机器的电源开关。 ○11将总电源关闭。 ○12倒掉各容器内的水，并且及时的插上软管，防止污垢的进入。
□
△ □ □
△
各设备的分解方法看附件 ○：有无异常的检查，所定值的调整。 △：指定场所的清扫，清洗。 □：为了维持性能而对指定零部件的更换。
（2）机器的开始与停止
（一）、停止或保养的时候，需要解除自动测量。按照以下次序进行。 ○1 在工程动作中：
在操作画面按一次停止。测定动作完了之后，自动测定结束。如按两次停止， 测定动作中断，自动测定结束。在这种情况下，反应槽及各计量杯内有试剂的残 留物，必须进行紧急清洗。 ○2 在待机的时候：在操作画面按一次停止，自动测定结束。 ○3 确认工序画面的状态表示部的[自动]消灭。 （二）、开始自动测定的时候，按照以下次序操作。 在工程画面按操作。
（1）日常维护的项目及周期............................................................................................... 4 （2）机器的开始与停止....................................................................................................... 5 （3）机器的短周期停止与长时间停机............................................................................... 6 （四）校对............................................................................................................................. 6 （五）药品的使用及保存注意事项..................................................................................... 7 三、 COD-203(S)的试药配制方法 ........................................................................................8 (1) 硫酸（1+2）溶液的配置............................................................................................8 (2) 草酸钠 12.5MMOL/L 溶液的配置................................................................................8 (3) COD 校正液的配制.....................................................................................................8 (4) 高锰酸钾溶液配置： ..................................................................................................9 (5) 电极内部液的制作 ....................................................................................................10 四、 COD-203 更换试剂详细操作步骤 .............................................................................. 11 五、 更改量程的步骤............................................................................................................13 六、 警报种类及解除............................................................................................................14 1、 警报种类 .......................................................................................................................14 2、 警报发生时的处理 .......................................................................................................17 3、故障查找......................................................................................................................... 18 附：各设备的分解图 ..............................................................................................................24
－1－
COD-203(S)型
东亚 DKK COD 自动检测仪
操作要领
1.仪器相关参数的设定
一、 仪器相关参数的设定
1、日期的设定 管理→参数→A01（日期）
2、时间的设定 管理→参数→A02（时刻）
3、测量范围的设定 管理→参数→A04（20）（测定范围 1）
4、 机器 ID 地址的设定 管理→参数→A12（11）（机器 ID 设置）
－5－
COD-203(S)型
在操作画面按水样，自动灯亮。 确认有没有异常指示。如果有请参照书本 7.故障对策。 (三)、运转的停止
2.日常维护的项目及周期
（3）机器的短周期停止与长时间停机
如果停止运转的时间在一周以外，请按照以下的次序操作。 ○1 按照第（二）点的方法停机。 ○2 切断机器的电源开关。
5、自动校对参数的设定 ○1 管理→参数→B01（1）（零校对次数） ○2 管理→参数→B02（0）（零删除次数） ○3 管理→参数→B03 (1)（范围 1 标准校对次数） ○4 管理→参数→B04 (0)（范围 1 标准删除次数） ○5 管理→参数→B07（15-20）（自动校对周期） ○6 管理→参数→B08（自动校对开始时刻） ○7 管理→参数→B09（下次校对日）
