高品质音调电路的制作
E5532前级音调板电路原理图
E5532前级音调板电路原理图NE5532是高性能低噪声双运算放大器（双运放）集成电路。
与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。
因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。
用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。
E5532前级音调板电路原理图NE5532耳机放大器制作1、电源部分：该部分包括整流、滤波、稳压以及通电工作指示几部分。
整流用的是小电流的桥堆，但对付着运放是绰绰有余的；滤波对电路较为重要，故采用的是日本较为有名的依娜电容，每一边电源为1000uF；稳压采用的是大家较为熟悉的78和79系列的三端稳压管，这种管子的质量还是不错的，指示简单了，一个电阻串一个发光二极管主电路部分该部分是最关键的，耳放作出来质量好不好，很大程度决定于电路的设计以及相关元件的运用，在此谈谈我的经验。
运放是最关键的，一颗优质的运放才能把声音演绎的更优美，由于陶瓷封装的运放较贵，金封的就更不用说了，所以之运用的塑封的NE5532运放，当然也可以选择更好的音频运放，但价格也高。
耦合电容C9（C10）是比较关键的，要使用优质的电容，最好用发烧级的电容，比如日本的依娜（ELNA）、瑞典出的RIFA、红美人、美国的西电、黑寡妇、飞利浦等等，我尝试过好几种，包括以前没听见过的金黄金黄的雅马哈电容，红的似血的红美人，还有天蓝天蓝的ELNA，个个外表诱人得没话可说，可是用在电路上感觉不适合我的耳朵，后来换上了蓝精灵（MUSC）系列的才觉得满意，当然大家也可以用一般的电容制作，但个人觉得声音是有区别。
电路中R9（R10）和R6（R7）的阻值应反复调试。
在前置放大电路中R9（R10）一般为100KΩ，而R6（R7）为1KΩ，这样它的放大倍数可达100倍。
但现在作功放，就会出现自激，因此将R9（R10）改用8.2K，R9（R10）减为33K，放大倍数只有4倍，电路就不会自激，同时负反馈也适量，音质柔和、清晰、通透度高。
一款简单实用易制作的高低音控制电路(含电路图)
一款简单实用易制作的
高低音控制电路
江苏省泗阳县李口中学沈正中
给一个不带音调控制功放加装一个高低音电路，即音调控制电路，可以满足渲染某种气氛、达到某种效果、或补偿扬声器系统及放音场所的音响不足。
音调控制就是人为地改变信号里高、低频的成分，这个控制过程其实并没有改变节目里各种声音的音调（频率），所谓“音调控制”只是个习惯叫法，实际上是“高、低音成分调节”或“音色调节”。
一个良好的音调控制电路，要有足够的高、低音调节范围，但又同时要求高、低音从最强到最弱的整个调节过程里，中音信号（通常指1000赫）不发生明显的幅度变化，以保证音量大致不变。
以下是两个实用的高低音音调控制电路图，图1中R1 = 6.8 KΩ、R2 = 3.3KΩ、R3 = 5.6KΩ、C1 = 2200p、C2 = 0.022、C3 = 0.01、C4 = 0.22、W1 = W2 = 50KΩ，R3是一个隔离电阻；图2中R1 = 50KΩ、R2 = 5KΩ、C1 = 1600p、C2 = 0.016、C3 = 6400、C4 = 0.064、W1 = W2 = 100KΩ。
高品质音调电路的制作

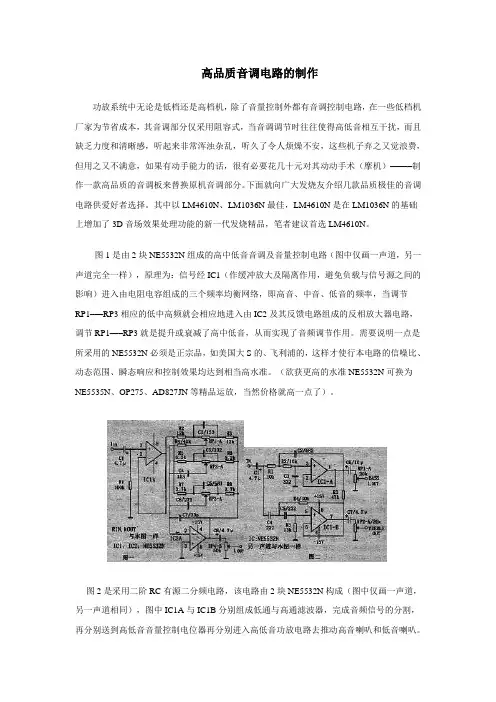

高品质音调电路的制作功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
音调调整电路的制作
实用模拟电子技术
李妍 姜俐侠
任务3 音调调整电路的制作
任务3 音调调整电路的制作
为了使声音信号符合人们的听觉及爱好，通常 在前置放大电路后增加音调调整电路。音调调整电 路是通过对不同频率的衰减与提升，来改变信号原 有的频率特性。 本书中语音放大器的音调调整电路能够实现高 低音调调整并有一定的信号放大作用。同时还能够 进行音量控制。本任务将介绍音调调整电路的相关 原理及制作方法。
IR E IEQ1 IEQ2 2IEQ
根据基极回路方程 IBQRB1+UBEQ+2IEQRE=VEE
I EQ
VEE U BEQ VEE U BEQ VEE RB1 2 RE 2 RE 2 RE 1
I BQ
I EQ 1
U CEQ U CQ U EQ VCC I CQ RC U BEQ
合理选择RE，并与电源VEE相配合， 就可设置合适的静态工作点。
VCC I CQ RC U BEQ
任务3 音调调整电路的制作
2）动态分析
（1）差动放大电路的四种接法 • 双端输入：两个输入端与地之间分别接入信号源。 • 单端输入：仅一个输入端与地之间接信号源，而另一输入 端直接接地。 • 双端输出：负载接于两管集电极之间。 • 单端输出：负载接于某一单管的集电极与地之间。
音调电路原理
音调电路原理
音调电路是一种电子电路，用于控制音频信号的频率，从而改变声音的音调。
它在许多电子设备中都有应用，比如音乐播放器、电子乐器、通信设备等。
音调电路的原理是基于信号处理和频率调制的技术，通过改变电路中的元件参数来实现对音频信号频率的调节。
音调电路的基本原理是利用电容和电感的特性来改变信号的频率。
在一个简单的RC电路中，当电容或电感的数值改变时，电路的共振频率也会发生变化，从而影响输入信号的频率。
通过调节电容或电感的数值，可以实现对音频信号频率的调节，从而改变声音的音调。
另一种常见的音调电路是使用可变电阻来调节频率。
可变电阻可以通过旋钮或滑动变阻器来改变电路中的电阻数值，从而影响信号的频率。
这种电路常见于音乐播放器和音响设备中，用户可以通过旋钮来调节声音的音调，实现音乐的高低音调节。
除了基本的RC电路和可变电阻电路，还有许多其他类型的音调电路，比如振荡器、滤波器等。
这些电路通过不同的方式来实现对
音频信号频率的调节，从而达到改变声音音调的效果。
在电子音乐乐器中，这些音调电路常常被用于创造各种不同的音色和音效。
在实际应用中，音调电路通常会与放大器、滤波器等其他电路组合在一起，以实现更丰富的声音效果。
通过合理设计和调节这些电路的参数，可以实现各种不同的音色和音效，满足不同音乐风格和个人喜好的需求。
总的来说，音调电路是一种通过改变电路参数来调节音频信号频率的电子电路，它在许多电子设备中都有重要应用。
通过合理设计和调节，可以实现各种不同的音色和音效，为人们的生活和娱乐带来更丰富的体验。
希望本文对音调电路的原理有所帮助，谢谢阅读！。
lm324音调控制电路原理
lm324音调控制电路原理
LM324音调控制电路原理：
LM324是一种四路运算放大器，被广泛应用于音频系统中的音调控制电路。
音调控制电路是一种能够调节音频信号的频率的电路，它可以改变音频信号的高低音效果。
LM324音调控制电路的原理如下：
1. 输入信号：音频信号通过输入端进入音调控制电路。
基本上，音频信号可以
被认为是一个交流信号。
2. 增益控制：LM324的四个运算放大器中的一个被用作增益控制器。
该运算放大器的增益可以通过改变外部电阻值来调整。
增益控制器可以增加或降低输入信号的振幅，并影响音频信号的音量。
3. 频率调节：音调控制电路使用电容和电阻来改变音频信号的频率。
通过改变
电容和电阻的值，可以调整音频信号的频率范围，从而产生不同的音调效果。
4. 滤波器：音调控制电路中可以包含滤波器电路，用于调节音频信号的频率响应。
滤波器可以增强或抑制特定频率范围内的音频信号，从而产生不同的音调效果。
5. 输出信号：经过音调控制电路的音频信号最终通过输出端输出。
经过调节后
的音频信号具有不同的音量和音调效果。
LM324音调控制电路的原理基本上是通过改变音频信号的振幅、频率和响应范围来调节音调效果。
这种电路设计简单且易于调整，因此被广泛应用于音频系统中的音调控制功能。
音调电路
音调控制电路音调控制电路音调控制电路的作用主要是为了满足听音者自己的听音爱好，通过对声音某部分频率信号进行提升或者衰减，使整个的声场更加符合听音者对听觉的要求。
一般音响系统中通常设有低音调节和高音调节两个旋钮，用来对音频信号中的低频成分和高频成分进行提升或衰减。
比较高档的音响设备中多采用多频段频率均衡方式，以达到更细致地校正频响的效果。
高低音调节的音调电路，根据其在整机电路中的位置，可分为衰减式、负反馈式以及衰减负反馈混合式音调控制电路三种。
这种电路一般使用高音、低音两个调节电位器；但在少数普及型机中，也有用一个电位器兼作高低音音调控制电路的。
图4所示为负反馈式高低音调节的音调控制电路。
该电路调试方便、信噪比高，目前大多数的普及型功放都采用这种电路。
图中C1、C2的容量大于C3，对于低音信号C1与C2可视为开路，而对于高音信号C3可视为短路。
低音调节时，当W1滑臂到左端时，C1被短路，C2对低音信号容抗很大，可视为开路；低音信号经过R1、R3直接送入运放，输入量最大；而低音输出则经过R2、W1、R3负反馈送入运放，负反馈量最小，因而低音提升最大；当W1滑臂到右端时，则刚好与上述情形相反，因而低音衰减最大。
不论W1的滑臂怎样滑动，因为C1、C2对高音信号可视为是短路的，所以此时对高音信号无任何影响。
高音调节时，当W2滑臂到左端时，因C3对高音信号可视为短路，高音信号经过R4、C3直接送入运放，输入量最大；而高音输出则经过R5、W2、C3负反馈送入运放，负反馈量最小，因而高音提升最大；当W2滑臂到右端时，则刚好相反，因而高音衰减最大。
不论W2的滑臂怎样滑动，因为C3对中低音信号可视为是开路的，所以此时对中低音信号无任何影响。
普及型功放一般都使用这种音调处理电路。
使用时必须注意的是，为避免前级电路对音调调节的影响，接入的前级电路的输出阻抗必需尽可能地小，应与本级电路输入阻抗互相匹配。
图5所示为衰减式高低音调节的音调控制电路。
音调控制电路
音调控制电路引言音调控制电路是一种将输入音频信号的频率进行调节的电路。
它常用于音乐设备、广播设备以及消费电子产品中，可以调节音频信号的音调以满足用户的需求。
本文将介绍音调控制电路的基本原理、常见的电路设计以及应用案例。
基本原理音调控制电路的基本原理是通过改变音频信号的频率来实现对音调的调节。
音频信号通常是由不同频率的正弦波组成，不同频率的正弦波对应着不同的音调。
音调控制电路可以通过增加或减小不同频率的正弦波的幅值来实现音调的调节。
电路设计1. 可变频率RC网络可变频率RC网络是一种简单且常见的音调控制电路设计。
它由一个可变电阻和一个电容组成，电阻和电容的值可以通过调节来改变频率。
通过改变电阻和电容的值，我们可以改变RC网络的截止频率，从而改变输入音频信号的频率，实现音调的调节。
2. Baxandall音调控制电路Baxandall音调控制电路是一种经典的音调控制电路设计。
它由两个放大器和多个RC网络组成，通过调节不同的RC网络的截止频率，可以实现对低频和高频的增强或衰减。
Baxandall音调控制电路通常应用于音响设备中，可以通过调节低频和高频的增益来实现音乐的音调调节。
3. 数字音调控制电路数字音调控制电路是一种利用数字信号处理技术实现音调调节的电路。
它通过采样输入音频信号，并对音频信号进行数字化处理，包括调整频率、增加或减小音量等。
数字音调控制电路可以实现更精确的音调调节，且可以通过软件控制来实现多种音效效果。
应用案例1. 音乐设备音调控制电路广泛应用于音乐设备中，如音响、吉他效果器等。
用户可以通过调节音调控制电路来调节音乐的音调，以满足不同的音乐风格和个人喜好。
2. 广播设备广播设备中的音调控制电路常用于广播节目的处理，包括调节主持人的声音、添加特效音等。
用AD827OPA2604NE5532制作的负反馈高中低音调电路
用AD827/OPA2604/NE5532制作的负反馈高中低音调电路音调控制电路的作用是用于适时调整音色，使之符合各种不同的听音要求，用来补偿音源的录音缺陷或音箱的频响等，由于其结构和使用方法比较简单，负作用少，因而对一般条件的用户来说，使用音调控制器简单可靠，它的用途在音响系统中占有重要的地位，在一些网友的观点是音响系统特别是音频功率放大电路中以简洁为上的原则为上，减少信号通道中多余功能电路，以达到原汁原味的听音效果，笔者也赞成这种说法，问题是如果你已拥有够发烧级的高档音箱单元，它的高低频响应达到一个理想的较为平坦曲线，这种说法是对的，而多数人拥用的箱体单元是普通的低价市面货，加上音调电路来改善它的高低频延伸，在听音效果上还是相当的一个投资少见效快的一个途径。
音响电路的种类有RC衰减式和反馈式两面种，还有本站价绍的AA类音调电路（实际上也是RC衰减式，只不过前级用AA类放大），两种电路各有优缺点，RC电路由于为无源元件，电路工作稳定，相位特性好，但是信噪比差，对前后级放大电路输入输出阻抗的要求较高，易受外界磁场的干挠，还有一个是对高低音的控制范围较小。
负反馈式音调电路有一定的增益，信噪比高，非线性失真较小，电路的动态范围大，但是由于电路处于深度负反馈状态，如果布线设计不合理的易产生自激，综合以上的两种电路的优缺点，本站决定选用反馈式音调电路来配合本站的SSE01/SSE02，理由是它的缺点可以在精心合理的布线中加以克服，同时在运放的输出端和反相输入端加入防自激的相位补偿电容，在运放的电源供电脚4, 8脚最近的位置加入电源退耦电容，这样也为使用转换速率较高对电路设计和布线要求较高的发烧运AD82 7/OPA2604做音调控制创造条件，不选用RC电路另外一原因是本站的曾搞出的AA音调板并定做出成品，在实际上和SSE01/SSE02板配合时信噪比不理想且易受电源变压器的磁场干挠，故放弃它重新设计为下面介绍的SSE06 HIFI音调板，在实际配合本站的SSE01／SSE02板时通过更换不同的运放，均达到相当满意听音效果。
高低音调节电路
高低音调节电路标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]所谓音调控制就是人为地改变信号里高、低频成分的比重，以满足听者的爱好、渲染某种气氛、达到某种效果、或补偿扬声器系统及放音场所的不足。
这个控制过程其实并没有改变节目里各种声音的音调（频率），所谓“音调控制”只是个习惯叫法，实际上是“高、低音控制”或“音色调节”。
高保真扩音机大都装有音调控制器。
然而，从保证信号传送质量来考虑，音调控制倒不是必须的。
一个良好的音调控制电路，要有足够的高、低音调节范围，但又同时要求高、低音从最强到最弱的整个调节过程里，中音信号（通常指1000赫）不发生明显的幅度变化，以保证音量大致不变。
所谓提升或衰减高、低音，都是相对于中音而言的。
先把中音作一个固定衰减（或加深负反馈）然后让高音或低音衰减小一些（或负反馈轻一些），就算是得到提升。
因此，为了弥补音调控制电路的增益损失，常需增加一到两级放大电路。
音调控制电路大致可分为两大类：衰减式和负反馈式。
衰减式音调控制电路的调节范围可以做得较宽，但因中音电平要作很大衷减，并且在调节过程中整个电路的阻抗也在变。
所以噪声和失真大一些。
负反馈式音调控制电路的噪声和失真较小，但调节范围受最大负反馈量的限制，所以实际的电路常和输入衷减联合使用，成为衰减负反馈混合式。
1．衰减式音调控制电路。
典型电路如图：衰减式音调控制典型电路高音、低音分开调节：C1、C2、W1构成高音调节器，R1、R2、C3、C4、W2构成低音调节器。
W1旋到A点时高音提升，旋到B点时高音衰减。
W2旋到C点时低音提升，旋到D点时低音衰减。
组成音调电路的元件值必须满足下列关系：（1）R1≥R2；（2） W1和W2的阻值远大于R1、R2；（3）与有关电阻相比，C1、C2的容抗在高频时足够小，在中、低频时足够大；而C3、C4的容抗则在高、中频时足够小，在低频时足够大。
C1、C2能让高频信号通过，但不让中、低频信号通过；而C3、C4则让高、中频信号都通过，但不让低频信号通过。
自制高品质音调电路
自制高品质音调电路功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）-----制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1---RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1---RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
音调电路原理
音调电路原理音调电路是一种常见的电子电路，用于改变音频信号的音调高低。
它可以应用在各种音频设备中，例如音响系统、电子乐器、语音变调器等。
音调电路的原理是通过改变音频信号的频率来实现音调的调节，下面我们将详细介绍音调电路的原理和工作方式。
首先，我们需要了解音频信号的基本特性。
音频信号是一种交流信号，它的频率决定了声音的音调高低。
在音调电路中，我们通常使用电容和电感来改变音频信号的频率。
电容和电感是两种基本的电子元件，它们可以分别改变电路的频率响应。
通过在电路中串联或并联电容和电感，可以实现对音频信号频率的调节。
其次，音调电路通常采用滤波器来实现对音频信号频率的调节。
滤波器是一种能够选择性地通过或者抑制特定频率的电路。
在音调电路中，我们可以使用低通滤波器和高通滤波器来调节音频信号的低频和高频部分。
通过调节滤波器的参数，可以实现对音频信号音调的调节。
另外，音调电路还可以采用频率倍频器和分频器来实现音频信号频率的调节。
频率倍频器可以将输入信号的频率倍增，从而实现音调的提高；而分频器则可以将输入信号的频率分频，实现音调的降低。
这些电子元件和电路可以灵活地实现对音频信号频率的调节，从而实现音调电路的功能。
总的来说，音调电路的原理是通过改变音频信号的频率来实现音调的调节。
它可以采用电容、电感、滤波器、倍频器和分频器等电子元件和电路来实现对音频信号频率的调节。
通过合理地设计和调节这些元件和电路，可以实现对音频信号音调的精确调节，从而满足不同应用场景的需求。
在实际应用中，音调电路可以应用在各种音频设备中，例如音响系统中的均衡器、电子乐器中的音调控制器、语音变调器中的频率调节电路等。
它为用户提供了调节音频信号音调的功能，可以满足不同人群对音乐和声音的个性化需求。
综上所述，音调电路是一种通过改变音频信号频率来实现音调调节的电子电路。
它采用电容、电感、滤波器、倍频器和分频器等电子元件和电路来实现对音频信号频率的调节，从而实现音调的调节功能。
用LM1036制作的音调电路
用LM1036制作的音调电路
©文福
转载请注明出处：/QJKojqon.shtml
用LM1036制作的音调电路
LM1036是一个电压控制的双声道，音调（高/低音）、音量、左右音量平衡调节IC。
它带有一个等响度开关，用以补偿在小音量时的人耳特性曲线。
因为它是用电压控制调节，可以用单片机控制电路去调节音调、音量、平衡、等响度等，可以完全不用讨厌的双联（或单联）电位器，就算用也不会对音质有影响，以下就是它的一些特性：
·支持电压：9V～16V
·音量控制范围达75dB
·音调控制范围达±15dB
·声道隔离度≥75dB
·低失真：在输入0.3Vrms时，失真为0.06%
·高信噪比：在输入0.3Vrms时，信噪比高达80dB
·外围电路简单
以下为电路原理图：。
音调控制放大电路设计
音调控制放大电路设计
本文将介绍一种音调控制放大电路的设计。
该电路可以用于音响系统中，实现对音频信号的低音、中音、高音的控制。
具体设计步骤如下：
1. 选择合适的放大器芯片，建议采用具有高信噪比和低失真的音频放大器芯片，如TL074、NE5532等。
2. 根据音频输入信号和放大器输入电阻的阻值，计算出输入电阻两端的电压，从而确定电压分压电路中的电阻比例。
3. 设计低音、中音、高音的控制电路。
以低音为例，可以使用低通滤波器来实现低音控制。
滤波器的截止频率应根据要达到的效果选择合适的值。
类似的，中音可以使用带通滤波器，高音可以使用高通滤波器。
4. 按照设计要求，在音频放大器的反馈回路中加入控制电路，实现低音、中音、高音的控制。
5. 添加电源滤波器和接地电容，提高音质。
6. 进行模拟电路仿真和实际电路验证，调整电阻、电容等元件的阻值和容值，使电路达到最佳的音效效果。
总之，音调控制放大电路的设计需要根据实际需求进行合理的选择和设计，同时需要严格控制电路的噪声和失真等问题，以实现优质的音频表现效果。
音调控制电路的设计
河南工业职业技术学院课程设计报告课程名称：模拟电子技术设计题目：音调控制电路的设计姓名：张琳浩学号： 0401100238 系别专业：电气工程系班级：电气1002班指导教师：杨云2011年06月24日音调控制电路的设计摘要：音调控制电路是利用利用电子线路的频率特性原理，用于适时调整音色，使之符合各种不同听音乐的要求，用来补偿音源的录音缺陷或音箱的频响等，由于其就够和使用方法比较简单，负作用少，因而对一般条件的用户来说使用音调控制器简单可靠，它的用途在音响系统中占有重要的地位。
正为了改善音响中的放音音质,在一般中、高档音响中都设有音调控制电路。
其实质是对放音通道频响特性实施控制。
音调的控制不像音量控制,它只对某一段频率的信号进行提升或衰减,不影响其它频段信号的输出,而音量是对整个音频信号频率范围进行同步控制。
关键词：反馈式音调控制电路负反馈音调控制电路目录第1章绪论 (3)1.1课题背景 (3)1.2 选题的目的 (3)1.3 选题的意义 (3)1.4 本课题主要研究内容 (4)第2章音调控制电路分析 (4)2.1 音调控制电路的基础知识 (4)2.1.1 什么是音调控制 (4)2.1.2音调控制电路的分类 (5)2.2 电容器的音调控制电路 (11)第3章整机电路的设计 (17)3.1 技术要求 (17)3.2整机电路图 (18)第4章音调控制电路的安装与调试 (19)4.1 电路安装与调试技术 (19)4.1.1 合理布局、分级装调 (19)4.1.2 调试技术 (19)第5章课程设计体会 (20)第6章参考文献 (21)第1章绪论1.1课题背景音调控制电路是利用电子线路的频率特性原理，人为地改变信号中高、低频成分的比重，适时调整音色，改善音响的放音音质；满足听者的爱好、渲染某种气氛、达到某种效果；补偿扬声器系统及放音场所的场所音响不足。
音调的控制是对某一段频率的信号进行提升或者衰减，不影响其它频段信号的输出。
【自制高品质音调电路】LM4610N
自制高品质音调电路功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）-----制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1---RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1---RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
音调控制电路原理
音调控制电路原理
音调控制电路是一种用于调节音频信号频率和幅度的电路。
它通常用于音响系统、收音机、电视机、手机等设备中，可以通过调节音量、低音和高音来达到音频效果的优化。
音调控制电路原理如下：
1. 音量控制：音量控制主要通过变阻器电路来实现。
变阻器通过调节电路中的电阻值，从而调节信号的幅度大小，从而控制音量的大小。
2. 低音控制：低音控制主要通过滤波电路来实现。
滤波电路中通常包含一个或多个电容或电感元件，通过改变这些元件的值，可以使特定频率范围的信号通过，而将其他频率范围的信号滤除。
调节滤波电路中的元件值可以控制低音频率的增减。
3. 高音控制：高音控制也通过滤波电路来实现，与低音控制类似，但是高音控制更多的是通过调节共振频率和带宽来实现。
共振频率是指滤波电路的中心频率，带宽是指滤波电路的频带范围。
调节共振频率和带宽可以使高音的强弱得到控制。
音调控制电路通常由以上三个部分组成，通过调节不同的控制元件（如变阻器、电容、电感等）的值，可以实现对音响设备输出信号的频率和幅度的精确调整，从而实现不同的音效。
用BA328制作的音调控制电路
用BA328制作的音调控制电路
用双电源供电的运放或音调控制专用BA328
集成电路制作的音调控制电路，花费较大而且制作麻烦；衰减式音调控制电路制作简单却又听感不好，对信号衰减也较大。
这里选用廉价易购的BA328制作一款音调控制电路，实际试听效果较好，现介绍给大家。
电路原理如下图：
BA328属于单电源供电的优质双运放（性能参数见附表）用其制作的音调控制电路具有元件少，音质好，电源电压适用范围宽等特点，精心设计电路布局，选用优质电子元器件，只要装焊无误，无需调试，即可成功。
若无BA328，也可以用封装形式和引脚功能相同的LA4160/LA3161，效果基本相同。
高品质音源输入切换电路
音源输入切换电路一、电路分析（6选2、4选2原理图附后）电路采用72HC373+CD4052组成的切换电路。
电路中U2：74HC273具有八路边沿触发型的D 型触发器，通过时钟CP端口（U2的11Pin）进行控制并锁存。
由Q0~Q7进行输出给U1、U3（CD4052），再由CD4052选择哪一音频线路通过，最后由U1、U3的13Pin、3Pin进行输出。
在此之后可以直接进过前级放大电路→MIC混频电路→音调电路→功率放大电路。
1、面板选择电路：如上图；74HC237、二极管、电阻、开关系列元件构成了编码电路。
此时的电路：RES（R1~R12）为上拉电阻，且产生了中点电压，中点电压经过VD（D2~D14）进入CP（CLK），此时的CP为高电平，U2的输出端为“静止状态”。
但某一刻，设图中（MP3键）轻触开关被按下时：U2的D5（14Pin）为高电平，同时U2的CP（CLK）端因VD失去电压，在U2的CP（CLK）端产生了一个时钟（低电平）。
U2的D5（D5）因被MP3键拉低，而在U2的Q5（15Pin）输出低电平。
当MP3键放开时，CP（CLK）也同时得到了高电平，U2输出端Q0~Q7的值被锁存固定。
2、芯片使能控制电路：如上图，三极管Q1以及电阻（R13~R16）构成了使能控制电路。
开机默认为输出低电平，使其U1能正常工作。
当MP3或PC键轻触按下时，将在U2的12Pin（或15Pin）输出高电平。
此时R16为上拉偏置电阻，高电平经过R14（或R15）到达Q1的B极，因PNP三极管特性，Q1的E 极输出高电平。
3、切换电路：以上是切换部分电路以下是CD4052的工作真值表：在本电路中，默认优先工作的是U1（CD4052）且优先导通VCD线路，方便功率放大器能正常工作。
如需要切换到PC（或MP3）线路时，这时U3工作，Q1输出高电平到U1的EN端，使其暂停U1工作且不干扰。
电路工作电压6V，建议在电源输出部分加入LM7806，以防止击穿IC。
给音响改装音量音调双控遥控电路TMH9838四位非锁编码遥控组件
给音响改装音量音调双控遥控电路TMH9838四位非锁编码遥控组件给音响改装音量音调双控遥控电路一. 音响音量音调电位器双控遥控模块电路TMH9838四位非锁编码遥控组件二. 通过分别遥控电机1、电机2的正反转实现对音量、音调的控制。
我发现很多电子爱好者在自制放大器时，音量都是手调的。
我的放大器音量也是自制手调，使用时感到不便。
因此在业余时间里，我用四位密码无线遥控发射、接收组件制作了一款音响音量遥控电路，在使用中感到很方便实用，想介绍给大家，让大家一起感受摩机的乐趣。
一、工作原理电路如附图所示：Ｓ为四位无线遥控发射器，Ｙ为与发射器配对的接收模块。
Ｙ的各输出端经ＢＧ１～ＢＧ５放大后，将四路互锁存数据控制输出端信号转换成非锁存形式，并通过继电器Ｊ１～Ｊ４对电机Ｍ１、Ｍ２进行正反控制。
Ｍ１控制主音量，Ｍ２控制高低音调。
见图１所示，其中电机Ｍ２电路相同，工作原理一样，所以未绘出。
当按下发射器Ｓ的Ａ键时，Ｙ的输出端Ａ和Ｉ0端输出高电平，ＢＧ１和ＢＧ５导通。
Ｊ１吸合，Ｍ１得电工作, 手松开后，Ｉ0输出消失，Ｊ１断电电机Ｍ１释放停转。
同样，按下Ｂ、Ｃ、Ｄ键时，分别控制Ｍ１、Ｍ２反转、正转、反转。
电路重点在于继电器的连接，工作过程如图２所示：继电器触点①、③常闭，②、⑥常开，⑤、⑥相通，③、④是线圈。
把Ｊ１、Ｊ２或Ｊ３、Ｊ４组合构成电机的正反电路，Ｊ１、Ｊ２的①端相连接地，②端相连接电源。
当按下Ａ键时，Ｊ１吸合，①、⑤端断开，②、⑥端导通，电源经②、⑥端和电机Ｍ１到Ｊ２的⑥、⑤、①端接地电机正转，放大器音量增加。
同样，按下Ｂ键时，Ｊ２吸合，②、⑥端吸合，电源经Ｊ２的②、⑥端和Ｍ１到⑥、⑤、①端接地，电机反转，放大器音量下降。
Ｍ２、Ｊ３、Ｊ４的工作原理相同。
二、元件的选择和制作Ａ１、Ａ２选用达华的ＴＭＨ９８３８的６Ｖ四位无线电编码遥控组件。
Ｖ１～Ｖ５选用９０１３或其它硅ＮＰＮ三极管，Ｄ１～Ｄ４用１Ｗ４１４８开关二极管，Ｊ１～Ｊ４采用６Ｖ的ＪＲＣ－２１Ｆ型小型电磁继电器，马达电位器可选用双联的，阻值根据自己功率电位器来选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高品质音调电路的制作
——RC电路的应用案例
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术——制作一款高品质的音调板来替换原机音调部分。
下面就向同学们介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N 最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代精品，建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效
率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
图3是一款音量、音调、平衡、等响控制电路，其核心是采用美国国家半导体公司的高品质音调电路LM1036N，并配以美国大S精品运放NE5532N作一级放大及展宽作用（T2与NEH短接时起作用，对卡座效果好），LM1036N是采用直流电平控制音调（高低音）、音量、平衡的双声道集成电路，并有等响控制，其作用是因人耳在音量较小时对高低频信号灵敏度下降，因而需要在不同音量时对高低频信号作适当附加提升补偿，以使人耳在任何响度下均能听到平坦、均衡的响度（图3中LM1036N的7脚与12脚相接时起作用）。
采用直流电平控制的优点是高低音调节互不影响，电位器用普通品并用长导线向外连接也无噪音引入，控制非常平滑。
LM1036N的主要性能如下：工作电压为9－18V（通常用12－15V），信噪比90dB，音调控制范围15dB，音量控制范围80dB，失真仅为0.03％。
LM1036N其高音解析力和低音力度极佳，音质清晰自然流畅，是作功放音调的精品。
在这里向同学们推介一款比LM1036N还佳的音调电路——LM4610N，该集成芯片是美国国家半导体公司（即NS公司）新推出的一款包含了LM1036N的全部功能外，还具有立体声3D环绕声音场效果处理功能，当K2接通时3D环绕声处理功能开启，此时可根据自己的爱好将立体声三维（3D）音场效果调至最佳即可！LM4610N的主要性能参数如下：工作电压为9－16V（典型采用12V），音调调节范围±15dB，平衡调节范围1－20dB，音量调节范围75dB，总谐波失真仅为0.03％，信噪比80dB，频响宽达250KHz。
LM4610N除具备了LM1036N极佳
的音质外还具备了3D环绕声音场效果处理功能（开关接通调节RP5可获喜欢的效果），其三维空间感包围感极强(类似SRS的效果)，图4是LM4610N的应用电路，是替换或组装功放系统中音调部分的首选之极品。
只要元件完好，焊接正确，上述四种音调电路的制作并不难，关键在于合理地设计印刷线路板，采用高品质的元件才能发挥各自的特性，老师设计的以上四种音调电路均不带变压器电源的，因为带变压器只会增加电磁波对音质的干扰，而整流滤波更是多此一举，功放中难道没有合适的电源吗？的确没有可制作一个有源伺服电源或并联式稳压电源，其效果还能发挥到至高景界！元件选择：①耦合电容用日本优质电容；②无极电容采用日本乐声CBB 金属化无感电容；③电阻全用低噪音精度高的五色环金属膜电阻；④线路板采用环氧板的，⑤由于LM4610N是新近在中国市场推出，比较难买，可以邮购得到。
替换功放机音调部分具体视不同的机子，有不同的方案，相信有动手能力的同学一定会的，在这里仅推荐一个如何组装功放的方案：音源（如CD、VCD机等）→音效处理电路（如62415、BBE、3D等）→音调电路（如本文的四种电路）→前置放大（可以不要，若要则要合理调整放大倍数）→功放电路（如TDA1514A、LM4766、LM1875T、LM3886TF、TDA7294等）→喇叭保护，另外还需变压器及电源部分等，组装时注意要一点接地法，力求噪音最小为止。
