对于单极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4KΩ左右，反向电阻为无穷大。
对于双向极型的TVS，任意调换红、黑表笔测量其两引脚间的电阻值均应为无穷大，否则，说明管子性能不良或已经损坏。
6高频变阻二极管的检测
检测二极管的时候，将万用表调到测二极管的档位你就可以判断了，有示数的那一次万用表的红表笔所接的那一端就是正极
三极管就比较麻烦了啊，首先要判断ebc，这就要看器材的啊
二极管测试，如果是用指针式的万用表，把万用表拨到电阻档，用黑表笔接上二极管的正极，红表笔接上万用表的负极。看指针是不是大小了，将表笔反接，再测试，看阻值是不是到了无穷大。如果是，二极管良好。三极管、功率管的测试，比较麻烦
8单色发光二极管的检测
在万用表外部附接一节15V干电池，将万用表置R×10或R×100挡。这种接法就相当于给万用表串接上了15V电压，使检测电压增加至3V(发光二极管的开启电压为2V)。检测时，用万用表两表笔轮换接触发光二极管的两管脚。若管子性能良好，必定有一次能正常发光，此时，黑表笔所接的为正极，红表笔所接的为负极。
C检测最高反向击穿电压VRM。对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。需要指出的是，最高反向工作电压并不是二极管的击穿电压。一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。
2检测玻封硅高速开关二极管
检测硅高速开关二极管的方法与检测普通二极管的方法相同。不同的是，这种管子的正向电阻较大。用R×1k电阻挡测量，一般正向电阻值为5K～10K，反向电阻值为无穷大。
将万用表置于相应的直流电压挡。测试电压由兆欧表提供。测试时，摇动兆欧表，万用表所指示的电压值即为被测管子的VBO值。然后调换被测管子的两个引脚，用同样的方法测出VBR值。最后将VBO与VBR进行比较，两者的绝对值之差越小，说明被测双向触发二极管的对称性越好。
晶体二极管和三极管的识别与检测
晶体二极管和三极管的识别与检测
内容
正向电阻
测试 方法
反向电阻
硅管：表针指示位置在中间或中 间偏右一点；锗管：表针指示在 测试右端靠近满刻度的地方，如上图 所示，表明管子正向特性是好的 情况。
如果表针在左端不动，则管子内 部已经断路
硅管：表针在左端基本不动，极靠近 “∞”位置，锗管：表针从左端起动一 点，但不应超过满刻度的1/4处，如上 图所示，则表明反向特性是好的。
如果表针指在“0”位，则管子内部已短 路
2021/8/7
2
晶体二极管和三极管的识别与检测
(a) 测PNP型管
(b) 测NPN型管
2021/8/7
小功率和中功率三极管
铁壳封装
大功率塑封三极管
3
Байду номын сангаас
电子技术基础与技能
二极管三极管的检测方法与经验
二极管三极管的检测方法与经验一、二极管的检测方法与经验：1.使用万用表测量二极管的正向电压降，检测二极管是否正常通流。
将万用表的电压档位选择到正向直流电压(VDC)档位，将测试笔红色插入锥形插孔，黑色插入扁形插孔，将测试笔触摸二极管的正极和负极，若显示出一定的电压值，则说明二极管正常通流。
2.使用万用表测量二极管的反向电阻，检测二极管是否正常。
将万用表的电阻档位选择到适当的范围，将测试笔分别触摸二极管的正极和负极，若显示出很大的电阻值，则说明二极管正常，若显示出接近于无穷大的电阻值，则说明二极管开路或损坏。
3.使用数字多用表的二极管测试功能，可以直接得到二极管的参数，如电流放大倍数、漏电流、电容等，并进行快速的测试和判断。
4.使用示波器观察二极管的正向和反向的电压波形，检测二极管的响应速度和波形失真情况等。
5.对于高频和高功率二极管，可以使用带有特殊测试电路的二极管测试仪进行测量，可以得到准确的测试结果。
6.对于开关二极管，可以通过观察开关状态和检测电流是否流经确定其正常与否。
二、三极管的检测方法与经验：1.使用万用表测量三极管的结极电阻，检测三极管是否正常。
将万用表的电阻档位选择到适当的范围，将测试笔触摸三极管的发射极和基极、基极和集电极，观察万用表的显示值，若显示出合理的电阻值，则说明三极管正常。
2.使用万用表测量三极管的输入电容和输出电容，检测三极管是否正常。
将万用表的电容档位选择到适当的范围，将测试笔分别接触三极管的输入和输出引脚，观察万用表的显示值，若显示出合理的电容值，则说明三极管正常。
3.使用万用表测量三极管的漏电流，检测三极管的内部是否有漏电流。
将万用表的电流档位选择到适当的范围，将测试笔分别接触三极管的发射极和集电极，观察万用表的显示值，若显示出很小的漏电流，则说明三极管正常。
4.使用数字多用表的三极管测试功能，可以直接得到三极管的参数，如电流放大倍数、最大耐压、输入/输出电容等，并进行快速的测试和判断。

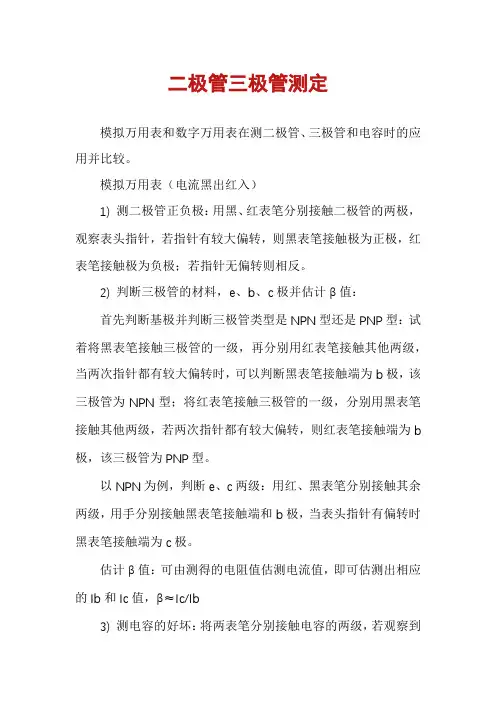

二极管三极管测定
二极管三极管测定模拟万用表和数字万用表在测二极管、三极管和电容时的应用并比较。
模拟万用表（电流黑出红入）1) 测二极管正负极：用黑、红表笔分别接触二极管的两极，观察表头指针，若指针有较大偏转，则黑表笔接触极为正极，红表笔接触极为负极；若指针无偏转则相反。
2) 判断三极管的材料，e、b、c极并估计β值：首先判断基极并判断三极管类型是NPN型还是PNP型：试着将黑表笔接触三极管的一级，再分别用红表笔接触其他两级，当两次指针都有较大偏转时，可以判断黑表笔接触端为b极，该三极管为NPN型；将红表笔接触三极管的一级，分别用黑表笔接触其他两级，若两次指针都有较大偏转，则红表笔接触端为b 极，该三极管为PNP型。
以NPN为例，判断e、c两级：用红、黑表笔分别接触其余两级，用手分别接触黑表笔接触端和b极，当表头指针有偏转时黑表笔接触端为c极。
估计β值：可由测得的电阻值估测电流值，即可估测出相应的Ib和Ic值，β≈Ic/Ib3) 测电容的好坏：将两表笔分别接触电容的两级，若观察到指针偏转到一定角度又返回，则电容是好的，并可以由其偏转大小估测电容大小。
数字万用表：（红正黑负）1) 二极管：打到二极管的档上，用黑、红表笔接触两极，当发出声音时红表笔接触处为二极管的正极；2) 三极管：将三极管的管脚直接插到测三极管的孔处，若管脚接对，则可显示放大倍数；3) 测电容：将电容的两管脚插入相应的孔内可得到较精确的电容值。
晶体三极管电子电工资料20XX年-07-23 11:22:09 阅读84 评论0 字号：大中小订阅管特性频率的一半以下。
四、常用晶体三极管的外形识别①小功率晶体三极管外形电极识别:对于小功率晶体三极管来说,有金属外壳和塑料外壳封装两种,如图5-25 所示。
图5-25小功率晶体三极管电极识别②大功率晶体三极管外形电极识别:对于大功率晶体三极管,外形一般分为F型，G型两种,如图5-26(a) 所示。
F型管从外形上只能看到两个电极。
二极管、三极管简单测试
项目二常用电子仪器的使用
任务七实验报告要求
(1)按要求完成实验报告。 (2)用示波器测电压时，荧光屏纵Y代表什么?荧光屏横X代表什么?。 (3)用毫伏表测电压时的接线原则是什么?
任务八实验报告
上一页 返回
项目三放大电路的调试
任务一实验目的
(1)掌握正确调试放大电路静态工作点的方法。 (2)了解放大电路静态工作点的设置与波形失真的关系 (3)掌握测量单级放大电路电压放大倍数的方法。 (4)测定单级放大电路的输入电阻及输出电阻。
红表笔输出的是负电压。掌握万用表内电源极性与表笔颜色关系对我 们记忆测试二、三极管时的结论具有重要的意义。
任务三实验仪器和设备
1)普通二极管、硅稳压二极管、变容二极管若干; (2) PNP三极管、NPN三极管若干; (3)指针式万用表1个。
上一页 下一页 返回
项目一二极管、三极管简单测试
任务四预习要求

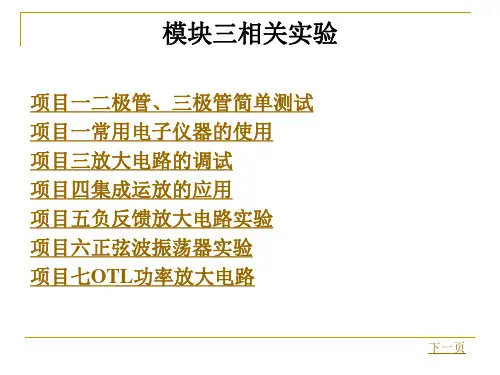

模块三相关实验
项目一二极管、三极管简单测试 项目一常用电子仪器的使用 项目三放大电路的调试 项目四集成运放的应用 项目五负反馈放大电路实验 项目六正弦波振荡器实验 项目七OTL功率放大电路
下一页
模块三相关实验
项目八直流稳压电源 项目九调幅与检波电路 项目十逻辑门电路的电压传输特性和功能测试 项目十一译码器和编码器电路功能测试 项目十二触发器功能测试 项目十三时序逻辑电路功能测试 项目十四555时基电路 项目十五D/A、A/D转换器实验
线构成，如图3-1所示。PN结正向电阻小，反向电阻大，故用万用表 的欧姆挡可判别二极管的极性，三极管的管脚及二、三极管的质量。
下一页 返回
项目一二极管、三极管简单测试
2.万用表内电源极性与其表笔颜色的关系 万用表处于欧姆挡时，“-”端(即黑表笔)为内电源正极; 而“+”端(即红表笔)为内电源负极。即黑表笔输出的是正电压，

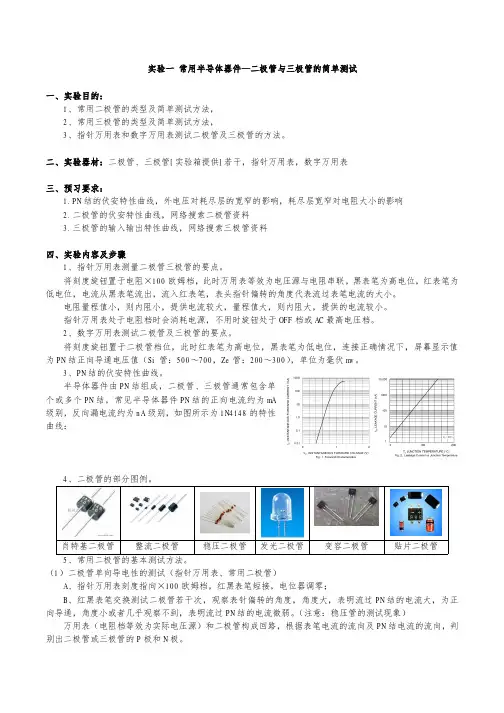

二极管与三极管的简单测试一、实验目的-中山火炬职业技术学院
一、实验目的： 1、常用二极管的类型及简单测试方法， 2、常用三极管的类型及简单测试方法， 3、指针万用表和数字万用表测试二极管及三极管的方法。
二、实验器材：二极管、三极管[实验箱提供]若干，指针万用表，数字万用表
三、预习要求： 1.PN 结的伏安特性曲线，外电压对耗尽层的宽窄的影响，耗尽层宽窄对电阻大小的影响 2.二极管的伏安特性曲线，网络搜索二极管资料 3.三极管的输入输出特性曲线，网络搜索三极管资料
四、实验内容及步骤 1、指针万用表测量二极管三极管的要点。 将刻度旋钮置于电阻×100 欧姆档，此时万用表等效为电压源与电阻串联，黑表笔为高电位，红表笔为
低电位，电流从黑表笔流出，流入红表笔，表头指针偏转的角度代表流过表笔电流的大小。 电阻量程值小，则内阻小，提供电流较大，量程值大，则内阻大，提供的电流较小。 指针万用表处于电阻档时会消耗电源，不用时旋钮处于 OFF 档或 AC 最高电压档。 2、数字万用表测试二极管及三极管的要点。 将刻度旋钮置于二极管档位，此时红表笔为高电位，黑表笔为低电位，连接正确情况下，屏幕显示值
为什么？
五、思考题 从外加电场对 PN 结耗尽层宽窄影响的角度分析实验现象？ 如何用简单的方法判断常见半导体二极管、三极管的好坏？
-3-
向导通，角度小或者几乎观察不到，表明流过 PN 结的电流微弱。（注意：稳压管的测试现象）
万用表（电阻档等效为实际电压源）和二极管构成回路，根据表笔电流的流向及 PN 结电流的流向，判
别出二极管或三极管的 P 极和 N 极。
中山火炬职业技术学院电子工程系
测试小结：
模拟电子线路实践教程
（2）发光二极管的测试（指针万用表、发光二极管） A、测试依据：发光亮度与流过 PN 结的电流成正比。 B、指针万用表刻度指向×10 或 1 欧姆档，红黑表笔交换测试发光二极管，观察发光亮度与指针偏转角
二极管和三极管好坏的检测
二极管和三极管好坏的检测江苏省泗阳县李口中学沈正中搜集整理一、二极管（一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如右图所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
光敏二极管三极管的判别方法
3.设计电路选用时注意事项：
光敏二极管的光电流小，输出特性线性度好，响应时间快；光敏三极管的光电流大，输出特性线性度较差，响应时间慢。一般要求灵敏度高，工作频率低的开关电路，选用光敏三极管，而要求光电流与照度成线性关系或要求在高频率下工作时，应采用光敏二极管。
（3）短路电流测量法
用万用表50mA或500mA电流档，红表笔接光敏二极管的“十”极，黑表笔接“-”极，在白炽灯下（不能用日光灯），应随光照的增强，其电流随之增加。短路电流，可达数十mA～数百mA。
2．光敏三极管
光敏三极管又称光电三极管，它也是光电转换器件，可以等效的看作是由一个光敏二极管和一只半导体三极管结合而成，故具有放大作用。光敏三极管最常用的材料是硅，一般情况下，只引出集电极和发射极，其外形与发光二极管相同。
光敏三极管的简易判别方法是：
（1）电阻测量法
用万用表1k档，红表笔接光敏三极管的发射极，黑表笔接集电极。无光照时，指针微动并接近∞；有光照时，应随光照的增强，其电阻变小，可达1kΩ以下。
若黑表笔接光敏三极管的发射极，红表笔接集电极，无光照时，电阻为∞；有光照时，电阻为∞或中，用50mA及0．5mA电流档，电路工作电压为10V，无光照时，电流应小于0．3mA；有光照时，应随光照的增强电流增大，在零点几mA-几mA间变化。
一般光敏三极管的负载电阻，是光敏二极管负载电阻的1／10。
无论光敏二极管或光敏三极管，它们不仅对红外线敏感，对较强的日光和灯光也有作用，当光照过强时会使放大电路输出饱和而失控，应加红色有机玻璃滤光，以减少环境光所造成的影响。
1．光敏二极管的简易判别方法
（1）电阻测量法
用万用表1k档，测正向电阻约10kΩ左右。在无光照情况下，反向电阻应为∞，反向电阻不是∞，说明漏电流大；有光照时，反向电阻应随光照增强而减小，阻值小至几kΩ或1kΩ以下。
各种二极管三极管检测方法
各种二极管三极管检测方法二极管和三极管是电子领域中常用的器件，它们在电路中扮演着重要的角色。
为了确保二极管和三极管的正常工作，需要使用一些方法进行检测。
本文将介绍各种二极管和三极管的检测方法。
1.二极管的检测方法1.1正向电压检测法：将二极管连接到直流电源的正向电压上，并通过电流表或万用表在串联位置测量电流。
如果正向电压施加后，电流表显示正向导通电流（如常见的硅二极管约为0.7V），则表示二极管正常。
如果电流为零或非常小，则表示二极管可能损坏。
1.2反向电压检测法：将二极管反接到直流电源的反向电压上，并通过电流表或万用表在串联位置测量电流。
如果反向电压施加后，电流表显示非常小或零，则表示二极管正常。
如果电流偏大，则表示二极管可能损坏。
1.3二极管导通电压检测法：使用万用表的二极管测试功能，将测试笔放在二极管两端，通过读取测试笔显示的电压值来判断二极管是否正常。
正常的二极管显示的电压值应在一定范围内。
1.4二极管的温度检测法：通过用手指触摸二极管进行测试，正常的二极管应该没有明显的温度变化。
如果感觉到二极管发热或非常烫，表示二极管可能损坏。
2.三极管的检测方法2.1静态特性检测法：将三极管连接到适当的电路中，并使用电流表或万用表测量各个引脚的电流和电压。
根据三极管的静态特性曲线图，可以判断三极管是否正常。
例如，通过测量基极电流和集电极电流的比例，可以确定三极管的放大倍数。
2.2直流检测法：通过使用电流表或万用表测量三极管各个引脚的电流和电压来判断三极管是否正常。
例如，测量集电极电流是否在特定范围内。
2.3交流检测法：使用示波器等仪器，将信号输入到三极管的基极，通过观察输出信号，可以判断三极管的工作状态。
例如，可以观察输出波形的幅度和相位来确定放大器的增益和频率响应。
2.4可靠性测试法：使用特殊的测试仪器对大量的三极管进行长时间运行，以模拟实际工作环境下的使用条件，从而评估三极管的可靠性和寿命。
总结：以上是各种二极管和三极管的常用检测方法。
实验一用万用表测量二极管三极管
如一种阻值均为无穷大，另一种为小数值， 则黑表棒假定旳B极错误，需重新假定直致找 到为止（如图6—49所示）。
33
文档仅供参考，如有不当之处，请联系改正。
② 辨认集电极c和发射极e 常利用测量三极管旳电流放大系数β来鉴别。
1
文档仅供参考，如有不当之处，请联系改正。
怎样读色环电阻阻值
ABC D
第 第第 第 一 二三 四 色 色色 色 环 环环 环
读法： AB×10C
（误差为D）
对照“色环电阻颜色相 应表”，读得此电阻阻 值为：
色环电阻 22.3KΩ 、1/4W
红 红 橙 金 22×103=22023=22.3KΩ
误差精度：5%
无色
20%
3
文档仅供参考，如有不当之处，请联系改正。
电阻旳表达措施
符号 R（Resistance旳缩写）
单位 Ω （欧姆）
电路符号
常规表达
国际原则
1MΩ =1000KΩ 1KΩ =1000Ω
4
文档仅供参考，如有不当之处，请联系改正。
色环电阻旳有关概念
标称阻值 电阻功率
电阻上本身标示电阻阻值大小，称为电阻 旳标称阻值。如常用到旳1K、2K、4.7K 电阻，实际上旳阻值与标示值会有偏差， 此偏差即为电阻旳误差。
电解电容。
■电解电容有极性。
正
■怎样判断其正负极：
﹡引脚短旳一端为“负”极
﹡电容表面有标“ ”相应
一端为“负”极
2.2 µF、50V
■如图片所示，“2.2 µF表达电容之 电解电容
负
容值；50V表达此电容之耐压值。
二极管和三极管的测量方法
二极管和三极管的测量方法一.万用表检测普通二极管的极性与好坏。
检测原理：根据二极管的单向导电性这一特点性能良好的二极管，其正向电阻小，反向电阻大；这两个数值相差越大越好。
若相差不多说明二极管的性能不好或已经损坏。
测量时，选用万用表的“欧姆”挡。
一般用R x100或R xlk挡，而不用Rx1或R x10k挡。
因为Rxl挡的电流太大，容易烧坏R xlok的内电源电压太大，易击穿二极管.测量方法：将两表棒分别接在二极管的两个电极上，读出测量的阻值；然后将表棒对换再测量一次，记下第二次阻值。
若两次阻值相差很大，说明该二极管性能良好；并根据测量电阻小的那次的表棒接法(称之为正向连接)，判断出与黑表棒连接的是二极管的正极，与红表棒连接的是二极管的负极。
因为万用表的内电源的正极与万用表的“—”插孔连通，内电源的负极与万用表的“＋”插孔连通。
如果两次测量的阻值都很小，说明二极管已经击穿；如果两次测量的阻值都很大，说明二极管内部已经断路：两次测量的阻值相差不大，说明二极管性能欠佳。
在这些情况下，二极管就不能使用了。
必须指出：由于二极管的伏安特性是非线性的，用万用表的不同电阻挡测量二极管的电阻时，会得出不同的电阻值；实际使用时，流过二极管的电流会较大，因而二极管呈现的电阻值会更小些。
二.特殊类型二极管的检测。
①稳压二极管。
稳压二极管是一种工作在反向击穿区、具有稳定电压作用的二极管。
其极性与性能好坏的测量与普通二极管的测量方法相似，不同之处在于：当使用万用表的Rxlk挡测量二极管时，测得其反向电阻是很大的，此时，将万用表转换到Rx10k档，如果出现万用表指针向右偏转较大角度，即反向电阻值减小很多的情况，则该二极管为稳压二极管；如果反向电阻基本不变，说明该二极管是普通二极管，而不是稳压二极管。
稳压二极管的测量原理是：万用表Rxlk 挡的内电池电压较小，通常不会使普通二极管和稳压二极管击穿，所以测出的反向电阻都很大。
当万用表转换到Rx10k挡时，万用表内电池电压变得很大，使稳压二极管出现反向击穿现象，所以其反向电阻下降很多，由于普通二极管的反向击穿电压比稳压二极管高得多，因而普通二极管不击穿，其反向电阻仍然很大。
数字万用表测二极管、三极管、可控硅、光耦
数字万用表测二极管、三极管、可控硅、光耦数字万用表测二极管、三极管、可控硅、光耦数字万用表的使用已很普及了，但在常见的电工技术方面的书中，半导体的测量方法多是使用指针万用表，很少介绍使用数字万用表的。
数字万用表和指针万用表测量半导体的方法是不同的。
一、二极管数字万用表二极管档开路电压约为2.8V，红表笔接正，黑表笔接负，测量时提供电流约为1mA，显示值为二极管正向压降近似值，单位是mV或V。
硅二极管正向导通压降约为0.3~0.8V。
锗二极管锗正向导通压降约为0.1~0.3V。
并且功率大一些的二极管正向压降要小一些。
如果测量值小于0.1V，说明二极管击穿，此时正反向都导通。
如果正反向均开路说明二极管PN节开路。
对于发光二极管，正向测量时二极管发光，管压降约1.7V左右。
二、三极管三极管有两个PN节，发射节（be）和集电节（bc），按测量二极管的方法测量即可。
在实际测量时，每两个管脚间都要测正反向压降，共要测6次，其中有4次显示开路，只有两次显示压降值，否则三极管是坏的或是特殊三极管（如带阻三极管、达林顿三极管等，可通过型号与普通三极管区分开来）。
在两次有数值的测量中，如果黑表笔或红表笔接同一极，则该极是基极，测量值较小的是集电节，较大的是发射节，因为已判断出基极，对应可以判断出集电极和发射极。
同时可以判断：如果黑表笔接同一极，则三极管是PNP型，如果红表笔接同一极，则三极管是NPN型；压降为0.6V左右的是硅管，压降为0.2V左右的是锗管。
三、可控硅：可控硅阳极与阴极及控制极是开路的，据此可以确定阳极管脚和判断可控硅是否击穿。
可控硅控制极和阴极间也是PN节，但是大功率可控硅控制极和阴极间有一个保护电阻，测量时显示值为电阻上的压降。
四、光耦光耦的一侧是发光二极管，测量时压降约1V左右，另外一侧是三极管，有的只引出c、e，测量正反向均截止，如果三个脚都引出，测量特性同上面三极管（多为NPN管）。
当用一个万用表使二极管正向导通，此时用另外一块万用表测三极管c对e导通压降约为0.15V；断开接二极管的万用表，三极管c对e截止，说明该光耦是好的。
