维修电工实训教案
维修电工实训教程课程设计

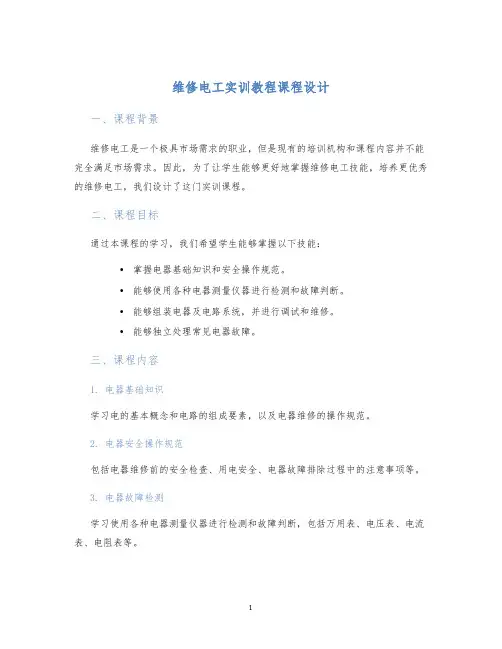

维修电工实训教程课程设计一、课程背景维修电工是一个极具市场需求的职业，但是现有的培训机构和课程内容并不能完全满足市场需求。
因此，为了让学生能够更好地掌握维修电工技能，培养更优秀的维修电工，我们设计了这门实训课程。
二、课程目标通过本课程的学习，我们希望学生能够掌握以下技能：•掌握电器基础知识和安全操作规范。
•能够使用各种电器测量仪器进行检测和故障判断。
•能够组装电器及电路系统，并进行调试和维修。
•能够独立处理常见电器故障。
三、课程内容1. 电器基础知识学习电的基本概念和电路的组成要素，以及电器维修的操作规范。
2. 电器安全操作规范包括电器维修前的安全检查、用电安全、电器故障排除过程中的注意事项等。
3. 电器故障检测学习使用各种电器测量仪器进行检测和故障判断，包括万用表、电压表、电流表、电阻表等。
4. 电路系统组装与调试学习电路系统组装和调试的方法，包括电路元件的选择、电路图的绘制、元件的布局安排和电路板的制作等。
5. 常见电器故障维修学习常见电器故障的判断和维修方法，包括家用电器故障、办公设备故障、工业控制设备故障等。
四、实训步骤1. 电器基础知识的学习在课堂上进行理论学习，并进行电器的分类介绍和应用。
2. 电器安全操作规范的学习学习电器维修前的安全检查、用电安全、电器故障排除过程中的注意事项等。
3. 使用电器测量仪器进行检测和故障判断学习使用万用表、电压表、电流表、电阻表等测量仪器进行电器故障检测。
4. 电路系统组装与调试根据实验指导书，学员将学到的电路元件进行组装，调试实验电路。
5. 常见电器故障的维修按照故障维修步骤，进行实际维修操作。
五、实训设备和材料实训设备和材料主要包括：万用表、电烙铁、电路板及其它材料、各种学员需要维修的电器设备等。
六、总结在本课程中，学生不仅掌握了电器基础知识和安全操作规范，还学会了使用各种电器测量仪器进行检测和故障判断；组装电器及电路系统，并进行调试和维修；独立处理常见电器故障等技能，为以后就业奠定了坚实的基础。
电工维修我实践教学设计(3篇)

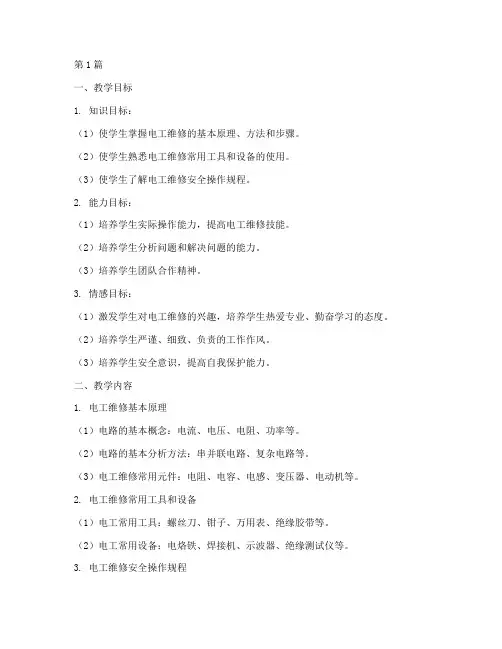

第1篇一、教学目标1. 知识目标：（1）使学生掌握电工维修的基本原理、方法和步骤。
（2）使学生熟悉电工维修常用工具和设备的使用。
（3）使学生了解电工维修安全操作规程。
2. 能力目标：（1）培养学生实际操作能力，提高电工维修技能。
（2）培养学生分析问题和解决问题的能力。
（3）培养学生团队合作精神。
3. 情感目标：（1）激发学生对电工维修的兴趣，培养学生热爱专业、勤奋学习的态度。
（2）培养学生严谨、细致、负责的工作作风。
（3）培养学生安全意识，提高自我保护能力。
二、教学内容1. 电工维修基本原理（1）电路的基本概念：电流、电压、电阻、功率等。
（2）电路的基本分析方法：串并联电路、复杂电路等。
（3）电工维修常用元件：电阻、电容、电感、变压器、电动机等。
2. 电工维修常用工具和设备（1）电工常用工具：螺丝刀、钳子、万用表、绝缘胶带等。
（2）电工常用设备：电烙铁、焊接机、示波器、绝缘测试仪等。
3. 电工维修安全操作规程（1）安全用电原则：不接触低压带电体，不靠近高压带电体。
（2）电工维修操作规程：正确穿戴防护用品，遵守操作规程，确保人身和设备安全。
4. 电工维修实践项目（1）简单电路的连接与调试。
（2）常见故障的排除。
（3）电工设备的维护与保养。
三、教学方法1. 讲授法：讲解电工维修基本原理、方法和步骤。
2. 演示法：演示电工维修常用工具和设备的使用。
3. 实践法：学生动手操作，进行电工维修实践。
4. 案例分析法：分析实际电工维修案例，提高学生分析问题和解决问题的能力。
四、教学过程1. 导入新课通过提问、讨论等方式，引导学生了解电工维修的重要性，激发学习兴趣。
2. 讲解电工维修基本原理讲解电路的基本概念、分析方法、常用元件等，使学生掌握电工维修的基本知识。
3. 演示电工维修常用工具和设备的使用通过实际操作演示，使学生熟悉电工维修常用工具和设备的使用方法。
4. 实践操作（1）简单电路的连接与调试：学生分组进行简单电路的连接和调试，教师巡回指导。
维修电工实训教案
维修电工实训教案一、实训目标：1.掌握电工维修的基本原理和操作技巧；2.熟悉电路故障的排查与维修；3.能够独立处理常见的电器故障。
二、实训内容及步骤：1.实训前准备：a.确保实训场所的安全性，排除安全隐患；b.准备所需工具和设备，如绝缘手套、电流表等；c.确保实训材料的可用性。
2.实训步骤：第一步：理论学习a.介绍电路的基本组成和原理，解释电路故障的可能原因；b.学习电路图的阅读和理解，以及故障排查的一般流程和方法；c.学习常见的电器故障类型和解决方法。
第二步：模拟实验a.根据给定的电路图，模拟电路故障，并记录相关数据；b.学习使用电流表等工具进行测量和检查。
第三步：实际维修a.分组进行实际电器故障维修；b.根据故障现象和测量结果，定位并排除故障；c.记录维修过程和结果。
第四步：反思总结a.回顾实训过程中遇到的问题和解决方法；b.总结经验和教训，提出改进建议。
三、实训评估：1.实训过程中的考核：a.学员的积极性和主动性；b.实验操作的正确性和规范性；c.组内协作和沟通的能力。
2.实训成果的评估：a.维修的准确性和高效性；b.维修记录的完整性和可读性。
四、安全注意事项：1.在实训过程中，要穿戴好个人防护用品，如绝缘手套、安全鞋等；2.注意使用绝缘工具和设备，避免触碰裸露的电线和设备；3.实训场所要保证良好的通风和照明条件，确保学员的安全；4.在实训中，要严格遵守操作规程和安全事故预防措施，确保操作和实训的安全。
维修电工实训教案就是以上所述，通过理论学习、模拟实验和实际维修等具体步骤，使学员能够独立处理常见的电器故障。
同时，实训过程中要注意安全事项，确保学员的安全。
最后，通过实训过程的评估，对学员的综合能力进行评估和提升。
电工维修实例教案模板范文
教学目标：1. 让学生了解电工维修的基本流程和注意事项。
2. 通过实例分析，提高学生解决实际电工问题的能力。
3. 培养学生的安全意识和团队协作精神。
教学重点：1. 电工维修的基本流程。
2. 常见电工故障的维修方法。
3. 维修过程中的安全注意事项。
教学难点：1. 常见电工故障的判断与排除。
2. 维修过程中的安全操作。
教学准备：1. 教学课件或PPT。
2. 实际维修工具及备件。
3. 实际维修现场或模拟实验环境。
教学过程：一、导入1. 引导学生回顾电工基础知识，如电路原理、常用电工仪表等。
2. 提出问题：在实际工作中，如何判断和排除电工故障？二、讲解电工维修基本流程1. 分析电工维修的基本流程，包括：故障现象观察、故障原因分析、故障排除、故障验证等。
2. 结合实际案例，讲解故障现象观察、故障原因分析、故障排除的具体方法。
三、实例分析1. 选择一个实际电工维修案例，展示故障现象、故障原因、维修过程和维修结果。
2. 引导学生分析案例中的故障原因和维修方法，总结经验教训。
四、分组实践1. 将学生分成若干小组，每组提供一个实际维修任务。
2. 小组成员共同分析故障原因，制定维修方案，进行实际维修操作。
3. 教师巡回指导，解答学生疑问，确保维修过程安全、有效。
五、总结与反思1. 各小组汇报维修成果，分享维修过程中的经验教训。
2. 教师点评各小组的维修过程，总结维修过程中的注意事项。
3. 引导学生反思自己在维修过程中的不足，提出改进措施。
六、布置作业1. 完成一份电工维修报告，包括故障现象、故障原因、维修方法、维修结果等。
2. 收集整理维修过程中遇到的问题及解决方法，为下次课程做好准备。
教学反思：本节课通过实例分析、分组实践等方式，使学生掌握了电工维修的基本流程和常见故障的维修方法。
在教学过程中，要注意以下几点：1. 注重理论与实践相结合，提高学生的动手能力。
2. 强调安全意识，确保维修过程安全、有效。
3. 鼓励学生积极参与，培养学生的团队协作精神。
维修电工与实训电工基本操作教案
维修电工与实训-电工基本操作教案一、教学目标1. 知识目标：（1）理解电工基本操作的概念和重要性；（2）掌握电工工具的使用方法和注意事项；（3）熟悉电线电缆的种类和规格；（4）了解电气符号和电路图的阅读方法。
2. 技能目标：（1）能够正确使用电工工具进行基本操作；（2）能够识别电线电缆的种类和规格；（3）能够阅读电气符号和电路图；（4）能够完成简单的电路连接和故障排除。
3. 情感目标：（1）培养对电工职业的兴趣和热情；（2）培养团队合作意识和安全意识；（3）培养自我学习和解决问题的能力。
二、教学内容1. 电工基本操作的概念和重要性；2. 电工工具的使用方法和注意事项；3. 电线电缆的种类和规格；4. 电气符号和电路图的阅读方法。
三、教学重点与难点1. 教学重点：（1）电工工具的使用方法；（2）电线电缆的识别和选择；（3）电气符号和电路图的阅读；（4）电路连接和故障排除的基本技巧。
2. 教学难点：（1）电线电缆的识别和选择；（2）电气符号和电路图的阅读；（3）电路连接和故障排除的技巧。
四、教学方法1. 讲授法：讲解电工基本操作的概念和重要性，介绍电工工具的使用方法和注意事项，讲解电线电缆的种类和规格，介绍电气符号和电路图的阅读方法。
2. 演示法：演示电工工具的使用方法，展示电线电缆的种类和规格，示例阅读电气符号和电路图。
3. 实践操作法：学生分组进行电路连接和故障排除的实践操作，教师指导并进行评价。
4. 小组讨论法：学生分组讨论电工操作中遇到的问题，分享经验和解决方案。
五、教学评价1. 过程性评价：观察学生在实践操作中的表现，评价其对电工工具的使用方法和注意事项的掌握程度，以及对电线电缆的识别和选择的能力。
2. 结果性评价：评估学生在电路连接和故障排除实践操作中的表现，评价其对电气符号和电路图的阅读能力的掌握程度。
3. 学生自我评价：学生对自己的学习过程和成果进行自我评价，反思自己的学习情况和进步。
电工实训教案模板范文及答案
一、课程名称：电工实训二、课时安排：2课时三、教学目标：1. 知识目标：使学生掌握电烙铁的使用方法、焊接技术，熟悉电子产品的安装工艺和生产流程。
2. 能力目标：培养学生动手能力、实际操作能力，提高学生对电子元器件的识别和选用能力。
3. 情感目标：培养学生严谨、细致、团结协作的工作作风。
四、教学内容：1. 电烙铁的正确使用方法2. 焊接技术3. 电子产品的安装工艺4. 电子元器件的识别与选用五、教学重点与难点：1. 教学重点：电烙铁的正确使用方法、焊接技术、电子元器件的识别与选用。
2. 教学难点：焊接技术、电子元器件的识别与选用。
六、教学过程：第一课时一、导入1. 介绍电工实训的目的和意义，激发学生的学习兴趣。
2. 提出本节课的学习内容，让学生了解课程安排。
二、电烙铁的正确使用方法1. 讲解电烙铁的构造和原理。
2. 演示电烙铁的正确使用方法，让学生跟随操作。
3. 学生分组练习，教师巡回指导。
三、焊接技术1. 讲解焊接的原理和注意事项。
2. 演示焊接操作，强调焊接过程中的要点。
3. 学生分组练习焊接，教师巡回指导。
第二课时一、复习与巩固1. 回顾上节课所学内容，检查学生的学习效果。
2. 学生展示焊接作品，教师点评。
二、电子元器件的识别与选用1. 讲解电子元器件的分类、型号、规格和性能。
2. 演示电子元器件的识别方法，让学生跟随操作。
3. 学生分组练习识别电子元器件，教师巡回指导。
三、电子产品安装工艺1. 讲解电子产品的安装工艺和生产流程。
2. 演示电子产品的安装过程，强调安装过程中的要点。
3. 学生分组练习安装电子产品，教师巡回指导。
四、总结与反馈1. 总结本节课所学内容，强调重点和难点。
2. 学生反馈学习过程中的心得体会，教师点评。
七、教学评价：1. 学生对电烙铁使用方法、焊接技术、电子元器件识别与选用等知识的掌握程度。
2. 学生在实训过程中的动手能力、实际操作能力。
3. 学生在学习过程中表现出的严谨、细致、团结协作的工作作风。
电工维修实例教案模板范文
一、教学目标1. 让学生掌握电工维修的基本原则和步骤。
2. 培养学生分析故障原因、解决问题的能力。
3. 提高学生的实际操作技能和团队协作能力。
二、教学内容1. 故障现象描述2. 故障原因分析3. 维修步骤与操作4. 维修后的验收与总结三、教学过程（一）导入1. 教师简要介绍本次实训课程的目的和意义。
2. 引导学生回顾电工维修的基本原则和步骤。
（二）实例分析1. 教师展示故障现象图片或实物，让学生观察并描述故障现象。
2. 学生分组讨论，分析故障原因，提出可能的解决方案。
（三）维修步骤与操作1. 教师讲解维修步骤，强调安全注意事项。
2. 学生按照维修步骤进行操作，教师巡回指导。
3. 学生分组进行实际操作，教师观察并纠正操作中的错误。
（四）维修后的验收与总结1. 学生对维修后的设备进行验收，确保故障已排除。
2. 教师对学生的维修过程进行点评，总结经验教训。
四、教学评价1. 学生对故障现象的描述是否准确。
2. 学生分析故障原因的能力。
3. 学生实际操作技能的掌握程度。
4. 学生团队协作能力的表现。
五、教学反思1. 教师反思教学内容是否满足学生实际需求。
2. 教师反思教学方法和手段是否有效。
3. 教师反思教学过程中的不足，为后续教学提供改进方向。
以下为具体的教学内容：一、故障现象描述1. 学生观察故障现象，描述故障现象。
2. 教师引导学生分析故障现象可能的原因。
二、故障原因分析1. 学生分组讨论，分析故障原因。
2. 教师点评学生分析结果，给出正确答案。
三、维修步骤与操作1. 教师讲解维修步骤，强调安全注意事项。
2. 学生按照维修步骤进行操作，教师巡回指导。
四、维修后的验收与总结1. 学生对维修后的设备进行验收，确保故障已排除。
2. 教师点评学生的维修过程，总结经验教训。
通过以上教学过程，使学生掌握电工维修的基本原则和步骤，提高学生的实际操作技能和团队协作能力，为今后的工作打下坚实基础。
维修电工实训指导书.
维修电工综合实训指导书班级：学生：目录项目1交流电机控制线路安装任务1.1三相异步电动机正反转控制电路的安装调试任务1.2三相异步电动机Y-△降压起动控制线路安装与调试任务1.3三相异步电动机绝缘性测量项目2机床电气故障排除任务2.1CA6140车床电气线路故障排除任务2.2X62万能铣床电气线路故障排除项目3项目3接地电阻的测量项目1交流电机控制线路安装任务1.1三相异步电动机正反转控制电路的安装调试1、能够正确分析三相异步电动机正反转控制电路原理。
2、学会三相异步电动机Y-△降压启动控制接线方法。
4、掌握三相异步电动机正反转控制电路自检方法。
图1.1三相异步电动机正反转控制原理图工作过程分析：（1）、正转控制：KM1自锁触头闭合自锁按下SB2—→KM1线圈通电KM1主触头闭合电动机连续正转KM1联锁触头分断对KM2联锁（2）、反转控制KM1自锁触头分断解除自锁先按SB1—→KM1线圈断电KM1主触头分断电动机断电停转KM1联锁触头恢复闭合解除对KM2联锁KM1自锁触头闭合自锁再按下SB3—→KM2线圈通电KM1主触头闭合电动机连续反转KM2联锁触头分断对KM1联锁停止时：按下SB1—→控制电路断电—→KM1（或KM2）主触头分断—→电动机断电停转四、工艺要求要求按元件布置图固定安装元件。
2、接线要求（1）先布置主电路的导线，再布置控制回路的导线，要求用不同颜色布线，布线时要横平竖直，先内后外，先中间后两边，避免交叉。
（2）电动机的接线端与接线排上出线端的连接。
3、自检方法（1）主电路：万用表打在欧姆档（蜂鸣档），闭合QS开关。
①按下KM1，表笔分别接在L1—U1；L2—V1；L3—W1，显示电阻值（蜂鸣响）。
②按下KM2，表笔接在W2—U2；U2—V2；V2—W2，显示电阻值（蜂鸣响）。
（2）控制电路：万用表打电阻档，表笔分别置于熔断器FU2的1和0位置。
①按下SB2，显示电阻为线圈KM1的电阻。
维修电工与实训常用机床电气控制操作教案
维修电工与实训-常用机床电气控制操作教案第一章：绪论1.1 课程介绍使学生了解本课程的目的、内容、意义，熟悉课程的安排和学习方法。
1.2 机床电气控制概述介绍机床电气控制系统的组成、作用和分类，使学生了解电气控制技术在机床上的应用。
第二章：常用低压电器2.1 低压配电柜及开关介绍低压配电柜的组成、功能及常见开关的使用方法，使学生掌握低压电器的安装与维护。
2.2 接触器讲解接触器的结构、原理、选用和安装，使学生了解接触器在电气控制中的应用。
2.3 继电器介绍继电器的类型、原理、选用和安装，使学生掌握继电器在电气控制中的应用。
第三章：机床电气控制电路分析3.1 电气控制原理讲解电气控制电路的基本原理和分析方法，使学生掌握电气控制电路的解读能力。
3.2 典型机床电气控制电路分析分析常用机床（如车床、铣床、钻床等）的电气控制电路，使学生能够实际分析机床电气控制电路。
第四章：常用机床电气控制设备的安装与调试4.1 电气设备安装工艺要求讲解电气设备安装的基本工艺要求，使学生掌握电气设备安装的技巧。
4.2 机床电气控制设备的调试与维护介绍机床电气控制设备的调试方法和维护注意事项，使学生能够对机床电气控制设备进行调试和维护。
第五章：机床电气控制设备的故障诊断与维修5.1 故障诊断与维修方法讲解机床电气控制设备故障诊断与维修的基本方法，使学生掌握故障诊断与维修的技巧。
5.2 典型机床电气控制设备故障分析与维修分析常用机床电气控制设备的故障原因，讲解故障排除方法，使学生能够独立解决机床电气控制设备的故障问题。
第六章：CNC机床电气控制与维修6.1 CNC机床电气控制基础介绍CNC机床的组成、工作原理和电气控制系统，使学生了解CNC机床电气控制的基本知识。
6.2 CNC机床电气控制系统的故障诊断与维修讲解CNC机床电气控制系统的故障诊断与维修方法，使学生掌握CNC机床电气控制系统的故障排除技巧。
第七章：PLC在机床电气控制中的应用7.1 PLC基础介绍可编程逻辑控制器（PLC）的组成、工作原理和编程软件，使学生了解PLC 的基本知识。
维修电工与实训-常用机床电气控制操作教案
维修电工与实训-常用机床电气控制操作教案第一章：绪论1.1 课程介绍了解本课程的目的和内容，熟悉课程的结构和要求。
理解机床电气控制的基本概念和重要性。
1.2 机床电气控制系统的组成介绍机床电气控制系统的常见组成部分，如电源、控制电器、执行电器等。
解释各组成部分的作用和在机床电气控制中的应用。
第二章：常用控制电路图识读2.1 控制电路图的基本要素学习控制电路图中常用的符号和表示方法。
掌握电路图的阅读方法和步骤。
2.2 常用控制电路图实例分析分析常见的机床控制电路图，如简单的启停电路、正反转电路等。
通过实例讲解控制电路的工作原理和操作方法。
第三章：常用低压电器及功能3.1 低压电器的分类和特点介绍常用低压电器的类型和特点，如开关、接触器、继电器等。
理解低压电器在电气控制系统中的作用。
3.2 常用低压电器的功能及应用详细讲解常用低压电器的功能和工作原理。
分析低压电器在机床电气控制中的应用实例。
第四章：机床电气控制系统的故障排除4.1 故障排除的基本方法和步骤学习故障排除的基本方法和步骤，如观察法、测试法等。
掌握故障排除的技巧和注意事项。
4.2 机床电气控制系统中常见故障的排除实例分析机床电气控制系统中常见的故障原因和排除方法。
通过实例讲解故障排除的思路和操作技巧。
第五章：实训操作5.1 实训设备及工具的使用熟悉实训设备及工具的名称和功能，了解使用方法和注意事项。
学习安全操作规范，确保实训过程的安全。
5.2 实训操作实例根据实际机床电气控制系统，进行接线和调试操作。
掌握实训操作的步骤和技巧，如接线图的识读、电器的安装与调试等。
第六章：常用机床电气控制电路分析6.1 机床电气控制电路的基本原理深入讲解机床电气控制电路的工作原理和逻辑。
理解控制电路中各组件之间的相互关系。
6.2 典型机床电气控制电路分析分析典型机床（如车床、铣床、磨床等）的电气控制电路。
着重讲解电路的功能、操作步骤和故障处理。
第七章：机床电气控制系统的维护与检修7.1 机床电气控制系统的日常维护介绍机床电气控制系统的日常维护内容和注意事项。
维修电工与实训-电工基本操作教案
维修电工与实训-电工基本操作教案一、教学目标1. 知识目标：（1）了解电工基本操作的概念和重要性。
（2）掌握电工工具的使用方法和注意事项。
（3）熟悉电线电缆的分类和选用原则。
（4）理解电路图的阅读和分析方法。
2. 技能目标：（1）能够正确使用电工工具进行基本操作。
（2）能够根据实际情况选择合适的电线电缆。
（3）能够阅读和分析简单的电路图。
3. 情感目标：（1）培养学生的安全意识和责任心。
（2）培养学生的团队合作精神和动手能力。
二、教学内容1. 电工基本操作的概念和重要性2. 电工工具的使用方法和注意事项3. 电线电缆的分类和选用原则4. 电路图的阅读和分析方法三、教学重点与难点1. 教学重点：（1）电工工具的使用方法和注意事项（2）电线电缆的分类和选用原则（3）电路图的阅读和分析方法2. 教学难点：（1）电线电缆的选用原则（2）电路图的阅读和分析方法四、教学方法1. 讲授法：讲解电工基本操作的概念和重要性，电工工具的使用方法和注意事项，电线电缆的分类和选用原则，电路图的阅读和分析方法。
2. 演示法：演示电工工具的使用方法，电线电缆的选用和接线方法，电路图的阅读和分析。
3. 实践操作法：学生分组进行实践操作，巩固所学知识。
五、教学准备1. 教学场地：教室、实验室2. 教学设备：电脑、投影仪、电工工具、电线电缆、电路图、实验设备3. 教学资料：教材、PPT、实验指导书六、教学过程1. 导入新课：通过展示电工操作的实例，引发学生对电工基本操作的兴趣，激发学生的学习热情。
2. 知识讲解：讲解电工基本操作的概念和重要性，电工工具的使用方法和注意事项，电线电缆的分类和选用原则，电路图的阅读和分析方法。
3. 演示操作：演示电工工具的使用方法，电线电缆的选用和接线方法，电路图的阅读和分析。
4. 实践操作：学生分组进行实践操作，巩固所学知识。
教师巡回指导，解答学生疑问。
七、作业布置1. 复习本节课所学知识，整理笔记。
维修电工与实训——电工基本操作教案
维修电工与实训——电工基本操作教案第一部分：引言电工基本操作教案是维修电工学习中的重要教材，旨在培养学生掌握基本的电工操作技能。
本教案将介绍电工基本操作的知识和技巧，包括电路测试、线路连接、设备维修等内容。
通过实训和实践操作，学生能够在维修电工工作中运用所学知识，提高他们的实际操作技能和问题解决能力。
第二部分：电工基本操作的重要性及目标1. 电工基本操作的重要性电工工作中，熟练掌握基本操作是非常重要的。
只有具备基本操作技能，才能高效、准确地完成工作任务，并确保工作质量和安全。
2. 教学目标本教案的教学目标包括但不限于：- 掌握各类电工仪器的使用方法和操作技巧- 熟悉电路测试和故障诊断的原理和方法- 理解电路连接的基本原则和技巧- 学习设备维修的基本步骤和注意事项第三部分：电工基本操作的内容和方法1. 电工仪器的使用方法和操作技巧- 电压表的使用：学习如何正确连接、调整量程和读取电压数值，并注意安全操作规范。
- 钳形电流表的使用：了解正确的接线方法和注意事项，学习如何读取电流数值。
- 绝缘电阻计的使用：熟悉仪器的功能和操作步骤，学会准确测量电路的绝缘阻值。
2. 电路测试和故障诊断的原理和方法- 串联电路的测试：学习如何使用电压表和电路图进行电路的测试和故障排查，掌握常见故障的检修方法。
- 并联电路的测试：了解如何使用电流表和电路图进行并联电路的测试和故障诊断。
- 故障诊断技巧：学习使用电工仪器进行故障诊断的一般方法和步骤，并掌握故障排除的技巧。
3. 电路连接的基本原则和技巧- 线路连接原则：了解线路连接的基本原则和要求，学会正确连接各种电器设备和电源。
- 线路连接技巧：学习使用正确的连接方法和工具，避免线路接触不良、短路等问题。
4. 设备维修的基本步骤和注意事项- 设备维修的步骤：学习设备维修的一般步骤，包括故障排查、拆卸维修、更换零部件等。
- 设备维修的注意事项：熟悉设备维修的安全操作规范，了解维修过程中需要注意的问题和技巧。
维修电工教案
维修电工教案教案一：维修电路故障教学目标：1.了解电路故障的常见原因和类型。
2.学习正确的维修电路故障的方法。
3.增强维修电路的能力。
教学重点：1.熟悉电路故障的常见原因和类型。
2.掌握正确的维修电路故障的方法。
教学难点：1.分辨电路故障的原因和类型。
2.使用正确的方法维修电路故障。
教学准备：1.教学PPT。
2.实验设备和工具。
3.故障电路示例。
4.学生实验报告模板。
教学步骤：Step 1 自我介绍（5分钟）教师简单介绍自己的背景和经验，以及本节课的教学目标和安排。
Step 2 电路故障的常见原因和类型（10分钟）教师通过PPT介绍电路故障的常见原因和类型，如电线短路、断路、电器损坏等。
Step 3 维修电路故障的方法（15分钟）教师讲解维修电路故障的方法，包括以下步骤：1.了解故障现象和排除不必要的疑点。
2.检查主要设备和电源是否正常工作。
3.排除断路和短路故障。
4.使用测试仪器测量电压和电流。
5.根据测试结果判断故障原因和位置。
6.进行必要的维修或更换故障部件。
Step 4 实验演示（15分钟）教师通过实验演示展示维修电路故障的过程和方法，并解释每一步的操作和原理。
Step 5 学生实验（25分钟）学生分组进行实验，根据故障电路示例进行维修。
教师在实验过程中指导和辅助，鼓励学生独立思考和解决问题。
Step 6 总结和讨论（10分钟）教师和学生一起总结本节课的内容和经验，并进行讨论和提问。
教师回答学生的问题并给予评价和建议。
Step 7 课堂作业（5分钟）学生按照教师要求完成实验报告，并交给教师。
教学扩展活动：1.安全防护知识的学习和实践。
2.电路故障排查的实际案例分析。
3.学生自行设定故障电路并进行维修。
教学反思：本节课旨在培养学生维修电路故障的能力，通过实验演示和实践让学生掌握正确的维修方法。
为了提高学生的参与度和积极性，可以适当增加实验和讨论的时间，让学生更加深入地理解和掌握知识。
在教学过程中，要注意引导学生主动思考和解决问题，培养其独立思考和解决问题的能力。
维修电工技师实操教案
维修电工技师实操教案第一章：电工基础理论1.1 电流、电压、电阻的概念及计算1.2 欧姆定律、焦耳定律的应用1.3 串并联电路的特点及计算1.4 电工元件的识别与选用第二章：电工工具与设备2.1 常用电工工具的使用方法与注意事项2.2 电力设备的识别与维护2.3 电缆的敷设与接头制作2.4 电工测量仪器的使用与维护第三章：照明电路的安装与维修3.1 照明电路的基本组成与安装方法3.2 开关、插座的安装与接线3.3 照明设备的选择与安装3.4 照明电路的故障排查与维修第四章：动力电路的安装与维修4.1 动力电路的基本组成与安装方法4.2 电动机的安装与接线4.3 动力设备的选择与安装4.4 动力电路的故障排查与维修第五章：保护装置及其调试5.1 过载保护装置的原理与调试5.2 短路保护装置的原理与调试5.3 接地保护装置的原理与调试5.4 漏电保护装置的原理与调试第六章：变压器与变频器的安装与调试6.1 变压器的工作原理与分类6.2 变压器的安装与维护6.3 变频器的工作原理与功能6.4 变频器的安装与调试方法第七章：PLC编程与控制7.1 PLC的基本工作原理与结构7.2 PLC编程软件的使用与编程方法7.3 PLC控制系统的应用与调试7.4 PLC与其他控制设备的联调与故障排查第八章：电气控制线路的设计与调试8.1 电气控制线路的设计原则与方法8.2 电气元件的选择与安装8.3 电气控制线路的接线与调试8.4 电气控制线路的故障分析与维修第九章：电力电子设备的安装与调试9.1 电力电子器件的识别与选用9.2 电力电子设备的电路原理与结构9.3 电力电子设备的安装与接线9.4 电力电子设备的调试与故障排查第十章：电工安全与防护10.1 电工安全常识与操作规范10.2 电工防护用品的正确使用10.3 电气火灾的预防与应急处理10.4 触电事故的预防与急救处理重点和难点解析本文主要介绍了维修电工技师所需掌握的理论知识和实操技能，涵盖了电工基础理论、电工工具与设备、照明电路的安装与维修、动力电路的安装与维修、保护装置及其调试、变压器与变频器的安装与调试、PLC编程与控制、电气控制线路的设计与调试、电力电子设备的安装与调试、电工安全与防护等十个章节。
维修电工与实训-常用机床电气控制操作教案
维修电工与实训-常用机床电气控制操作教案第一章：概述1.1 课程背景随着我国经济的快速发展，制造业在国民经济中的地位越来越重要。
机床作为制造装备的基础，其性能和质量直接影响到产品的质量和效率。
机床的电气控制是保证机床正常运行的关键环节，本章节将介绍常用机床的电气控制原理及操作方法。
1.2 学习目标（1）了解常用机床的电气控制系统的组成及工作原理；（2）掌握常用机床电气控制设备的操作方法；（3）培养学员对机床电气控制系统的维修能力。
第二章：机床电气控制基础2.1 机床电气控制系统的组成（1）电源部分：为机床提供稳定的电源；（2）控制部分：实现对机床运行过程的自动控制；（3）执行部分：根据控制信号进行相应的动作；（4）辅助部分：为机床提供必要的辅助功能。
2.2 机床电气控制原理以常用的继电器-接触器控制电路为例，介绍机床电气控制原理。
第三章：常用机床电气控制设备3.1 机床电动机（1）交流异步电动机：结构、原理、特性；（2）变频调速电动机：原理、应用。
3.2 控制电器（1）继电器：结构、原理、应用；（2）接触器：结构、原理、应用；（3）开关：结构、原理、应用。
3.3 保护电器（1）熔断器：原理、选用、安装；（2）热继电器：原理、选用、安装；（3）电子保护器：原理、选用、安装。
第四章：机床电气控制线路分析与故障诊断4.1 机床电气控制线路分析方法（1）电气原理图分析；（2）接线图分析；（3）实际运行状态分析。
4.2 机床电气控制线路故障诊断与维修（1）故障诊断方法：直观诊断、仪表诊断、替换诊断；（2）故障维修步骤：查找故障、确定故障原因、排除故障。
第五章：常用机床电气控制操作实训5.1 实训设备及工具（1）机床：车床、铣床、磨床等；（2）电气设备：电源、控制柜、保护电器等；（3）工具：螺丝刀、扳手、万用表等。
5.2 实训内容（1）认识并熟悉实训设备的电气控制系统；（2）学习并掌握实训设备电气控制线路的操作方法；（3）进行电气控制线路的故障诊断与维修实训。
维修电工与实训电工基本操作教案
维修电工与实训-电工基本操作教案第一章：电工基础知识1.1 电工概述介绍电工的定义和分类解释电工工作的主要内容和职责1.2 电工安全知识讲解电工安全的基本原则和注意事项介绍电工安全工具和防护设备的使用方法第二章：电工测量工具与仪器2.1 兆欧表的使用解释兆欧表的作用和原理演示兆欧表的使用方法和注意事项2.2 钳形电流表的使用介绍钳形电流表的功能和特点讲解钳形电流表的使用方法和注意事项第三章：电工基本操作3.1 电线剥皮讲解电线剥皮的工具和技巧演示电线剥皮的操作步骤和注意事项3.2 接线介绍接线的原理和常用方法演示接线的操作步骤和注意事项第四章：电工元件的认识与安装4.1 开关的认识与安装解释开关的作用和分类演示开关的安装方法和注意事项4.2 插座的认识与安装介绍插座的功能和分类讲解插座的安装步骤和注意事项第五章：照明电路的安装与维护5.1 照明电路的基本组成解释照明电路的组成部分和功能讲解照明电路的工作原理5.2 照明电路的安装步骤演示照明电路的安装方法和注意事项解释照明电路的接线规则和技巧第六章：电工工具与设备的使用6.1 电钻的使用介绍电钻的类型和结构讲解电钻的使用方法和注意事项6.2 电锯的使用解释电锯的分类和特点演示电锯的使用步骤和注意事项第七章：电缆的敷设与固定7.1 电缆的类型与规格介绍电缆的分类和用途解释电缆的规格和选择原则7.2 电缆的敷设方法讲解电缆敷设的步骤和技巧演示电缆固定和保护的方法第八章：电动机的认识与维护8.1 电动机的类型与结构解释电动机的分类和工作原理介绍电动机的结构组成8.2 电动机的维护与检修讲解电动机的日常维护和检查方法演示电动机故障排除和简单维修技巧第九章：变压器的认识与使用9.1 变压器的基本原理解释变压器的工作原理和分类介绍变压器的主要参数和特性9.2 变压器的使用与维护讲解变压器的选用和安装方法演示变压器的日常维护和故障处理第十章：综合实训项目10.1 照明电路的改造解析照明电路改造的步骤和注意事项演示照明电路改造的实施过程10.2 电动机控制电路的安装介绍电动机控制电路的组成和功能讲解电动机控制电路的安装方法和步骤10.3 实训总结与评估总结电工实训中的关键技能和知识点评估学生的实训表现和掌握程度重点解析本文主要介绍了维修电工与实训-电工基本操作的教案，内容涵盖了电工基础知识、电工测量工具与仪器、电工基本操作、电工元件的认识与安装、照明电路的安装与维护、电工工具与设备的使用、电缆的敷设与固定、电动机的认识与维护、变压器的认识与使用以及综合实训项目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目一、两地控制电动机顺序启动逆序停止控制电路设计安装与调试一、任务情景在工业生产中常常需要多电机拖动系统，这些工作对象之间具有关联关系。
例如金属切削车床的主轴电机与冷却泵电机之间，要求启动时首先启动冷却泵电机，然后启动主轴电机。
再如启动控制装置，必须首先启动打气泵电机，然后启动其它启动装置，停止时需要首先停止气泵电机，然后停止启动装置。
二、控制电路设计有一两电机拖动系统，要求启动时电动机M1首先启动，延时30秒钟之后，电动机M2自动延时启动。
停止时，电动机M2首先停止，延时30秒钟之后M1自动停止。
1、电路设计方案根据控制要求，可以参考现成的电路，然后加以改造。
从启动的特点上看与大功率电动机降压启动电路相似，只要将Y解法控制的交流接触器控制电动机M1，D型接法的交流接触器控制电动机M2即可。
但是停止电路需要在此基础上进行改造，这需要增加一只中间继电器KA，当按下停止按钮时KA吸合使得控制M2电机的接触器立即释放，同时启动时间继电器用其延时断开的常闭触点切断M2控制的交流接触器吸引线圈的供电即可。
控制电路如下图所示。
2、电路工作原理分析对已经设计完成的电路需要进行理论分析，通过分析可以发现设计中存在的不足。
该电路的工作原理如下：按钮SB1、SB2是分别安装在相距一定距离两地的启动按钮，只要按下其中的任何一个按钮，交流接触器KM1的吸引线圈得电吸合，电动机M1实现立即启动。
KM1吸合后通过KT的常闭触点和KA的常闭触点及KM1的辅助常开触点实现自锁保持。
KM1自保后由于KM2处于断开状态，因此时间继电器KT的吸引线圈得电，延时30秒钟后KT动合触点闭合，KM2吸引线圈得电并自保，电动机M2实现延时启动。
按钮SB3、SB4是停止按钮，在两电动机均与正常运行的情况下，按下任一只停止按钮，中间继电器KA立即吸合自保，立即切断KM2的吸引线圈供电，电动机M2随即停止，使得时间继电器KT的吸引线圈再次得电，延时30秒钟KT的动断触点断开，使得KM1的自保解除，于是KM1释放，电动机M1停止。
当在运行状态任一只电动机出现过载时，其相应的热继电器的常闭触点闭合，使得中间继电器KA吸合自保，完成逆序停止。
三、器件安装及线路规划1、根据电动机的功率容量选择低压电器由于拖动电动机的功率均在4KW以下，因此选用10A的交流接触器能够满足要求。
热继电器则根据M1、M2的额定电流进行选择。
3、导线的选择由于电动机的工作电流较小，主电路使用0.75mm2的绝缘软线，控制电路使用0.5 mm2，控制电路和主电路要使用不同颜色导线。
如主电路用红、黄色，控制电路用兰色或黑色。
4、器件布置要求排列整齐、间隔均匀、安装位置正确。
5、线槽安装呈目字型或者日字型，横屏竖直。
四、线路敷设按照线路图要求导线两端套上线号，电器号、端子号、线号严格按照布线图要求连接。
其主电路布线图如图所示；其控制电路布线图如下图所示：五、通电前检测与调试用万用表检测，主电路应无短路故障，与电源的连接正确。
用万用表检测控制电路电源端应无短路故障后方可通电。
按照电动机的额定电流对热继电器进行整定，使其整定电流等于或者略大于电动机的额定电流。
对时间继电器的延时时间进行整定，可略大于设定要求值。
六、通电检测在关闭电源开关的前提下，先进行电路板负载侧的连接。
然后进行电源侧连接，并注意接好保护线PE。
合上电源开关，稍带一会按启动按钮，观察接触器的动作情况，试验时可将时间继电器的延时时间缩短到10秒左右，观察启动停止的顺序。
然后将延时时间调到规定时间。
用螺丝刀拨动热继电器拨爪，观察电动机的停止情况。
项目要求评分标准得分安全文明生产遵守课堂纪律，态度认真，衣着整洁，不乱扔乱放工具，导线。
以上每项2分，根据情况扣分10分电气安装器件安装整齐、横竖平齐、间隔以上每项2分，10分项目二、电子电路安装调试及维修一、题目及要求电冰箱延时供电、过压、欠压、漏电自动断电保护电路。
给出电路板，画出电路原理图，说明其工作原理及调试方法。
二、原理图画法采用先从电源输入端入手，是一电容降压、桥式整流滤波、二极管并联稳压的的简易稳压电源，输出电压由稳压二极管的参数决定（12V ）。
再从输出端入手，电源经过继电器连接到输出插座上。
继电器线圈有NE555的输出端 图1 电路板PCB 图 3脚直接驱动。
以NE555为核心，查找各引脚连接元件画出电路，是一单稳态延时电路。
查找其它元件画出检测电路。
原理图如图3所示。
一、电路工作原理整个电路功能框图如下：电路分为过压检测、漏电检测、RC 电路、控制继电器K 和OC 输出与非型施密特触发器等几部分组成。
冰箱保护电路PCB 版图当OC 输出与非型施密特与非门的两输入端均为高电平时，输出低电平使得继电器K 吸合，冰箱得到供电。
当两输入端有1个为低电平时，输出高电平使得继电器释放。
当电路初加电时，在没有漏电和电源电压正常的情况下，或非门两输入端均为低电平，因此输出高电平。
但是由于电容C 在电源没有供电的情况下没有电荷积累，因此施密特与非门输出高电平，冰箱没有因为电源来电而立即得电。
随着电源经R 给C 充电，电容两端的电压逐渐升高，当升高到VCC 的2/3以上时，施密特与非门输出低电平，使得继电器吸合，冰箱的得到供电。
对该电路进行分析的微分方程：c cCC u dtdu RC V +=，解方程得：eRCt CC c A V u -+=带入初始条件：0)0(==t u c ；所以得：)1(eRCtCC c V u --=当：CC c V u 32=时，有e RC t-=31所以：e RC t-=31 RC RC t 1.131ln =-=电路启动后，如果过压检测与漏电检测有其1为高电平，则或非门输出低电平，与非型施密特触发器输出高电平使得继电器释放。
经过读板后绘出电路如图3所示：电路如图所示 图3 测绘的电路原理图电路中的施密特与非门由时基集成电路NE555及周围元件构成，或非门由三极管VT 、二极管VD8和电阻RP2构成。
二极管VD1、电阻R1、电容C3等构成过压检测电路，VD10、R4、R3、C5等构成漏电检测电路。
电路中R6=2.7M ，电容C6=100u ，由此计算出延时时间达4.5分钟，满足要求。
电路的工作原理如下：电容C1起到降压限流的作用，由于电容几乎没有损耗，而且具有可靠性较高的优点，因此在没有隔离要求的情况下采用，但是要注意必须按照要求连接火线和零线，否则容易触电。
二极管VD2~VD5构成桥式整流电路经过稳压二极管VD6稳压电容C2滤波，构成简易的并联式稳压电源。
电路中的R6、C6即为框图中R 、C 。
OC 输出施密特与非门电路由时基集成电路NE555及附属元件构成，其特点是回差电压为VCC/3，上限电压2VCC/3，下限电压VCC/3。
在电源电压正常且没有漏电的情况下，三极管VT 截止，NE555的2脚电压大于VCC/3，初加电时C6没有得到充电，因此2脚电位很低，NE5553脚输出高电平，经电阻R6给电容C6充电，其两端电压缓缓上升，当上升2VCC/3时，触发内部的RS 触发器，NE555的3脚跳变为低电平，继电器K 吸合冰箱得到供电。
此后电容C6经7脚内部放电管则迅速放电，放电结束C6两端的电压为0，为下次重启做准备。
如果启动后三极管VT 保持截止，则继电器K 维持吸合。
电路中R6=2.7M ，电容C6=100u ，由此计算出延时时间为4.5分钟，实际上由于电容存在泄漏电阻和NE555的6、7脚对地泄漏电阻存在，因此实际延时时间略小于计算值，但是偏差小于10%。
或非门由二极管VD8、电阻RP2及三极管VT 构成。
漏电检测电路由二极管VD10、电阻R5、R4和电容C5构成，当冰箱发生漏电时，冰箱外壳连接的保护线PE 出现较高的电压，此电压经过VD10整流C5滤波后在电阻R3两端产生压降，当其压降高于1.2V 时，三极管VT 饱和，K 随即释放，实现了漏电保护。
过压检测电路由二极管VD1、电阻R1、电容C3、半可变电阻RP1构成，C3两端的电压与电阻R1、RP1及电源输入电压有关，可按照：11145.03RP R Rp UV c +=计算。
三极管VT 的集电极输出电压为VCC/3时的集电极电流为：533/R VCCI VCC VCE C == 此时所需的基极电流为：25333/RP V V R VCCI BE C VCC VCE b-=⨯==β因此调节RP2可以改变VT 集电极电位，从而实现了过压保护的整定，根据实际要求输入电压达到250V 时实时保护。
欠压检测由半可变电阻RP1构成，调节RP1可以改变NE555的2脚电位，当2脚电位低于VCC/3时，NE555的3脚输出高电平使得K 释放，从而实现欠压保护。
根据实际情况当店员输入电压低于190V 时应该断电保护。
二、电路调试及元件极性及标示1、电路中二极管VD1~VD5及VD10为1N4004或者1N4007二极管，采用黑色小型塑料封装，其参数是正向最大平均电流1A ，最高反向工作电压分别为400V 、1000V 。
表示方法采用负极标示法，有白色色环的一端为负极。
2、二极管VD7~VD9为小功率开关二极管1N4148，正向平均最大电流100mA ，反向电压60V ，采用小型玻璃封装，其尺寸仅有1N4148的一半，采用负极标示法，有黑色色环的一端为负极。
3、VD6为稳压二极管，额定电压12V ，最大允许反向电流40mA ，额定功率0.5W 。
采用小型玻璃封装，负极标示法，有黑色圆环的为负极。
4、发光二极管LED1（绿色）、LED2（红色），长脚是正极短脚为负极。
如图所示。
5、三极管的极脚辨认 三极管VT 采用韩国产（或者韩资企业）S9013，为NPN 型小功率硅三极管。
P CM =300mW ，引脚如图所示。
6、电解电容极性辨认电解电容用于脉动直流电路，其正极电位必须始终高于负极电位，否则电容会出现放炮现象。
铝电解电容器采用负极标示法，负极一侧标有负号。
未使用过的电解电容器的长引脚为正极，短引脚为负极。
6、 集成电路引脚辨认如图所示为NE555时基集成电路的引脚排布图。
三、电路安装及焊接元件安装分为立式安装和卧式安装，立式安装密度高，卧式安装操作比较方便。
焊接前首先观察烙铁头上焊锡融化情况，可以摆动烙铁看焊锡流动情况。
选择烙铁与焊接引脚的接触面，以便于将热量尽快传递到被焊部位上，然后将焊锡丝与烙铁及引脚接触，使得焊锡融化流到适当位置上。
一个焊点需要3~4秒钟的时间。
一个良好的焊点应该光亮，圆整，没有毛刺。
否则可能出现虚焊或者假焊。
四、电路调整接入自耦变压器，注意火线零线不能接错。
当输入电压降低到180V时，调节半可变电阻RP1，使得NE5552脚电位等于Vcc/3，使得NE555输出高电平，继电器释放实现欠压保护。
