发电机转子接地
发电机转子接地保护原理
发电机转子接地保护原理发电机转子接地保护是一种重要的电力设备保护措施，其原理是通过对发电机转子进行接地保护，确保设备的安全运行和人身安全。
本文将从发电机转子接地保护的原理、作用、保护装置和应用等方面进行介绍。
一、原理发电机转子接地保护的原理是基于电气设备的接地原理。
在正常情况下，发电机转子是绝缘的，与地之间不存在直接的电流通路。
而当发电机转子出现漏电故障时，故障电流会通过接地路径流向地面，形成接地电流。
发电机转子接地保护通过检测接地电流的存在与否，判断转子是否存在漏电故障，从而实现对设备的保护。
二、作用发电机转子接地保护的主要作用是：1. 避免漏电引起的设备损坏：当发电机转子出现漏电故障时，接地保护装置能够及时检测到接地电流的存在，并迅速切断电源，防止漏电引起的设备损坏。
2. 保护人身安全：漏电电流会导致设备带电，存在触电的危险。
通过及时切断电源，发电机转子接地保护能够保护人身安全，避免触电事故的发生。
三、保护装置发电机转子接地保护通常由以下几个主要部分组成：1. 接地电流检测装置：用于检测发电机转子的接地电流。
通常采用电流互感器进行检测，将接地电流信号转化为电压信号。
2. 比较器：将接地电流信号与设定值进行比较，当接地电流超过设定值时，触发保护装置动作。
3. 断路器：一旦接地电流超过设定值，断路器会迅速切断电源，防止接地电流继续流向地面。
四、应用发电机转子接地保护广泛应用于各种类型的发电机组，包括水轮发电机组、汽轮发电机组和柴油发电机组等。
在发电机运行过程中，定期检查和测试发电机转子接地保护装置的性能，确保其正常工作，是保证设备和人身安全的重要措施。
总结：发电机转子接地保护是一种重要的电力设备保护措施，通过对发电机转子进行接地保护，能够有效避免漏电引起的设备损坏和触电事故的发生。
其原理是基于电气设备的接地原理，通过检测接地电流的存在与否，判断转子是否存在漏电故障。
发电机转子接地保护通常由接地电流检测装置、比较器和断路器等部分组成。

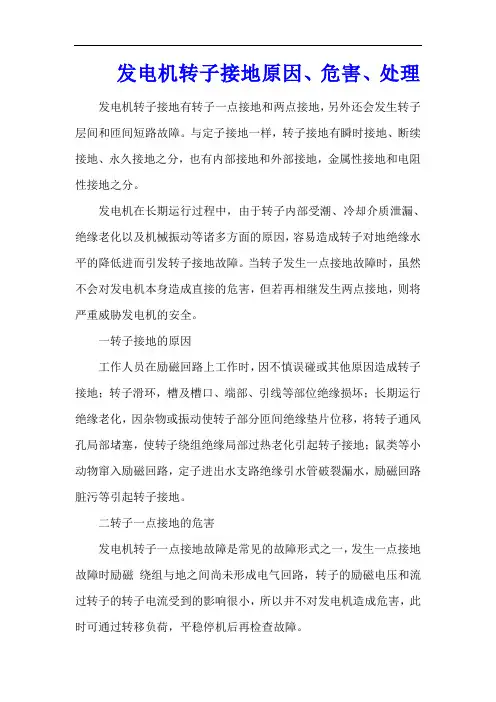

发电机转子接地原因、危害、处理
发电机转子接地原因、危害、处理发电机转子接地有转子一点接地和两点接地，另外还会发生转子层间和匝间短路故障。
与定子接地一样，转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。
发电机在长期运行过程中，由于转子内部受潮、冷却介质泄漏、绝缘老化以及机械振动等诸多方面的原因，容易造成转子对地绝缘水平的降低进而引发转子接地故障。
当转子发生一点接地故障时，虽然不会对发电机本身造成直接的危害，但若再相继发生两点接地，则将严重威胁发电机的安全。
一转子接地的原因工作人员在励磁回路上工作时，因不慎误碰或其他原因造成转子接地；转子滑环，槽及槽口、端部、引线等部位绝缘损坏；长期运行绝缘老化，因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地；鼠类等小动物窜入励磁回路，定子进出水支路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。
二转子一点接地的危害发电机转子一点接地故障是常见的故障形式之一，发生一点接地故障时励磁绕组与地之间尚未形成电气回路，转子的励磁电压和流过转子的转子电流受到的影响很小，所以并不对发电机造成危害，此时可通过转移负荷，平稳停机后再检查故障。
三转子两点接地的危害1、破坏发电机气隙磁场的对称性，使气隙磁场发生畸变，气隙磁通失去平衡，引起发电机剧烈振动，使电机损坏、无功出力降低。
汽轮发电机励磁回路两点接地还可引起轴系和汽机磁化，后果严重。
若装有横差保护，还会引起其误动，因此，转子一点接地保护动作后要将横差保护加上一个短的延时，防止误动。
2、两点接地造成非短路的绕组电流增大，如果流过转子本体的短路电流大( 通常以1500 A 为界限)，热效应烧损转子的同时还会使转子发生缓慢变形，造成偏心增大，加剧振动。
另外，还可能损坏其他励磁装置，导致失磁故障，危及发电机和系统的安全。
为确保发电机的安全运行，当发电机转子绕组发生一点接地时，应发出信号，运行人员立刻进行处理；若发生两点接地应立即停止发电机的运行。

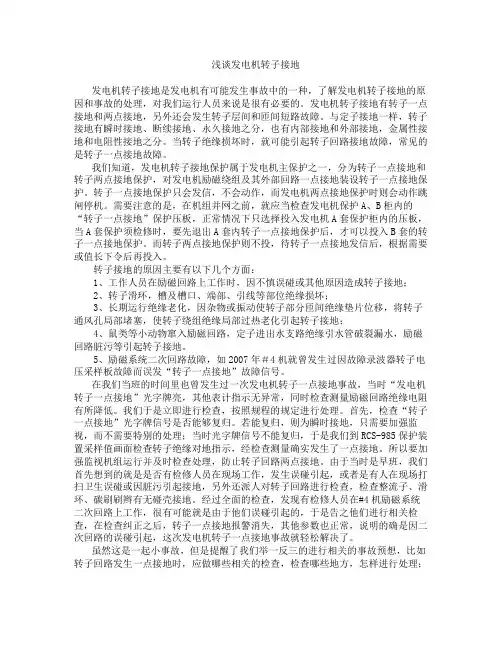

浅谈发电机转子接地
浅谈发电机转子接地发电机转子接地是发电机有可能发生事故中的一种，了解发电机转子接地的原因和事故的处理，对我们运行人员来说是很有必要的。
发电机转子接地有转子一点接地和两点接地，另外还会发生转子层间和匝间短路故障。
与定子接地一样，转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。
当转子绝缘损坏时，就可能引起转子回路接地故障，常见的是转子一点接地故障。
我们知道，发电机转子接地保护属于发电机主保护之一，分为转子一点接地和转子两点接地保护，对发电机励磁绕组及其外部回路一点接地装设转子一点接地保护。
转子一点接地保护只会发信，不会动作，而发电机两点接地保护时则会动作跳闸停机。
需要注意的是，在机组并网之前，就应当检查发电机保护A、B柜内的“转子一点接地”保护压板，正常情况下只选择投入发电机A套保护柜内的压板，当A套保护须检修时，要先退出A套内转子一点接地保护后，才可以投入B套的转子一点接地保护。
而转子两点接地保护则不投，待转子一点接地发信后，根据需要或值长下令后再投入。
转子接地的原因主要有以下几个方面：1、工作人员在励磁回路上工作时，因不慎误碰或其他原因造成转子接地；2、转子滑环，槽及槽口、端部、引线等部位绝缘损坏；3、长期运行绝缘老化，因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地；4、鼠类等小动物窜入励磁回路，定子进出水支路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。
5、励磁系统二次回路故障，如2007年＃4机就曾发生过因故障录波器转子电压采样板故障而误发“转子一点接地”故障信号。
在我们当班的时间里也曾发生过一次发电机转子一点接地事故，当时“发电机转子一点接地”光字牌亮，其他表计指示无异常，同时检查测量励磁回路绝缘电阻有所降低。
我们于是立即进行检查，按照规程的规定进行处理。
首先，检查“转子一点接地”光字牌信号是否能够复归。
发电机转子接地保护原理综述综述0824
发电机转子接地保护原理综述发电机转子绝缘损坏时引起的励磁回路接地故障是常见的故障，据统计，1999年全国100MW及以上发电机发生转子接地故障九次，占发电机本体故障的30％，可见转子接地保护对于保护发电机本体遭受更大的损害有非常重要的意义。
在研制保护装置之前，首先要了解发电机转子接地保护原理。
发电机转子接地保护分为一点接地保护和两点接地保护两种。
本文主要分析了各种保护的基本原理，它们的优缺点以及改进。
一、转子一点接地保护发电机转子一点接地保护方法主要有电桥法，叠加直流电压法，叠加交流电压法（主要是导纳法），乒乓法。
下面分别介绍他们的工作原理及优缺点。
（一）电桥法图1－1电桥式一点接地保护原理图 (a)正常情况下；（b ）经过渡电阻一点接地利用电桥原理构成的一点接地保护，其原理图如图1－1所示。
(a),(b)分别是正常情况和一点接地情况下的原理图。
集中电阻y R 表示绕组对地绝缘分布电阻。
励磁绕组LE 的电阻构成构成电桥的两个臂，外接电阻R1和R2 构成另外两个臂。
正常情况下，调节电阻R1和R2，使流过继电器J 的不平衡电流最小，使继电器的动作电流大于这一不平衡电流。
当一点经过渡电阻接地后，电桥失去平衡，此时继电器的动作。
电流的大小决定于k 点的位置以及过渡电阻Rf 的大小。
当电流大于继电器J 的动作电流时，继电器动作。
当励磁绕组的正端或负端发生接地故障时，这种保护装置的灵敏度很高，然而，当故障点位于励磁绕组中点附近时，即使是金属性接地，保护装置也不能动作。
这是电桥法的根本缺陷。
为了消除这一缺陷，在电桥的1R 臂中串接一只非线性电阻f R 。
非线性电阻0f R u i α-=，其中α是常数，当电压0u 升高，电流i 非线性地增加，电阻f R 下降;反之，则f R 上升。
因此，串接这个非线性电阻后，电桥的平衡条件会随着励磁电压的改变而变化。
在某一电压下的死区，在另一电压下变为动作区，从而减小了拒动的几率。
发电机转子接地处理
发电机转子接地处理步骤如下：
1. 当转子一点接地保护报警时应立即查明接地性质和位置，如确认系励磁回路接地需停机才能处理或接
地在转子回路时，应加强监视并投入转子两点接地保护，尽快申请停机处理。
2. 如果是发电机内部稳定的金属性接地故障，应立即停机处理。
3. 如果发电机的转子电流，发电机振动明显增加应判断为发电机转子绕组匝间短路，此时应立即降低机
组负荷，使振动和转子电流不致超限，并尽快申请停机处理。
4. 检查发电机大轴接地碳刷接触是否接地良好或断线。
5. 检查励磁设备工作环境是否恶化，有无受潮。
6. 通知检修采取措施测量转子正、负极对地电压（需取下转子电压的保险或打开发变组保护中转子一点
接地的转子电压线，但打开后转子一点、两点接地保护均自动退出），测量完毕立即恢复。
7. 若确认励磁回路绝缘电阻降低时，应对有关回路进行详细的外观检查，若查出接地故障在励磁回路时
应尽快设法排除。

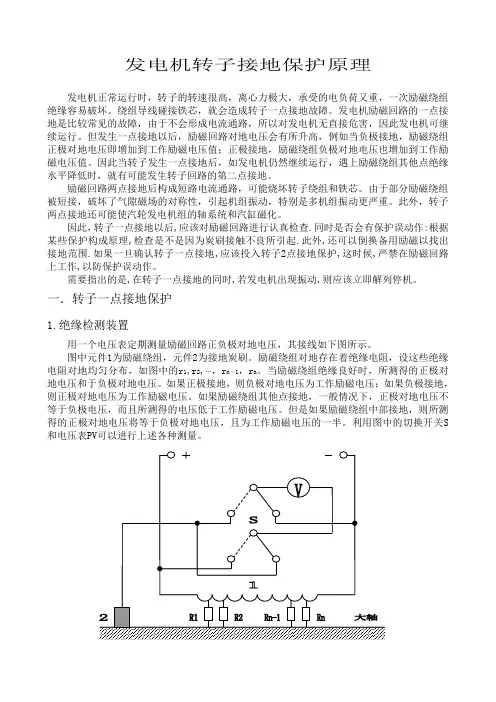

转子接地保护原理
发电机转子接地保护原理发电机正常运行时，转子的转速很高，离心力极大，承受的电负荷又重，一次励磁绕组绝缘容易破坏。
绕组导线碰接铁芯，就会造成转子一点接地故障。
发电机励磁回路的一点接地是比较常见的故障，由于不会形成电流通路，所以对发电机无直接危害，因此发电机可继续运行。
但发生一点接地以后，励磁回路对地电压会有所升高，例如当负极接地，励磁绕组正极对地电压即增加到工作励磁电压值；正极接地，励磁绕组负极对地电压也增加到工作励磁电压值。
因此当转子发生一点接地后，如发电机仍然继续运行，遇上励磁绕组其他点绝缘水平降低时，就有可能发生转子回路的第二点接地。
励磁回路两点接地后构成短路电流通路，可能烧坏转子绕组和铁芯。
由于部分励磁绕组被短接，破坏了气隙磁场的对称性，引起机组振动，特别是多机组振动更严重。
此外，转子两点接地还可能使汽轮发电机组的轴系统和汽缸磁化。
因此，转子一点接地以后,应该对励磁回路进行认真检查.同时是否会有保护误动作:根据某些保护构成原理,检查是不是因为炭刷接触不良所引起.此外,还可以倒换备用励磁以找出接地范围.如果一旦确认转子一点接地,应该投入转子2点接地保护,这时候,严禁在励磁回路上工作,以防保护误动作。
需要指出的是,在转子一点接地的同时,若发电机出现振动,则应该立即解列停机。
一．转子一点接地保护1.绝缘检测装置用一个电压表定期测量励磁回路正负极对地电压，其接线如下图所示。
图中元件1为励磁绕组，元件2为接地炭刷。
励磁绕组对地存在着绝缘电阻，设这些绝缘电阻对地均匀分布，如图中的r1,r2,…，r n－1，r n。
当励磁绕组绝缘良好时，所测得的正极对地电压和于负极对地电压。
如果正极接地，则负极对地电压为工作励磁电压；如果负极接地，则正极对地电压为工作励磁电压。
如果励磁绕组其他点接地，一般情况下，正极对地电压不等于负极电压，而且所测得的电压低于工作励磁电压。
但是如果励磁绕组中部接地，则所测得的正极对地电压将等于负极对地电压，且为工作励磁电压的一半。
发电机转子接地故障及其原因和处理方法
发电机转子接地故障及其原因和处理方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在发电机的正常运行过程中，转子接地故障是一种常见的问题，如果不及时发现和处理，可能会对发电机的安全运行产生严重影响。
转子接地保护原理
发电机转子接地保护原理发电机正常运行时,转子的转速很高，离心力极大，承受的电负荷又重，一次励磁绕组绝缘容易破坏。
绕组导线碰接铁芯，就会造成转子一点接地故障。
发电机励磁回路的一点接地是比较常见的故障,由于不会形成电流通路，所以对发电机无直接危害，因此发电机可继续运行。
但发生一点接地以后，励磁回路对地电压会有所升高，例如当负极接地，励磁绕组正极对地电压即增加到工作励磁电压值;正极接地，励磁绕组负极对地电压也增加到工作励磁电压值。
因此当转子发生一点接地后，如发电机仍然继续运行，遇上励磁绕组其他点绝缘水平降低时，就有可能发生转子回路的第二点接地。
励磁回路两点接地后构成短路电流通路，可能烧坏转子绕组和铁芯。
由于部分励磁绕组被短接，破坏了气隙磁场的对称性，引起机组振动，特别是多机组振动更严重。
此外,转子两点接地还可能使汽轮发电机组的轴系统和汽缸磁化。
因此，转子一点接地以后，应该对励磁回路进行认真检查。
同时是否会有保护误动作:根据某些保护构成原理,检查是不是因为炭刷接触不良所引起.此外,还可以倒换备用励磁以找出接地范围.如果一旦确认转子一点接地，应该投入转子2点接地保护,这时候,严禁在励磁回路上工作,以防保护误动作。
需要指出的是,在转子一点接地的同时，若发电机出现振动,则应该立即解列停机。
一．转子一点接地保护1.绝缘检测装置用一个电压表定期测量励磁回路正负极对地电压，其接线如下图所示。
图中元件1为励磁绕组，元件2为接地炭刷。
励磁绕组对地存在着绝缘电阻，设这些绝缘电阻对地均匀分布,如图中的r1,r2,…，r n－1，r n。
当励磁绕组绝缘良好时,所测得的正极对地电压和于负极对地电压.如果正极接地，则负极对地电压为工作励磁电压；如果负极接地，则正极对地电压为工作励磁电压。
如果励磁绕组其他点接地,一般情况下，正极对地电压不等于负极电压，而且所测得的电压低于工作励磁电压。
但是如果励磁绕组中部接地，则所测得的正极对地电压将等于负极对地电压，且为工作励磁电压的一半。
发电机转子两点接地故障分析与处理
发电机转子两点接地故障分析与处理发电机转子两点接地故障分析与处理一、概述发电机转子两点接地是发电机电气系统中常见的故障之一，它是指发电机转子绝缘出现故障，导致转子出现电气接地，而且接地位置存在两个或者更多的接地点。
这种故障不仅会降低发电机的工作效率，而且会对整个电力系统造成严重的影响。
本文将对该故障进行分析，并提出处理方法。
二、分析发电机转子两点接地故障多数情况下是由以下几个原因导致的：1、转子绝缘老化或损坏：在使用过程中，由于时间的推移和环境的影响，发电机转子的绝缘容易出现老化或损坏。
一旦绝缘损坏，就会导致转子电气接地；2、绝缘材料品质不好：发电机转子的绝缘材料质量对于转子的使用寿命和故障率有着很大的影响。
如果使用的绝缘材料品质不好，那么转子的绝缘就会很容易出现故障；3、转子绝缘处理不当：在制造和维护过程中，如果对于转子绝缘的处理不当，就会造成绝缘的损坏或老化。
以上三种情况是导致发电机转子两点接地故障出现的主要原因。
当发现发电机转子出现两点接地的时候，需要进行及时的处理，否则会对整个电气系统造成极大的危害。
三、处理如果发现发电机转子出现两点接地故障，需要及时进行处理。
以下为处理方法：1、排除故障原因，并进行绝缘查找：在发现故障的情况下，首先需要进行排除故障原因，并进行绝缘查找。
通过找到故障和绝缘的具体位置，可以进行有针对性的处理；2、局部修复：如果发现转子的绝缘材料只是局部有问题，那么就可以对局部进行修复，并重新进行绝缘处理。
这样可以使得发电机在一定的寿命内继续使用；3、更换整个转子：如果发现转子的绝缘已经损坏太严重，无法进行彻底的修复，那么就需要更换整个转子。
虽然会造成一定的成本，但是可以避免因为绝缘老化引起的多次故障。
以上是针对于发电机转子两点接地故障的处理方法。
在处理的时候需要特别注意，如果不正确处理，会对整个电气系统造成极大的影响。
因此必须进行认真的调查和维修处理。
四、总结发电机转子两点接地故障是发电机电气系统中常见的故障之一，导致该故障的原因多种多样。
发电机转子一点接地保护试验方法
发电机转子一点接地保护试验方法嘿，朋友们！今天咱来聊聊发电机转子一点接地保护试验方法，这可太重要啦！
你想想啊，就好比一辆汽车，要是轮胎出了问题，那还能跑得稳吗？这发电机转子就好比汽车的关键部件呀！那咱怎么进行这个试验呢？
首先呢，准备工作得做好！就像你出门得先收拾好东西一样。
得把该准备的仪器啥的都准备齐全喽。
比如，那测试仪表，就得跟咱战士手里的枪似的，得靠谱！然后呢，按照步骤一步一步来。
这可不能马虎，你说要是哪步错了，那不就跟走迷宫走错路似的，得绕一大圈才能回来呀！
在进行试验的时候，咱得瞪大了眼睛，仔细盯着那些数据和变化。
这不就跟侦探找线索一样嘛，一点细节都不能放过！哎呀，要是不小心疏忽了，那可不得了哇！
总的来说，发电机转子一点接地保护试验方法可得认真对待，这关乎着整个系统的稳定和安全呀，咱可不能掉以轻心呐！。
发电机转子接地故障处理
发电机转子接地故障处理
发电机转子接地有一点接地和两点接地，另外还会发生转子层间和匝间短路故障。
转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。
1.转子接地的原因：
1) 工作人员在励磁回路上工作，因不慎误碰或其他原因造成转子接地。
2) 转子滑环绝缘损坏、转子槽口绝缘损坏、转子槽绝缘和端部绝缘损坏、转子引线绝缘损坏等引起接地。
3) 长期运行绝缘老化、因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地。
4) 鼠类等小动物窜入励磁回路，定子进出水之路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。
2.转子接地的现象：
转子回路一点接地时，因一点接地形不成电流回路，故障点无电流通过，励磁系统仍保持正常状态，不影响机组的正常运行。
看转子接地信号能否复归，若能复归则为瞬时接地，若不能复归，则用万用表测量转子正负极对地电压，如发现某极对地电压降为零，另一极对地电压升至全电压，说明确实发生了一点接地。
3.转子接地的处理：
1) 检查励磁回路是否有人工作，如系工作人员引起，应予纠正。
2) 检查励磁回路各部位有无明显损伤或因脏污接地，若因脏污接地应进行吹扫。
3) 对有关回路进行详细外部检查，必要时轮流停用整流柜，以判明是否由于。
发电机转子一点接地保护原理
发电机转子一点接地保护原理
发电机转子一点接地保护原理是指通过将发电机的转子中的一点与地连接，从而形成一条低阻抗的回路，使得转子上的任何电势发生偏移时，能够迅速将电流通过接地回路释放，减少电流通过机壳等重要部分的可能性，保护设备和人员的安全。
具体原理如下：
1. 在正常工作状态下，发电机转子的电势与地电势相等，并且电阻非常高，几乎没有电流通过。
2. 当转子发生故障或电势偏离时，如出现绝缘击穿或转子上有电势泄漏等情况，会导致电势到达接地点，形成回路。
3. 通过接地回路，电流会尽快通过接地装置释放到地中，减少电流通过机壳等重要部分的可能性。
4. 同时，接地回路的存在也能迅速引导电势泄漏的故障信号，使系统能够及时切断功率，保护设备和人员的安全。
总之，发电机转子一点接地保护原理通过将转子中的一点与地连接，形成回路，使电势偏离能够迅速释放。
这种保护措施可以保护设备和人员的安全，防止电势泄漏对系统造成损害。
发电机转子接地的现象以及处理
发电机转子接地的现象以及处理
1、发电机转子一点接地（保护投信号）
现象：
发电机“转子回路一点接地”光字亮；
发电机转子电压表正或负对地指示升高。
处理：
对转子回路进行详细检查。
清扫集电环及碳刷，检查轴电刷是否松动，联系继二次班人员到现场检查保护装置。
如确认为轴电刷松动脏污等引起，应及时处理，处理时请示总工，退出转子一点、两点接地保护，防止保护误动跳机，处理时，做好防范措施，防止造成转子接地。
确认转子接地后，汇报值长，联系二次班，检查投入转子两点接地保护。
当发电机的转子绕组发生一点接地时，应立即查明故障点与性质，如为外部接地（如集电环及碳刷接地等），应立即排除故障点，如为内部系稳定性的金属接地，应立即申请停机处理。
查找过程中，加强对发电机转子电流、电压的监视，同时监视发电机出风温度及机组振动情况，发现异常及时请示值长停机处理。
2、发电机转子两点接地
现象：
转子回路电流增大；转子电压和无功降低，发电机及厂用电电压降低；机组可能剧烈振动；两点接地保护投入时，发电机跳闸并发出报警，光子牌亮。
处理：
如果发电机已跳闸，复位控制开关，检查厂用电备自投是否成功，若不成功，手动合闸。
若两点接地保护未投入或拒动，立即联系汽机打闸或拉开主开关、灭磁开关，手动解列发电机；
将发变组转检修，联系维护检查；彻底查明发电机转子接地原因。
运行发电部
二零一二年一月二十日。
发电机转子接地的原理
发电机转子接地的原理发电机是一种将机械能转化为电能的装置。
在发电机运行时，为了确保其安全可靠地工作，对发电机的各个部件进行绝缘处理是非常重要的。
其中，发电机转子的绝缘措施之一就是接地。
发电机转子接地的原理主要是通过将转子接地与地面形成电位差，使得电流能够顺利通过地面流回地极，从而起到保护作用。
一、接地的必要性在正常情况下，发电机转子内部的绝缘系统是良好的，可以有效地隔离电流。
然而，某些因素可能导致转子绝缘性能下降，例如湿气侵入、绝缘材料老化或机械损伤等。
如果不采取措施，这些异常因素可能引发转子电压升高，进而对设备和人身安全造成威胁。
为了避免由于转子电压升高引起的意外事故，接地就变得尤为重要。
通过接地，可以将转子内部的电压迅速释放到地面，从而保护设备及人员的安全。
二、接地方式1. 直接接地直接接地是指将发电机转子直接与地面接触，通过接地装置将转子的电压导入地下。
具体操作包括将一个或多个金属接地极插入土壤中，再通过导线与发电机转子连接。
这样一来，转子上的电流就能顺利地通过地下的金属接地极流回地面。
直接接地方法有一定的局限性，主要表现在以下几个方面：- 当土壤电阻率较高时，直接接地的效果不佳，可能导致无法将转子上的电流有效导入地面。
- 直接接地可能存在电流过大的问题，特别是在发电机容量较大的情况下，电流过大会对设备产生不利影响。
- 直接接地无法处理带电体可能与接地体之间的电位差，即不能完全防止电击。
2. 规定接地电阻为了解决直接接地方法存在的问题，规定接地电阻方法被引入。
根据规定，转子接地电阻应满足一定的数值范围，以限制电流通过。
当接地电阻过大时，可能导致电流无法及时流回地面；而当接地电阻过小时，电流过大可能会对设备产生危害。
通过采用规定接地电阻方法，可以：- 提高接地的可靠性，确保电流能够顺利通过地面流回地极。
- 避免电流过大对设备的损害。
- 有效防止电击危险，保护人身安全。
三、接地系统的组成发电机转子接地系统由以下几个组成部分构成：1. 接地极杆：接地极杆是插入土壤中的金属杆，它负责将转子电流导入地面。
发电机转子接地的原理
发电机转子接地的原理发电机转子接地是通过将转子与地电极相连，建立电流回路的一种操作。
它通常用于保护电力系统中的发电机设备，以防止因绝缘破坏或其他故障而导致电流通过转子及其他机械和设备。
下面将详细介绍发电机转子接地的原理。
发电机是由旋转的磁场和定子产生的电流相互作用产生电能的装置。
在常规情况下，发电机的转子绝缘良好，不与地电极或其他金属结构相连。
但是，在某些情况下，例如绝缘破坏、对地电压暂态等问题，转子可能会与地电极之间形成电流通路。
这时，如果没有采取有效的措施，这种电流就可能对转子和其他设备产生不利影响，甚至导致设备损坏。
转子接地的原理就是将转子与地电极之间建立一个低阻抗的电流回路，使电流能够通过这个回路流向地，从而避免通过机械和设备。
通过接地，电流将沿着接地装置进入地下，减小对设备和人员的危害。
一种常见的转子接地方法是使用接地刷。
接地刷由导电材料制成，安装在转子上靠近转子轴承的位置。
当转子与地电极之间存在电压时，接地刷就会紧密接触转子表面，并通过导电材料将电流引向地。
接地刷的材料通常是低电阻率的金属，如铜或银，以确保电流能够流动到地。
另一种常见的方法是使用接地装置，如电阻接地器或电感接地器。
这些装置可将转子与地电极之间的电阻或电感连接起来，形成一个可控制的电流路径。
通过调节接地装置中的电阻或电感，可以使电流达到所需的范围，以保护发电机和其他设备。
需要注意的是，转子接地应该是可靠的，并且要经常进行检查和维护。
如果发现接地装置损坏或存在故障，应及时修复或更换，以确保转子接地的有效性。
此外，对于特定的电力系统和发电机设备，可能会有其他特定的接地要求，请根据实际情况采取适当的措施。
发电机转子二点接地保护原理
发电机转子二点接地保护原理你想啊，发电机转子就像一个很重要的小宇宙，在发电机这个大设备里起着超级关键的作用呢。
那转子要是出了问题，就好比小宇宙要爆炸啦，整个发电机都可能跟着遭殃。
这转子二点接地就是个很危险的状况。
咱们先得知道转子是怎么个构造。
转子上有绕组呀，就像小辫子一样一圈一圈的。
正常情况下，电流在这些绕组里规规矩矩地跑。
可是一旦有两点接地了，那就乱套喽。
就好像本来顺畅的马路突然有两个地方塌方了，车（电流）就不知道该咋走了。
那这个二点接地保护原理呢，其实就像是给转子请了个小卫士。
有一种原理是基于电桥平衡的。
你可以想象成是一个跷跷板。
正常的时候，这个电桥是平衡的，就像跷跷板两边的小朋友一样重。
当有二点接地发生的时候，就相当于跷跷板的一边突然多了个小胖子，平衡就被打破啦。
这时候保护装置就能检测到这个变化，然后大喊：“不好啦，转子二点接地啦！”还有一种是通过测量转子绕组的对地电压来判断的。
正常情况下，转子绕组对地电压有个正常的范围。
一旦两点接地，这个电压就会变得很奇怪，就像一个人本来体温正常，突然发烧或者发冷了。
保护装置就像一个细心的小护士，时刻监测着这个电压，一发现不正常就赶紧采取行动。
你可别小看这个二点接地啊。
一旦发生了，转子电流就会变得乱七八糟。
这电流乱窜就会产生很多热量，就像一群调皮的小恶魔在转子里到处捣乱，把转子绕组都给烧坏了。
而且呢，还会让转子的磁场也变得不稳定。
这磁场就像一个魔法场，不稳定了的话，发电机的输出就会变得忽高忽低，就像唱歌跑调一样难听，对整个电力系统都有很大的影响呢。
再说说这个保护装置的重要性吧。
它就像一个忠诚的小保镖，24小时不间断地守护着转子。
要是没有它，转子一旦二点接地，可能就会悄无声息地被破坏掉。
等我们发现的时候，可能发电机已经病入膏肓了。
有了这个保护装置，就可以在问题刚有点苗头的时候就把它掐灭，就像灭火队员在小火苗刚冒出来的时候就把火扑灭一样。
从另一个角度看，这个保护原理也是基于对各种物理现象的深刻理解。
发电机转子接地保护原理
发电机转子接地保护原理
发电机转子接地保护是一个重要的电气安全保护装置。
它的原理是基于电气设备中接地故障的特性。
当发电机转子发生接地故障时，电流会通过接地点流向地面，形成一条电流回路。
这会导致电流异常增大，可能引发设备损坏、火灾甚至人身伤害。
为了保护发电机和相关设备，需要在转子接地点安装转子接地保护装置。
该装置通过检测转子接地电流大小，以及与进行比较，当电流超过设定的阈值时，触发保护动作。
一种常用的转子接地保护装置是差动保护装置。
它通过测量转子接地点电流与发电机定子电流的差值，来判断是否发生接地故障。
如果差值超过设定值，就会触发保护动作，例如切断发电机与电网之间的连接。
另一种常见的保护装置是可靠接地装置。
它通过将转子接地点与地面形成良好的接地，使接地电流通过接地电阻流向地面，保护发电机和相关设备。
同时，可靠接地装置还可以提供对转子接地点电流大小的监测。
总之，发电机转子接地保护是保障电气设备运行安全的重要措施之一。
它通过检测转子接地电流大小，判断是否发生接地故障，并及时采取保护动作，保护设备和人员的安全。
发电机“大轴接地”和“转子接地”区别
发电机“大轴接地”和“转子接地”区别1、发电机大轴接地碳刷为什么不会发生转子一点接地报警呢？首先我们需要来区分“大轴接地”和“转子接地”这两个概念。
所谓大轴接地指的是整个转子的“金属表面”不能有静电荷积累，过多的静电荷累积会造成对地电位升高，从而将转子轴承的润滑油膜击穿使之失去润滑作用，进而发生转子轴颈与轴承轴瓦发生直接摩擦，所以我们要将转子的金属表面与大地相连，及时将累积的静电荷释放掉。
这也是大轴接地碳刷的作用之一，就是消除轴电压，防止产生轴电流。
转子接地指的是转子内部的电气绕组线棒发生接地，这是不允许的，因为转子的内部绕组电路是直流，在绝缘良好的情况下，绕组正负两极的对地电压平均分布，当发生一点接地时，会造成未接地的另一极对地电压升高到全电压，此时很容易将未接地一极绝缘击穿，所以发生一点接地故障后会迅速发展成两点接地，因此我们要设置一点接地保护，当发生一点接地时及时发出告警或投于跳闸将发电机退出运行。
2、发电机为何要在轴上装接地电刷？在轴上装接地电刷，使产生的轴电流可以通过此电刷接地，以减少对轴承的危害，这样做效果比采用绝缘轴承座好。
在发电机安装中由于气隙总是不那么均匀，另外线圈安装中阻抗也不近相同，发电机运行中会在发电机转子上感应出轴电压。
由于轴电压的存在，运行中该电压可通过转子两端轴承击穿油膜行成轴电流，烧坏轴瓦。
为了防止此种现象那么在发电机励端轴瓦座加绝缘（整个轴承对地绝缘），在汽端大轴用接地碳刷接地。
另外发电机励磁的各种保护及转子测量对地绝缘的地其实就是碳刷的大轴。
3、大轴接地碳刷有个作用是测量转子正负极对地的电压，怎么能测出电压呢？大轴不是接地的，轴承座是绝缘的，有厚厚的绝缘垫，大轴旋转时，也是悬空的，靠油膜和轴承座接触。
运行中，发电机的转子线圈不允许两点接地（否则会出严重事故），有一点接地必须及时处理。
大轴的碳刷是通过“转子接地继电器”接地的，“转子接地继电器”同时接有转子的正极和负极，一旦转子正极、负极或正负之间有任何一点有漏电到转子上，大轴的电位会发生变化，“转子接地继电器”就会检测出来，提醒运行人员处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机转子接地
发电机转子是直流系统，通过滑环与外部直流电源连接，转子绕组有绝缘保护，与转子间没有电的联系。
如果有一点接地，说明转子绕组绝缘有破坏，绕组与转子有接触，这种情况可能引起发电机损坏，应当停机进行检修。
所以要设置转子一点接地保护，此保护仅用于报警，有运行人员到现场观察后，根据实际情况确认是否停机.发电机一点接地保护在运行时就投入，不是停机后才投入的
发电机励磁回路一点接地故障是常见的故障形式之一,励磁回路一点接地故障,对发电机并未造成危害,但相继发生第二点接地,即转子两点接地时,由于故障点流过相当大的故障电流而烧伤转子本体,并使磁励绕组电流增加可能因过热而烧伤；由于部分绕组被短接,使气隙磁通失去平衡从而引起振动甚至还可使轴系和汽机磁化,两点接地故障的后果是严重的,故必须装设转子接地保护。
发电机转子一点接地保护
??采用乒乓式开关切换原理，通过求解两个不同的接地回路方程，实时计算转子接地电阻阻值Rf和接地位置α。
实质：在发电机运行时轮流测量转子绕组正极、负极的对地电流，并根据测得的结果计算出转子绕组或励磁回路的对地电阻，从而判断出接地故障的位置及接地电阻的量值。
图为乒乓式原理图，其中：S1、S2 为由微机控制的电子开关，Rg 为接地电阻，α为接地点位置，E 为转子电压，两个测量电阻R。
发电机转子两点接地保护?
?发电机励磁回路一点接地故障，对发电机并未造成危害，但若再相继发生第二点接地故障，则将严重威胁发电机的安全。
保护原理：在一点接地故障后，保护装置继续测量接地电阻和接地位置，此后若再发生转子另一点接地故障，则已测得的α值变化，当其变化值Δα超过整定值时，保护装置就确认为已发生转子两点接地故障，发电机经转子两点接地延时时间跳闸。
