桩周人工地基或砌体对低应变反射波形曲线的影响与对策
桩基检测中低应变反射波法运用及质量控制
桩基检测中低应变反射波法运用及质量控制发布时间：2021-07-07T05:36:06.951Z 来源：《防护工程》2021年7期作者：夏东海[导读] 近年来，随着建筑工程行业日益发展，人们对建筑工程质量的要求也日益严格，在建筑工程中，桩基础占据了核心地位，桩基质量优劣与否，对建筑耐久性、安全性具有直接影响，工程地基承载力也直接影响了桩基础。
所以，加强桩基础检测，是桩基础安全性的重要保障。
笔者根据自身多年的桩基础检测经验，主要分析建筑工程中的桩基础质量问题，探讨低应变反射波法的运用现状，旨在提升桩基础检测效率、质量。
夏东海中山市建科建筑工程材料检验检测有限公司广东中山 528400摘要：近年来，随着建筑工程行业日益发展，人们对建筑工程质量的要求也日益严格，在建筑工程中，桩基础占据了核心地位，桩基质量优劣与否，对建筑耐久性、安全性具有直接影响，工程地基承载力也直接影响了桩基础。
所以，加强桩基础检测，是桩基础安全性的重要保障。
笔者根据自身多年的桩基础检测经验，主要分析建筑工程中的桩基础质量问题，探讨低应变反射波法的运用现状，旨在提升桩基础检测效率、质量。
关键词：桩基础；检测；低应变反射波法；质量控制在建筑工程中，桩基础属于基础性结构，也是核心结构。
如果在建筑项目建设过程中，桩基础发生安全问题，必然会直接影响整个建筑工程成败。
因此，要想保证建筑工程质量达标，必须提升桩基础安全性，确保安全性能达到项目要求。
所以，在实际施工中，必须严格控制、把关桩基础质量检测。
笔者根据自身多年的桩基础检测经验，主要分析建筑工程中的桩基础质量问题，探讨低应变反射波法的运用现状，旨在提升桩基础检测效率、质量。
一、桩基础施工中的常见质量问题和施工技术分析首先，桩身倾斜。
在桩基础施工过程中，主要常见问题是桩身倾斜，主要是完成钻孔以后，孔洞孔径未达到规定的垂直度，与标准数值存在一定差距，不能有效满足桩基础设计规范，更无法达到施工要求。
桩基检测低应变反射波法探讨
桩基检测低应变反射波法探讨1 引言桩基属于隐蔽工程，在桩基施工过程中，受岩土工程地质条件、施工技术等因素的影响，可能存在一定的缺陷，如扩径、缩径、离析、夹泥、空洞和断桩等。
在桩基施工结束后，需要进行桩基质量检测，评价桩基施工质量，为下一步施工做好准备。
目前桩基的检测方法较多，工作原理各不相同，常用的方法有高应变法、机械阻抗法、低应变反射波法、声波透射法和钻芯检测法等。
与其他检测方法相比，低应变反射波法具有工作原理简单、结果判读直观、检测结果准确、检测花费少等优点，在新建结构基桩检测中使用频率最高，根据统计，国内在建工程中约80%的桩基采用低应变反射波法进行检测[1]。
2 方法2.1低应变反射波法原理桩基桩身完整性检测常用低应变反射波法，其基本原理是：在桩基的顶部施加激振信号产生应力波，应力波在沿桩身传播过程中，如遇到不连续界面（如扩径、缩径、离析、夹泥、空洞和断桩等缺陷）和桩底界面时，会产生反射波，通过综合分析反射波的传播时间、幅值和波形特征，判断桩身的完整性及是否存在缺陷，其基本原理见图1[2]。
2.2波形分析2.2.1确定标准波形检测时，同一场地完整桩反射波形相似。
对比桩基检测得到的波形，结合工程勘察成果、基桩施工记录及波形特征，确定标准波形。
其他桩基波形与标准波形对比，计算分析确定缺陷性质。
在频率域内对桩基检测结果进行频谱分析，根据时域波形特征结合缺陷桩的频谱特征确定缺陷类型和部位：2.2.2 不同桩基检测的波形特点（1）完整桩：即标准波形，无其他杂波，桩底反射和入射同相位；峰排列规则，相临峰值间隔相等。
（2）离析、夹泥桩：开始反射波与入射波同相位，缺陷部位入射波与反射波反相位；反射波脉冲宽度比入射波脉冲宽度明显变宽，由于缺陷部位混凝土松散，吸收了大部分应力波能量，桩底反射一般不明显，严重时，无桩底反射[3]。
（3）缩径桩：开始反射波与入射波同相位，缺陷部位入射波与反射波反相位；反射波脉冲宽度比入射波脉冲宽度基本一致。
浅谈低应变反射波法在桩基检测中的应用
浅谈低应变反射波法在桩基检测中的应用摘要:随着桩结构越来越广泛的应用于地基加固，如何检测成桩质量成为控制桩基础施工质量的关键。
在介绍低应变反射波法检测桩基完整性的原理、缺陷类型及位置的判定依据、检测影响因素的基础上，以盐城市文化艺术中心连廊工程C20钻孔灌注桩为工程背景，采用RS-1616K（P）低应变仪及其所配套的时域分析软件，并结合地质、施工记录资料对桩实测波形进行反演分析，分析结果为3-1号桩在3.30 m处存在离析或夹泥。
研究表明，低应变反射法能准确地反映成桩的缺陷位置及程度，为桩基施工质量的控制提供了指导依据。
关键词:桩基;反射波法;波阻抗Abstract: with the pile structure is more and more widely used in foundation reinforcement, how to detect the quality of pile become pile foundation construction quality control of the key. In this low strain reflection wave method to detect the integrity of the principle, defect pile type and the location of the judgement basis, detection based on the influence factors to yancheng city culture and art center LianLang engineering C20 bored piles for engineering background, the RS-1616 K (P) low strain meter and the assorted time-domain analysis software, and with geological, construction to record information on pile measured wave back analysis, the analysis results of 3-1 pile in 3.30 m existing in segregation or clip mud. Research shows that low strain reflection method can accurately reflect the defects of the pile position and degree, for pile foundation construction quality control provides a guidance basis.Keywords: pile foundation; The reflected wave method; Wave impedance近年来，随着工程建设的快速发展，桩基础作为一种有效、安全、可靠的基础形式在地基处理中得到了广泛的应用。
桩基低应变典型波

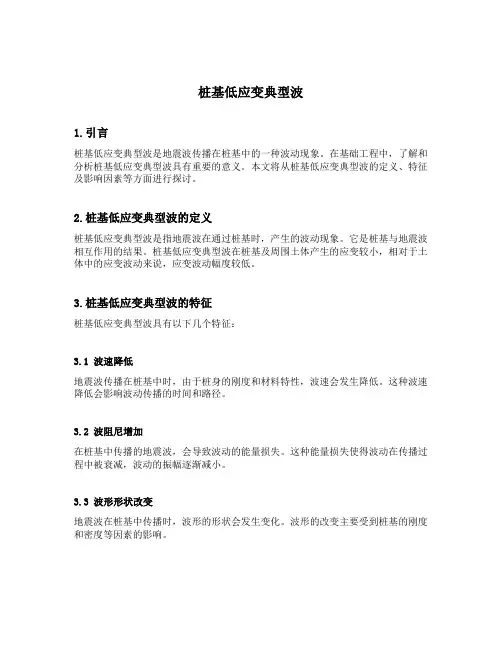

桩基低应变典型波1.引言桩基低应变典型波是地震波传播在桩基中的一种波动现象。
在基础工程中，了解和分析桩基低应变典型波具有重要的意义。
本文将从桩基低应变典型波的定义、特征及影响因素等方面进行探讨。
2.桩基低应变典型波的定义桩基低应变典型波是指地震波在通过桩基时，产生的波动现象。
它是桩基与地震波相互作用的结果。
桩基低应变典型波在桩基及周围土体产生的应变较小，相对于土体中的应变波动来说，应变波动幅度较低。
3.桩基低应变典型波的特征桩基低应变典型波具有以下几个特征：3.1 波速降低地震波传播在桩基中时，由于桩身的刚度和材料特性，波速会发生降低。
这种波速降低会影响波动传播的时间和路径。
3.2 波阻尼增加在桩基中传播的地震波，会导致波动的能量损失。
这种能量损失使得波动在传播过程中被衰减，波动的振幅逐渐减小。
3.3 波形形状改变地震波在桩基中传播时，波形的形状会发生变化。
波形的改变主要受到桩基的刚度和密度等因素的影响。
3.4 动力反应减小地震波穿过桩基时，桩基的存在会使得波传播路径发生偏折。
这种偏折会导致地震波的动力反应减小。
4.影响桩基低应变典型波的因素桩基低应变典型波的形成和传播受到多种因素的影响。
以下是影响因素的一些典型例子：4.1 桩长和直径桩长和直径是影响桩基低应变典型波形成和传播的重要因素。
桩长和直径的变化会引起波传播路径和速度的改变。
4.2 土体特性土体的密度、湿度、固结度等特性对桩基低应变典型波的形成和传播具有影响。
不同类型的土体对波动的传播和衰减有不同的响应。
4.3 桩基材料桩基的材料特性也会对低应变典型波的形成和传播产生影响。
不同材料的刚度和阻尼特性会导致波动的速度和能量损失的程度不同。
4.4 地震波特性地震波的频率、振幅、波速等特性也会对桩基低应变典型波的形成和传播产生影响。
这些特性会决定波形的形状和波动的衰减程度。
5.结论桩基低应变典型波是地震波在桩基中传播时产生的波动现象。
它具有波速降低、波阻尼增加、波形形状改变和动力反应减小等特征。
地质条件及施工对基桩低应变反射波法曲线的影响

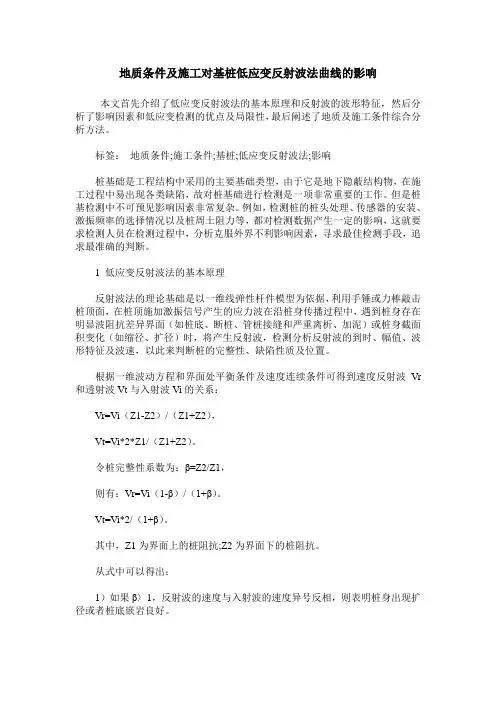

地质条件及施工对基桩低应变反射波法曲线的影响本文首先介绍了低应变反射波法的基本原理和反射波的波形特征，然后分析了影响因素和低应变检测的优点及局限性，最后阐述了地质及施工条件综合分析方法。
标签：地质条件;施工条件;基桩;低应变反射波法;影响桩基础是工程结构中采用的主要基础类型，由于它是地下隐蔽结构物，在施工过程中易出现各类缺陷，故对桩基础进行检测是一项非常重要的工作。
但是桩基检测中不可预见影响因素非常复杂。
例如，检测桩的桩头处理、传感器的安装、激振频率的选择情况以及桩周土阻力等，都对检测数据产生一定的影响，这就要求检测人员在检测过程中，分析克服外界不利影响因素，寻求最佳检测手段，追求最准确的判断。
1 低应变反射波法的基本原理反射波法的理论基础是以一维线弹性杆件模型为依据，利用手锤或力棒敲击桩顶面，在桩顶施加激振信号产生的应力波在沿桩身传播过程中，遇到桩身存在明显波阻抗差异界面（如桩底、断桩、管桩接缝和严重离析、加泥）或桩身截面积变化（如缩径、扩径）时，将产生反射波，检测分析反射波的到时、幅值、波形特征及波速，以此来判断桩的完整性、缺陷性质及位置。
根据一维波动方程和界面处平衡条件及速度连续条件可得到速度反射波Vr 和透射波Vt与入射波Vi的关系：Vr=Vi（Z1-Z2）/（Z1+Z2），Vt=Vi*2*Z1/（Z1+Z2）。
令桩完整性系数为：β=Z2/Z1，则有：Vr=Vi（1-β）/（1+β）。
Vt=Vi*2/（1+β）。
其中，Z1为界面上的桩阻抗;Z2为界面下的桩阻抗。
从式中可以得出：1）如果β〉1，反射波的速度与入射波的速度异号反相，则表明桩身出现扩径或者桩底嵌岩良好。
2）如果β<1，反射波的速度与入射波的速度同号同相，则表明桩身出现缩径、离析、夹泥或管桩接桩位置有问题等缺陷。
3）如果β=1，则表明桩身截面均匀，无缺陷。
若假定桩身传播速度C已知，从实测的反射波曲线就可以计算出桩长或缺陷位置L：L=1/2Ctr。
工程桩低应变反射波时程曲线解析
工程桩低应变反射波时程曲线解析信息来源： 发布日期：2009-3-7 阅读次数:3159 次赵竹占 （浙江省地球物理技术应用研究所杭州 310015） 摘 要：本文综合各类型工程桩低应变反射波的时程曲线解析，并讨论和总结其各类缺陷的应力波的传播 特征。
关键词：时程曲线，扩径，缩径，离析，断裂 一．前言灌注桩是建筑物的常用基桩形式，它将上部结构的荷载传递到地基土层或岩层之中。
因此桩基的施工 质量以及评价桩身完整性的检测工作就显得尤为重要。
多年来，对桩身完整性的检测，较为快速有效的方法是低应变反射波法。
因此目前几乎所有的动测规 范均将此方法列为检测桩身完整性的首选方法。
本文综合了各类工程桩低应变完整性检测的典型曲线加以 解析。
二．方法原理反射波法是以应力波在桩身中的传播特征为理论基础，当应力波在假定的一维均质杆件（桩）中传播 时，其纵向的振动微分方程为：⑴其中为纵波在杆件中的传播速度，需要说明的是应力波在传波过程中由于桩身截面的非杆性体特性，因而将会引起三维效应和横向惯性效应，给动测资料带来一定的不单一性。
图 1 所示，在桩顶激振后，由于质点的振动引起应力波往下传播，当遇到阻抗(RA)界面时，将产生反射和透射，根据界面连续条件和牛顿第三定律，界面上两侧的质点速度，应力均应相等。
⑴ 当桩底为支承桩，胶结良好，波阻抗近似不变时，则时，由⑷，⑸可知应力波为全透射，无反射信号，一般看不到桩底反射。
但先决条件是激振的能量充分影响到桩底情况下。
⑵ 当界面上应力波从高阻抗进入低阻抗时（），如磨擦桩的桩底、断裂、离析、缩径等缺陷。
，则 ， ， 由⑷式可知 与 异号，下行的压缩波，上行的拉力波，由⑸式可知 与 符号一致，反射波与入射波同相。
当桩底存在沉渣或桩身完全断裂情况下，则，此时由⑷，⑸式可得出则桩底处于应力为零，速度加倍。
⑶ 当界面上应力波从低阻抗进入高阻抗时，如扩径桩或嵌入高阻抗的嵌岩桩，此时由于 Z1＜Z2 则，由⑷，⑸式可知 与 同号，反射应力同入射的压缩波，而 与 相反，反射波与入射波反相。
建筑桩基检测中的低应变反射波应用分析
大型建筑一般都需要有坚固的桩基去承受巨大压力，而桩基检测是衡量建筑牢固性能的必要条件。常用的桩基检测方法主要有低应变检测波法、超声波检测法以及钻孔抽芯法等。而针对桩基容易出现的扩径、缩颈、离析等缺陷，低应变反射波法能够有效检测出此类问题。因此为了保障建筑桩基工程质量，以下就低应变反射波法在建筑桩基检测中的应用进行了探讨分析。
6、传感器选择和安装要点。传感器作为检测波形的重要部件，它的类型以及安装方法将直接影响检测结果。第一、传感器的选择。相比于速度传感器，加速度传感器的低频特性好，对浅层缺陷的反应灵敏，容易检测出明显的无振荡曲线。所以，加速度传感器以其较高的灵敏度深受检测人员的喜爱，所以人们通常用加速度传感器进行低应变发射波检测桩基缺陷。第二、传感器的安装。一般尽量选择重量较小的传感器，并且传感器安装位置距离桩面尽量近，这样传递性良好，可以采集到完整精确的波形。另外，传感器的安装位置也很重要，研究表明，传感器安装在1/2R-2/3R范围内，传感器工作良好，波形传递完整，缺陷位置能很好地反应出来，不在这个范围则桩底反射不明显，缺陷位置表达的不清晰。小直径的桩身只选择一个测试点安装传感器即可，对于大的桩身或者有严重缺陷的桩身，必须选择多个测试点安装传感器，以便获得可靠信号，避免其它信号的干扰。传感器的耦合剂通常根据具体情况而定。牙膏用来粘合比较轻的传感器，干净又环保；而价格较低的黄油到了夏天不宜用来耦合；粘性很强的口香糖也是可以用来粘合的，但理论上不建议使用口香糖，不环保不卫生；而价格较低的黄油非常适合做来耦合。传感器与桩顶之间的耦合是非常重要的，安装方式不慎，粘结状态不好，就会降低传感器的安装谐振效率，严重的情况下还将制约加速度的有效使用频范，使测试失败。
二、建筑桩基工程检测中的低应变反射波法应用原理
桩底持力层对低应变反射波法检测信号的影响分析
摘要：通过有限元模型分析不同桩底持力层参数对检测信号的影响，并结合工程桩信号，分析总结持力层刚度系数
和阻尼系数与应力波衰减的关系。
关键词：反射波法；应力波衰减；持力层刚度；持力层阻尼
中图分类号：TU473.1+6
文献标识码：B
文章编号：1674-2133 （2009） 09- 26- 03
Analysis on the effect of pile bottom load-bearing stratum on the detection signal of low strain reflected wave method
CHEN Sheng1 HUANG Zhi-wei2
（1.Guangdong Procincial Academy of Building Research，Guangzhou 510500; 2.Longgang Supervision and Inspection Station for the Quality of Project，Shenzhen 518172，China）
2 有限元模型的建立
2.1 激振脉冲 文献[1]对矩形脉冲、余弦脉冲、升余弦脉冲和
三角脉冲进行了深入的研究并得出升余弦脉冲无论 在波的形态还是归零方面更加接近于实测力波。因 此本文有限元模型中桩顶的瞬态激振脉冲采用升余 弦脉冲：
（1）
式中：t0 和为激振力振幅）。 2.2 桩周土和桩底持力层等效参数的计算式
大，桩底反射信号越清晰，反射波波幅越大，即应
力波的衰减越小。这与前面有限元模型模拟分析结
果非常吻合。
图 5 衰减系数与桩底岩土等效阻尼系数关系图
图 5 可以看出，衰减系数随持力层等效阻尼系
桩基无损检测的应力波反射法及其影响因素与对策分析
Science &Technology Vision 科技视界0引言桩基检测一般是指桩身的完整性和单桩的承载力两方面的检测,进而到整个桩基工程的检测与评定。
桩基础质量好坏直接关系到建筑物的安全,通过质量检测可及时发现和消除桩基工程质量隐患,质量检测是控制桩基质量的重要手段。
提高桩基检测的可靠性,必须通过管理和技术的手段,科学运用检测技术及方法,切实避免工程隐患。
1桩基无损检测的应力波反射法所谓应力波就是弹性介质施加应力会产生弹性变形,由于连续介质性,弹性变形又产生弹性力,弹性力又产生弹性变形,在弹性介质中以波的形式传播。
应力波反射法就是以应力波在桩身中的传播反射特征为理论基础的一种方法,就是利用锤、棒等激振设备敲击桩顶,在冲击力的激励下,桩顶产生振动,并且振动以波的形式沿桩身向下传播,如果遇到缺陷或达到桩底则产生反射波;在桩顶安装传感器(常用速度传感器或加速度传感器)测取桩头的振动及回波,根据回波的时间及相位可判别缺陷的位置、性质等。
作用在桩顶上的动荷载远小于桩的使用荷载,不足以使桩产生贯入度,只产生弹性变形。
2应力波反射法测试的影响因素及对策2.1桩头的处理桩头处理特别重要,桩头清理的好坏将直接影响到检测结果的质量。
对于安装传感器的检测面和激振点的敲击面要坚实平整,必须用砂轮打磨平整,并基本与桩身轴线垂直,使激励点和信号接收点直接处于混凝土母体上,同时桩头应充分地清扫干净并吸干渍水。
实心桩的处理:用磨具在距桩中心约2/3桩径且远离主筋处均匀分布打磨出3-4个与桩身轴线垂直的砼平面,用来安装传感器.再在桩中心打磨一平面用作激振点装点,空心桩的处理:激振点和传感器宜在同一平面内,且与桩中心连线形成的夹角宜为90°,激振点和传感器安装位置宜为桩壁厚的1/2处。
桩头出露的钢筋笼应以不影响敲击为准,并且高度应适中,因为当小锤敲击桩头时产生的激荡应力波易于在钢筋上产生振荡反射叠加于入射波中,从而影响浅部缺陷波形的识读。
桩周土对低应变反射波法检测的影响
桩周土对低应变反射波法检测的影响皮海康; 王齐仁; 蒋恺【期刊名称】《《物探化探计算技术》》【年(卷),期】2019(041)005【总页数】4页(P606-609)【关键词】低应变法; 完整性; 桩周土; 波阻抗【作者】皮海康; 王齐仁; 蒋恺【作者单位】湖南科技大学资源环境与安全工程学院湘潭 411201; 湖南科技大学土木工程学院湘潭 411201【正文语种】中文【中图分类】P631.40 引言桩基础是建筑工程中的重要承重部件，其质量直接影响到建筑物的安全，有时由于成桩工艺和工程地质条件较复杂，施工质量难以控制，成桩后必须进行严格的检测[1]。
常用的检测方法有声波透射法、低应变反射波法、高应变法和抽芯法等，其中低应变反射波法因操作简单、快速、可靠性较高、费用较低等优点而被广泛采用。
但该方法不仅受到检测方法不当(如桩头处理不当、测点位置不对、锤击位置过于靠近传感器、混凝土龄期不够等)[2-3]的影响，还受到桩周土物理力学性质的影响，导致采集曲线失真或出现假异常，常常造成错误判断[4-6]。
笔者结合工程实例，着重分析桩周土对反射波曲线的影响，总结桩周土对低应变反射波法检测的影响规律。
1 低应变反射波法原理低应变反射波法是基于冲击弹性波的检测方法，将桩身假定为一维弹性杆件(桩长直径)，即桩自身为一维的、连续的、均质的、线弹性体，在桩顶施加竖向锤击力，产生向下传播的压缩波，遇到桩身波阻抗变化的界面时，波的传播特性将发生改变，出现上行反射波和透射波，透射波在实际应用中不便测量，反射波可通过桩顶接收器接收，通过拾取和分析反射波信号的波形、振幅、频率等特征，来判定发生阻抗差异部位的缺陷性质及严重程度，反射波在桩身中传播如图1所示。
目前反射波法的信号分析是基于经典的纵波在杆中传播的理论，即用波动方程来描述波在桩中的传播过程，波动方程为：(1)其中:为弹性体中纵波波速；u是杆的轴向位移；x和t分别是位置和时间坐标。
低应变反射波法波形曲线的分析及工程应用
低应变反射波法波形曲线的分析及工程应用摘要：介绍了低应变反射波法的原理，结合实际工程的应用，对桩身的各种缺陷所引起的波的变化特征进行了分析, 比较了理论曲线与实测曲线的差异, 并对基桩低应变完整性检测中要注意的事项进行分析和总结。
同时指出, 频域分析是时域分析的一种必要的、有益的补充, 能够更好地指导现场测试, 帮助选择更好的安装方法.关键词：低应变; 反射波法; 基桩; 完整性1. 基本概念及检测原理1.1 基本概念应力波：当介质的某个地方突然受到一种扰动，这种扰动产生的变形会沿着介质由近及远传播开去，这种扰动传播的现象称为应力波。
波阻抗：式中：：密度C：应力波速A：桩横截面积。
一维直杆：d1D-2D），波振面才近似为平面。
此时手锤锤击桩端认为是应力波在一维杆件中竖直方向传播一维杆应力波波动方程其物理意义就是应力波在桩身中的传播速度。
1.2 检测原理利用应力波在桩中传播时，当桩身的波阻抗发生变化会产生反射的原理，通过分析反射波的幅值、相位、到达时间，得出桩缺陷的大小、性质、位置等信息，最终对桩基的完整性给予评价。
引起反射波的原因桩底截面发生变化夹泥离析混凝土质量变化土层变化1）低应变所能检测到的现象：桩底反射；夹泥、空洞；断裂；离析；扩（缩）径；土层变化及材料变化。
2）低应变不能检测到的现象：渐细（粗）；弯曲；小缺陷及桩底沉渣。
3）低应变检测的优点快速检测方法（60-200根/天）准备简便操作简单经验丰富低应变检测的局限不能提供单桩承载力对小缺陷灵敏度不高无法检测桩底沉渣2. 桩身不同缺陷理论与实测波形分析根据反射波法的原理，当桩身波阻抗(QcA ) 发生变化时，会产生反射波和透射波，其中反射波传回桩顶，被传感器接收。
根据接收到的波形信号，可以分析桩身的完整性。
现场检测时，常见的桩身缺陷类型主要有：扩径、缩径、断裂、离析、夹泥、胶结不良以及桩底浮渣较多等。
2.1 完整桩的波形曲线当桩身完整时，仅存在唯一的反射界面，即桩底反射面，其理论曲线如图1所示。
浅谈桩周土对基桩低应变检测结果的影响
浅谈桩周土对基桩低应变检测结果的影响摘要：低应变法信号曲线是广义阻抗作用的结果。
本文结合工程实例，阐述了桩周土对测试波形产生影响的机理及其在波形上的反映，从而提高低应变法对基桩桩身完整性判断的准确度。
关键词：桩周土低应变法波阻抗弹性杆Abstract: the low strain gauge signal curve is generalized impedance function results. Combined with engineering examples, this paper expounds a pile of soil test waveform mechanism and the influence of the waveform in response, so as to improve the low strain gauge the integrity of pile body the accuracy of judgment.Key words: a pile soil low strain gauge wave impedance elastic rod1前言众所周知，低应变法是利用桩身阻抗变化对信号曲线产生影响的原理来判断桩身质量的。
但是除了桩身阻抗变化会影响信号曲线的因素以外，桩周土同样不可避免地会影响信号曲线。
低应变法信号曲线所反映的不仅是桩身阻抗的变化情况，而且是广义阻抗作用的结果。
我们分析低应变结果时，不能筒单地只分析波形的相位因素，而应综合各方面因素，桩周土对测试波形的影响应给以足够重视。
本文结合检测工作中的工程实例，比较详细地叙述了桩周土对波形产生影响的机理及其在波形上的反映。
2低应变理论低应变就是以一维波动理论为基础的，假定桩身为一维弹性杆件，且介质均匀连续；桩侧土是均匀的，桩侧士对桩的作用仅为沿桩身轴向作用的阻尼力。
基本工作原理是：在桩身顶部进行瞬态竖向激振而产生弹性应力波，该波沿桩身向下传播，当桩身存在明显波阻抗变化的界面(如桩底、断桩和严重离析等部位)或桩身截面积变化(如缩径或扩径)部位，将产生反射波。
浅析桩基检测中低应变反射波法的应用
浅析桩基检测中低应变反射波法的应用摘要]本文首先对桩基检测中低应变反射波的基本原理进行了简要阐述，并进一步讨论了低应变反射波法在桩基检测中的应用方法，为今后桩基检测中采用低应变反射波法提供一个借鉴，以便于建筑领域可以通过低应变反射波法来提高桩基检测质量。
[关键词]桩基检测；低应变反射波法；桩身完整性；应用1、前言桩基工程施工建筑工程施工中最为重要的隐蔽性工程，基桩在施工中容易出现缩径、扩径、离析以及断桩等质量缺陷，这会导致建筑工程整体施工质量受到很大影响，所以桩基工程施工中必须要对基桩的完整性进行检验。
当前我国建筑工程领域较为成熟的桩基检测技术有静载荷试验法、超声波跨孔检测法、钻芯检测法等，而低应变反射波法也是桩基工程中一种较为成熟的检测技术，在实际应用中具有成本低、检测效率高以及适用性强等特点，所以在我国当前工程界桩基检测中的应用十分普遍，对提高我国建筑工程领域桩基工程整体质量有着重要意义。
2、低应变反射波法概述2.1低应变反射波法的概念低应变反射波法是桩基工程中对基桩结构完整性进行评价的一种动测方法，其在实际应用中具有操作简单、检测快速以及使用成本低等特点，是当前建筑工程领域桩基质量检测规范中首推的基桩完整性检测方法。
作为一种建筑工程基桩普查技术手段，在实际应用中可以大量进行抽样，使该检测技术的检验结果具有较高的可信度。
2.2低应变反射波法的原理低应变反射波法又被称为应力波法，其应用原理为在用手锤或力棒等激振装置撞击桩顶，会产生一种纵向应力波信号沿桩身进行传播，利用传感器拾取反射信号来判断桩身缺陷及不同界面实际情况，在通过一系列的分析处理后便可以判断基桩质量。
由于低应变反射波法在实际应用中容易受到外界环境因素、人为因素影响，导致传感器所采集到的信号往往会含有多种频率成分的动态信号，所以要通过一些技术措施来获取桩身响应的真实信号。
2.3低应变反射波法的应用优势低应变反射波法在建筑工程的桩基工程施工中可以快速、准确的对基桩质量进行检测，在当前科技条件下完全可以满足建筑桩基工程质量检测的各项需求，并且该技术在实际应用中的成本投入也相对较低，快速、经济以及操作简单是该技术在实际应用中的主要优势，其对推动桩基检测技术的创新发展有着重要意义，同时也对促进建筑工程领域在新形势下健康、稳定发展有着重要作用。
低应变反射波法检测扩径桩问题探讨
余根 ) ,逐一进行开挖或采用其他检测方法验证 ,无论 从经济还是工期方面考虑 ,代价都是庞大的 。鉴于大 部分基桩均存在超灌现象 ,选择部分典型检测曲线 (如上所列 )的基桩进行验证 。通过采取取芯 、开挖验 证相结合的手段 ,证明基桩本身并不存在实际缺陷 。 对于同一类型检测曲线 ,结合成孔 、灌注等施工记录以 及相关地质资料 ,是完全可以保证桩身质量的 。
建议 :对长大钻孔灌注桩 ,要坚持“预防为主 ”的 原则 ,加强过程控制检测 ,不仅要控制好混凝土灌注过 程中的质量 ,还要对成孔质量进行检测 ,保证所成桩形 规则 ,尽量避免工后补救 。
参考文献
[ 1 ] 罗骐先. 桩基工程检测手册 [M ]. 北京 :人民交通出版社 , 2002 [ 2 ] 陈 凡 ,徐天平 ,陈久照 ,等. 桩基质量检测技术 [M ]. 北京 : 中国
波在桩顶与扩径界面间反复 。
图 4桩长 3610 m ,桩径 110 m ,混凝土设计强度等
级 C40,桩顶下 112～410 m 桩径达 116 ～310 m ,形成
大肚子 。经查施工记录 ,实际灌注混凝土 4110 m3 ,充
图 7 浅部扩径桩 (四 )
2.
4
双
(多
)扩径桩
图 8桩长 3510 m ,桩径 110 m ,混凝土设计强度等
浅谈桩基检测中低应变应力波反射法的应用
浅谈桩基检测中低应变应力波反射法的应用摘要：现阶段，桩基础成为土木工程中主要的基础形式之一，而桩基检测工作是一个不可缺少的重要环节。
基桩动力检测方法具有费用低、速度快、方便、无损等优点，越来越受到人们的重视和欢迎，低应变反射波法在基桩动力检测方法中应用最广，其健康有序地发展和应用，对我国的工程建设有着非常重要的理论意义和实用价值。
文章就这一检测技术的相关问题进行简要的阐述和分析，以供参考。
关键字:动力检测；低应变反射波法；桩基检测1．前言桩基础作为一种基础形式，已经越来越广泛地应用在包括高层、超高层建筑或大型桥梁等工程建设中。
它属于隐蔽性工程，起着将结构上部荷载传递到较深和较好地层中的作用，是构筑物的重要组成部分，对工程结构质量起着极其重要的作用。
因此，当前桩身的质量完整性检测对桩基工程而言具有极为重要的意义。
基桩动力检测方法具有费用低、速度快、方便、无损等优点，越来越受到人们的重视和欢迎。
动测法在国内起步近三十年，但推广应用才十年，在这十余年中的发展中，我国动测技术己经取得了一系列可喜变化，在近l0多的时间内就有许多种动测仪相继问世，并在测桩实践中得到广泛应用。
但动测技术仍属发展中的技术，经验和理论有待进一步积累和完善。
2．动力检测方法及其低应变应力波反射法2．1动力检测方法动力检测根据作用在桩顶上的能量大小，分为高、低应变两种类型：1、高应变法当作用在桩顶上的能量较大时，根据直接测得的打击力与设计极限值，可计算相应动测“极限承载力”，这便是高应变法。
目前高应变法有动力打桩公式法、波动方程分析法、case法、曲线拟合法、锤击灌人法和动静法等。
2、低应变法作用在桩顶上的能量较小，仅能使桩土间产生微小扰动，这类方法称之为低应变法。
低应变法有机械阻抗法、反射波法、球击法、动力参数法和水电效应法等。
它们都是通过在桩头施加激振、桩头接收，然后分析桩的动态响应特性来判别桩身质量。
它们的区别主要表现在激振方式、检测系统和分析方法上。
低应变反射波法桩底反射信号问题的探讨
低应变反射波法桩底反射信号问题的探讨低应变反射法由于其轻便、速度快、价格便宜、准备简便、操作简单等优点在桩基检测中占据主流地位,已成为最成功的基桩完整性检测方法,在我国应用最为广泛。
在低应变反射波法中,桩底反射信号的取得与否是桩身质量评判的一个重要判据。
然而在实际检测过程中,往往探测不到桩底反射信号,严重影响检测的准确性。
因此,了解影响桩底信号反射的因素以及解决探测不到桩底信号问题,对低应变反射波法检测行业具有重要的现实意义。
本文探讨了影响桩底信号反射的因素及其影响规律,主要内容如下：首先,本文阐述了低应变反射波法中对桩底反射信号的研究现状。
简述了低应变反射波法的基本原理和造成应力波能量衰减的几个因素。
简单介绍了反射波法的检测系统、检测步骤及测试设备,提出有助于提高反射信号质量的一些措施和准确识别桩底反射信号的方法。
其次,本文基于现场25000根桩的低应变反射波法实测数据,选取某立交特大桥和某村2号特大桥总共4859根桩的实测数据进行抽样统计。
统计在不同桩长、桩径、检测仪器、地质条件情况下实测数据中桩底信号的反射情况,得出各因素对桩底反射信号的影响规律及其权重。
最后,本文应用有限元软件MIDAS/GTS数值模拟了不同锤击能量、脉冲宽度、测点位置、土体弹性模量、泊松比、重度、内摩擦角、粘聚力、桩长、桩径、桩身强度情况下的入射波幅、反射波幅、入射时间、反射时间的情况,探讨了这些因素对应力波衰减、入射时间和反射时间延迟的影响规律,通过反射波波幅与入射波波幅比值A1/A0探讨各因素对桩底反射信号明显程度的影响及影响规律。
建筑桩基检测中低应变反射波法应用分析
建筑桩基检测中低应变反射波法应用分析发布时间：2023-03-28T01:58:10.967Z 来源：《建筑创作》2023年第1期作者：朱炯[导读] 在建设建筑工程时，桩基础属于非常重要一项施工内容。
因为桩基础结构荷载比较大，应用强度更高，将其作用于建筑工程中，可以满足施工要求，因此施工企业需要对这一建设环节重点关注。
朱炯南京新华泰工程质量检测有限公司，江苏南京210000摘要：在建设建筑工程时，桩基础属于非常重要一项施工内容。
因为桩基础结构荷载比较大，应用强度更高，将其作用于建筑工程中，可以满足施工要求，因此施工企业需要对这一建设环节重点关注。
要想提高桩基础施工质量，施工企业还需要做好桩基础检测处理，应用低应变反射波法开展桩基检测工作，不仅可以节约检测时间，而且能够保证最终检测结果更加精确全面，为工程质量控制工作开展提供有效数据支持。
本文就建筑桩基检测中低应变反射波法应用进行相关分析和探讨。
关键词：建筑；桩基检测；低应变反射波法；应用分析近几年我国在建设建筑工程时，已经对原有施工技术更新和优化，也加大了质量管理工作开展力度。
施工企业在对各个环节建设质量监测和管理时，需要引进更加先进检测方法，对不同部位建设情况全方位了解。
例如在对建筑桩基施工质量检测时，市场上可供选择的检测方法类型比较多，主要存在钻芯法和高应变法以及反射波法等类型，其中低应变反射波法在应用时更加有效，且应用范围比较广。
施工企业可以借助这项技术开展桩基检测工作，提高检测质量和效率[1]。
一、建筑桩基检测中低应变反射波法应用要求在对建筑桩基实际检测时，低应变反射波技术应用更加有效，且操作形式比较简单快捷，已经广泛作用于桩基检测工作中，且这项技术应用基础更加牢固。
在应用这项技术时，技术人员需要将传感器设备放置在桩底区域，使用小锤工具对桩顶部击打，使得桩顶部能够产生自上而下作用力。
借助传感器设备，对桩底动力响应情况观测和分析，可以利用应力波理论，对桩基性能全面了解，在反复实验过程中可以提高桩基建设质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
