(3) 相同优先级中断请求同时发生时 CPU 响应的优先顺序
中断源外部中断0 定时器T0中断外部中断1 定时器T1中断串行口中断
同优先级时的优先级顺序最高级
↓
最低级
5.3 中断响应与中断返回
• 5.3.1 中断响应
• MCS-51 单片机响应中断有 4 个条件：
• 一是中断源有请求；
• 二是寄存器 IE 的总允许位EA=1，且 IE 相应的中断允许位为 1；
• INT0: • INT1:
• SJMP $ CLR P1.0
• RETI CLR P1.1
• RETI • END
•{ • 中断处理程序内容 •}
• 【例5-1】编写中断初始化程序，设置外部中断0和串行口中断为高级中断，其它中断源为低级中断，外部中断采用边沿触发方式，禁止外部中断1中断，允许其它中断源中断，开总中断。
• 汇编语言的中断初始化程序如下：
• SETB PX0 • SETB PS • SETB IT0 • MOV IE,#9BH • C51语言的中断初始化程序如下： • .PX0=1; • PS=1; • IT0=1;
• ET1： T1 溢出中断允许位。 ET1=1，允许 T1 中断； ET1=0，禁止 T1 中断。
• EX1：外部中断 1 允许位。 EX1=1，允许外部中断 1 中断； EX1=0，禁止外部中断 1 中断。
• ET0： T0 溢出中断允许位。 ET0=1，允许 T0 中断； ET0=0，禁止 T0 中断。
• IE=0x9b;
【例5-2】设外部中断0采用边沿触发方式，写出外部中断0的C51初始化程序段及中断服务函数。主函数外部中断0初始化程序段： EA=1; //打开总中断开关 EX0=1; //开外部中断0 IT0=1; //设置外部中断的触发方式中断服务函数

单片机原理及实用技术第5章中断系统及应用课件

第5章中断系统及应用
5. 时基信号中断
SPCE061A单片机提供了多组时基信号能作为中断源。时基信号来自实时时钟32 768 Hz，输出有通过选频逻辑的 TMB1、TMB2信号和直接从时基计数器溢出的各种实时时基信号，在开启时基信号中断的情况下，有时基信号时，便发出时基信号中断申请， CPU 查询到有中断请求后，置位 P_INT_Ctrl中相应的中断请求标志位，在中断服务程序中通过测试P_INT_Ctrl来确定是哪个频率的时基信号产生的中断请求。
第5章中断系统及应用
3. 事件中断
事件中断简称中断，以下提到的中断均为事件中断，一般产生于片内某部件或由外设中断输入引脚引入的某个事件，这种中断的开放/屏蔽由对应位和相应的IRQ或FIQ总使能控制，由软件设置。
事件中断可采用两种方式：快速中断请求(FIQ)和中断请求(IRQ)，这两种中断都由相应的总使能来控制。
保留字 _FIQ/_IRQ0 _FIQ/_IRQ1 _FIQ/_IRQ2
FFFBH
_IRQ3
第5章中断系统及应用
4096Hz 时基信号 2048Hz 时基信号 1024Hz 时基信号
4Hz 时基信号 2Hz 时基信号频选信号TMB1 频选信号TMB2 UART 串行通信中断
IRQ4
IRQ5 IRQ6 IRQ7
第5章中断系统及应用
中断系统
1
EXT1
EXT2 (下降沿 )
运算放大器
IOB2 ( I O B3 )
R
IOB4 C ( I O B5 )
图5.3 IOB2、IOB4或IOB3、IOB5之间的反馈结构
第5章中断系统及应用

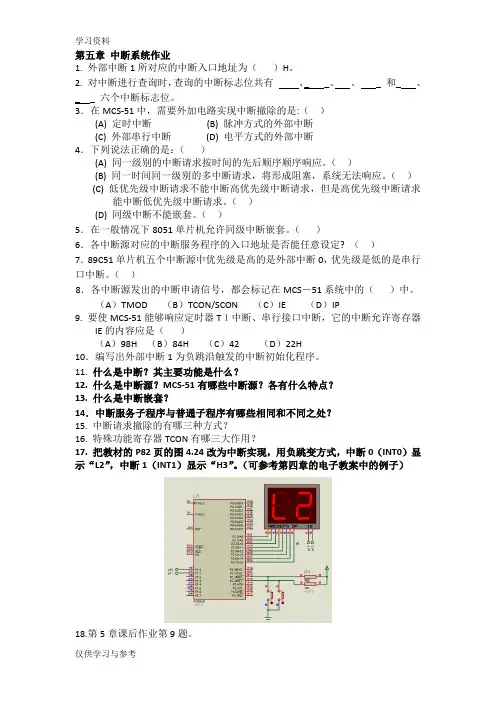

单片机原理及应用课后习题答案第5章作业培训讲学

第五章中断系统作业1. 外部中断1所对应的中断入口地址为（）H。

2. 对中断进行查询时，查询的中断标志位共有、_ _、、_ 和_ 、_ _ 六个中断标志位。

3．在MCS-51中，需要外加电路实现中断撤除的是:（）(A) 定时中断(B) 脉冲方式的外部中断(C) 外部串行中断(D) 电平方式的外部中断4．下列说法正确的是：（）(A) 同一级别的中断请求按时间的先后顺序顺序响应。

（）(B) 同一时间同一级别的多中断请求，将形成阻塞，系统无法响应。

（）(C) 低优先级中断请求不能中断高优先级中断请求，但是高优先级中断请求能中断低优先级中断请求。

（）(D) 同级中断不能嵌套。

（）5．在一般情况下8051单片机允许同级中断嵌套。

（）6．各中断源对应的中断服务程序的入口地址是否能任意设定? （）7．89C51单片机五个中断源中优先级是高的是外部中断0，优先级是低的是串行口中断。

（）8．各中断源发出的中断申请信号，都会标记在MCS－51系统中的（）中。

（A）TMOD （B）TCON/SCON （C）IE （D）IP9. 要使MCS-51能够响应定时器T１中断、串行接口中断，它的中断允许寄存器IE的内容应是（）（A）98H （B）84H （C）42 （D）22H10．编写出外部中断1为负跳沿触发的中断初始化程序。

11.什么是中断？其主要功能是什么？12. 什么是中断源？MCS-51有哪些中断源？各有什么特点？13. 什么是中断嵌套？14．中断服务子程序与普通子程序有哪些相同和不同之处？15. 中断请求撤除的有哪三种方式？16. 特殊功能寄存器TCON有哪三大作用？17. 把教材的P82页的图4.24改为中断实现，用负跳变方式，中断0（INT0）显示“L2”，中断1（INT1）显示“H3”。

（可参考第四章的电子教案中的例子）18.第5章课后作业第9题。

第五章中断系统作业答案1. 外部中断1所对应的中断入口地址为（0013）H。

单片机基础(第3版)——第5章

2. 中断优先原则在中断响应时的体现中断优先原则首先体现在中断响应过程中，即保证高优先级中断请求被优先响应。按以下两种情况安排： ① 当高、低优先级中断请求同时出现时，高优先级中断请求被响应。 ② 如果同级的多个中断请求同时出现，则按CPU查询次序确定哪个中断请求被响应。其查询次序为：外部中断0→定时器0中断→外部中断1→定时器1中断→串行中断。中断响应时的中断优先原则是通过由中断标志、中断允许控制及中断优先级控制所构成的中断系统总体控制逻辑实现的，如下图所示。
2. 中断服务流程
下图中断服务流程图流程图表明，只有在一条指令全部执行完之后，才能响应中断请求，以确保指令的完整执行。 ① 现场保护和现场恢复。所谓现场就是指中断时刻单片机中存储单元内的数据或状态。为了使中断服务程序的执行不破坏这些数据或状态，就要把它们送入堆栈中保存起来，以免在中断返回后影响主程序的运行。这就是现场保护，现场保护一定要完成于中断处理程序之前。中断服务结束后，在返回主程序之前，应把保存的现场内容从堆栈中弹出，以恢复相关存储单元的原有内容。这就是现场恢复，现场恢复一定要在中断处理程序之后进行。 ② 关中断和开中断。在一个多中断源系统中，为保证重要中断能执行到底，不被其他中断所嵌套，除采用设定高优先级之外，还可以采用关中断的方法来解决。即在现场保护之前先关闭中断系统，彻底屏蔽其他中断，待中断处理完成后再打开中断系统。即使中断处理可以被嵌套，但现场保护和恢复不允许打扰，以免影响现场保护和恢复工作，为此应在现场保护和现场恢复程序段的前后进行关、开中断。 ③ 中断处理。中断处理是中断服务程序的核心内容，中断要做的事全在其中体现。 ④ 中断返回。中断服务程序的最后一条指令必须是中断返回指令RETI， CPU执行这条指令时，把响应中断时置位的优先级触发器复位，再从堆栈中弹出断点地址送入程序计数器PC，以便从断点处重新执行被中断的主程序。

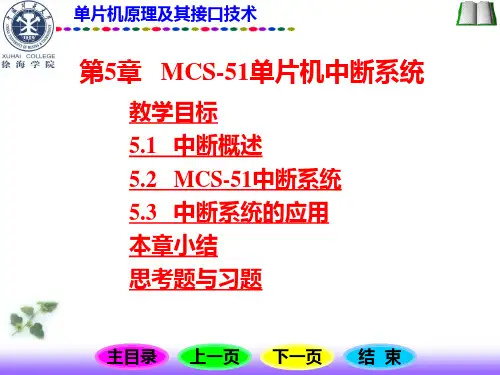

单片机原理及其接口技术--第5章 MCS-51单片机中断系统

下来，这称为保护现场，由用户自己编程完成。
保护断点和现场后即可执行中断服务程序，执行完毕， CPU由中断服务程序返回主程序。主目录上一页下一页结束
15
……
响应
单片机原理及其接口技术
主程序A
断点
返回
中断返回过程如下：
RETI 中断服务程序B
首先恢复原保留寄存器的内容和标志位的状态，这称为恢复现场，由用户编程完成。然后，再加返回指令RETI，RETI指令的功能是恢复PC值，使CPU返回断点，这称为恢复断点。恢复现场和断点后，CPU将继续执行原主程序，中断响应过程到此为止。主目录上一页下一页结束
主目录上一页下一页结束
单片机原理及其接口技术
5.2.2 中断标志与中断控制
1．中断标志
(1) 定时器控制寄存器TCON
SFR之一，锁存中断请求标志，字节地址88H，可位寻址。
其结构、位名称、位地址及其功能如表5.1所示。
主目录上一页下一页结束
单片机原理及其接口技术表5.1 TCON的结构、位名称、位地址和功能
单片机原理及其接口技术
第5章 MCS-51单片机中断系统
教学目标 5.1 中断概述 5.2 MCS-51中断系统 5.3 中断系统的应用本章小结思考题与习题主目录上一页来自下一页结束
单片机原理及其接口技术
教学目标
通过本章教学，要求达到以下目标： 1．熟记MCS-51 5个中断源及其中断入口地址。 2．熟悉TCON、SCON、IE、IP的结构、控制作用和设置方法。 3．理解MCS-51中断响应过程。 4．了解中断响应等待时间。 5．理解中断请求撤除情况和应对措施。 6．熟悉中断优先控制的方法。 7．掌握中断应用程序的编制方法。

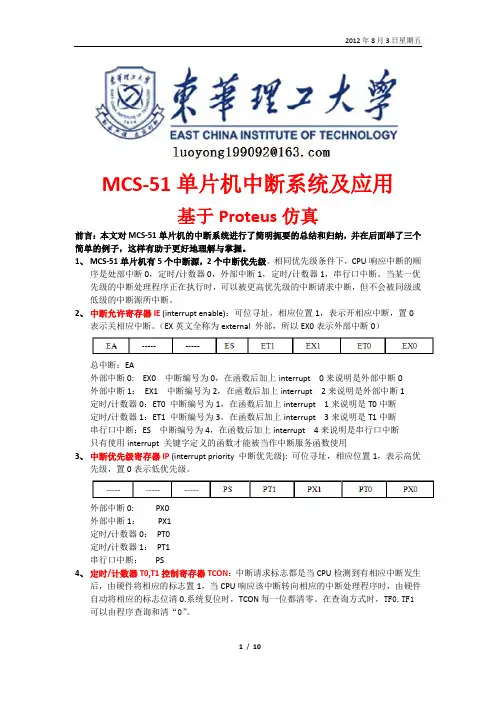

MCS-51单片机中断系统及应用(基于Proteus仿真)
