数字时钟设计毕业论文
毕业设计论文_单片机电子时钟的设计
毕业设计论文_单片机电子时钟的设计摘要：电子时钟作为一种常见的时间显示装置，在现代社会中应用广泛。
本文设计了一款基于单片机的电子时钟，使用DS1307实时时钟芯片来获取系统时间，并通过数码管进行显示。
设计过程中，通过对单片机的编程和电路的连接，实现了时间的显示与调节功能，具有较高的准确性和稳定性。
该设计方案简单、实用，可用于各种场合。
关键词：单片机；电子时钟；DS1307；数码管1.引言电子时钟是一种利用电子技术构造的显示时间的装置，具有时间准确、使用简单、显示清晰等特点，广泛应用于生活和工作中。
本文以单片机为核心，设计了一款实时准确的电子时钟，提高了时间的准确度和稳定性。
2.设计原理该设计的核心是通过单片机与DS1307实时时钟芯片的连接，使得单片机可以获取到准确的系统时间，并通过数码管进行显示。
DS1307芯片通过I2C总线与单片机连接，通过读取芯片中的时间寄存器，单片机可以获得当前的时间信息。
3.硬件设计本设计中使用了AT89S52单片机作为主控芯片，通过引脚与DS1307芯片相连。
单片机的P0口接到数码管的段选信号，P1口接到数码管的位选信号，通过控制这两个口的输出状态，可实现对数码管上显示的数字进行控制。
同时，为了使时钟可以正常运行，需外接一个晶振电路为单片机提供时钟信号。
4.软件设计通过对单片机的编程，实现了以下功能：(1)初始化DS1307芯片，设置初始时间；(2)每隔一秒读取一次DS1307芯片的时间寄存器，将时间信息保存到单片机的RAM中；(3)根据当前时间信息，在数码管上显示对应的小时和分钟。
5.调试与测试经过硬件的连接以及软件的编写，进行了调试与测试。
将初始时间设置为08:30，观察数码管上的显示是否正确，以及时间是否准确。
同时，通过手动调节DS1307芯片中的时间，检查单片机是否能正确获取时间，并进行显示。
6.总结与展望本文设计了一款基于单片机的电子时钟，通过单片机与DS1307芯片的连接和编程，实现了准确的时间显示功能。
（完整版）基于51单片机的数字钟毕业论文
西安邮电学院毕 业 设 计（论 文）题 目： 基于51单片机的数字钟设计院 （系）：专 业：班 级：学生姓名：导师姓名： 职称：基于单片机的数字钟毕业论文摘要…………………………………………………………………………… ⅠAbstract……………………………………………………………………… (Ⅱ)第1章 绪 论 (2)1.1 课题背景 (2)1.2 课题来源 (2)1.3 本章小结 (3)第2章 MCS-51单片机的结构 (4)2.1 控制器 (4)2.2 存储器的结构 (4)2.3 并行IO口 (5)2.4 时钟电路与时序 (5)2.5 单片机的应用领域 (6)2.6 本章小结 (6)第3章 电路的硬件设计 (7)3.1 复位电路 (7)3.2 时钟电路 (7)3.3 按键电路 (8)3.4 相关控制电路 (9)3.4.1 控制打铃电路 (9)3.4.2 时间表显示电路 (9)3.5 数码管显示电路 (10)3.6 电源电路设计 (10)3.7 本章小结 (10)第4章 电路的软件设计 (11)4.1 软件程序内容 (11)4.2 软件流程图 (11)4.3 定时程序设计 (12)4.3.1实时时钟实现的基本方法 . (13)4.3.2 实时时钟程序设计步骤 (13)4.4程序说明 (13)4.5 本章小结 (14)第5章 结论与展望 (15)5.1 结论 (15)5.2 单片机的发展趋势 (15)参考文献 (17)附录………………………………………………………………………………18第1章 绪 论1.1 课题背景单片机自1976年由Intel公司推出MCS-48开始，迄今已有二十多年了。
由于单片机集成度高、功能强、可靠性高、体积小、功耗地、使用方便、价格低廉等一系列优点，目前已经渗入到人们工作和生活的方方面面，几乎“无处不在，无所不为”。
单片机的应用领域已从面向工业控制、通讯、交通、智能仪表等迅速发展到家用消费产品、办公自动化、汽车电子、PC 机外围以及网络通讯等广大领域。
论文_单片机电子时钟 毕业设计论文
单片机电子时钟的设计摘要单片机自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广、发展很快。
单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易。
由于具有上述优点，在我国，单片机已广泛地应用在工业自动化控制、自动检测、智能仪器仪表、家用电器、电力电子、机电一体化设备等各个方面，而51单片机是各单片机中最为典型和最有代表性的一种。
这次毕业设计通过对它的学习、应用，以AT89S51芯片为核心，辅以必要的电路，设计了一个简易的电子时钟，它由4.5V直流电源供电，通过数码管能够准确显示时间，调整时间，从而到达学习、设计、开发软、硬件的能力。
关键词：单片机 AT89S51 电子时钟数码管Design of the singlechip electronics clockAbstractSingle slice machine from published in 70's for 20 centuries, is compare with its very high function price, is value by people and pay attention to, apply very widely, develop very quickly. Single slice the machine physical volume is small,the weight is light,the anti- interference ability is strong,the environment haven't high request,the price is cheap,the credibility is high,vivid good,develop more easy. In order to having an above-mentioned advantage, at the our country, single slice the machine is broadly applied already to turn an equipment at industrial automation control,automatic examination,intelligence instrument appearance,home appliances,electric power electronics,the machine electricity integral whole etc. each aspect, but 51 machines is is a typical model most and have a representative most in each machine of a kind. This graduation design passes to its study and application, Take the AT89S51 chips as core, assist with the electric circuit of the necessity, design a simple electronics clock, it from the 4.5 V direct current power supply power supply, pass the figures tube can accurate manifestation time, adjust time。
基于DS12C887时钟芯片的高精度时钟的设计毕业论文

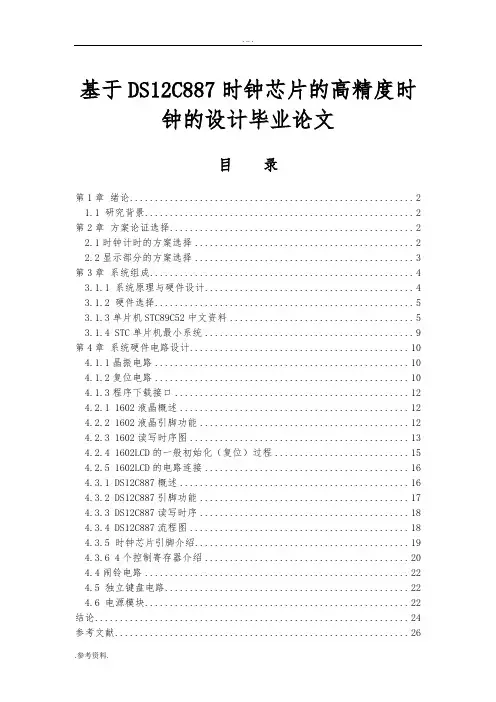

基于DS12C887时钟芯片的高精度时钟的设计毕业论文目录第1章绪论 (2)1.1 研究背景 (2)第2章方案论证选择 (2)2.1时钟计时的方案选择 (2)2.2显示部分的方案选择 (3)第3章系统组成 (4)3.1.1 系统原理与硬件设计 (4)3.1.2 硬件选择 (5)3.1.3单片机STC89C52中文资料 (5)3.1.4 STC单片机最小系统 (9)第4章系统硬件电路设计 (10)4.1.1晶振电路 (10)4.1.2复位电路 (10)4.1.3程序下载接口 (12)4.2.1 1602液晶概述 (12)4.2.2 1602液晶引脚功能 (12)4.2.3 1602读写时序图 (13)4.2.4 1602LCD的一般初始化（复位）过程 (15)4.2.5 1602LCD的电路连接 (16)4.3.1 DS12C887概述 (16)4.3.2 DS12C887引脚功能 (17)4.3.3 DS12C887读写时序 (18)4.3.4 DS12C887流程图 (18)4.3.5 时钟芯片引脚介绍 (19)4.3.6 4个控制寄存器介绍 (20)4.4闹铃电路 (22)4.5 独立键盘电路 (22)4.6 电源模块 (22)结论 (24)参考文献 (26)谢辞 (31)附录1 硬件实物图 (32)附录2 程序代码 (33)第1章绪论1.1 研究背景传统时钟芯片在电源断电时部的时间芯片就会停止计时，所以需要额外使用一个备用的电源向时钟芯片供电，这样会使系统功耗增大，体积变大。
单一功能定时时钟只提供年，月，日，时，分，秒的时间信息和日历功能，多功能时钟除了提供时间信息和日历功能以外，通常还具有报警，定时，闹钟等功能。
采用单片机STC89C52和时钟日历芯片DS12C887设计并且制作出来的电子钟，一个月的时间里只有1秒的误差[1]，比DS1302,DS1307，PCF8485等的芯片设计出来的时钟更精确[2]时钟按照工具接口方式不同可以分为并行接口时钟和串行接口时钟，并行接口时钟的特点是：传输速度快，但是硬件数目多，接线数目多，产品体积大。
毕业设计—基于单片机的12864时钟显示
学士学位毕业论文(设计)题目：基于单片机的12864时钟显示摘要电子时钟是一种非常广泛日常计时工具，给人们的带来了很大的方便，在社会上越来越流行。
它可以对年、月、日、星期、时、分、秒进行计时，采用直观的数字显示，可以同时显示年月日时分秒等信息，还有时间校准等功能。
该电子时钟主要采用STC89C52单片机作为主控核心，用DS1302时钟芯片作为时钟、液晶12864显示屏显示。
STC89C52单片机是由深圳宏晶科技公司推出的，功耗小，电压可选用4～6V电压供电；DS1302时钟芯片是美国DALLAS公司推出的具有细电流充电功能的低功耗实时时钟芯片，它可以对年、月、日、星期、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小；数字显示是采用的12864液晶显示屏来显示，可以同时显示年、月、日、星期、时、分、秒等信息。
此外，该电子时钟还具有时间校准等功能。
关键词：STC89C51单片机，DS1302时钟芯片，液晶12864AbstractElectronic clock is a very extensive daily timing tool, to the people has brought great convenience, more and more popular in the community. It can be the year, month, date, day, hour, minute, second for a time, using intuitive digital display, can display information such as year, month, day, hour, and time alignment functions. The electronic clock is used mainly as a master STC89C52 microcontroller core, with theDS1302 clock chip as a clock, LCD display12864. STC89C52 SCM is a Shenzhen Hong Crystal Technology has introduced, power consumption, voltage can be selected 4 ~ 6V voltage power supply; DS1302 clock chip is American DALLAS company launched with a fine current charging low-power real-time clock chip, it can year, month, date, day, hour, minute, second for a time, also has a leap year compensation and other functions, DS1302 and long life, small error; 12864 LCD digital display isused to display that can display year, month, date, day, hour, minute, second and so on. In addition, the electronic clock also has a time calibration function.Key Words:STC89C51 microcontroller, DS1302 clock chip, LCD 12864目录1绪论 (3)1.1时钟发展史 (3)1.2 目前的研究现状 (4)1.3研究目的及意义 (4)2 总体方案设计 (5)2.1 方案的选择 (5)2．1.1设计要求 (5)2．1.2方案的选择 (5)2.2总体方案组成框图 (6)3系统硬件设计 (6)3. 1主芯片模块 (6)3.1.1 中断系统 (8)3.1.2常用寄存器 (8)3.2晶振和复位电路 (10)3.2.1晶振电路 (10)3.2.2复位电路 (11)3.3 DS1302时钟芯片电路 (11)3.3.1 DS1302引脚图 (11)3.3.2 DS1302寄存器 (12)3.3.3 DS1302外围电路 (13)3.4 LCD12864显示模块 (13)3.4.1 LCD12864引脚功能 (13)3.4.2 LCD12864指令说明 (14)3.4.3 LCD12864电路接线 (15)3.5 红外遥控模块 (16)4 系统软件设计 (17)4．1 主程序设计 (17)4.2 LCD12864驱动程序 (19)4.3 DS1302驱动程序 (21)4.4 红外遥控程序 (24)5 调试结果 (25)5.1 正常显示日期时间画面 (26)5.2 进入调整时间日期画面 (26)5.3图片显示画面 (26)6总结 (27)致谢 (28)参考文献 (29)附录一 (31)附录二 (32)1绪论1.1时钟发展史很早以前,人类主要是利用天文现象和流动物质的连续运动来计时。
基于89C51单片机电子数字时钟的设计本科毕业论文
本科毕业论文基于89C51单片机电子数字时钟的设计目录第一章第一章 电子时钟的总体设计电子时钟的总体设计 ....................................................................................................... ...................................................................................................... 44 1.1 设计目的设计目的.......................................................................................................................... 4 1.1.1 课程设计课程设计 ............................................................................................................... 4 1.1.2 AT89C51芯片的串口功能芯片的串口功能.................................................................................... 4 1.1.3用keil 软件进行编程与调试 .................................................................................. 4 1.2 设计任务设计任务 .......................................................................................................................... 4 1.3 设计思路设计思路.......................................................................................................................... 4 第二章第二章 硬件系统的设计硬件系统的设计............................................................................................................... .............................................................................................................. 66 2.1 电路原理图设计电路原理图设计 .............................................................................................................. 6 2.1.1 电子钟的硬件电路框图电子钟的硬件电路框图...................................................................................... 6 2.2 AT89C51引脚及其功能 (6)2.2.1 AT89C51的原理及说明的原理及说明 ........................................................................................ 6 2.2.2 引脚功能引脚功能 ............................................................................................................... 7 2.3 驱动部件驱动部件 .......................................................................................................................... 8 2.4 显示部分显示部分.......................................................................................................................... 9 第三章第三章 软件系统的设计软件系统的设计............................................................................................................. ............................................................................................................ 110 3.1 电子钟的主程序电子钟的主程序............................................................................................................ 11 3.2 电子钟的显示子序电子钟的显示子序 ........................................................................................................ 12 3.3 定时器中断服务程序定时器中断服务程序 .................................................................................................... 13 3.4 电子时钟设计程序清单电子时钟设计程序清单 ................................................................................................ 15 3.5 程序进行编译仿真程序进行编译仿真........................................................................................................ 18 3.5.1 89C51程序 ......................................................................................................... 18 3.5.2 用PROTEUS ISIS 进行电子万年历的仿真测试 . (20)第四章第四章对89C51设计的电子时钟的总结................................................................................. 22 参考文献 ........................................................................................................................................ . (2)23摘要本次实训是基于AT89C51单片机电子钟的设计，对时、分、秒的显示的控制,时、分、秒用六位数码管显示LED 数码管时钟电路采用24小时计时方式。
毕业论文--基于无线的网络时钟设计
毕业设计(论文)题目基于无线的网络时钟设计目录引言 (3)1.绪论 (4)1.1 本设计的背景 (4)1.2 本设计的内容 (4)1.3 本设计的目的和意义 (4)2.系统控制方案的确定 (5)2.1 系统设计的基本步骤 (5)2.2 系统控制方案 (5)2.3 系统控制流程图 (6)3.系统硬件设计 (7)3.1 微控制器(单片机)的选型 (7)3.2 时钟芯片的选型 (8)3.3 温湿度芯片的选型 (9)3.4 无线模块的选型 (9)3.5 语音芯片的选型 (9)3.6 显示的选型 (11)3.7 红外遥控器的选型 (11)4．系统软件设计 (12)4.1 单片机C语言的概述 (12)4.2 系统工作过程分析 (12)4.3 控制系统程序设计 (13)5.结论 (15)致谢 (16)参考文献 (16)附图 (17)引言单片机是指一个集成在一块芯片上的完整计算机系统。
尽管他的大部分功能集成在一块小芯片上，但是它具有一个完整计算机所需要的大部分部件：CPU、内存、内部和外部总线系统，目前大部分还会具有外存。
同时集成诸如通讯接口、定时器，实时时钟等外围设备。
而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。
它是一种在线式实时控制计算机，有较强的抗干扰能力，成本较低。
单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴：1.在智能仪器仪表上的应用单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛应用于仪器仪表中，结合不同类型的传感器，可实现诸如电压、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。
采用单片机控制使得仪器仪表数字化、智能化、微型化，且功能比起采用电子或数字电路更加强大。
例如精密的测量设备（功率表，示波器，各种分析仪）。
2.在工业控制中的应用用单片机可以构成形式多样的控制系统、数据采集系统。
新型多功能电子闹钟设计毕业设计论文
本科生毕业设计(论文)毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：2009届本科毕业设计(论文)资料第一部分毕业论文(2009届)本科毕业设计(论文) 新型多功能电子闹钟设计2009年6月摘要本文提出了一种基于AT89C51单片机的新型多功能电子闹钟。
通过对设计方案的比较与论证，选择了适合本设计的时钟模块、闹铃模块、温度检测模块、键盘及显示模块、电源模块设计方案。
其中实时时钟采用DS12C887实现年月日时分秒等时间信息的采集和闹钟功能；温度检测模块由DS18B20集成温度传感器对现场环境温度进行实时检测；键盘和数码管与ZLG7289连接，通过键盘数码管可方便地校对时钟和设置闹钟时间；用蜂鸣器进行声音指示；采用7805 三端稳压集成芯片稳定输出5V直流电压。
通过对AT89C51单片机最小系统的原理分析，结合论文的设计要求，完成了系统流程图及系统程序的设计。
本设计可实现时间显示、闹钟设置、环境温度测量、交直流供电电源等功能。
关键词：单片机，电子闹钟多功能设计，温度检测，交直流供电ABSTRACTIn this article a new type of multi-functional electronic alarm clock, is based on AT89C51 single-chip controller is designed. Through the comparison of design and feasibility studies, choosing a design of the clock module, alarm module, the temperature detection module, a keyboard and display module, and power module design. Real time clock uses DS12C887 to achieve accurate date and alarm function such as the collection of time information; Temperature detection detects the on-site real-time by the integrated temperature sensor DS12B20 ambient temperature; keyboard and digital tube are connected with ZLG7289, can be easy to proof-reading alarm clock and set up time; It use buzzer for voice instructions; Using 7805 three-terminal regulators chip output DC voltage of 5V. By analysis the minimum system’ principium of singlechip AT89C51, combine the request of this character, I finished the design of system flow chart and system program.The design can achieve the goal of time display, the alarm settings, the ambient temperature measurement, AC-DC power supply functions.Key word: AT89C51, the temperature sensor DS18B20, keyboard and demonstrates the ZLG7289, buzzer7805目录第1章绪论 (1)1.1 电子闹钟研究的背景 (1)1.2 本课题研究的意义 (1)1.3 本课题研究的主要内容 (2)第2章电子闹钟硬件电路设计 (4)2.1 电子闹钟总体设计方案的比较与论证 (4)2.1.1 设计要求 (4)2.1.2 设计方案的比较和论证 (4)2.2 电子闹钟主机电路设计及原理 (5)2.2.1 AT89C51芯片概述 (5)2.2.2 系统时钟电路设计 (8)2.2.3 系统复位电路设计 (8)2.3 时钟模块的设计及原理 (9)2.3.1 时钟模块设计方案比较比较与论证 (9)2.3.2 DS12C887芯片概述 (9)2.3.3 DS12C887与单片机的连接图 (14)2.4 温度检测模块的设计及原理 (14)2.4.1 温度检测模块设计方案比较与论证 (14)2.4.2 DS18B20芯片概述 (14)2.4.3 DS18B20的内部结构 (15)2.4.4 DS18B20在设计中的连接图 (17)2.5 闹铃声光指示电路设计 (17)2.6 键盘及显示电路设计 (18)2.6.1 ZLG7289芯片概述 (18)2.6.2 ZLG7289在设计中与键盘及数码管的连接图 (20)2.7 电源电路的设计 (20)第3章系统原理分析及软件部分 (22)3.1 原理分析 (22)3.2 单片机最小系统 (22)3.3 系统软件部分 (23)3.3.1 软件总体设计 (23)3.3.2 系统流程图及程序 (23)结论 (26)参考文献 (27)致谢 (28)附录1 (29)附录2 (31)湖南工业大学本科毕业设计（论文）第1章绪论1.1 本课题研究的背景随着科学技术的进步，现在的闹钟也不再是过去的老样子。
数字时钟设计
数字时钟设计摘要随着科技的发展和时间的推移，对钟表精度、实用性的需求也在日益提高。
主要以STC12C5A60S2为核心组成，以LCD1602 LCD作为 LCD显示器，利用 C编程实现了 MCU的内部编程，使其更加准确实用。
本系统具有时、分、秒十进制的计时功能，手动校时校分功能，12小时24小时切换功能，个性化语音定时功能。
关键词：数字时钟STC12C5A60S2 LCD1602一、引言（一）研究背景人类社会是不断发展前进的，人们的生活习惯更是随着人类科技的发展进步而不断适应改变，科技无时无刻不在改变着我们的生活，使我们的生活质量逐步提高。
20世纪末，电子技术获得了飞速的发展，当前， MCU正朝着高性能、多样化方向发展，并将向 CMOS、低功耗、体积小、容量大、高性能、低成本、内置外围电路等方向发展。
这里是目前微处理器发展的一个重要方向。
采用微处理器进行微处理器的目的是彻底地改造传统的控制系统的思想和设计方式。
大部分过去需要通过模拟或者数字的方式来完成的功能，如今都可以通过单片机来完成。
该技术以软体取代硬体，亦称微型化，是一场对常规技术的革命性变革。
时钟就是诸多科技的一种，从古时人们的结绳记时开始，人们发明了时钟的雏形—日晷，通过太阳光影映射表盘记录时间，再后来人们发明了时钟，使人们可以较清楚地掌握时间，但时钟占空间多，时间表示不够精确、不够直观，所以现在人们又发明了数字时钟，数字时钟采用数字时间显示取代了模拟表盘的时钟，是时间表示准确到秒，并且体积小，使用方便，已经广泛取代市面上的表盘时钟。
（二）研究意义人们在日常生活中需要新的、便携的、功能强大的手表，而数字手表以卓越的性能满足人们的需求，数字钟表是采用数字电路实现时、分、秒等数字显示功能的一种定时设备。
它被广泛地用于私人住宅、车站、码头、办公室等各种公共场合，并逐渐变成了人们的必备物品。
随着数字 IC技术的发展和晶体振动的普及，数字精密腕表已远远超过了传统的腕表。
电子时钟毕业论文
电子时钟毕业论文电子时钟毕业论文引言电子时钟是一种普遍存在于我们日常生活中的设备。
它不仅仅是一种时间显示工具，更是一种时尚的装饰品。
本篇毕业论文将探讨电子时钟的历史、工作原理、设计与制造等方面，以期对电子时钟的发展和应用有更深入的了解。
一、电子时钟的历史电子时钟的历史可以追溯到20世纪初。
最早的电子时钟是由晶体管和电子管构成的，它们使用了电子元件来生成和显示时间。
然而，由于晶体管和电子管的体积较大，制造成本较高，因此这些早期的电子时钟并不普及。
随着电子技术的进步，集成电路的发展使得电子时钟变得更加小巧、便宜和可靠。
20世纪60年代，数字显示技术的出现使得电子时钟的数字显示变得更加清晰和易读。
从那时起，电子时钟开始在家庭和办公场所中广泛应用。
二、电子时钟的工作原理电子时钟的工作原理可以简单地概括为：通过一个稳定的时钟信号源，将时间信息转换为数字信号，然后通过数字显示装置将其显示出来。
时钟信号源通常是一个晶体振荡器，它产生一个稳定的频率信号。
这个频率信号会经过一系列的分频和计数操作，最终转换为小时、分钟和秒的数字信号。
这些数字信号会被送入数字显示装置，通过LED、LCD等显示技术将时间信息显示在屏幕上。
三、电子时钟的设计与制造电子时钟的设计与制造需要考虑多个方面的因素，包括外观设计、电路设计和制造工艺等。
外观设计方面，电子时钟可以有各种各样的形状和风格。
有些电子时钟采用传统的指针式设计，而有些则采用数字显示屏。
此外，还有一些电子时钟具有特殊的功能，比如闹钟、温度显示等。
电路设计方面，电子时钟的电路通常由时钟信号源、分频器、计数器和数字显示装置等组成。
其中，时钟信号源可以使用晶体振荡器或者RTC芯片来提供。
分频器和计数器可以使用集成电路来实现。
数字显示装置可以采用LED、LCD等技术。
制造工艺方面，电子时钟的制造通常包括PCB设计、元件选型和焊接等环节。
PCB设计需要考虑电路的布局和走线，以确保电子时钟的稳定性和可靠性。
基于FPGA的数字时钟设计设计
基于FPGA的数字时钟设计设计设计（论文）题目：基于FPGA的数字时钟设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日摘要随着科学技术的飞速发展，系统向着高速度、低功耗、低电压和网络化、移动化方向发展，各个领域对电路的要求越来越高，传统单一功能的电路很难满足发展的要求，而可编程逻辑器件（CPLD/FPGA）可以很方便地通过对逻辑结构的修改和配置，完成对系统和设备的升级。
基于FPGA的数字时钟设计毕业设计论文
摘要之阿布丰王创作本设计为一个多功能的数字时钟,具有时、分、秒计数显示功能,以24小时循环计数；具有校对功能. 本设计采纳EDA技术,以硬件描述语言Verilog HDL为系统逻辑描述语言设计文件,在QUARTUSII工具软件环境下,采纳自顶向下的设计方法,由各个基本模块共同构建了一个基于FPGA的数字钟.系统由时钟模块、控制模块、计时模块、数据译码模块、显示以及组成.经编译和仿真所设计的法式,在可编程逻辑器件上下载验证,本系统能够完成时、分、秒的分别显示,按键进行校准,整点报时,闹钟功能.关键词：数字时钟,硬件描述语言,Verilog HDL,FPGAAbstractThe design for a multi-functional digital clock, with hours, minutes and seconds count display to a 24-hour cycle count; have proof functions function. The use of EDA design technology, hardware-description language VHDL description logic means for the system design documents, in QUAETUSII tools environment, a top-down design, by the various modules together build a FPGA-based digital clock. The main system make up of the clock module, control module, time module, data decoding module, display and broadcast module. After compiling the design and simulation procedures, the programmable logic device to download verification, the system can complete the hours, minutes and seconds respectively, using keys to cleared , to calibrating time. And on time alarm and clock for digital clock.Keywords：digital clock,hardware description language,Verilog HDL,FPGA目录第一章绪论1.1.选题意义与研究现状在这个时间就是金钱的年代里,数字电子钟已成为人们生活中的必需品.目前应用的数字钟不单可以实现对年、月、日、时、分、秒的数字显示,还能实现对电子钟所在地址的温度显示和智能闹钟功能,广泛应用于车站、医院、机场、码头、茅厕等公共场所的时间显示.随着现场可编程门阵列( field program-mable gate array ,FPGA) 的呈现,电子系统向集成化、年夜规模和高速度等方向发展的趋势更加明显, 作为可编程的集成度较高的ASIC,可在芯片级实现任意数字逻辑电路,从而可以简化硬件电路,提高系统工作速度,缩短产物研发周期.故利用 FPGA这一新的技术手段来研究电子钟有重要的现实意义.设计采纳FPGA现场可编程技术,运用自顶向下的设计思想设计电子钟.防止了硬件电路的焊接与调试,而且由于FPGA的 I /O 端口丰富,内部逻辑可随意更改,使得数字电子钟的实现较为方便.本课题使用Cyclone EP1C6Q240的FPGA器件,完成实现一个可以计时的数字时钟.该系统具有显示时、分、秒,智能闹钟,按键实现校准时钟,整点报时等功能.满足人们获得精确时间以及时间提醒的需求,方便人们生活.1.2.国内外研究及趋势随着人们生活水平的提高和生活节奏的加快,对时间的要求越来越高,精准数字计时的消费需求也是越来越多.二十一世纪的今天,最具代表性的计时产物就是电子时钟,它是近代世界钟表业界的第三次革命.第一次是摆和摆轮游丝的发明,相对稳定的机械振荡频率源使钟表的走时差从分级缩小到秒级,代表性的产物就是带有摆或摆轮游丝的机械钟或表.第二次革命是石英晶体振荡器的应用,发明了走时精度更高的石英电子钟表,使钟表的走时月差从分级缩小到秒级.第三次革命就是单片机数码计时技术的应用,使计时产物的走时日差从分级缩小到1/600万秒,从原有传统指针计时的方式发展为人们日常更为熟悉的夜光数字显示方式,直观明了,并增加了全自动日期、星期的显示功能,它更符合消费者的生活需求！因此,电子时钟的呈现带来了钟表计时业界跨跃性的进步.我国生产的电子时钟有很多种,总体上来说以研究多功能电子时钟为主,使电子时钟除原有的显示时间基本功能外,还具有闹铃,报警等功能.商家生产的电子时钟更从质量,价格,实用上考虑,不竭的改进电子时钟的设计,使其更加的具有市场.1.3.论文结构第一章详细论述了近些年来,数字化时钟系统研究领域的静态及整个数字化时钟系统的发展状况,同时分析了所面临的问题与解决方案,从而提出了本论文的研究任务.第二章从研究任务着手,选择符合设计要求的经常使用芯片及其它元器件,详细论述了各接口电路的设计与连接,以模块化的形式,整合数字化时钟硬件的设计从小到年夜,从局部到整体,循序渐进,最终实现一个功能齐全的数字化时钟系统.第三章根据系统设计要求,着手对数字化时钟系统软件进行功能的实现,将各功能模块有机结合,实现时钟走时,实现闹铃、整点报时附加功能.第四章依照设计思路,在联机调试过程中,对时钟系统的缺乏和缺点进行分析,将调试过程作重点的记录.第五章对全文的总结,对本系统功能实现以及制作过程中需要注意的方面,及整个系统软件编写中所吸取的经验教训进行论述,同时,也对整个研究应用进行展望.第二章编程软件及语言介绍2.1Quarters II编程环境介绍运行环境设计采纳quartus II软件实现,因此针对软件需要用到的一些功能在这里进行描述.Quartus II软件界面简单易把持,如下图2.1:图2.1Quartus II软件界面图2.1.1菜单栏1)【File】菜单Quartus II的【 File】菜单除具有文件管理的功能外,还有许多其他选项图2.2Quartus II菜单栏图（1）【New 】选项：新建工程或文件,其下还有子菜单【New Quartus II Project】选项：新建工程.【Design File】选项：新建设计文件,经常使用的有：AHDL文本文件、VHDL文本文件、Verilog HDL文本文件、原理图文件等.【Vector Waveform Five】选项：矢量波形文件.（2）【Open】选项：翻开一个文件.（3）【New Project Wizard 】选项：创立新工程.点击后弹出对话框.单击对话框最上第一栏右侧的“…”按钮,找到文件夹已存盘的文件,再单击翻开按钮,既呈现如图所示的设置情况.对话框中第一行暗示工程所在的工作库文件夹,第二行暗示此项工程的工程名,第三行暗示顶层文件的实体名,一般与工程名相同.图2.3Quartus II新建工程图（4）【creat /update】选项:生成元件符号.可以将设计的电路封装成一个元件符号,供以后在原理图编纂器下进行条理设计时调用.2)【View】菜单：进行全屏显示或对窗口进行切换,包括条理窗口、状态窗口、消息窗口等.图2.4Quartus II菜单栏全屏切换图3)【Assignments】菜单（1）【Device】选项：为以后设计选择器件.（2）【Pin】选项：为以后条理树的一个或多个逻辑功能块分配芯片引脚或芯片内的位置.（3）【Timing Ananlysis Setting】选项：为以后设计的 tpd、tco、tsu、fmax 等时间参数设按时序要求.（4）【EDA tool setting】选项：EDA 设置工具.使用此工具可以对工程进行综合、仿真、时序分析,等等.EDA 设置工具属于第三方工具.（5）【Setting】选项：设置控制.可以使用它对工程、文件、参数等进行修改,还可以设置编译器、仿真器、时序分析、功耗分析等.（6）【assignment editor】选项：任务编纂器.（7）【pin planner 】选项：可以使用它将所设计电路的 I/O 引脚合理的分配到已设定器件的引脚上.图2.5Quartus II菜单栏设定引脚下拉图4)【processing】菜单【processing】菜单的功能是对所设计的电路进行编译和检查设计的正确性. （1）【Stop process】选项：停止编译设计项目.（2）【Start Compilation】选项：开始完全编译过程,这里包括分析与综合、适配、装配文件、按时分析、网表文件提取等过程.（3）【analyze current file】选项：分析以后的设计文件,主要是对以后设计文件的语法、语序进行检查.（4）【compilation report】选项：适配信息陈说,通过它可以检查详细的适配信息,包括设置和适配结果等.（5）【start simulation】选项：开始功能仿真.（6）【simulation report】选项：生胜利能仿真陈说.（7）【compiler tool】选项：它是一个编译工具,可以有选择对项目中的各个文件进行分别编译.（8）【simulation tool】选项：对编译过电路进行功能仿真和时序仿真. （9）【classic timing analyzer tool】选项：classic时序仿真工具.（10）【powerplay power analyzer tool】选项：PowerPlay 功耗分析工具.图2.6Quartus II菜单栏运行下拉图5)【tools】菜单【tools 】菜单的功能是（1）【run EDA simulation tool 】选项：运行EDA仿真工具,EDA是第三方仿真工具.（2）【run EDA timing analyzer tool 】选项：运行EDA时序分析工具,EDA 是第三方仿真工具.（3）【Programmer 】选项：翻开编程器窗口,以便对Altera 的器件进行下载编程.图2.7Quartus II仿真菜单下拉图2.1.2工具栏工具栏紧邻菜单栏下方,它其实是各菜单功能的快捷按钮组合区.2.8Quartus II菜单栏图图2.9Quartus II菜单栏按键功能图2.1.3功能仿真流程1、新建仿真文件图2.10Quartus II菜单栏新建文件夹图2、功能方正把持在菜单上点processing在下拉菜单中,如下图：图2.11Quartus II菜单栏processing下拉图2.2Verilog HDL语言介2.2.1什么是verilog HDL语言Verilog HDL是一种硬件描述语言,用于从算法级、门级到开关级的多种笼统设计条理的数字系统建模.被建模的数字系统对象的复杂性可以介于简单的门和完整的电子数字系统之间.数字系统能够按条理描述,并可在相同描述中显式地进行时序建模.Verilog HDL 语言具有下述描述能力：设计的行为特性、设计的数据流特性、设计的结构组成以及包括响应监控和设计验证方面的时延和波形发生机制.所有这些都使用同一种建模语言.另外,Verilog HDL语言提供了编程语言接口,通过该接口可以在模拟、验证期间从设计外部访问设计,包括模拟的具体控制和运行.Verilog HDL语言不单界说了语法,而且对每个语法结构都界说了清晰的模拟、仿真语义.因此,用这种语言编写的模型能够使用Ve rilog仿真器进行验证.语言从C编程语言中继承了多种把持符和结构.Verilog HDL提供了扩展的建模能力,其中许多扩展最初很难理解.可是,Verilog HDL语言的核心子集非常易于学习和使用,这对年夜大都建模应用来说已经足够.固然,完整的硬件描述语言足以对从最复杂的芯片到完整的电子系统进行描述.2.2.2主要功能下面列出的是Verilog硬件描述语言的主要能力：●基本逻辑门,例如and、or和nan d等都内置在语言中.●用户界说原语（UP）创立的灵活性.用户界说的原语既可以是组合逻辑原语,也可以是时序逻辑原语.●开关级基本结构模型,例如pmos和nmos等也被内置在语言中.●提供显式语言结构指定设计中的端口到端口的时延及路径时延和设计的时序检查.●可采纳三种分歧方式或混合方式对设计建模.这些方式包括：行为描述方式—使用过程化结构建模；数据流方式—使用连续赋值语句方式建模；结构化方式—使用门和模块实例语句描述建模.●Verilog HDL中有两类数据类型：线网数据类型和寄存器数据类型.线网类型暗示构件间的物理连线,而寄存器类型暗示笼统的数据存储元件.●能够描述条理设计,可使用模块实例结构描述任何条理.●设计的规模可以是任意的；语言分歧毛病设计的规模（年夜小）施加任何限制.●Verilog HDL不再是某些公司的专有语言而是IEEE标准.●人和机器都可阅读Verilog语言,因此它可作为EDA的工具和设计者之间的交互语言.●Verilog HDL语言的描述能力能够通过使用编程语言接口（PLI）机制进一步扩展.PLI是允许外部函数访问Verilog模块内信息、允许设计者与模拟器交互的例程集合.●设计能够在多个条理上加以描述,从开关级、门级、寄存器传送级（RTL）到算法级,包括进程和队列级.●能够使用内置开关级原语在开关级对设计完整建模.●同一语言可用于生成模拟激励和指定测试的验证约束条件,例如输入值的指定.●Verilog HDL能够监控模拟验证的执行,即模拟验证执行过程中设计的值能够被监控和显示.这些值也能够用于与期望值比力,在不匹配的情况下,打印陈说消息.●在行为级描述中,Verilog HDL不单能够在RTL级上进行设计描述,而且能够在体系结构级描述及其算法级行为上进行设计描述.●能够使用门和模块实例化语句在结构级进行结构描述.●如图显示了Verilog HDL的混合方式建模能力,即在一个设计中每个模块均可以在分歧设计条理上建模.●Verilog HDL还具有内置逻辑函数,例如&（按位与）和|（按位或）.●对高级编程语言结构,例如条件语句、情况语句和循环语句,语言中都可以使用.●可以显式地对并发和按时进行建模.●提供强有力的文件读写能力.●语言在特定情况下是非确定性的,即在分歧的模拟器上模型可以发生分歧的结果；例如,事件队列上的事件顺序在标准中没有界说.图2.12混合设计条理图第三章数字化时钟系统硬件设计3.1系统核心板电路分析本系统采纳的开发平台标配的核心板是QuickSOPC,可以实现EDA、SOP 和DSP的实验及研发.本系统采纳QuickSOPC标准配置为Altera公司的EP1C6Q240C8芯片.（1）核心板的硬件资源核心板采纳4层板精心设计,采纳120针接口.QuickSOPC核心板的硬件原图3.1QuickSOPC硬件方块图（2）FPGA电路核心板QuickSOPC上所用的FPGA为Altera公司Cyclone系列的EP1C6Q240.EP1C6Q240包括有5980个逻辑单位和92Kbit的片上RAM.EP1C6Q240有185个用户I/O口,封装为240-Pin PQFP.核心板EP1C6Q240器件特性如表2-1.表3-1核心EP1C6Q240器件特性：特性核心板EP1C6Q240器件逻辑单位（LE）5980M4K RAM 块20RAM总量（bit）92160PLL(个) 2185最年夜用户I/O数（个）1167216配置二进制文件（.rbf）年夜小（bit）可选串行主动配置器件EPCS1/ EPCS4/ EPCS16（3）配置电路Cyclone FPGA的配置方式包括：主动配置模式、主动配置模式以及JTAG配置模式.本系统采纳的是JTAG配置模式下载配置数据到FPGA.通过JTAG结果,利用Quartus II软件可以直接对FPGA进行独自的硬件重新配置.Quartus II软件在编译时会自动生成用于JTAG配置的.sof文件.Cyclone FPGA设计成的JTAG指令比其他任何器件把持模式的优先级都高,因此JTAG配置可随时进行而不用等候其他配置模式完成.JTAG模式使用4个专门的信号引脚：TDI、TDO、TMS以及TCK.JTAG的3个输入脚TDI、TMS 和TCK具有内部弱上拉,上拉电阻年夜约为25kΩ.在JGTA进行配置的时候,所有用户I/O扣都为高阻态.（4）时钟电路FPGA内部没振荡电路,使用有源晶振是比力理想的选择.EP1C6Q240C8的输入的时钟频率范围为15.625~387MHz,经过内部的PLL电路后可输出15.625~275MHz的系统时钟.当输入时钟频率较低时,可以使用FPGA的内部PLL 调整FPGA所需的系统时钟,使系统运行速度更快.核心板包括一个48MHz的有源晶振作为系统的时钟源.如图2-2所示.为了获得一个稳定、精确的时钟频率,有源晶振的供电电源经过了LC滤波.本系统硬件整体设计框图如图2-3所示：图3.2数字时钟系统硬件电路总体框图3.2系统主板电路分析3.2.1时钟模块电路FPGA内部没振荡电路,使用有源晶振是比力理想的选择.EP1C6Q240C8的输入的时钟频率范围为15.625~387MHz,经过内部的PLL电路后可输出15.625~275MHz的系统时钟.当输入时钟频率较低时,可以使用FPGA的内部PLL 调整FPGA所需的系统时钟,使系统运行速度更快.核心板包括一个50MHz的有源晶振作为系统的时钟源.为了获得一个稳定、精确的时钟频率,有源晶振的供电电源经过了LC滤波.图3.3系统时钟电路图3.2.2显示电路由于本设计需要显示时间信息包括：时、分、秒,显所以采纳主板上七段数码管显示电路与系统连接实现显示模块的功能.主板上七段数码管显示电路如图2-4 所示,RP4和 RP6 是段码上的限流电阻,位码由于电流较年夜,采纳了三极管驱动.图3.4七段数码管显示电路图数码管 LED显示是工程项目中使用较广的一种输出显示器件.罕见的数管有共阴和共阳 2 种.共阴数码管是将 8 个发光二极管的阴极连接在一起作为公共端,而共阳数码管是将 8 个发光二极管的阳极连接在一起作为公共端.公共端常被称作位码,而将其他的 8 位称作段码.如图 2-5所示为共阳数码管及其电路,数码管有 8 个段分别为：h、g、f、e、d、c、b 和a（h 为小数点） ,只要公共端为高电平“1” ,某个段输出低电平“0”则相应的段就亮.图3.5七段数码管显示电路图从电路可以看出,数码管是共阳的,当位码驱动信号为 0时,对应的数码管才华把持；当段码驱动信号为 0 时,对应的段码点亮.3.2.3键盘控制电路键盘控制电路要实现时钟系统调时的功能和闹铃开关的功能.本设计采纳主板上的自力键盘来实现这两个功能.当键盘被按下是为“0”,未被按下是为“1”.电路连接图如图2-6所示.电路中为了防止FPGA的I/O设为输出且为高电平在按键下直接对地短路,电阻RP9、RP10对此都能起到呵护作用.图3.6 键盘电路图3.2.4蜂鸣电路设计如图2-7所示,蜂鸣器使用 PNP三极管进行驱动控制,蜂鸣器使用的是交流蜂鸣器.当在BEEP输入一定频率的脉冲时,蜂鸣器蜂鸣,改变输入频率可以改变蜂鸣器的响声.因此可以利用一个PWM 来控制BEEP,通过改变PWM 的频率来获得分歧的声响,也可以用来播放音乐.若把 JP7断开,Q4 截止,蜂鸣器停止蜂鸣.图3.7蜂鸣电路图第四章数字化时钟系统软件设计4.1整体方案介绍4.1.1整体设计描述设计中的数字时钟,带有按键校准,定点报时,数码管显示等功能.因此数字时钟所包括的模块可分为,分频模块,按键模块,计时校准模块,闹钟模块,LED显示模块,模块之间的关系下图：图4.1整体模块框图针对框图流程,设定出各个模块的需求：1、分频电路：针对计时器模块与闹钟设定模块的需求,可以知道分频模块需要生成一个1Hz的频率信号,确保计时模块可以正常计数.2、计时器模块：计数模块的作用是收到分频模块1Hz频率的信号线,能进行正确计时,而且可以通过按键进行时间的修改,且当整点时,给蜂鸣器发生使能信号,进行整点报时,播放音乐.3、闹钟设定模块：可根据按键的设定闹钟的时间,当计时模块的时间与闹钟设定模块的时间相等的时候,给蜂鸣器一个使能信号,蜂鸣器闹铃..4、蜂鸣器模块：根据计时模块,闹钟模块给出的使能信号,判定蜂鸣器是整点报时,还是闹钟响铃.整点报时会播放音乐,闹钟时嘀嘀嘀报警.5、LED显示模块：根据实际的需求显示计时模块的时间,还是闹钟设定模块的时间,8个七段码LED数码管,进行扫描方式显示数据.4.1.2整体信号界说对整个模块进行信号界说.接口及寄存器界说module clock(clk,key,dig,seg,beep);// 模块名 clockinput clk; // 输入时钟input [4:0] key; //输入按键,key[3:0]分别为秒,分钟,小时的增加按键.Key[4]为闹钟设置按键,key[5]为校准设置按键.output [7:0] dig; // 数码管选择输出引脚 aoutput [7:0] seg; // 数码管段输出引脚output beep; //蜂鸣器输出端reg [7:0] seg_r = 8'h0; //界说数码管输出寄存器reg [7:0] dig_r; //界说数码管选择输出寄存器reg [3:0] disp_dat; // 界说显示数据寄存器reg [8:0] count1; //界说计数寄存器reg [14:0] count; //界说计数中间寄存器reg [23:0] hour = 24'h235956; // 界说现在时刻寄存器reg [23:0] clktime = 24'h000000; //界说设定闹钟reg [1:0] keyen = 2'b11; // 界说标识表记标帜位reg [4:0] dout1 = 5'b11111;reg [4:0] dout2 = 5'b11111;reg [4:0] dout3 = 5'b11111; // 寄存器wire [4:0] key_done; // 按键消抖输出reg [15:0] beep_count = 16'h0; //蜂鸣器寄存器reg [15:0] beep_count_end = 16'hffff; //蜂鸣器截止寄存器reg clktime_en = 1'b1; //闹钟使能寄存器reg sec ; //1秒时钟reg clk1; //1ms时钟reg beep_r; //寄存器wire beepen; //闹钟使能信号4.1.3模块框图通过quartus II的creat symble for current file功能生成框图如下：图4.2生成的符号图分频模块实现,计数电路所需时钟信号为1HZ,而系统时钟为48MHZ,所以要对系统时钟进行分频以来满足电路的需要.4.2分频模块实现4.2.1分频模块描述对分频模块,关键是生成个1Hz的时钟信号.考虑到仿真的需要,模块中间生成1个1kHz的时钟信号.1Hz的信号的发生用来发生时钟的秒脉冲,框图如下图4.2：图4.3分频模块图4.2.2分频模块设计本系统法式设计时钟的准确与否主要取决于秒脉冲的精确度.为了保证计时准确,我们对系统时钟48MHz进行了48000分频生成1kHz信号clk1,在通过1kHz信号,生成1Hz信号clk.//1ms信号发生部份always @(posedge clk) // 界说 clock 上升沿触发begincount = count + 1'b1;if(count == 15'd24000) //0.5mS到了吗？begincount = 15'd0; //计数器清零clk1 = ~clk1; //置位秒标识表记标帜endend//秒信号发生部份always @(posedge clk1) // 界说 clock 上升沿触发begincount1 = count1 + 1'b1;if(count1 == 9'd500) //0.5S到了吗？begincount1 = 9'd0; //计数器清零sec = ~sec; //置位秒标识表记标帜endEnd4.2.3分频模块仿真通过设置功能仿真,检查代码的正确性5仿真结果图4.4分频模块波形仿真图右上图可以知道,计数寄存器count累加到23999时,重新酿成0,共计数了24000个值.触发clk1跳变,使得count1加一,count1累加到499的时候,下一个数据为0,共技术500个值.所以,sec信号的频率为1Hz,满足设计要求.5.1计时模块实现5.1.1计时模块描述与实现计时模块是采纳16进制来实现的,将hour[23,0]界说为其时分秒,其中hour[3,0]为其秒钟上的个位数值,hour[4,7]为其秒钟上的十位数值,以此类推分钟、时钟的个位和十位.当clk脉冲过来时,秒个位hour[3,0]便开始加1,当加到9时,秒十位加1,与此同时秒个位清零,继续加1.当秒十位hour[7,4]为5秒个位为9时（即59秒）,分个位hour[11,8]加1,与此同时秒个位和秒十位都清零.以此类推,当分十位hour[15,12]为5和分个位为9时（即59分）,时个位加1,与此同时分个位hour[19,16]和分十位都清零.那时分十位[23,20]为2和分个位为4,全部清零,开始重新计时.从功能上讲分别为模60计数器,模60计数器和模24计数器.//时间计算及校准部份always @(negedge sec)//计时处置beginhour[3:0] = hour[3:0] + 1'b1;//秒加 1if(hour[3:0] >= 4'ha)//加到10,复位beginhour[3:0] = 4'h0;hour[7:4] = hour[7:4] + 1'b1;// 秒的十位加一if(hour[7:4] >= 4'h6)//加到6,复位beginhour[7:4] = 4'h0;hour[11:8] = hour[11:8] + 1'b1;//分个位加一if(hour[11:8] >= 4'ha)//加到10,复位beginhour[11:8] = 4'h0;hour[15:12] = hour[15:12] + 1'b1;//分十位加一if(hour[15:12] >= 4'h6)//加到6,复位beginhour[15:12] = 4'h0;hour[19:16] = hour[19:16] + 1'b1;//时个位加一if(hour[19:16] >= 4'ha)//加到10,复位beginhour[19:16] = 4'h0;hour[23:20] = hour[23:20] + 1'b1;//时十位加一endif(hour[23:16] >= 8'h24)//加到24,复位hour[23:16] = 8'h0;endendendendendend5.1.2计时模块仿真对计时模块进行仿真,记录仿真波形图4.5计时模块仿真图由上图可见,当sec信号下降沿跳变时,hour寄出去会加1,也就相当于跳了一秒钟时间.当hour的时间为235959是,下一个计数器的值为000000,hour寄存器归零,相当于三更0点的时刻.仿真的结果达到预期,通过.5.2按键处置模块实现5.2.1按键处置模块描述框图如下图4.4：图4.6按键控制功能图模块讲计时部份和时间调整部份整合到一起,正常态的时候,时间正常运行,当key[5]被按下时,进入时间校准,可以通过key[2:0]三个键,分别对秒,分,时进行加1把持,从而进行时间校准.当key[3]被按下时,进入闹钟设定,可以通过key[2:0]三个键,分别对秒,分,时进行加1把持,从而进行闹钟的设定.图4.7按键模块仿真图通过按键key进行仿真控制,可以发现clktime会随着按键的按下,分别有时钟,分钟秒钟加1,仿真结果满足设计要求.5.2.2按键去抖处置模块设计按键模块实现去抖处置,及乒乓按键设计,确保后面的计时模块与闹钟模块的功能实现.assign key_done = key|dout3; // 按键消抖输出always @(posedge count1[5]) //按键去噪声begindout1 <= key;dout2 <= dout1;dout3 <= dout2; //连续赋值endalways @(negedge key_done[4])beginkeyen[1] = ~keyen[1]; //校准按键转换乒乓按键endalways @(negedge key_done[3])beginkeyen[0] = ~keyen[0]; //按时按键转换乒乓按键End5.2.3按键模块去抖仿真对按键去颤动仿真,同样才用功能仿真方式,这里不再重复设置与把持,如同上面的分频模块进行设置并进行仿真.Key寄存器为输入按键,初始化电路为高电平,当有按键按下去的时候,酿成低电平.因此改变key的值,观察仿真结果是否正确.功能仿真,记录仿真结果,如下图：图4.8按键模块仿真图通过上图可以知道,key_done会随着key的变动而发生相应的变动,并有消除噪声的作用,功能仿真正确,达到设计目的.5.3闹钟模块实现5.3.1闹钟模块设计本设计中,判断闹铃时间到,是通过判按时钟系统实时时间的时钟与分钟是否分别即是设定的闹铃时间的时钟、分钟、秒钟.那时间（hour[23:0]）即是设定的闹钟时间（clktime[23:0]）时,闹钟触发时,播放嘀嘀嘀报警声,闹钟会响10秒的时间(clktime[23:0]+10 >=hour[23:0]).正常情况下,闹铃时间到会进行为时1分钟的蜂鸣报时,可以通过按下闹钟按键key[3]使其停止.当闹铃设置为整点是,会先进行整点报时,然后进入闹铃.图4.9闹钟控制键功能图5.3.2闹钟设定模块仿真图4.10闹钟模块仿真图通过按键key进行仿真控制,可以发现clktime会随着按键的按下,分别有时钟,分钟秒钟加1,仿真结果满足设计要求.5.4蜂鸣器模块实现5.4.1蜂鸣器模块描述蜂鸣器模块负责整点报时,和闹铃的时候进行作声的作用.整点报时的时候,播放音乐,10秒音乐播报完后停止整点报时.闹钟触发时,播放嘀嘀嘀报警声.当闹铃设置为整点是,会先进行整点报时,然后进入闹铃.当闹钟设定键被按下,响起的蜂鸣声会被屏蔽.模块框图如下图4.9：5.4.2蜂鸣器模块实现//蜂鸣器的计数按时器always@(posedge clk)。
多功能电子时钟毕业论文设计
多功能电子时钟毕业论文设计目录摘要 ................................................... 错误!未定义书签。
Abstract ................................................. 错误!未定义书签。
绪论 .. (1)1. 多功能电子时钟研究的背景和意义 (1)2. 电子时钟的功能 (2)第一章电子时钟设计方案分析 (3)1.1 FPGA设计方案 (3)1.2 单片机设计方案 (3)第二章基于单片机的电子时钟硬件设计 (5)2.1 主要IC芯片选择 (5)2.1.1 微处理器选择 (5)2.1.2 时钟芯片选择 (6)2.1.2.1 DS1302简介及引脚说明 (7)2.1.2.2DS1302的控制字和读写时序说明 (8)2.1.2.3DS1302的片寄存器 (10)2.2 电子时钟硬件电路设计 (12)2.2.1 时钟电路设计 (13)2.2.2 显示电路设计 (14)2.2.3 按键电路设计 (15)2.2.4 闹铃电路设计 (17)2.2.5 复位电路设计 (18)第三章电子时钟软件设计 (20)3.1 主程序设计 (20)3.2 子程序设计 (21)3.2.1日历子程序设计 (21)3.2.2 显示子程序设计 (21)3.2.3 键盘扫描子程序 (22)3.2.4 闹铃子程序设计 (22)第四章系统调试 (26)4.1 硬件调试 (27)4.1.1 单片机基础电路调试 (27)4.1.2 显示电路调试 (28)4.1.3 DS1302电路调试 (30)4.1.4 按键电路调试 (31)4.2 软件调试 (32)4.2.1 键盘子程序调试 (32)4.2.2 时钟日历子程序调试 (32)结论 (33)参考文献 (34)附录一程序 (35)附录二多功能电子时钟元器件一览表 (60)附录三多功能电子时钟硬件原理图 (61)致谢 (63)绪论时间是人类生活必不可少的重要元素，如果没有时间的概念，社会将不会有所发展和进步。
