ET工具命令(CAD)

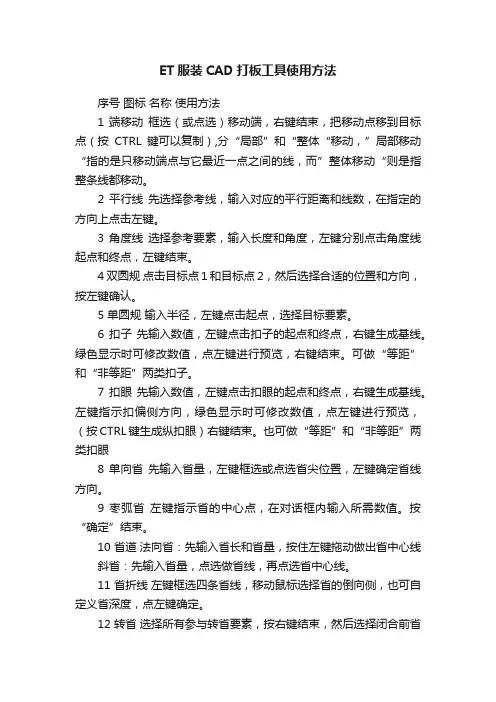

ET服装CAD打板工具使用方法

ET服装CAD打板工具使用方法序号图标名称使用方法1 端移动框选（或点选）移动端，右键结束，把移动点移到目标点（按CTRL键可以复制）,分“局部”和“整体“移动，”局部移动“指的是只移动端点与它最近一点之间的线，而”整体移动“则是指整条线都移动。

2 平行线先选择参考线，输入对应的平行距离和线数，在指定的方向上点击左键。

3 角度线选择参考要素，输入长度和角度，左键分别点击角度线起点和终点，左键结束。

4 双圆规点击目标点1和目标点2，然后选择合适的位置和方向，按左键确认。

5 单圆规输入半径，左键点击起点，选择目标要素。

6 扣子先输入数值，左键点击扣子的起点和终点，右键生成基线。

绿色显示时可修改数值，点左键进行预览，右键结束。

可做“等距”和“非等距”两类扣子。

7 扣眼先输入数值，左键点击扣眼的起点和终点，右键生成基线。

左键指示扣偏侧方向，绿色显示时可修改数值，点左键进行预览，（按CTRL键生成纵扣眼）右键结束。

也可做“等距”和“非等距”两类扣眼8 单向省先输入省量，左键框选或点选省尖位置，左键确定省线方向。

9 枣弧省左键指示省的中心点，在对话框内输入所需数值。

按“确定”结束。

10 省道法向省：先输入省长和省量，按住左键拖动做出省中心线斜省：先输入省量，点选做省线，再点选省中心线。

11 省折线左键框选四条省线，移动鼠标选择省的倒向侧，也可自定义省深度，点左键确定。

12 转省选择所有参与转省要素，按右键结束，然后选择闭合前省线，再选择闭合后省线，最后选择新的省线，按右键结束。

（若做等分转省，则在“等分数”框里输入数值即可）13 接角圆顺首选确定被圆顺要素是否需要合并，依次选择被圆顺要素，按右键结束要素选择，依次点选缝合要素的起点端，按右键结束；调整圆顺曲线，按右键结束曲线调整。

14 点打断左键点选要打断的线，左键点选要打断的位置，可在点输入框中输入数值。

15 要素打断选择被打断要素，按右键结束（按SHIFT键可进行相互打断），左键点选打断要素即可。

ET服装CAD模板机操作方法

ET服装CAD模板机操作方法
1.打开电脑并启动CAD软件：首先要确保模板机连接到电脑，并确认CAD软件已经正确安装。

接下来，打开电脑并启动CAD软件。

2.创建设计文件：在CAD软件中选择“新建”或“创建文件”选项，
然后选择适当的绘图单位（如英寸或毫米），确定好纸张大小和纸张方向。

点击“确定”按钮后，将创建一个新的设计文件。

3.绘制基础图形：ET模板机通常提供了不同种类的模板，您可以根
据您的设计需求选择合适的模板。

使用鼠标或绘图板在设计文件中选择并
放置模板。

然后，使用CAD软件提供的绘图工具，如直线工具、圆形工具、曲线工具等，在模板上绘制基本图形。

您可以根据需要调整图形的大小、
角度和位置。

4.添加服装细节：根据您的设计需求，可以使用CAD软件中的绘图工
具添加丰富的细节。

例如，您可以使用线段工具绘制衣领、袖口、衣襟等
部分；使用曲线工具绘制裙摆或裤腿的自然曲线等。

您还可以使用填色工
具为不同的部分上色，以便更好地呈现设计效果。

6.添加标注和尺寸：ET模板机通常还具备添加标注和尺寸的功能，
使得设计更加准确和专业。

您可以选择标注工具添加文字标注，如添加衣
领尺寸、裙摆长度等。

您还可以使用尺寸工具添加图形的实际尺寸，比如
添加袖长、胸围等。

从AutoCADR14开始Autodesk公司就在AutoCAD的基础上补充了一个程序——《扩展工具》。

AutoCADR14里面叫做《附赠程序》，英文版为《BONUS》；AutoCAD2002及以后的版本里都叫做《ET扩展工具》，英文版为《ExpressTools》。

操作AutoCAD时，利用AutoCAD固有的命令，可以进行一系列的绘图操作。

但有时，总觉得有的命令在使用时，须按要求进行多次选择后，才开始执行，一次、二次没什么，命令用多了就觉得很麻烦，对提高绘图速度也是个障碍。

由此，许多CAD 的高手们就按照自己绘图的要求，环境，习惯等，对CAD进行二次开发，做了很多“插件”、“工具”、“外挂”之类的实用扩展工具。

其实，AutoCAD本身就带有这种实用的扩展工具《ET扩展工具》，里面有不少好用的工具程序，可协助你做图层管理、文字书写、像素编修、绘图辅助、超级填充图案、尺寸样式等，经过安装后，它们会正规地出现在你的AutoCAD菜单中。

各种版本的《ET扩展工具》功能数量不一定相同，但大同小异，只要略加熟悉，能熟练运用后，你将有如虎添翼的感觉，大幅提高你的绘图速度，将指日可待。

《ET扩展工具》的主要命令及其功能介绍LMAN：将图层内容写入文件或加载文件LAYMCH：单击参考对象作图层更换LAYCUR：单击对象将图层更换至当前层(更换到所选中的图层中)LAYISO：单击对象显示该图层其余关闭LAYOFF：单击对象关闭该图层LAYLCK：单击对象锁定该图层LAYULK：单击对象解锁该图层LAYON：将所有被关闭的图层打开LAYFRZ：单击对象冻结该图层LAYTHW：将所有被冻结的图层解冻TEXTFIT：将文字作FIT(填入)重新调整TEXTMASK：将文字的重叠对象处作暂时消除（打印可见？取消消隐？）CHT：修改多个文字的特性（无此命令）TXTEXP：将文字分解为Line对象ARCTEXT：将文字写于单击的弧段上（变为块）FIND：寻找与更换文字的内容BURST：将Block字转换成一般文字GATTE：修改Block属性文字内容EXCHPROP：修改对象的特性MSTRETCH：多重选框作Stretch(拉伸)MOCORO：同步移动复制旋转比例调整EXTRIM：单击封闭对象作一次剪切CLIPLT：单击任意对象作局部截取MPEDIT：多重对象单击，作Edit编辑XPLODE：分解对象并指定分解后的特性NCOPY：连续单一单击对象作复制BTRIM：可单击Block为边界作剪切BEXTEND：可单击BIock为边界作延伸WIPEOUT：建立橡皮擦REVCLOUD：依指正的弧长徒手绘样条线GQLATTACH：连结引线与Mtext建立关联QLDETACHSET：分离引线与文字的关联性PACK：复制图文件与所使用的相关文件GETSEL：计算图层中或对象类别的数量XL1ST：查询Block、Xref内部文件XDATA：建立延伸文件XDLIST：查询延伸文件DIMEX：将尺寸样式写出文件DIMIM：将尺寸样式文件读入FULLSCREEN：扩大AutoCAD图形窗口的范围LAYDEL：删除指定图层的所有对象LAYMRG：将指定图层的所有对象移到另一图层，并同时删除指定图层MKLTYPE：单击直线、多段线或文字合成样式，转换为一个线型PLJOIN：将多条未密合的多段线，指定一段距离，结合成一体RTEXT：使用OLE功能，将文字对象快速嵌入图形中RTEDIT：修改RTEXT对象相关特性SUPERHATCH：使用图块、图像、外部参考与wipeouts为填充图案样式，来建立填充图案的图样TXT2MTXT：将DTEXT或TEXT命令建工的文字对象，转换为多行文字MTEXT对象下面就一。

cad的et扩展工具教程

cad的et扩展工具教程
关于CAD的ET扩展工具加载问题上遇到很多不会加载的人，都以为是下载ET安装，其实不然，在安装CAD时只不过大家没有注意到要添加这个ET工具。

下面店铺告诉大家cad的et扩展工具教程，一起来学习吧。

cad的et扩展工具教程：
首先先打开控制面板
然后打开添加或删除程序，这时会出现窗口
你找到CAD，点击更改，会出现像安装时一样的窗口
接着点击添加或删除功能，看到ET扩展了吧?
也就是Express Tool，在前面勾选，点击下一步，新版本的的按钮是更新，直到结束更新
再打开CAD就有了ET扩展了。

ET服装打版制版CAD教程

ET服装打版制版CAD教程
在创建服装模式之前，我们需要先准备好设计所需的参考资料，包括纸质草图、尺寸表和各种服装样品。

然后，我们可以在ET服装打版制版CAD的图形区中使用各种绘图工具开始绘制。

常用的绘图工具包括直线、曲线、多边形和圆形等。

通过结合相应的绘图命令和工具，我们可以轻松地绘制出各种服装模式的形状和轮廓。

此外，ET服装打版制版CAD还提供了一些高级绘图工具，如阵列、镜像和修剪等，可以帮助我们更快速、准确地完成绘图过程。

ET服装打版制版CAD教程(经典)

ET2009服装CAD教程河南工程学院张俊英、朱宏达编著智能笔的使用一、作图类（先左键点选）1 任意直线（左键点一下拉出一条任意直线，再左键点一下，右键结束）2 矩形（输入长度和宽度，左键点一下，把方形框拉成你想要的位置，再点左键确定；画任意矩形时按住shift键不放，左键点击一下，拉出方形，再左键点击一下即可。

）3 画曲线（左键点击3下以上，右键结束）4 丁字尺（左键点一下拉出一条任意直线，这时按一下ctrl键就可以切换成丁字尺。

所谓的丁字尺就是：水平线、垂直线、45度线;如果想换回任意直线，就再按一下ctrl键）5 作省道（输入长度和宽度，左键在要开省的线上点一下，拉出一条任意直线，左键再点一下即可）二、修改曲线类（先右键点选）1 调整曲线（右键点选曲线，左键拖动要修改的点，右键结束）2 点追加（如果在调整曲线时发现曲线点数不够时，可以按住ctrl键，在需要加点的位置点一下左键）3 点减少（如果在调整曲线时发现曲线点数太多时，可以按住shift键在需要删除点的位置点一下左键）4 两端固定修曲线（右键点选要修改的线、输入指定长度、左键点住要调整的曲线点拖动）5 点群修正（按住ctrl键，右键点选要调整的线，左键点住某个点拖动）6 直线变曲线（右键点选直线，中间自动加出一个曲线点）7 定义曲线点数（右键点选曲线、输入指定的点数、右键确定即可。

）"指定点数已包含线上的两个端点"三、修改类（先框选）左键点住拖动是框选1 线长调整（框选调整端后，在长度或调整量中输入数值，右键确定。

） "长度"是指把整条线调整成需要的长度；"调整量" 是指把线段进行延长或减短，减短需输入负的数值。

2 单边修正（框选调整端，左键点选修正后的新位置线，右键结束。

）注意：框选时不要超过线的中点。

3 双边修正（框选要修正的线，点选两条修正后的位置线，右键结束）4 连接角（框选需要构成角的两条线端，框选时也是不过线的中点，右键结束。

CAD ET-Express扩展工具主要命令及其功能

AutoCAD Express Tools扩展工具主要命令及其功能介绍操作AutoCAD时，还有不少好用的工具程序，可协助你做图层管理、文字书写、像素编修、绘图辅助、超级填充图案、尺寸样式等，但它们却不是正规出现在AutoCAD菜单中。

AutoCAD Express Tools扩展工具可协助你做图层管理、文字书写、像素编修、绘图辅助、超级填充图案、尺寸样式等熟练运用后，将大幅提高你的绘图速度.《ET扩展工具》的主要命令及其功能介绍LMAN：将图层内容写入文件或加载文件LAYMCH：单击参考对象作图层更换LAYCUR：单击对象将图层更换至当前层LAYISO：单击对象显示该图层其余关闭LAYFRZ：单击对象冻结该图层LAYOFF：单击对象关闭该图层LAYLCK：单击对象锁定该图层LAYULK：单击对象解锁该图层LAYON：将所有被关闭的图层打开LAYTHW：将所有被冻结的图层解冻TEXTFIT：将文字作FIT(填入)重新调整TEXTMASK：将文字的重叠对象处作暂时消除CHT：修改多个文字的特性TXTEXP：将文字分解为Line对象ARCTEXT：将文字写于单击的弧段上FIND：寻找与更换文字的内容BURST：将Block字转换成一般文字GATTE：修改Block属性文字内容EXCHPROP：修改对象的特性MSTRETCH：多重选框作Stretch(拉伸)MOCORO：同步移动复制旋转比例调整EXTRIM：可以一次性修剪一个封闭对象内或外的所有对象CLIPIT：单击任意对象作局部截取，针对块文件截取MPEDIT：多重对象单击，作Edit编辑XPLODE：分解对象并指定分解后的特性NCOPY：连续单一单击对象作复制BTRIM：可单击Block为边界作剪切BEXTEND：可单击BIock为边界作延伸WIPEOUT：建立橡皮擦REVCLOUD：依指正的弧长徒手绘样条线QLEADER：快速引线标注功能QLATTACH：连结引线与Mtext建立关联QLDETACHSET：分离引线与文字的关联性PACK：复制图文件与所使用的相关文件GETSEL：计算图层中或对象类别的数量SYSVDLG：定义图形的相关变量值XL1ST：查询Block、Xref内部文件XDATA：建立延伸文件XDLIST：查询延伸文件DIMEX：将尺寸样式写出文件DIMIM：将尺寸样式文件读入FULLSCREEN：扩大AutoCAD图形窗口的范围LAYDEL：删除指定图层的所有对象LAYMRG：将指定图层的所有对象移到另一图层，并同时删除指定图层MKLTYPE：单击直线、多段线或文字合成样式，转换为一个线型PLJOIN：将多条未密合的多段线，指定一段距离，结合成一体RTEXT：使用OLE功能，将文字对象快速嵌入图形中RTEDIT：修改RTEXT对象相关特性SUPERHATCH：使用图块、图像、外部参考与wipeouts为填充图案样式，来建立填充图案的图样TFRAMES：切换图像，以及wipeout外框的打开与关闭模式TXT2MTXT：将DTEXT或TEXT命令建工的文字对象，转换为多行文字MTEXT对象cad自带的Express tools使用详解标注工具1. DIMEX利用该命令，可以将命名尺寸标注样式和所有它们的设置输出到一个输出文件中。

ET服装打版制版CAD教程(经典)

ET2009服装CAD教程河南工程学院张俊英、朱宏达编著智能笔的使用一、作图类（先左键点选）1 任意直线（左键点一下拉出一条任意直线，再左键点一下，右键结束）2 矩形（输入长度和宽度，左键点一下，把方形框拉成你想要的位置，再点左键确定；画任意矩形时按住shift键不放，左键点击一下，拉出方形，再左键点击一下即可。

）3 画曲线（左键点击3下以上，右键结束）4 丁字尺（左键点一下拉出一条任意直线，这时按一下ctrl键就可以切换成丁字尺。

所谓的丁字尺就是：水平线、垂直线、45度线;如果想换回任意直线，就再按一下ctrl键）5 作省道（输入长度和宽度，左键在要开省的线上点一下，拉出一条任意直线，左键再点一下即可）二、修改曲线类（先右键点选）1 调整曲线（右键点选曲线，左键拖动要修改的点，右键结束）2 点追加（如果在调整曲线时发现曲线点数不够时，可以按住ctrl键，在需要加点的位置点一下左键）3 点减少（如果在调整曲线时发现曲线点数太多时，可以按住shift键在需要删除点的位置点一下左键）4 两端固定修曲线（右键点选要修改的线、输入指定长度、左键点住要调整的曲线点拖动）5 点群修正（按住ctrl键，右键点选要调整的线，左键点住某个点拖动）6 直线变曲线（右键点选直线，中间自动加出一个曲线点）7 定义曲线点数（右键点选曲线、输入指定的点数、右键确定即可。

）"指定点数已包含线上的两个端点"三、修改类（先框选）左键点住拖动是框选1 线长调整（框选调整端后，在长度或调整量中输入数值，右键确定。

） "长度"是指把整条线调整成需要的长度；"调整量" 是指把线段进行延长或减短，减短需输入负的数值。

2 单边修正（框选调整端，左键点选修正后的新位置线，右键结束。

）注意：框选时不要超过线的中点。

3 双边修正（框选要修正的线，点选两条修正后的位置线，右键结束）4 连接角（框选需要构成角的两条线端，框选时也是不过线的中点，右键结束。

ET服装纸样CAD详细教程

ET服装纸样CAD详细教程一、软件安装和启动第二步，打开解压后的文件夹，运行安装程序，按照提示完成安装。

第三步，双击桌面上的ET服装纸样CAD图标，启动软件。

二、画布设置和基本工具使用第一步，启动软件后，点击菜单栏上的“文件”选项，选择“新建”来创建一个新的纸样文件。

第三步，在画布设置对话框中，设置纸样的尺寸、单位和分辨率等参数，点击“确定”。

第四步，在工具栏上选择你需要使用的工具，常用的工具有选择工具、画笔工具、直线工具、曲线工具等。

三、绘制服装纸样第一步，使用直线工具和曲线工具绘制服装纸样的外形。

可以先使用直线工具绘制直线的轮廓，再使用曲线工具补充细节。

第二步，使用画笔工具对服装纸样进行涂色和填充。

在工具栏上选择画笔工具，在颜色面板中选择你需要的颜色，然后点击服装纸样上的区域进行填充。

四、保存和导出纸样文件第一步，点击菜单栏上的“文件”选项，选择“保存”来保存当前纸样。

选择保存的文件夹和文件名，点击“保存”。

第二步，点击菜单栏上的“文件”选项，选择“导出”来导出纸样。

选择导出的文件格式和文件夹，点击“导出”。

五、常见问题和技巧问题一：如何在纸样上添加文字说明？解决方法：在工具栏上选择文字工具，点击纸样上的位置，输入你需要添加的文字内容。

问题二：如何改变纸样的缩放比例？解决方法：在工具栏上选择缩放工具，点击纸样上的位置调整缩放比例。

问题三：如何复制和粘贴纸样元素？解决方法：使用选择工具选择需要复制的元素，按下Ctrl+C复制，然后按下Ctrl+V粘贴到新的位置。

技巧二：使用对称绘制功能来快速绘制服装纸样的对称部分，提高效率。

服装cad软件et的操作方法

服装cad软件et的操作方法ET是一个专业的服装CAD软件，它被广泛应用于服装设计、图案制作和样衣打版等工作中。

ET软件功能强大，操作复杂，因此需要一定的学习和使用技巧。

下面将详细介绍ET软件的操作方法。

一、软件安装和启动1. 下载ET软件安装包，双击运行安装程序，按照提示完成安装过程。

2. 安装完成后，双击桌面上的ET图标，启动软件。

二、界面布局ET软件的界面分为单击界面和设计界面两个部分。

1. 单击界面：包含了菜单栏、工具栏和状态条等。

菜单栏上有文件、编辑、视图、布势、注释、绘图、查询、装置、运动、辅助和窗口等菜单，通过这些菜单可以进行各种操作。

2. 设计界面：用于绘制和编辑图形，显示在单击界面下方。

三、基本操作1. 新建文件：点击菜单栏的“文件”选项，选择“新建”命令。

也可以通过快捷键Ctrl + N新建文件。

2. 打开文件：点击菜单栏的“文件”选项，选择“打开”命令。

也可以通过快捷键Ctrl + O打开文件。

3. 保存文件：点击菜单栏的“文件”选项，选择“保存”或“另存为”命令。

也可以通过快捷键Ctrl + S保存文件。

4. 绘制线段：选择“绘图”菜单下的“线段”命令，点击起始点，然后点击终止点，即可绘制一条直线。

5. 绘制圆弧：选择“绘图”菜单下的“圆弧”命令，点击起始点，再点击终止点，然后点击圆心，即可绘制一个圆弧。

6. 绘制曲线：选择“绘图”菜单下的“曲线”命令，通过设置控制点和端点，可以绘制各种形状的曲线。

7. 绘制多边形：选择“图形”菜单下的“多边形”命令，设置边数和起始点，即可绘制一个多边形。

8. 绘制文字：选择“绘图”菜单下的“文字”命令，点击画布，输入文字内容，再设置文字属性和位置。

9. 选择对象：选择“编辑”菜单下的“选择”命令，点击需要选择的对象，可以进行移动、旋转、缩放等操作。

10. 撤销操作：选择“编辑”菜单下的“撤销”命令，可以撤销上一步操作。

11. 重做操作：选择“编辑”菜单下的“重做”命令，可以重做上一步撤销的操作。

ET服装CAD排料常用工具

功能：系统自动将待排区的裁片，在排料区内放置一排。操作：左键点击工具，裁片自动按其长度，一排一排地放置。
辅助线锁定微动选位
功能：在当前排料图上增加水平、垂直、45度的辅助线。操作：左键点击工具后，在屏幕上任意位置单击左键，就会出现一条垂直与屏幕的辅助线；空格键可以改变辅助线的方向；确定辅助线的方向后，单击鼠标左键，弹出对话框，在对话中修改数值后按 OK键。辅助线在鼠标上时，可以按Delete键将其删除；在菜单中“ 辅助功能”里的“清除所有辅助线”可以一次删除所有的辅助线。
功能：将小片插入到已排好的排料图中，系统自动在排料图中找到适当的空位，并标识出位置。操作：左键点选小片后，再点击“选位”工具，系统自动找到可以放置的位置，并用线型指示位置。要去除指示线型，用“刷新视图 ”即可。
TEL:0512-52235727
FAX:0512-52355218
EMAIL:etcad@
思艾迪-专业做服装CAD事业

ET学习版排料图标工具
UNDO （撤销）
REDO （重复）清空麦架杂片清除
放大缩放刷新视图
裁片寻找
平移右分离
接力排料
裁片切割标准全局
功能：依次撤退到前一步操作。操作：左键点击一次工具，即撤退一步。
功能：在进行撤退操作后，依次重复前一步操作。操作：左键点击一次工具，即重复一步。
功能：以手工压片的方式排放裁片。操作：左键点选裁片，移动鼠标使该裁片压住其他裁片，或压住排料区边线，放下裁片。该裁片自动放置到合理的位置。裁片在鼠标上时可按键盘上的上、下、左、右键头滑动裁片；放下裁片时裁片外周显示红色边框时，可以用小键盘的2、4、6、8键进行微动；裁片放下后，可按“空格”键，选择其它可以放置的位置。

AUTOCAD《ET扩展工具》的主要命令及其功能介绍

LAYULK：单击对象解锁该图层
LAYON：将所有被关闭的图层打开
LAYTHW：将所有被冻结的图层解冻
TEXTFIT：将文字作FIT(填入)重新调整
TEXTMASK：将文字的重叠对象处作暂时消除
CHT：修改多个文字的特性
TXTEXP：将文字分解为Line对象
IARCTEXT：将文字写于单击的弧段上
CDIMEX：将尺寸样式写出文件
XDIMIM：将尺寸样式文件读入
FULLSCREEN：扩大AutoCAD图形窗口的范围
LAYDEL：删除指定图层的所有对象
LAYMRG：将指定图层的所有对象移到另一图层，并同时删除指定图层
MKLTYPE：单击直线、多段线或文字合成样式，转换为一个线型
QLATTACH：连结引线与Mtext建立关联制图文件与所使用的相关文件
GETSEL：计算图层中或对象类别的数量
SYSVDLG：定义图形的相关变量值
XL1ST：查询Block、Xref内部文件
XDATA：建立延伸文件
VXDLIST：查询延伸文件
PLJOIN：将多条未密合的多段线，指定一段距离，结合成一体
RTEXT：使用OLE功能，将文字对象快速嵌入图形中
RTEDIT：修改RTEXT对象相关特性
SUPERHATCH：使用图块、图像、外部参考与wipeouts为填充图案样式，来建立填充图案的图样
GTFRAMES：切换图像，以及wipeout外框的打开与关闭模式
lFIND：寻找与更换文字的内容
BURST：将Block字转换成一般文字
GATTE：修改Block属性文字内容
EXCHPROP：修改对象的特性,

ET服装CAD放码功能说明

ET服装CAD放码功能说明放码功能说明尺寸表:《操作步骤》选尺寸表功能,输入放码部位名称及推放数值,确定。

《功能用途》不规则的放码,用尺寸表可以提高放码速度。

可以保存,变成公共尺寸表,供以后相似款式使用。

《注意事项》输入的放码档差是相对基码来计算的。

移动点规则:颜色:橙色《操作步骤》框选放码点,输入横纵放码量,确定。

按Shirt键可以多选点,按Ctrl 键可以自定义放码方向。

《功能用途》主要放有水平和垂直量要求的放码点。

《注意事项》可以借用尺寸表直接输入尺寸,也可以直接在弹出的框内输入数值。

固定点规则:颜色:红色《操作步骤》框选放码点,确定。

《功能用途》用在水平和垂直量为0的放码点上。

《注意事项》主要用在线上的放码点,端点若不放,不用此工具也不会展开。

要素比例点:颜色:草绿色《操作步骤》框选放码点,点选该点所在线。

《功能用途》按放码点所在线基码的比例自动放出其他码。

不用输入数值。

《注意事项》不能放端点,必须是线上的点,线必须是整条的,不能断。

两点间比例点:颜色:雨白色《操作步骤》框选放码点,再框选两边的参考点。

《功能用途》按放码点所在两边的参考点的比例自动放出其他码。

不用输入数值。

《注意事项》不必是整条线,两参考点不用分先后框选。

两参考点至少有一点是放过码的。

要素距离点:颜色:粉蓝色《操作步骤》框选放码点,点选要素距离的起点方向,输入距离数值或尺寸,确定。

《功能用途》一般用在刀口位置放码。

《注意事项》不能放端点,线必须是整条的,不能是断线,放出的结果不会改变所在线的线型。

若距离通码为0,可以不用输入任何数值,软件会默认为0。

方向移动点:颜色:黄色《操作步骤》框选放码点,点选参考线,点击要素垂直方向,输入要素长度与(垂直移动量一般不用输入),确定。

《功能用途》放线长的工具。

垂直方向不输数时,每个码是平行的或顺线延长的。

输入垂直移动量,可以调节每个放码点之间间距,而且不会改变线长的要求。

《注意事项》要素方向距离是整条线的长,若每码长度一样,要素方向内可以不输入任何数值,软件会默认为0,即通码。

ET工具常用命令使用方法

ET工具常用命令使用方法ET工具常用命令使用方法该帖被浏览了1337次 | 回复了10次1、超级图案填充英文命令：【SUPERHATCH】该选项与AutoCAD的HATCH命令相似，但此处可以选择图像、外部参照、块或删除对象作为填充图案。

其命令提示序列随填充图案的不同而变。

对于图像，提示序列是：Insert point <0.0>:选择一个插入点Base image size: Width:1.00 ,Height: 0.24Scale factor <1>:为插入图像确定比例因子对于块和外部参照，其提示序列是：Insertion point：选择一个插入点X scale factor<1>/Corner/XYZ: 确定X比例因子Y scale factor(default = X): 确定Y比例因子或按EnterRotation angle <0>:确定旋转角度Select a window around the block to define column and row tile distance.Specify block [Extents] First corner : 为小图像块确定边框，完成后按Enter在确定了所需填充图案后，下面的命令提示序列是：Selecting visible objects for boundary detection...Done.Specify an option [Advanced options]:为填充边界确定一个内部点，或为使用高级选项选择A，然后按EnterPreparing hatch objects for display...2、多重多段线编辑英文命令：【MPEDIT】该命令可编辑多条多段线，也可以将直线或弧转换为多段线。

其命令提示序列是：Command: MPEDITSelect objects:选择对象Convert Lines and Arcs to polylines ?[Yes/No]: 按Enter 。

et服装打版制版cad教程(经典).doc

ET2009服装CAD教程河南工程学院张俊英、朱宏达编著智能笔的使用一、作图类（先左键点选）1 任意直线（左键点一下拉出一条任意直线，再左键点一下，右键结束）2 矩形（输入长度和宽度，左键点一下，把方形框拉成你想要的位置，再点左键确定；画任意矩形时按住shift键不放，左键点击一下，拉出方形，再左键点击一下即可。

）3 画曲线（左键点击3下以上，右键结束）4 丁字尺（左键点一下拉出一条任意直线，这时按一下ctrl键就可以切换成丁字尺。

所谓的丁字尺就是：水平线、垂直线、45度线;如果想换回任意直线，就再按一下ctrl键）5 作省道（输入长度和宽度，左键在要开省的线上点一下，拉出一条任意直线，左键再点一下即可）二、修改曲线类（先右键点选）1 调整曲线（右键点选曲线，左键拖动要修改的点，右键结束）2 点追加（如果在调整曲线时发现曲线点数不够时，可以按住ctrl键，在需要加点的位置点一下左键）3 点减少（如果在调整曲线时发现曲线点数太多时，可以按住shift键在需要删除点的位置点一下左键）4 两端固定修曲线（右键点选要修改的线、输入指定长度、左键点住要调整的曲线点拖动）5 点群修正（按住ctrl键，右键点选要调整的线，左键点住某个点拖动）6 直线变曲线（右键点选直线，中间自动加出一个曲线点）7 定义曲线点数（右键点选曲线、输入指定的点数、右键确定即可。

）"指定点数已包含线上的两个端点"三、修改类（先框选）左键点住拖动是框选1 线长调整（框选调整端后，在长度或调整量中输入数值，右键确定。

） "长度"是指把整条线调整成需要的长度；"调整量" 是指把线段进行延长或减短，减短需输入负的数值。

2 单边修正（框选调整端，左键点选修正后的新位置线，右键结束。

）注意：框选时不要超过线的中点。

3 双边修正（框选要修正的线，点选两条修正后的位置线，右键结束）4 连接角（框选需要构成角的两条线端，框选时也是不过线的中点，右键结束。

ET服装打版制版CAD教程(经典)

ET2009服装CAD教程河南工程学院张俊英、朱宏达编著智能笔的使用一、作图类（先左键点选）1 任意直线（左键点一下拉出一条任意直线，再左键点一下，右键结束）2 矩形（输入长度和宽度，左键点一下，把方形框拉成你想要的位置，再点左键确定；画任意矩形时按住shift键不放，左键点击一下，拉出方形，再左键点击一下即可。

）3 画曲线（左键点击3下以上，右键结束）4 丁字尺（左键点一下拉出一条任意直线，这时按一下ctrl键就可以切换成丁字尺。

所谓的丁字尺就是：水平线、垂直线、45度线;如果想换回任意直线，就再按一下ctrl键）5 作省道（输入长度和宽度，左键在要开省的线上点一下，拉出一条任意直线，左键再点一下即可）二、修改曲线类（先右键点选）1 调整曲线（右键点选曲线，左键拖动要修改的点，右键结束）2 点追加（如果在调整曲线时发现曲线点数不够时，可以按住ctrl键，在需要加点的位置点一下左键）3 点减少（如果在调整曲线时发现曲线点数太多时，可以按住shift键在需要删除点的位置点一下左键）4 两端固定修曲线（右键点选要修改的线、输入指定长度、左键点住要调整的曲线点拖动）5 点群修正（按住ctrl键，右键点选要调整的线，左键点住某个点拖动）6 直线变曲线（右键点选直线，中间自动加出一个曲线点）7 定义曲线点数（右键点选曲线、输入指定的点数、右键确定即可。

）"指定点数已包含线上的两个端点"三、修改类（先框选）左键点住拖动是框选1 线长调整（框选调整端后，在长度或调整量中输入数值，右键确定。

） "长度"是指把整条线调整成需要的长度；"调整量" 是指把线段进行延长或减短，减短需输入负的数值。

2 单边修正（框选调整端，左键点选修正后的新位置线，右键结束。

）注意：框选时不要超过线的中点。

3 双边修正（框选要修正的线，点选两条修正后的位置线，右键结束）4 连接角（框选需要构成角的两条线端，框选时也是不过线的中点，右键结束。

ET2024服装纸样CAD教程

ET2024服装纸样CAD教程服装纸样CAD是一种电脑辅助设计软件，广泛应用于服装设计行业。

本教程将详细介绍ET2024服装纸样CAD的基本操作和功能，帮助读者快速上手使用该软件。

一、软件界面介绍ET2024服装纸样CAD的主界面分为菜单栏、工具栏、绘图区和属性栏等部分。

4.属性栏：显示当前选择的纸样对象的属性信息，如线段的起始点和终止点坐标、长度、角度等。

二、基本绘图操作1.创建线段：选择绘制直线工具，点击起始点，再点击终止点，即可创建一条线段。

2.创建曲线：选择绘制曲线工具，点击曲线的起始点、中间控制点和终止点，即可创建一条曲线。

3.创建图形：选择绘制矩形、圆或多边形工具，点击绘制图形的起始点和终止点，即可创建相应的图形。

1.创建裁剪线：选择裁剪线工具，在绘图区中点击起始点和终止点，即可创建一条裁剪线。

裁剪线用于裁剪多余的线段或区域。

2.创建点线：选择点线工具，在绘图区中点击要插入点线的位置，即可创建一条点线。

点线通常用于表示折线上的折点。

3.复制对象：选择复制工具，在绘图区中选择要复制的对象，按住Ctrl键并拖动，可复制选中的对象。

4.组合对象：选择组合工具，在绘图区中选择要组合的对象，点击确定，即可将选中的对象组合成一个整体。

四、保存和导出纸样文件1.保存纸样：选择文件菜单中的保存选项，或者使用快捷键Ctrl + S，即可将当前纸样保存为.etd格式的文件。

2.导出纸样：选择文件菜单中的导出选项，选择所需的导出格式，如DXF、PDF等，即可将纸样导出为相应格式的文件。

ET服装CAD最新操作说明书

ET服装CAD最新操作说明书—⼯具条,6种点模式,3种要素模式,5个状态显⽰.⼯具条包括:⽂件,编辑与显⽰3个菜单,还有3个数据输⼊框的不同⽤处.点模式包括:端点,交点,⽐例点,要素点,任意点与智能点.3种要素包括:点选,框内选与压框选.5个状态显⽰包括:打板与推板状态,缝边的显⽰与不显⽰状态.放码点的显⽰与不显⽰状态,放码规则的显⽰与不显⽰状态,⽂字的显⽰与不显⽰状态.1.快捷键的掌握与运⽤.图标⼯具A.智能笔的运⽤a.多⽤绘图具1. ⽅框: 在输⼊长，在输⼊宽,拉框即可,按住shift可画任意⽅框.2.直线:直接绘画,按ctrl切换直尺与丁字尺功能.右击结束，输⼊线上距离。

3.曲线:直接绘制曲线.F5为智能与任意切换,注意捕捉点.4.平⾏线:距离平⾏→点选或框选要平⾏的线,输⼊平⾏距离,按shift右击平⾏⽅向.即可. 点平⾏→点选或框选要平⾏的线,按shift+右键点选平⾏通过的点即可.5.垂直线:alt+1→平⾏垂直与屏幕.alt+2→⽔平垂直与任何线,指⽰点,按alt+2,松开,输⼊垂线长即可.b.多⽤修改⼯具:1.⾓连接:选择成⾓的两条线,右击即可.不可多选线，选3条以上做不出成⾓命令。
