全自动穿剑式打包机

全自动穿剑式打包机

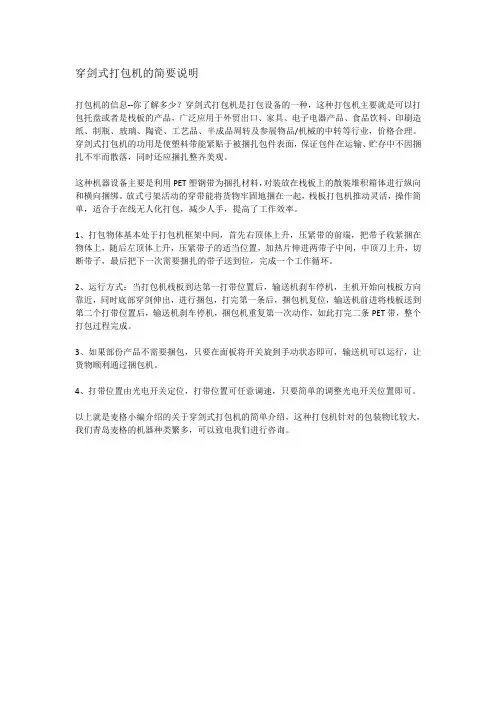

一、全自动穿剑式打包机原理

穿剑式打包机原理是主要使用PET塑钢带为捆扎材料，对装放在栈板上的散装堆积箱体进行纵向和横向捆绑。塑钢打包机适用于大型军备及民用野外作业、仓储、码头货物运载等整箱、散装箱的集中捆绑，对陆海空军用、民用物资等均能进行集中捆绑，便于储存、装载运输。

二、穿剑式打包机设计－无人化完美包装系统

1.集成电路设计：新型电路设计，打包机采用插入式电路板控制整个打包动作和烫头

温度，电路板更换相当方便,打包机服务便捷。

2.瞬间加热，立即打包：创新高速热热熔系统设计，5秒种内可使打热片工作，使PET

打包机进入最佳打包状态。

3.自动停机装置，省电实用：当捆包动作完成，60秒内不再操作时，打包机结构设计

紧凑,马达会自动停止，进入待机状态。

4.新型刹车设计：自动打包机使用带盘之刹车采用特殊的弹簧设计，保证进带平稳无噪

音,打包机价格合理。

三、加压穿剑式打包机图示及性能

产品名称：全自动加压穿剑式打包机

型号：MH-105C

产品简述：该全自动加压穿剑式打包机针对栈板打包设计，大型栈板重物的自动捆包设备，开放式弓架活动的穿带能将货物牢固地捆在一起，栈板打包机推动灵活，操作简单，适合于在线无人化打包，减少人手，提高了工作效率。

参数：

•电源，功率： 380V/50HZ 3000W/5A

•打包速度：≤25-40秒/道

•台面高度：可根据需要定

•框架尺寸：可根据需要定

•捆扎形式：平行1～多道，方式有点动、手动连打、脚踏开关

•适用包带：厚（0.55～1.2）mm*宽（9～15）mm（实际按用户定制）

•电器配置：LG“PLC”控制、法国“TE”、日本“OMRON”、“ZIK”电器

•专为底部栈板的物体堆叠而捆包

四、打包机穿带方法

打包机根据不同类型穿带方法有所不同，以下简单说明两种情况：

①．中台和低台型打包机先拆下带盘三角托架上限位螺丝，将刹车杆扳正，再装回限位

螺丝。然后将托架插入机架右侧槽内，并旋紧紧定螺丝，放上带盘。将带头穿过倒带轮A→倒带片→倒带轮B，直到看见带头穿出机器台板

②．高台型打包机则先打开左门，放入带盘，再打开右门，将带头穿过导带轮A→倒带

轮B,再将带头穿过右门下孔，关上右门，再将带头穿过小架（四）→右门上孔→倒带轮C→倒带片→倒带轮D，直到看见带头穿出台板。

五、打包机的安装与拆卸

打包机安装

a、安装铝合金框架

将铝合金框架放入槽框内，再用M8×20内六角螺丝将之固定于槽框上

b、安装左带道

将左带道一头按如图所示箭头方向插入的铝合金框槽中。另一头用M5×12内六角螺丝将之固定于打包机机芯的支板上，保证左带道与导板T型的间隙H=2mm。

c、安装右带道

将右带道一头按箭头方向插入所示铝合金框槽中，再用螺丝拧紧。

●打包机拆卸

为方便运输，无人化打包机出厂时，拆分成如下部件：箱体、铝合金框架、左带道、右带道。箱体用木箱包装，铝合金框架、左带道、右带道分别用泡沫包装好放置于装箱体用的木箱内。

六、打包机使用前的调试事项

●运转前的检查

a、检查打包机紧固体有无松动

b、向减速器加注液体润滑油，观察油路是否畅通如图2-13

c、检查电机及电器设备是否干燥，绝缘是否良好

d、检查外电源是否符合机器的电源要求

●检查后的空运转

电源接通后，按下“CONTINUOUS”按钮，连续空运转，检查接近开关的位置是否正确。

1.当两个接近开关感应到所示送带探头时，主电机启动，机器开始送带

2.当两个接近开关感应到退带探头时，主电机停转，退带电机启动，机器开始退带

3.当两个接近开关感应到停机探头时，主电机停转。
