调频发射天线
调频发射天线维修实例
调频发射天线维修实例安庆发射台坐落在安庆市北郊海拔700米的大龙山山顶，属亚热带沿江季风性湿润气候，具有温和多雨四季分明的特点。
我台天馈设备长年处在云雾之中，空气湿度大，馈线等的连接点容易进水受潮，这样在大功率工作时，就会造成打火，日积月累，就会烧坏器件。
一、案例12021年3月22日，我台正在工作的10KW中国之声调频发射机突然出现反射功率增大、发射功率大幅跳变现象。
我们立即开启备机工作，同时对主机展开检查。
1、检测过程1.1、将该发射机输出连接假负载，开机测试，观察后发现输出功率稳定。
这说明发射机正常，故障不在发射机。
1.2、检查天馈系统1.2.1、检查天线振子。
该发射机使用的是四层单面单偶极子天线，技术人员上塔后对4个振子的外观进行检查，没有发现异常情况。
1.2.2、检查分馈线。
拆下4根分馈线，对接头和线体进行检查，接头干净，没有积碳、没有积水，线体也没有发现异常。
使用摇表进行测量，4根分馈线电阻都在500M以上，说明故障也不在分馈线。
1.2.3、检查功率分配器。
对功率分配器进行检查，发现在分配器与主馈线连接端附近的外导体上有个小洞，并明显有烧蚀的痕迹。
我们立即拆除功率分配器和主馈的连接头，发现内导体的插芯也有明显的烧蚀的痕迹。
功率分配器外导体功率分配器和主馈线连接头1.2.4、检查主馈管。
首先对主馈管的接头内外导体进行清理，去除积碳、更换密封圈。
接上标阻后用网络分析仪进行测量， S=1.25。
说明主馈线在接头附近因打火烧蚀，内外导体会有一定程度的锈蚀，影响了该馈线的传输特性。
2、维修过程此时我们将该馈管截除约5米长，再安装上从厂家购买的一个主馈头。
同时我们还从厂家购买了一只功率分配器。
最后将天线、分馈线、功率分配器、主馈线全部安装连接好，并对所有接头做好防水处理。
最后再次使用网络分析仪对整个天馈系统进行测量，S=1.08，指标非常好。
之后我们将发射机连接上该天馈系统，开机测试，经一段时间观察，发射机状态良好，工作稳定，反射功率正常。
调频广播发射机的天线特性与天线阵列设计
调频广播发射机的天线特性与天线阵列设计调频广播发射机是广播电台中最重要的设备之一，它的天线特性和天线阵列的设计对广播信号的传输质量和覆盖范围有着重要的影响。
在本文中，我们将会探讨调频广播发射机的天线特性以及天线阵列的设计原理和方法。
一、调频广播发射机的天线特性1. 频率特性：调频广播发射机的天线需要具备良好的频率特性，即能够在整个广播频率范围内保持较为稳定的增益和辐射特性。
为了实现这一点，天线的设计需要考虑到不同频率下的匹配问题，并采用合适的调谐技术来实现。
2. 电气特性：天线的电气特性包括阻抗匹配、驻波比、谐振频率等。
阻抗匹配是指天线输入阻抗与发射机输出阻抗之间的匹配程度，如果阻抗不匹配会导致信号反射和功率损失。
驻波比表示天线输入端的驻波情况，对于调频广播发射机来说，驻波比应该尽可能小，以减小信号反射和能量损失。
谐振频率是天线能够以最大功率向空间辐射的频率，需要与发射机的输出频率相匹配。
3. 辐射特性：调频广播发射机的天线需要具备较为均匀的辐射特性，即在水平和垂直方向上都能够实现比较均匀的辐射。
这样可以保证广播信号的覆盖范围更广，听众在不同地点都能够接收到清晰的信号。
二、天线阵列的设计天线阵列是由多个天线组成的系统，可以通过控制不同天线的相位和振幅来实现对信号的调制和辐射。
天线阵列能够通过束化效应来实现信号的定向传输和增强覆盖范围。
1. 阵列设计原理：天线阵列的设计原理是基于波束成形技术。
通过控制多个天线的相位和振幅，可以使得辐射波束的主瓣方向指向特定的区域，从而增强该区域的信号强度。
在调频广播发射机中，天线阵列设计的主要目标是增强信号的覆盖范围，并避免信号的干扰。
2. 阵元间距：天线阵列中的天线阵元之间的距离对于波束成形效果起着重要的影响。
较小的阵元间距可以实现更强的方向性，但也会带来较大的空间频率。
因此，在设计天线阵列时需要综合考虑空间频率和波束宽度之间的平衡。
3. 相位控制：通过控制每个天线的相位，可以形成具有特定方向的波束。
《调频发射天线》课件
调频发射天线在电视广播领域的应用
调频发射天线是电视广播系统中 的重要组成部分
调频发射天线可以覆盖一定的区 域，保证电视信号的接收质量
添加标题
添加标题
添加标题
添加标题
调频发射天线可以将Hale Waihona Puke 视信号发 射到空中，供接收设备接收
调频发射天线可以支持多种电视 信号格式，如模拟电视、数字电 视等
04
调频发射天线的优缺点
单击此处添加副标题
调频发射天线
汇报人：PPT
目录
01 02 03 04 05
添加目录项标题 调频发射天线的原理 调频发射天线的应用 调频发射天线的优缺点 调频发射天线的未来发展
01
添加目录项标题
02
调频发射天线的原理
调频发射天线的定义
调频发射天线是一种用于发射调频信号的天线 调频信号是一种频率在30MHz到300MHz之间的电磁波 调频发射天线可以将调频信号转换为电磁波，并辐射到空气中 调频发射天线的种类包括偶极子天线、单极天线、阵列天线等
信号接收：听众通 过调频接收机接收 广播电台的信号， 实现收听
信号质量：调频发 射天线可以保证信 号的质量，减少干 扰和失真
覆盖范围：调频发 射天线可以扩大广 播电台的信号覆盖 范围，提高听众的 收听效果
调频发射天线在移动通信领域的应用
移动通信基站：作为基站天线，实现信号的传输和接收 车载通信设备：作为车载天线，实现车辆与基站之间的通信 手持移动设备：作为手机天线，实现手机与基站之间的通信 卫星通信：作为卫星天线，实现卫星与地面站之间的通信
微型化：调频发射天线将向 微型化方向发展，提高便携
性和灵活性
环保化：调频发射天线将采 用环保材料和工艺，降低对

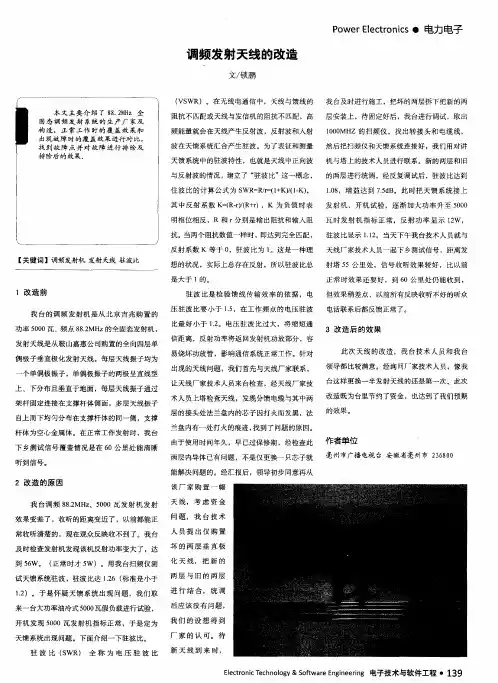

调频发射天线的改造
抗。 当两个 阻抗数值 一样 时 ， 即达到完全匹配 ，
反射 系数 Ｋ等于 ０ ，驻波 比为 １ 。这是一种 理 【 关键 词】调频发射机 发射天线 驻波比 想 的状况 ，实 际上 总存在 反射 ，所以驻波比总
是 大 京 吉兆购 置 的 功率 ５ ０ ０ ０瓦 、频点 ８ ８ ． ２ ＭＨｚ的全 固态发射机 ，
领导都 比较满意 。经询 问厂家技术人员 ，荡 台这样更换一半发射天线的还是第一次 。ｌ Ｈ
发射 天线是从鞍山嘉惠公司购置 的全 向四层单 偶极 子垂直 极化发射天线 。每层天线振子均为
一
信距 离，反 射功率 将返回发射机功放部分 ，容
易烧坏功放 管，影响通信系统正常工作 。针对
个 单偶极 振子 ，单偶极振子的两极呈直线型
作者单位
毫州市广播 电 视 台 安徽省 毫州市 ２ ３ ６ ８ ０ ０
能解决 问题 的。经汇报后 ， 领导 初步同意再 从
２ 改 造 的 原 因
我 台调 频 ８ ８ ． ２ ＭＨｚ 、５ ０ ０ ０瓦发射 机 发射 效果 变差 了 ，收听的距离变近了 ，以前都能正 常收听清楚的 ，现在观众反映收不到 了。我 台
层 的接 头 处 法 兰盘 内 的芯 子 因 打 火 而 发 黑 ，法
的效果。
杆体为 空心 金属体。在正常工作发射时 ，我 台 下 乡测试信号 覆盖情 况是在 ６ Ｏ公里处 能清晰 听到信号 。
兰盘 内有一处打火 的痕迹 ， 找到了问题的原因。
由于使用时 间年久 ，早 已过保修 期，经检查 此 两层 内导体 已有 问题 ，不是仅 更换一 只芯子就
该 厂 家 购 置 一 幅 天 线， 考 虑 资 金 问题 ， 我 台 技 术 人 员 提 出仅 购 置

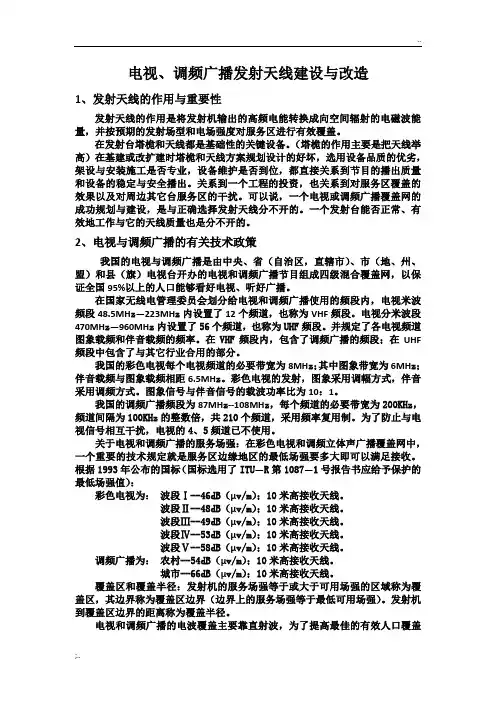

电视与调频广播发射天线建设与改造
电视、调频广播发射天线建设与改造1、发射天线的作用与重要性发射天线的作用是将发射机输出的高频电能转换成向空间辐射的电磁波能量，并按预期的发射场型和电场强度对服务区进行有效覆盖。
在发射台塔桅和天线都是基础性的关键设备。
（塔桅的作用主要是把天线举高）在基建或改扩建时塔桅和天线方案规划设计的好坏，选用设备品质的优劣，架设与安装施工是否专业，设备维护是否到位，都直接关系到节目的播出质量和设备的稳定与安全播出。
关系到一个工程的投资，也关系到对服务区覆盖的效果以及对周边其它台服务区的干扰。
可以说，一个电视或调频广播覆盖网的成功规划与建设，是与正确选择发射天线分不开的。
一个发射台能否正常、有效地工作与它的天线质量也是分不开的。
2、电视与调频广播的有关技术政策我国的电视与调频广播是由中央、省（自治区，直辖市）、市（地、州、盟）和县（旗）电视台开办的电视和调频广播节目组成四级混合覆盖网，以保证全国95%以上的人口能够看好电视、听好广播。
在国家无线电管理委员会划分给电视和调频广播使用的频段内，电视米波频段48.5MH z—223MH z内设置了12个频道，也称为VHF频段。
电视分米波段470MH z—960MH z内设置了56个频道，也称为UHF频段。
并规定了各电视频道图象载频和伴音载频的频率。
在VHF频段内，包含了调频广播的频段；在UHF 频段中包含了与其它行业合用的部分。
我国的彩色电视每个电视频道的必要带宽为8MH z；其中图象带宽为6MH z；伴音载频与图象载频相距6.5MH z。
彩色电视的发射，图象采用调幅方式，伴音采用调频方式。
图象信号与伴音信号的载波功率比为10：1。
我国的调频广播频段为87MH z--108MH z，每个频道的必要带宽为200KHz，频道间隔为100KHz的整数倍，共210个频道，采用频率复用制。
为了防止与电视信号相互干扰，电视的4、5频道已不使用。
关于电视和调频广播的服务场强：在彩色电视和调频立体声广播覆盖网中，一个重要的技术规定就是服务区边缘地区的最低场强要多大即可以满足接收。
调频发射天线
4：把天线按图示在塔上安装好，各振子安装在统一垂直线上, 把两根分馈线分别接到天线和功分器并固定好，接上输出电缆， 安装完毕后各接头部分用防水胶布和703胶水封好，防止渗水。
.
园极化天线
园极化发射天线和独杆天线一样属于垂 直极化系列,两层增益也可以达到3db. 但天线带宽比较窄,功率承受只能达到 800W。
.
蝙蝠翼调频发射天线
.
单偶极子垂直极化天线
.
调频单偶极子垂直极化天线
调频发射天线中目前所使用的 最多的天线是垂直极化天线,由于该 极化方式的天线结构简单，无调节 部分。所以基本上不受自然条件的 影响。
.
双节独杆垂直极化发射天线
.
双节独杆垂直极化发射天线
双节独杆垂直极化发射天线,造价比较便宜,安装比较 方便,功率增益也比较大,但天线的带宽比较低,所以 只能使用在固定频率,发射机不能随便更换频率 增益 单节达到5dB,双节达到8dB,只是功率承受能力比较低, 一般用在300W功率以下的发射机。
须朝下。 所有电缆头必须旋紧，不能有松动的现象。 在按装天线后应将分馈线与天线间的连接头
用705胶水封好并且用防水胶带缠紧防止漏 水。
.
垂直极化天线检查方法
1：此副天线属于开路状态的天线，所以在 机房里，用万用表量馈管的芯线和地线是属 于开路状态，如用万用表检查有比较大的阻 值，那说明天线有进水现象。
功率条件下改善收听效果，发射天线的极化方式
有很好的效果。
.
