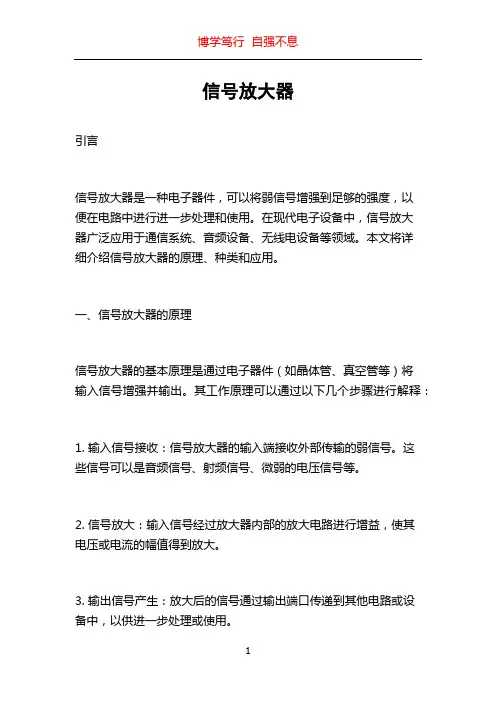

信号放大器
信号放大器引言信号放大器是一种电子器件，可以将弱信号增强到足够的强度，以便在电路中进行进一步处理和使用。
在现代电子设备中，信号放大器广泛应用于通信系统、音频设备、无线电设备等领域。
本文将详细介绍信号放大器的原理、种类和应用。
一、信号放大器的原理信号放大器的基本原理是通过电子器件（如晶体管、真空管等）将输入信号增强并输出。
其工作原理可以通过以下几个步骤进行解释：1. 输入信号接收：信号放大器的输入端接收外部传输的弱信号。
这些信号可以是音频信号、射频信号、微弱的电压信号等。
2. 信号放大：输入信号经过放大器内部的放大电路进行增益，使其电压或电流的幅值得到放大。
3. 输出信号产生：放大后的信号通过输出端口传递到其他电路或设备中，以供进一步处理或使用。
在信号放大器的工作过程中，必须确保信号的质量不会被破坏。
因此，放大器的设计需要考虑一些因素，如频率响应、功率处理能力、噪声水平等。
二、信号放大器的种类根据信号的类型和应用领域，信号放大器可以分为不同的种类。
下面是几种常见的信号放大器：1. 低噪声放大器（LNA）：LNA主要用于无线通信系统，能够提高接收机的灵敏度。
它能够在接收机前端增加信号的强度，同时尽量避免引入噪声。
2. 差分放大器：差分放大器用于增强音频信号和广播信号，以提高音响设备和收音机的音质和接收效果。
它通过两个输入端口接收差分信号，并将其放大到输出端口。
3. 射频放大器：射频放大器用于无线电通信系统，能够放大高频信号。
它经常用于无线电台、卫星通信和移动通信系统中，以提高通信距离和保持信号质量。
4. 高电压放大器：高电压放大器广泛应用于计算机显示器、激光设备等需要高电压信号驱动的设备中。
它能够将低电压信号转换为高电压信号，以供这些设备的正常运行。
5. 输出级放大器：输出级放大器主要用于音频设备和功放等领域。
它负责将前级放大器输出的信号进行进一步的放大，并提供足够的功率驱动扬声器或其他负载。
三、信号放大器的应用由于信号放大器的广泛应用性，它可以在许多领域中发挥关键作用。

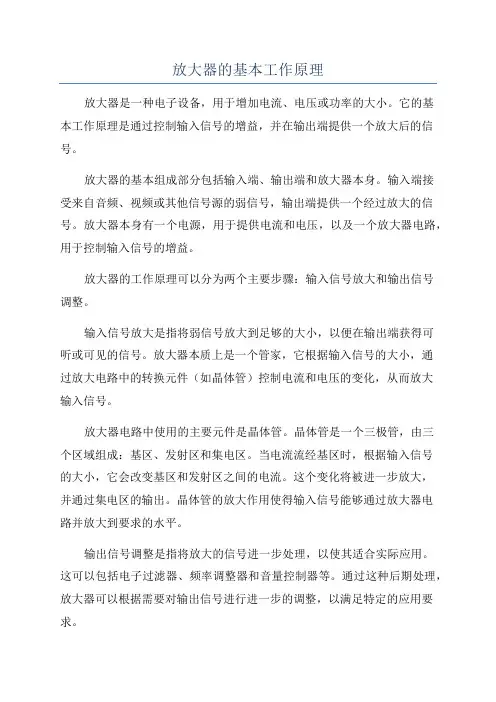

放大器的基本工作原理
放大器的基本工作原理放大器是一种电子设备，用于增加电流、电压或功率的大小。
它的基本工作原理是通过控制输入信号的增益，并在输出端提供一个放大后的信号。
放大器的基本组成部分包括输入端、输出端和放大器本身。
输入端接受来自音频、视频或其他信号源的弱信号，输出端提供一个经过放大的信号。
放大器本身有一个电源，用于提供电流和电压，以及一个放大器电路，用于控制输入信号的增益。
放大器的工作原理可以分为两个主要步骤：输入信号放大和输出信号调整。
输入信号放大是指将弱信号放大到足够的大小，以便在输出端获得可听或可见的信号。
放大器本质上是一个管家，它根据输入信号的大小，通过放大电路中的转换元件（如晶体管）控制电流和电压的变化，从而放大输入信号。
放大器电路中使用的主要元件是晶体管。
晶体管是一个三极管，由三个区域组成：基区、发射区和集电区。
当电流流经基区时，根据输入信号的大小，它会改变基区和发射区之间的电流。
这个变化将被进一步放大，并通过集电区的输出。
晶体管的放大作用使得输入信号能够通过放大器电路并放大到要求的水平。
输出信号调整是指将放大的信号进一步处理，以使其适合实际应用。
这可以包括电子过滤器、频率调整器和音量控制器等。
通过这种后期处理，放大器可以根据需要对输出信号进行进一步的调整，以满足特定的应用要求。
放大器的工作原理还涉及几个重要的概念，包括放大增益、频率响应和失真。
放大增益是指放大器在输入信号中引入的额外信号增益。
它通常用分贝（dB）来表示，是输出信号的dB值与输入信号的dB值之间的差值。
放大增益可以通过调整放大器电路中的各种参数和元件来实现。
频率响应是指放大器对不同频率的输入信号的响应能力。
放大器需要在整个频率范围内具有均衡的放大增益，以保持输入信号的准确性和完整性。
失真是指在放大过程中引入的任何额外的、不可逆的变化。
它可以由非线性放大器电路、电源不稳定性或其他因素引起。
失真会导致输出信号与输入信号之间的一些差异，可能会影响音频或视频的质量。

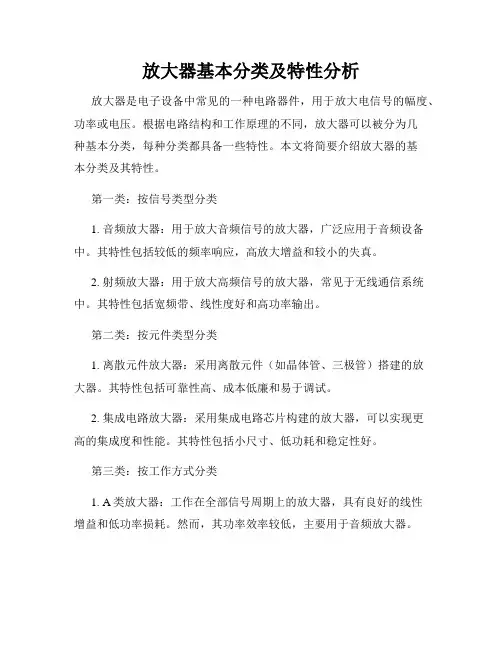

放大器基本分类及特性分析
放大器基本分类及特性分析放大器是电子设备中常见的一种电路器件，用于放大电信号的幅度、功率或电压。
根据电路结构和工作原理的不同，放大器可以被分为几种基本分类，每种分类都具备一些特性。
本文将简要介绍放大器的基本分类及其特性。
第一类：按信号类型分类1. 音频放大器：用于放大音频信号的放大器，广泛应用于音频设备中。
其特性包括较低的频率响应，高放大增益和较小的失真。
2. 射频放大器：用于放大高频信号的放大器，常见于无线通信系统中。
其特性包括宽频带、线性度好和高功率输出。
第二类：按元件类型分类1. 离散元件放大器：采用离散元件（如晶体管、三极管）搭建的放大器。
其特性包括可靠性高、成本低廉和易于调试。
2. 集成电路放大器：采用集成电路芯片构建的放大器，可以实现更高的集成度和性能。
其特性包括小尺寸、低功耗和稳定性好。
第三类：按工作方式分类1. A类放大器：工作在全部信号周期上的放大器，具有良好的线性增益和低功率损耗。
然而，其功率效率较低，主要用于音频放大器。
2. B类放大器：将信号分为正负半周进行放大的放大器，具有高功率效率和较小的失真。
但是在信号过渡边缘处可能产生失真，因此主要应用于音频功率放大器。
3. AB类放大器：综合了A类和B类的特点，可以在一定程度上兼顾功率效率和失真性能，广泛应用于音频放大器和通信领域。
4. C类放大器：仅在输入信号大于某个阈值时放大的放大器，适用于射频信号放大，具有高功率效率和小尺寸的优势。
然而，其失真较大且频率响应较窄。
第四类：按应用领域分类1. 模拟放大器：用于放大模拟信号的放大器，主要应用于音频和射频信号处理方面。
2. 数字放大器：将数字信号转换为模拟信号后进行放大的放大器，主要应用于数字音频系统和音频功率放大。
3. 工业放大器：主要用于工业领域，如传感器信号放大和控制系统中的信号处理。
总结起来，放大器根据信号类型、元件类型、工作方式和应用领域的不同，可以分为多种基本分类。
每种分类都有其独特的特性和适用场景。

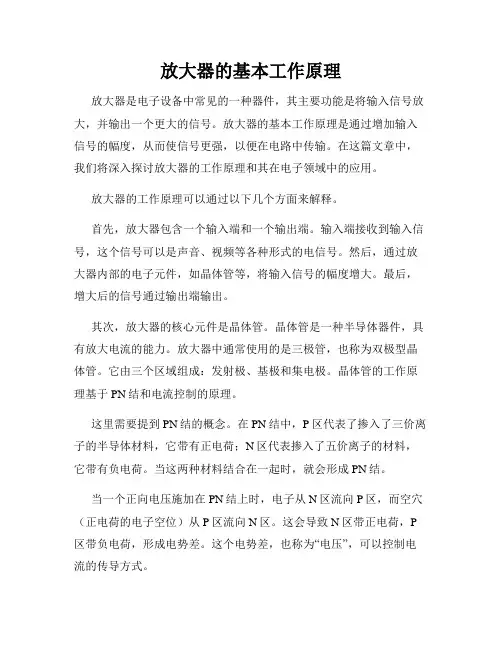

放大器的基本工作原理
放大器的基本工作原理放大器是电子设备中常见的一种器件，其主要功能是将输入信号放大，并输出一个更大的信号。
放大器的基本工作原理是通过增加输入信号的幅度，从而使信号更强，以便在电路中传输。
在这篇文章中，我们将深入探讨放大器的工作原理和其在电子领域中的应用。
放大器的工作原理可以通过以下几个方面来解释。
首先，放大器包含一个输入端和一个输出端。
输入端接收到输入信号，这个信号可以是声音、视频等各种形式的电信号。
然后，通过放大器内部的电子元件，如晶体管等，将输入信号的幅度增大。
最后，增大后的信号通过输出端输出。
其次，放大器的核心元件是晶体管。
晶体管是一种半导体器件，具有放大电流的能力。
放大器中通常使用的是三极管，也称为双极型晶体管。
它由三个区域组成：发射极、基极和集电极。
晶体管的工作原理基于PN结和电流控制的原理。
这里需要提到PN结的概念。
在PN结中，P区代表了掺入了三价离子的半导体材料，它带有正电荷；N区代表掺入了五价离子的材料，它带有负电荷。
当这两种材料结合在一起时，就会形成PN结。
当一个正向电压施加在PN结上时，电子从N区流向P区，而空穴（正电荷的电子空位）从P区流向N区。
这会导致N区带正电荷，P 区带负电荷，形成电势差。
这个电势差，也称为“电压”，可以控制电流的传导方式。
接下来，我们来看看晶体管是如何工作的。
当输入信号加到晶体管的基极上时，通过基极电流的变化，可以控制从发射极到集电极的电流。
这种控制电流的方式称为电流放大作用，是放大器的基本功能之一。
换句话说，当输入信号的幅度增加时，晶体管的电流也会相应增加。
这就使得输出信号的幅度也增加，实现信号的放大。
而这个放大过程发生在放大器内的若干级级联放大器中，以增强信号的放大效果。
放大器在电子领域中有着广泛的应用。
在音频设备中，放大器用来放大音频信号，使得人们听到更大音量的声音。
在通信传输中，放大器用来放大信号，使得信号能够在长距离传输过程中保持稳定。
在显像设备中，放大器被用来放大视频信号，以显示更清晰的图像。
光纤放大器原理及调试设置方法
光纖放大器原理及調試設置方法光纖放大器是一種能夠增強光信號強度的設備，它在光纖通信中起著至關重要的作用。
本文將通過介紹光纖放大器的原理和調試設置方法來詳細解釋其工作原理和使用方法。
一、光纖放大器的工作原理光纖放大器是利用光纖中的特殊材料（通常為稀土離子摻雜的光纖）對光信號進行放大的設備。
它主要由控制電路、泵浦光源、光放大介質和光偵測器組成。
光信號的放大過程是通過能量轉移的方式實現的。
當泵浦光源輸入光纖放大器時，泵浦光會被光放大介質吸收，並轉移能量給光信號。
光信號在通過光放大介質時會不斷受到能量的補充，從而達到放大的效果。
最終，光信號的強度得到增強。
光纖放大器根據放大介質的不同可以分為不同的類型，如Erbium-doped光纖放大器（EDFA）、Raman光纖放大器（RFA）和Semiconductor光纖放大器（SOA）等。
不同的光纖放大器在工作原理上有所差異，但基本的放大過程是相似的。
二、光纖放大器的調試設置方法1. 泵浦光源的選擇：泵浦光源是光纖放大器的核心部件之一，其功率和波長的選擇對放大器的性能有著重要的影響。
在選擇泵浦光源時，需要考慮泵浦光源的功率是否足夠大，波長是否與光纖放大器的工作波長匹配等因素。
2. 光纖放大介質的選擇：光纖放大器的放大介質可以是掺饋稀土離子的光纖，也可以是其他材料。
不同的放大介質對光信號的放大效果有所不同。
在選擇放大介質時，需要考慮其放大效率、光纖的長度等因素。
3. 光纖放大器的連接配置：光纖放大器在系統中的連接配置也是調試的重要步驟。
需要確保光纖放大器的輸入和輸出接口與其他設備的接口匹配，並注意光纖的清潔和連接的可靠性。
4. 光纖放大器的功率控制：光纖放大器的功率控制是調試中需要重點關注的問題。
需要通過調整泵浦光源的功率、放大介質的長度等參數來控制光纖放大器的輸出功率，以確保系統的穩定性和可靠性。
5. 光纖放大器的保護措施：在使用光纖放大器時，需要注意其保護措施，以防止光纖放大器受到損壞。

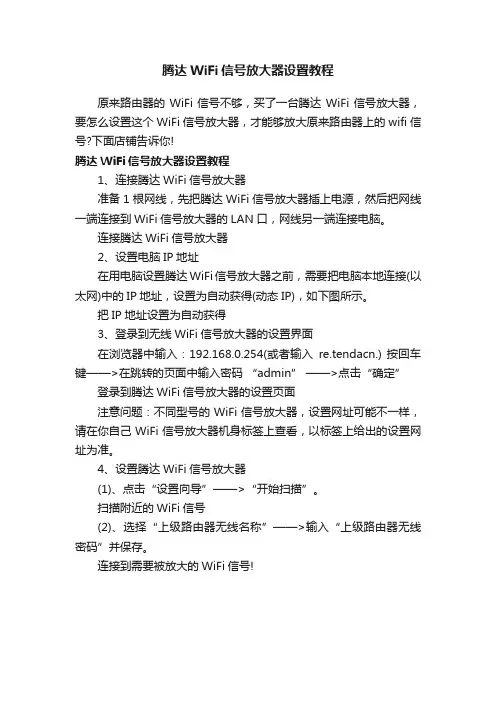

腾达WiFi信号放大器设置教程
腾达WiFi信号放大器设置教程
原来路由器的WiFi信号不够，买了一台腾达WiFi信号放大器，要怎么设置这个WiFi信号放大器，才能够放大原来路由器上的wifi信号?下面店铺告诉你!
腾达WiFi信号放大器设置教程
1、连接腾达WiFi信号放大器
准备1根网线，先把腾达WiFi信号放大器插上电源，然后把网线一端连接到WiFi信号放大器的LAN口，网线另一端连接电脑。
连接腾达WiFi信号放大器
2、设置电脑IP地址
在用电脑设置腾达WiFi信号放大器之前，需要把电脑本地连接(以太网)中的IP地址，设置为自动获得(动态IP)，如下图所示。
把IP地址设置为自动获得
3、登录到无线WiFi信号放大器的设置界面
在浏览器中输入：192.168.0.254(或者输入re.tendacn.) 按回车键——>在跳转的页面中输入密码“admin” ——>点击“确定”
登录到腾达WiFi信号放大器的设置页面
注意问题：不同型号的WiFi信号放大器，设置网址可能不一样，请在你自己WiFi信号放大器机身标签上查看，以标签上给出的设置网址为准。
4、设置腾达WiFi信号放大器
(1)、点击“设置向导”——>“开始扫描”。
扫描附近的WiFi信号
(2)、选择“上级路由器无线名称”——>输入“上级路由器无线密码”并保存。
连接到需要被放大的WiFi信号!。
四种基本放大电路公式
四种基本放大电路公式电子技术中的放大电路是将输入电信号放大到所需的输出信号强度的重要部分。
在这个过程中，一些基本放大电路公式对了解和设计放大电路至关重要。
本文将介绍四种基本放大电路公式，包括放大器增益公式、输入输出电阻公式、放大器带宽公式和最大输出功率公式。
1. 放大器增益公式放大器增益是指输出信号与输入信号之间的比值。
它可以表示为增益系数（A）的形式，通常用分贝（dB）表示。
增益系数是一个正数值，当它大于1时表示放大器具有放大功能，当它小于1时表示放大器具有缩小功能。
放大器增益公式为：A = Vout / Vin其中， Vout 表示输出电压， Vin 表示输入电压。
因此，放大器增益在分贝表达式中可以表示为：A(dB) = 20log (Vout / Vin)2. 输入输出电阻公式输入与输出电阻是放大器的两个主要参数之一。
输入电阻是指电路对输入电压的阻抗，而输出电阻是指电路对输出电压的阻抗。
它们的值影响着放大器的噪声和电信号的失真。
如果假设放大器的负载是一个电阻，摆放在输出端，那么输入输出电阻可以表示为：Rin = Vi / IiRout = Vo / Io其中， Vi 和 Ii 分别表示输入电压和输入电流，而 Vo 和 Io 分别表示输出电压和输出电流。
3. 放大器带宽公式放大器带宽是指放大器能够放大信号的频率范围。
在实际应用中，放大器的带宽经常是一个重要的限制因素。
因此，计算放大器的带宽对于设计一个合适的放大器非常重要。
放大器带宽公式为：f（3dB）= fH-fL其中，f（3dB）是放大器频率响应曲线上的3 dB点， fH 和fL 分别表示从高于和低于该点的频率。
4. 最大输出功率公式放大器的最大输出功率是指放大器能够向负载提供的最大功率。
在环境中，放大器通常需要提供一定数量的功率，以保证输出信号能够正常工作。
因此，计算放大器的最大输出功率也是设计一个合适的放大器非常重要的一步。
放大器最大输出功率公式为：Pout = Vout * Iout = Vout² / Rout其中，Pout 表示输出功率， Vout 表示输出电压， Iout 表示输出电流， Rout 表示负载电阻。
宽带功率放大器(MOS管)
实验报告题目：宽带功率放大器（MOS管）专业班级：学号：学生姓名：小组成员：指导教师：起止时间：目录引言..................................................................... 第1章宽带功率放大器设计方案论证...................................1.1 宽带功率放大器的研究目的和意义 ...................................1.2 宽带功率放大器设计的要求及参数 ...................................1.3 使用MOS管作为输出级的好处及其特性 ...............................1.4 设计方案论证 ..................................................... 第2章宽带功率放大器各单元电路设计 ................................2.1 首先确定电源电压 .................................................2.2 关于源极跟随器级的电源 .........................................2.3 OP放大器的电源电路是3端稳压电源。
.............................2.4 整流电路的输出电压和电流 .......................................2.5 整流电路中的二极管和电容器 .....................................2.6 选择源极跟随器用的FET ..........................................2.7 需要有散热片和限流电阻 .........................................2.8 源极跟随器偏置电路的构成 .......................................2.9 选择温度补偿用晶体管2.10 确定偏置电压V B2.11 OP放大器构成的电压放大级2.12 输入电路外围使用的器件2.13 对于扬声器负载的措施第3章宽带功率放大器整体电路设计...................................3.1 整体电路图及原理分析 .............................................3.2 仿真电路参数及实际测试参数 .......................................3.3元器件清单列表................................................... 第4章系统调试中的问题及解决方法................................ 第5章设计总结........................................................参考文献................................................................引言宽带功率放大器的应用开始从军用向民用扩展，目前在无线通信、移动电话、卫星通信网、全球定位系统(GPS)、直播卫星接收(DBS)、ITS通信技术及毫米波自动防撞系统等领域有着广阔的应用前景，在光传输系统中，宽带功率放大器也同样占有重要地位。
宽带放大器
ｗ ｉ ｈ ａｓｂｎ ｓｆ ｍ ３ ０ ｚｔ １ ｚ ａ ｉｅｒｎｅｏ ａｎａｊｓ ｎ ｆ ｍ １ｄ ｏ６ ｄ ． ａｗ ｉ ， ｅ ｈｃ ｔ ｐ ｓ ａ ｄｉ ｒ ０ Ｈ ｏ ＭＨ ， ｓａｗｄ ａｇ ｆｇｉ ｄｕｔ ｔ ｒ Ｂ ｔ ６ ＢＭｅｎ ｈｌｔ ｈ ｅ ｏ ４ ｈ ｍｅ ｏ ０ ｅｈ
ｓｍｐ ｅ ｉ ｔ ａ ｔ ａ ｆｉ ｎ ｙ ｉ ｅ ｆｃ ｉ ｌ ｎ ｉ ｆ ｍｅ ｗｉ ｓｌ ｈ ｒｅ ｄｌ ｎｔｒａ ｅ． Ｋｅ ｙ ｗｏｒ ｓ ｍｐｌ ｅ ｄ ：ａ ｉ ｒ；ｇ ｉ ｉ ｆ ａｎ；ｄ ｔ ｃｉ ｎ；ｃ ｎｔｏ／ ｅ ｅ ｔｏ ｏ ｒ ｌＡＤ６ ０３
１ 引言
《 国外电子元器件）０ ８ 第 １ 期 ２０ 年 ｌ
可 编 程 逻 辑 器 件
宽带放 大器
曾 真 ， 智强 ， 欣 ， 铭 杰 施 何 唐
（ 汉 大学 电 子 信 息 学 院 ， 北 武 汉 ４ ０ ７ ） 武 湖 ３０２
摘 要 ： Ａ ６ ３型 可 变 增 益 放 大 器 （ Ｇ 为核 心 ， 出 了一 种 宽 带 放 大 器 的 设 计 方 法 ， 频 带 为 ３ ０ Ｈ ～ ４ＭＨ ， 以 Ｄ０ Ｖ Ａ） 提 通 ０ ｚ １ ｚ 增 益调 节 范 围 为 １ — ６ ｄ ， 具 有 自动 增 益 控 制 （ Ｇ ） 功 能 ， 态 范 围 大 于 ２ Ｂ ０ ６ Ｂ 并 Ａ Ｃ的 动 ０ｄ 。整 个 系统 结 构 简单 ， 面 友 好 。 界
接法 的 ｌ ２位 Ｄ Ａ转 换 器 ， 由 ２５Ｖ 的精 密基 准 电压 器 件 给 ／ 并 ． Ｄ Ａ 转 换 器 提 供 参 考 电 压 ， 制 电 压 理 论 误 差 ： ．ｘ ／ ０ ６ ／ 控 ２５ ｌ ９ ＝ ４ ００ ０ ６Ｖ， 达 到 步 进 １ Ｂ指 标 。 ． 可 ０ ｄ 图 ２ 可变增益放大电路 ４２ 峰 值 检 波 电路 ．
宽带直流放大器范文
陕西理工学院2013年电子设计竞赛题目：宽带直流放大器姓名：赵佳辰李伟波王康完成地点：陕西理工学院北区501高频实验室完成日期： 2013年6月21日宽带直流放大器赵甲辰、李伟波、王康摘要：针对小信号的幅度小、干扰大、线性放大难和提取难度大等问题，设计一种宽带直流放大器，是以可变增益放大器AD603为核心的放大电路。
前级信号调理电路、后级功率放大电路和滤波电路组成。
该放大器具有高增益连续可调、输出波形无明显失真、有效控制零点漂移和噪声、可输出大功率等特性，且在0-10MHZ的频带内信号可放大。
关键词：可控增益；带宽；零点漂移；功率放大器Wideband DC amplifierZhao Jiachen, Li Weibo, Wang KangAbstract: Based on the size of small signal and large disturbance, ifficult to make the linear amplification and extraction is difficult, to design a broadband dc amplifier, based on the variable gain amplifier AD603 amplification circuit as the core. Levels before after signal regulate circuit, power amplifying circuit and filter circuit. The amplifier has high gain continuous adjustable, no obvious distortion of output waveform, effective control of zero drift and noise, can output high power, such as characteristics, and in the 0 to 10 MHZ frequency band signal can be amplified.Key words: Controllable gain; Bandwidth; Zero drift; Power amplifier任务书一、任务设计并制作一个宽带直流放大器及所用的直流稳压电源。
宽带放大器
2010年TI杯模拟电子系统专题邀请赛宽带放大器（A题）队伍编号：参赛学校：参赛学生：指导教师：025211南京师范大学杨昊吕晨阳张沁枫王兴和孙航嘉2010年8月26日宽带放大器（A题）摘要：本作品由前置放大、中级放大、末级功率驱动、峰值检测、电源管理及人机界面这些模块所组成，具有宽带数字程控和AGC功能，整个系统以5V 单电源工作。
在前级放大电路中，用单位增益稳定宽带反馈型放大器OPA820和宽带压控放大器VCA810放大输入信号，在电压放大一定的倍数后，经过末级THS3091驱动50Q的负载。
VCA810勺使用方便了调整增益，THS3091的使用提高了驱动电路带负载的能力。
应用MSP430寸增益进行预置和控制，稳定性好，可控范围大。
电路设计综合应用了电容去耦、滤波、使用屏蔽线传输信号等抗干扰措施以减少放大器的噪声并抑制咼频自激。
经验证，本方案完成了全部基本功能和发挥功能。
关键词：宽带放大峰值检测AGC1系统方案1.1 方案比较与选择1.1.1增益放大电路的方案方案一：使用分立的三极管等元件搭建输入缓冲电路和增益放大的电路。
优点是成本低廉，易于购置。
为了满足固定增益40dB的要求，可以采用多级放大电路实现。
但时是大量采用分立元件比较容易在高频时产生自激振荡，可能会增加电路的调试时间，同时短时间内手工制作难以保证可靠性及指标。
方案二：使用OPA820作为阻抗匹配和前置放大器，中间级用VCA810动态调节增益。
此方案电路简单，可靠性高。
VCA运放的压控放大特性更增加了整个电路的可控动态范围至-20dB-60dB,既可以方便的做进一步的幅值微调和增益提高；也可以配合测量的峰值形成AGC电路。
综上，我们采用方案二，设计简洁高效灵活稳定的放大电路。
1.1.2功率输出电路的方案方案一：使用功率三极管和普通的运放组成升压输出复合放大器，这种电路可以将运放的标称摆幅扩展的更大，同时将负载驱动提升到100mA以上。
宽带放大器1.doc.deflate
宽带放大器（B题）一、任务设计并制作一个宽带放大器。
二、要求1、基本要求（1）输入阻抗≥1kΩ；单端输入，单端输出；放大器负载电阻。
（2）3dB通频带10kHz～6MHz，在20kHz～5MHz频带内增益起伏≤1dB。
（3）最大增益≥40dB，增益调节范围10dB～40dB（增益值6级可调，步进间隔6dB，增益预置值与实测值误差的绝对值≤2dB），需显示预置增益值。
（4）最大输出电压有效值≥3V，数字显示输出正弦电压有效值。
（5）自制放大器所需的稳压电源。
2、发挥部分（1）最大输出电压有效值≥6V。
（2）最大增益≥58dB (3dB通频带10kHz～6MHz，在20kHz～5MHz频带内增益起伏≤1dB)，增益调节范围10dB～58dB（增益值9级可调，步进间隔6dB，增益预置值与实测值误差的绝对值≤2dB），需显示预置增益值。
（3）增加自动增益控制（AGC）功能，AGC范围≥20dB，在AGC稳定范围内输出电压有效值应稳定在4.5V≤V o≤5.5V内（详见说明4）。
（4）输出噪声电压峰-峰值V oN ≤0.5V。
（5）进一步扩展通频带、提高增益、提高输出电压幅度、扩大AGC范围、减小增益调节步进间隔。
（6）其它。
三、评分标准四、说明1、基本要求部分第（3）项和发挥部分第（2）项的增益步进级数对照表如下：2、发挥部分第（4）项的测试条件为：输入交流短路，增益为58dB。
3、宽带放大器幅频特性测试框图如下图所示：4、AGC电路常用在接收机的中频或视频放大器中，其作用是当输入信号较强时，使放大器增益自动降低；当信号较弱时，又使其增益自动增高，从而保证在AGC作用范围内输出电压的均匀性，故AGC电路实质是一个负反馈电路。
发挥部分第（4）项中涉及到的AGC功能的放大器的折线化传输特性示意图如下所示；本题定义：AGC范围=（dB）；要求输出电压有效值稳定在4.5V≤V o≤5.5V范围内，即V oL≥4.5V、V oH≤5.5V。
光钎放大器说明书
光钎放大器说明书一、产品概述光钎放大器是一种利用光纤增益介质将输入光信号进行放大的设备。
本说明书旨在详细介绍光钎放大器的结构、性能参数、使用方法以及注意事项。
二、产品结构光钎放大器主要由以下几个部分组成：输入接口、光纤放大器、输出接口、供电接口等。
下面将对各部分进行详细介绍。
1. 输入接口输入接口位于设备的前端，主要用于接收输入光信号。
该接口采用标准光纤连接方式，确保信号传输的稳定性和可靠性。
2. 光纤放大器光纤放大器是光钎放大器的核心部分，它包含一段光纤及相关控制电路。
光纤放大器通过高纯度的光纤材料和控制电路，实现对光信号的增益放大。
3. 输出接口输出接口位于设备的后端，主要用于输出放大后的光信号。
该接口同样采用标准光纤连接方式，确保信号传输的稳定性和可靠性。
4. 供电接口供电接口用于连接电源，为光钎放大器提供正常工作所需的电能。
请确保使用符合设备规定的电源，以避免电气故障或设备损坏。
三、性能参数光钎放大器具有以下几个重要的性能参数，用户在购买和使用过程中需特别关注：1. 增益增益是光钎放大器放大光信号的能力。
通常以分贝（dB）为单位表示。
请根据实际需求选择合适的增益值，以确保信号的质量和稳定性。
2. 噪声系数噪声系数是光钎放大器引入的噪声水平。
低噪声系数代表较好的信号放大效果。
在选择光钎放大器时，要尽量选择噪声系数较低的产品。
3. 输入/输出功率输入/输出功率指的是光信号在放大器中的功率级别。
请根据实际需求选择合适的功率范围，以避免过大或过小的功率对设备造成影响。
4. 光纤类型光纤放大器适用的光纤类型也是用户需关注的重要参数。
请选择与光钎放大器兼容的光纤类型，以确保设备的正常工作。
四、使用方法1. 连接设备将输入光纤与光钎放大器的输入接口连接，并确保连接牢固。
同样，将输出光纤与光钎放大器的输出接口连接，并确保连接牢固。
2. 供电将光钎放大器的供电接口连接电源，并确保电源的正常工作。
请注意检查电源的电压与设备的额定电压是否一致。
宽带放大器(B题)析评
宽带放大器（Ｂ题）析评作者：郭云林来源：《电子世界》2004年第03期2003年全国大学生电子设计竞赛B题，即宽带放大器，湖北赛区参赛队只有13队应试，占本赛区参赛队总数的5.7%；但全国唯一的索尼杯奖却由该题参赛队获得。
本文试图从对题意的领会、典型高速宽带运放AD603性能介绍及典型设计方案示例三个方面作粗浅释析，意在交流、切磋并望赐教。
对题意的领会对于题目基本部分和发挥部分的要求，最好将其分类、归纳，与教学训练内容结合起来，以便把握操作。
现将宽带放大器需要满足的技术指标整理如下：1.带宽 3dB通频带为10kHz～6MHz，可以扩展。
2.增益（1）最小值为10dB，基本指标为40dB，最大值≥60dB。
（2）可步进调节，在10～58dB范围内，步进间隔为6dB；要求更高时，步进间隔为2dB。
（3）可预置增益值，并显示。
（4）预置增益值与实测增益值的误差要求：在步进间隔为6dB时，误差小于2dB；在步进间隔为2dB时误差小于1dB。
（5）带内增益平坦度要求：在增益为40dB时，在20kHz～5MHz范围内，增益起伏小于1dB。
（6）自动增益控制要求：在4.5V≤V0≤5.5V范围内，AGC 范围≥20dB，即输入信号的ViH/ViL大于12.2倍。
3.最大输入电压幅度（有效值）（1）基本要求≥3V；（2）扩展要求≥6.5V；（3）数字显示正弦电压有效值。
4.噪声性能在AV=58dB时，输出噪声峰－峰值不大于0.5V。
5.输入阻抗≥1kΩ；负载电阻为600Ω；单端输入、单端输出。
6.进一步提高各项技术指标，扩展功能。
对题意要求作了如上整理后，在作总体方案设计时，至少有三点思路易于明确：（1）器件选择必须选择宽带、低噪、增益可程控放大的器件，且这类器件必须从新型的高速宽带运算放大器中去寻找；分立元件很难奏效。
（2）硬件系统；根据最大输出电压幅度和最大增益要求，系统可分为3级、2级或1级（满足基本要求）来实现，每级的增益分配都不会太大，易于实现。
程控宽带直流放大器的设计
china_54@
3.1 设计任务书
3.1.4 设计及论文的时间安排
第一部分 第二部分 第三部分 第四部分 第五部分 第六部分 第七部分 阅读相关资料，学习相关理论知识（3周）。 设计系统的总体设计方案（3周）。 绘制PCB版图并完成硬件系统（3周）。 编制相应的软件设计（2周）。 系统各模块调试以及系统总体联调（2周）。 完成论文写作（3周）。 评阅及答辩。
第3章 程控宽带直流放大器的设计
china_54@
本章导读
本章将介绍一种增益可调、通频带可预置的程控宽带直流 放大器，其中包括了宽带直流放大器的原理、硬件的制作、 软件程序的编写及系统的调试等。
china_54@
3.1 设计任务书
设计任务书的作用是让设计者了解本系统设计的目的、意义，有关的 要求以及整个设计的时间安排，只有这样才能高质量地完成系统设计。
1. 可控增益放大器部分 方案一：用AD603进行两级放大。 方案二：用AD811和可控电阻权网络AD7520。 方案三：用增益可控直流放大器LMH6505。 综合上述方案，这里选择方案三。 2. 后级固定增益部分 方案一：使用分立元件自行搭建二级放大器。 方案二：使用集成电路芯片。 考虑到性能的稳定性和时间紧迫等因素，这里选择方案二。
china_54@
3.3 系统方案论证与理论分析
模拟电子技术中许多器件的物理特性往往是电类学习中的难点，想 要成为一名优秀的硬件工程师必须要对这些特性充分熟悉。在进行方案 设计之前需要对这些知识有个大概了解。
3.3.1 宽带直流放大器总体方案分析
与一般宽带放大器相比，宽带直流放大器要求具有良好的低频放大 特性，其幅频特征示意图如下图所示。所以在芯片选型时，其作用频率 范围要从0Hz开始。
放大器的作用与原理
放大器的作用与原理1. 引言放大器是电子设备中常见的一种电路，它的主要作用是将输入信号增强到更高的幅度，以便驱动其他设备或输出到负载中。
放大器广泛应用于音频、视频、通信等领域，成为现代电子技术中不可或缺的部分。
本文将详细介绍放大器的作用与原理，包括放大器的基本概念、分类、工作原理和常见应用等内容。
2. 放大器的基本概念放大器是一种能够增强信号幅度的电路。
在放大器中，输入信号被放大后输出，放大倍数由放大器的增益决定。
放大器通常由一个或多个电子器件（如晶体管、真空管等）组成，通过对输入信号施加适当的放大倍数，使信号得以放大。
放大器的基本概念可以用以下方程表示：Vout = Av * Vin其中，Vout为输出信号的幅度，Vin为输入信号的幅度，Av为放大倍数。
3. 放大器的分类根据放大器的不同特性和应用需求，放大器可以分为多种不同类型。
下面介绍一些常见的放大器分类。
3.1 按信号类型分类•音频放大器：用于放大音频信号，常见于音响设备、扬声器等。
•射频放大器：用于放大射频信号，常见于无线通信系统、雷达等。
3.2 按工作原理分类•线性放大器：输出信号与输入信号成比例关系，保持波形不失真。
•非线性放大器：输出信号与输入信号的关系非线性，常用于调制解调等应用。
3.3 按放大器结构分类•电压放大器：以电压为输入和输出的放大器，常见于音频设备。
•电流放大器：以电流为输入和输出的放大器，常见于电源控制、电机驱动等。
•功率放大器：以功率为输入和输出的放大器，常见于无线通信系统、音响设备等。
4. 放大器的工作原理放大器的工作原理是通过在电路中引入放大器器件，如晶体管、真空管等，利用它们的放大特性来实现信号的放大。
4.1 单管放大器原理以晶体管为例，晶体管放大器是一种常见的放大器类型。
晶体管分为三个区域：发射区、基极区和集电区。
晶体管工作时，通过控制基极电流来控制集电区的电流，从而实现信号的放大。
晶体管放大器的工作原理如下： 1. 输入信号通过耦合电容进入晶体管的基极区，控制基极电流。
什么是放大器的增益和带宽
什么是放大器的增益和带宽放大器是一种电子设备，用来增加信号的幅度，并将其输出到更大的范围内。
它在电子通信、音频处理、功率放大等领域广泛应用。
在放大器中，两个重要的参数是增益和带宽。
本文将详细介绍什么是放大器的增益和带宽，以及它们的作用和特性。
一、增益在电子学中，增益是指输出信号与输入信号的比例关系。
它表示放大器将输入信号放大了多少倍。
增益通常用单位分贝（dB）来表示，计算公式为：增益（dB）= 20 * log10 (输出信号幅度 / 输入信号幅度)增益可以是正数、负数或零，具体取决于输出信号与输入信号的比例。
如果输出信号的幅度大于输入信号的幅度，增益将为正数，表示放大器放大了输入信号。
如果输出信号的幅度小于输入信号的幅度，增益将为负数，表示放大器发生了衰减或压缩。
如果输出信号的幅度等于输入信号的幅度，增益将为零，表示放大器没有起到放大作用。
增益对于放大器的性能至关重要。
一个好的放大器应该能够提供稳定且可靠的增益，以确保信号能够在被传输或处理过程中得到有效放大。
二、带宽在电子学中，带宽是指放大器能够有效放大信号的频率范围。
它表示放大器能够处理的最高和最低频率之间的差异。
带宽通常用赫兹（Hz）来表示。
带宽是一个重要的指标，因为不同类型的信号具有不同的频率范围。
例如，音频信号通常在20 Hz到20 kHz的范围内，而射频信号的频率范围可能在几百千赫到几百兆赫之间。
放大器的带宽对于信号传输的质量起着决定性作用。
如果放大器的带宽太窄，将会导致高频信号被截断或衰减，从而使信号质量下降。
因此，一个好的放大器应该具有足够宽的带宽，以确保信号能够在放大过程中保持准确和完整。
增益和带宽的关系增益和带宽之间存在一定的关系。
一般来说，增益和带宽是互相制约的。
当增益增大时，带宽往往会减小；当带宽增大时，增益往往会减小。
这是因为在放大器中，增益和带宽之间存在一个折衷。
增加放大器的增益会增加信号的幅度，但也会导致放大器对于高频信号的响应变慢。
常用运算放大器大全
