机械制图螺纹连接

机械制图螺纹连接

详细描述
断裂可能是由于材料缺陷、加工不良、应力集中等原因造成的。为预防断裂,应选用优质材料、提高螺纹加工精 度、优化结构设计等。同时,应定期检查螺纹,发现裂纹应及时处理。
06
螺纹连接的设计与优化
螺纹连接的设计原则
可靠性
确保螺纹连接在承受工作载荷时 能够保持紧密和稳定,防止松动
和泄漏。
工艺性
考虑到制造和装配过程中的可操作 性,选择合适的螺纹规格、牙型和 公差配合。
清理连接件
确保连接件表面干净,无杂质 和油污,以避免装配时卡滞或 影响密封性能。
涂抹润滑剂
在螺纹表面涂抹适量的润滑剂 ,以降低摩擦系数,便于装配 并减少磨损。
对准螺纹孔
将两个连接件放置在相对位置 ,确保螺纹孔对齐,然后开始
旋紧。
螺纹连接的拆卸方法
使用合适的工具
选择合适的螺丝刀或扳手,确保其与螺纹匹 配,避免损坏螺纹。
多线螺纹
沿两条以上螺旋线形成的 螺纹。
螺纹的螺距
螺距
相邻两牙在中径线上对应两点间 的轴向距离。
导程
同一条螺旋线上相邻两牙在中径 线上对应两点间的轴向距离。
螺纹的旋向
左旋螺纹
逆时针旋转时旋入的螺纹。
右旋螺纹
顺时针旋转时旋入的螺纹。
03
螺纹连接的强度计算
螺纹连接的受力分析
预紧力
摩擦力
在螺纹连接装配时,为了确保连接的 紧密性和防止松动,需要施加一定的 预紧力。预紧力的大小对螺纹连接的 强度有着重要影响。
润滑维护
定期涂抹适量的润滑剂,以降低摩擦 系数,延长使用寿命。
防尘防锈
保持连接件表面清洁,避免灰尘和锈 蚀,影响其机械性能。
更换损坏的零件

机械制图教案-螺纹连接装配图的画法

机械制图教案-螺纹连接装配图的画法

教学设计
教学环节教师讲授、指导(主导)内容
学生学习、
操作(主体)活动
时间
分配
一二三组织教学与引入前言
问候同学,自我介绍,强调课堂纪律,以及本学期的作
业和课堂笔记的要求。

复习、提问
1、螺纹的画法
2、内外螺纹连接
导入新课
一、螺纹连接装配图的画法
螺纹连接件的连接:螺纹连接件连接是一种可拆卸的
连接。

常用的形式有:螺钉连接、螺栓连接、螺柱连接等。

二、螺栓连接:
用螺栓、螺母和垫圈将两个不太厚、而且又允许钻成通
孔的零件连接在一起。

适用范围:用来连接不太厚、而且又允许钻成通孔的零
件。

装配过程:螺栓穿过被连接件的通孔。

(为便于装配,
此通孔应稍大于螺栓杆的直径d,约为1.1d )
在制有螺纹的一端装上垫圈,拧上螺母。

(加垫圈的目的
是为了避免拧紧螺母时损坏被连接件的表面。

师生问好,强调课堂
纪律。

提问学生回答问题
详细讲解常用螺纹
装配图的画法
螺纹连接件的比例
画法
5分
10分
20分
15分
10分
教学环节教师讲授、指导(主导)内容
学生学习、
操作(主体)活动
时间
分配
四、螺纹连接常见错误:
课堂小结
20分
10分。

机械制图—螺纹螺纹紧固件课件

机械制图—螺纹螺纹紧固件课件

名称及 标准编号
图例
六角头螺栓GB/T 5782 —2000
标记示例
螺纹规格d=M12、公称长度 l=80 mm、性能等级为8.8级、 表面氧化、产品等级为A 级的 六角头螺栓:
完整标记: 螺栓GB/T 5782— 2000-M12×80-8.8-A-O
简化标记:螺栓GB/T 5782 M12×80
完整标记: 螺钉 GB/T 65—2000-
M10×60-4.8-A 简化标记: 螺钉GB/T 65 M10 ×60
13
第13页/共37页
名称及 标准编号
开槽 长圆柱端紧
定螺钉 GB/T 75
—1985
1型 六角螺母 GB/T 6170
—2000
图例
标记示例
螺纹规格d=M5、公称长度 l =12 mm 、性能等级为常用的 14H级、表面氧化的开槽长圆 柱端紧定螺钉:
φ10.5 mm)
规格为16 mm、材料为65Mn、表 面氧化的标准型弹簧垫圈:
完整标记:垫圈 GB/T 93—1987-
16-O 简化标记:垫圈 GB/T 93 16
(从标准中查得,该垫圈的d最小为 Φ16.2 mm)
15
第15页/共37页
螺纹紧固件的画法
1.查表法 按国家标准规定的数据画图。
螺母查表画法
同一零件应一致; 剖面线画至粗实线; 剖面线是45°细实线,用45°三角板画
36
第36页/共37页
谢谢您的观看!
37
第37页/共37页
27
第27页/共37页
开槽圆柱头螺钉的公称长度 l
l ≈ δ+bm (旋入长度) 计算后,查表得出与其相近的 l 值。
28

机械制图教案-螺纹连接

机械制图教案-螺纹连接

教学设计
教学过程
教学环节教师讲授、指导(主导)内容
学生学习、
操作(主体)活动
时间
分配
一二三组织教学与引入前言
问候同学,自我介绍,强调课堂纪律,以及本学期的作
业和课堂笔记的要求。

复习、提问
1、螺纹的画法
2、内外螺纹连接
导入新课
一、双头螺柱连接
双头螺柱连接:是用双头螺柱与螺母、垫圈配合使用,
将两个零件连接在一起
适用范围:当两个连接件中有一个零件较厚,加工通孔
困难时,或者由于其它原因,不便使用螺栓连接的场合,一
般用螺柱连接。

装配过程:
先将双头螺柱的旋入端拧入机件的螺纹孔中。

然后将双头螺柱的另一端(紧固端)穿过被连接件上的
通孔(孔径=1.1d),再套上垫圈,并拧紧螺母。

师生问好,强调课堂
纪律。

提问学生回答问题
详细讲解常用螺纹
装配图的画法
螺纹连接件的比例
画法
5分
10分
20分
15分
10分
教学过程
教学环节教师讲授、指导(主导)内容
学生学习、
操作(主体)活动
时间
分配
四、螺纹连接常见错误:
课堂小结
20分
10分。

机械制图_螺纹连接(PPT57页)

机械制图_螺纹连接(PPT57页)
用于水管、油管、气管等 薄壁管子上,用于管路的 联接。
传 梯形螺纹 Tr



锯齿形 螺纹
B
用于各种机床的丝杠,做 传动用。
只能传递单方向的动力。
五、)螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线,内 螺纹的小径线)。
★牙底用细实线表示 (外螺纹的小径线,内 螺纹的大径线)。
★在投影为圆的视图上,表示牙底的细实线 圆只画约3/4圈。
30º
头部
倒角
2d
螺杆
0.7d
2d L
简化画法:
C0.1d
d
2d 0.7d l (由设计决定)
3、 双 头 螺 柱
结构:A型和B型 有旋入端和拧紧端之分 规格只寸:螺纹大径和双头螺柱长度
d
旋入端
bm
A型 L b
拧紧端
d
bm
B型
b
L
标记:名称 标准代号 类型 螺纹代号×长度 螺柱 GB/T899 M12×45




内螺纹
二、)螺纹的种类和结构
外螺纹
牙顶
倒角
内螺纹
螺尾
牙底
螺尾
螺纹收尾 退刀纹
退刀槽
外退刀槽
退出车刀
车刀 开始退刀
内退刀槽
车 刀
三、) 螺纹要素
1、牙型
在通过螺纹轴线的剖面上,螺纹
的轮廓形状。
牙型
常用的有:
三角形
梯形
锯齿形
2、 螺纹的大径、小径和中径
大径:与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d
小径:与外螺纹牙底或内螺纹牙顶相切的
假想圆柱面的直径。 D1、d1

二、机械制图(螺纹、齿轮、键、销)

二、机械制图(螺纹、齿轮、键、销)

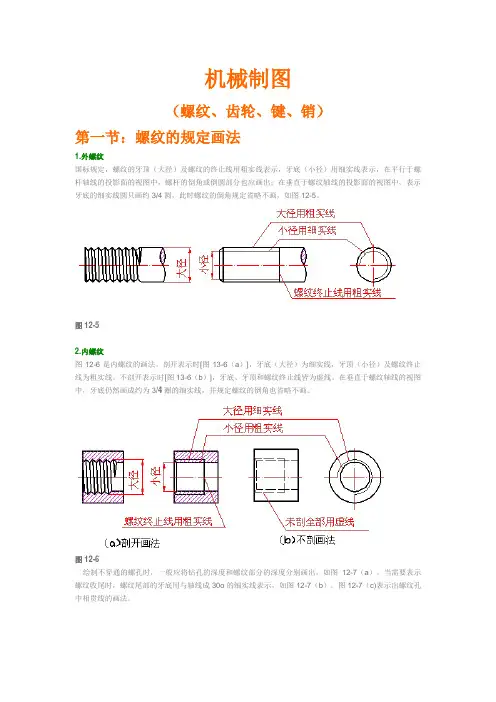

机械制图(螺纹、齿轮、键、销)第一节:螺纹的规定画法1.外螺纹国标规定,螺纹的牙顶(大径)及螺纹的终止线用粗实线表示,牙底(小径)用细实线表示,在平行于螺杆轴线的投影面的视图中,螺杆的倒角或倒圆部分也应画出;在垂直于螺纹轴线的投影面的视图中,表示牙底的细实线圆只画约3/4圆,此时螺纹的倒角规定省略不画,如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6(a)],牙底(大径)为细实线,牙顶(小径)及螺纹终止线为粗实线。

不剖开表示时[图13-6(b)],牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中,牙底仍然画成约为3/4圈的细实线,并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时,一般应将钻孔的深度和螺纹部分的深度分别画出,如图12-7(a)。

当需要表示螺纹收尾时,螺纹尾部的牙底用与轴线成30o的细实线表示,如图12-7(b)。

图12-7(c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定,在剖视图中表示螺纹连接时,其旋合部分应按外螺纹的画法表示,非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时,应画出螺纹牙型,并标注出所需的尺寸及有关要求,如图12-9。

图12-9第二节:螺纹的规定标注各种螺纹的画法相同,为了便于区别,还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为:特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中:特征代号M单线粗牙螺纹只标公称直径,单线细牙螺纹标公称直径×螺距。

旋向:分为右旋、左旋,右旋不标注,左旋用LH表示。

螺纹中径、顶径公差带代号:由表示公差等级的数字和表示公差带位置的字母所组成,如:6H、6g(内螺纹用大写字母,外螺纹用小写字母)。

如果中径与顶径公差带代号相同,则只注一个代号,如:7h;如果螺纹的中径公差带与顶径公差带代号不同,则分别标注,如:5g6g。

机械制图 16 螺栓

机械制图 16 螺栓
4. 剖面线应画至粗 实线。
5.钻孔应画成120°
6.槽孔应倾斜45
7.螺纹终止线应高 于两接触面形成 的线。
螺钉连接改错
4.螺纹联接的防松
• 防松原因 • 防松方法
– 摩擦防松:弹簧垫圈、双螺母、金属锁紧螺母 – 机械防松:开口销与槽性螺母,止动垫圈,串
联金属丝 – 破坏螺纹副关系:焊住、冲击、粘合
例:已知被联接件: 上板厚δ=8 板宽B=16 材料:Q235A(普通碳
素钢) 用沉头螺钉联接 螺钉 GB 68—85 M
6×L(螺钉长度)
螺钉联接的简化画法
1.1d
2d
d
0.25d
L1 L
0.25d
90º
0.1d 0.5d
0.5d
(
0.5d
45º
L1
L
沉头螺钉的长度选取
L L1 L1 — 螺钉的旋入长度
二.螺纹联接件
一字螺钉 十字螺钉
六角螺栓 内六角螺栓
螺钉
紧定螺钉
自攻螺钉
翼形螺钉
圆头螺钉
螺母
六角螺母
盖形螺母
开槽六角螺母
翼形螺母
带环螺母
垫圈
平垫圈
弹簧垫圈
轴上锁紧垫圈
轴上锁紧螺母
螺纹联接件的应用
飞机机翼
汽车轮胎
化工管道
常用螺纹联接件联接的类型
1. 螺栓联接 2. 螺钉联接 3. 双头螺柱联接 4. 紧定螺钉联接
钢或青铜:L1=d 铸铁: L1=1.25d-1.5d
L1=1.5-2d
— 上板厚
L L1 8 8 16
将L圆整为标准螺钉系列长度 16
螺钉联接的画法
16
M6

机械制图_螺纹连接

机械制图_螺纹连接

件上的小孔或环槽起
定位、固定作用。
平端紧定螺钉靠 其端平面与击机件的 摩擦力起定位作用。
紧定螺钉连接画法
小径:与外螺纹牙底或内螺纹牙顶相切的
假想圆柱面的直径。 D1、d1
牙底
牙顶
小径 大径
牙顶
牙底
大径D 小径D1
内螺纹
螺纹直径
外 螺 纹
内螺纹——大写D 外螺纹——小写d
螺纹的中径:
一个假想圆柱的直径。该圆柱的母线通 过牙型上沟槽和凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
画图步骤: 先画俯视图较方便
2.双头螺柱连接的画法
双头螺柱: 用于被联接件之一较厚或 不
允许钻成通孔情况 。
螺柱联接
钻孔、螺孔和光孔尺寸
螺柱联接的简化画法
L bm
允许将螺 纹画到底
双头螺柱旋入端长度bm取值
L计= +0.15d(垫圈厚) +0.8d(螺母厚)+(0.2~0.3)d
计算后查表取标准值
③ 被连接件上的螺孔的 深度应稍大于bm,一般取 螺纹长度加0.5d.
3.、螺钉连接 用于受力小,不常拆卸场合
允许将螺 纹画到底
螺钉装配图的简化画法
l
bm t
0.5d
螺钉长度:l计=bm+t
bm:
钢: bm=d
45°
铸铁: bm=1.25d或1.5d
铝: bm=2d
常见的几种错误画法:
螺纹终止线应画 到什么位置?
按不剖画
A 旋入深度
画图要点:
内、外螺为纹剖什面么线方?向相反
★ 大径线和大径线对齐;小径线和小径线 对齐。

《机械制图》螺钉连接装配图的画法

《机械制图》螺钉连接装配图的画法
机械制图
ME纹紧固连接装配图的画法
螺纹紧固连接装配图的画法
1 2 3
3
螺栓连接 双头螺柱连接
螺钉连接
螺纹紧固连接装配图的画法 3、螺钉连接
连接螺钉连接的画法
光孔
不通的螺纹孔
螺钉连接过程
4
螺纹紧固连接装配图的画法
3、螺钉连接
连接螺钉连接的画法
开槽圆柱头螺钉画法 (非全螺纹)
开槽圆柱头螺钉 画法(全螺纹)
螺纹终止线一定 要在结合面以上,
以示拧紧
沉头孔
与双头螺 柱连接画 法相同
开开槽槽向向右右 倾倾斜斜4455°°
除了槽口倾 斜,按实际 投影画出
5
螺纹紧固连接装配图的画法
3、螺钉连接
开槽沉头螺钉画法 (全螺纹)
半圆头螺钉画法 (非全螺纹)
锥形沉头孔与螺 钉头部角度一致
除了槽口倾斜, 按实际投影画出
6
螺纹紧固连接装配图的画法
3、螺钉连接
紧定螺钉连接的画法
支紧
骑缝
7
螺纹紧固连接装配图的画法
小结:
1、掌握螺纹及螺纹旋合画法 2、掌握螺纹紧固件的画法 3、掌握连接装配画法的规定
8
谢谢观看
Thanks for looking

机械制图螺纹以及螺纹紧固件画法

机械制图螺纹以及螺纹紧固件画法

二、直齿圆柱齿轮几何(jǐ hé)要素的尺寸计算
名称 齿顶高 齿根高 齿高 分度圆直径 齿顶圆直径 齿根圆直径 标准中心距
代号
ha hf h d da df a
计算公式
ha=m hf=1.25m h=ha+hf=2.25m
d=mz da=d+2ha=m(z+2) df=d-hf=m(z-2.5) a=(d1+d2)/2=m(z1+z2)/2
第二十六页,共51页。
三、圆柱齿轮的画法(huà fǎ)规定
1.单个圆柱齿轮
第二十七页,共51页。
2.啮合的圆柱齿轮
第二十八页,共51页。
啮合齿轮间的顶隙
第二十九页,共51页。
*四、锥齿轮、蜗杆与蜗轮的画法(huà fǎ)
图7-20 锥齿轮画法(huà fǎ)
图7-21 锥齿轮啮合画法
特征代号
圆锥外螺纹
R1
55°密 圆柱内螺纹
Rp
封管螺
纹 圆锥外螺纹
R2
圆锥内螺纹
Rc
标记示例 R13 Rp1/2 R23/4
Rc11/2-LH
螺纹副标记示例 Rp/R13 Rc/R23/4
第九页,共51页。
普通螺纹标记示例:
第十页,共51页。
2.螺纹标记的图样 标注(1)公称直径(zhíjìng)以mm为单位的螺纹,其标记应直
常用滚动轴承 常用滚动轴承表示法
第四十一页,共51页。
二、滚动轴承(gǔndòngzhóuchéng)的标记
轴承名称(míngchēng) 轴承代号 标准编号
例:滚动轴承(gǔndòngzhóuchéng) 6210 GB/T 276-1994

机械制图——绘制螺纹连接图ppt课件

机械制图——绘制螺纹连接图ppt课件

项目七 标准件和常用件
任务1 绘制螺纹连接图
完整版课件
1
一、 螺纹的形成
同爬螺旋形楼梯一样—旋转上升
完整版课件
2
外螺纹
内螺纹完整Leabharlann 课件3螺纹加工:车螺纹
完整版课件
4
螺纹加工:攻丝
完整版课件
5
二、 螺纹的要素
螺纹有五要素:牙型、直径、线数、螺距和导程、旋向
1. 螺纹的牙型 在通过螺纹轴线的剖面上,螺纹的轮廓形。 牙型
特征代号, 表示普通螺纹
公称直径 (大径d=16)
螺距P1 (细牙)
左旋
短旋合长度 顶径公差带代号 中径公差带代号
M16-6g
例2: Tr40×14(P7)-7H-L
梯形螺纹
长旋合长度
大径D=40
螺距P7导程14线数2
中径公差带代号
完整版右课旋件
20
例3: G1A
非螺纹密封管螺纹 尺寸代号为1
公差等级代号
1、标记的基本模式
特征代号
公称直径 × 螺距(导程/线数)
旋向
- 公差带代号 - 旋合长度代号
中径和顶径 公差带代号
长:L 中等:N(可不注) 短:S
右旋-不标 左旋-标LH
完整版课件
19
标注示例 特征代号 公称直径 × 螺距(导程/线数)
旋向 - 公差带代号 - 旋合长度代号
例1: M 16 ×1 LH -5g6g - s
左高
右高
左旋
右旋
只有牙型、直径、螺距、线数和旋向均相同的内外 螺纹,才能相互旋合。
完整版课件
10
三、 螺纹的规定画法
• 牙顶用粗实线表示 • 牙底用细实线表示 • 在投影为圆的视图上,表示牙底的细实线圆只画约3/4圈。 • 螺纹终止线用粗实线表示。 • 不管是内螺纹还是外螺纹,其剖视图或断面图上的剖面 线都必须画到粗实线。

机械制图-螺钉螺栓的画法

机械制图-螺钉螺栓的画法
开槽沉头螺钉 GB/T 68—2000
开槽长圆柱端紧定 螺钉 GB/T 75—1985
l型六角螺母—A和B级 GB/T 6170—2000
l型六角开槽螺母 —A和B级 GB/T 6178—2000 平垫圈—A级 GB/T 97.1—1985
标准型弹簧垫圈 GB/T 93—1987
螺栓GB/T 5782 M12×60 表示A级六角头螺栓,螺纹规格d= M12,公称长度l=60mm
b=6mm,h=10mm,dl=25mm,L= 24.5mm的半圆键: 键6×25 GB/T 1099一1979
b=18,h=11mm,L=100mm 的 钩 头 楔 键: 键18×100 GB/T 1565—1979
三 平键联结的画法
b
b b L
b
h
d-t d+t1
h
t1 d-t t d+t1
四 半圆键联结的画法
A/2
A T/2
D
d
3 圆锥滚子轴承的画法
T
A/2
C
A
A/2
A/4
d
D
A/2 15°
B
86 弹簧
弹簧属于常用件 它主要用于减震 夹紧 承受 冲击 储存能量和测力等 其特点是受力后产生 较大的弹性形变;去除外力后能恢复原状
一 常用的螺旋弹簧 二 圆柱螺旋压缩弹簧的规定画法 三 螺旋压缩弹簧作图步骤
二 滚动轴承的基本代号
表示内径: d= 06 × 5= 30mm 表示直径系列(指相同内径尺寸的轴承有不同的外径尺寸)和 宽度系列(相同内径、外径尺寸的轴承有不同的宽度尺寸) 表示类型:“ 6”—深沟球轴承;“ 3”—圆锥滚子轴承;
“5”—推力球轴承
三 滚动轴承的画法

机械制图-螺纹和螺纹紧固件详细课件讲解

机械制图-螺纹和螺纹紧固件详细课件讲解

螺纹分类——连接螺纹
螺纹分类
牙型及牙型角
普 通
粗牙
螺 纹
细牙
非螺纹

密封





管 螺 纹
用 螺 纹 密



圆 锥 内

螺圆 纹柱

§13-2 螺纹和螺纹紧固件
牙型 符号
说明
用于一般零件的连接
M 用于精密零件,薄壁零件或负荷大
的零件
G 用于非螺纹密封的低压管路的连接
R
RC 用于螺纹密封的中高压管路的连接 RP
牙顶
§13-2 螺纹和螺纹紧固件
一、螺纹的形成及其要素
3.线数
螺纹有单线和多线之分。 沿一条螺旋线所形成的 螺纹称为单线螺纹。
沿两条或两条以上且在 轴向等距分布的螺旋线所形 成的螺纹称为多线螺纹。
单线螺纹
双线螺纹
§13-2 螺纹和螺纹紧固件
一、螺纹的形成及其要素
4.螺距和导程
相邻两牙对应点在中径上的轴向距离称为螺距,以P表示。
螺杆不剖 §13-2 螺纹和螺纹紧固件
A
大小径线分别对齐
剖面线方向 间隔一致
二、螺纹的规定画法
8. 螺纹尾部与螺纹长度
螺纹尾部一般不画,需要表示时,用与轴线成30°的细 实线绘制。
螺纹长度指不包括螺尾在内的有效螺纹长度。
螺纹有效长度
螺尾
螺纹有效长度 螺尾
外螺纹
§13-2 螺纹和螺纹紧固件
内螺纹
三、螺纹的分类
在圆柱、圆锥等内表面上所形 成的螺纹称内螺纹。
§13-2 螺纹和螺纹紧固件
一、螺纹的形成及其要素
螺纹的要素:

机械制图-标准件及螺纹画法

机械制图-标准件及螺纹画法

第五节 滚动轴承
③前置代号与后置代号
滚动轴承代号中的前置代 号与后置代号是滚动轴承在结 构形状、尺寸、公差及技术要 求等有改变时,在其左、右添 加的补充代号。需要时可查阅 有关国家标准。
滚动轴承的代号
第五节 滚动轴承
二、滚动轴承的画法 ● 滚动轴承是标准件,在 装配图中通常采用简化 画法(比例画法)。 d (内径) ● 主要参数 D (外径) B (宽度) 深沟球轴承简 化画法:
★在非圆投影的剖视图 中,两轮节线重合, 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见, 画粗实线,一个轮齿 被遮住,画虚线。
★在投影为圆的视图中, 两轮节圆相切,齿顶 圆画粗实线,齿根圆 画细实线或省略不画。
圆柱齿轮的画法
(注:标准齿轮的节圆=分度圆。)
第四节 齿轮
二、圆锥齿轮
直齿圆锥齿轮个部分名称及画法
第二节 螺纹紧固件
一、螺纹紧固件的种类和标记
六角头 螺栓
双头 螺柱
六角 螺母
第二节 螺纹紧固件
一、螺纹紧固件的种类和标记
开槽圆柱 头螺钉
平垫圈
标准型弹簧垫圈
开槽沉 开槽长圆 头螺钉 柱端紧定 螺钉
第二节 螺纹紧固件
⒈ 六角螺母 规定标记: 例: 螺母 GB/T 6170 M12
国标号 螺纹规格
★弹簧两端的支撑圈,不论 多少,都按图中形式画出。
第六节 弹簧
① 根据D、H0画矩形。 ② 画出支撑圈部分的圆 和半圆。 直径=簧丝直径d。
① 代号的构成:
滚动轴承的代号
按顺序由前置代号、基本代号、后置代号 构成。
② 基本代号
基本代号表示轴承的基本类型、结构和尺 寸,是轴承代号的基础。 基本代号由轴承类型代号、尺寸系列代号 和内径代号构成。 基本代号通常用4位数字表示,从左往右 依次为: ★第一位数字是轴承类型代号。如下表所示:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
C0.1d 1.5d 0.2d
0.3d 0.6d
l
2d
d
螺钉头的画法
0.6d 0.3d
1.5
1.5d 0.2d
0.2d
0.25d 0.5d
d
90°
d
2)紧定螺钉
种类: 锥端、平端、圆柱端紧定螺钉 规格尺寸:螺钉直径、螺钉长度 规定标记:名称 标准代号 螺纹代号×长度
例:螺钉 GB/T71 M5×12
bm+0.8d
பைடு நூலகம்
3.、螺钉连接 用于受力小,不常拆卸场合
允许将螺 纹画到底
螺钉装配图的简化画法
t 0.5d
45°
bm
l
螺钉长度:l计=bm+t bm: 钢: bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
常见的几种错误画法:
螺纹终止线应画 到什么位置?
螺钉末端应画 到什么位置?
A 剖面线画到小径线 即粗实线位置
不穿通螺纹孔的画法:
钻 孔
容易出错的地方
攻 丝
120°
D=螺纹大径
0.5D
4、螺纹连接的画法
A
A-A
按不剖画
A 旋入深度
画图要点: ★ 大径线和大径线对齐;小径线和小径线 对齐。 ★ 旋合部分按外螺纹画;其余部分按各自 的规定画。
内、外螺纹剖面线方向相反 为什么?
1.螺栓连接的画法
螺栓装配连接的基本规定画法 端部应超 出0.3d 剖面过标准件轴 线时,按不剖画
相邻件剖面 符号有区别
螺纹终止线在 表面下
间隙处画 两条线
接触面处画一 条线且抵到杆身
螺栓装配图的简化画法
位于同一直线上
2 l 1
0.3d
★ 被连接件的孔径=1.1d ★ 两块板的剖面线方向相反 ★ 螺栓、垫圈、螺母按不剖画 ★ 螺栓的有效长度按下式计算 l计= 1+ 2+0.15d(垫圈厚)
六角头螺栓
双头螺柱
Ⅰ型六角螺母 Ⅰ型六角开槽 螺母 平垫圈
弹簧垫圈
一、)螺纹紧固件及标注
1、 六角螺母 规定标记: 简化画法:
螺母 GB/T 6170 M12 国标代号 螺纹规格
其中: D=螺纹大径
2D
0.8D
2、 螺栓
规格尺寸:大径和螺栓长度 标 记: 名称 标准代号 螺纹代号×长度 螺栓 GB/T5780 M12×45
30º
头部
倒角
2d
螺杆
0.7d
L
简化画法:
C0.1d
2d
0.7d
l (由设计决定)
d
3、 双 头 螺 柱
结构:A型和B型 有旋入端和拧紧端之分 规格只寸:螺纹大径和双头螺柱长度
旋入端
bm
A型
b L
拧紧端
bm
B型
b
L
标记:名称 标准代号 类型 螺纹代号×长度 螺柱 GB/T899 M12×45
旋入端
分界面应画到 螺栓轮廓线
+0.8d(螺母厚)+0.3d 计算后查表取标准值
画图步骤:
先画俯视图较方便
2.双头螺柱连接的画法
双头螺柱:
用于被联接件之一较厚或 不允许钻成通孔情况 。
螺柱联接
钻孔、螺孔和光孔尺寸
螺柱联接的简化画法
L
允许将螺 纹画到底 双头螺柱旋入端长度bm取值
L计= +0.15d(垫圈厚) +0.8d(螺母厚)+(0.2~0.3)d
钻 孔
攻 丝
内螺纹
二、)螺纹的种类和结构
外螺纹 牙顶 倒角
内螺纹
螺尾
牙底
螺 尾
螺纹收尾 退刀纹
退刀槽
外退刀槽
内退刀槽 车刀 退出车刀
开始退刀
车 刀
三、) 螺纹要素
1、牙型 在通过螺纹轴线的剖面上,螺纹 的轮廓形状。 牙型
常用的有:
三角形 梯形 锯齿形
2、 螺纹的大径、小径和中径 大径:与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d 小径:与外螺纹牙底或内螺纹牙顶相切的 假想圆柱面的直径。 D1、d1
d d d L 圆柱端紧 定螺钉
L 锥端紧 定螺钉
L 平端紧 定螺钉
5、 垫 圈
种类:平垫圈、弹簧垫圈 规格尺寸:与其配套使用的螺栓或螺柱的公称直径 精度:A、C 规定标记 :名称 标准代号 公称尺寸性能等级
h
平垫圈
弹簧垫圈
开口斜向 左上方
60° 0.25d
1.5d
二、螺纹联接(紧固)件的连接画法
四、) 螺纹的种类、特征代号及用途
特征 螺 纹 种 类 代号 外 形 图 用 途
M 联 接 螺 纹 细牙 螺 纹 管 螺 纹 G
普 通 粗牙
是最常用的联接螺纹 用于细小的精密或薄壁零件 用于水管、油管、气管等 薄壁管子上,用于管路的 联接。
传 动 螺 纹
梯形螺纹 锯 齿 形 螺 纹
Tr
用于各种机床的丝杠,做 传动用。
bm
A型
b L
拧紧端
bm
B型
b
L
4、 螺 钉
1). 连接螺钉 种 类:开槽盘头、开槽沉头、圆柱内六角螺钉 规格尺寸:螺钉直径、螺钉长度 规定标记:名称 标准代号 螺纹代号×长度 螺钉GB/T 65 M10×50
d 开槽盘 头螺钉 d L d 开槽沉 头螺钉
L
圆柱头内 六角螺钉 L
螺钉的简化画法:
长旋合长度
梯形螺纹 大径D=40 导程14螺距7线数2 右旋
中径公差带代号
Tr40 ×12(p6)-7h
第二节、 螺纹紧固件
常用的螺纹紧固件有:螺栓、螺钉、螺柱、螺母和垫 圈等。由于这类零件都是标准件,通常只需用简化画法画 出它们的装配图。
开槽盘头螺 钉
内六角 圆柱头螺钉
十字槽 沉头螺钉
开槽锥端 紧定螺钉
中径公差带代号、顶径公差带代号
1) 牙型代号:M 2) 螺距 : 粗牙不注 3)旋向: 右旋RH不注,左旋标注LH 4)公差带代号: 中径顶径相同时只注一次 5)旋合长度: N可省略。
例:
M20×2LH-5g6g-S
短旋合长度 顶径公差带代号 中径公差带代号
普通螺纹 大径d=20 螺距P2 (细牙)
牙底
小径 大径 牙顶
牙顶
牙底
螺纹直径
大径D 小径D1
内螺纹
外 螺 纹
内螺纹——大写D 外螺纹——小写d
螺纹的中径: 一个假想圆柱的直径。该圆柱的母线通 过牙型上沟槽和凸起宽度相等的地方。 牙底 牙顶
大径 D、d
牙顶 内螺纹
牙底
外螺纹
小径D1、d1
中径D2、d2
3、螺纹的线数n
沿一条螺旋线形成的螺 纹叫做单线螺纹;沿两条或 两条以上在轴向等距分布的 螺旋线所形成的螺纹叫做多 线螺纹。
螺纹紧固件有三种连接形式:
螺栓连接、螺柱连接、螺钉连接。 螺栓:用来联接两个不太厚并能钻成通孔的零件。
双头螺柱 螺钉 用于被联接件之一较厚或不允许钻成通孔 的情况。 螺钉:用于受力不大、不经常拆卸的场合。 螺柱:用于受力不大、需经常拆卸的场合。
螺钉
按用途分为
联接螺钉:一般连接 紧定螺钉:用于防止两相配合零件产生相对运动
计算后查表取标准值
bm
标准编号 GB897-88 GB898-88 GB899-88 GB900-88

bm d 1.25d 1.5d 2d
机件材料 钢 铸铁 铸铁 铝
双头螺柱连接画图过程:
① 螺柱的公称长度 l≥δ+0.15d+0.8d+0.3d 查标准系列得到 ② 旋入端长度bm 与被旋 入零件的材料有关.为保 证连接牢固,应使旋入端 完全旋入孔中,即在装配 图上旋入端的螺纹终止线 与孔口端面平齐. ③ 被连接件上的螺孔的 深度应稍大于bm,一般取 螺纹长度加0.5d.
第七章 标准件和常用件
第一节 螺纹
一、 螺纹 一、) 螺纹的形成
A1
导程

螺旋线
A

在零件外表面上的螺纹叫外螺纹。 在零件孔腔内表面上的螺纹叫内螺纹。
工件
工件旋转
卡盘
车刀
车刀沿轴向等速移动
车外螺纹
车内螺纹
螺纹孔的加工 ----攻丝
当加工直径较小的螺纹孔时,先用钻头钻出光孔再 用丝锥攻出内螺纹。

0.2d d
Ⅱ 2.5:1
0.4d
0.25d

Ⅰ 2.5:1
紧定螺钉连接画法
单线螺纹
双线螺纹
4、 螺距和导程
螺纹上相邻两牙在中径线上对应两点 之间的轴向距离P称为螺距。 同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离Ph称为导程。
螺距 =导程
导程 螺距
单线螺纹:P=Ph
多线螺纹:P=Ph/n
5、 螺纹的旋向
左旋
右旋(常用)
注意:只有上述各要素完全相同的内、外 螺纹才能旋合在一起。
画图步骤:
★ 画外螺纹 ★ 确定内螺纹的端面位置 ★ 画内螺纹及其余部分投影
5、 螺纹局部结构的画法
1) 倒角
C2 C2
C2
2) 退刀槽
b
3) 螺尾
与轴线成30°
螺尾 只在有特殊要 求时才画,不 需标注。
六.)螺纹的规定标注
1.普通螺纹
螺纹代号—公差带代号—旋合长度代号
牙型代号 公称直径×螺距 旋向 L 、 N 、S
螺栓联接
螺柱联接
螺钉联接
画螺纹紧固件的连接(装配)图时应遵守以下三条规定:
(1)两零件接触表面画一条线,不接触表面,即使 间隙很小,也要画成两条线。
相关文档
最新文档
