机械制图螺纹简介

合集下载

《机械制图》螺纹的基本知识

《机械制图》螺纹的基本知识
标准螺纹 01
牙型、直径和螺 距均符合国家标
准的螺纹
特殊螺纹 02
牙型符合国家标准 直径或螺距不符合
标准的螺纹
非标准螺纹 03
牙型不符合标准 的螺纹
15
螺纹的基本知识 3、螺纹的分类
(2)按螺纹的用途分
1)连接螺纹 如普通螺纹、管螺纹
16
2)传动螺纹 如梯形螺纹
螺纹的基本知识 螺纹分类——连接螺纹
锯齿形等。
三角形
9
梯形
锯齿形
大径d 小径d1
螺纹的基本知识
2、螺纹的结构要素
(2)螺纹直径
螺纹的直径有大径、小径、和中径。直径 符号小写表示外螺纹,大写表示内螺纹。
大径 (d、D)
也称公称直径
大径D 小径D1
小径 (d1、D1)
10
螺纹的基本知识 2、螺纹的结构要素
(2)螺纹直径
中径 (d2、D2) 中径是反映螺纹精度 的主要参数之一。
17
螺纹的基本知识 螺纹分类——传动螺纹
18
谢谢观看
Thanks for looking
11
内螺纹牙底
内螺纹牙顶 内螺纹
大径 D 小径D1 小径 d1
中径D2、d2 大径 d
外螺纹牙顶
外螺纹牙底 外螺纹
螺纹的基本知识 2、螺纹的结构要素
(3)线数 n 螺纹有单线和多线之分。 线数以n表示。
单线螺纹
12
双线螺纹
螺纹的基本知识
2、螺纹的结构要素
(4)螺距P和导程Ph
螺距 = 导程
螺距 导程 = 线数×螺距
螺纹的基本知识 1、螺纹的形成
(2)车床加工螺纹
加工外螺纹 加工内螺纹

机械制图螺纹

机械制图螺纹
重合的假想圆柱面的直径。
02
螺纹画法与标注方法
外螺纹画法及标注
牙顶粗实线
外螺纹的牙顶用粗实线表示,按 照规定的螺纹牙型画出。
牙底细实线
牙底用细实线表示,与轴线平行。
标注方法
在螺纹的大径线上引出标注线,用 M和公称直径表示螺纹规格,用螺 距和导程表示螺纹参数,旋向省略 不标。
内螺纹画法及标注
牙顶细实线
倒角与退刀槽的画法
在螺纹的起始和终止处,应画出倒角 和退刀槽以表示加工过程。
标注方法的特殊情况
当需要表达特殊参数或要求时,可以 在标注中增加相应的内容,如公差、 表面粗糙度等。
03
螺纹紧固件连接表示法
螺栓连接表示法
螺栓连接的画法
在装配图中,螺栓连接的画法通常是 将螺栓的轴线画成直线,并在其上标 注出螺栓的规格和长度。同时,还需 画出被连接件的轮廓线和剖面线。
SolidWorks软件简介及基本操作
SolidWorks概述
SolidWorks是一款专业的三维CAD设计软件,适用于机械设计、 产品设计等领域。
基本操作介绍
包括界面布局、零件建模、装配体设计、工程图生成等。
螺纹绘制方法
详细讲解在SolidWorks中如何绘制各种标准的螺纹,以及与螺纹 相关的特征和工具。
• 非标螺纹的应用前景:随着机械制造业的不断发展,非标螺纹的应用前景越来 越广阔。未来,非标螺纹将在更多领域得到应用,如航空航天、汽车制造、医 疗器械等。同时,随着新材料和新技术的不断涌现,非标螺纹的设计和加工技 术也将不断创新和发展。
THANKS
感谢观看
其他CAD软件应用举例
Inventor软件
01
介绍Inventor软件的基本操作和螺纹绘制方法,以及其在机械

机械制图 螺纹等部分

机械制图 螺纹等部分
滚动轴承的规定标记是:“ 滚动轴承 基 本代号 国标编号”
滚动轴承的完整的代号由前置代号(略)、基本代号、 后置代号(略)构成。基本代号由轴承类型代号、尺寸 系列代号和内径代号三部分组成,轴承通常用基本 代号表示。
滚动轴承的标记示(基本代号)例: 滚动轴承 6
深沟球轴承类型代号
2 08 GB/T 276-1994
简化画法:
0.8d 2d
其中: d = 螺纹大径
⒉ 六角头螺栓
标记示例: 简化画法:
螺栓 GB/T 5780 M12×80
0.1d×45° d 0.7d 2d (由设计决定) l
螺栓长度
⒊ 垫圈
简化画法:
0.15d
标记示例:
规格 指用于M12的 螺栓或螺钉
1.1d 2.2d
垫圈 GB/T 97.1 12
特征代号 公称直径 × 导程(P螺距) 旋向
右旋 左旋
- 公差带代号 - 旋合长度代号
中径和顶径 公差带代号 长:L 短:S 中等:N
★单线螺纹
导程(P螺距)
改为 螺距 。
★粗牙螺纹不标注螺距。 ★右旋螺纹不用标注旋向,左旋时则标注LH。 ★公差带代号应按顺序标注中径、顶径公差带代号。 ★旋合长度为中等时,“N”可省略。
轴 承 类 型 代 号
代号 轴承类型
0 1 2 3 4 5 6 7 8 N U QJ
双列角接触轴承 调心球轴承 调心滚子轴承和推力调心滚子轴承 圆锥滚子轴承 双列深沟球轴承 推力球轴承 深沟球轴承 角接触轴承 推力圆柱滚子轴承 圆柱滚子轴承 外球面球轴承 四点接触球轴承
★第二位数字是尺寸系列代号。 尺寸系列是指同一内径的轴承具有不同的 外径和宽度,因而有不同的承载能力。 ★右边的两位数字是内径代号。 当内径尺寸在20-480mm范围内时, 内径尺寸=内径代号 X ×5 。 如:轴承代号 6204 6—类型代号(深沟球轴承)。 2—尺寸系列(02)代号。 04—内径代号(内径尺寸=04×5=20mm)。

机械制图第六章 标准件和常用件-螺纹

机械制图第六章  标准件和常用件-螺纹
41螺纹螺纹连接螺纹连接螺纹传动螺纹传动螺纹特种螺纹特种螺纹普通螺纹m管螺纹粗牙螺纹细牙螺纹四常用螺纹的标记分类非螺纹密封的管螺纹g用螺纹密封的管螺纹梯形螺纹tr锯齿形螺纹b圆柱内管螺纹rp圆锥外管螺纹r圆锥内管螺纹rc42联接螺纹传动螺纹联接螺纹传动螺纹mgtrb粗牙细牙粗牙细牙螺纹管螺纹梯形螺纹锯齿形螺纹螺纹管螺纹梯形螺纹锯齿形螺纹普通是最常用的联接螺纹用于细小的精密或薄壁零件用于水管油管气管等薄壁管子上用于管路的联接
58
单线梯形螺纹的螺纹代号为: 多线梯形螺纹的螺纹代号为: 在图样中,梯形螺纹的标记应标注在螺纹大径的 尺寸线或其指引线上,这与普通螺纹的标注方法 相同。
外螺纹:车削 内螺纹:车削或攻丝
套扣和攻丝
7
二、 螺纹的结构和要素
1、 螺纹的工艺结构
(1)螺纹端部-为了便于装配并防止螺纹端部损坏, 在螺纹的端部加工成规定的形状,如倒角、倒圆等。
倒角(圆锥面)
平顶
圆顶(球面)
8
螺纹的工艺结构
(一)螺纹倒角
9
⑵ 螺纹收尾和退刀槽
螺尾 螺纹末端形成的沟槽渐浅部分。-是一段不能正 常工作的部分。 螺纹退刀槽 为了使所要求长度内的全部螺纹起作用而 不产生螺尾,在加工螺纹之前先加工出供退刀用的槽称 为螺纹退刀槽。
27
⒈ 内、外螺纹画法
外螺纹画法
大径线画粗实线 倒角圆不画
小径线画细实线 且画到倒角内 小径≈0.85d A 大径 小径
螺纹终止线 画粗实线
小径圆约画3/4圈
外螺纹剖视画法:
A-A
A 螺纹终止线画一小段
剖面线画到大径线
28
外螺纹画法
29
外螺纹画法
30
内螺纹画法
大径线画细实线 倒角圆不画

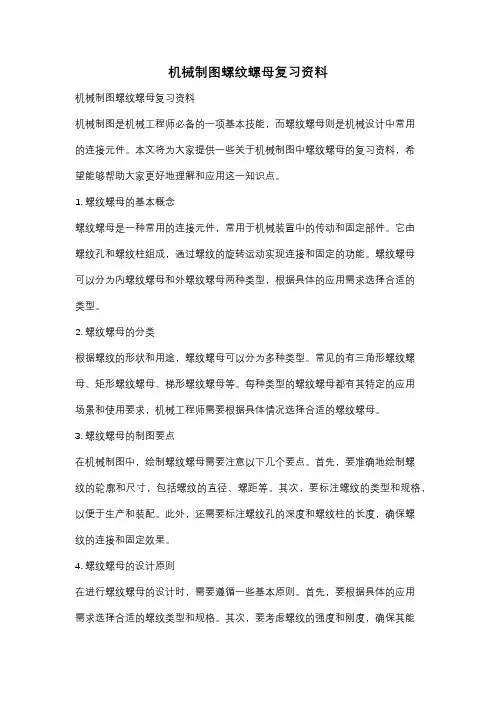

机械制图螺纹螺母复习资料

机械制图螺纹螺母复习资料

机械制图螺纹螺母复习资料机械制图螺纹螺母复习资料机械制图是机械工程师必备的一项基本技能,而螺纹螺母则是机械设计中常用的连接元件。

本文将为大家提供一些关于机械制图中螺纹螺母的复习资料,希望能够帮助大家更好地理解和应用这一知识点。

1. 螺纹螺母的基本概念螺纹螺母是一种常用的连接元件,常用于机械装置中的传动和固定部件。

它由螺纹孔和螺纹柱组成,通过螺纹的旋转运动实现连接和固定的功能。

螺纹螺母可以分为内螺纹螺母和外螺纹螺母两种类型,根据具体的应用需求选择合适的类型。

2. 螺纹螺母的分类根据螺纹的形状和用途,螺纹螺母可以分为多种类型。

常见的有三角形螺纹螺母、矩形螺纹螺母、梯形螺纹螺母等。

每种类型的螺纹螺母都有其特定的应用场景和使用要求,机械工程师需要根据具体情况选择合适的螺纹螺母。

3. 螺纹螺母的制图要点在机械制图中,绘制螺纹螺母需要注意以下几个要点。

首先,要准确地绘制螺纹的轮廓和尺寸,包括螺纹的直径、螺距等。

其次,要标注螺纹的类型和规格,以便于生产和装配。

此外,还需要标注螺纹孔的深度和螺纹柱的长度,确保螺纹的连接和固定效果。

4. 螺纹螺母的设计原则在进行螺纹螺母的设计时,需要遵循一些基本原则。

首先,要根据具体的应用需求选择合适的螺纹类型和规格。

其次,要考虑螺纹的强度和刚度,确保其能够承受所需的载荷和扭矩。

此外,还需要考虑螺纹的可制造性和可装配性,以便于生产和使用。

5. 螺纹螺母的应用案例螺纹螺母在机械设计中有着广泛的应用。

例如,在汽车制造中,螺纹螺母常用于发动机和底盘的连接;在航空航天领域,螺纹螺母常用于飞机和火箭的结构件;在机械制造中,螺纹螺母常用于传动和固定装置。

这些应用案例都展示了螺纹螺母在机械设计中的重要性和实用性。

总结:机械制图中的螺纹螺母是机械工程师必备的一项基本知识。

通过本文的复习资料,我们了解了螺纹螺母的基本概念、分类、制图要点、设计原则和应用案例。

希望这些内容能够帮助大家更好地掌握和应用机械制图中的螺纹螺母知识,为机械设计提供更好的支持和指导。

机械制图__第6章螺纹及标准件

机械制图__第6章螺纹及标准件

第六章 螺纹、齿轮及常用标准件
三、螺纹的标记及标注
1.普通螺纹的标记
螺纹特征代号 公称直径×螺距 中径公差带–顶径公差带 –螺纹旋合长度 –旋向
螺纹代号
公差带代号
旋合长度代号
旋向代号
例6-1 解释M24–6H的含义。 例6-2 解释M12–6g的含义。 例6-3 解释M10–5g6g–S-LH的含义。 例6-4 解释M20×2LH–6H的含义。
第六章 螺纹、齿轮及常 用的标准件
机械制图多媒体课件
第六章 螺纹、齿轮及常用标准件
第六章 螺纹、齿轮及常用的标准件
第一节 第二节 第三节 第四节 第五节 螺 纹 螺纹紧固件 齿 轮 键联结和销联接 滚动轴承
机械制图多媒体课件
第六章 螺纹、齿轮及常用标准件
返回章目录
第一节 螺 纹
螺纹是在圆柱或圆锥表面上,沿着螺旋线所形成的具有相同剖面的 连续凸起(凸起是指螺纹两侧面间的实体部分,又称为牙)。 螺纹分外螺纹和内螺纹两种,成对使用。
深 沟 球 轴 承
角 接 触 球 轴 承
圆 柱 滚 子 轴 承
外 球 面 球 轴 承
机械制图多媒体课件
第六章 螺纹、齿轮及常用标准件
(2)尺寸系列代号 尺寸系列代号包括滚动轴承的宽(高)度系 列代号和直径系列代号两部分,用两位阿拉伯数 字来表示。它的主要作用是区别内径相同、而宽 度和外径不同的滚动轴承
例6-13 公称直径d=6、公差为m6、公称长度L=30、 材料为钢、普通淬火、表面氧化的圆柱销, 其标记为:
销 GB/T 119.2 6m6×30 (或)GB/T 119.2 6m6×30
机械制图多媒体课件
圆柱销表
圆锥销表
销联接的画法

机械制图_螺纹连接(PPT57页)

机械制图_螺纹连接(PPT57页)
用于水管、油管、气管等 薄壁管子上,用于管路的 联接。
传 梯形螺纹 Tr



锯齿形 螺纹
B
用于各种机床的丝杠,做 传动用。
只能传递单方向的动力。
五、)螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线,内 螺纹的小径线)。
★牙底用细实线表示 (外螺纹的小径线,内 螺纹的大径线)。
★在投影为圆的视图上,表示牙底的细实线 圆只画约3/4圈。
30º
头部
倒角
2d
螺杆
0.7d
2d L
简化画法:
C0.1d
d
2d 0.7d l (由设计决定)
3、 双 头 螺 柱
结构:A型和B型 有旋入端和拧紧端之分 规格只寸:螺纹大径和双头螺柱长度
d
旋入端
bm
A型 L b
拧紧端
d
bm
B型
b
L
标记:名称 标准代号 类型 螺纹代号×长度 螺柱 GB/T899 M12×45




内螺纹
二、)螺纹的种类和结构
外螺纹
牙顶
倒角
内螺纹
螺尾
牙底
螺尾
螺纹收尾 退刀纹
退刀槽
外退刀槽
退出车刀
车刀 开始退刀
内退刀槽
车 刀
三、) 螺纹要素
1、牙型
在通过螺纹轴线的剖面上,螺纹
的轮廓形状。
牙型
常用的有:
三角形
梯形
锯齿形
2、 螺纹的大径、小径和中径
大径:与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d
小径:与外螺纹牙底或内螺纹牙顶相切的
假想圆柱面的直径。 D1、d1

机械制图螺纹简介讲解

机械制图螺纹简介讲解

A1 ●
螺旋线
A●
一个与轴线 共面的平面图形 (三角形、梯形 等),绕圆柱面 作螺旋运动,则 得到一圆柱螺旋 体 ——螺纹。
导程
多线螺纹的形成
2)外螺纹加工方法
动画演示:外螺纹加工的方法
3)小的内螺纹加工方法
4)螺纹的结构
螺纹收尾和退刀槽:
车削螺纹时,因加
工的刀具要退刀或其它
原因,螺纹的未尾部分
常用的有: 三角形
梯形
锯齿形
牙型中的牙顶与牙底
牙底
牙顶
牙顶 内螺纹
牙底 外螺纹
⑵ 螺纹的大径、小径和中径
大径:与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d
小径:与外螺纹牙底或内螺纹牙顶相切的
假想圆柱面的直径。 D1、d1
牙底
牙顶
小径 大径
牙顶
牙底
螺纹的中径:
一个假想的圆柱,通过牙型上沟槽和凸起宽度相 等的地方,该圆的直径称为中径。D2、d2
簧等。常用件也以规定画法表示,不单独画零件图。
3. 一般零件:根据机器或部件需要而设计的零件。
第七章 标准件与常用件
基本要求 §7-1 螺 纹 §7-2 螺纹紧固件连 接 §7-3 键、销联 结 §7-4 齿轮 §7-5 滚动轴 承 §7-6 弹 簧
基本要求
1. 掌握螺纹及螺纹连接的规定画法及标注; 2. 掌握标准件的画法,查表和规定标注; 3. 掌握螺栓连接、螺柱连接和螺钉连接的画法; 4. 掌握直齿圆柱齿轮及其啮合的规定画法; 5. 掌握键,销,滚动轴承,弹簧的规定画法
旋向
公差带代号
旋合长度代号
粗牙螺纹允许不标注螺距; 单线螺纹允许不标注导程与线数;
右旋 中径和顶径 左旋 公差带代号

机械制图通用基础标准-螺纹

机械制图通用基础标准-螺纹

螺纹的种类、特点和应用种类螺纹代号特点应用紧固螺纹普通螺纹GB/T 192—1981M牙型角为60°,是联接螺纹的基本形式,牙根强度高,具有良好的自锁性能。

普通螺纹按螺距P不同分为粗牙和细牙两种,细牙螺纹小径比粗牙大,强度高,自锁性更好,但细牙螺纹不耐磨,易滑扣工程中应用最广泛,一般联接常采用粗牙螺纹,细牙螺纹多用于薄壁管件或承受振动冲击和变载荷的联接,还可用于轻载和精密的微调机构中的螺旋副管螺纹非螺纹密封的圆柱管螺纹GB/T 7307—1987G牙型角为55°,公称直径指管子内径,内、外螺纹公称牙型间没有间隙,螺纹副没有密封性,联接后需要有密封性时,可压紧螺纹副外的密封面,亦可在密封面间添加密封物通常用于压力低于1.5MPa的水、煤气管路,润滑及电线管路中,如旋塞阀、管接头及其他附件用螺纹密封的圆锥管螺纹GB/T 7306—1987R—圆锥外螺纹Rc—圆锥内螺纹RP—圆柱内螺纹牙型角为55°,公称直径指管子内径,螺纹分布在1∶16的圆锥管壁上。

它包括圆锥内螺纹与圆锥外螺纹和圆柱内螺纹与圆锥外螺纹两种联接形式。

必要时,允许在螺纹副内添加密封物,以保证联接的密封性通常用于高温、高压系统和润滑系统,如管子、管接头、旋塞、阀门及其他附件60°圆锥管螺纹GB/T 12716—1991NPT牙型角α=60º,其他与55º圆锥管螺纹相同用于汽车、拖拉机、航空机械、机床的燃料、油、水、气输送系统的管联接米制锥螺纹GB/T 1415—1992ZM用于依靠螺纹密封的联接螺纹(水、煤气管道用管螺纹除外)传动螺纹矩形螺纹牙型为正方形,牙型角α=0°,牙厚为螺距的一半。

效率高,精确制造困难(为便于加工,可制成牙型角α=10°),螺纹副磨损后,间隙难以补偿与修复;对中精度低,牙根强度弱用于传动或传动螺旋传动螺纹梯形螺纹GB/T 5796.1-1986Tr牙型角α=30°,螺纹副的大径和小径处,有相等的径向间隙。

机械制图螺纹以及螺纹紧固件画法

机械制图螺纹以及螺纹紧固件画法

二、直齿圆柱齿轮几何(jǐ hé)要素的尺寸计算
名称 齿顶高 齿根高 齿高 分度圆直径 齿顶圆直径 齿根圆直径 标准中心距
代号
ha hf h d da df a
计算公式
ha=m hf=1.25m h=ha+hf=2.25m
d=mz da=d+2ha=m(z+2) df=d-hf=m(z-2.5) a=(d1+d2)/2=m(z1+z2)/2
第二十六页,共51页。
三、圆柱齿轮的画法(huà fǎ)规定
1.单个圆柱齿轮
第二十七页,共51页。
2.啮合的圆柱齿轮
第二十八页,共51页。
啮合齿轮间的顶隙
第二十九页,共51页。
*四、锥齿轮、蜗杆与蜗轮的画法(huà fǎ)
图7-20 锥齿轮画法(huà fǎ)
图7-21 锥齿轮啮合画法
特征代号
圆锥外螺纹
R1
55°密 圆柱内螺纹
Rp
封管螺
纹 圆锥外螺纹
R2
圆锥内螺纹
Rc
标记示例 R13 Rp1/2 R23/4
Rc11/2-LH
螺纹副标记示例 Rp/R13 Rc/R23/4
第九页,共51页。
普通螺纹标记示例:
第十页,共51页。
2.螺纹标记的图样 标注(1)公称直径(zhíjìng)以mm为单位的螺纹,其标记应直
常用滚动轴承 常用滚动轴承表示法
第四十一页,共51页。
二、滚动轴承(gǔndòngzhóuchéng)的标记
轴承名称(míngchēng) 轴承代号 标准编号
例:滚动轴承(gǔndòngzhóuchéng) 6210 GB/T 276-1994

机械制图螺纹基础知识课件

机械制图螺纹基础知识课件
管螺纹主要用于连接管子,牙型为三角形,牙型角为55°,管螺纹 有两类:
(1)非螺纹密封的管螺纹 (2)螺纹密封的管螺纹
3. 梯形螺纹 ( Tr)
梯形螺纹为常用的传动螺纹,牙型为等腰梯形, 牙型角为30°,螺纹种类代号为Tr。
4. 锯齿形螺纹 (B)
锯齿形螺纹是一种受单向力的传动螺纹,牙型为不 等腰梯形,一侧边牙型角为30°,另一边牙型角为 3°,螺纹种类代号为B。
螺纹有单线和多线之分。沿一根螺旋线形成的螺纹称单线 螺纹;沿两根以上螺旋线形成的螺纹称多线螺纹。连接螺纹大
多为单线。螺纹的线数用n表示。
(四)螺纹旋向
螺纹有右旋和左旋两种。内外螺纹旋合时,顺时针旋入的 为右旋,逆时针旋入的为左旋。
(四)螺纹旋向
(五)螺纹螺距和导程
相邻两牙在中径线上对应两点间的轴向距离称为螺距,螺 距用字母P表示;同一螺旋线上的相邻两牙在中径线上对应两 点间的轴向距离称为导程,导程用字母Ph表示,如图所示。线
车削外螺纹
车削外螺纹的情况:工件绕轴线作等速回转运动,刀具沿轴线 作等速移动且切入工件一定深度即能切削出螺纹。
碾压外螺纹
工件
碾压板
板牙加工外螺纹
车削内螺纹
工件绕轴线作等速回转运 动,刀具沿轴线作等速移 动且切入工件一定深度
丝锥加工内螺纹
先用钻头钻孔 ,再用丝锥攻 丝,钻孔深度 较深于螺纹长 度
一、螺纹紧固件的标记规定
名称及国标号
开槽盘头螺钉 GB/T67—2000
图例
标记及解释
螺钉 GB/T 67 M10×50 表示螺纹规格d=M10,公称长度 l=50、性能等级为4.8级、不经表 面处理的A级开槽盘头螺钉
内六角圆柱头螺钉 GB/T70.1—2000

机械制图螺纹画法

机械制图螺纹画法

机械制图螺纹画法一、引言螺纹是一种常见的机械元件,广泛应用于各个行业的机械设备中。

在机械制图中,正确绘制螺纹的画法是非常重要的,因为它直接关系到产品的装配和使用。

本文将介绍螺纹的画法,包括常用的螺纹符号、画法步骤以及一些值得注意的细节。

二、螺纹符号在进行机械制图中,我们通常使用一些标准的螺纹符号来表示不同类型的螺纹。

常见的螺纹符号包括:•内螺纹:采用一个小圆和一个斜线组成,整体形状类似于一个极简的螺旋状。

•外螺纹:在内螺纹的基础上,加上一个外圆弧,表示外螺纹的外观形状。

•斜纹:由一堆重叠的斜线组成,用于表示斜纹螺纹。

这些螺纹符号可以用于标明螺纹的位置和类型,以便于制图人员进行准确的绘制。

三、画法步骤1. 确定螺纹的类型和参数在开始绘制螺纹之前,首先要明确螺纹的类型和参数。

这包括螺纹的径向和轴向尺寸、螺距、螺纹方向等。

这些参数将直接影响到后续的绘制步骤。

2. 绘制基准线和螺距线首先,需要绘制两条垂直于零件轴线且间距为螺距的线。

这些线称为基准线和螺距线。

基准线用于确定螺纹的起点和转折点,螺距线用于确定螺纹的高度。

3. 绘制螺纹的起点和转折点在基准线上,以螺纹的起点作为参考,绘制一个半圆,与基准线相切。

这个半圆表示螺纹的起点。

接着,在螺距线上将基准线延长,找到螺纹的转折点。

将这两个点连接起来,形成螺纹的外形。

4. 添加螺纹符号根据螺纹的类型,选择相应的螺纹符号来标注螺纹的位置和类型。

内螺纹和外螺纹可以在螺纹轴线上加入相应的符号,斜纹可以在螺纹的周围添加斜纹符号。

5. 绘制螺旋线根据螺纹的参数,绘制螺纹的螺旋线。

可以使用曲线工具或者计算得出的坐标点来绘制。

螺纹的螺旋线应该与基准线和螺距线相切,并沿着螺纹外形逐渐向上升高。

6. 修饰螺纹在完成螺纹的绘制后,可以对螺纹进行一些修饰,以增加绘图的可读性。

例如,可以使用细线将螺纹的底部和顶部连接起来,形成完整的轮廓。

另外,还可以添加一些尺寸标注,标示出螺纹的各种尺寸参数。

机械制图-标准件及螺纹画法

机械制图-标准件及螺纹画法

第五节 滚动轴承
③前置代号与后置代号
滚动轴承代号中的前置代 号与后置代号是滚动轴承在结 构形状、尺寸、公差及技术要 求等有改变时,在其左、右添 加的补充代号。需要时可查阅 有关国家标准。
滚动轴承的代号
第五节 滚动轴承
二、滚动轴承的画法 ● 滚动轴承是标准件,在 装配图中通常采用简化 画法(比例画法)。 d (内径) ● 主要参数 D (外径) B (宽度) 深沟球轴承简 化画法:
★在非圆投影的剖视图 中,两轮节线重合, 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见, 画粗实线,一个轮齿 被遮住,画虚线。
★在投影为圆的视图中, 两轮节圆相切,齿顶 圆画粗实线,齿根圆 画细实线或省略不画。
圆柱齿轮的画法
(注:标准齿轮的节圆=分度圆。)
第四节 齿轮
二、圆锥齿轮
直齿圆锥齿轮个部分名称及画法
第二节 螺纹紧固件
一、螺纹紧固件的种类和标记
六角头 螺栓
双头 螺柱
六角 螺母
第二节 螺纹紧固件
一、螺纹紧固件的种类和标记
开槽圆柱 头螺钉
平垫圈
标准型弹簧垫圈
开槽沉 开槽长圆 头螺钉 柱端紧定 螺钉
第二节 螺纹紧固件
⒈ 六角螺母 规定标记: 例: 螺母 GB/T 6170 M12
国标号 螺纹规格
★弹簧两端的支撑圈,不论 多少,都按图中形式画出。
第六节 弹簧
① 根据D、H0画矩形。 ② 画出支撑圈部分的圆 和半圆。 直径=簧丝直径d。
① 代号的构成:
滚动轴承的代号
按顺序由前置代号、基本代号、后置代号 构成。
② 基本代号
基本代号表示轴承的基本类型、结构和尺 寸,是轴承代号的基础。 基本代号由轴承类型代号、尺寸系列代号 和内径代号构成。 基本代号通常用4位数字表示,从左往右 依次为: ★第一位数字是轴承类型代号。如下表所示:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

内退刀槽
2、螺纹的基本要素
(1)螺纹的牙型
(2)螺纹的直径
(3)螺纹的线数
(4)螺纹的螺距和导程
(5)螺纹的旋向
⑴ 螺纹的牙型
在通过螺纹轴线的剖面上,螺纹的轮廓形状。 牙型
常用的有: 三角形
梯形
锯齿形
牙型中的牙顶与牙底
牙底
牙顶
牙顶
牙底
内螺纹
外螺纹
⑵ 螺纹的大径、小径和中径 大径:与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d 小径:与外螺纹牙底或内螺纹牙顶相切的 假想圆柱面的直径。 D1、d1
簧等。常用件也以规定画法表示,不单独画零件图。
3. 一般零件:根据机器或部件需要而设计的零件。
第七章
标准件与常用件
基本要求 §7-1 螺 纹
§7-2 螺纹紧固件连 接
§7-3 键、销联 结
§7-4 齿轮 §7-5 滚动轴 承 §7-6 弹 簧
基本要求
1. 掌握螺纹及螺纹连接的规定画法及标注;
2. 掌握标准件的画法,查表和规定标注;
画外螺纹
确定内螺纹的端面位置
画内螺纹及其余部分投影
螺纹旋合画图要点:
1) 外螺纹与内螺纹大径线和大径线对齐;小 径线和小径线对齐。
为什么?
2) 旋合部分按外螺纹画;其余部分按各自的 规定画。 3)剖面线画到粗实线上。
5) 螺纹局部结构的画法与标注
⑴ 倒角 C2 C2
⑵ 退刀槽 b
(3) 螺纹收尾
螺纹特征代号 公称直径
×
导程 (P 螺距 )
旋向
公差带代号
旋合长度代号
粗牙螺纹允许不标注螺距; 单线螺纹允许不标注导程与线数;
右旋 左旋
中径和顶径 公差带代号
右旋螺纹省略“右”字,左旋时则标注LH; 旋合长度为中等时,“N”可省略。
长:L 中等:N 短:S
例1: 普通螺纹
M 20 ×2 LH -5g6g - s
螺钉末端应画 到什么位置?
小径线未对齐
画在何处? 应为?度 倾斜?度 粗、细线 剖面线画到 ?位置
6140车床 .jpg
零件的分类
泵盖
3.一般零件 2.常用件 1.标准件 泵体
齿轮 螺母
螺钉 垫圈

销 齿轮轴 垫片
零件可分为以下三类: 1. 标准件:形状、结构、尺寸、材料等都标准化的
机件。如螺纹紧固件、键、销等。标准零件以规定画法 表示,不单独画零件图。
2. 常用件:部分重要参数标准化的机件。如齿轮、弹
牙顶线画粗实线
牙底线画细实线
螺纹终止线 画粗线
倒角圆不画
3)不穿通螺纹孔的画法
钻 孔
攻 丝
120°
0.5D
4)螺纹旋合的画法
旋合部分按外螺 纹画 A A-A
A
旋入深度
不 剖
螺纹深度
钻空深度
相邻两零件剖 面线方向相反
剖开时,螺纹结合部分,按外螺纹画法绘制,其余部分按内、 外螺纹各自的规定画法表示
螺纹旋合的画图步骤:
简化标记格式
名称
标准编号
规格或公称尺寸
公称长度
简化标记为:螺栓 GB/T 5782 M12×80
六角头螺栓
常用螺纹紧固件的图例及标记(一)
名称 标记
名称 标记
名称 标记
名称 标记
六角头螺栓
双头螺柱
开槽沉头螺钉
螺母
常用螺纹紧固件的图例及标记(二)
开槽圆柱头螺钉
锥端紧定螺钉
圆柱头内六角螺钉
平垫圈
螺栓连接:
1) 螺柱连接的装配过程 2) 螺柱连接图的画法
3) 螺柱连接的简化画法
双头螺柱
螺母
平垫圈
1)螺柱连接的装配过程
动画:双头螺柱连接
2) 螺柱连接图的画法
双头螺柱连接画法中的注意事项
1、旋入端的螺纹终止线 应与两个被连接零件的 接触面平齐。 L 2、螺纹孔的深度应大 于旋入端长度。 螺孔深 H1=bm+0.5d。
画螺钉连接图的注意事项:
如图所示: 1 、螺钉头的槽口: 在主视图放正绘制。 在俯视图规定画成与水平线成45度,不和主 视图保持投影关系。 当槽口的宽度小于2mm时,槽口投影可涂黑。 2 、 若有螺纹终 止线: 则其应高于两被连接件接触面轮廓线,表示还 有足够的拧紧力。
常见的几种错误画法:
螺纹终止线应画 到什么位置?
6. 螺钉连接
螺钉的种类很多,按其用途可分为:连接螺钉和紧定螺钉。 1) 连接螺钉 适用场合: 螺钉连接用于不经常拆卸,并且受力不大的零件。 常见的连接螺钉有:
开槽圆柱头螺钉
开槽沉头螺钉
圆柱头内六角螺钉
连接螺钉 (1)螺钉连接的装配过程 (2)螺钉连接图画法的
(1) 连接螺釘的装配过程
(2) 螺钉连接图的画法
(2)螺栓连接图的画图步骤
先 从 俯 视 图 画 起
螺纹连接常见错误
正确 画法
3 2
1
两相邻零件的剖面线方向应相反。
螺栓与螺孔之间应画出间隙。 应画出螺纹段及螺纹终止线。
5. 螺柱连接
双头螺柱连接: 是用双头螺柱与螺母、垫圈配合使用,将两个零件连 接在一起。适用场合是:当两个连接件中有一个零件较厚 ,加工通孔困难时,或者由于其它原因,不便使用螺栓连 接的场合,一般用螺柱连接。
4. 螺栓连接
用螺栓、螺母和垫圈将两个不太厚、而且又允许钻成通 孔的零件连接在一起。为了便于装配 , 通孔直径比螺纹直 径略大。
1) 螺栓连接的装配过程
2) 螺栓连接图的画法
3) 螺栓连接的简化画法
六角头螺栓
螺母
平垫圈
1)螺栓连接的装配过程
动画:螺栓连接
2) 螺栓连接图的画法
(1)螺栓连接图
0.3d
圆 柱 头 螺 钉 连 接 的 画 法 螺钉长度: l = bm + H
沉 头 螺 钉 连 接 的 画 法
0.5d
bm
螺钉连接的装配特点:
1、不用螺母,一般也不用垫圈,而是把螺钉直接 拧入被连接件。 2、螺钉自上而下穿过上部零件(其孔径=1.1d), 与下部零件螺纹孔相旋合。 bm 3 、螺钉的旋入长度bm由被旋入件的材料决定: 钢: bm=d 铸铁: bm=1.25d或1.5d (0.3-0.5)d 铝: bm=2d 4 、螺钉口的槽口: 在主视图被放正绘制。 在俯视图规定画成与水平线成45度,不和主 视图保持投影关系。 当槽口的宽度小于2mm时,槽口投影可涂黑。 5 、 若有螺纹终止线,则其应高于两被连接件接触面轮 廓线。
与轴线成30°
3、螺纹的种类和标注
1)螺纹的种类
普通螺纹M 连接 螺纹 粗牙螺纹 细牙螺纹
非螺纹密封G
管螺纹 螺纹 螺纹密封
高压
常压
圆锥内螺纹 Rc
圆柱内螺纹 Rp 圆锥外螺纹 R
圆锥管螺纹 NPT
梯形螺纹Tr 传动 螺纹 锯齿形螺纹B
常用的几种螺纹的特征代号及用途
特征 螺 纹 种 类 代号 外 形 图 用 途
结束!
§7-2
螺纹紧固件连接
螺纹紧固件连接就是运用一对内、外 螺纹的连接作用来连接紧固一些零部件。
1. 常用螺纹紧固件 2. 螺纹紧固件的标记及查表
3. 常用螺纹紧固件的比例画法
4. 螺栓连接
5. 螺柱连接
6. 螺钉连接
1. 常用螺纹紧固件
六角头螺栓
双头螺柱
六角螺母
六角开槽螺母
内六角圆柱头螺钉
3. 掌握螺栓连接、螺柱连接和螺钉连接的画法;
4. 掌握直齿圆柱齿轮及其啮合的规定画法;
5. 掌握键,销,滚动轴承,弹簧的规定画法
§7-1 螺纹
• 1、螺纹的形成和基本要素 • 2、螺纹的规定画法 • 3、螺纹的种类和标注
§7-1 螺纹
螺纹是指在圆柱(锥)表面上,沿着螺旋线 所形成的、具有相同剖面的连续凸起和沟槽。
外螺纹 在圆柱体外表面上的螺纹叫外螺纹。 在圆柱体内表面上的螺纹叫内螺纹。
内螺纹
1、螺纹的形成、结构和要素
1) 螺纹的形成
一个与轴线 共面的平面图形 (三角形、梯形 等),绕圆柱面 作螺旋运动,则 得到一圆柱螺旋 体 ——螺纹。
A1
导程

螺旋线
A

多线螺纹的形成
2)外螺纹加工方法
动画演示:外螺纹加工的方法
⑷ 螺距P和导程S
螺纹上相邻两牙在中径线上对应两点之间的轴向距离 称为螺距 P 。
同一条螺纹上相邻两牙在中径线上对应两点之间的 轴向距离称为导程 S。
螺距=导程 导程 螺距
单线螺纹: P=S
多线螺纹: S=nP
⑸ 螺纹的旋向
螺纹有右旋和左旋之分。顺时针旋转时旋入的螺纹, 称右旋螺纹;逆时针旋转时旋入的螺纹,称左旋螺纹。工 程上常用右旋螺纹。
开槽圆柱头螺钉
开槽沉头螺钉
紧定螺垫圈
圆螺母
2. 螺纹紧固件的标记
完整标记格式
名 品 称 等 标 表 准 面 编 处 号 规 格 或 公 称 尺 寸 公 称 长 度 产 品 型 式 性 能 等 级 产 级
如:螺纹规格d=M12、公称长度l=80mm、性能等级为10.9级、产品等 级为A、表面氧化处理的六角头螺栓 完整标记为:螺栓 GB/T 5782―2000-M12×80-10.9-A-O
左旋
右旋
一对内外螺纹,只有牙型、直径、螺 距、线数和旋向五个要素相同时,才能旋 合使用。 当螺纹的牙型、直径、螺距是标准的 时,称为标准螺纹,当牙型是标准的而直 径、螺距是非标准的称为特殊螺纹,如果 牙型不是标准的称为非标准螺纹。
2、 螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线,内 螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线,内 螺纹的大径线)。 ★在投影为圆的视图上,表示牙底的细实线 圆只画约3/4圈。
相关文档
最新文档
