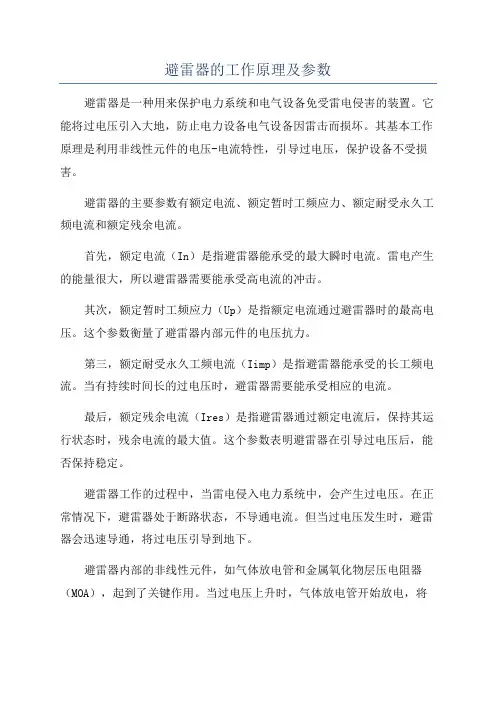

避雷器的工作原理及参数避雷器是一种用来保护电力系统和电气设备免受雷电侵害的装置。
它能将过电压引入大地，防止电力设备电气设备因雷击而损坏。
其基本工作原理是利用非线性元件的电压-电流特性，引导过电压，保护设备不受损害。
避雷器的主要参数有额定电流、额定暂时工频应力、额定耐受永久工频电流和额定残余电流。
首先，额定电流（In）是指避雷器能承受的最大瞬时电流。
雷电产生的能量很大，所以避雷器需要能承受高电流的冲击。
其次，额定暂时工频应力（Up）是指额定电流通过避雷器时的最高电压。
这个参数衡量了避雷器内部元件的电压抗力。
第三，额定耐受永久工频电流（Iimp）是指避雷器能承受的长工频电流。
当有持续时间长的过电压时，避雷器需要能承受相应的电流。
最后，额定残余电流（Ires）是指避雷器通过额定电流后，保持其运行状态时，残余电流的最大值。
这个参数表明避雷器在引导过电压后，能否保持稳定。
避雷器工作的过程中，当雷电侵入电力系统中，会产生过电压。
在正常情况下，避雷器处于断路状态，不导通电流。
但当过电压发生时，避雷器会迅速导通，将过电压引导到地下。
避雷器内部的非线性元件，如气体放电管和金属氧化物层压电阻器（MOA），起到了关键作用。
当过电压上升时，气体放电管开始放电，将电流导向地下。
在气体放电管导通期间，金属氧化物层压电阻器也会参与导电，共同形成电流通路。
避雷器还会根据电力系统的特性进行分级。
通常分为三个等级：耐受等级（Uc），根据避雷器能够承受的冲击电压等级；放电等级（Up），根据避雷器能够引导的过电压等级；动作等级（Imax），根据避雷器能够承受的最大瞬时电流等级。
值得注意的是，避雷器还有其它参数，如交流耐压、直流耐压、泄放电流和接地电阻等。
这些参数都是根据特定情况和需求来进行设计的。
总结起来，避雷器的工作原理是利用非线性元件的电压-电流特性，引导过电压，保护电力系统和电气设备免受雷电侵害。
其主要参数包括额定电流、额定暂时工频应力、额定耐受永久工频电流和额定残余电流。
避雷器的工作原理及作用

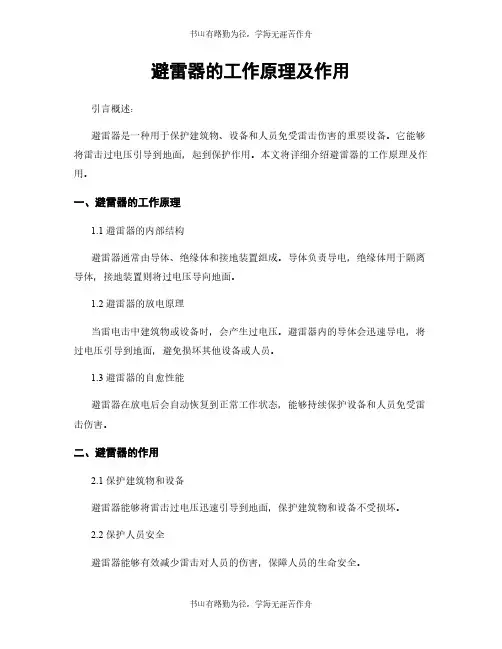

避雷器的工作原理及作用引言概述：避雷器是一种用于保护建筑物、设备和人员免受雷击伤害的重要设备。
它能够将雷击过电压引导到地面，起到保护作用。
本文将详细介绍避雷器的工作原理及作用。
一、避雷器的工作原理1.1 避雷器的内部结构避雷器通常由导体、绝缘体和接地装置组成。
导体负责导电，绝缘体用于隔离导体，接地装置则将过电压导向地面。
1.2 避雷器的放电原理当雷电击中建筑物或设备时，会产生过电压。
避雷器内的导体会迅速导电，将过电压引导到地面，避免损坏其他设备或人员。
1.3 避雷器的自愈性能避雷器在放电后会自动恢复到正常工作状态，能够持续保护设备和人员免受雷击伤害。
二、避雷器的作用2.1 保护建筑物和设备避雷器能够将雷击过电压迅速引导到地面，保护建筑物和设备不受损坏。
2.2 保护人员安全避雷器能够有效减少雷击对人员的伤害，保障人员的生命安全。
2.3 防止火灾和爆炸雷击过电压可能引发火灾或爆炸，避雷器的作用在于及时将过电压导向地面，避免火灾和爆炸的发生。
三、避雷器的分类3.1 金属氧化物避雷器金属氧化物避雷器是一种常用的避雷器，具有导电性能好、自愈性能强等优点。
3.2 无压避雷器无压避雷器是一种新型避雷器，能够有效降低雷击对设备的影响，提高设备的安全性能。
3.3 气体避雷器气体避雷器利用气体的导电性能来实现过电压的引导，适用于一些特殊环境下的避雷需求。
四、避雷器的安装与维护4.1 安装位置选择避雷器的安装位置应选择在建筑物或设备的高处，以便更好地接收雷电的冲击。
4.2 定期检查定期检查避雷器的连接是否松动、导体是否受损等情况，确保避雷器的正常工作状态。
4.3 替换周期避雷器也有使用寿命，一般需要定期更换，以保证其正常工作和保护效果。
五、避雷器的未来发展趋势5.1 智能化未来避雷器将会更加智能化，能够实现远程监控、自动报警等功能，提高避雷器的效率和可靠性。
5.2 节能环保未来避雷器将会更加注重节能环保，采用更加环保的材料和技术，减少对环境的影响。
避雷器 工作原理
避雷器工作原理
避雷器是一种用于保护电气设备和建筑物免受雷电冲击的装置。
它利用了一种称为空气放电的物理现象来有效地分离和引导雷电电流，从而保护被保护设备和建筑物。
避雷器通常安装在建筑物的屋顶、高耸物体上或电力系统的关键节点处。
避雷器的工作原理如下：
1. 内部电气结构：避雷器的主要部件是金属氧化物压敏电阻器（MOV）。
MOV由金属氧化物陶瓷颗粒制成，颗粒之间用电
极连接成链状结构。
当正常工作电压下，MOV表现出高电阻。
2. 正常工作状态：在正常情况下，电力系统的电压不会超过避雷器的正常工作电压。
因此，避雷器处于高电阻状态，不会导通电流。
3. 雷电冲击：当电力系统或建筑物遭受雷电冲击时，系统电压会瞬间升高。
一旦电压超过避雷器的击穿电压（也称为耐压等级），避雷器内部的MOV会进入放电状态。
4. 放电过程：放电过程中，MOV内部颗粒之间的电阻急剧下降，使得电流能够通过避雷器进行传导。
这样，避雷器将雷电电流引导到地面或其他合适的导体上，以避免电流破坏设备或建筑物。
5. 再次正常状态：当雷电冲击结束后，电力系统电压恢复正常。
避雷器内部的MOV将重新回到高电阻状态，不会导通电流。
总结起来，避雷器通过利用MOV内部电阻的变化，将雷电电
流引导到地面或其他导体上，以保护电气设备和建筑物免受雷电冲击。
避雷器的工作原理和参数 (图文) 民熔
避雷器避雷器是普遍采用的入侵波保护装置，也是应用最广泛的过电压限制器，它实质是过电压能量的吸收器。
它与被保护设备并联运行，当作用电压超过-一定幅值后避雷器总是先动作，通过它自身泄放掉大量的能量，限制过电压，保护电气设备。
避雷器放电后，避雷器两端的过电压消失，系统正常运行电压又继续作用在避雷器两端，在这一正常运行电压作用下，处于导通状态的避雷器中继续流过工频接地电流，该电流称为工频电流，它以电弧放电的形式出现。
工频续流的存在一方面使相导线对地的短路状态继续维持，系统无法恢复正常运行。
作为过电压保护装置，当电网电压升高达到避雷器规定的动作电压时，避雷器动作，释放电压负荷，将电网电压升高的幅值限制在- 定水平之下，从而保护设备绝缘所能承受的水平，现代避雷器除了限制雷电过电压外，还能限制-部分操作过电压，因此称之为过电压限制器是更为确切的。
避雷器工作原理避雷器设置在与被保护设备对地并联的位置，如图所示，各种避雷器均有一个共同的特性，即在高电压作用下呈现低阻状态，而在低电压作用下呈现高阻状态。
在发生雷击时，当雷电波过电压沿线路传输到避雷器安装点后，由于这时作用于避雷器上的电压很高，避雷器将动作，并呈低阻状态，从而限制过电压，同时将过电压引起的大电流泄放入地，使与之并联的设备免遭过电压的损害。
在雷电侵入波消失后，线路又恢复了常传输的工频电压，这一工频电压相对雷电侵入波过电压来说是低的，于是避雷器将转变为高阻状态，接近于开路，此时避雷器的存在将不会对线路上正常工频电压的传输产生响应。
保护间隙结构及工作原理保护间隙：由两个电极组成。
当雷波浸入时，间隙首先击穿，工作母线接地，从而避免被保护设备上的电压升高，从而保护设备。
过电压消失后，间隙中仍存在工频连续电流。
由于间隙灭弧能力差，经常不能自动灭弧，导致断路器跳闸，这是保护间隙的主要缺陷。
因此，该间隙可用于自动重合闸。
保护间隙结构及工作原理结构及工作原理：常用的角形保护间隙如下图所示。
避雷器的工作原理及设计原理
避雷器的工作原理及设计原理避雷器是一种用来保护电力设备、通信设备和其他电气设备免受雷电冲击的装置。
它能将过电流和电压传导到地下，以保护设备不受到损坏。
本文将详细介绍避雷器的工作原理和设计原理。
一、工作原理避雷器的工作原理是利用气体放电原理和电磁感应原理，通过快速引导高压雷电电流到地面，将雷电电能分散和吸收，以保护设备的安全。
1. 气体放电原理避雷器中的气体放电原理是基于气体在电场和电压作用下发生击穿放电的特性。
当雷电电流经过避雷器，会在避雷器内部形成一个极强的电场，使气体分子电离形成电子和离子。
电子和离子在电场力作用下加速运动，与气体分子碰撞产生新的自由电子和离子，从而形成电子和离子的链式放电。
这种放电现象能吸收和分散雷电的能量，保护设备。
2. 电磁感应原理避雷器内部还设置有一个感应线圈，利用电磁感应原理来保护设备。
当外界雷电电流进入避雷器时，由于雷电电流变化迅速，会在避雷器的感应线圈中产生变化的磁场。
这个磁场又会引起感应线圈内的感应电流，这个感应电流会产生一个反向电压，在引线的两个端口形成一个外部短路。
这样就可以将过电压和过电流引到地下，保护设备。
二、设计原理避雷器的设计原理包括外形设计和内部结构设计两个方面。
1. 外形设计避雷器的外形设计需要考虑防雷能力、便于安装和运维、美观等因素。
一般而言，避雷器的外形采用圆柱形或者锥形。
这种形状能够更好地分散雷电电能和电荷，减小雷电冲击对设备的破坏。
同时，避雷器还需要进行外防腐处理，以确保在恶劣的气候条件下也能正常工作。
2. 内部结构设计避雷器的内部结构设计主要包括热电耗散系统、气体分配系统和电极系统。
热电耗散系统负责将避雷器内部形成的放电产生的热量散发出去，避免过热损坏。
一般会使用散热片、风扇等元件来散热。
气体分配系统主要由气室和分配阻抗组成。
气室需要在设备正常工作时保持密封状态，同时在雷电冲击下能自动放电，以释放内部电荷。
分配阻抗用来平衡电压分布，使得避雷器能均匀分配电流。
避雷器的工作原理
避雷器的工作原理避雷器是一种用于建筑物、电线杆等设施以及各种设备的电气保护装置。
当遭受雷击时，避雷器可以快速地引导和分散电流，以保护设备不受损坏。
本文将介绍避雷器的工作原理以及常见的避雷器类型。
一、避雷器的工作原理避雷器的工作原理基于压敏电阻技术。
压敏电阻是一种碳化硅或氧化锌材料的电阻，其电阻值可以根据材料的电流和电压变化而变化。
这种材料的特点是在正常工作电压下，电阻值很高，但当触发电压（也就是雷击电压）大于压敏电阻的硬度时，电阻值会急剧下降，以便通过更大的电流分散过电击。
当雷电通过电线、天线等设施时，它会引起强大的电流和电压，这可能对设备和人的生命构成威胁。
避雷器会通过其的接地线将电流引到接地面，使得电流远离了被保护的设备和人。
二、常见的避雷器类型1.气体放电避雷器气体放电避雷器由两个端子、一个电极和一个导电球组成。
当电压升高到预设值时，气体放电发生，将电流导向地面。
这种避雷器通常用于高电压和超高压设备的保护。
2.金属氧化物避雷器金属氧化物避雷器由金属氧化物、空气介质和底座组成。
当遭受雷击时，氧化物会将电流导向地面。
这种避雷器用户广泛，安装简便，通常用于低电压和中等电压设备的保护。
3.碳化硅避雷器碳化硅避雷器由多个呈串联状态的压敏电阻组成。
当遭受雷击时，电阻会迅速变低，引导电流到地面。
三、使用避雷器时需要注意的事项1.安装位置应该远离其他设备，并避免遮挡。
2.应使用正确的避雷器类型并定期检查。
如果出现问题，应及时更换。
3.不能将避雷器用作电源线路的跨地链接头，因为这可能会对设备造成严重损伤。
4.设备接地线路必须连接牢固，以确保避雷器的有效工作。
总之，避雷器是保护设备和生命安全不可或缺的设备。
只有了解避雷器的工作原理和使用方法才能使其发挥最大的保护作用。
避雷器的工作原理及设计原理
避雷器的工作原理及设计原理一、避雷器的工作原理避雷器是一种用于保护电力系统设备免受雷击伤害的重要装置。
其工作原理基于雷电产生的高电压和高电流，通过引导和分散这些电压和电流，将其安全地释放到地球上，保护电力系统设备不受损害。
避雷器通常由几个主要部分组成：金属氧化物压敏电阻器（MOV）、引线、接地线和外壳。
其工作原理如下：1. 雷电产生高电压：当雷电接近地面或设备时，会产生高电压。
这是由于雷电云与地面之间形成了电势差。
2. 引线感应电压：避雷器的引线处于高电压区域中，当雷电电场作用于引线时，引线感应到高电压。
3. 电压超过MOV的击穿电压：引线感应到的电压将传递给金属氧化物压敏电阻器（MOV）。
MOV是一种特殊材料，具有非线性电阻特性。
当电压超过MOV的击穿电压时，其电阻急剧减小，形成一条低阻抗通路。
4. 电流通过MOV到接地线：一旦MOV击穿，大量电流会通过MOV流入接地线。
这样，高压和高电流就得到了有效地引导和分散，保护了设备。
5. 保护设备免受雷击：通过将电压和电流引导到地球上，避雷器保护了电力系统设备免受雷击伤害。
二、避雷器的设计原理避雷器的设计原理主要包括选择适当的金属氧化物压敏电阻器和合理布置引线。
1. 金属氧化物压敏电阻器（MOV）的选择：- 额定电压：根据设备所需的额定电压选择MOV。
额定电压应大于设备所能承受的最高电压。
- 额定击穿电压：MOV的额定击穿电压应根据设备所需的保护水平选择。
击穿电压越低，避雷器对雷击的响应速度越快。
- 额定电流：根据设备所需的额定电流选择MOV。
额定电流应大于设备所能承受的最高电流。
2. 引线的布置：- 引线的长度和直径：引线应具有足够的长度和直径，以确保能够承受雷击时产生的高电压和高电流。
引线的长度和直径应根据设备的特点和所需保护水平进行合理设计。
- 引线的位置：引线应尽可能靠近设备，以便及时感应到雷电产生的电压。
同时，引线应远离其他电气设备和导体，以避免干扰和电磁耦合。
避雷器的工作原理及设计原理
避雷器的工作原理及设计原理一、避雷器的工作原理避雷器是一种用于保护电力系统、通信系统以及各类电气设备免受雷击侵害的重要装置。
它能够将雷电过电压引入地下，保护设备和系统免受雷击的破坏。
避雷器的工作原理主要基于电压分配和电荷分离的原理。
当雷电过电压作用于避雷器时，避雷器内部的气体或者介质会发生击穿，形成导电通路。
这样，雷电过电压就能够通过避雷器引入地下，从而保护设备和系统。
具体来说，避雷器的工作原理包括以下几个方面：1. 电压分配：避雷器内部通常由多个金属氧化物压敏电阻组成，这些电阻具有不同的电压等级。
当雷电过电压作用于避雷器时，电阻中的金属氧化物会发生击穿，将过电压引入地下。
不同电阻的击穿电压分布不同，能够实现电压的分配。
2. 电荷分离：当雷电过电压作用于避雷器时，避雷器内部的金属氧化物会吸收电荷，形成电荷分离。
这种电荷分离可以使得避雷器内部的电压分布更加均匀，提高避雷器的工作效果。
3. 导电通路：避雷器内部的气体或者介质在雷电过电压作用下会发生击穿，形成导电通路。
这个导电通路能够将雷电过电压引入地下，避免设备和系统受到雷击的破坏。
二、避雷器的设计原理避雷器的设计原理主要涉及到以下几个方面：1. 电压等级的选择：避雷器的电压等级应根据所要保护的设备和系统的额定电压来选择。
普通来说，避雷器的电压等级应高于设备和系统的额定电压，以确保在雷电过电压作用下能够正常工作。
2. 电阻的选择：避雷器内部的金属氧化物压敏电阻是避雷器工作的核心组件。
电阻的选择应根据设备和系统的特点以及雷电过电压的特点来确定。
电阻的击穿电压应低于雷电过电压的峰值，以确保能够及时引导过电压。
3. 导电通路的设计：避雷器内部的导电通路应具有良好的导电性能，以确保雷电过电压能够顺利引入地下。
导电通路的设计应考虑避雷器的结构和材料的选择，以及导电路径的布局等因素。
4. 绝缘保护：避雷器在正常工作时，除了能够引导雷电过电压外，还需要保证对系统的正常运行没有影响。
避雷器的工作原理
避雷器的工作原理避雷器是一种用于保护建造物、设备和人身安全的重要设备。
它能够将雷电过电压引入地下，从而避免雷电对设备和建造物造成损坏。
本文将详细介绍避雷器的工作原理。
一、避雷器的基本原理避雷器的工作原理是利用气体放电原理和非线性电阻特性，将雷电过电压引入地下，从而保护设备和建造物免受雷击。
1. 气体放电原理避雷器内部有一种特殊的气体，通常是氮气混合物。
当雷电过电压作用于避雷器时，气体中的份子会被电离，形成电离通道。
这个电离通道具有较低的电阻，能够将雷电过电压导向地下。
2. 非线性电阻特性避雷器中还有一个重要的元件，即非线性电阻器。
这个电阻器的特点是在低电压下电阻很高，但在高电压下电阻会急剧下降。
当雷电过电压作用于避雷器时，非线性电阻器会迅速降低电阻，从而形成一条低阻抗通路，将过电压引入地下。
二、避雷器的结构和工作流程避雷器通常由以下几个部份组成：引线、气体室、非线性电阻器和接地装置。
1. 引线引线是避雷器的入口，它将雷电过电压引入避雷器内部。
引线通常采用导电性能良好的材料，如铜或者铝。
2. 气体室气体室是避雷器的核心部份，其中包含气体和非线性电阻器。
当雷电过电压进入气体室时，气体中的份子会被电离，形成电离通道，同时非线性电阻器的电阻会急剧下降，形成一条低阻抗通路。
3. 接地装置接地装置是避雷器的出口，它将雷电过电压引入地下。
接地装置通常由导电材料制成，如铜板或者铜杆，以确保过电压能够安全地释放到地下。
避雷器的工作流程如下：当雷电过电压作用于避雷器的引线时，引线将其引入避雷器内部的气体室。
在气体室内，气体中的份子被电离形成电离通道，同时非线性电阻器的电阻急剧下降。
这样，雷电过电压就会通过气体室和非线性电阻器，被引导到接地装置中，安全地释放到地下。
三、避雷器的应用领域避雷器广泛应用于各种建造物和设备中，以保护它们免受雷击的影响。
以下是避雷器的一些常见应用领域：1. 建造物避雷器往往被安装在高层建造物、电力设施和通信塔等建造物上，以保护其免受雷电侵害。
避雷器的工作原理及设计原理
避雷器的工作原理及设计原理一、引言避雷器是一种用于保护电力设备和电力系统的重要装置，其作用是在雷电活动时将过电压引到地面，保护电力设备免受雷击的伤害。
本文将详细介绍避雷器的工作原理及设计原理。
二、避雷器的工作原理避雷器主要由非线性电阻元件和金属氧化物压敏电阻（MOV）组成。
当电力系统浮现过电压时，避雷器会自动启动，将过电压引到地面，保护电力设备。
1. 非线性电阻元件避雷器的非线性电阻元件是由氧化锌等半导体材料制成的。
在正常工作情况下，非线性电阻元件的电阻很大，几乎不传导电流。
但当电力系统浮现过电压时，非线性电阻元件的电阻迅速变小，形成一条低阻抗通路，将过电压引到地面。
2. 金属氧化物压敏电阻（MOV）金属氧化物压敏电阻是避雷器中的关键元件之一。
它由氧化锌和其他金属氧化物混合而成。
在正常工作情况下，MOV的电阻很高，几乎不传导电流。
但当电力系统浮现过电压时，MOV的电阻迅速变小，形成一条低阻抗通路，将过电压引到地面。
三、避雷器的设计原理避雷器的设计原理是根据电力系统的额定电压和过电压等级来确定的。
以下是避雷器设计的普通原则：1. 额定电压避雷器的额定电压应与电力系统的额定电压相匹配。
额定电压是指电力系统正常工作时的电压水平。
2. 过电压等级过电压等级是指电力系统在雷电活动或者其他原因导致的电压突变时的最高电压水平。
避雷器的设计应能有效地将过电压引到地面，保护电力设备不受损坏。
3. 安装位置避雷器应安装在电力设备进入建造物或者其他设备的进线侧，以便及时将过电压引到地面。
4. 阻抗匹配避雷器的阻抗应与电力系统的阻抗相匹配，以确保过电压能够有效地引到地面。
5. 灵敏度避雷器应具有良好的灵敏度，能够迅速启动并引导过电压，以保护电力设备免受雷击的伤害。
四、结论避雷器是保护电力设备和电力系统的重要装置，其工作原理是通过非线性电阻元件和金属氧化物压敏电阻将过电压引到地面。
避雷器的设计原理是根据电力系统的额定电压和过电压等级来确定的。
避雷器的工作原理
避雷器的工作原理避雷器是一种用于保护建筑物和电气设备免受雷击损坏的重要装置。
它能够迅速将雷电能量引导到地面，以保护设备和人员的安全。
下面将详细介绍避雷器的工作原理。
一、避雷器的分类避雷器分为放电型避雷器和非放电型避雷器两种类型。
放电型避雷器包括耐张式避雷器和气体放电避雷器；非放电型避雷器则包括压敏电阻器和金属氧化物压敏电阻器。
二、放电型避雷器的工作原理1. 耐张式避雷器耐张式避雷器由一个或多个金属氧化物压敏电阻器串联在电力系统中，当系统电压超过设定值时，金属氧化物压敏电阻器将发生击穿，形成一条导电通路，将雷电能量引导到地面，以保护设备和人员的安全。
2. 气体放电避雷器气体放电避雷器由一个或多个间隔放电电极和一个接地电极组成。
当系统电压超过设定值时，间隔放电电极之间的气体将发生放电，形成一条导电通路，将雷电能量引导到地面。
三、非放电型避雷器的工作原理1. 压敏电阻器压敏电阻器是一种电阻值随电压变化的器件。
当系统电压超过设定值时，压敏电阻器的电阻值迅速下降，形成一条导电通路，将雷电能量引导到地面。
2. 金属氧化物压敏电阻器金属氧化物压敏电阻器是一种将金属氧化物粉末压制成片状的器件。
当系统电压超过设定值时，金属氧化物片内的氧化锌颗粒将发生击穿，形成一条导电通路，将雷电能量引导到地面。
四、避雷器的选型和安装1. 避雷器的选型避雷器的选型应根据电力系统的额定电压、额定电流和雷电活动频率等参数进行选择。
同时，还需要考虑避雷器的耐雷电流和耐雷电击数等技术指标。
2. 避雷器的安装避雷器应安装在电力系统的进出线路上，以最大限度地保护设备和人员的安全。
安装时应注意避雷器与其他设备的绝缘，以避免发生漏电和火灾等事故。
五、避雷器的检测和维护为确保避雷器的正常运行，需要定期对其进行检测和维护。
检测内容包括避雷器的电气性能、机械性能和环境适应性等方面。
维护工作主要包括清洁避雷器表面、检查接地装置和更换老化或损坏的零部件等。
避雷器的工作原理及设计原理
避雷器的工作原理及设计原理避雷器是一种用来保护建筑物、设备和人员免受雷击伤害的重要设备。
它通过特定的工作原理和设计原理来吸收和释放雷电能量，从而保护被保护物体。
本文将详细介绍避雷器的工作原理及设计原理。
一、工作原理1.1 避雷器的基本原理避雷器是一种电气设备，通常由导体和绝缘体组成。
当雷电击中建筑物或设备时，避雷器会引导雷电通过导体，将其释放到地面，从而保护被保护物体。
1.2 避雷器的放电原理避雷器内部通常填充有特定材料，如气体或金属氧化物。
当雷电击中避雷器时，填充材料会发生放电，将雷电释放到地面，避免损害被保护物体。
1.3 避雷器的自愈性原理避雷器具有自愈性，即在放电后会自动恢复到正常工作状态。
这种特性使避雷器能够多次使用，提高了其使用寿命和可靠性。
二、设计原理2.1 避雷器的材料选择避雷器的导体通常采用铝合金或铜材料，具有良好的导电性和耐腐蚀性。
绝缘体通常采用硅橡胶或聚合物材料，具有良好的绝缘性能。
2.2 避雷器的结构设计避雷器的结构设计应考虑其耐电压能力、耐雷电冲击能力和耐环境影响能力。
通常采用密封结构和耐高温材料，以确保其正常工作。
2.3 避雷器的安装设计避雷器的安装位置应根据建筑物或设备的特点和雷电分布情况进行合理选择。
通常应安装在建筑物或设备的高处，并与地面保持良好接地。
三、避雷器的分类3.1 避雷器的类型避雷器根据其工作原理和结构设计可以分为避雷针、避雷帽、避雷网等不同类型。
3.2 避雷器的应用领域避雷器广泛应用于建筑物、通信设备、输电线路等领域，保护其免受雷击伤害。
3.3 避雷器的效果评估避雷器的效果通常通过雷电击中频次、损坏程度和保护范围等指标进行评估，以确保其有效性和可靠性。
四、避雷器的维护和检测4.1 定期检测避雷器应定期进行检测，包括外观检查、导体连接检查、绝缘性能检测等，以确保其正常工作。
4.2 维护保养避雷器的维护保养包括清洁、防腐涂层处理、导体连接紧固等，以延长其使用寿命和保证其可靠性。
避雷器的工作原理及作用
避雷器的工作原理及作用引言概述：避雷器是一种用于保护建筑物、设备和人员免受雷击危害的重要设备。
它通过引导雷电流到地面，减少雷电对建筑物和设备的损害，保护人员的生命安全。
本文将详细介绍避雷器的工作原理及作用。
一、避雷器的工作原理1.1 避雷器的导电原理避雷器通常由导电材料制成，如金属氧化物等。
当雷电击中建筑物或设备时，避雷器会迅速导电，将雷电流引向地面，减少雷电对建筑物和设备的危害。
1.2 避雷器的放电原理避雷器内部通常含有气体或液体介质，当雷电击中避雷器时，介质会瞬间电离，形成放电通路，将雷电流引向地面，实现雷电的安全释放。
1.3 避雷器的自愈原理避雷器在遭受雷击后，会迅速恢复到正常工作状态，不会因雷击而损坏，确保继续有效地保护建筑物和设备。
二、避雷器的作用2.1 保护建筑物和设备避雷器能够有效地引导雷电流到地面，减少雷电对建筑物和设备的损害，延长它们的使用寿命。
2.2 保护人员安全避雷器能够将雷电流迅速引向地面，减少雷电对人员的伤害，保护人员的生命安全。
2.3 防止火灾和爆炸避雷器能够有效地释放雷电能量，避免雷电引发火灾和爆炸，保护建筑物和设备的安全。
三、避雷器的分类3.1 避雷器按材料分类避雷器可分为氧化锌避雷器、金属氧化物避雷器、气体避雷器等，根据不同的材料具有不同的特点和适用范围。
3.2 避雷器按工作原理分类避雷器可分为耐张式避雷器、耐压式避雷器、气体避雷器等，根据不同的工作原理适用于不同的环境和场合。
3.3 避雷器按安装位置分类避雷器可分为屋顶避雷器、墙壁避雷器、设备避雷器等，根据不同的安装位置实现对建筑物和设备的全面保护。
四、避雷器的维护与保养4.1 定期检查定期检查避雷器的导电性能和放电性能，确保避雷器处于良好工作状态。
4.2 清洁保养定期清洁避雷器表面，防止积灰和腐蚀影响避雷器的导电性能。
4.3 及时更换避雷器在经历多次雷击后可能会损坏，及时更换老化或损坏的避雷器，确保其正常工作。
避雷器的工作原理及设计原理
避雷器的工作原理及设计原理一、工作原理避雷器是一种用于保护电力系统设备免受雷电侵害的装置。
它的工作原理是通过将雷电过电压引入地，从而保护设备不受雷电冲击。
避雷器通常由气体放电管和金属氧化物压敏电阻两部分组成。
1. 气体放电管气体放电管是避雷器的核心部件，它由两个电极和一个填充了气体的管状介质构成。
当电力系统遭受雷电冲击时，过电压将通过气体放电管引入地。
在正常工作状态下，气体放电管是高阻抗状态，不会对电力系统产生影响。
而当过电压超过气体放电管的击穿电压时，气体放电管将迅速变为低阻抗状态，将过电压导向地，从而保护设备。
2. 金属氧化物压敏电阻金属氧化物压敏电阻是避雷器的辅助保护元件，它由氧化锌等金属氧化物粉末制成。
当电力系统遭受雷电冲击时，金属氧化物压敏电阻会迅速变为低阻抗状态，吸收过电压的能量，保护设备。
它的工作原理是基于氧化锌在高电压下呈现非线性电阻特性，当电压超过其特定电压时，氧化锌将发生电荷分离，形成导电通道，从而将过电压导向地。
二、设计原理避雷器的设计原理是为了确保其能够有效地保护电力系统设备免受雷电侵害。
在设计避雷器时，需要考虑以下几个方面：1. 额定电压和击穿电压避雷器的额定电压应根据电力系统的工作电压来确定，以确保其能够正常工作且在额定电压下不发生击穿。
击穿电压是指避雷器在过电压下发生击穿的电压，应根据系统的过电压特性和设备的耐压能力来确定。
2. 接地电阻避雷器的接地电阻是影响其工作效果的重要因素。
接地电阻越小，避雷器对雷电过电压的引导能力越强。
因此，在设计中应合理选择接地电阻，以确保避雷器能够有效地将过电压引入地。
3. 保护等级避雷器的保护等级是指其对雷电过电压的抑制能力。
保护等级越高，避雷器对过电压的引导能力越强，能够更好地保护设备。
在设计中，应根据电力系统的工作环境和设备的重要性选择合适的保护等级。
4. 寿命和可靠性避雷器的寿命和可靠性是设计中需要考虑的重要因素。
寿命是指避雷器能够正常工作的时间，应根据设备的寿命要求和维护周期来确定。
避雷器的工作原理及作用
避雷器的工作原理及作用引言概述：避雷器是一种用于保护建造物和电力设备免受雷击伤害的重要设备。
它通过引导和分散雷电击中建造物或者设备的电流，从而保护它们的安全。
本文将详细介绍避雷器的工作原理及其作用，以匡助读者更好地理解和应用避雷器。
一、避雷器的工作原理1.1 导电材料的选择避雷器的关键部份是导电材料，通常采用金属氧化物（如锌、铁、铝等）作为导电材料。
这些材料具有良好的导电性能和耐高温性能，能够有效地吸收和分散雷电电流。
1.2 接地系统的建立避雷器需要与地面建立良好的接地系统，以便将雷电电流迅速引导到地面。
接地系统通常由导体材料（如铜或者铝）构成，并通过埋入地下来确保接地效果。
接地系统的设计和施工需要严格遵循相关的安全规范和标准。
1.3 灵敏元件的应用避雷器中还包含了灵敏元件，它能够感应到雷电电流的存在并迅速响应。
常见的灵敏元件有气体放电管、压敏电阻和金属氧化物压敏电阻等。
这些灵敏元件能够在雷电电流达到一定阈值时迅速导通，从而将电流引导到地面，保护被保护设备的安全。
二、避雷器的作用2.1 分散雷电电流避雷器能够迅速引导和分散雷电电流，将其从建造物或者设备导向地面。
通过分散雷电电流，避雷器能够减少雷电对建造物或者设备的冲击，从而降低损坏的风险。
2.2 保护电力设备避雷器在电力系统中的应用非常广泛，它能够保护电力设备免受雷击伤害。
在雷电发生时，避雷器能够迅速将雷电电流引导到地面，防止电力设备受到过电压的影响，确保电力系统的正常运行。
2.3 保护建造物和人身安全避雷器不仅能够保护电力设备，还能够保护建造物和人身安全。
当雷电击中建造物时，避雷器能够将雷电电流迅速引导到地面，减少雷电对建造物的破坏，避免火灾和人员伤亡的发生。
三、避雷器的分类3.1 依据用途分类避雷器按照用途可以分为建造避雷器、电力避雷器和通信避雷器等。
不同的避雷器适合于不同的场合，能够更好地满足各种需求。
3.2 依据工作原理分类避雷器按照工作原理可以分为放电型避雷器和非放电型避雷器。
避雷器的工作原理及参数
雷电侵入波 被保护设备
避雷器 线路
设 备
目前使用的避雷器主要有：
1保护间隙 2管式避雷器
3阀式避雷器
4氧化锌避雷器
保护间隙结构和工作原理
保护间隙： 由两个电极组成， 当雷电波入浸时，间隙先击穿， 工作母线接地，避免了被保护 设备上的电压升高.从而保护了 设备。过电压消失后，间隙中 仍有工频续流，由于间隙的熄 弧能力差，往往不能自行熄弧 将引起断路器的跳闸，这是保 护间隙的主要缺点。为此可将 间隙配合自动重合闸使用。
管式避雷器工作原理
管式避雷器实质上是一种具有较高熄弧
能力的保护间隙。它有两个相互串联的 间隙:一个在大气中称外间隙，其作用是 隔离工作电压避免产气管被流经管子的 工频泄漏电流所烧坏;另一间隙装在管内 称为内间隙，其电极一为棒形电极另一 为环形电极。管由纤维，塑料或橡胶等 产气材料组成。雷击时内外间隙同时击 穿.雷电流经间隙流人大地。过电压消失 后，内外间隙的击穿状态将由导线上的 工作电压所维持，工频续流电弧的高温 使管内产气材料分解出大量气体.气体在 高压力作用下由环形电极喷出，形成强 烈纵吹弧作用从而使工频续流在第一次 过零值时被熄灭。
氧化锌避雷器的电气特性参数
①、额定电压 额定电压是指允许加在避雷器两端的最大工频电压有效值。这 一参数是按电网单相接地条件下健全相上最大工频过电压来选 取的，并通过动作负荷试验和工频电压耐受特性试验进行校核。 在额定电压下，避雷器应能吸收规定的雷电或操作过电压能量， 其自身特性基本不变，不发生热击穿。Ur≥kUt（额定电压 切 除故障时间系数 暂时过电压）Ut=1.1Um（系统最高电压） Um=1.15Un 10kv系统 U相=5.77KV Um=11.5kv Ut=12.65KV Ur≥16.445KV ②、持续运行电压
避雷器的工作原理及设计原理
避雷器的工作原理及设计原理避雷器是一种用来保护电力设备和电力系统免受雷电冲击的重要装置。
它能够吸收和分散雷电冲击的能量，从而保护设备的安全运行。
本文将详细介绍避雷器的工作原理和设计原理。
一、工作原理避雷器的工作原理基于两个重要的物理现象：气体击穿和电弧消除。
1. 气体击穿当雷电冲击通过避雷器时，避雷器内的气体会被电场强度激发，形成电离区域。
当电场强度超过气体的击穿电场强度时，气体将发生击穿现象，形成导电通道。
这个击穿过程会导致气体中的电荷流动，从而吸收和分散雷电冲击的能量。
2. 电弧消除当气体击穿后，会形成一个电弧通道。
电弧是一种高温、高能量的电流放电现象。
为了避免电弧持续存在，避雷器内部通常会设置一个消弧室。
消弧室的设计会有效地消除电弧，防止其继续存在，从而保护设备的安全运行。
二、设计原理避雷器的设计原理主要包括以下几个方面：绝缘材料、气体压力、击穿电场强度和电弧消除。
1. 绝缘材料避雷器通常由绝缘材料制成，以确保其能够在高电压环境下工作。
常用的绝缘材料有陶瓷、玻璃纤维等。
这些材料具有良好的绝缘性能和耐高温性能，能够有效地防止电流泄漏和电弧放电。
2. 气体压力避雷器内的气体压力对其工作性能有重要影响。
过高或过低的气体压力都会影响避雷器的击穿电场强度和电弧消除效果。
因此，合理控制避雷器内的气体压力是设计中需要考虑的重要因素。
3. 击穿电场强度避雷器的击穿电场强度是指避雷器内气体发生击穿所需的电场强度。
击穿电场强度取决于气体的性质和压力，以及避雷器的结构和尺寸。
设计中需要根据实际情况合理选择击穿电场强度，以确保避雷器能够在雷电冲击下正常工作。
4. 电弧消除电弧消除是避雷器设计中的重要环节。
为了有效消除电弧，避雷器通常会采用消弧室结构。
消弧室的设计需要考虑电弧的能量消耗、电弧的温度和电弧的持续时间等因素。
合理的消弧室设计能够有效地消除电弧，保护设备的安全运行。
综上所述，避雷器的工作原理基于气体击穿和电弧消除两个重要的物理现象。
避雷器的工作原理、技术参数
避雷器的工作原理、技术参数一、避雷器的工作原理避雷器是应用很广泛的过电压限制器，它实质是过电压能量的吸收器，它与被保护设备并联运行，当作用电压超过一定幅值后避雷器总是先动作，通过它自身泄放掉大量的能量，限制过电压，保护电气设备。
在正常工作电压下，具有极高的电阻，呈绝缘状态，在雷电过电压作用下，则呈现低电阻状态，泄放雷电流，使与避雷器并联的电气设备的残压被抑制在设备绝缘安全值以下，待有害的过电压消失后，阀片又迅速恢复高电阻，呈绝缘状态，从而起到保护电气设备绝缘免受过电压损害的目的。
二、避雷器的技术参数1．标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
2．额定电压Uc：能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
3．额定放电电流Isn：给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
4．最大放电电流Imax：给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
5．电压保护级别Up：保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。
6．响应时间tA：主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。
7．数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。
8．插入损耗Ae：在给定频率下保护器插入前和插入后的电压比率。
9．回波损耗Ar：表示前沿波在保护设备（反射点）被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。
10．最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
11．最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
避雷器的工作原理及设计原理
避雷器的工作原理及设计原理避雷器是一种用于保护建筑物和设备不受雷击的电气装置。
它的工作原理是利用其特殊的设计来引导雷电电流流过安全的路径，从而保护被保护的设备不受电击的损失。
本文将介绍避雷器的工作原理和设计原理。
一、避雷器的工作原理避雷器的工作原理基于电荷平衡和电场强度。
当一个导体受到一个外部电场的作用时，它的电子将受到力的作用，使电子流动，导致导体上面产生电流。
如果电场强度太高，电流将过载，并可能导致设备短路，引起火灾等事故。
此时，避雷器将起到保护作用。
在避雷器的设计中，通常使用一种称为氧化锌压敏电阻（MOV）的元件。
压敏电阻是一种表现出可逆电阻性质的半导体元件。
当它受到过大的电场时，将会呈现出一个更低的电阻值，从而拦截电流，从而保护电气设备。
具体的工作原理如下：当避雷器受到较低的电压时，它的内部电容会阻止电流的流动，当电压超过额定电压时，避雷器将开启细微的通路，通过具有氧化锌压敏电阻的元件，将过载电流分配到接地系统，将设备保护起来。
二、避雷器的设计原理为了确保避雷器的可靠性和效率，必须采取正确的设计原理。
以下是避雷器设计的关键原则。
1. 基于设备的额定电压。
正确的额定电压是避雷器设计的核心。
在设计过程中，必须根据设备的额定电压选取正确的避雷器。
如果避雷器的工作电压不同于设备的额定电压，它的电阻值和其他电学特性可能在工作过程中变化，从而无法保护设备。
2. 接地系统的建设。
在避雷器的设计中，接地系统是十分重要的。
接地系统需要保持良好的接触性，以确保避雷器的正常工作。
接地系统应该在安全性和电流保护方面得到充分考虑。
设计师还需要考虑地电平差，以处理可能的电压降和电流分布问题。
3. 避雷器的选择。
在选择避雷器时，设计师需要考虑多种因素，如电气参数、安全性、工作环境和外部影响因素。
例如，湿度、极端高温和低温环境都可能影响其性能。
正确的选择将确保设备获得最佳的保护。
4. 安装和维护。
在安装和维护过程中，必须根据生产商的建议进行操作。
