避雷器型号及参数 、民熔
避雷器的作用及相关参数(图文)民熔
避雷器的作用及相关参数避雷器的作用当雷电过电压侵入变电站或架空线路上的其他建筑物时，会发生闪络，甚至会破坏电气设备的绝缘。
因此，如果在电气设备的电源进线端并联一种保护装置，即避雷器，如图1所示，当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，并对设备进行绝缘保护，电压值正常后，避雷器迅速恢复原状，保证系统正常供电。
避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的保护功能基于以下前提：1。
电压-秒特性与被保护绝缘的伏秒特性具有良好的协调性。
残余电压应低于被保护绝缘的冲击电强度。
被保护的绝缘必须在避雷器的保护距离内1正常运行时不放电，过电压时正常工作2放电后，必须具有自恢复功能。
避雷器的相关参数为连续工作电压：允许长期工作电压。
应等于或大于系统的最高相电压。
额定电压（kV）：即最大允许短时工频电压（灭弧电压）。
避雷器在该工频电压下能放电灭弧，但在该电压下不能长时间运行。
避雷器的分类及结构 图文 民熔
避雷器的分类及结构避雷器的分类及结构常用避雷器的形式有阀式、管式、保护间限金属氧化物等。
避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型(1)阀式避雷器阀式避雷器主要分为普通阀式避雷器和磁吹阀式避雷器两大类。
普通阀式避雷器有FS和FZ两种系列;磁吹阀式避雷器有FCD和FCZ两种系列。
阀式避雷器型号中的符号含义如下:F-阀式避雷器;(2) S配(变)电作用; Z-电站用; Y-线路用: D-旋转电机用: C-具有磁吹放电间隙。
阀式避雷器主要由平板火花间隙与碳化硅电阻片(阀片)串联而成，装在密封的瓷管内，外壳有接线螺栓供安装用。
避雷器中的碳化硅电阻具有非线性特性,在正常电压时其阻值很大，过电压时其阻值随之变小。
阀式避雷器在正常的工频电压作用下火花间隙不被击穿，但在雷电波过电压下，避雷器的火花间隙被击穿;碳化硅电阻的阻值随之变得很小，雷电波巨大的雷电流顺利地通过电阻流入大地中，电阻阀片对尾随雷电流而来的工频电压呈现了很大的电阻，从而工频电流被火花间隙阻断，线路恢复正常运行。
线路避雷器介绍 图文 民熔
线路避雷器避雷器其他类型介绍氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型雷击跳闸率据原国家电力公司安运部的统计资料表明，雷击各级输电线路而引发的跳闸事故占总事故的60%左右，尤其在地形复杂、土壤电阻率高和多雷的山区，雷击输电线路而引发的事故率更高，由此而造成的经济损失是巨大的。
为了减少输电线路的雷击故障，传统的措施有:降低杆塔接地电阻、加装负角保护、加装耦合地线、增加绝缘子片数(提高线路绝缘水平等等)。
但是，由于各种原因，即使采用了以上措施，有不少地区仍不能有效降低雷击跳闸事故率。
线路型复合外套金属氧化物避雷器的特点随着制造水平的提高，中国从20世纪80年代起开始采用复合外套金属氧化物避雷器，与传统的瓷套避雷器相比，这种避雷器由于体积小，重量轻，从90年代起逐步试用到输电线路防雷。
这种避雷器具有以下特点:(1)采用一次模压成型(即真空浇注工艺)，排除了内部气隙，局部放电量小(国家标准要求小于50 PC,该产品小于5 PC)，内部不易受潮，提高了避雷器使用的可靠性。

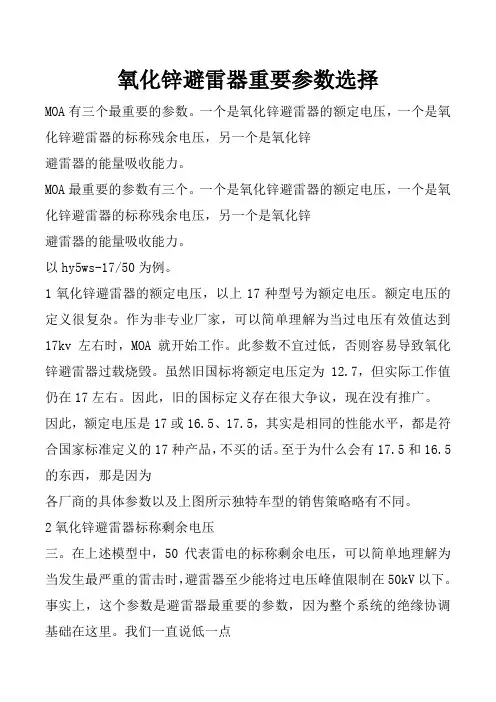

氧化锌避雷器重要参数选择 民熔
氧化锌避雷器重要参数选择MOA有三个最重要的参数。
一个是氧化锌避雷器的额定电压，一个是氧化锌避雷器的标称残余电压，另一个是氧化锌避雷器的能量吸收能力。
MOA最重要的参数有三个。
一个是氧化锌避雷器的额定电压，一个是氧化锌避雷器的标称残余电压，另一个是氧化锌避雷器的能量吸收能力。
以hy5ws-17/50为例。
1氧化锌避雷器的额定电压，以上17种型号为额定电压。
额定电压的定义很复杂。
作为非专业厂家，可以简单理解为当过电压有效值达到17kv左右时，MOA就开始工作。
此参数不宜过低，否则容易导致氧化锌避雷器过载烧毁。
虽然旧国标将额定电压定为12.7，但实际工作值仍在17左右。
因此，旧的国标定义存在很大争议，现在没有推广。
因此，额定电压是17或16.5、17.5，其实是相同的性能水平，都是符合国家标准定义的17种产品，不买的话。
至于为什么会有17.5和16.5的东西，那是因为各厂商的具体参数以及上图所示独特车型的销售策略略有不同。
2氧化锌避雷器标称剩余电压三。
在上述模型中，50代表雷电的标称剩余电压，可以简单地理解为当发生最严重的雷击时，避雷器至少能将过电压峰值限制在50kV以下。
事实上，这个参数是避雷器最重要的参数，因为整个系统的绝缘协调基础在这里。
我们一直说低一点4良好的剩余电压是因为避雷器的残余电压降低了，相当于提高了系统内所有高压电器的安全裕度。
5但是，氧化锌电阻本身的性能限制了剩余电压的降低，这是有限的。
虽然间隙积能进一步降低残余压力，但它不是无限的，而且还有一个下限。
如果一个小厂声称其产品的残余压力低于正规的大工厂，基本上可以判断他们是在搞无序经营，不采购67.3条。
氧化锌避雷器的吸能能力。
避雷器工作时，由于通过Ka级大电流，会使避雷器发热。
如果不能承受，会导致损坏甚至爆炸。
因此，避雷器的吸能能力是一个非常重要的参数。
对于出口产品，容量用kJ/kV表示；对于国内产品，用方波电流容量表示。
该值越高，避雷器在不损坏的情况下所能承受的电流越大，性能越好。
避雷器型号及参数 民熔
避雷器型号及参数
Y10W2-200/520Y:表示氧化锌避雷器
10:标称放电电流
W:表示无间隙
2:表示设计序号
200:避雷器的额定电压
520:在标称放电电流下的最大残压
氧化锌避雷器主要用于电力系统中保护电气设备免受雷电过电压和操作过电压的危害。
具有响应灵敏、伏安特性平坦、残压低、运行可靠等优点
等等。
产品工艺符合gb1103-2000《交流无间隙金属氧化物避雷器》的要求。
2、产品结构避雷器由主要元件、绝缘座、端子排等组成，主要元件为氧化锌非线性电阻。
避雷器主要部件密封，出厂
用氢质谱检漏仪逐个检查密封情况。
避雷器设有泄压装置。
当产品内压因异常情况升高时，可及时释放内压，避免瓷套爆炸。
提高了泄放装置的密封性，提高了放电保护的可靠性。
产品标准:
GB11032- -2000《交流无间隙金属氧化物避雷器》正常使用条件:适用于户内外，环境温度不高于+40C，不低于-40°C;海拔高度不超过1000m;系统的额定频率48-62Hz;长期施加在避雷器两端间的工频电压，不得超过避雷器的持续运行电压。
地震裂度7度及以下地区;最大风速不超过35m/s.
产品型号含义: H- -复合外套，Y-氧化锌避雷器，0-标称放电电流，,W- -无间隙，Z-电站型，S-配电型，o-氧化锌避雷器额定电压，o-雷电冲击残压。
避雷器参数讲解(图文)民熔
避雷器参数1.标称电压Un被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
2.额定电压Uc:能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
3.额定放电电流Isn:给保护器施加波形为8/20μs 的标准雷电波冲击10 此时，保护器所耐受的最大冲击电流峋值。
4.最大放电电流 Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
5电压保护等级上升：保护器在下列试验中的最大值：点火电压的1kV/ys斜率；额定放电电流的残余电压。
6响应时间TA：主要反映保护器中特殊保护元件的动作灵敏度和击穿时间。
在一定时间内的变化取决于Du/dt或di/dt的斜率。
7数据传输速率vs：表示每秒传输的比特数，单位为BPS，是数据传输系统中正确选择防雷装置的参考值，防雷装置的数据传输速率取决于系统的传输方式。
8插入损耗AE：在给定频率下插入保护器前后的电压比。
9回波损耗ar：表示保护设备（反射点）反射的前波所占的比例，是直接衡量保护设备是否与系统阻抗兼容的参数。
10最大纵向放电电流：当8/20us波形的标准雷电波对地一次时，保护器能承受的最大冲击电流的峰值。
11最大横向放电电流：在线路间施加波形为8/20μs的标准雷电波一次时，保护器能承受的最大冲击电流的峰值。
12线路阻抗UN为流过线路阻抗的总和。
它通常被称为“系统电阻13峰值放电电流：有两种：额定放电电流LSN和最大放电电流Imax。
13泄漏电流：指在75或80额定电压UN 下流过保护器的直流电流。
从安全运行的角度看，避雷器额定电压的选择还应遵循以下原则：1）避雷器的额定电压应高于安装现场可能出现的工频暂态电压。
在110kV及以上中性点接地系统中，可按上述方法选择。
②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障,这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。
避雷器主要特性及参数选择 图文 民熔
避雷器避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器,方能发挥其应有的防雷保护作用。
1、无间隙金属氧化物避雷器的选择选择的一般要求如下:(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。
(2)、按照被保护的对象确定避雷器的类型。
(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。
(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。
(5)、估算通过避雷器的放电电流幅值,选择避雷器的标称放电电流。
(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。
(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值, 线路放电耐受试验等级及能量吸收能力。
(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。
(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。
(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。
(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。
2.主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器,其Uc可按不低于系统最高相电压选取。
在中性点非直接接地系统，如单相接地故障能在10s以内切除,其Uc 何按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取:10s及以内切除故障U。
2U132h及以上切除故障3~ 10kV 1.0~ 1.1UL, 35~ 66kV Uc2UL至于10s~2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。
避雷器说明书 图文,民熔
金属氧化物避雷器一、概述金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、皀系统中，保护电气设备的绝缘免受过电压的损害。
有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果;它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。
二、使用条件a)适用于户内、外;b) 环境温度40C-+40C;c) 海拔高度不超过3000m (瓷套式不超过1000m);d) 电源频率不小于48Hz、不超过62 Hz .e)长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压;f) 地震烈度8度及以下地区;g)最大风速不超过35m/so三、产品型号说明依据JBIT8459-1996 《避雷器产品型号编制方法》金属氧化物避雷器产品型号说明如下:DL-表示电缆型避雷器(优点:产品采用全密封结构，缩小相间距离，爬.电距离大。
)防污等级: 3-表示II级防污四、选型用户可根据被保护对象选用不同型号的避雷器，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
五、金属氧化物避雷器用途及主要参数1.配电型是用于保护相应电压等级的开关柜、变电压、箱式变、电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏。
1用途及特点带外串联间隙型线路避雷器(以下简称避雷器)与线路绝缘子(串)并联安装使用，特别在雷电活动强烈或降低杆(铁)塔接地电阻困难的线段，可有效降低线路雷击跳闸事故率。
避雷器具有放电分散性小、密封性能好、防爆、耐污、体积小、重量轻、运输及安装方便等优点。
2工作原理因串联间隙的隔离作用，在系统正常运行时，本体基本处于“休息”状态，大部分工频电压由串联间隙承担，由于串联间隙对工频和操作过电压的耐受特性，在工频和操作过电压的作用下，避雷器不动作，只有在雷电过电压的作用下，串联间隙才击穿放电，避雷器动作，限制了雷电过电压从而确保了被保护的线路绝缘子(串)不发生闪络，并在雷电冲击过后，串联间隙可靠切断工频续流，系统恢复正常运行。
氧化锌避雷器交流特性试验方法 图文 民熔
氧化锌避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型氧化锌氧化锌避雷器交流特性是用于测量避雷器在运行时的交流特性，比如，相位角、全电流，阻性电流等，可以有效的检查避雷器的受潮情况，在实际的应用中，用户比较担心带电操作是否存在不安全，我们先看看氧化锌避雷器交流特性试验的接线方法，分为两种，一种是在实验室的测量方法，也就是避雷器拆卸后的测量方法，第二种就是我们所说的在线测量，看接线图：下图是离线状态时的测量接线图：下图是在线状态时的测试接线图：氧化锌避雷器试验方法按照上图所示，接好联线和仪器电源，打开电源，设置好变比值和补偿角，如果不会设置可以看看的使用说明书或者，设置完成后点击测试即可，氧化锌避雷器在线测试仪会自动刷新数据，显示最新的结果，避雷器的绝缘情况我们可以参考全电流和相位差进行鉴别。
避雷器型式及注解 图文 民熔
避雷器避雷器的型式主要有保护间隙型、管型避雷器、阀型避雷器、磁吹避雷器和氧化锌低5-12角盟荣护闻陈避雷器。
随着新材料、新工艺、()雄构(0)楼线一主间雕: 2一罐助间演3一定指:新技术的不断成熟和认知，氧一装保护设备: 3一保护同服化锌避雷器已基本取代了其它类型的避雷器，只保留了保护间隙。
氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌：民熔电气此外各型式避雷器还明了安装地点的海拔高度。
海拔高度低于1000米及以下的为低海拔，反之为高海拔。
对于安装在高海拔地区的避雷器，须适当增加瓷套高度，以提高外绝缘的强度。
因为、随着海拔高度的增加，空气密度、气压和温度都相应地减少，电场中电子平均自由行程增大，电子在两次碰撞间能够集聚起更大的动能(与正常密度相比)，更易引起电离，从而使空气介质的放电电压下降。
如果忽视了海拔高度对放电电压的影响，极可能造成避雷器内部阀片尚未动作前，而过电压则会沿着瓷套外绝缘先行放电。
避雷器细分还可分为有并联电阻，用于中等及大容量变电站的电气设备保护，如FZ型;无并联电阻，用于小容量配电系统的保护，如FS型;有磁吹限流间隙，用于35~500kV变电站的电气设备保护，如FCZ 型;有磁吹限流间隙，工频续流值低，用于旋转电机的保护，如FCD型。
另外根据不同地区的污秽程度，国际电工委员会把污秽等级定为四个级别。
I 级轻度污秽(其盐密为0.03~0.05mg/cm2)、II 级中等污秽(其盐密为0.05~0.10mg/cm2)、皿级重度污秽(O.10~0. 25mg/ cm2)IV级很重度污秽(其盐密大于0.25mg/cm2)。
我国的国家标准，与之相比，多了一一个0级(对强电解质为0~0.03mg/ cm2，对弱电解质为0~0.06mg/cm2)，为无明显污秽地区，为此我国共有五个污秽等级。
避雷器的主要参数 民熔
避雷器参数联合国标称电压：保护系统的标称电压是常数一种计算机系统，该参数指示要SES保护器的类型。
选举是交替电压或CC 电压的实际值。
额定电压Uc：可以长时间施加到保护器的指定端，而不改变保护器的特性和保护作用保护元件最大电压有效值三额定放电电流为N：当8/20米的标准雷波被施加给保护器10倍时，保护装置必须受到保护。
保护器最大冲击电流是右的。
4最大IMAX放电电流：在8/20米标准闪电波单一撞击保护器时，应保护最大IMAX放电电流。
保护器最大冲击电流是右的。
电压保护电平增加：以下测试中保护器的最大值：1千伏/美国的跳跃电压斜率：额定剩余电压。
响应时间TA：保护器中特殊保护元件的操作灵敏度和冲击时间主要取决于DT或DI/DT的斜率。
7 VS数据传输速率：每秒位数，BPS单元，表示数据传输系统中正确选择的防雷装置的参考值，其速率取决于该系统的传输模式。
8 Ae插入损失：在插入保护器之前和之后的电压比，以给定频率。
回声损耗AR：是由保护设备反射的正面波的比例（“反射点”）。
直接称重保护装置是否与系统阻抗兼容？10最大纵向放电电流：当8/20米标准闪电波施加到地面时，保护器能承受的最大冲击电流峰值。
11最大横向放电电流：保护器在将8/20米标准雷电波施加到线路之间时承受的最大冲击电流峰值。
在线阻抗：通过额定电压的保护器的电路阻抗和感应阻抗之和系统阻抗峰值放电电流：额定ISN放电电流和最大IMAXO14放电电流，泄漏电流：从通道保护器直流到联合国75或80额定电压。
气体放电管的主要技术参数：当直流放电电压小于100伏/秒时，放电管开始放电的平均电压被称为直流放电电压。
由于放电分散，直流放电电压是一个值范围。
2脉冲放电电压称为瞬态电压脉冲下的撞击放电电压，该瞬态电压脉冲界定了升高梯度。
放电管的响应时间或响应延迟与电压脉冲升高梯度、不同的高度和不同的脉冲放电电压相关联。
三工作频率公差电流是放电管通过工作频率电流五次的最大电流，因此直流放电电压和管的绝对电阻保持不变。
氧化锌避雷器特性参数及检测电流 图文 民熔
氧化锌避雷器氧化锌避雷器是具有良好保护性能的避雷器。
利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。
这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。
氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌：民熔电气串联是指阀片串成一个圆柱体型，放在瓷套内，顶部和底部用弹簧压紧阀片不能松动(不能偏离圆柱体)。
如果放电容量很大，需要进行双柱或多柱阀片并联使用，并联多柱的阀片必须进行多柱的搭接，使其每柱阀片流过的电流均匀。
多柱阀片的避雷器大部分使用在电压等级较高的系统中，因为在超高压系统中的操作过电压，对绝缘是有危害的，所以需要用无间隙金属氧化物避雷器进行保护。
(炭化硅避雷器不能保护操作过电压，只能保护雷电过电压，因为雷电过电压时间短微秒级，操作过电压是毫秒级，时间长、能量大，磁吹避雷器也可以保护操作过电压。
)无间隙金属氧化物避雷器保护的特点是:系统出现的各种过电压只要超过氧化锌避雷器的起始动作电压(拐点电压是工频参考电压)，避雷器就动作，将雷电冲击或操作冲击的电压幅值限制在设备绝缘耐受的水平氧化锌避雷器的伏安特性曲线氧化锌避雷器阀片的伏安特性曲线氧化锌避雷器特性参数1、持续运行电压(kV) 有效值;2、氧化锌避雷器额定电压(kV)有效值3、雷电冲击残压(kV)峰值;4、工频参考电流(mA)峰值;5、 T频参考电压(kV)有效值;6、1mA直流参考电压(kV)和750 J1mA下的泄漏电流氧化锌避雷器的型号说明氧化锌避雷器试验测量绝缘电阻测量氧化锌避雷器的绝缘电阻，可以初步了解其内部是否受潮，还可以检查低压氧化锌内部熔丝是否断掉，从而及时发现缺陷35千伏及以下2500伏兆欧表阻值不低于10000兆欧35千伏以上5000伏兆欧表阻值不低于30000兆欧二、测量直流1MA时的临界动作电压u1MA主要是检查避雷器阀片是否受潮，确定其动作性能能是否符合要求氧测量中应注意的问题(1 )准确读取U1MA。
避雷器带电测试数据分析 图文 民熔
避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器易造成接触不良，从而导致试验数据波动较大,不能准确进行测量。
另一方面，各方面操作人员操作顺序未配合好，也可能造成数据的偏差,这些因素在试验过程中都应加以避免。
-方面应保证电流电压采样回路接触良好,状态稳定，另一方面各方面人员应随时沟通呼唱,保证操作顺序正常进行。
现场干扰因素。
现场设备空间布局较为复杂,电场干扰因素较多,且无规律性,极易造成在测试中数据不断波动。
对于正常波动和错误操作，操作人员应有一个正确的预判，正常时各项数据波动不大,对于波动较大的测试,应进-步检查原因。
一、避雷器带电测试数据分析下表为XX变电站220kVXX线避雷器B相在2010年雷雨季节前、后两次带电测试数据:由此表可以明显判断出该支避雷器内部可能存在受潮等缺陷，之后的停电预试结果证实了我们的判断，该支避雷器上节.U1mA及0.75U1mA下泄漏电流均不满足规程规定，U1mA较原始值大幅降低、0.75U1mA下泄漏电流大大超过规程规定的50μA。
线路避雷器的型号含义 图文 民熔
线路避雷器型号含义避雷器：氧化锌避雷器简单介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型二、避雷器分类根据结构不同,线路避雷器可分为无间隙线路避雷器和带间隙线路避雷器,其特点分别如下:a)无间隙线路避雷器,无间隙线路避雷器动作时延小,响应快,不存在放电电压的分散性问题:结的相对简陋,安装方便,由于无间隙线路避雷器长期承受工频运行电压,内部电阻片存在老化问题,需要定期检验:由于没有间隙的隔离,一旦发生短路等故障,将影响输电线路的安全运行,对于10kV和35kV配电线路,无间隙线路避雷器结构简陋,体积小,安装方便的特点比较明显,与脱离器配合使用,能在一定程度上解决不能免维护的问题。
线路避雷器主要用于限制雷电过电压,但无间隙线路避雷器没有间隙的隔离,也应具有耐受操作过电压和工频过电压的能力；路避雷器的型号含义，老电工都在看，民熔b)带间隙线路避雷器,对于带间隙线路避雷器,由于间隙的隔离作用,避雷器本体承受的长期工频电压较低,电阻片的老化问题不突出,运行维护工作量小;即使避雷器本体发生故障(如短路),一般也不影响线路的正常运行，同时避雷器本体几乎不承受操作过电压和工频过电压,,仅需考虑雷电过电圧的冲击能量,因而,避雷器本体参考电压可以选取较低值,从而做到体积小、重量轻。
避雷器的参数、民熔
避雷器参数避雷器的参数主要有以下一些: (本人意见直接看最后)主要参数1.标称电压Un:被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
2额定电压Uc:能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
3.额定放电电流lsn:给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
4.最大放电电流Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
5.电压保护级别Up:保护器在下列测试中的最大值:1KV/μs斜率的跳火电压;额定放电电流的残压。
6.响应时间tA:主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化职决于du/dt或di/dt的斜率。
7.数据传输速率Vs:表示在一秒内传输多少比特值，单位: bps; 是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。
8.插入损耗Ae:在给定频率下保护器插入前和插入后的电压比率。
9.回波损耗Ar:表示前沿波在保护设备(反射点)被反射的比例，是直接衡里保护设备同系统阻抗是否兼容的参数。
从安全运行角度，避雷器的额定电压的选择还应遵守如下原则:①氧化锌避雷器的额定电压,应该使它高于其在安装处可能出现的工频暂态电压。
在110kV及以上的中性点接地系统中是可以按上述方法选择的。
②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障，这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。
且氧化锌避雷器与SiC避雷器结构、设计不同(后者是有间隙灭弧，前者没有间隙或者只有隔流间隙)，使得实践中氧化锌避雷器出现热崩溃甚至严重的爆炸事故。
避雷器的参数、作用、结构 图文 民熔
避雷器的参数、作用、原理和结构避雷器避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。
一旦出现不正常电压，避雷器产生作用，起到保护作用。
氧化锌避雷器是在20世纪70年代出现的--种新型避雷器,它具有无间隙、无续流、残压低等优点。
已经成为取代阀型避雷器、磁吹阀式避雷器的新一-代产品，在电力系统广泛使用。
陶瓷绝缘避雷器复合绝缘避雷器避雷器型号意义避雷器的主要性能参数及代表意义避雷器的铭牌意义避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求:避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。
避雷器的伏安型与被保护的电气设备的伏安型要正确配合,即避雷器动作后的残压要比被保护设备通过同样电流时所能耐受的电压低。
避雷器的灭弧电压与安装地点的最高工频电压要正确的配合，使在系统发生- -相接地的故障情况下，避雷器也能可靠地熄灭工频续流电弧，从而避免避雷器发生爆炸。
当过电压超过一-定值时，避雷器产生放电动作，将导线直接或经电阻接地，以限制过电压。
过电压过电压的定义、分类及危害(1) 什么是过电压?在电力系统正常运行时，电气设备的绝缘处于电网的额定电压下，由于雷击、操作、故障或参数配合不当等原因，电力系统中某些部分的电压可能升高，有时会大大超过正常状态下数值，此种电压升高称为过电压。
过电压过电压类型及危害(2)过电压的分类过电压主要分为内部过电压和大气过电压。
内部过电压:由于操作(合闸、拉闸)，事故(接地、短路、断线等)或其他原因，引起电力系统的状态发生突然变化，从一种稳态转变为另-种稳态的过渡过程，这个过程中可能产生对系统有危险的过电压。
这些过电压是系统内部电磁能的振荡和积聚引起的称为内部过电压。
内部过电压可分为工频过电压、操作过电压、谐振过电压。
大气过电压:是由于雷雨季节空中出现雷云时，雷云带有的电荷，对大地及地面上的一些导电物体都有的静电感应，使地面和附近输电线路感应出异种电荷，并由雷云电荷束缚着被感应的异种电荷。
避雷器的分类及结构 (图文)民熔
避雷器的分类及结构避雷器的分类及结构常用避雷器的形式有阀式、管式、保护间限金属氧化物等。
避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型(1)阀式避雷器阀式避雷器主要分为普通阀式避雷器和磁吹阀式避雷器两大类。
普通阀式避雷器有FS和FZ两种系列;磁吹阀式避雷器有FCD和FCZ两种系列。
阀式避雷器型号中的符号含义如下:F-阀式避雷器;（2） S配电（变）功能；Z—电站；Y—线：d—旋转电机；c—带磁吹放电间隙。
阀式避雷器主要由板火花隙和碳化硅电阻（阀片）串联而成。
安装在密封瓷管内，外壳有接线螺栓安装。
避雷器中的碳化硅电阻具有非线性特性。
在正常电压下电阻值很大，当电压过高时电阻值减小。
在正常工频电压下，阀式避雷器的火花隙不会击穿，但在雷电波过电压下会击穿，碳化硅电阻的电阻值变得很小。
巨大的雷电波电流通过电阻顺利地流入地球。
电阻阀片对雷击电流后的工频电压有很大的阻力，因此工频电流被火花隙阻隔，线路恢复正常运行。
避雷器的主要参数、民熔
避雷器参数1额定电压UN：保护系统的额定电压一致。
在信息技术系统中，此参数表示应选择的保护器类型。
表示交流或直流电压的有效值。
2额定电压Uc：在不改变保护器特性和保护动作的情况下，可长时间施加在保护器的指定端保护元件的最大电压有效值。
三。
额定放电电流为n：当8/20μs的标准雷电波向保护器施加10次时，保护装置应受到保护保护器的最大冲击电流是直的。
4最大放电电流Imax：对保护器施加8/20μs的标准雷电波冲击一次时，应保护最大放电电流Imax保护器的最大冲击电流是直的。
5电压保护等级上升：保护器在下列试验中的最大值：1kV/US的跳闸电压斜率：额定电流残压。
6响应时间TA：主要反映保护器中特殊保护元件的动作灵敏度和击穿时间，在一定时间内的变化取决于Du/dt或di/dt 的斜率。
7数据传输速率vs：表示每秒传输的比特数，单位为BPS，是数据传输系统中正确选择防雷装置的参考值，防雷装置的数据传输速率取决于系统的传输方式。
8插入损耗AE：在给定频率下，插入保护器前后的电压之比。
9回波损耗ar：表示保护设备（反射点）反射的前波所占的比例。
直接称重保护装置是否与系统阻抗兼容的参数。
10最大纵向放电电流：一次对地施加波形为8/20μs的标准雷电波时，保护器能承受的最大冲击电流的峰值。
11最大横向放电电流：指在线路间施加波形为8/20μs的标准雷电波一次时，保护器所能承受的最大冲击电流的峰值。
12在线阻抗：指在额定电压UN下流过保护器的回路阻抗和感应电抗之和。
通常称为系统阻抗。
13峰值放电电流：有额定放电电流isn和最大放电电流imaxo14两种，泄漏电流：是指在75或80额定电压UN下流过保护器的直流电流。
气体放电管主要技术参数：1当直流放电电压低于100V/s时，放电管开始放电的平均电压称为直流放电电压。
由于放电的分散性，直流放电电压是一个数值范围。
2脉冲放电电压在规定上升梯度的瞬态电压脉冲作用下，放电管开始放电的电压值称为冲击放电电压。
避雷器电气特性 图文 民熔
避雷器电气特性避雷器：氧化锌避雷器简单介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型1．额定电压我国习惯把安装避雷器的系统额定电压称为避雷器的额定电压，但根据国际电工委员会(IEC)和很多国家的术语规定，避雷器的额定电压是指避雷器两端允许施加的高工频电压有效值，相当于下面所述的灭弧电压。
为了与国际通用术语取得一致，现在趋向于把前者称为系统额定电压，而把后者称为避雷器额定电压。
2避雷器灭弧电压是指在避雷器能可靠地熄灭工频连续电流电弧的条件下，允许加入避雷器的高工频电压。
灭弧电压应大于避雷器工作母线上可能出现的高工频电压，否则避雷器可能因不能灭弧而爆炸。
这种高工频电压不仅可以根据正常运行时的相电压来考虑，而且当单相接地时，非故障相电压升高时，该相避雷器此时动作时，应予以考虑。
因此，当单相接地时，非故障相的电压上升将变成高工频电压，避雷器的灭弧电压应高于该值。
当发生单相接地故障时，中性点直接接地系统的非故障相电压可达到工作线电压的80%，中性点不接地系统和消弧线圈接地系统的非故障相电压分别为工作线电压的110%和100%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷器型号及参数
Y10W2-200/520Y:表示氧化锌避雷器
10:标称放电电流
W:表示无间隙
2:表示设计序号
200:避雷器的额定电压
520:在标称放电电流下的最大残压
氧化锌避雷器主要用于电力系统保护电气设备免受雷电过电压和操作过电压的危害，具有反应灵敏，伏安特性平坦、残压低、运行可靠等优点。
产品各项技术能符合国标GB1103-2000《交流无间隙金属氧化物避雷器》的有关规定。
二、产品结构避雷器由主体元件，绝缘底座和接线板等组成，产品内部采用氧化锌非线性电阻片为主要元件。
避雷器的主体元件是密封的，出厂时
用氢质谱检漏仪逐个进行密封检查，避雷器带有压力释放装置，当产品在异常情况下而使内部压力升高时，能及时释放内部压力,避免瓷套爆炸。
无放电间隙，消除了放电时延,提高了保护性能，有防爆炸保护装置,密封结构合理，保证密封可靠。
产品标准:
GB11032- -2000《交流无间隙金属氧化物避雷器》正常使用条件:适用于户内外，环境温度不高于+40C，不低于-40°C;海拔高度不超过1000m;系统的额定频率48-62Hz;长期施加在避雷器两端间的工频电压，不得超过避雷器的持续运行电压。
