曲柄摇杆机构

通过对牛头刨床的运动分析和工作任务实施，掌握平面四杆机构、间歇运动机构、螺旋机构的运动规律与应用。
辽宁石化职业技术学院
1
目录
1 工作任务
进入
2 工作任务分析
进入
3 相关知识
进入
4 任务实施
进入
பைடு நூலகம்
5 自主训练
进入
辽宁石化职业技术学院
2
学习情境3.1 认知牛头刨床刨削运动
返回目录页
工作任务
图3-1为牛头刨床外形图，观看牛头刨床的运动，分析刨削运动的形成和运动特点，绘制牛头刨床横向进给运动机构的机构运动简图。
辽宁石化职业技术学院
11
【相关知识】三、铰链四杆机构三种类型的判别方法返回目录页
1．若铰链四杆机构中最短杆件与最长杆件长度之和小于或等于其余两杆件长度之和时，则：
（1）取最短杆为连架杆，则构成曲柄连杆机构，如图3-10(a)所示。
(a) 图3-10 铰链四杆机构
辽宁石化职业技术学院
12
【相关知识】三、铰链四杆机构三种类型的判别方法返回目录页
图3-1 牛头刨床实物图
辽宁石化职业技术学院
3
学习情境3.1 认知牛头刨床刨削运动
任务分析
返回目录页
图3-2 滑枕的往复运动机构
图3-3横向进给运动机构
牛头刨床工作时，有两个运动，一是滑枕作往复直线切削运动，另一个是工作台作横向进给运动，如图3-2和图3-3所示。进一步观察，滑枕往复直线运动由机构中销盘、连杆、摇杆和床身四个构件通过铰链连接成的往复运动机构（导杆机构）完成；工作台作横向进给运动由圆盘、销子、连杆、棘爪与机架组成的横向进给运动机构（曲柄连杆机构）完成。

曲柄摇杆机构PPT课件

应用：
要求机构在工作时，连杆BC上悬挂重物的吊钩滑轮中心点E的轨迹近似为一水平直线。以避免被吊运的重物作不必要的上下起伏，引起附加动载荷。
鹤式起重机
连杆
2021/3/7
CHENLI
32
（4）综合功能
上连杆 O3
下连杆
O1
D1 上剪刀 D2 下剪刀
O4 O2
2021/3/7
CHENLI
鹤式起重机汽车前轮转向机构12平面四杆机构的演化121转动副转化成移动副对心曲柄滑块机构偏置曲柄滑块机构122取不同构件为机架可以证明低副运动链中取不同构件为机架各构件间的相对运动关系不变整周转动副双摇杆机构03600360360双曲柄机构0360036003600360自卸汽车卸料机构定块机构124扩大转动副的尺寸偏心轮机构曲柄摇块机构123变换构件形态牛头刨床21平面连杆机构的运动特性22平面连杆机构的传力特性22平面连杆机构的工作特性21平面连杆机构的运动特性211转动副为整转副的条件在铰链四杆机构中如果某个转动副能成为整转副则它所连接的两个构件中必有一个为最短杆且四个构件的长度满足杆长之和条件最短杆与最长杆长度之和小于或等于其余两杆长度之和
1
A
4
C
3
D
C
3 2
B
1
A
4
D
B
2
C3
1
A
4
2021/3/7
CHENLI
B
2
1
A4
C
3
8
B
2
C3
1
A
4
偏置曲柄滑块机构
B
1
2 C3
A
4
对心曲柄滑块机构

曲柄摇杆机构知识点

曲柄摇杆机构知识点曲柄摇杆机构是一种常见的机械装置，广泛应用于各个领域，包括机械工程、机器人学、汽车工业等。

它是一种能够将旋转运动转换为直线运动的装置，通过曲柄和摇杆的组合，可以实现复杂的运动转换和力传递。

下面，我将按照从简到繁的方式，以深度和广度的角度，为您解析曲柄摇杆机构的知识点。

我们来介绍曲柄摇杆机构的基本原理。

曲柄摇杆机构由曲柄、连杆和摇杆组成。

曲柄是一个直径较大的圆环，通过一个轴连接到引擎或驱动装置上。

连杆是一根长条形物体，一端固定在曲柄上，另一端与摇杆相连接。

摇杆是一个平衡杠杆，通过连接连杆和其他装置，实现运动的转换。

曲柄的旋转运动使连杆带动摇杆进行上下或前后运动，从而实现机械装置的工作。

我们来探讨曲柄摇杆机构的应用领域。

曲柄摇杆机构广泛应用于发动机、轧钢机、摇杆门窗等行业。

在发动机中，曲柄摇杆机构将往复运动转换为旋转运动，从而驱动汽缸工作，实现发动机的动力输出。

在轧钢机中，曲柄摇杆机构将电动机的旋转运动转换为辊轴的上下运动，从而实现对钢材的压制和成形。

在摇杆门窗中，曲柄摇杆机构将手动操作转换为门窗的开启和关闭动作，使门窗的使用更加方便。

我们来讨论曲柄摇杆机构的优点和发展趋势。

曲柄摇杆机构具有结构简单、操作灵活、功耗低等优点，适用于各种机械装置的需要。

随着工业自动化的推进，曲柄摇杆机构也在不断发展，越来越多的电动机和驱动装置采用曲柄摇杆机构进行动力传递和运动转换。

随着科技的进步，曲柄摇杆机构还与传感器、控制系统等技术相结合，实现更精确的运动控制和数据反馈，为机械装置的智能化发展提供了新的可能性。

曲柄摇杆机构是一种重要的机械装置，通过将旋转运动转换为直线运动，实现了复杂的运动转换和力传递。

它在各个行业都有广泛的应用，具有广阔的发展前景。

在未来，随着科技的不断进步，曲柄摇杆机构将更好地结合传感器和控制技术，实现更高效、精确和智能的运动控制，为机械装置的发展带来新的机遇和挑战。

对于我个人而言，通过深入了解曲柄摇杆机构的原理和应用，我对机械装置和工程技术有了更深刻的理解和认识，也对未来科技发展有了更广阔的想象和期待。

曲柄摇杆机构

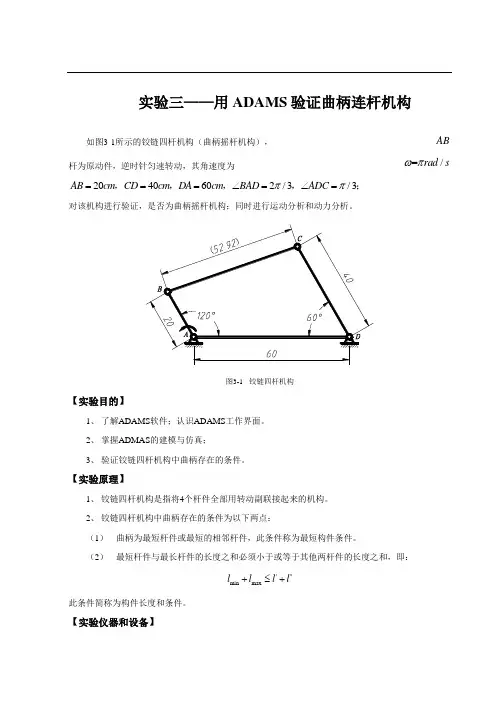

实验三——用ADAMS 验证曲柄连杆机构如图3-1所示的铰链四杆机构（曲柄摇杆机构），AB 杆为原动件，逆时针匀速转动，其角速度为=/rad s ωπ2040602/3/3AB cm CD cm DA cm BAD ADC ππ===∠=∠=，，，，；对该机构进行验证，是否为曲柄摇杆机构；同时进行运动分析和动力分析。

图3-1 铰链四杆机构【实验目的】1、了解ADAMS 软件；认识ADAMS 工作界面。

2、掌握ADMAS 的建模与仿真；3、验证铰链四杆机构中曲柄存在的条件。

【实验原理】1、铰链四杆机构是指将4个杆件全部用转动副联接起来的机构。

2、铰链四杆机构中曲柄存在的条件为以下两点：（1）曲柄为最短杆件或最短的相邻杆件，此条件称为最短构件条件。

（2）最短杆件与最长杆件的长度之和必须小于或等于其他两杆件的长度之和，即：'''min max l l l l +≤+此条件简称为构件长度和条件。

【实验仪器和设备】1、计算机。

2、机械系统动力学分析软件ADAMS 2013。

3、《机械设计基础》教材；实验指导书；实验报告。

【实验步骤】1、启动ADAMS。

双击桌面上ADAMS/View的快捷图标“”，打开ADAMS/View。

在欢迎对话框如图3-2中选择“新建模型”（Create a new model），弹出如图3-3所示“创建新模型”（Create a new model）对话框。

图3-2 欢迎对话框图3-3 “创建新模型”对话框在“模型名称”（Modelname）栏中输入：sparkplug；在“重力（Gravity）”栏中选择“正常重力（-全局Y轴）”；在“单位（Units）”栏中选择“MMKS –mm，kg，N，s，deg”；在“工作路径”栏中选择“C:\sparkplug”。

2、设置工作环境。

2.1 对于这个模型，网格间距需要设置成更高的精度以满足要求。

在ADAMS/View菜单栏中，选择设置（Setting）下拉菜单中的工作网格（Working Grid）命令。

84曲柄摇杆机构。曲柄OA长r以匀角速度绕O轴转动其【精选PPT】

机构的传动比
3
机构的传动比是曲柄与摇杆的角速度之比。
机构的动态响应
机构的固有频率
01
机构的固有频率是机构振动的关键参数之一。
机构的阻尼比
02

机构的阻尼比是机构阻尼与临界阻尼之比。
机构的稳定性
03
机构的稳定性是机构在受到外力作用时保持稳定的能力。
05
曲柄摇杆机构的优化设计
机构的尺寸优化
总结词
通过调整机构中各零部件的尺寸参数，以实现机构整体结构紧凑、运动平稳、受力均衡、刚度高等目标。
84曲柄摇杆机构
目录
• 曲柄摇杆机构概述 • 曲柄摇杆机构的基本结构 • 曲柄摇杆机构的运动学分析 • 曲柄摇杆机构的动力学分析 • 曲柄摇杆机构的优化设计 • 曲柄摇杆机构的实例分析
01
曲柄摇杆机构概述
定义与特点
定义：曲柄摇杆机构是一种具有曲柄和摇杆的平面连杆机构，由曲柄、连杆和摇杆组成。
04
曲柄摇杆机构的动力学分析
机构的受力分析
曲柄受到的力
曲柄受到旋转惯性力、外部施加的扭矩和摩擦力的作用。
摇杆受到的力
摇杆受到摆动惯性力、外部施加的扭矩和摩擦力的作用。
连杆受到的力
连杆受到拉伸、压缩和弯曲等作用力。
机构的运动分析
1 2
曲柄的角速度
曲柄的角速度是机构运动的关键参数之一。
摇杆的摆角
摇杆的摆角是机构运动的关键参数之一。
摇杆的摆动
定义
摇杆的摆动指的是摇杆在固定点附近以一定角度摆动的运动。
描述
在曲柄摇杆机构中，当曲柄匀速转动时，通过连杆和摇杆的连接，摇杆会产生摆动。这种摆动可以用来推动物体或改变物体的位置。

1.曲柄摇杆机构

手摇唧筒
一、平面连杆机构
平面四杆机构有曲柄的条件
B
b
C
aA d
c
D
（若1能绕A整周相对转动，则存在两个特殊位置）
a+d≤b+c
(1)
b<c+d-a即a+b≤c+d
(2)
c<b+d-a即a+c≤b+d
(3)
一、平面连杆机构
(1)+(2)得2a+b+d≤2c+b+d即a≤c (1)+(3)得 a≤b (2)+(3)得 a≤d
插床六杆机构
机车车轮平行四边形机构
一、平面连杆机构
一、平面连杆机构
平行四边形机构有以下三个运动特点:
（1）两曲柄转速相等
机车车轮联动机构。
（2）连杆始终与机架平行
天平机构、所示的摄影车升降机构。
机车车轮联动机构
天平机构
摄影车升降机构
一、平面连杆机构
（3）运动的不确定性为了克服运动的不确定性，可以对从动曲柄施加外力，或利用飞轮及构件本身的惯性作用。也可以采用辅助曲柄等措施解决。
B2
CC1 DD
当曲柄以ω逆时针转过180°+θ时，摇杆从C1D位置摆到C2D。所花时间为t1 , 平均速度为V1,那么有：
t1(18 0)/V1C1C2 t1 C 1C2/1 ( 80)
一、平面连杆机构
当曲柄以ω继续转过180°-θ时，摇杆从C2D,置摆到C1D，所花时间为t2 ,平均速度为V2 ,那么有：
取最短构件为机架 ——双曲柄机构
取最短构件任一相邻构件为机架 ——曲柄摇杆机构

《曲柄摇杆机构》运动特性说课

达到的教学目标。
教学内容与方法
02
详细阐述了课程的教学内容、教学方法以及教学手段，包括理
论讲解、案例分析、实验操作等。
教学效果与评估
03
对本次课程的教学效果进行了总结，介绍了学生的反馈情况以
及评估结果。
学生在本课程中应掌握的核心知识点和技能点
曲柄摇杆机构的基本概念和原理
学生应掌握曲柄摇杆机构的基本定义、组成要素以及工作原理。
柔性多体动力学模型
考虑机构的弹性变形和摩擦，采用柔性多体动力学方法建立更精确的动力学模型。
混合动力学模型
结合刚体动力学和柔性多体动力学的优点，建立既能反映机构整体运动又能考虑局部变形的混合动力学模型。
动力学参数计算
01
02
03
质量矩阵计算
根据机构的三维模型和材料属性，计算各构件的质量矩阵。
Part
02
曲柄摇杆机构基本概念
定义及组成
定义
曲柄摇杆机构是一种将连续旋转运动转换为往复摆动或直线运动的机械装置。
组成
主要由曲柄、连杆、摇杆等构件组成。其中，曲柄作为主动件，通过连杆带动摇杆进行摆动或直线运动。
工作原理与运动特点
工作原理
当曲柄绕固定点作连续旋转运动时，通过连杆的传递，使摇杆产生往复摆动或直线运动。
根据机构动力学原理，建立加速度方程，求解各构件的瞬时加速
度。
加速度特性分析
通过加速度方程，分析机构在不同位置时的加速度特性，如加速度波动、加速度峰值等。同时，探讨加速度对机构运动性能的影
响。
Part
04
动力学特性探讨
动力学模型建立
刚体动力学模型
将曲柄摇杆机构视为刚体系统，忽略变形和摩擦，建立基于牛顿欧拉方程的动力学模型。

曲柄摇杆机构名词解释

曲柄摇杆机构名词解释1. 什么是曲柄摇杆机构？曲柄摇杆机构是一种常见的机械传动装置，用于将旋转运动转换为直线运动或者将直线运动转换为旋转运动。

它由曲柄、摇杆和连杆组成。

2. 曲柄曲柄是曲线形状的轴，它通常被安装在一个旋转轴上。

曲柄的一端与旋转轴连接，另一端则通过连杆与摇杆相连。

当旋转轴旋转时，曲柄就会带动摇杆和连杆做相应的运动。

3. 摇杆摇杆是一个具有固定中心点的刚性杆件，它可以绕着中心点进行旋转。

摇杆的一端与连杆相连，另一端则可以用来传递力量或者控制其他装置。

通过改变中心点和长度，可以调整摇杆的运动特性。

4. 连杆连杆是连接曲柄与摇杆的关键部件，它通常是一个刚性的直线导向元件。

连杆有时也被称为“连接杆”或“连杆杆件”。

它的作用是将曲柄的旋转运动转换为摇杆的直线运动，或者将摇杆的直线运动转换为曲柄的旋转运动。

5. 曲柄摇杆机构的工作原理曲柄摇杆机构的工作原理基于连杆机构和曲线运动的特性。

当曲柄绕旋转轴旋转时，连杆会带动摇杆做直线运动。

具体来说，当曲柄处于水平位置时，连杆与摇杆呈直线状，并且摇杆处于最低点。

随着曲柄的旋转，连杆开始向上运动，同时带动摇杆沿着一个特定的轨迹做上下振动。

当曲柄继续旋转至垂直位置时，连杆达到最高点，并且摇杆处于最高点。

在曲柄继续旋转过程中，连杆再次向下移动并带动摇杆做相应的振动。

通过调整连杆和摇杆的长度以及中心点位置，可以改变曲柄摇杆机构的输出特性，如振幅、周期等。

6. 曲柄摇杆机构的应用曲柄摇杆机构广泛应用于各种机械装置中，包括发动机、泵、压缩机、内燃机等。

它们可以用于转换旋转运动和直线运动之间的能量和力量传递。

在发动机中，曲柄摇杆机构被用来将活塞的往复运动转换为曲轴的旋转运动，从而驱动汽车或者其他设备。

在泵和压缩机中，曲柄摇杆机构被用来增加或减少压力，并实现液体或气体的输送。

曲柄摇杆机构还常见于一些玩具、模型和工艺品中，用于制造有趣的动态效果。

7. 曲柄摇杆机构的优点和局限性优点：•简单可靠：曲柄摇杆机构由少量的部件组成，结构简单且可靠性高。

第二章-曲柄摇杆机构、四杆机构设计

由于传动角γ在简图中非常直观，所以平面连杆机构习惯于用传动角γ来表示机构的传动性能。机构工作时，其传动角是作周期变化的。
1 为保证机构的传力性能良好，
应使最小传动角γmin≥ 。一般许用值 =40°～50°。
重载大功率时取大值。
曲柄摇杆机构中，最小传动角γmin 总是发生于曲柄与机架共线和重叠共线的两位置之一，如图所示。 (具体证明见P30页)
急回运动特性可用行程速度变化系数（也称行程速比系数）K 表示。
v2
C1C2/t2
t1
1
180°＋θ
K＝──＝────＝──＝──＝───── （2-1）
v1
C1C2/t1
t2
2
180°－θ
θ ──摇杆处于两极限
位置时，对应的曲
柄所夹的锐角，称
为极位夹角。
K 值越大，急回特性愈明显。一般机械中，1≤K≤2。
l1＋l4≤l2＋l3
（2-4）
l1＋l3≤l2＋l4
（2-5）
l1＋l2≤l4＋l3
（2-6）
l1 ≤ l2 l1 ≤ l4 即杆１最短。 l1 ≤ l3
由此可得铰链四杆机构有整转副的条件是：
(1) 整转副是由最短杆与其邻边组成的;
(1) 整转副是由最短杆与其邻边组成的; (2) 最短杆与最长杆长度之和，应小于或等于其余两杆长度之和。
二、导杆机构
导杆机构是改变曲柄滑块机构中的固定构件而演化来的。如图a 所示的曲柄滑块机构，若改取杆1为固定构件，即得图b 所示导杆机构。杆4 称为导杆。滑块３相对导杆滑动并一起绕Ａ点转动。通常取杆２为原动件。
导杆机构的的特点：
传动角始终等于90°。具有很好的传力性能，故常用于牛头刨床、插床和回转式油泵之中。验法源自作图法直观，解析法精确，实验法简便。

曲柄摇杆机构判定条件

曲柄摇杆机构判定条件
曲柄摇杆机构是一种常见的机械结构，被广泛应用于各种设备中。

曲柄摇杆机构在机械运动中担任重要角色，因此如何正确地判定其运动状态也就显得尤为重要。

判定曲柄摇杆机构的运动状态需要考虑以下几个方面。

第一，需要考虑机构的连枷杆。

连枷杆的长度、连接位置、中间卡板等因素都会影响曲柄摇杆机构的运动状态。

因此，我们在判定机构状态之前需要了解所有连枷杆的详细参数。

第二，考虑曲柄的角速度。

只有机构内外曲柄角速度相等，彼此连接的连杆才能运动。

因此，我们要确保不同杆之间的转速匹配。

第三，考虑连枷杆间的夹角。

在一定情况下，曲柄摇杆机构的各个连杆夹角需要满足特定条件。

必要时，需要调整各个杆件的长度及位置以满足夹角的限制。

第四，需要考虑机构的因素。

某些机构在运动状态下应注意他们的杆件是不是发生弯曲。

此外，转轴的自由支承约束也会影响机构的运动状态。

最后，我们需要考虑判定曲柄摇杆机构状态的方法。

这需要一定的技术和经验，并且这些方法都是基于海量数据和复杂演算法的。

因此，我们可以使用计算机辅助检测和验证。

在确认某个曲柄摇杆机构状态之前，最好将相关数据输入计算机进行分析和验证，以免判断出错和
数据偏差。

总之，正确地判定曲柄摇杆机构在运动状态下需要考虑多个因素。

通过了解之前提到的几个主要的因素，我们可以更好地理解曲柄摇杆机构，更好地进行状态判定。

科学的检测方法和技术也是不可或缺的。

只有当这些基本原则和技术正确地被使用时，我们才能在曲柄摇杆机构的设计、制造和使用方面取得最佳效果。

曲柄摇杆机构计算公式

曲柄摇杆机构计算公式
曲柄摇杆机构是一种常见的机械传动机构，用于将旋转运动转换为往复运动。

在设计和分析曲柄摇杆机构时，需要使用一些计算公式。

以下是常用的曲柄摇杆机构计算公式：
1. 曲柄转角公式
曲柄转角是指曲柄轴线与水平面之间的夹角，用θ表示。

曲柄转角的大小与摇杆运动的范围有关。

曲柄转角公式如下：θ = arctan (l*sinφ / (r-l*cosφ))
其中，l表示连杆长度，r表示曲柄半径，φ表示摇杆偏角（摇杆与曲柄轴线的夹角）。

2. 摇杆长度公式
摇杆长度是指摇杆的长度，用l表示。

摇杆长度公式如下：
l = sqrt((x1-x2)^2 + (y1-y2)^2)
其中，(x1, y1)表示摇杆连接点的坐标，(x2, y2)表示曲柄连接点的坐标。

3. 连杆角速度公式
连杆角速度是指连杆的角速度，用ω表示。

连杆角速度公式如下：
ω = (2πn) / 60
其中，n表示转速，单位为转/分。

4. 连杆角加速度公式
连杆角加速度是指连杆的角加速度，用α表示。

连杆角加速度公式如下：
α = (4π^2n^2) / 60
其中，n表示转速，单位为转/分。

以上是曲柄摇杆机构常用的计算公式，对于机构的设计和分析具有重要的指导意义。

机械基础曲柄摇杆机构

C2
C
C1
D
B
A
曲柄AB－整周回转摇杆CD－往复摆动
曲柄摇杆机构
C C1 A
[Esc]结束播放
C2
D
B 曲柄AB－整周回转
摇杆CD－往复摆动
曲柄摇杆机构
[Esc]结束播放
C2 C
C1
A
D
B 曲柄AB－整周回转
摇杆CD－往复摆动
曲柄摇杆机构
[Esc]结束播放
C C2
C1
A
D
B
曲柄AB－整周回转摇杆CD－往复摆动
曲柄摇杆机构
B C1
A
[Esc]结束播放
C2
D
曲柄AB－整周回转摇杆CD－往复摆动
曲柄摇杆机构
B C1
A
[Esc]结束播放
C C2
D
曲柄AB－整周回转摇杆CD－往复摆动
曲柄摇杆机构B C1A[E Nhomakorabeac]结束播放
C2 C
D
曲柄AB－整周回转摇杆CD－往复摆动
曲柄摇杆机构
B A
C C1
[Esc]结束播放
C2
D
曲柄AB－整周回转摇杆CD－往复摆动
曲柄摇杆机构
[Esc]结束播放

1.曲柄摇杆机构

曲柄滑块机构（偏距e）对心曲柄滑块机构， e=0 滑块运动线与曲柄回转中心共线
偏置曲柄滑块机构，e≠0 滑块运动线与曲柄回转中心不共线
特点：曲柄等速回转，滑块具有急回特性。
应用：活塞式内燃机，空气压缩
机，冲床等。
一、平面连杆机构
一、平面连杆机构
演化2——扩大转动副
偏心轮的演化过程
B 1 A
2 4
二、凸轮机构
凸轮廓线设计
设计方法：作图法，解析法已知 γ0,e,S ,ω 转向。作图法设计凸轮轮廓
反转法原理
1
2
3
4
O
r0
5
6 7 8
二、凸轮机构
二、凸轮机构
连杆机构和凸轮机构对比：
平面连杆机构虽然应用广泛，但它只能近似地实现给定的运动规律，且设计比较复杂。当从动件须精确地按预定运动规律尤其是复杂运动规律工作时，则常采用凸轮机构。
二、凸轮机构
分类
1. 按凸轮的形状分：盘形、移动、圆柱
2. 按从动杆运动形式分: 移动（直动）、摆动
3. 按从动杆形状分：尖顶、滚子、平底
二、凸轮机构
盘形凸轮
二、凸轮机构
移动凸轮
二、凸轮机构
圆柱凸轮
二、凸轮机构
基本术语
1、基圆：凸轮轮廓上最小向径 r0为半径的圆
2、推程及推程运动角dt，行程：h(最大位移)
3、远休止角ds
4、回程及回程运动角dh
5、近休止角ds’ 6、偏距e，偏距圆
B' e
h
A
t
B
r0 O
B1 s
s'
h C1 C
插床六杆机构
机车车轮平行四边形机构

曲柄摇杆机构工作原理

曲柄摇杆机构工作原理
在压缩段中，曲柄以一定的角速度旋转，把动力传递给连杆，连杆通过滑块的滑动将动力传递给其他部件。

在这个过程中，连杆和滑块形成一个平行四边形，滑块沿着固定轨迹运动。

在过渡段中，曲柄的角度发生变化，但是滑块的速度保持不变，曲柄的角速度和连杆长度的变化导致滑块运动轨迹的改变。

这种情况下，滑块的速度一般不等于零，因此在实际应用中要考虑阻尼和摩擦等因素。

在伸长段中，曲柄继续旋转，滑块停止运动，连杆开始伸长。

在这个阶段，连杆的长度是逐渐增加的，直到曲柄继续旋转到下一个压缩段。

曲柄摇杆机构可以实现将旋转运动转化为直线运动，也可以实现将直线运动转化为旋转运动。

在实际应用中，它广泛应用于各种机械传动装置中，如发动机、压力机、液压机等。

它不仅具有简单、可靠的特点，还可以通过调整曲柄杆和连杆长度的比例来控制输出的运动幅度和速度，非常灵活。

总结起来，曲柄摇杆机构的工作原理是通过曲柄和摇杆的相互配合，将旋转运动转化为直线运动或者是将直线运动转化为旋转运动。

它是一种简单、可靠、高效的机械传动装置，广泛应用于各种机械设备中。

曲柄摇杆机构的实例

曲柄摇杆机构的实例
曲柄摇杆机构是机械工程领域常用的机构之一，也是曲轴的核心部件。

它是由曲柄、摇杆和连杆组成，常用于引擎、压缩机、泵和挖掘机等设备中，起着转换往复运动和旋转运动的重要作用。

在曲柄摇杆机构中，曲柄是旋转部件，摇杆是往复运动部件，而连杆连接着曲柄与摇杆，起着相互转换运动的作用。

曲柄摇杆机构的应用广泛，主要有以下几个方面。

首先，曲柄摇杆机构在汽车引擎中发挥着至关重要的作用。

它可以将汽缸内的往复运动转化为扭矩输出，推动车辆运动，是车辆发动机的核心部件。

其次，在气动设备中，曲柄摇杆机构也发挥着不可替代的作用。

例如空气压缩机中的曲柄摇杆机构，可以将连续稳定的旋转运动转换为带有一定振幅的往复运动，在气缸中实现气体的压缩和排放。

此外，曲柄摇杆机构还可以被应用在液压泵、挖掘机等机械设备中。

它可以将小幅度的手动摇动转换为更大的往复运动，从而达到一定的工作效果。

最后，对于机械工程师来说，熟练掌握曲柄摇杆机构的原理和设计方法是非常重要的。

它不仅涉及到机械系统的设计和优化，还与机械动力学、材料力学等相关知识密切相关。

总之，曲柄摇杆机构是机械工程领域中不可或缺的机构之一，它的应用范围广泛、性能稳定，为实现机械运动的转换和控制奠定了重要的基础。

对于从事机械设计和制造相关工作的人士来说，了解曲柄摇杆机构的原理和应用是十分必要的。
