电阻器的分类与识别27页PPT
合集下载
电阻器的命名与识别
电阻器件的命名方法
R
T 10 0.25 3K3 1
偏差
RHC
20
75G0
M
允许误差 标称阻值 尺寸 主称
标称阻值 额定功率 分类 导体材料 主称
一般电阻
贴片电阻
电阻器件的命名方法
主 称 符号 定义 R 电阻器 W 电位器
导体 符号 T H J Y S N I X
材料 定义 碳膜 合成膜 金属膜 金属氧化膜 有机实芯 无机实芯 玻璃釉膜 线绕 符号 C X L J G T
色标法
色环电阻颜色和数字一一对应关系
2
5
9
8
6
0
7
1
3
4
颜 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 色 数 0 1 2 3 4 5 6 7 8 9 字
金、银两个颜色要特别记忆
色标法
色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注 在它的外表面上。色标电阻（色环电阻）器常见四色环、五色环两种标法。
分 定义 超小型 小型 测量 精密 高功率 可调
类 符号 1.2 3 4.5 7 8 10 11 12
定义 普通 超高频 高阻 精密 高压 卧式 立式 无感式
实物电阻
实物电阻
直标法
在电阻器表面用阿拉伯数字பைடு நூலகம்单位符号直接标出。 如：RX20-100-510Ω -1等。
文字符号法
用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允 许误差等级等。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数 阻值和第二位小数阻值。 如：6R2表示6.2Ω；3K6表示3.6KΩ等。
?
允许误差 标称值有效数字后0的个数 标称值第二位有效数字 标称值第一位有效数字
R
T 10 0.25 3K3 1
偏差
RHC
20
75G0
M
允许误差 标称阻值 尺寸 主称
标称阻值 额定功率 分类 导体材料 主称
一般电阻
贴片电阻
电阻器件的命名方法
主 称 符号 定义 R 电阻器 W 电位器
导体 符号 T H J Y S N I X
材料 定义 碳膜 合成膜 金属膜 金属氧化膜 有机实芯 无机实芯 玻璃釉膜 线绕 符号 C X L J G T
色标法
色环电阻颜色和数字一一对应关系
2
5
9
8
6
0
7
1
3
4
颜 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 色 数 0 1 2 3 4 5 6 7 8 9 字
金、银两个颜色要特别记忆
色标法
色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注 在它的外表面上。色标电阻（色环电阻）器常见四色环、五色环两种标法。
分 定义 超小型 小型 测量 精密 高功率 可调
类 符号 1.2 3 4.5 7 8 10 11 12
定义 普通 超高频 高阻 精密 高压 卧式 立式 无感式
实物电阻
实物电阻
直标法
在电阻器表面用阿拉伯数字பைடு நூலகம்单位符号直接标出。 如：RX20-100-510Ω -1等。
文字符号法
用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允 许误差等级等。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数 阻值和第二位小数阻值。 如：6R2表示6.2Ω；3K6表示3.6KΩ等。
?
允许误差 标称值有效数字后0的个数 标称值第二位有效数字 标称值第一位有效数字
电阻第共35张PPT)
性能参数解析
01
02
03
04
电阻值
电阻器的基本性能参数，表示 电阻器对电流的阻碍作用大小
。
精度
电阻器实际阻值与标称阻值之 间的偏差程度，精度越高，偏
差越小。
额定功率
电阻器能够长期连续工作而不 损坏的最大功率。
温度系数
表示电阻值随温度变化的程度 ，对于精密电阻器而言，温度
系数是一个重要指标。
选型依据及注意事项
节能减排要求
电阻器厂商需要关注产品在使用过程中的能耗和 排放问题，积极研发低能耗、低排放的电阻器产 品。
绿色制造趋势
绿色制造将成为电阻器产业的发展趋势，包括采 用环保工艺、减少废弃物排放等方面。
未来发展趋势判断
01
市场规模扩大
随着全球经济的复苏和新兴市场的崛起，电阻器市场规模有望进一步扩
大。
02
竞争格局变化
考虑电阻器的散热问题
对于大功率电阻器，应采取散热措施，如安装散热器或风扇等。
提高电路的稳定性和可靠性
通过合理布局和走线、采用高质量的元件和焊接工艺等措施，提高电 路的稳定性和可靠性。
实现电路的功能和性能优化
根据实际需求对电路进行功能和性能优化，如采用并联电阻器提高电 路的总电流承载能力、采用分压电路实现精确的电压调节等。
01
02
03
04
根据电路要求选择合适 的电阻值和精度。
考虑电阻器的额定功率， 确保其在电路中不会因 过热而损坏。
根据工作环境选择具有 合适温度系数的电阻器。
注意电阻器的尺寸和封 装形式，以便于在电路 板上安装和布线。
实际应用案例分析
案例一
某放大电路中，通过选用 高精度、低温漂的电阻器， 有效提高了放大电路的性 能和稳定性。
电阻的识别与检测ppt课件
编辑版pppt
（4）用一块黑布或黑纸片将光敏电阻器的透光窗口 遮住，使其处于完全黑暗的状态下。测试其此时的电 阻值。测出的阻值即为光敏电阻器的暗电阻，读数通 常为MΩ数量级，此值越大说明光敏电阻性能越好。 若此值很小甚至趋于零或与一般光照条件下的阻值接 近，说明该光敏电阻器已损坏，不能再继续使用。
编辑版pppt
2．NTC热敏电阻器 NTC是英文Negative Temperature Coefficient的缩写。 其含义为负温度系数。NTC热敏电阻器是一种以过 渡金属氧化物为主要原材料，采用电子陶瓷工艺制 成的热敏陶瓷组件。
编辑版pppt
1.4.2 光敏电阻器 光敏电阻器又称光导管、光电导探测器；是利用半导 体的光电导效应制成的一种电阻值随入射光的强弱而 改变的电阻器，入射光强，电阻减小，入射光弱，电 阻增大。 还有另一种入射光弱，电阻减小，入射光强，电阻增 大。
注标称阻值。
光敏电阻器具有电阻
值随入射光线的强弱
发生变化的特性，在
使用万用表对光敏电
阻器进行检测时，要
将万用表调至较大量
程，如“R×1k”或
“R×1M”挡。
（2）进行零欧姆校正
（指针调零）。
编辑版pppt
（3）先将光敏电阻器放在一般光照条件下进行检测， 把指针式万用表的黑、红表笔分别搭在光敏电阻器两 端的引脚上，观察此时万用表的读数，若可以测得一 个固定的电阻值，说明光敏电阻器工作正常，可以使 用。若测得的电阻值趋于零或无穷大，说明光敏电阻 器已损坏。
编辑版pppt
1.5 电阻器的检测实训
1.5.1 普通电阻器检测实训
1．实训目的
熟悉电阻器的阻值及允许偏差标志方式，熟练识读色
环电阻的阻值及允许偏差。建立电阻器的检测思路及
（4）用一块黑布或黑纸片将光敏电阻器的透光窗口 遮住，使其处于完全黑暗的状态下。测试其此时的电 阻值。测出的阻值即为光敏电阻器的暗电阻，读数通 常为MΩ数量级，此值越大说明光敏电阻性能越好。 若此值很小甚至趋于零或与一般光照条件下的阻值接 近，说明该光敏电阻器已损坏，不能再继续使用。
编辑版pppt
2．NTC热敏电阻器 NTC是英文Negative Temperature Coefficient的缩写。 其含义为负温度系数。NTC热敏电阻器是一种以过 渡金属氧化物为主要原材料，采用电子陶瓷工艺制 成的热敏陶瓷组件。
编辑版pppt
1.4.2 光敏电阻器 光敏电阻器又称光导管、光电导探测器；是利用半导 体的光电导效应制成的一种电阻值随入射光的强弱而 改变的电阻器，入射光强，电阻减小，入射光弱，电 阻增大。 还有另一种入射光弱，电阻减小，入射光强，电阻增 大。
注标称阻值。
光敏电阻器具有电阻
值随入射光线的强弱
发生变化的特性，在
使用万用表对光敏电
阻器进行检测时，要
将万用表调至较大量
程，如“R×1k”或
“R×1M”挡。
（2）进行零欧姆校正
（指针调零）。
编辑版pppt
（3）先将光敏电阻器放在一般光照条件下进行检测， 把指针式万用表的黑、红表笔分别搭在光敏电阻器两 端的引脚上，观察此时万用表的读数，若可以测得一 个固定的电阻值，说明光敏电阻器工作正常，可以使 用。若测得的电阻值趋于零或无穷大，说明光敏电阻 器已损坏。
编辑版pppt
1.5 电阻器的检测实训
1.5.1 普通电阻器检测实训
1．实训目的
熟悉电阻器的阻值及允许偏差标志方式，熟练识读色
环电阻的阻值及允许偏差。建立电阻器的检测思路及
电阻元件识别
• 阻值146
• • • •
标称值第一位有效数字（棕1 ） 标称值第二位有效数字（黄4） 标称值第三位有效数字（蓝6） 标称值有效数字后0的个数（黑1） 允许误差（银%10）
• 电阻器的主要作用： • ①限流: • 根据欧姆定律:I=U/R可知,当电压一定时,流过 电阻的电流与电阻的阻值成反比,固可以通过 改变电阻器的阻值来控制电路中的电流大小 • ②降压: • 当电流流过电阻时,必定在电阻上产生一个压 降,压降的大小与电阻的阻值和电流的承乘积 成正比,即:U=IR.利用电阻器的降压作用可以使 较高的电源电压适应元器件的工作电压的要求. 基于电阻的降压作用电阻器还可以作为分压器.
颜色 黑色 棕色 红色
有效数字 0 1 2
乘数 10的0次方 10的1次方 10的2次方
允许偏差
+/- 1% +/- 2%
橙色
黄色 绿色
3
4 5
10的3次方
10的4次方 10的5次方
--------+/- 0.5%
蓝色
紫色 灰色 白色 无色 银色 金色
6
7 8 9 -------------
10的6次方
电阻器
• 电阻器常常简称电阻,是一种最基本、最常用的电子元件， 按其制造材料和结构不同，电阻可以分为碳膜电阻器，金 属膜电阻器、可变电阻器和片状电阻器等。在也余电子制 作中一般常用的是碳膜电阻器或金属电阻器。其中有可分 为可变电阻和固定电阻两种。 • 碳膜电阻器具有稳定性高、高频特性好、负温度系数小、 成本低廉等特点，应用广泛。金属膜电阻器具有稳定性高、 温度系数小、噪音小，耐热性能好、工作频率范围宽、体 积小等特点。
• 这就是一个金属膜电阻器：
电阻的命名方法及其参数
电阻器的识别与检测PPT课件
任务二
掌握电阻器的基础知识
电阻值单位的文字符号及换算关系
电阻值单位 欧姆 千欧姆 兆欧姆 吉欧姆 太欧姆
文字符号 Ω kΩ MΩ GΩ TΩ
换算关系
1 kΩ = 103 Ω 1 MΩ = 106 Ω 1 GΩ = 109 Ω 1 TΩ = 1012 Ω
第6页
任务二
掌握电阻器的基础知识
电阻器的功率标识
102 标称阻值：1 kΩ
473 标称阻值：47 kΩ
任务三
电阻器的标注方法
第 15 页
电阻器的标称阻值、允许偏差等参数都标注在电阻体上。常用的标 注方法有直标法、文字符号法、数码法和色标法。
色标法 色标法是指用不同颜色的色环来表示电阻器的标称阻值和误差。普 通电阻器用四个色环标注，精密电阻器用五个色环标注。 四环标注法（普通电阻）
电阻器 的作用
电阻器 的电路 符号
第4页
任务二
掌握电阻器的基础知识
第5页
标称阻值
指电阻器上标出的名义阻值。
允许偏差
指实际阻值与标称阻值之间允许的最大偏差范围。有±20% （M），±10%（K），±5%（J），±2%（G），±1%（F）， ±0.5%（D）等几个等级。
额定功率
指电阻器在直流或交流电路中长期连续工作所允许消耗的最 大功率。
比较项目
电路结构及特点
总电阻 电流 电压 功率
串联
R1
R2
首尾相连
R R1 R2 总电阻等于各串联电阻之和
I1 I2 U1 :U2 R1 : R2 P1 : P2 R1 : R2
并联
R1 R2
首首相连，尾尾相连 11 1 R R1 R2
总电阻的倒数等于各并联电阻的倒数之和 I1 : I2 R2 : R1 U1 U2 P1 : P2 R2 : R1
电子元器件培训PPT课件

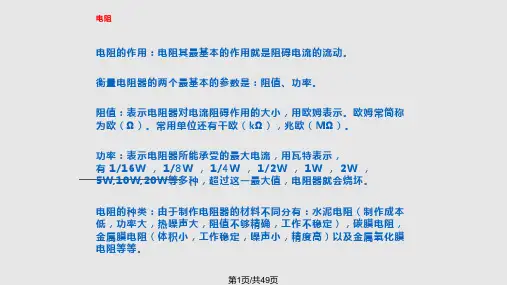

色环识别电阻值： 色环的排列顺序是， 棕1红2橙3黄4绿5，蓝6，紫7灰8白9黑0金5％银10％无色20％．并且 电阻体上面第—圈，第二圈的数字为直读有效数字，第三圈数字代表倍 数，即有效数字后面零的个数。第四圈代表电阻阻值的误差值，这一圈 色环多数是金色。在一般电子电路中，可以不去理会这个误差值。 阻功率 所谓电阻的额定功率值，指的是电阻所承受的最高电压和最大电流的乘 积。所谓电阻的额定功率值，指的是电阻所承受的最高电压和最大电流 的乘积。电阻的使用功率的计算公式：P=IV
第13页/共49页
3、 介绍 名称：聚酯（涤纶）电容（CL） 主要特点：小体积，大容量，耐热耐湿，稳定性差 应用：对稳定性和损耗要求不高的低频电路 名称：聚苯乙烯电容（CB）
第14页/共49页
3、 介绍 名称：聚酯（涤纶）电容（CL） 主要特点：小体积，大容量，耐热耐湿，稳定性差 应用：对稳定性和损耗要求不高的低频电路 名称：聚苯乙烯电容（CB）
第12页/共49页
二、电容的作用及其种类
1、 作用 电容在电路中具有隔断直流电，通过交流电的作用，因此常用于 级间耦合、滤波、去耦、旁路及信号调谐。 隔直流：作用是阻止直流通过而让交流通过。 旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。 耦合：作为两个电路之间的连接，允许交流信号通过并传输到下 一级电路。 滤波：将整流以后的锯齿波变为平滑的脉动波，接近于直流。 储能：储存电能，用于必须要的时候释放。 2、分类 按照电容是否有极性可分为：无极性电容和有极性电容； 按照电容容量是否可变可分为：可以分为固定电容、可变电容和 微调电容； 按照电容的安装方式来分可以分为直插电容和贴片电容； 按照电容的构成材料来分可以分成：气体介质电容，液体介质电 容，无机固体介质电容，有机固体介质电容电解电容
第13页/共49页
3、 介绍 名称：聚酯（涤纶）电容（CL） 主要特点：小体积，大容量，耐热耐湿，稳定性差 应用：对稳定性和损耗要求不高的低频电路 名称：聚苯乙烯电容（CB）
第14页/共49页
3、 介绍 名称：聚酯（涤纶）电容（CL） 主要特点：小体积，大容量，耐热耐湿，稳定性差 应用：对稳定性和损耗要求不高的低频电路 名称：聚苯乙烯电容（CB）
第12页/共49页
二、电容的作用及其种类
1、 作用 电容在电路中具有隔断直流电，通过交流电的作用，因此常用于 级间耦合、滤波、去耦、旁路及信号调谐。 隔直流：作用是阻止直流通过而让交流通过。 旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。 耦合：作为两个电路之间的连接，允许交流信号通过并传输到下 一级电路。 滤波：将整流以后的锯齿波变为平滑的脉动波，接近于直流。 储能：储存电能，用于必须要的时候释放。 2、分类 按照电容是否有极性可分为：无极性电容和有极性电容； 按照电容容量是否可变可分为：可以分为固定电容、可变电容和 微调电容； 按照电容的安装方式来分可以分为直插电容和贴片电容； 按照电容的构成材料来分可以分成：气体介质电容，液体介质电 容，无机固体介质电容，有机固体介质电容电解电容
电路PPT任务1电阻器电容器电感器的识别和检测
膜纸介电容器的标称容量如表1-3所示，其中标称容量小 于或等于lF者，应将表中数值乘以10n，其中n为整数。
高频无极性有机薄膜介质电容器、瓷介质电容器、玻 璃釉电容器、云母电容器等无机介质电容器的标称容量 如表1-4所示，应将表中数值乘以10n，其中n为整数。
一般电解电容器的标称容量为1、1.5、2.2、3.3、4.7、 6.8，再乘以10n，其中n为正整数，单位为pF。
1.2 任 务 资 讯
3)分布电容 电感线圈的匝与匝之间和层与层之间都有绝缘介质， 因而具有电容效应，即为电感的分布电容。分布电容使 线圈的工作频率受到限制，并使线圈的Q值下降。为了 减小分布电容，提高固有频率，应当选用介电常数小的 绝缘介质和适当的绕制方法，如单层间绕、多层叠绕等。 4)稳定性 电感线圈在使用过程中，如果工作条件发生变化，就 可能影响线圈的屏蔽。一种是磁屏蔽，用磁性材料作屏 蔽盒，阻止外界磁通进入线圈，避免相互干扰；另一种 是高频电感线圈的屏蔽，采用导电良好的铜、铝等金属 材料，起到屏蔽的作用。
1.2 任 务 资 讯
1.2.3 电感器 电感器是由导线绕制的一种元件，它与电阻器、电
容器等元件恰当配合构成各种功能电路。 1. 电感器的分类
电感器大体上分为带有磁芯和不带磁芯两大类，常 用电感器的外形如图1-7所示，符号如图1-8所示。
图1-7 常用电感器的外形
1.2 任 务 资 讯
1.2 任 务 资 讯
电感器具体分类如下。 1)高频电感线圈 它是一种电感量较小的电感器，用于高频电路中，分
为空心线圈、磁芯线圈等。 2)空心式及磁棒式天线线圈 3)低频扼流圈 它是利用漆包线在铁芯(硅钢片)外多层绕制而成的大
电感量的电感器，一般电感量为几亨，常用于音频或电 源滤波电路中。其工作电流在60～300mA之间。
高频无极性有机薄膜介质电容器、瓷介质电容器、玻 璃釉电容器、云母电容器等无机介质电容器的标称容量 如表1-4所示，应将表中数值乘以10n，其中n为整数。
一般电解电容器的标称容量为1、1.5、2.2、3.3、4.7、 6.8，再乘以10n，其中n为正整数，单位为pF。
1.2 任 务 资 讯
3)分布电容 电感线圈的匝与匝之间和层与层之间都有绝缘介质， 因而具有电容效应，即为电感的分布电容。分布电容使 线圈的工作频率受到限制，并使线圈的Q值下降。为了 减小分布电容，提高固有频率，应当选用介电常数小的 绝缘介质和适当的绕制方法，如单层间绕、多层叠绕等。 4)稳定性 电感线圈在使用过程中，如果工作条件发生变化，就 可能影响线圈的屏蔽。一种是磁屏蔽，用磁性材料作屏 蔽盒，阻止外界磁通进入线圈，避免相互干扰；另一种 是高频电感线圈的屏蔽，采用导电良好的铜、铝等金属 材料，起到屏蔽的作用。
1.2 任 务 资 讯
1.2.3 电感器 电感器是由导线绕制的一种元件，它与电阻器、电
容器等元件恰当配合构成各种功能电路。 1. 电感器的分类
电感器大体上分为带有磁芯和不带磁芯两大类，常 用电感器的外形如图1-7所示，符号如图1-8所示。
图1-7 常用电感器的外形
1.2 任 务 资 讯
1.2 任 务 资 讯
电感器具体分类如下。 1)高频电感线圈 它是一种电感量较小的电感器，用于高频电路中，分
为空心线圈、磁芯线圈等。 2)空心式及磁棒式天线线圈 3)低频扼流圈 它是利用漆包线在铁芯(硅钢片)外多层绕制而成的大
电感量的电感器，一般电感量为几亨，常用于音频或电 源滤波电路中。其工作电流在60～300mA之间。
电阻器知识介绍ppt课件
(b) 结构代码B内部等效电路
…
R1
R2
…
Rn-1
Rn
1
2
n-1
n
R1=R2=…Rn
(d) 结构代码D内部等效电路
24
…
R1
R1
R2
R2
12 3
4
5
R1=R2或R1 ≠ R2
R1 R2
n-1 n
R1
R1
R1
R2
1
2
R2
R2
3 R1=R2或R1 ≠ R2
n-1 n
(e) 结构代码E内部等效电路
…
R1 R2
排阻的阻值与内部电路结构通常可以从型号上识别出来，其 型号标示如图1.1.12所示。型号中的第一字母为内部电路结构代 码，代码与电路内部结构的对应关系见图1.1.13。
21
10
9Leabharlann 87688
7
6
5
1
2
3
4
5
（a）
R1
R2
R3
R4
1
2
3
4
(b)
10 9
8
7
68
1
2
3
4
5
（c）
图1.1.11 SMD排阻电路原理图 (a)10P8RL型 (b)8P4R型 (c)10P8RT型
6
1.1.3 电阻器的识别方法
1．直接标志法 直接标志法是指将电阻器的主要参数和技术性能指标直接印
制在电阻器表面上。直标法中标称阻值是用阿拉伯数字和单位
符号在电阻器的表面直接标出。直标法中误差表示有直标误差 和罗马文字误差。
直标误差就是用百分数表示允许误差，如图1.1.2(a)所示。 罗马文字误差就是用罗马文字表示允许误差，用“Ⅰ”、 “Ⅱ”、“Ⅲ”表示误差等级。“Ⅰ”表示“±5%”，“Ⅱ”表示 “±10%”，“Ⅲ”表示“±20%”，如图1.1.2(b)所示。
电阻器的认识(课件PPT)
5
直标法是将电阻器的标称值和允许偏差 用数字和文字符号直接标在电阻体上 。
6
二 电阻的标识
• 文字符号法：将电阻器的标称值和允许 偏差用数字和文字符号法按一定的规律 组合标志在电阻体上 。
6R2J
3K6K
电阻标称值：6.2Ω 允许偏差：±5%
电阻标称值：3.6kΩ 允许偏差： ±10%
7
二 电阻的标识
13
如何正确识别首环
1 离端部近的为首环
4.2M ± 5%
2 端头任一环与其它较远的一环为最后
一环即误差
2.2K ± 5%
3 金银在端头的为最后一环(误差)
120K ± 5%
14
如何正确识别首环
4 黑在端头为倒数第二环, 并且末环为无色
42 ± 20%
5 紫灰白一般不会是倍率,即不大可能为倒数第二 环
• 数码法：用三位数字来表示元件的标称值 。
473 阻值：47×103=47k
8
三 色环电阻的标注与检测
色标法有什么优点？
• 色环标识法可以从任意角度一次性的读 取代表电阻值的颜色信息
• 它在元件弯制和安装时不必考虑阻值所 标的位置
• 当元件体积较小时，一般采用色标法。
9
三 色环电阻的标注与检测
1.8K ±2%
1200M
15
电阻的测量
• 测量电阻一般可用万用表和欧姆表，精确 测量可用电阻电桥，也可根据欧姆定律通 过测量电阻上的压降和通过电阻上的电流 来间接测量电阻值。
16
万用表测量电阻
• 将万用表拨到电阻档
• 根据阻值范围选择合适的量程
• 测阻值前先调零
Ω
• 测量、读数 • 测量完毕将万用表拨到交流电
《电阻元件识别》PPT课件
整理ppt
9
• 电阻器的主要作用：
• ①限流:
• 根据欧姆定律:I=U/R可知,当电压一定时,流过 电阻的电流与电阻的阻值成反比,固可以通过 改变电阻器的阻值来控制电路中的电流大小
• ②降压:
• 当电流流过电阻时,必定在电阻上产生一个压 降,压降的大小与电阻的阻值和电流的承乘积 成正比,即:U=IR.利用电阻器的降压作用可以使 较高的电源电压适应元器件的工作电压的要求. 基于电阻的降压作用电阻器还可以作为分压器.
• 这就是一个金属膜电阻器：
整理ppt
2
整理ppt
3
电阻的命名方法及其参数
• 电阻的文字符号为“R”，在电路中的符号为：
• 电阻器的型号命名由四个部分组成。第一部分用字母 “R”表示电阻器的主称，第二部分用字母构成电阻的 材料，第三部分用数字或字母表示电阻的分类，第四 部分用数字表示序号。电整理阻ppt型号的意义如下表： 4
压敏电阻
利用半导体非线性特性材料原理制成，当外加电压达到其临
界值时，压敏电阻的阻值会急剧变小。压敏电阻主要用于过压保
护。
整理ppt
11
光敏电阻
热敏电阻 特殊电阻
压敏电阻
整理ppt
12
电位器
• 电位器其实就是一个可变电阻器，但是一 般认为电位器都是可以被手动调节的，而 可变电阻一般都较小，装在电路板上不经 常调节。是一种最常用的可调电子元件。 它是由一个电阻体和一个转动或滑动系统 组成的，其动臂的接触刷在电阻体上滑动， 即改变动臂与两端之间的阻值。
+/- 5%
8
• 阻值25000
• • •
举例
标称值第一位有效数字（红2） 标称值第二位有效数字（绿5） 标称值有效数字后0的个数（橙1000） 允许误差（银%10）
第1课识别电阻器
电阻器种类及其 详细介绍
目录
01 电 阻 器 概 述 02 常 见 电 阻 器 种 类 03 电 阻 器 图 片 展 示
电阻器定义与功能
电阻器定义
对交直流电流有阻挡作用的元器 件
电阻器功能
限制电流大小，保护电路
电阻器在日常生活中的应用
家用电器
电阻器在电视机、空调等电器中控制电流
通讯设备
电阻器在手机、电脑等通讯设备中调节信号强度
多电阻集成
多个电阻按一定规律排列在一个封装内
标识统一
所有电阻的标识方式相同，便于识别
特性与阻值标识方法
节省空间
相比单个电阻，占用PCB板面积更小
阻值组合灵活
可根据需要选择不同阻值的电阻组合
熔断电阻
外观与标 识
01
特殊设计
电阻体内部有熔断机制，外观可能 带有特殊标记
02
标识明确
电阻值、熔断电流等参数明确标注
交通工具
电阻器在汽车、电动车等交通工具中控制电机速度
02
常见电阻器种类
贴片电阻
外观与标识
02
标识清晰 电阻值、精度等参数直接标
片电阻体积小，便于集成
特性与阻值标识 方法
高精度
适用于需要精确电阻值的电路
阻值标识多样
包括数字码、色环码等多种方式
贴片排电阻
外观与标识
特性与阻值标识方法
过流保护
当电流超过设定值时，电阻 体熔断，保护电路
阻值稳定
在正常工作范围内，电阻值 保持稳定
