综合自动化系统在电厂电气控制系统中的应用作者：刘聪来源：《华中电力》2013年第12期摘要：电厂电气综合自动化控制系统是指采用监控软硬件、测控单元、通信接口、保护装置等设备来完成信息管理、控制、保护、检测电厂一切的电气设备。
电气综合自动化技术是保障供电质量和电力系统安全经济可靠运行的根本保证，不仅能够对电力系统进行就地或远程的自动管理、调节、监视、控制。
本文首先概述了电厂电气综合自动化系统，其次，分析了电厂电气系统综合自动化技术应用现状，同时，还探讨了自动化综合技术在电厂电气系统中的应用和电厂电气综合自动化技术的发展趋势。
关键词：综合自动化系统；电厂；电气；控制系统；DSC系统随着我国经济社会的快速发展，电力资源显得越来越匮乏，全国各地大大小小的火电厂众多，为了加强对火电厂的电气系统进行更好的控制，我国各大中型火电厂自上世纪90年代中、后期便引进DCS系统技术，并将其应用在单元机组的机、炉控制中，从而极大地提高了电厂热力系统的自动化控制水平，同时也取得了较显著的经济社会效益。
而相比之下，火电厂的电气系统的自动化控制水平则相对比较落后，多为较为常规的保护设备、显示仪表、操作把手。
而采用常规的保护控制装置的机组则存在较多的缺点，如机械故障率高、维护工作量大、系统的自动化水平低等。
在这种情况下，热力控制系统与电气控制系统之间则显得越来越不协调。
随着我国电力市场的不断发展，要求运行人员必须具备对电气系统参数集中监控手段，尤其是对ECS系统的运行管理能力，并能熟练的与电气防误操作相结合，从而提高电气控制的安全性和可靠性。
所谓电气综合自动化系统也就是将发电厂的各类二次设备包括控制设备、测量仪表、信号装置、自动装置、继电保护、远动装置等通过微机技术，再将各种功能进行重组，从而实现信息共享，并实现对电气设备的自动监控、测量、协调的一种具备综合能力的自动化系统。
电气综合自动化系统的主要特征就是能实现功能综合化，结构微机化，操作监视屏幕化，运行管理智能化，从而为电气设备的安全、可靠、优质、经济的运行提供了现代化手段和根本保证。
火电厂厂用电气自动化系统(ECS)的现状和发展
送 成百 上 千 个 “ 点” 。
４ ） 由于 Ｄ Ｃ Ｓ对电气测点的限制， 使电气系统 的许 多应用功能无 法 实现， 如故障诊断 、 故障分析 、 经济性分析 、 定值管理等 从 而无 法提升 电气 系统的运行管理水平。近年来， 以现场总线 、 工业 以太 网为代表 的 １ Ｅ Ｃ Ｓ 的发 展 历 程 网络通信技术在变电站综合 自动化系统 的成 功应 用， 以及 Ｄ Ｃ Ｓ系统 硬 接线方式缺点 的逐 步暴露 使得全面 提高厂用电气系统 自动化水平 的 发电厂电气 自动化系统可 以分成以下几个主要部分： 呼声越来越高 从 ２ ０ ０ ０ 年 以来 国内国外一些 电力 自动化设 备制造厂 １ ． １ 发 变 组 保 护 提 出 了多种 含发 电机保护 、 变压器ｆ 含 主变 、 高厂变 、 高备变） 保护， 在大 中型机 家和 电力规划 、设计 和使用 和试验 部 门一起 积极 探索． Ｃ Ｓ方案 ， 并在许 多电厂进行了试验， 积 累了宝 贵的经验 。这些 方案的 组 中． 通 常以发 电机—— 变压器组保 护或发 电机—— 变压器——线路 Ｅ 共 同特点 是 ：厂用 电气 自动化设 备通过 现场总 线联 网：电气 系统 与 组 保 护 的 形 式 出现 Ｄ Ｃ Ｓ问采用通信 加部分硬接线方式 进行联系 以减少 电缆数量： 建 立 电 １ ． ２ 发 电机励磁调节系统（ Ａ ＶＲ １ 气后台系统， 规划并逐步开发各种应用软件 含励磁调节装置 、 功率单元 、 机端变等 。 ｌ － ３ 发 电厂升压站网络监控系统（ Ｎ ｃ ｓ １ ２ Ｅ ＣＳ系统的构成 从结构上看 ． Ｅ ＣＳ系统可分成三层 含高压线路保护 、 母线保护 、 低压线路保 护测控装置 、 后 台监 控系 统 、 “ 五防 ” 、 Ｒ Ｔ Ｕ等 。 第一层 ： 问隔层 。这一层主要为完成各种专业化功能 的智能装置 ， Ｋ Ｖ１ ０ Ｋ Ｖ系统 系列保 护 测控 装置 、厂 用 电低压 １ － ４ 发 电厂厂用 电气 自动化系统 ｆ Ｓ ） 含厂 用中压 ６ ｋ Ｖ和低压 ３ ｖ系统 包 括：厂 用 电中压 ６ 的保护测控装置 、 智 能马达保 护器 、 安 全 自动装置 、 网络通信及 后台监 ４ ０ ０ Ｖ系统系列智能控制器及测控装 置 、 厂用 电源快 速切换装置 、 低 压 备用 电源 自投装 置 、 自动准同期控 制装 置 、 小 电流接地选 线装置 、 直 流 控应用系统 。 接 地选 线装置等 这些 智能装置通常都 以嵌入式软硬件技术 开发 有 １ ． ５ 其他 电气设 备和系统 如直流电源 、 ＵＰ Ｓ等的控制系统 。 发变组保护装置 、 励磁调节装置 Ｃ Ｐ Ｕ、 Ａ Ｄ、 Ｒ Ａ Ｍ、 Ｅ Ｅ Ｐ Ｒ Ｏ Ｍ、 现场总线 或以太网对外 通信接 口等 第 二层 ： 通信管理层。这一层包括通信 网络及通信管理装 置， 主要 是 发电机 组最重 要的 自动化设 备之一 ， 由于其很高 的专业性 和重要性， 传统上作为独立 的子系统设计和运行 ， 目 前 普遍采用嵌人式软 硬件开 完成与上述各种智能装置 、 Ｄ Ｃ Ｓ系统 、 电气后 台监控 系统 、 发 电厂其 他 发实现． 系统对 外留有通信接 口； 升压站的作用是将发 电机 发出的电升 智能设备（ 如 发电机保护 、 励磁 调节装 置 、 马达保护 器等） 、 发 电厂其 他 如厂级监控系统 Ｓ ｉ Ｓ ） 的通信 通信方式采用工业 以太 网和现场总 高 电压后输送人 电网。 因此网控系统（ ＮＣ Ｓ ） 的主要作 用是实现升压站运 系统ｆ 行控制的 自动化与 电网 中普通变电站的综合 自 动化 系统很相似， 由于 线， 如Ｐ Ｒ Ｏ Ｆ Ｉ Ｂ Ｕ Ｓ 、 Ｃ Ａ Ｎ等， 通 信管理装 置实 现不 同现 场总线 接 口标 准 近年来变 电站综合 自动化系统技术发展很快， 网控 系统得益于此， 基本 的互联 以及不 同通信规约的转换 第三层 ： 站控层 。这一层主要包括后 台监控系统计算机硬件 和各 与之 同步发展 发 电厂厂用 电气 自动化系统（ Ｅ Ｃ Ｓ ） 是近年来随着 网络通信和软件 种专业应用软件硬 件有服 务器 、 工作站等应 用软件包括 Ｓ Ｃ Ａ Ｄ Ａ （ 数据 技术 的发 展而演变而来 的一个 新的综合 自动化系统 。众 所周知， 发 电 采集 和监控１ 、 厂用电抄 表 、 录波分析 、 电动机故 障诊断 等各种基 础应 厂厂用 电气 二次系统包含众 多的控 制设备， 这些设备 的显著特点是 可 用及高级应用功 能软件， 以及后 台系统 与发电厂其他管理 系统ｆ 如Ｍ Ｉ Ｓ 靠性 要求 高 、 功能配置专业 化 、 安装位置分散 。长期以来， 厂用 电气 控 系统１ 间的通信接 ｌ Ｙ ｌ 软件 制设 备一 直是独立运行 的， 控制难 以协调 、 信 息难 以共享 也不存在 实 ３ 今 后 的发 展 展 望 际 意义上的系统 从 ２ ０世 纪 ９ Ｏ年 代初期开始， 厂用 电气 自动化产 品 经 历了一个重要 的历史过 程 在 这一过 程中， 大部分设备完成 了从集成 Ｅ Ｃ Ｓ顺应技术发展大潮． 充分 利用现场总线和 网络通 信技术对 发 电路 型向微 机型威 直接 从晶体 管型和电磁型向微机型 的升级换代， 实 电厂厂用系统实现 了全 面的技术提升． 对 厂用 电气系统的发 展具有重 现了厂用电气 自动化的一次飞跃。 但随后， 自１ ９ ９ ８ 年左右， 围绕其下一 要 的现实意义． 甚至对 Ｄ Ｃ Ｓ系统本身的发展也有重要 的参考价值 但 步的发展 目标． 在行业内引起了严重的分歧， 一种观点认 为电气系统应 是． 该 系统要 达到设计 的最 终 目的． 还必须在 以下两方 面获得实质性 的 仍 以常规硬结线 方式接入 Ｄ Ｃ Ｓ 系统，电气 二次设 备维持分立 状态， 甚 突 破 ： 至认为 可扩展 Ｄ ｓ功能． 在Ｄ ｓ中直接实 现 电气二 次设 备的功 能； 另一 １ ） 实现对厂用电气全通信控制。 由于通信速度 和系统 可靠性 还有 种观点认为应利用现场总线和 ５ ４内蒙古石油化 工网络对电气二次设 定的距离，目前的 Ｅ Ｃ Ｓ 系统还不 能满 足从 Ｄ Ｃ Ｓ 通过 Ｅ Ｃ Ｓ 对 电气系 备进行 联网， 一方 面 以通信方 式接入 Ｄ Ｃ Ｓ系统， 以节省包 括 Ｄ Ｃ Ｓ 在内 统的 “ 通信全控”方式 Ｅ Ｃ Ｓ系统与 Ｄ Ｃ Ｓ系统 间还 保 留了一部 分硬接 的综合投 资， 一方面组建 电气后 台应用系统 ， 提升电气系统的运行
火力发电厂电气自动化系统的发展
系统 动态并进行设备的维护与管理 ，Ｅ Ｓ Ｃ 系统与其他系统￣ Ｄ Ｓ Ｉ、 ｎ Ｃ 、Ｓ Ｓ ＭＩ实现数据交换 ，并且电厂的主接线电气分布分段对各种分组装黄进 Ｓ 行 分配控制 ，智能设备通过Ｒ ４ ５ ２ ２ Ｓ ８ — ３ 口与主控单元Ｓ Ｎ ０ 】 连接 ， Ｃ 一 ３Ｅ ＤＳ Ｃ 数据通过站控层的转发工作站实现 ，其它信息如有需要可通过硬接 线方式与Ｄ Ｓ Ｃ 连接 。
参考 文献
【】 ｌ 陈利芳． 电气系统监控 纳入Ｄ Ｓ Ｃ 改造 的设 计与实践 ． 系统 自动化， ０ ，） 】 电力 ２ ２ ４ ０ （． 【］ ２潘俊 生， 邹水 华 ．Ｃ 在火 电厂 电气 系统 中的应 用及其 存在 问题 的探讨 ［ ． Ｄ Ｓ Ｊ广 ］ 东 电力， ０ ， ） ２ ３ ８． ０ （
火电厂电气综合自动化系统探讨
【 关键 词】火电 厂； 电气； 综合； 自 动化 系 统
能够 与绝 大多数的数 据库相通兼 容 ， 已经成 为了数据库操 作的基础 。 因 此， 建立 完善 Ｓ Ｑ Ｌ 数据 库对 于火 电厂电气综 合 自 动 化 系统 的开发 而言
极为重要 。 在本 系统中笔者选 择了Ｓ Ｑ Ｌ ｓ ｅ ｒ ｖ ｅ ｒ ２ ０ ０ ０ 数 据库 。 利 用Ｓ Ｑ Ｌ ｓ ｅ ｒ ｖ ｅ ｒ ２ ０ ０ ０ 数 据库来统计、 查询 、 维护、 保存信息 ， 对于火电厂电气综合 １ ． 引言 随 着 我 国电力行业 的快速 发 展 ， 自 动化 技 术在 火 电厂中应 用 日益 自动化系统的开发而言， 处 理量 已经足够 广泛 。 从目 前 来看， 火电厂发电机组 运行控制 的最为主要的措施 就是 进 ３ ． １成立项 目小组 行分 散 控制系统 （ Ｄ Ｃ Ｓ ） ， 而 不再是过 去传 统的一对一 的硬手操方 式 。 现代 企业 管理 中较 为重要 的理 念就 是项 目 管 理思 想 ， 火 电厂电气 ＤＣ Ｓ 系统 目 前 已经基本 实现 了机组 主／ 辅 机的 报表输 出、 性能 计算 、 异 综 合自动化系统 的开发也是如此 。 首先要建立 全面 管理、 领导、 组 织、 规 常报警、 参数 显示 、 顺序 控制、 参 数控制 、 联锁保护、 回路 控制等多种功 划Ｓ Ｑ Ｌ 数 据库开发与管 理工作的项 目 小组 ， 同时还 要基于职能范 围和 工 能。 而在 电气综 合 自动化 系统 是火 电厂分 散控制 系统 （ Ｄ Ｃ Ｓ ） 中较为重 作 量的需 要来 相应设 置一 些职 能小组 ， 以便在组 织结 构上对 于Ｓ Ｏ Ｌ 数 要的组成部 分。 据 库的开发与设计 进行保障 。 电气综 合 自 动 化系统集管理 、 通信、 测 控、 保 电系统 、 发变组 系统等 的Ｇ Ｐ Ｓ ３ ． ２配置相关 人员设备 相关人 员配 置主要是 ２ 类人员， 分别是 数据库 开发 管理 技术人 员和
基于现场总线技术的火力电厂综合自动控制系统设计研究
科技资讯科技资讯S I N &T NOLOGY I NFO RM TI ON2008N O .19SCI ENC E &TECH NOLOG Y I N FOR M A TI ON动力与电气工程随着计算机技术、控制技术、通信技术、网络技术等快速地发展，逐渐形成了工业控制的数字化、智能化与网络化，使计算机控制系统逐步从集散控制系统(D i st r i but ed C ont r ol Sys t e m ,D CS)走向以现场总线为基础的分布式现场总线控制系统（Fi e l db us Cont r ol Sys t e m ，FCS ）。
FCS 是集当今计算机技术、网络通信技术和自动控制技术为一体的当代最先进的数字化网络计算机控制技术，是一种全分散、全数字、全开放的控制系统，是自动控制技术发展的焦点和热点，被誉为工业自动化领域具有革命性的新技术。
1传统的集散控制(D C S)方式分析DCS 系统是随着现代大型工业生产自动化的不断兴起和过程控制要求的日益复杂应运而生的综合控制系统，它是计算机技术、系统控制技术、网络通讯技术和多媒体技术相结合的产物，可提供窗口友好的人机界面和强大的通讯功能，是完成过程控制、过程管理的现代化设备。
从结构上划分,DCS 包括过程级、操作级和管理级。
过程级主要由过程控制站、I /O 单元和现场仪表组成,是系统控制功能的主要实施部分。
操作级包括:操作员站和工程师站，完成系统的操作和组态，管理级主要是指工厂管理信息系统(M I S 系统)。
由于技术的发展和设备可靠性的提高，用于工业过程控制的过程控制站规模变得日益庞大，功能变得日益集中,现场信号的检测、传输和控制均采用4m A ～20m A 的模拟信号，这正是对“分散控制、集中监控”思想的违背。
随着火力电厂设备的日益复杂化，功能日趋多样化，DCS 控制方式已经暴露出了越来越多的问题；而FC S 控制系统真正做到了这一点，把控制彻底地下放到现场，现场的智能仪表就能完成诸如数据采集，数据处理，控制运算和数据输出大部分现场功能，只有一些现场仪表无法完成的高级控制功能才由上位机来完成。
火电厂热工自动化DCS控制系统的应用及发展分析
火电厂热工自动化DCS控制系统的应用及发展分析摘要：热工自动化控制是火电厂基本的发展趋势。
随着现代信息技术不断进步，热工自动化控制与我国电力发展之间的联系日益紧密，并已成为我国火电厂生产能力的主要推动力量。
并且火电厂热工仪表的自动化控制是火力发电厂系统中的重要组成部分，它在应用中极大的提高和促进了设备的利用性和可靠性。
本文概述了火电厂热工自动化，简述了火电厂热工自动化的应用现状，对DCS应用发展进行了探讨分析。
关键词：火电厂；热工自动化；DCS系统；应用发展引言随着我国电厂机组容量的提升以及发电技术的进步，火电厂发电逐渐在我国供电系统中占据重要位置。
目前，电厂热工自动化技术已经利用新型自动化技术取得了巨大发展。
主要表现在两个部分，一部分，在机组中占据主要地位的DCS 系统使得原有控制结构出现巨大改变，另一部分，随着火电厂运营系统及总线技术的发展，热工自动化控制系统的完善也充满生命力。
1电厂热工自动化的概述电厂热工自动化指的是在不需要人工控制或者无人直接参与的情况下通过自动化仪表和自动化控制装置完成电厂热力参数的控制与测量，对各种信息的处理都能够实现自动化控制、自动化报警和自动保护要求。
热工自动化控制在电厂的应用使得热工设备安全得到了充分保障，大大降低了电厂工作人员的劳动强度，还提高了机组的工作效率和经济性，从而改善了工作条件和工作环境。
它的有效使用可以大大提高现代化企业发展水平。
2火电厂热工自动化的意义火电厂热工自动化技术顾名思义，它就是一种在火电厂热量发电过程中，人们采用相应的科学技术，使得发电设备的控制系统，在没有技术人员参与的情况下，可以自行控制的技术，从而对火电厂发电设备起到测量、控制、检测等作用。
目前在我国火电厂发展的国中，热工自动化技术应用得比较广泛，其意义主要体现在以下几个方面2.1保证设备和人身安全发电机组在运行的过程中，如果出现异常的情况，人们就可以通过自动化技术来对发电机组进行及时、全面的控制，这样就大幅度的降低了机组异常造成的损失，保障人们操作人民院的人数安全。
浅析火电厂综合自动化
程 的物资流 、 管理 过程 的信息 流、 决策过程 的决 策流进行全 面有 效地 扩展性 、 适应性 、 实时性 、 济性等诸方 面不断地完善和提 高 ， 经 使系统 控制 和协调 ， 实现集过程 控制、 信息管理 、 生产决策为一体 的综合 自动 向下 支 持 现 场 总线 、 现 智 能 传 感 器 、 行 器 之 间 可 靠 的 数 字 通 讯 。 实 执 向 化。 上能 与网络接 口 ， 可实现各计 算机系统 的相连 ， 电厂 中各 分散和独 将 立 的具有某种特 定功能 的自动 化系统 （ 过程 控制 中的 Ｄ Ｓ 管 理信 如 Ｃ、 １我 国火 电 自动 化 存 在 的 问题 ． Ｓ可 Ｌ、 决策支持 系统的 我 国火 电 ３ ｏ ０ ＭＷ 及其 以上的火力发 电机组。已普遍应用 了以微 息 系统 ＭＩ 、 编程逻辑控制器 Ｐ Ｃ 故障诊断系统 、 Ｓ、 。 使之形成 处理器 为基础 的分 散控制系统 Ｄ Ｓ基本上实现 了生 产过程 自动控 制 Ｄ Ｓ 等等 ） 通过开放化的通讯网络和数 据库一一集成起来 。 Ｃ。 个总体结构一体化 ， 、 仪设备一体化 ， 机 电、 控制 、 管理和决策功能一 的数字 化， 很大 程度上 提高 了我 国火电厂 的自动化水 平 ， 在 但就其 系 能进行局部 自治和整体协调 ， 适应生产 环境 和市场变化 的全厂 统的应用 、 功能开发、 结构完 善以及 综合 自动化等方面 ， 依然存在一 些 体化 ， 整体优化的综合 自动化系统。 不是 ， 要反映在 ： 主 总之 ， 电厂 自动化 系统正沿着智能化 、 火 开放化 、 成化 、 集 高度综 【】 国大 型 火 力 发 电 机组 的 计 算 机 控 制 规模 随 着 不 同时 期 、 同 ｌ我 不 合化的方向高速发展。 条 件 下 兴 建 的机 组 有 较 大差 异 。
火电厂电气综合自动化系统的研究
火电厂电气综合自动化系统的研究作者：杨东来源：《华东科技》2013年第08期【摘要】随着自动化技术的不断发展，火电厂电气自动化系统的运用大幅度提高了火电厂电气综合管理水平，综合自动化系统集成了现代通信网络，人机交互、分层控制等诸多技术领域，实现了火电厂发电运行、管理、计划调度等多种功能管理于一体，产生了良好的经济效益。
本文首先简要分析了火电厂生产工艺，然后对综合自动化系统的组成和功能进行了概述，最后分析了其应用。
【关键词】火电厂；电气综合自动化；系统研究1 引言随着现代电力行业技术的进步，以及我国自动化技术的长足发展，火电厂电气自动化系统水平也越来越完善。
传统的火电厂电气综合自动化系统是以DCS控制方式实现管理，这就造成管理信息系统分散，信息流通不够流畅。
当前，火电厂电气综合自动化系统正逐步向信息管理、设备管理、故障分析、自动抄表等多种智能化管理方向发展，集测控、监视、报警、通讯等多种功能于一体。
电气综合自动化技术在火电厂的应用中已经产生了巨大的经济效益，并成为未来火电厂电气综合自动化系统的发展趋势。
2 火电厂生产工艺过程描述火力发电发电目前在我国是主要的发电方式，占据整个发电系统的重要位置，其中火力发电的主要原料是煤炭资源。
下面对火力发电生产工艺做简要描述。
首先，在皮带秤上对煤炭进行过磅，电子称重，利用皮带机将处理过的煤粉送入锅炉进行加热燃烧，燃烧的煤粉使得锅炉中的水变为水蒸气，并通过管道送入高压气缸。
一般为了提高煤粉的热效率，应对水蒸气进行二次加热，将二次加热后的水蒸气送入中压气缸，利用中压气缸里的水蒸气去推动汽轮机发电。
在中压气缸对称侧还设有低压气缸和除氧器，利用水泵将除氧后的水蒸气打入高压加热器中，进行水蒸气的循环利用。
3 火电厂电气综合自动化系统的组成和功能3.1 火电厂电气综合自动化系统的组成电厂电气综合自动化系统一般采用监控系统、通信接口、测控设备等支撑整个自动化系统的运行，火电厂电气自动化系统主要由站控层、网络通信层、间隔层三层系统组成。
常见火电厂热工自动化系统
常见火电厂热工自动化系统【摘要】经济水平的不断提高，使得我国的电力事业得到前所未有的发展，火力发电在我国的电力系统中仍然占有非常重要的地位，本文将注重介绍我国常见的火电厂热工自动化控制系统。
【关键词】火电厂；热工自动化一、前言科学技术不断进步的今天，火电厂热工自动化技术也得到了快速的发展，下面介绍一下常见的火电厂热工自动化系统的主要功能和常见类型。
二、火电厂热工自动化的概念火电厂热工自动化，是指参数在火电厂热力过程的信息处理、测量、自动报警、自动控制和自动保护等在不用人员直接参与的状况下，仅仅通过自动化仪表和自动控制装置来完成。
火电厂热工自动化也可以简称热控，是采用控制和检测系统对火电厂的热力生产过程进行作业的生产，来代替人工对其的直接操作，这就是火电厂热工自动化的概念。
三、火电厂热工自动化的必要性火电厂的生产系统是由汽轮机设备#锅炉设备和有关的辅助设备等各种相关的设备系统所构成的，这些设备和系统在运行中是有着密切的相互关联性，它们必须有节奏地协调配合，才能充分发挥发电机组的能力，达到安全运行和经济运行的目的。
随着我国发电机组参数的提高和容量的增大，生产系统和生产设备的结构也越来越复杂，参数之间的相关性也更加紧密，在实际的运行中，需要监视的力度和操作的项目将随发电机组容量的增长而有显著的增多，在发电机组启停或事故处理的过程中，就需要增加更多的监视项目和频繁操作。
但是，这对于任何对机器熟练的运行值班的人员来说，都是比较难以应付过来的，往往会由于疏忽大意或者力所不及，造成重大事故因此，必须根据发电机组生产过程的客观规律，采用相应的自动化处理技术来代替员工的重复性劳动，即实现火电厂热工自动化，对发电机组的工作情况进行准确全面而迅速的检测，并通过分析和综合性的判断，自动地进行控制和操作，以保证发电机组能够安全可靠地运行，同时，采用热工自动化技术在保证发电机组在良好的状态下运行的前提下，相应地可以延长发电机组的使用寿命，还可以降低燃料的消耗和发电成本，提高发电机组运行的效率，在提高劳动生产率，改善劳动条件和减少运行人员等方面也能取得良好的效果，从这些可以看出，火电厂热工自动化有其必要性。
浅谈火力发电厂电气自动化系统的发展及应用
通 过通信 口提供所需 的信息 ，由监控 系统完 成总线 连接 、 信 息 传送 、 通信 管理等 ， 并建立 电气工作 站 。
发 电 自动化运作 水平 和发 电效率 都有着 一定程度 的提高 。
２ 监控 系统 组成 及功 能
２ ． １ 监 控 系 统 组 成
与 上位机 实现 通讯 功能 ． 将 系统 的 电压监 控 、 充 电装 置及 蓄 电池运行 状态 、 系统 绝缘 监视 、 报 警及 事件 记 录等信 号反 映 至 ＤＣ Ｓ中 ．以便 能随 时监视 系统运行 状 态并 在故 障下 实现 快 速的判 断和处理 现场总线 交换 的电气信 息 内容 ． 可先由
时 还设 置有 自动 控制装 置 ．以便 及 时地对 主辅 设备 进 行调
节。 现代 化的火 电厂 ． 已采用 了先进 的计 算机分 散控制 系统 。
这 些 控 制 系 统 可 以 对 整 个 生 产 过 程 进 行 控 制 和 自动 调 节 ． 根
据不 同情况协调各 设备 的工作状 况 ． 使 整个 电厂的 自动化水 平 达到 了一个空前 的高 度 电气 自动化控 制系 统已成为 火电厂 中不可缺 少 的部分 ． 通过现 场总线将 众多 的保护和 自动装置 连接起来 ． 经通信管
３ 监 控 系统 的发展
火 力 发 电 是 我 国 发 电技 术 中一 个 重 要 的 分 支 近 年 来 ． 人 们 对 于 火 力 发 电 中 的 电 气 自动 化 技 术 的 应 用 越 来 越 关 注 ， 而 且 火 力 发 电技 术 也 得 到 了 快 速 的 发 展 和 创 新 ． 火 力 发 电 所 提 供 的 电 量 也 随之 愈 来 愈 大 电 气 自动 化 在 火 力 发 电 中 的 运
火电厂常规的自动控制系统介绍 课程设计
HANGSHA UNIVERSITY OF SCIENCE & TECHNOLOGY 课程设计（论文）题目：火电厂常规的自动控制系统介绍学生姓名：钟雨珂学号：2012550102256班级: 1202班专业：热能动力设备与应用指导教师：刘可可2014 年5 月火电厂常规的自动控制系统介绍学生姓名：钟雨珂学号：2012550102256班级：1202班所在系部: 冶金材料系指导教师：刘可可完成日期: 2014年5月16日火电厂常规的自动控制系统介绍摘要由于计算机技术的飞速发展和火电厂为安全可靠发电的技术要求，在国家的产业政策的积极推动下，通过多层次的组织试点和技术推广应用工作，自动控制系统在我国火电厂的工作中已获得大规模的应用。
本课题对火电厂自动控制系统层次结构进行了分析，并对自动化技术的应用与发展进行了简要探讨。
关键词：火电厂；自动控制系统；层次结构；自动化技术的应用AUTOMATIC CONTROL SYSTEM OF THE CONVENTIONAL IN POWER PIANTS IS INTRODUCEDABSTRACTDue to the rapid development of computer technology and technical requirements for safe and reliable electricity, thermal power plants under the national industrial policy to actively promote, through multi-level organization pilot work and technology popularization and application, automatic control system in thermal power plants in our country has obtained large-scale application. This topic hierarchy of coal-fired power plant automatic control system are analyzed, and the application and development of automation technology has carried on the brief discussion.Key words: Coal-fired power plants；Automatic control system；Hierarchical structure；The application of automation technology目录1 绪论 (1)1.1 电厂自动化的研究背景和目的 (1)1.2 电厂自动化的研究现状和发展 (2)1.3 自动化研究方法 .................................................................... 错误！未定义书签。
火电厂自动化控制改造的有效方法
火电厂自动化控制改造的有效方法摘要：在20世纪60年代初期安装的机组由于容量逐渐增大，参数逐步提高，操作项目和监视要求项目的快速增长以及生产过程的控制都迫切的需要提高自动化管理水平，使得汽轮机和锅炉之间的关系更加密切，形成系统化的控制流程。
为了能够使得机炉在运行中更加的协调和方便，更加有利于减少事故判断和处理，在目前火电厂机组的控制中基本上实现了机炉集中控制方式，这种控制方法与传统机炉分散控制相比较是一个巨大的进步，但是随着机机组容量的不断增加，仅仅是机炉集中控制方式已无法满足电厂运行和管理要求。
目前，将汽轮机、发电机和锅炉当作不可分割的真题进行检测和控制是火电厂大型机组集中控制和管理的主要方式。
关键词：火电厂；自动化；控制系统；改造一、热工综合自动化控制系统改造的关键点由于很多设备更换和增加，运行人员在自动化改造工作结束后进行正确的验收极为重要。
要按照自动化改造验收提纲、闸刀验收规范等科学合理标准进行。
要以系统验收规范、各类型保护的验收规范等进行验收。
通过完成这些验收工作，运行人员提高了对设备验收规范的认识，保证了一、二次设备健康的移交。
自动化改造牵涉到一次闸刀、流变的更换，二次保护装置的更换。
期间要结合安措和反措，有些要趁设备停电时及时完成。
对主变差动、母线保护在日常运行巡视及操作中严格按照要求进行差流检查或测量等等，这些工作都是与自动化改造工作相辅相成的，结合安措和反措能更好地完成自动化改造工作。
由于新的自动化后台不设操作闭锁逻辑功能，五防功能由原来的优特微机五防系统升级后实现。
任何操作首先通过五防系统模拟预演，逻辑判断正确后，开关的分合通过五防系统发允许信号给自动化后台，运行人员在后台上进行遥控操作。
隔离开关的操作是通过电脑钥匙接收操作票到现场开启隔离开关操作机构，然后进行现场操作；整个系统五防功能完善。
运行人员在自动化改造的过程中要注意，严格执行防误解锁启用制度；改造过程中防误锁具的更换和逻辑闭锁程序的核对和检查。
火电厂综合自动化系统
火电厂综合自动化系统一、引言随着科技的不断进步和电力需求的日益增长，火电厂的综合自动化系统在电力生产中发挥着越来越重要的作用。
本文将探讨火电厂综合自动化系统的概念、构成、优势以及发展趋势。
二、火电厂综合自动化系统的概念火电厂综合自动化系统是指通过先进的自动化技术和设备，对火电厂的各个生产环节进行实时监控、调节和控制，以达到提高发电效率、保障电力生产安全和降低运营成本的目的。
三、火电厂综合自动化系统的构成火电厂综合自动化系统主要包括以下几个部分：1、监控系统：对火电厂的各个生产环节进行实时监控，包括锅炉、汽轮机、发电机等设备的运行状态，以及蒸汽、燃料、水等介质的参数。
2、控制系统：根据监控系统提供的信息，对各个生产环节进行自动调节和控制，以保证电力生产的稳定性和安全性。
3、管理系统：对火电厂的各项运营数据进行统计、分析和优化，以提高发电效率、降低运营成本。
4、维护系统：对火电厂的设备进行定期维护和检修，以保障设备的正常运行。
四、火电厂综合自动化系统的优势火电厂综合自动化系统的应用，带来了以下优势：1、提高发电效率：通过自动化技术和设备的运用，可以更精确地控制发电过程，提高发电效率。
2、保障电力生产安全：自动化系统的实时监控和控制系统可以及时发现并处理异常情况，保障电力生产的安全。
3、降低运营成本：自动化系统的优化控制和智能管理可以降低人力成本，提高运营效率，从而降低运营成本。
4、促进节能减排：通过精确的控制和优化，可以降低燃料消耗和污染物排放，有利于节能减排。
五、火电厂综合自动化系统的发展趋势随着科技的进步和电力行业的发展，火电厂综合自动化系统将朝着以下几个方向发展：1、智能化：利用人工智能、大数据等先进技术，实现设备的智能诊断、智能控制和智能管理。
2、集成化：将监控、控制、管理等功能集成到一个系统中，实现信息的共享和协同工作。
3、远程化：通过互联网和物联网等技术，实现远程监控和控制，提高工作效率和降低运营成本。
电厂电气自动化系统方案
电厂电气自动化系统(ECS)是指使用保护、测控、通信接口、监控系统等设备实现所有电厂电气设备的监测、控制、保护和信息管理。
是实现发电厂电气自动化的全面解决方案。
国大部份发电厂都采用集散控制系统(DCS)来实现热工系统的自动化运行，而传统的电气系统普通采用“一对一”的硬连接控制以及仪表监视，自动化水平相对落后。
为了提升电气系统的自动化水平，应考虑建设相对独立的电气控制系统，ECS 系统包括电厂所有电气子系统即升压站子系统、机组子系统和厂用电子系统。
PDS-7000 电厂电气自动化系统合用于中小型电厂的电厂电气系统。
PDS-7000 系统贯彻“以高性能的子系统构筑优异的电厂电气自动化系统” 的设计思想，包含了计算机监控系统、发机电机组子系统、升压站子系统、厂用电子系统，实现与电网调度通讯、与DCS 通讯以及电厂其它智能电气设备的接入等功能，构成为了一个完整的电厂电气自动化系统。
PDS-7000 电厂电气自动化系统采用分层分布式结构，从间隔层设备、通信网络到监控系统等各方面综合考虑，提供了完整的电厂电气自动化解决方案，系统结构更加清晰，信息的获得更加快捷，系统的维护更加简便，扩展更加灵便。
PDS-7000 的开放性设计思想满足了系统扩展的灵便性，在从间隔层到站控层的各个环节的设计中，PDS-7000 除了保持其自身的系统性和完整性以外，还可以方便的实现与其他智能设备的互相联接。
在系统的互联设计中，PDS-7000 系统提供了与其它通信方式(以太网、RS-232C、EIA422/485 或者现场总线)的兼容性设计，这使得电厂电气自动化的设计或者改造选择性更多、更灵便，能够方便的被接入DCS 、SIS 和远方调度。
PDS-7000 的站控层采用以太网技术，间隔层设备采用双CAN 网现场总线技术。
以太网传输速率高(100M Bit/s)，采用TCP/IP 协议，保证了站控层通讯的快速性、开放性。
现场总线采用短帧结构，传输时间短，不易受干扰；有较强的自检及纠错措施，保证了间隔层数据传输的实时性和可靠性。
浅谈火电厂热控自动化系统总体功能设计
浅谈火电厂热控自动化系统总体功能设计前言随着现代电力行业技术的进步，以及我国自动化技术的长足发展，火电厂热控自动化系统水平也越来越完善。
传统的火电厂热控综合自动化系统是以DCS控制方式实现管理，这就造成管理信息系统分散，信息流通不够流畅。
当前，火电厂热控综合自动化系统正逐步向信息管理、设备管理、故障分析、自动抄表等多种智能化管理方向发展，集测控、监视、报警、通讯等多种功能于一体。
热控综合自动化技术在火电厂的应用中已经产生了巨大的经济效益，并成为未来火电厂热控综合自动化系统的发展趋势。
一.火电厂热控自动化概述具体来讲，火电厂热控自动化指的是在控制和测量火电厂热力参数时，只需要利用自动化仪表和自动化控制装置即可完成，不需要进行人工操作，通过处理各种信息数据，可以促使自动化控制得以实现，还具有自动化保护以及自动化报警等诸多功能。
通过大量的实践研究表明，在火电厂中应用热控自动化控制，可以充分保证设备的安全，火电厂工作人员还不需要进行很大的工作量，降低了他们的劳动强度，另外，机组的工作效率也可以得到极大的提高，对火电厂的工作条件和工作环境进行了有效的改善，促使火电厂更好更快的发展。
热控自动化从出现以来，经过了较快的发展，将其应用于火电厂中，取得了很大的成绩，但是还存在着诸多的问题，需要引起人们的重视。
二.火电厂热控自动化技术的内容与现状现阶段，我国的各行各业都开始探索与发展自动化技术，并取得了一定的成果。
在火电厂中，热控自动化技术是在火电厂逐步发展中逐渐形成与完善的一种控制技术，为电力事业的发展提供了有效的平台。
当前，热控自动化技术还处于逐渐发展与完善阶段，其主要包括检测自动化、控制自动化、报警自动化以及保护自动化四方面内容。
1.检测自动化检测自动化是指在火电厂运行过程中通过利用自动化仪器对压力、流量、温度、液位、成分等各种热力参数自动化检测，不再需要职工的直接参与。
在火电厂中应用检测自动化技术，能够通过各种热控参数及时发现机组等设备中的问题与不足，并提醒工作人员调整机组设备的运行状态。
火电厂的DCS系统
DCS系统的研究背景及意义
• 由于 DCS 的可靠性高，运转效率高，能有 效降低煤耗，火电厂为改造传统产业和产 业结构，提高自动化、智能化、信息化水 平，增强企业竞争能力，因而在火电厂迅 速得到推广，之后新建的大型机组全部都 采用了 DCS 控制。
DCS系统的研究背景及意义
• 在大型火电厂，DCS是计算机系统与发电机 组控制模式结合的控制系统，与传统控制 系统有本质区别。DCS具有通用性强、系统 组态灵活、控制功能完善、数据处理方便 、显示操作集中、调试方便、运行安全可 靠等特点，在大型火力发电厂的生产过程 中，能提高发电技术的自动化水平，减少 不必要的人员浪费，增强系统的安全系数 。
其他功能站
• 在先进的集散控制系统结构中，除了操作 员站、现场控制站和工程师站以外，还有 许多完成特定工作的功能站，如运算各种 高级控制策略的计算站，完成数据日志记 录的日志记录站等。通过这些站的工作， 集散控制系统的结构更加稳固，功能更加 强大。
• 集散控制系统已经发展到具有很强的功能 特性的阶段，其体系特征表现为功能的层 次化。按照功能分层的方法，可以将集散 控制系统的功能分为四级。
工程师站（Engineer Station）
• 对DCS进行进行离线的配置、组态工作和在 线的系统监督、控制、维护的网络接点。 • 主要功能：提供对DCS进行组态，配置工作 的工具软件，并在DCS在线运行时实时地监 视DCS网络上各个节点的运行情况，使系统 工程师可以通过工程师站及时调整系统配 置及一些系统参数的设定，使DCS随时处在 最佳的工作状态之下。
什么是DCS系统
• DCS具有以下特点：①高可靠性；②开放性 ；③灵活性；④易于维护；⑤协调性；⑥ 控制功能齐全。在火电厂的 DCS 项目一般 包括数据采集系统 DAS、模拟量控制系统 MCS、炉膛安全与监控系统 FSSS、顺序控制 系统 SCS、厂用电监控系统 ECS、汽轮机紧 急跳闸保护系统 ETS 以及数字电调系统（ DEH）等。
火电厂主辅系统DCS一体化控制改造分析
火电厂主辅系统DCS一体化控制改造分析摘要：近年来，随着社会的高速发展，各个企业对电力项目的需求也在不断增加，越来越多的用户受益于火力发电。
因此，本文就火电厂主、辅控制系统DCS一体化进行阐述，并结合目前 DCS系统的实际情况，给出具体的实现策略和建议。
火电厂主、辅控制系统 DCS一体化是火电厂实现全自动化系统应用的必然趋势，也是提高电厂整体监控水平和提高企业综合竞争能力的必然选择。
关键词：火电厂；主辅系统DCS一体化；控制改造分析前言：火电厂集成了电力工程与机电一体化的综合控制技术，随着信息技术的迅速发展，火电厂主辅系统DCS一体化控制利用效率越来越高，并且使得火电厂的核心装置操作水平，以及经济效益显著提高。
1 DCS相关概述DCS是一种分布式控制系统，对于集中式控制系统而言，是一种新型计算机控制系统。
分散型控制系统推动了大规模集成电路技术取得了巨大的进步，而在火电厂中，也发生了革命性的变革。
同时也引进了分布式控制系统技术。
并且经过我国的不断的研究，以及各个行业的市场需要和对产品的市场定位，很多企业都了解了分布式控制系统技术，并运用在监控系统中[1]。
2 DCS系统在火电厂应用的必要性DCS系统（分散控制系统）是现代化电力工业的一个重要的控制系统，也是现代化火电厂不可或缺的一部分。
通过集成化的自动化管理，DCS系统能够在火电厂的集中监控、分散控制方面带来巨大的优势。
工艺系统的纳入DCS一体化能够有效地提高火电厂的自动化水平。
DCS系统在大规模生产的电力工业中必不可少，将工艺系统与DCS系统相结合，可以更好地实现各种生产工艺的机器化和自动化控制。
DCS系统带来的数据统一、集中监控、分散控制不仅可以大大提高生产效率，还可以实现快速响应和准确的控制。
DCS系统能够收集、处理、传输和保存各种相关数据，从而有效地优化生产流程和操作控制。
集中控制和运行人员大集控也是DCS系统的一大优势。
生产过程中，DCS系统能够对各种设备、测量仪表等进行多点控制和集中管理，同时通过大数据的分析和处理，为运维人员提供实时的监测和报警机制，以便于及时地响应和处理各种故障。

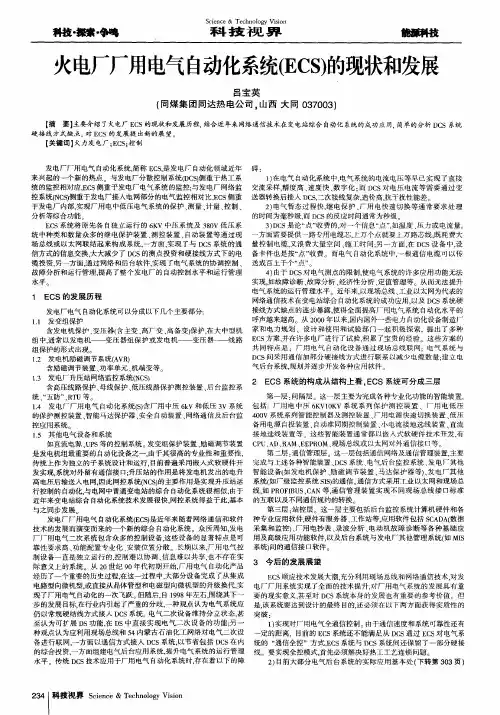

火电厂厂用电气自动化系统(ECS)的现状和发展
火电厂厂用电气自动化系统（ECS）的现状和发展摘要：火力发电厂电气自动化系统，简称ECS，是火力发电厂厂用电气自动化系统领域近几年出现的一个新的话题，其方便管理集控，实现了信息数据的共享，完善了自动化系统的信息交换，减轻了工作人员的工作量，是火力发电厂发展的新纪元。
本文对火电厂厂用电气自动化系统（ECS）的现状以为未来的发展展开探讨分析，以供参考。
关键词：火电厂；电气自动化系统；ECS前言ECS系统将原先各自独立运行的6KV中压系统及380V低压系统中种类和数量众多的继电保护装置、测控装置、自动装置等通过现场总线或以太网联结起来构成系统，一方面，实现了与DCS系统的通信方式的信息交换，大大减少了DCS的测点投资和硬接线方式下的电缆投资，另一方面，通过网络和后台软件，实现了电气系统的协调控制、故障分析和运行管理，提高了整个火电厂的自动控制水平和运行管理水平。
一、火电厂厂用电气自动化系统（ECS）的现状火电厂电气自动化的现状就是在运用了最新科技的基础之上，不仅做到了对于电厂发电技术的自动化管理，也做到了电厂的信息化管理，并且可以将数据与其他系统进行交换，实现信息的共享。
目前我国的电气自动化系统主要分为ECS、DCS、SIS、MIS这四类，其中电气监控自动化系统ECS为主要系统，它的工作方式主要是以分层的方式进行监控，它包括站点的控制层、间隔层、通信层组成，这三个层面分别进行上中下监控，将这三个层面结合在一起，实现系统对于数据的监控、收集和处理，这个部分也是ECS的系统核心。
从不同的层次来看，通信层的主要任务在于完成间隔层和站点之间的数据交换，而且对设备进行逻辑控制。
而间隔层主要是用来保护监控装置和设备的，保护监控装置在可以将数据与上层的控制层面进行数据共享，从而共同文成工作任务。
二、火力发电厂厂用电气自动化系统（ECS）基本功能火力发电厂所使用的电气自动化系统的基本功能是在监视控制这一方面，通过监视平常工作状况下的所有事件，工作数据等，来对日常发电情况进行及时的管理，避免出现各种工作失误的情况出现。
火电厂电气综合自动化系统的研究
火力发 电发 电 目前在我 国是主要的发 电方 式， 占据 整个发电系 统的重 要位 置，其 中火力 发电的主要原料是煤炭资源 。下面对火力 发 电 生产 工 艺 做 简 要 描 述 。 首先，在皮带秤上对煤炭进 行过磅 ，电子称重 ，利用 皮带机将 处理过的水 变为水 蒸气 ，并通过管道送入 高压 气缸 。一般为 了提 高煤 粉的热效 率 ，应对水 蒸气进行二次加热 ，将 二次加热后的水蒸气送入 中压气 缸 ，利 用中压气缸里的水蒸气去推动汽 轮机发 电。在 中压气缸对称 侧还设 有低 压气缸和除氧器 ，利 用水泵将除氧后 的水蒸气 打入 高压 加热器 中，进行水蒸气 的循环利用。 ３火 电厂电气综合 自动化 系统 的组成和 功能 ３ ． １ 火 电厂 电气 综 合 自动 化 系 统 的 组 成 电厂 电气 综合 自动化系统一般采 用监控系统、通信接 口、测控 设备等支撑整 个 自动化系统的运行 ，火 电厂 电气 自动化系统主要 由 站控层 、网络通信层 、间隔层三层系统组成 。

电力 科 技
火电厂电气综合 自动化系统的研究
杨 东
（ 黄陵煤矸石发 电有 限公 司，陕西 黄陵 ７ ２ ７ ３ ０ ７）
【 摘 要 】随着 自动化技 术的不 断发展 ，火电厂电气 自动化 系
（ ２ ）数据库 存储记 录功 能 能够将 电厂系 统的年、月、 目的发 电生产情况进行记录 ，并自 动生产相应 的数据报表 。 （ ３ ）人机交 互界面 功能 在人机交 互界 面中，要能显示火 电厂 电气接线 图，发 电机组接 线 图，励磁接线 图，以及 其他 后备系统安装线路 图。此外还要 能实 时在线显示 当前火 电厂发 电总量 ， 电气系统运行状态 图等过程参数 。 （ ４ ）控制方式切换功能 在断路器 ，接地开 关等 电气 设备处，需要具有控制方式 的自动 投切功能，从而满足整个火 电厂 电气控制要求 。 （ ５ ）数据报表打印功能 对运行 中的实 时和历史 数据 要能 自动生产数据报表 ，并通过网 络发送到网络打印机，实现数据、报表，趋势图等打印功能。 （ ６ ）故障 自诊断功能 对火 电厂发生 的故障能进行 实时报 警，并定位故障位置 ，根据 系统内部预定的专家库，进行故障 自诊 断，提示 当前故障原因，从 而帮助值班人员尽快排 除故障。 （ ７ ）数据远程通讯功能 为 了能在远程对发 电厂生产情况进行监控 ，需要整 个 自动化系 统具有 良好的实时远程通讯功能 ，从最上层 的计划调度 ，到中间的 运行控 制，再到最底层 的生产对象 ，都需要稳定远程 数据通 信功能 。 ４ 火电厂电气综合 自动化 系统的应用 ４ ． １ 电网 调 度 的 自动化 电网调度 的自动化是火 电厂 电气综合 自动化系统 的重要 组成部 分，通 过调度 中心的计算机控制系统，人机显示界面 ，和分布在各 个变 电站的服务器，工作站，实现调度 区域 内控制设备终端 ，子级 电网调度 中心和 发电厂 的整体 联网协 调运行 。 ４ ． ２ 配 电 自动化 配 电 自动 化是火电厂综合 自动化系统 的配 电管理子系统 ，主要 包括配 电设备的管理 ，数据统计管理，和通信控制管理 。通过配 电 自动化可 以实现 电力 系统运 行效率的最大化，降低实际值班人 员的 数量和工作 强度 ，同时为用户提供可靠安全的 电力服务 。在我 国 目 前，主要采用 了分布 式集总控制结构，通过 以太 网络 ；将配 电主站 与子站进行 网络通信 ，实现配 电管理与集中监控相协调 ，从而达到 配 电自动化系统 的统一 。 ４ ． ３开关 站自动化 火 电厂电气 自动化 技术 应用在开关站的 目的是确保开关站 的安
